FIAT DUCATO BASE CAMPER 2015 Instructieboek (in Dutch)

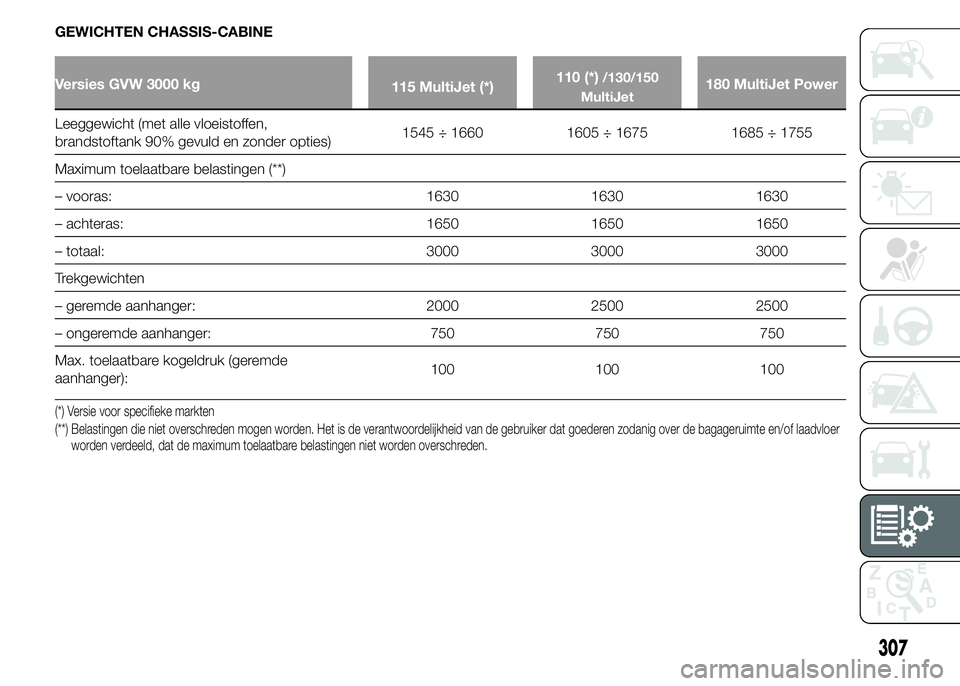

GEWICHTEN CHASSIS-CABINE
Versies GVW 3000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Maximum toelaatbare belastingen (**)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 3000 3000 3000
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
307

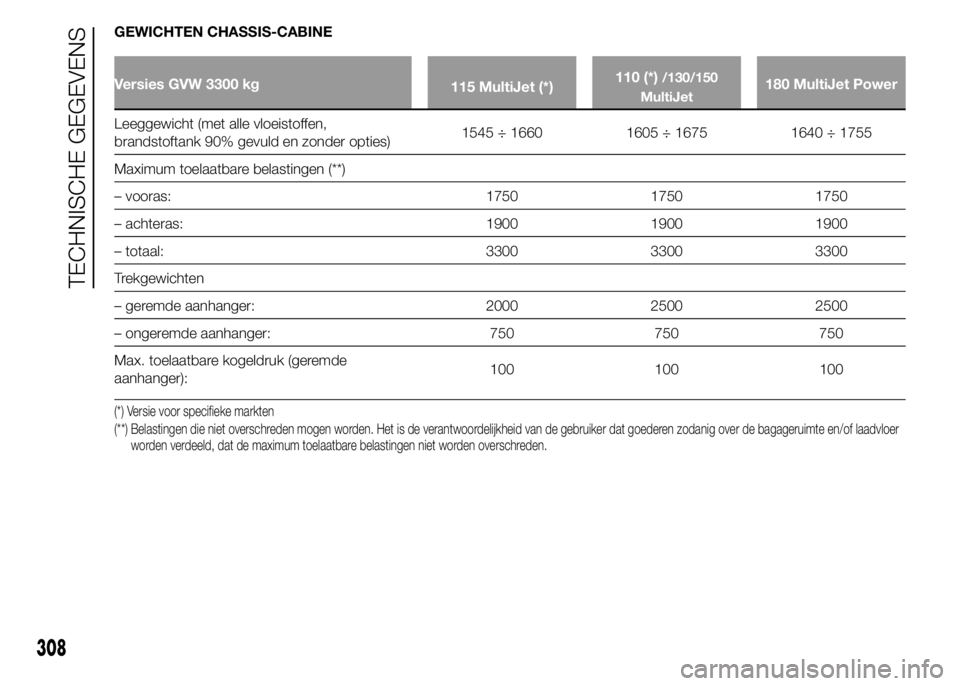

GEWICHTEN CHASSIS-CABINE
Versies GVW 3300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Maximum toelaatbare belastingen (**)
– vooras: 1750 1750 1750
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
308
TECHNISCHE GEGEVENS

GEWICHTEN CHASSIS-CABINE
Versies GVW 3500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximum toelaatbare belastingen (**)
– vooras: 1850 1850 1850
– achteras: 2000 2000 2000
– totaal: 3500 3500 3500
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
309

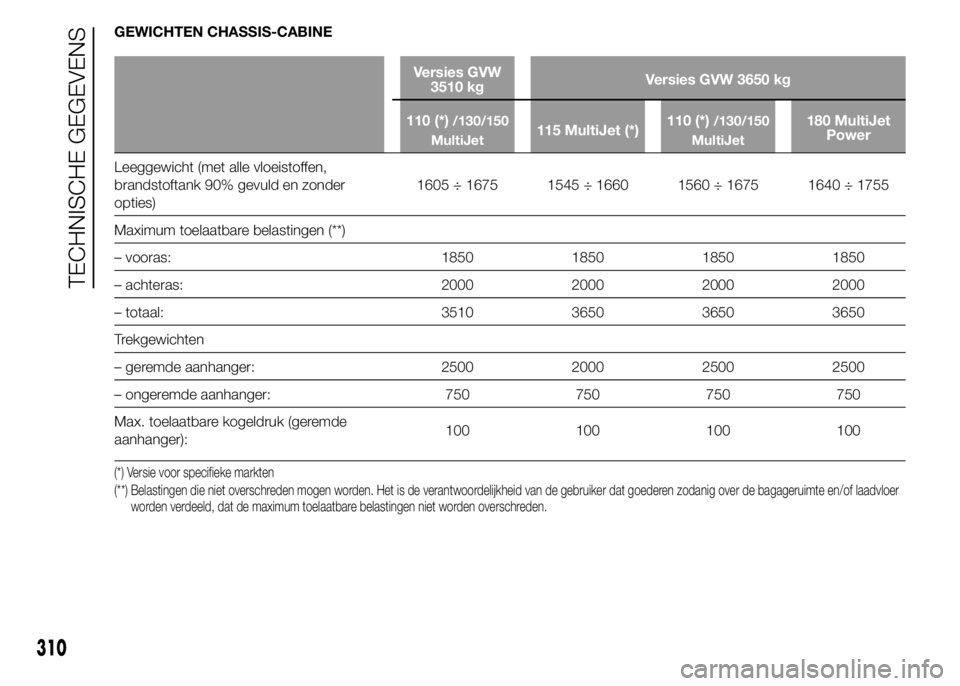

GEWICHTEN CHASSIS-CABINE
Versies GVW
3510 kgVersies GVW 3650 kg
110 (*)
/130/150
MultiJet115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder
opties)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Maximum toelaatbare belastingen (**)
– vooras: 1850 1850 1850 1850
– achteras: 2000 2000 2000 2000
– totaal: 3510 3650 3650 3650
Trekgewichten
– geremde aanhanger: 2500 2000 2500 2500
– ongeremde aanhanger: 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
310
TECHNISCHE GEGEVENS

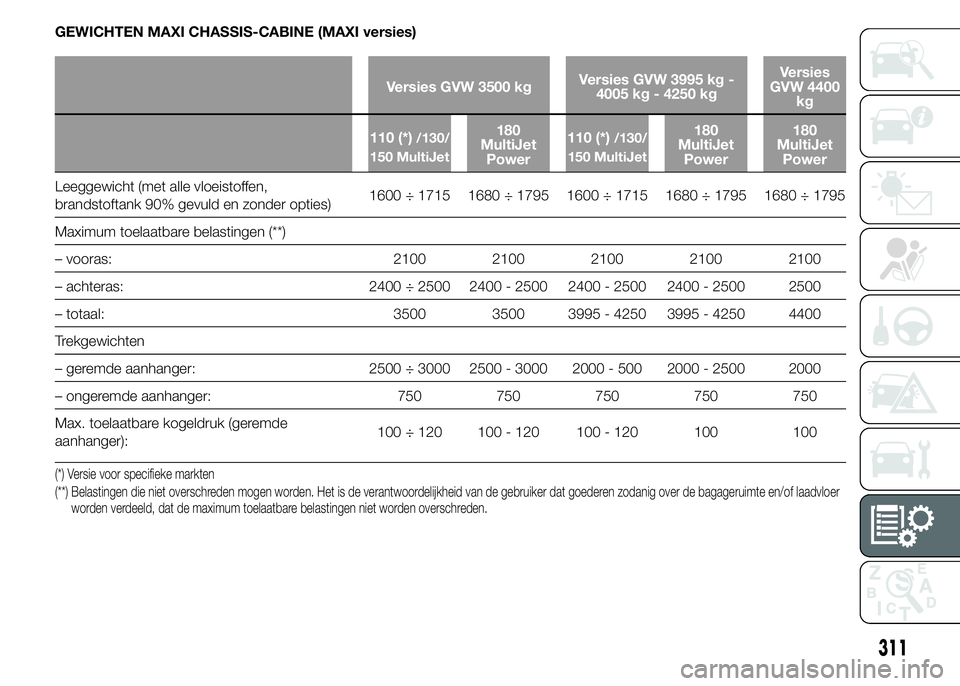

GEWICHTEN MAXI CHASSIS-CABINE (MAXI versies)
Versies GVW 3500 kgVersies GVW 3995 kg -
4005 kg - 4250 kgVersies
GVW 4400
kg
110 (*)
/130/
150 MultiJet180
MultiJet
Power110 (*)/130/
150 MultiJet180
MultiJet
Power180
MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Maximum toelaatbare belastingen (**)
– vooras: 2100 2100 2100 2100 2100
– achteras: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– totaal: 3500 3500 3995 - 4250 3995 - 4250 4400
Trekgewichten
– geremde aanhanger: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– ongeremde aanhanger: 750 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
311

GEWICHTEN CHASSIS-CABINE MET LAADVLOER
Versies GVW 3000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nuttig laadvermogen (**)
inclusief de bestuurder:
Maximum toelaatbare belastingen (***)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 3000 3000 3000
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de maximaal
toegestane belastingen.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
312
TECHNISCHE GEGEVENS

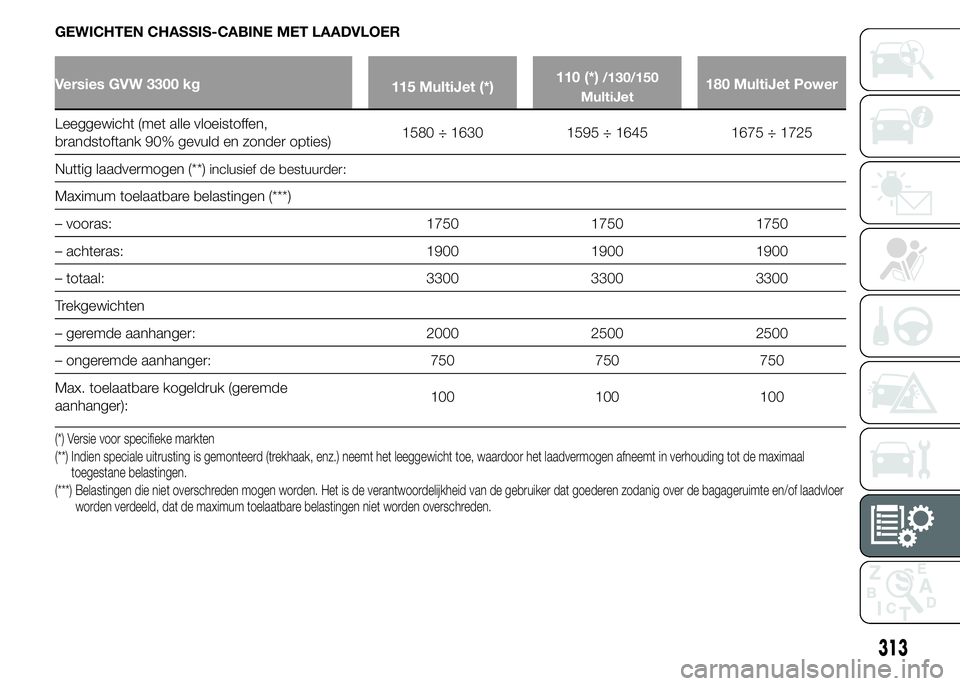

GEWICHTEN CHASSIS-CABINE MET LAADVLOER
Versies GVW 3300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nuttig laadvermogen (**)
inclusief de bestuurder:
Maximum toelaatbare belastingen (***)
– vooras: 1750 1750 1750
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de maximaal
toegestane belastingen.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
313

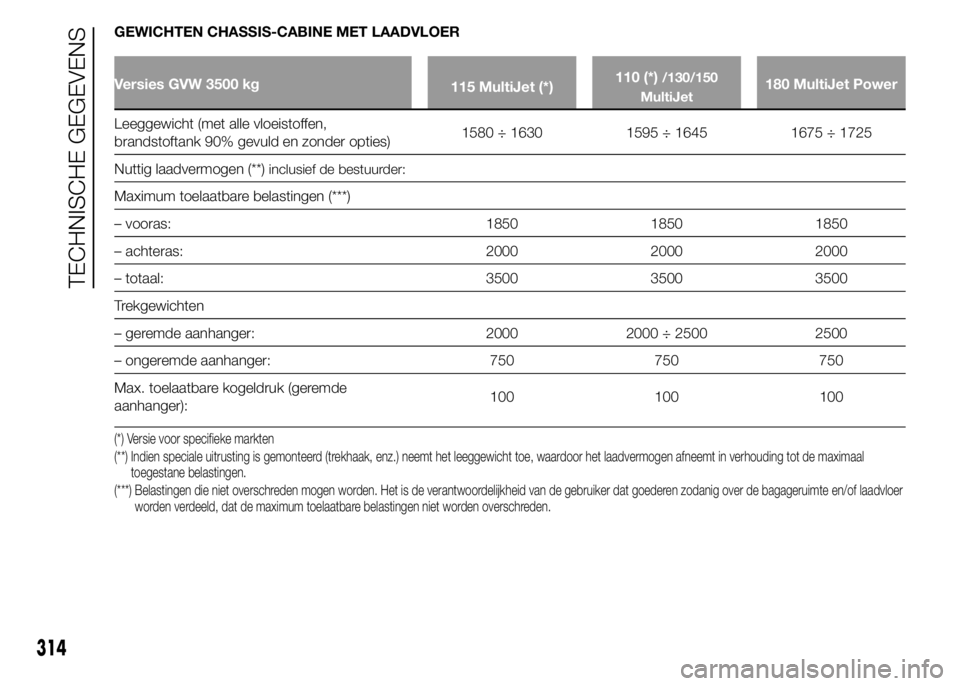

GEWICHTEN CHASSIS-CABINE MET LAADVLOER
Versies GVW 3500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nuttig laadvermogen (**)
inclusief de bestuurder:
Maximum toelaatbare belastingen (***)
– vooras: 1850 1850 1850
– achteras: 2000 2000 2000
– totaal: 3500 3500 3500
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de maximaal
toegestane belastingen.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
314
TECHNISCHE GEGEVENS

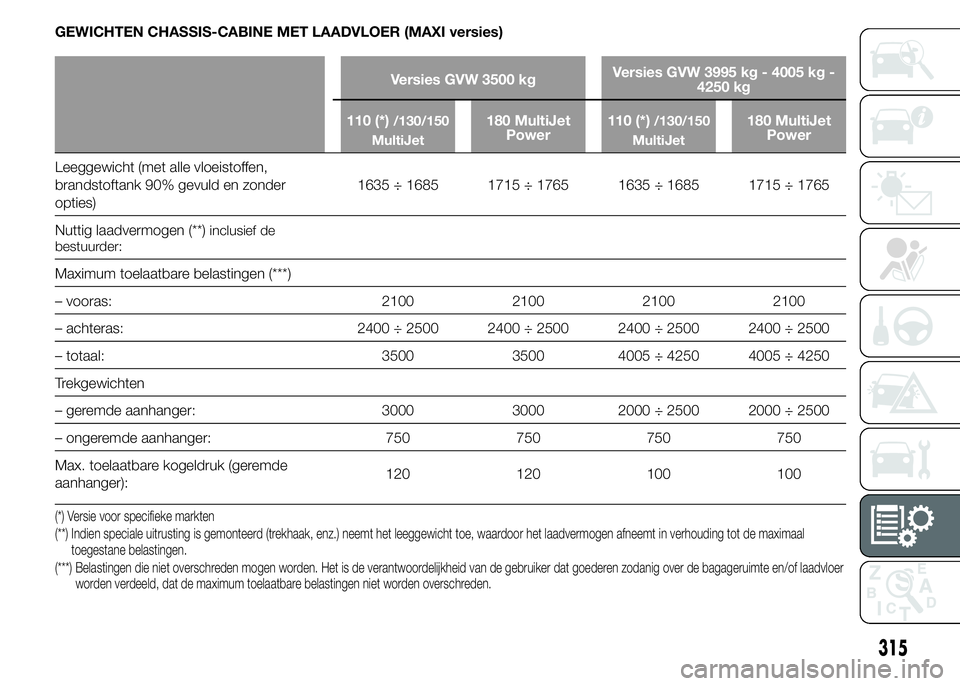

GEWICHTEN CHASSIS-CABINE MET LAADVLOER (MAXI versies)
Versies GVW 3500 kgVersies GVW 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder
opties)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Nuttig laadvermogen (**)
inclusief de
bestuurder:
Maximum toelaatbare belastingen (***)
– vooras: 2100 2100 2100 2100
– achteras: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totaal: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Trekgewichten
– geremde aanhanger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ongeremde aanhanger: 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):120 120 100 100
(*) Versie voor specifieke markten
(**) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de maximaal
toegestane belastingen.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
315

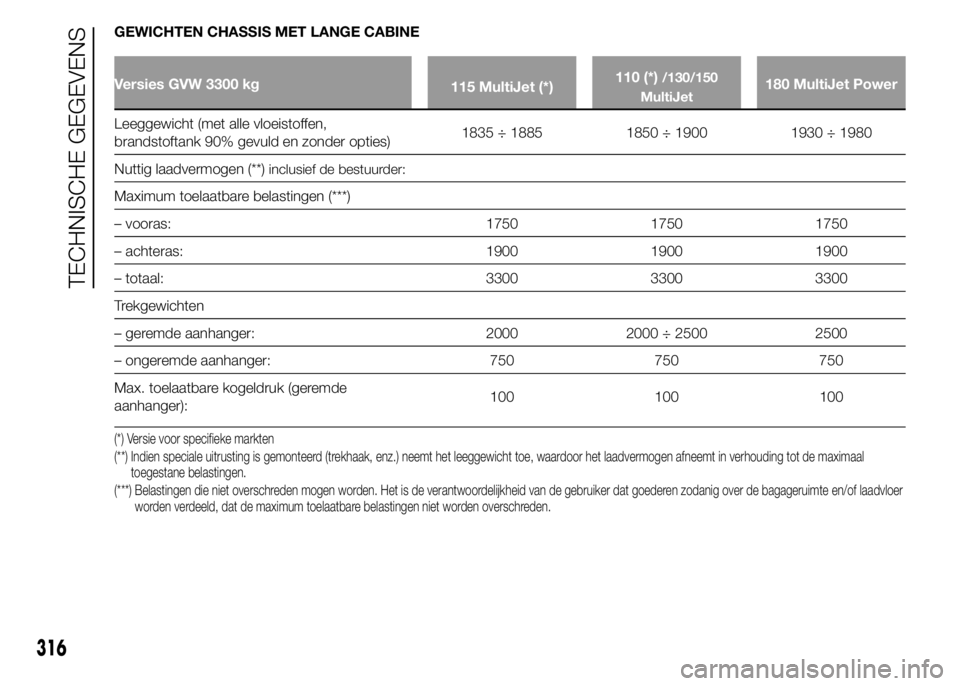

GEWICHTEN CHASSIS MET LANGE CABINE
Versies GVW 3300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Nuttig laadvermogen (**)
inclusief de bestuurder:
Maximum toelaatbare belastingen (***)
– vooras: 1750 1750 1750
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Indien speciale uitrusting is gemonteerd (trekhaak, enz.) neemt het leeggewicht toe, waardoor het laadvermogen afneemt in verhouding tot de maximaal
toegestane belastingen.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer
worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
316
TECHNISCHE GEGEVENS
