FIAT FREEMONT 2012 Instrukcja obsługi (in Polish)

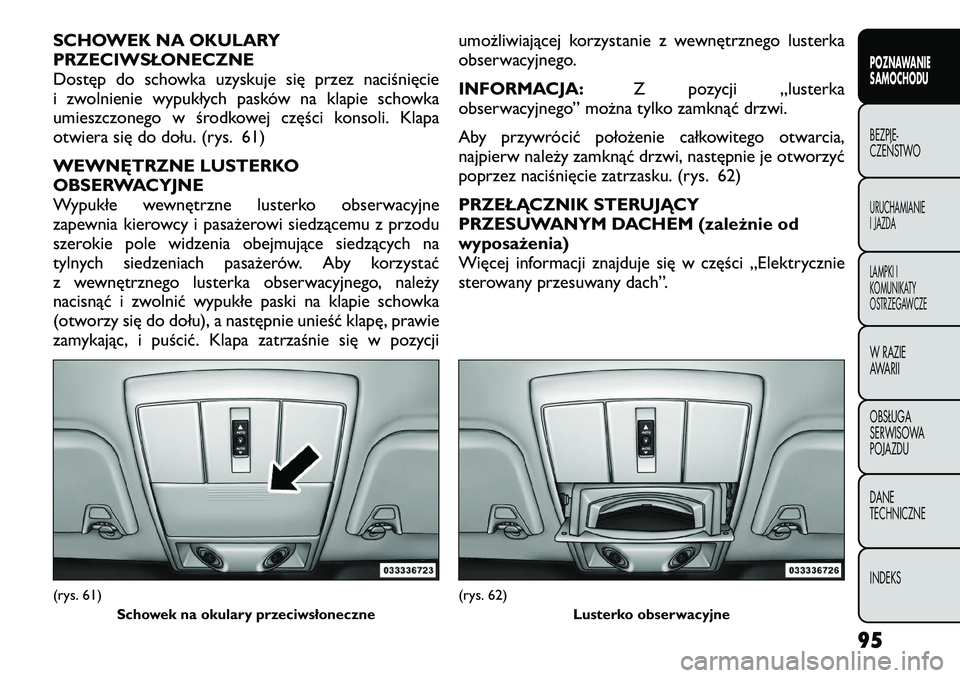

SCHOWEK NA OKULARY
PRZECIWSŁONECZNE
Dostęp do schowka uzyskuje się przez naciśnięcie
i zwolnienie wypukłych pasków na klapie schowka
umieszczonego w środkowej części konsoli. Klapa
otwiera się do dołu. (rys. 61)
WEWNĘTRZNE LUSTERKO
OBSERWACYJNE
Wypukłe wewnętrzne lusterko obserwacyjne
zapewnia kierowcy i pasażerowi siedzącemu z przodu
szerokie pole widzenia obejmujące siedzących na
tylnych siedzeniach pasażerów. Aby korzystać
z wewnętrznego lusterka obserwacyjnego, należy
nacisnąć i zwolnić wypukłe paski na klapie schowka
(otworzy się do dołu), a następnie unieść klapę, prawie
zamykając, i puścić. Klapa zatrzaśnie się w pozycjiumożliwiającej korzystanie z wewnętrznego lusterka
obserwacyjnego.
INFORMACJA:
Z pozycji „lusterka
obserwacyjnego” można tylko zamknąć drzwi.
Aby przywrócić położenie całkowitego otwarcia,
najpierw należy zamknąć drzwi, następnie je otworzyć
poprzez naciśnięcie zatrzasku. (rys. 62)
PRZEŁĄCZNIK STERUJĄCY
PRZESUWANYM DACHEM (zależnie od
wyposażenia)
Więcej informacji znajduje się w części „Elektrycznie
sterowany przesuwany dach”.(rys. 61)
Schowek na okulary przeciwsłoneczne
(rys. 62) Lusterko obserwacyjne
95
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

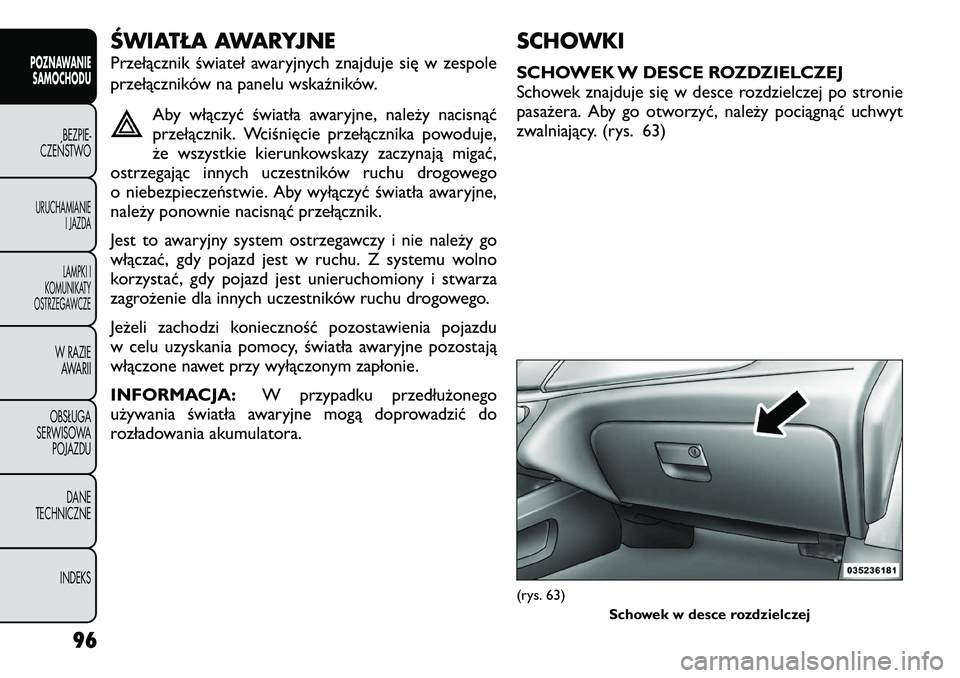

ŚWIATŁA AWARYJNE
Przełącznik świateł awaryjnych znajduje się w zespole
przełączników na panelu wskaźników.Aby włączyć światła awaryjne, należy nacisnąć
przełącznik. Wciśnięcie przełącznika powoduje,
że wszystkie kierunkowskazy zaczynają migać,
ostrzegając innych uczestników ruchu drogowego
o niebezpieczeństwie. Aby wyłączyć światła awaryjne,
należy ponownie nacisnąć przełącznik.
Jest to awaryjny system ostrzegawczy i nie należy go
włączać, gdy pojazd jest w ruchu. Z systemu wolno
korzystać, gdy pojazd jest unieruchomiony i stwarza
zagrożenie dla innych uczestników ruchu drogowego.
Jeżeli zachodzi konieczność pozostawienia pojazdu
w celu uzyskania pomocy, światła awaryjne pozostają
włączone nawet przy wyłączonym zapłonie.
INFORMACJA: W przypadku przedłużonego
używania światła awaryjne mogą doprowadzić do
rozładowania akumulatora. SCHOWKI
SCHOWEK W DESCE ROZDZIELCZEJ
Schowek znajduje się w desce rozdzielczej po stronie
pasażera. Aby go otworzyć, należy pociągnąć uchwyt
zwalniający. (rys. 63)
(rys. 63)
Schowek w desce rozdzielczej
96
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

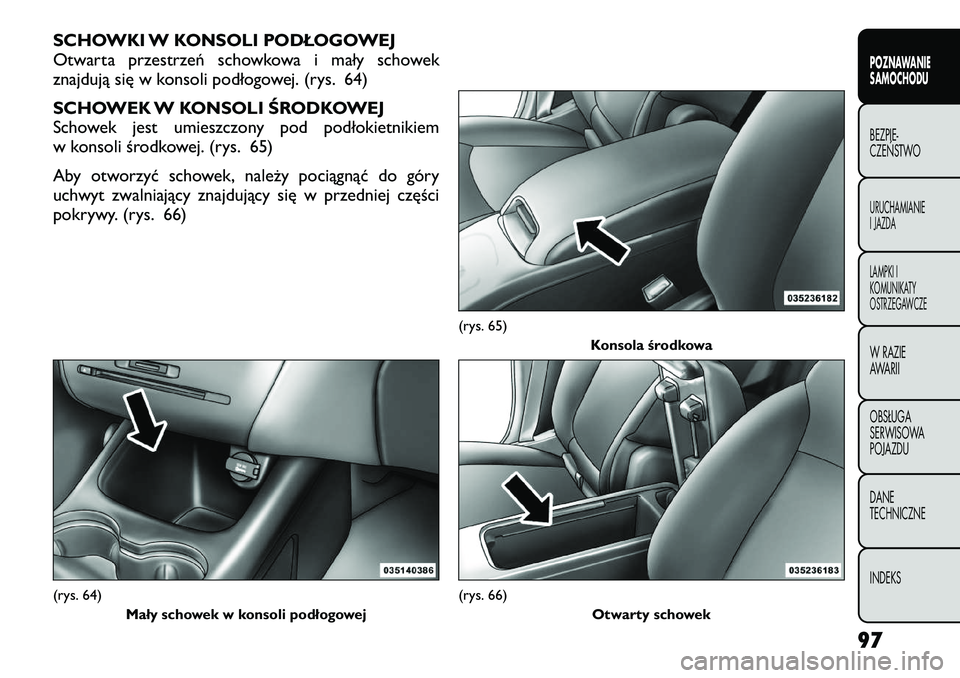

SCHOWKI W KONSOLI PODŁOGOWEJ
Otwarta przestrzeń schowkowa i mały schowek
znajdują się w konsoli podłogowej. (rys. 64)
SCHOWEK W KONSOLI ŚRODKOWEJ
Schowek jest umieszczony pod podłokietnikiem
w konsoli środkowej. (rys. 65)
Aby otworzyć schowek, należy pociągnąć do góry
uchwyt zwalniający znajdujący się w przedniej części
pokrywy. (rys. 66)(rys. 64)Mały schowek w konsoli podłogowej
(rys. 65) Konsola środkowa(rys. 66)
Otwarty schowek
97
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

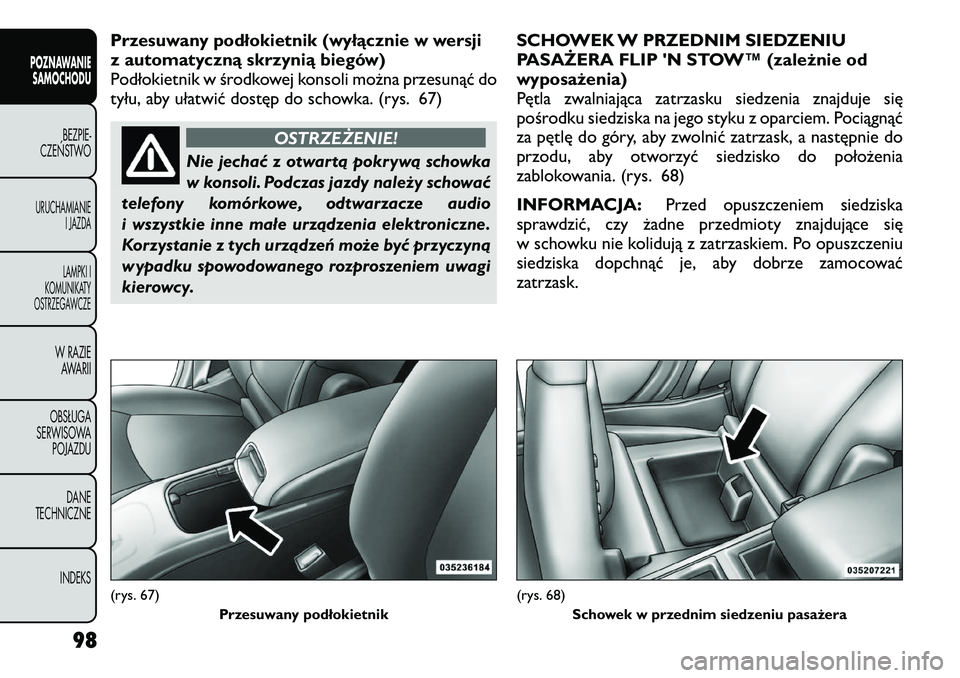

Przesuwany podłokietnik (wyłącznie w wersji
z automatyczną skrzynią biegów)
Podłokietnik w środkowej konsoli można przesunąć do
tyłu, aby ułatwić dostęp do schowka. (rys. 67)
OSTRZEŻENIE!
Nie jechać z otwartą pokrywą schowka
w konsoli. Podczas jazdy należy schować
telefony komórkowe, odtwarzacze audio
i wszystkie inne małe urządzenia elektroniczne.
Korzystanie z tych urządzeń może być przyczyną
wypadku spowodowanego rozproszeniem uwagi
kierowcy. SCHOWEK W PRZEDNIM SIEDZENIU
PASAŻERA FLIP 'N STOW™ (zależnie od
wyposażenia)
Pętla zwalniająca zatrzasku siedzenia znajduje się
pośrodku siedziska na jego styku z oparciem. Pociągnąć
za pętlę do góry, aby zwolnić zatrzask, a następnie do
przodu, aby otworzyć siedzisko do położenia
zablokowania. (rys. 68)
INFORMACJA:
Przed opuszczeniem siedziska
sprawdzić, czy żadne przedmioty znajdujące się
w schowku nie kolidują z zatrzaskiem. Po opuszczeniu
siedziska dopchnąć je, aby dobrze zamocować
zatrzask.
(rys. 67)
Przesuwany podłokietnik
(rys. 68)Schowek w przednim siedzeniu pasażera
98
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

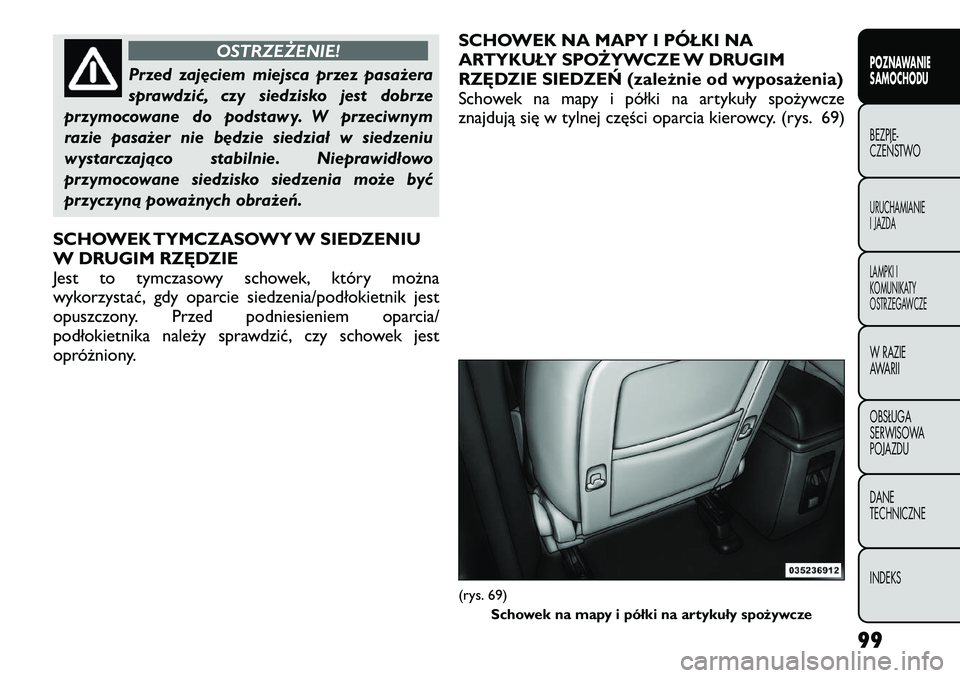

OSTRZEŻENIE!
Przed zajęciem miejsca przez pasażera
sprawdzić, czy siedzisko jest dobrze
przymocowane do podstawy. W przeciwnym
razie pasażer nie będzie siedział w siedzeniu
wystarczająco stabilnie. Nieprawidłowo
przymocowane siedzisko siedzenia może być
przyczyną poważnych obrażeń.
SCHOWEK TYMCZASOWY W SIEDZENIU
W DRUGIM RZĘDZIE
Jest to tymczasowy schowek, który można
wykorzystać, gdy oparcie siedzenia/podłokietnik jest
opuszczony. Przed podniesieniem oparcia/
podłokietnika należy sprawdzić, czy schowek jest
opróżniony. SCHOWEK NA MAPY I PÓŁKI NA
ARTYKUŁY SPOŻYWCZE W DRUGIM
RZĘDZIE SIEDZEŃ (zależnie od wyposażenia)
Schowek na mapy i półki na artykuły spożywcze
znajdują się w tylnej części oparcia kierowcy. (rys. 69)
(rys. 69)
Schowek na mapy i półki na artykuły spożywcze
99
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

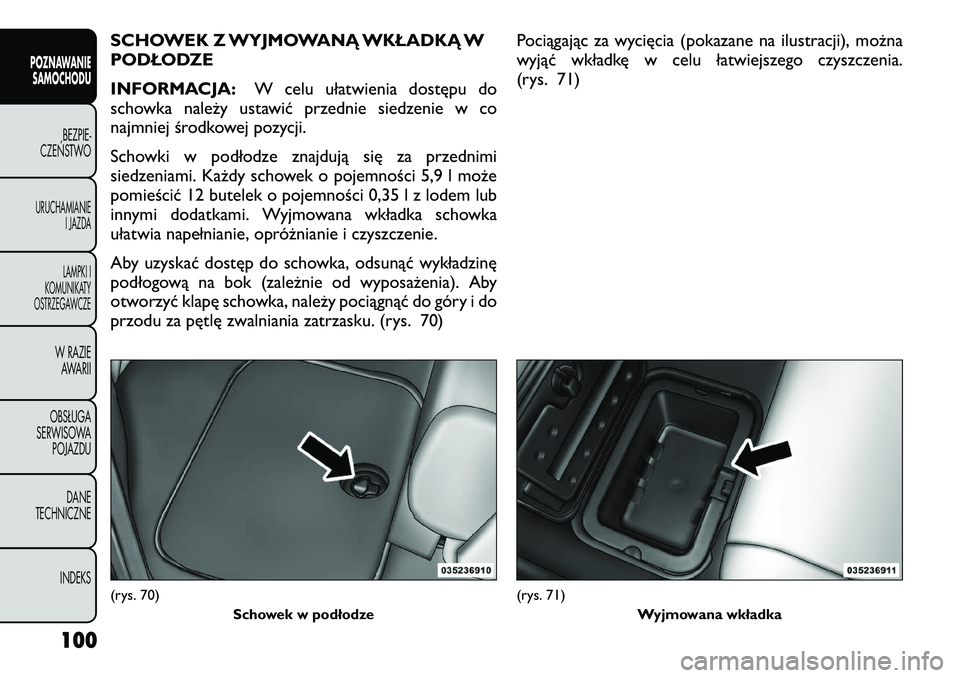

SCHOWEK Z WYJMOWANĄ WKŁADKĄ W
PODŁODZE
INFORMACJA:W celu ułatwienia dostępu do
schowka należy ustawić przednie siedzenie w co
najmniej środkowej pozycji.
Schowki w podłodze znajdują się za przednimi
siedzeniami. Każdy schowek o pojemności 5,9 l może
pomieścić 12 butelek o pojemności 0,35 l z lodem lub
innymi dodatkami. Wyjmowana wkładka schowka
ułatwia napełnianie, opróżnianie i czyszczenie.
Aby uzyskać dostęp do schowka, odsunąć wykładzinę
podłogową na bok (zależnie od wyposażenia). Aby
otworzyć klapę schowka, należy pociągnąć do góry i do
przodu za pętlę zwalniania zatrzasku. (rys. 70) Pociągając za wycięcia (pokazane na ilustracji), można
wyjąć wkładkę w celu łatwiejszego czyszczenia.
(rys. 71)(rys. 70)
Schowek w podłodze
(rys. 71)Wyjmowana wkładka
100
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

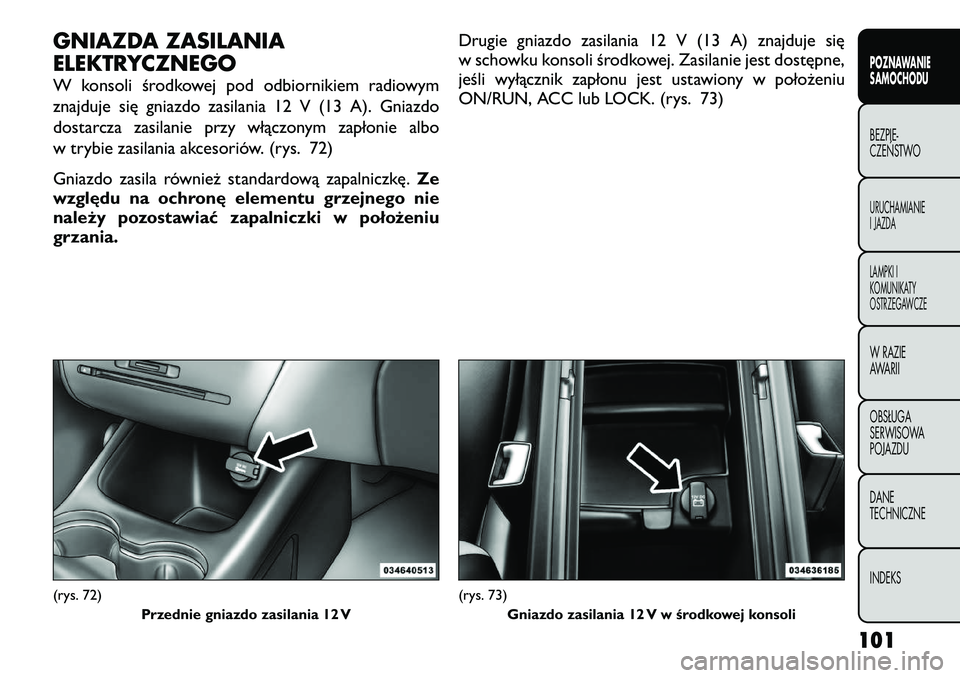

GNIAZDA ZASILANIA
ELEKTRYCZNEGO
W konsoli środkowej pod odbiornikiem radiowym
znajduje się gniazdo zasilania 12 V (13 A). Gniazdo
dostarcza zasilanie przy włączonym zapłonie albo
w trybie zasilania akcesoriów. (rys. 72)
Gniazdo zasila również standardową zapalniczkę.Ze
względu na ochronę elementu grzejnego nie
należy pozostawiać zapalniczki w położeniugrzania. Drugie gniazdo zasilania 12 V (13 A) znajduje się
w schowku konsoli środkowej. Zasilanie jest dostępne,
jeśli wyłącznik zapłonu jest ustawiony w położeniu
ON/RUN, ACC lub LOCK. (rys. 73)(rys. 72)
Przednie gniazdo zasilania 12 V
(rys. 73)Gniazdo zasilania 12 V w środkowej konsoli
101
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

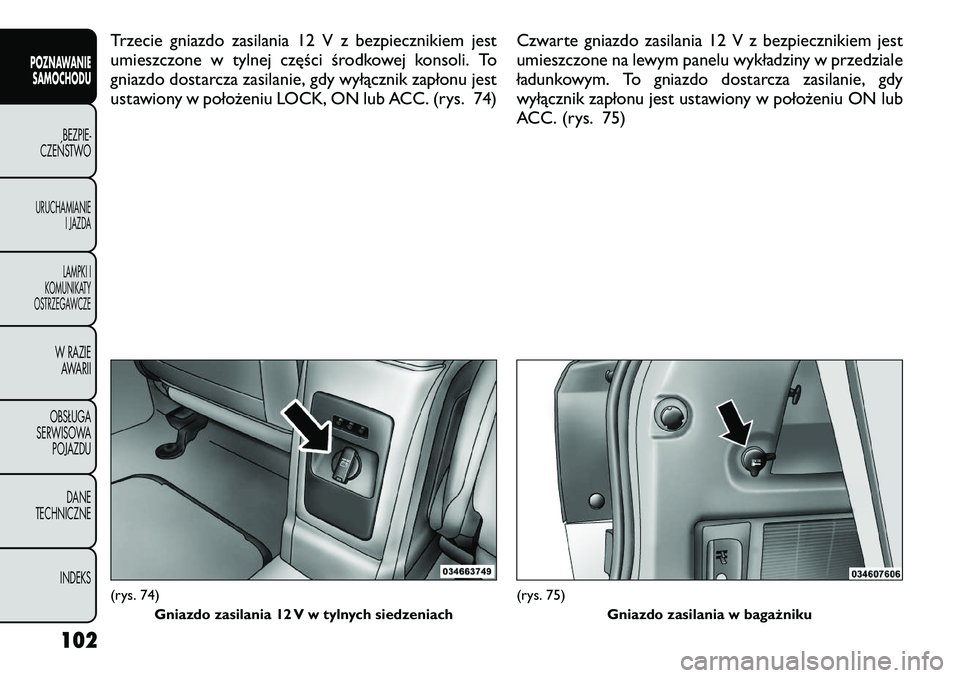

Trzecie gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone w tylnej części środkowej konsoli. To
gniazdo dostarcza zasilanie, gdy wyłącznik zapłonu jest
ustawiony w położeniu LOCK, ON lub ACC. (rys. 74)Czwarte gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone na lewym panelu wykładziny w przedziale
ładunkowym. To gniazdo dostarcza zasilanie, gdy
wyłącznik zapłonu jest ustawiony w położeniu ON lub
ACC. (rys. 75)(rys. 74)
Gniazdo zasilania 12 V w tylnych siedzeniach
(rys. 75) Gniazdo zasilania w bagażniku
102
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Nie należy przekraczać maksymalnej
mocy 160 W (13 A) przy napięciu 12 V.W
przypadku przekroczenia mocy
znamionowej 160 W (13 A) konieczna będzie
wymiana bezpiecznika chroniącego układ.
• Gniazda zasilania w dolnej i tylnej części konsoli
środkowej mają wspólny bezpiecznik. Łączne
zużycie energii nie może przekraczać
maksymalnej mocy 160 W (13 A) przy napięciu
12 V.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Nie wkładać
żadnych przedmiotów do gniazda zasilania,
ponieważ spowoduje to uszkodzenie gniazda
i spalenie bezpiecznika. Nieprawidłowe używanie
gniazd zasilania może spowodować uszkodzenia
nieobjęte ograniczoną gwarancją.
(rys. 76)
OSTRZEŻENIE!
Aby uniknąć poważnych obrażeń lub
śmierci:
• Do gniazd o napięciu 12V podłączać tylko takie
urządzenia, które są do tego przeznaczone.
• Nie dotykać mokrymi rękami.
• Podczas jazdy samochodem zamykać klapkę
nieużywanego gniazda.
• Niewłaściwe postępowanie z gniazdem może
spowodować porażenie elektryczne i awarię.
(rys. 76) Bezpieczniki gniazd zasilania
1 — F103 20 A żółty, gniazdo zasilania, konsola schowek
i gniazdo zasilania, konsola tył
2 — F102 20 A żółty, zapalniczka, panel wskaźników
i gniazdo zasilania lewe, tylny przedział ładunkowy
103
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

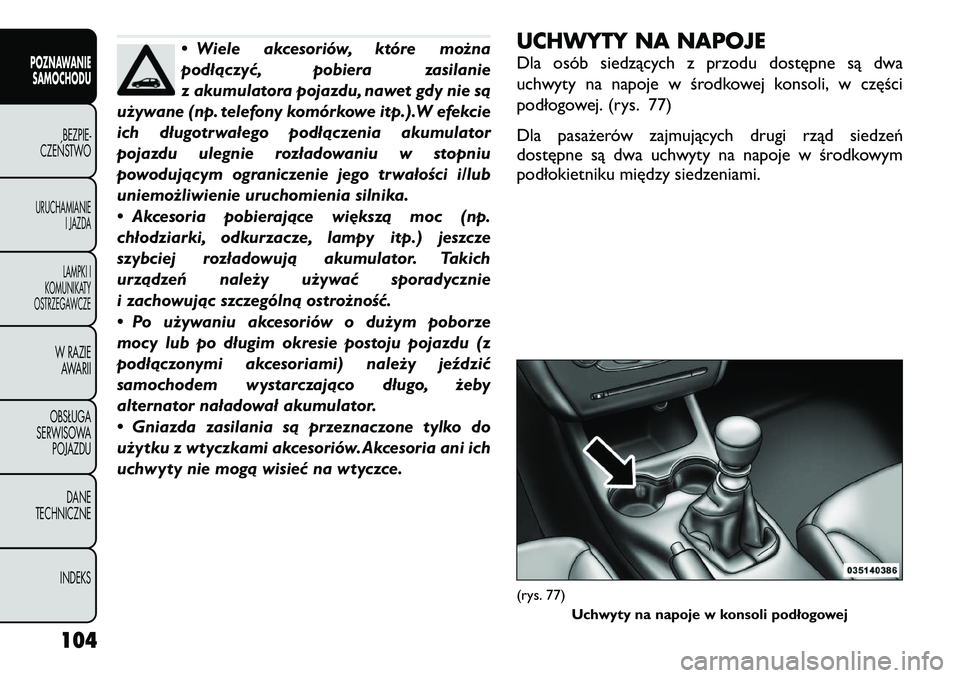

• Wiele akcesoriów, które można
podłączyć, pobiera zasilanie
z akumulatora pojazdu, nawet gdy nie są
używane (np. telefony komórkowe itp.).W efekcie
ich długotrwałego podłączenia akumulator
pojazdu ulegnie rozładowaniu w stopniu
powodującym ograniczenie jego trwałości i/lub
uniemożliwienie uruchomienia silnika.
• Akcesoria pobierające większą moc (np.
chłodziarki, odkurzacze, lampy itp.) jeszcze
szybciej rozładowują akumulator. Takich
urządzeń należy używać sporadycznie
i zachowując szczególną ostrożność.
• Po używaniu akcesoriów o dużym poborze
mocy lub po długim okresie postoju pojazdu (z
podłączonymi akcesoriami) należy jeździć
samochodem wystarczająco długo, żeby
alternator naładował akumulator.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Akcesoria ani ich
uchwyty nie mogą wisieć na wtyczce. UCHWYTY NA NAPOJE
Dla osób siedzących z przodu dostępne są dwa
uchwyty na napoje w środkowej konsoli, w części
podłogowej. (rys. 77)
Dla pasażerów zajmujących drugi rząd siedzeń
dostępne są dwa uchwyty na napoje w środkowym
podłokietniku między siedzeniami.
(rys. 77)
Uchwyty na napoje w konsoli podłogowej
