dashboard FIAT PUNTO 2014 Instructieboek (in Dutch)

64VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Initialisatie van de ruitbediening
Als de accu losgekoppeld is geweest of als
een zekering is doorgebrand, moet de wer-
king van het systeem opnieuw ingesteld
worden.
Initialisatieprocedure:❒
sluit de ruit die geïnitialiseerd moet
worden geheel (handmatig);
❒
houd na het bereiken van de geheel
gesloten stand de schakelaar nog ten
minste 1 seconde ingedrukt.
Onzorgvuldig gebruik van de
elektrische ruitbediening kan
gevaarlijk zijn. Controleer voor en tij-
dens het bedienen van de ruit altijd of
de passagiers niet kunnen worden
verwond door de bewegende ruiten,
hetzij direct door contact met de ruit,
hetzij door voorwerpen die door de
ruit worden meegesleept of geraakt.
Verwijder altijd de sleutel uit het con-
tactslot als u de auto verlaat om te
voorkomen dat een onverwachtse
inschakeling van de elektrische ruit-
bediening gevaar oplevert voor de
achtergebleven passagiers.
ATTENTIE!
HANDBEDIENING ACHTER
(5-deurs uitvoeringen) fig. 76
Open of sluit de ruit met de betreffende
slinger.fig. 76
F0M0091m
Ga voor het herstellen van de juiste wer-
king van het systeem als volgt te werk:❒
open de ruiten;
of
❒
draai de contactsleutel in stand STOP
en vervolgens in MAR.
Als er geen storingen zijn, dan werkt de
ruit weer normaal.
BELANGRIJK Als de contactsleutel in
stand STOPstaat of is uitgenomen, dan
kunnen de ruiten nog ongeveer 2 minuten
worden bediend. Het systeem wordt ech-
ter onmiddellijk uitgeschakeld als een van
de portieren wordt geopend.
Het systeem voldoet aan de
2000/4/EU-normen en is ge-
richt op de bescherming van de inzit-
tenden wanneer deze ledematen door
de geopende ruit steken.
ATTENTIE!
BELANGRIJK Als bij enkele uitvoeringen
de knop
Ëop de sleutel met afstandsbe-
diening langer dan 2 seconden wordt in-
gedrukt, worden de ruiten geopend; als de
knop
Áop de sleutel met afstandsbedie-
ning langer dan 2 seconden wordt inge-
drukt, worden de ruiten gesloten.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 64

65
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
fig. 80
F0M0095m

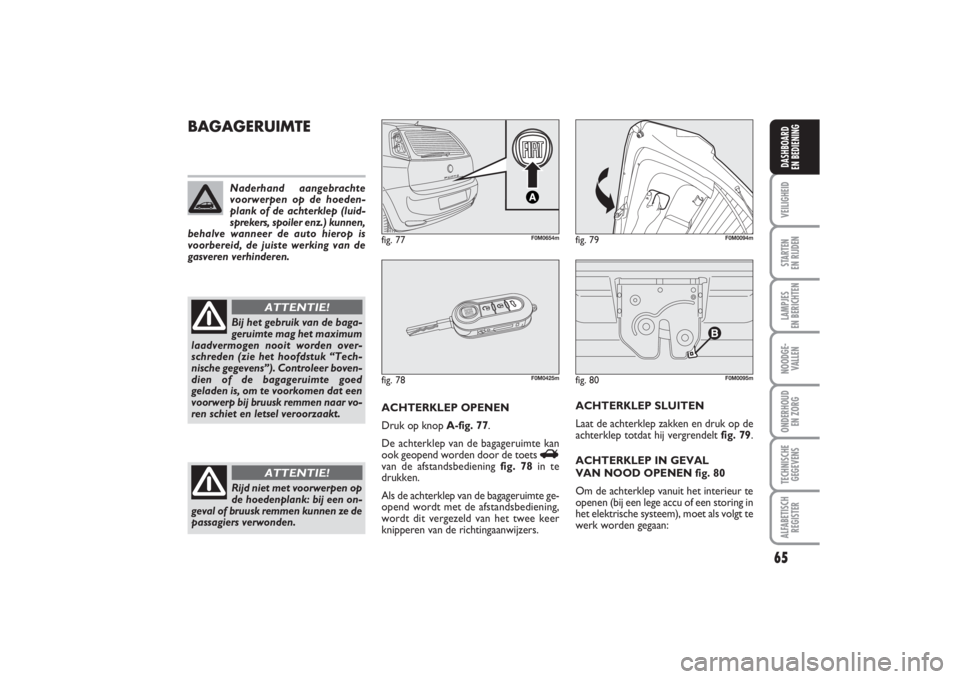

BAGAGERUIMTE
ACHTERKLEP OPENEN
Druk op knop A-fig. 77.
De achterklep van de bagageruimte kan
ook geopend worden door de toets R
van de afstandsbediening fig. 78in te
drukken.
Als de achterklep van de bagageruimte ge-
opend wordt met de afstandsbediening,
wordt dit vergezeld van het twee keer
knipperen van de richtingaanwijzers.ACHTERKLEP SLUITEN
Laat de achterklep zakken en druk op de
achterklep totdat hij vergrendelt fig. 79.
ACHTERKLEP IN GEVAL
VAN NOOD OPENEN fig. 80
Om de achterklep vanuit het interieur te
openen (bij een lege accu of een storing in
het elektrische systeem), moet als volgt te
werk worden gegaan:fig. 78
F0M0425m
fig. 79
F0M0094m
Naderhand aangebrachte
voorwerpen op de hoeden-
plank of de achterklep (luid-
sprekers, spoiler enz.) kunnen,
behalve wanneer de auto hierop is
voorbereid, de juiste werking van de
gasveren verhinderen.Bij het gebruik van de baga-
geruimte mag het maximum
laadvermogen nooit worden over-
schreden (zie het hoofdstuk “Tech-
nische gegevens”). Controleer boven-
dien of de bagageruimte goed
geladen is, om te voorkomen dat een
voorwerp bij bruusk remmen naar vo-
ren schiet en letsel veroorzaakt.
ATTENTIE!
Rijd niet met voorwerpen op
de hoedenplank: bij een on-
geval of bruusk remmen kunnen ze de
passagiers verwonden.
ATTENTIE!
fig. 77
F0M0654m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 65

66VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
❒
klap de zitplaatsen achter volledig
om (zie de paragraaf “Bagageruimte
vergroten” in dit hoofdstuk);
❒
druk in de bagageruimte op het hen-
deltje B.
BAGAGERUIMTE VERGROTEN
Gedeeltelijk vergroten (1/3 of 2/3)
fig. 83
(voor bepaalde uitvoeringen/markten)
Het is mogelijk de bagageruimte te ver-
groten door de deelbare achterbank ge-
deeltelijk (1/3 of 2/3) of geheel neer te
klappen.
Ga als volgt te werk:
❒
laat de hoofdsteunen van de achterbank
geheel zakken;
❒
controleer of de gordels niet gespan-
nen zijn of gedraaid zitten;
❒
klap de zittingen naar voren in de rich-
ting van de pijl fig. 81;
❒
trek de hendels Aof B-fig. 82omhoog
om respectievelijk het linker of het
rechter deel van de rugleuning te ont-
grendelen en plaats de rugleuning op de
zitting.
Als u de rechterzijde van de bagageruim-
te vergroot, kunt u twee passagiers op het
linker gedeelte van de achterbank ver-
voeren. Als u de linkerzijde van de baga-
geruimte vergroot, kunt u een passagier
op het rechter gedeelte van de achterbank
vervoeren.
fig. 81
F0M0096m
fig. 82
F0M0097m
fig. 83
F0M0137m
Maximale vergroting fig. 84
Als de achterbank wordt neergeklapt, is
de bagageruimte maximaal vergroot.
Ga als volgt te werk:❒
laat de hoofdsteunen van de achterbank
geheel zakken;
❒
controleer of de gordels niet gespan-
nen zijn of gedraaid zitten;
❒
klap de zittingen naar voren in de rich-
ting van de pijl fig. 81;
❒
trek de handgrepen Aen B-fig. 82
omhoog om de rugleuningen te ont-
grendelen en klap ze op de zitting neer.
BELANGRIJK Als het na het volledig
neerklappen van de achterbank noodza-
kelijk is om de hoedenplank te verwijde-
ren, plaats deze dan zoals is aangegeven in
fig. 86.
fig. 84
F0M0098m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 66

67
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
fig. 86
F0M0101m
fig. 88
F0M0099m
fig. 85
F0M0221m
HOEDENPLANK VERWIJDEREN
Als u de hoedenplank wilt verwijderen om
de bagageruimte te vergroten: maak de
bovenste uiteinden A-fig. 86van de twee
trekkoorden los door de ogen van de pen-
nen te schuiven, maak de hoedenplank los,
draai hem in de zitting en maak de twee
pennen fig. 87 los uit de zittingen aan de
zijkant.
De verwijderde hoedenplank kan dwars
tussen de rugleuningen van de voorstoe-
len en de omgeklapte achterbank worden
opgeborgen fig. 88.
fig. 87
F0M0222m
Achterbank terugplaatsen fig. 85
Plaats de rugleuningen omhoog en druk de
leuningen naar achteren, totdat beide
borgmechanismen hoorbaar inklikken.
Plaats de gespen van de veiligheidsgordels
omhoog en zet de zitting weer in de nor-
male gebruiksstand.
BELANGRIJK Als de rugleuning goed is
vergrendeld, dan is de “rode band” naast
de hendels voor het neerklappen van de
rugleuning, niet meer zichtbaar. Als de
“rode band” zichtbaar is, is de rugleuning
niet goed vergrendeld. Als de rugleuning
in de normale gebruiksstand wordt gezet,
controleer dan of de rugleuning hoorbaar
vergrendelt.
Controleer of de rugleuning aan beide zij-
den goed vergrendeld is om te voorkomen
dat in geval van bruusk remmen, de rug-
leuning naar voren klapt en de passagiers
verwondt.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 67

68VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
MOTORKAPOPENEN
Ga als volgt te werk:❒
trek de hendel fig. 89in de richting van
de pijl;
❒
trek aan het hendeltje A-fig. 90, zoals
aangegeven in de afbeelding;
❒
til de motorkap op en trek gelijktijdig de
steunstang D-fig. 91uit de klem; steek
vervolgens het uiteinde C-fig. 92 van
de stang in de zitting Eop de motorkap.
BELANGRIJK Controleer of de armen van
de ruitenwissers tegen de ruit aanstaan
voordat u de motorkap optilt.
SLUITEN
Ga als volgt te werk:
❒
houd de motorkap met een hand om-
hoog, trek met de andere hand de stang
C-fig. 92 uit de zitting Een plaats de
steunstang terug in de klem D-fig. 91;
fig. 90
F0M605m
fig. 89
F0M0135m
❒
laat de motorkap tot op ongeveer
20 cm van de motorruimte zakken, laat
de motorkap vallen en controleer of de
motorkap goed is gesloten door de mo-
torkap op te tillen. De motorkap mag
niet alleen door de beveiliging vergren-
deld zijn. Druk in dit laatste geval de
motorkap niet dicht, maar til hem op-
nieuw op en herhaal de handeling.
BELANGRIJK Controleer altijd of de mo-
torkap vergrendeld is, om te voorkomen
dat deze tijdens het rijden open gaat.
fig. 91
F0M0413m
fig. 92
F0M0133m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 68

69
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
Om veiligheidsredenen moet
de motorkap tijdens het rij-
den altijd goed gesloten zijn. Con-
troleer daarom altijd of de motorkap
goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet
goed is vergrendeld, stop dan on-
middellijk en sluit de motorkap op de
juiste wijze.
ATTENTIE!
Als de steunstang verkeerd
geplaatst wordt, kan de mo-
torkap onverwacht dichtvallen.
ATTENTIE!
Voer deze handeling alleen
uit als de auto stilstaat.
ATTENTIE!
IMPERIAAL/SKIDRAGER3-deursuitvoeringen
De voorste bevestigingspunten bevinden
zich op de punten A-fig. 93.
De achterste bevestigingspunten bevinden
zich op de punten B. Deze worden aan-
gegeven met symbolen (
O) op de zijrui-
ten achter.
5-deursuitvoeringen
De voorste bevestigingspunten bevinden
zich op de punten A-fig. 93.
De achterste bevestigingspunten bevinden
zich op de punten B. Deze worden aan-
gegeven met een inkeping op het boven-
ste deel van de portierstijl.BELANGRIJK U dient zich strikt aan de
montagevoorschriften te houden die bij de
set zijn geleverd. De montage moet altijd
door deskundige personen worden uitge-
voerd.
fig. 93
F0M0102m
Controleer na enkele kilome-
ters rijden nogmaals of de be-
vestigingsbouten nog goed vastzitten.
ATTENTIE!
Houdt u zorgvuldig aan de wet-
telijke bepalingen betreffende
de maximale afmetingen.
Verdeel de lading gelijkmatig
en houd tijdens de rit reke-
ning met een verhoogde zijwindge-
voeligheid.
ATTENTIE!
Overschrijd nooit het maxi-
mum draagvermogen (zie het
hoofdstuk “Technische gege-
vens”).
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 69

70VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
KOPLAMPENKOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de
koplampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand MARstaat en de dim-
lichten zijn ingeschakeld. Als de auto is
beladen en achterover helt, schijnt de licht-
bundel meer omhoog. De stand van de
koplampen moet nu worden gecorrigeerd.Koplampen afstellen fig. 94
De koplampen kunnen worden versteld
met de knoppen Òen Óop het scha-
kelaarpaneel.
Op het display van het instrumentenpa-
neel wordt de stand aangegeven.
Stand 0– een of twee personen op de
voorstoelen.
Stand 1– vijf personen.
Stand 2– vijf personen + bagage.
Stand 3– bestuurder + toegestane maxi-
mum lading volledig in de bagageruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.
MISTLAMPEN VOOR AFSTELLEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
fig. 94
F0M0103m
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 70

71
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING

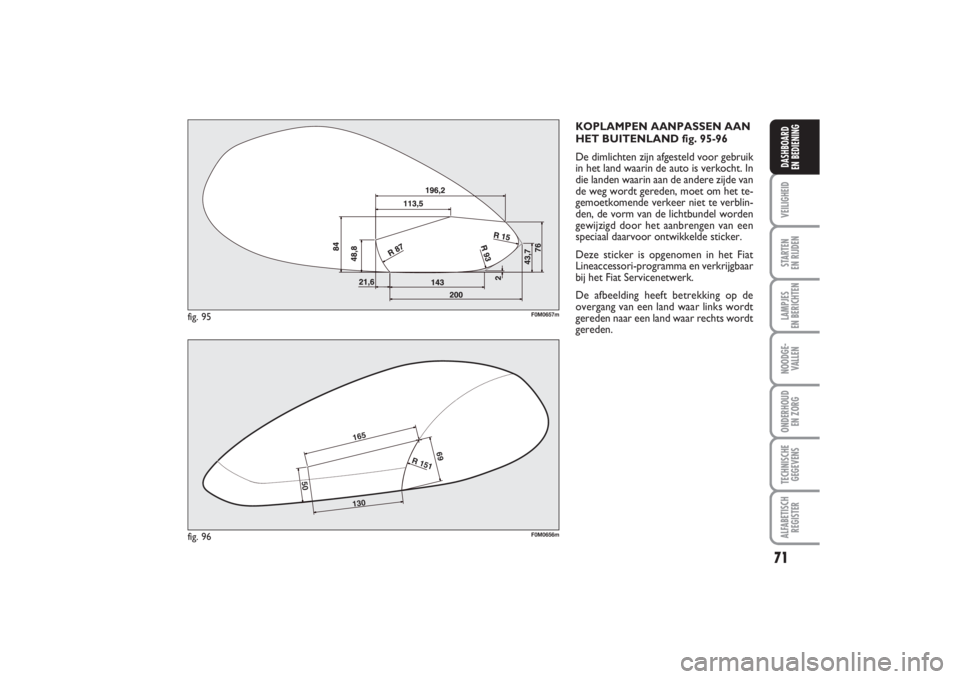

KOPLAMPEN AANPASSEN AAN
HET BUITENLAND fig. 95-96
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, de vorm van de lichtbundel worden
gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker.
Deze sticker is opgenomen in het Fiat
Lineaccessori-programma en verkrijgbaar
bij het Fiat Servicenetwerk.
De afbeelding heeft betrekking op de
overgang van een land waar links wordt
gereden naar een land waar rechts wordt
gereden.
fig. 95
F0M0657m
fig. 96
F0M0656m
165
69
R 151
50
130
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 71

72VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
ABSAls u niet eerder in een auto met ABS
hebt gereden, raden wij u aan het systeem
eerst een paar keer uit te proberen op een
glad wegdek. Verlies hierbij de veiligheid
niet uit het oog en houdt u aan de wet-
geving van het land waarin u zich bevindt.
Bovendien raden wij u aan de volgende
aanwijzingen aandachtig te lezen.
Het ABS dat geïntegreerd is in het remsy-
steem, voorkomt dat tijdens het remmen
de wielen blokkeren, ongeacht de condi-
tie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van
een of meerdere wielen. Hierdoor blijft de
auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking force Distribution), die
de remdruk verdeelt tussen de voor- en
achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode no-
dig van ongeveer 500 km (bij een nieuwe
auto of nadat de remblokken/-schijven zijn
vervangen): tijdens deze periode moet
bruusk, herhaaldelijk of langdurig remmen
worden voorkomen.
Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen on-
nodige risico’s worden genomen.
ATTENTIE!
ACTIVERING VAN
HET SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk
is uw snelheid aan te passen aan de
beschikbare grip op het wegdek.
MECHANICAL BRAKE ASSIST
(remregeling bij noodstops)(voor bepaalde uitvoeringen/markten)Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal wordt
ingetrapt) en verhoogt de druk in het rem-
circuit aanzienlijk, waardoor het systeem
sneller en krachtiger kan remmen.
WAARSCHUWING Als het Mechanical
Brake Assist wordt geactiveerd, is het mo-
gelijk dat het systeem lawaai produceert. Dit
is normaal. Houd tijdens het remmen het
rempedaal in ieder geval goed ingedrukt.
Als het ABS in werking treedt,
dan is de grip van de banden
op het wegdek beperkt: u dient uw
snelheid te verlagen en aan te passen
aan de beschikbare grip.
ATTENTIE!
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschu-
wingslampje
>
op het instrumentenpa-
neel en verschijnt er een melding op het
multifunctionele display (voor bepaalde
uitvoeringen/markten) (zie het hoofdstuk
“Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 72

73
VEILIGHEIDSTARTEN
EN RIJDENLAMPJES
EN BERICHTENNOODGE -
VALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD
EN BEDIENING
ESP-SYSTEEM
(Electronic Stability
Program) (voor bepaalde uitvoeringen/markten)Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nut-
tig als de grip op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-sys-
teem beschikt de auto (voor bepaalde uit-
voeringen/markten) ook over MSR (rege-
ling van het afremmen op de motor tijdens
terugschakelen) en HBA (automatische
remdrukverhoger bij noodstops).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
á
op het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!
Storing in EBD
Bij een storing branden de waarschu-
wingslampjes
>
en
x
op het instru-
mentenpaneel en verschijnt er een mel-
ding op het multifunctionele display (voor
bepaalde uitvoeringen/markten) (zie het
hoofdstuk “Lampjes en berichten”).
In dit geval kunnen bij krachtig remmen
de achterwielen vroegtijdig blokkeren
waardoor de auto kan slippen. Rijd zeer
voorzichtig naar de dichtstbijzijnde werk-
plaats van het Fiat Servicenetwerk om het
systeem te laten controleren.
Als alleen het waarschu-
wingslampje
x
op het in-
strumentenpaneel gaat branden (er
verschijnt ook een melding op het
multifunctionele display – voor be-
paalde uitvoeringen/markten), stop
dan onmiddellijk en wendt u tot het
Fiat Servicenetwerk. Als er vloeistof
lekt uit het hydraulische systeem,
wordt de werking van zowel het con-
ventionele remsysteem als het ABS in
gevaar gebracht.
ATTENTIE!
070-090 PUNTO POP 1ed NL 07/10/13 13.38 Pagina 73
