FIAT STRADA 2012 Drift- och underhållshandbok (in Swedish)

KLIMATANLÄGGNING
(KYLNING)
För att uppnå en snabb kylning av
luften i kupén, har bilen utrustats
med en klimatanläggning. Sätt den i
funktion på följande sätt:
1) Manöverratt för lufttemperaturen
A: visare på det blå området (helt
vriden till vänster).
2) Fläktens manöverratt C på fjärde
hastighet. Visare vid 4 -.
3) Visare B: placerad på v
4) Manöverratt för luftfördelning D:
index i höjd med
¥; kontrollera
att alla ventiler är öppna.
5) Klimatanläggning: tryck på
manöverratt C.För att skynda på kylningen av luften
i kupén, speciellt när bilen har
parkerats i solen, sänk rutorna på
framdörrarna helt och hållet under
två eller tre minuter för ett
luftutbyte med utomhusluft.
För att ändra kylningen: flytta
luftcirkulationens skjutreglage på
¶,
öka temperaturen och sänk fläktens
hastighet.
UPPVÄRMNING
För uppvärmning och ventilation,
sätt inte på klimatanläggningen, utan
använd det normala värmesystemet
och ventilationen (se föregående
kapitel).AVIMNING OCH/ELLER
SNABB AVFROSTNING
Klimatanläggningen bidrar till en
snabb avimning eftersom den
avfuktar luften i bilen.
Det räcker att justera reglagen för
avimning och aktivera
klimatanläggningen genom att trycka
på manöverratten C.
Vindruta och sidorutor
1) Klimatanläggning: tryck på
manöverratt C.
2) Manöverratt för
lufttemperaturen: visare på det
röda området (helt vriden till
höger) under kalla dagar eller på
det blå området (helt till vänster)
under varma dagar.
3) Fläktens manöverratt: visare på
maximal hastighet.
4) Manöverratt för luftfördelning:
visare på -.
5) Luftens återcirkulation är
inaktiverad, skjutreglaget är
i läge ¶.
69

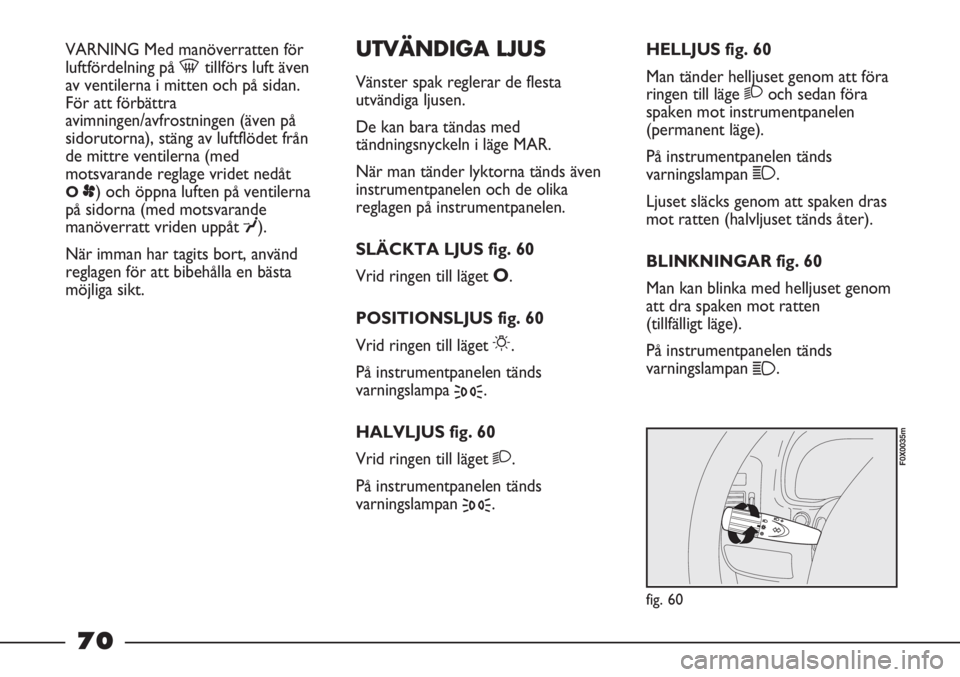

VARNING Med manöverratten för
luftfördelning på -tillförs luft även
av ventilerna i mitten och på sidan.
För att förbättra
avimningen/avfrostningen (även på
sidorutorna), stäng av luftflödet från
de mittre ventilerna (med
motsvarande reglage vridet nedåt
Op) och öppna luften på ventilerna
på sidorna (med motsvarande
manöverratt vriden uppåt
¥).
När imman har tagits bort, använd
reglagen för att bibehålla en bästa
möjliga sikt.
UTVÄNDIGA LJUS
Vänster spak reglerar de flesta
utvändiga ljusen.
De kan bara tändas med
tändningsnyckeln i läge MAR.
När man tänder lyktorna tänds även
instrumentpanelen och de olika
reglagen på instrumentpanelen.
SLÄCKTA LJUS fig. 60
Vrid ringen till läget
O.
POSITIONSLJUS fig. 60
Vrid ringen till läget
6.
På instrumentpanelen tänds
varningslampa
3.
HALVLJUS fig. 60
Vrid ringen till läget
2.
På instrumentpanelen tänds
varningslampan
3.HELLJUS fig. 60
Man tänder helljuset genom att föra
ringen till läge
2och sedan föra
spaken mot instrumentpanelen
(permanent läge).
På instrumentpanelen tänds
varningslampan
1.
Ljuset släcks genom att spaken dras
mot ratten (halvljuset tänds åter).
BLINKNINGAR fig. 60
Man kan blinka med helljuset genom
att dra spaken mot ratten
(tillfälligt läge).
På instrumentpanelen tänds
varningslampan
1.
fig. 60
F0X0035m
70

fig. 61
F0X0036m

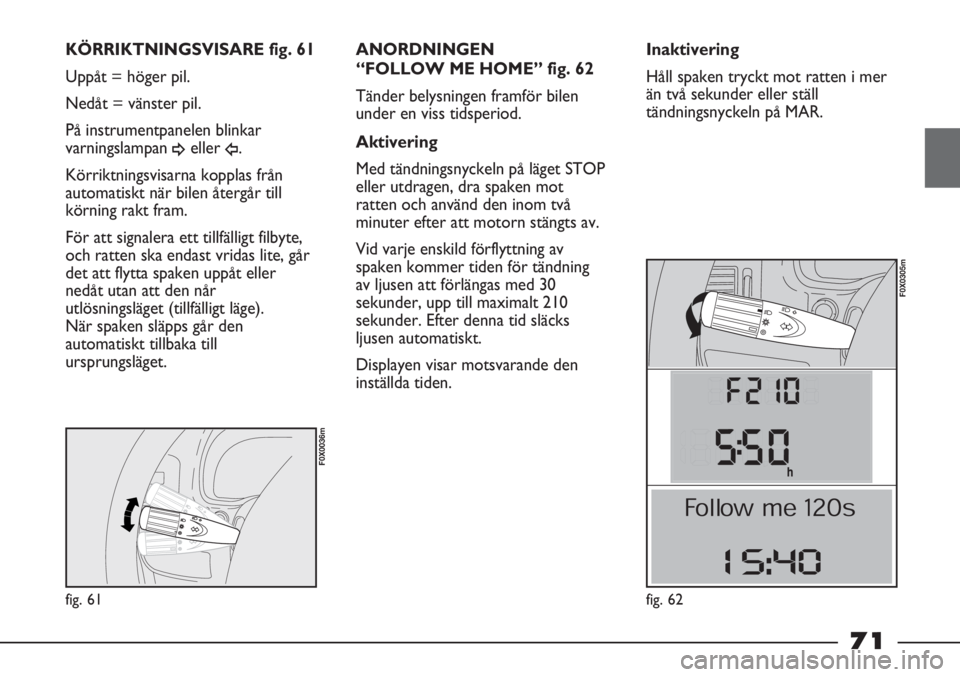

KÖRRIKTNINGSVISARE fig. 61
Uppåt = höger pil.
Nedåt = vänster pil.
På instrumentpanelen blinkar
varningslampan
¥eller Î.
Körriktningsvisarna kopplas från
automatiskt när bilen återgår till
körning rakt fram.
För att signalera ett tillfälligt filbyte,
och ratten ska endast vridas lite, går
det att flytta spaken uppåt eller
nedåt utan att den når
utlösningsläget (tillfälligt läge).
När spaken släpps går den
automatiskt tillbaka till
ursprungsläget.ANORDNINGEN
“FOLLOW ME HOME” fig. 62
Tänder belysningen framför bilen
under en viss tidsperiod.
Aktivering
Med tändningsnyckeln på läget STOP
eller utdragen, dra spaken mot
ratten och använd den inom två
minuter efter att motorn stängts av.
Vid varje enskild förflyttning av
spaken kommer tiden för tändning
av ljusen att förlängas med 30
sekunder, upp till maximalt 210
sekunder. Efter denna tid släcks
ljusen automatiskt.
Displayen visar motsvarande den
inställda tiden.Inaktivering
Håll spaken tryckt mot ratten i mer
än två sekunder eller ställ
tändningsnyckeln på MAR.
fig. 62
F0X0305m
71

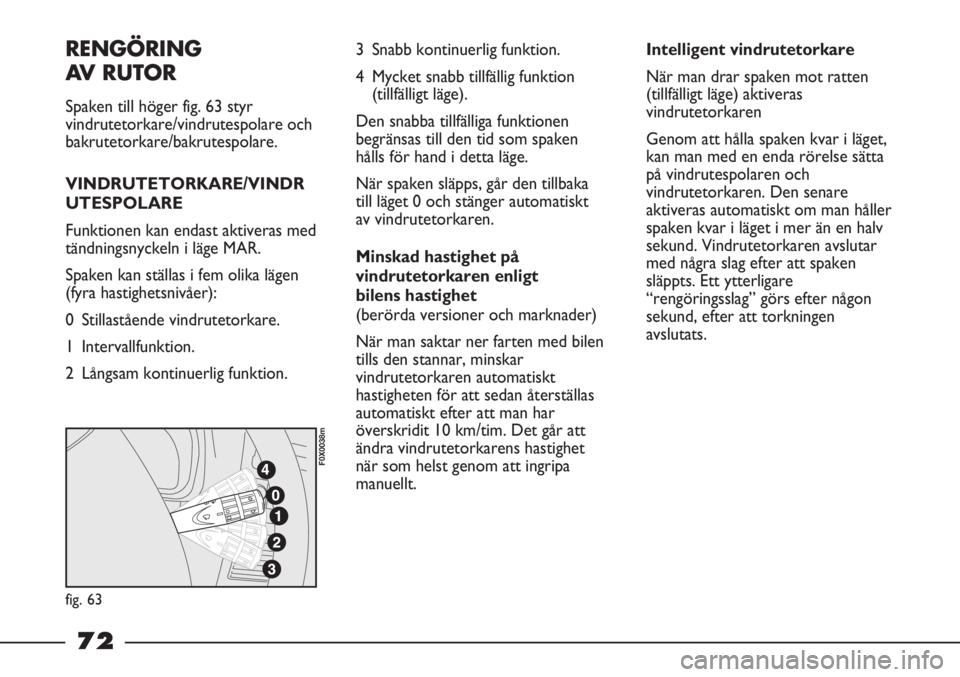

RENGÖRING
AV RUTOR
Spaken till höger fig. 63 styr
vindrutetorkare/vindrutespolare och
bakrutetorkare/bakrutespolare.
VINDRUTETORKARE/VINDR
UTESPOLARE
Funktionen kan endast aktiveras med
tändningsnyckeln i läge MAR.
Spaken kan ställas i fem olika lägen
(fyra hastighetsnivåer):
0 Stillastående vindrutetorkare.
1 Intervallfunktion.
2 Långsam kontinuerlig funktion.3 Snabb kontinuerlig funktion.
4 Mycket snabb tillfällig funktion
(tillfälligt läge).
Den snabba tillfälliga funktionen
begränsas till den tid som spaken
hålls för hand i detta läge.
När spaken släpps, går den tillbaka
till läget 0 och stänger automatiskt
av vindrutetorkaren.
Minskad hastighet på
vindrutetorkaren enligt
bilens hastighet
(berörda versioner och marknader)
När man saktar ner farten med bilen
tills den stannar, minskar
vindrutetorkaren automatiskt
hastigheten för att sedan återställas
automatiskt efter att man har
överskridit 10 km/tim. Det går att
ändra vindrutetorkarens hastighet
när som helst genom att ingripa
manuellt.
fig. 63
F0X0038m
Intelligent vindrutetorkare
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren
Genom att hålla spaken kvar i läget,
kan man med en enda rörelse sätta
på vindrutespolaren och
vindrutetorkaren. Den senare
aktiveras automatiskt om man håller
spaken kvar i läget i mer än en halv
sekund. Vindrutetorkaren avslutar
med några slag efter att spaken
släppts. Ett ytterligare
“rengöringsslag” görs efter någon
sekund, efter att torkningen
avslutats.
72

Använd inte
vindrutetorkaren för att
ta bort snö eller is från
vindrutan. Om vindrutetorkaren
utsätts för en alltför hög
belastning, aktiveras
motorskyddet som blockerar
torkaren under några sekunder.
Om funktionen inte återställs
därefter, kontakta Fiats
servicenät.
(r
fig. 64
F0X0040m

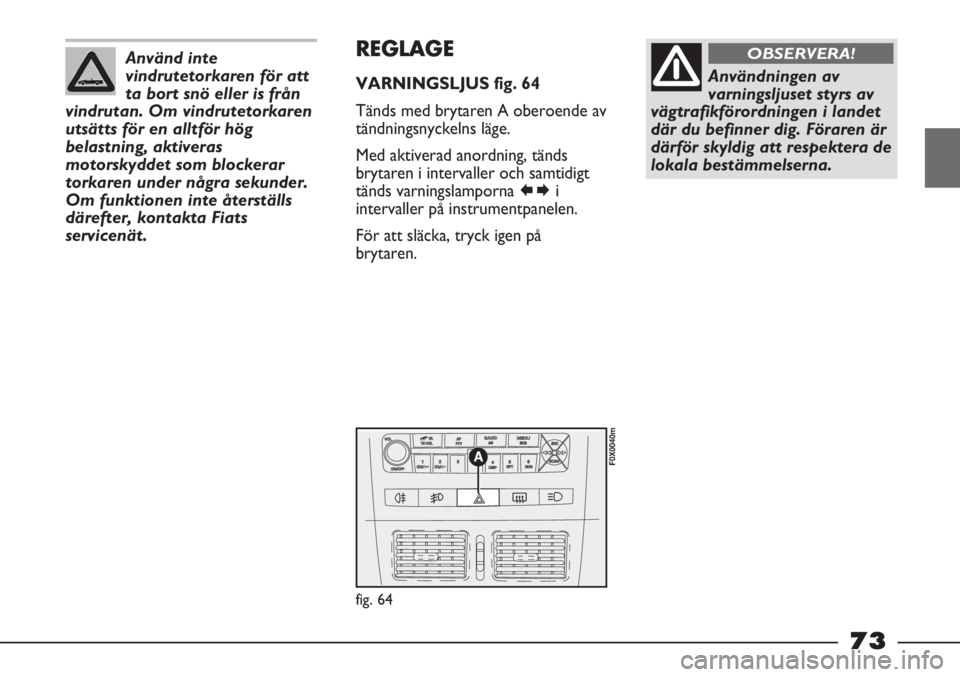

REGLAGE
VARNINGSLJUS fig. 64
Tänds med brytaren A oberoende av
tändningsnyckelns läge.
Med aktiverad anordning, tänds
brytaren i intervaller och samtidigt
tänds varningslamporna i
intervaller på instrumentpanelen.
För att släcka, tryck igen på
brytaren.Användningen av
varningsljuset styrs av
vägtrafikförordningen i landet
där du befinner dig. Föraren är
därför skyldig att respektera de
lokala bestämmelserna.
OBSERVERA!
73

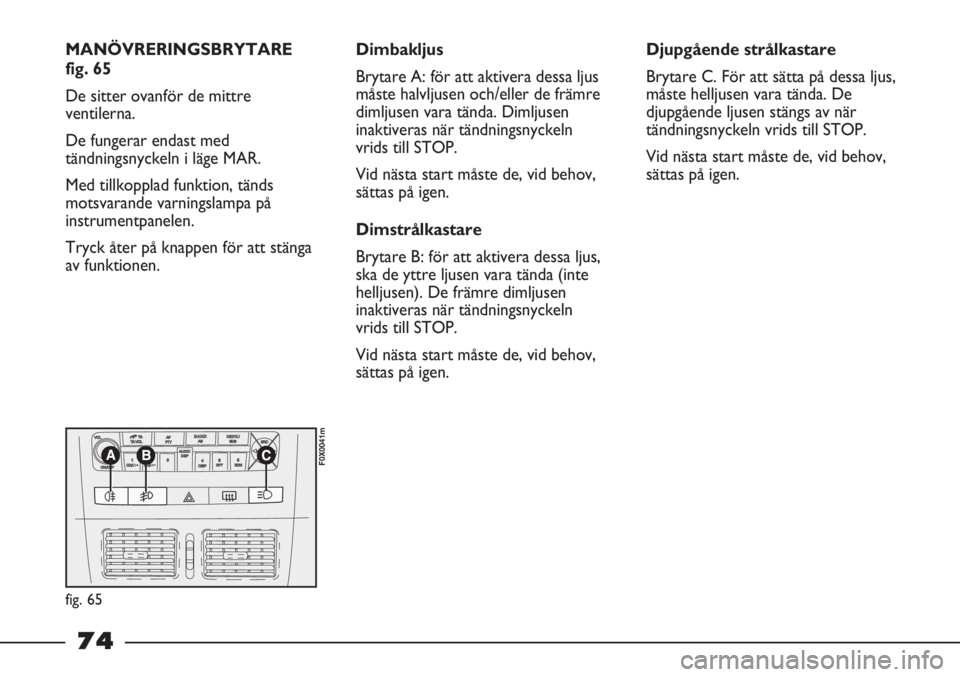

MANÖVRERINGSBRYTARE
fig. 65
De sitter ovanför de mittre
ventilerna.
De fungerar endast med
tändningsnyckeln i läge MAR.
Med tillkopplad funktion, tänds
motsvarande varningslampa på
instrumentpanelen.
Tryck åter på knappen för att stänga
av funktionen.
(
r
fig. 65
F0X0041m
Dimbakljus
Brytare A: för att aktivera dessa ljus
måste halvljusen och/eller de främre
dimljusen vara tända. Dimljusen
inaktiveras när tändningsnyckeln
vrids till STOP.
Vid nästa start måste de, vid behov,
sättas på igen.
Dimstrålkastare
Brytare B: för att aktivera dessa ljus,
ska de yttre ljusen vara tända (inte
helljusen). De främre dimljusen
inaktiveras när tändningsnyckeln
vrids till STOP.
Vid nästa start måste de, vid behov,
sättas på igen.Djupgående strålkastare
Brytare C. För att sätta på dessa ljus,
måste helljusen vara tända. De
djupgående ljusen stängs av när
tändningsnyckeln vrids till STOP.
Vid nästa start måste de, vid behov,
sättas på igen.
74

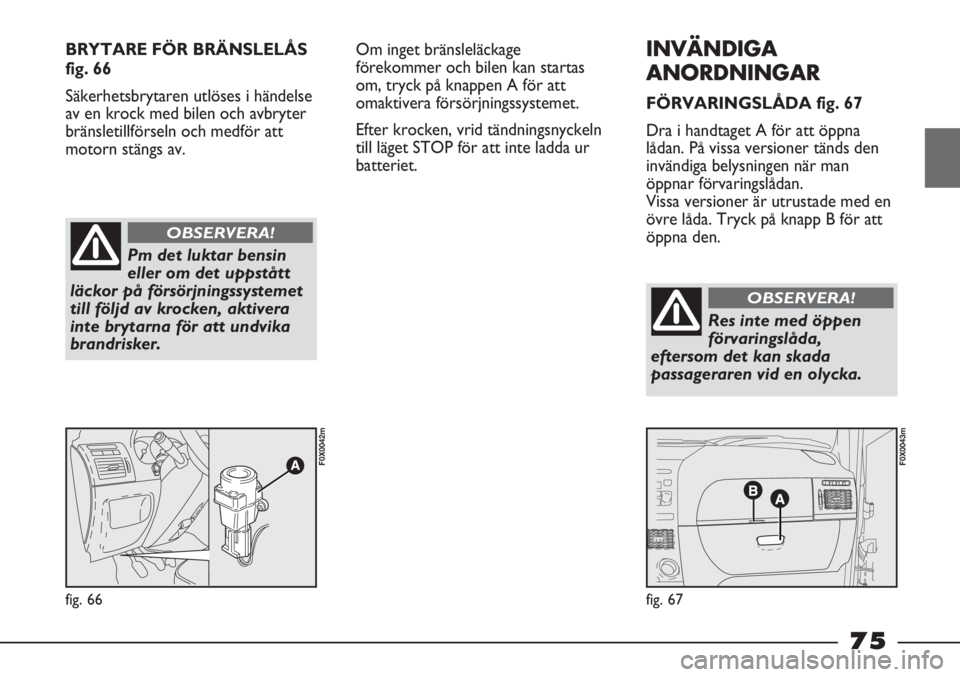

BRYTARE FÖR BRÄNSLELÅS
fig. 66
Säkerhetsbrytaren utlöses i händelse
av en krock med bilen och avbryter
bränsletillförseln och medför att
motorn stängs av.
fig. 66
F0X0042m
fig. 67
F0X0043m
Pm det luktar bensin
eller om det uppstått
läckor på försörjningssystemet
till följd av krocken, aktivera
inte brytarna för att undvika
brandrisker.
OBSERVERA!
INVÄNDIGA
ANORDNINGAR
FÖRVARINGSLÅDA fig. 67
Dra i handtaget A för att öppna
lådan. På vissa versioner tänds den
invändiga belysningen när man
öppnar förvaringslådan.
Vissa versioner är utrustade med en
övre låda. Tryck på knapp B för att
öppna den. Om inget bränsleläckage
förekommer och bilen kan startas
om, tryck på knappen A för att
omaktivera försörjningssystemet.
Efter krocken, vrid tändningsnyckeln
till läget STOP för att inte ladda ur
batteriet.
Res inte med öppen
förvaringslåda,
eftersom det kan skada
passageraren vid en olycka.
OBSERVERA!
75

fig. 68
F0X0044m
fig. 69
F0X0045m
fig. 70
F0X0046m

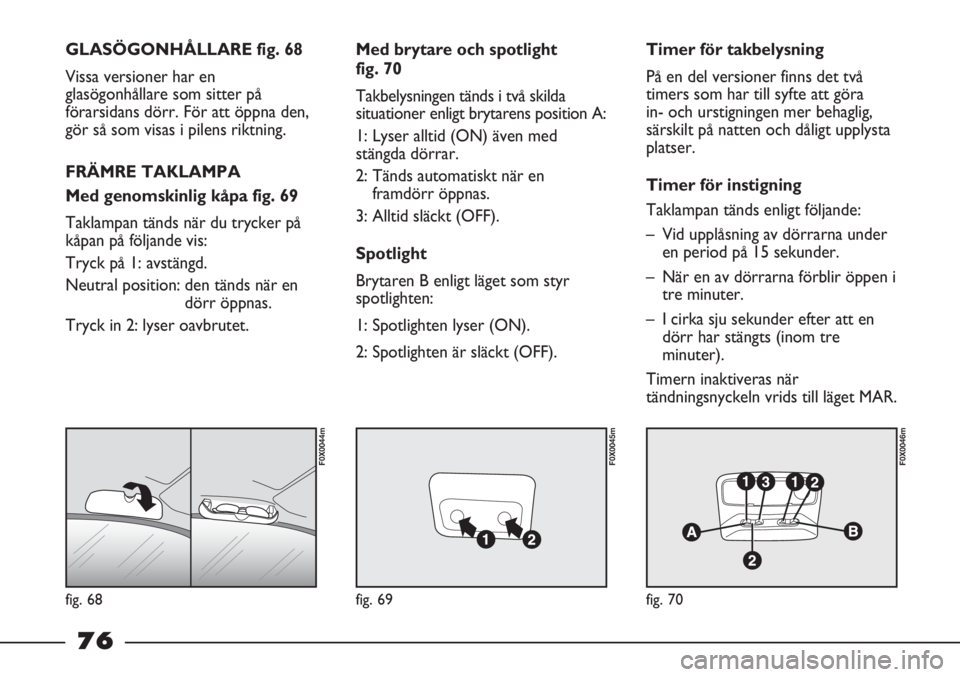

GLASÖGONHÅLLARE fig. 68
Vissa versioner har en
glasögonhållare som sitter på
förarsidans dörr. För att öppna den,
gör så som visas i pilens riktning.
FRÄMRE TAKLAMPA
Med genomskinlig kåpa fig. 69
Taklampan tänds när du trycker på
kåpan på följande vis:
Tryck på 1: avstängd.
Neutral position: den tänds när en
dörr öppnas.
Tryck in 2: lyser oavbrutet.Med brytare och spotlight
fig. 70
Takbelysningen tänds i två skilda
situationer enligt brytarens position A:
1: Lyser alltid (ON) även med
stängda dörrar.
2: Tänds automatiskt när en
framdörr öppnas.
3: Alltid släckt (OFF).
Spotlight
Brytaren B enligt läget som styr
spotlighten:
1: Spotlighten lyser (ON).
2: Spotlighten är släckt (OFF).Timer för takbelysning
På en del versioner finns det två
timers som har till syfte att göra
in- och urstigningen mer behaglig,
särskilt på natten och dåligt upplysta
platser.
Timer för instigning
Taklampan tänds enligt följande:
– Vid upplåsning av dörrarna under
en period på 15 sekunder.
– När en av dörrarna förblir öppen i
tre minuter.
– I cirka sju sekunder efter att en
dörr har stängts (inom tre
minuter).
Timern inaktiveras när
tändningsnyckeln vrids till läget MAR.
76

fig. 71
F0X0047m
fig. 72
F0X0048m
Timer för urstigning
När man tagit ur tändningsnyckeln
ur tändningslåset tänds
takbelysningen enligt följande:
– Den tänds i tre minuter inom två
minuter efter motorns
avstängning.
– När en av dörrarna förblir öppen i
tre minuter.
– I cirka sju sekunder efter att en
dörr har stängts (inom tre
minuter).
Timern inaktiveras automatiskt när

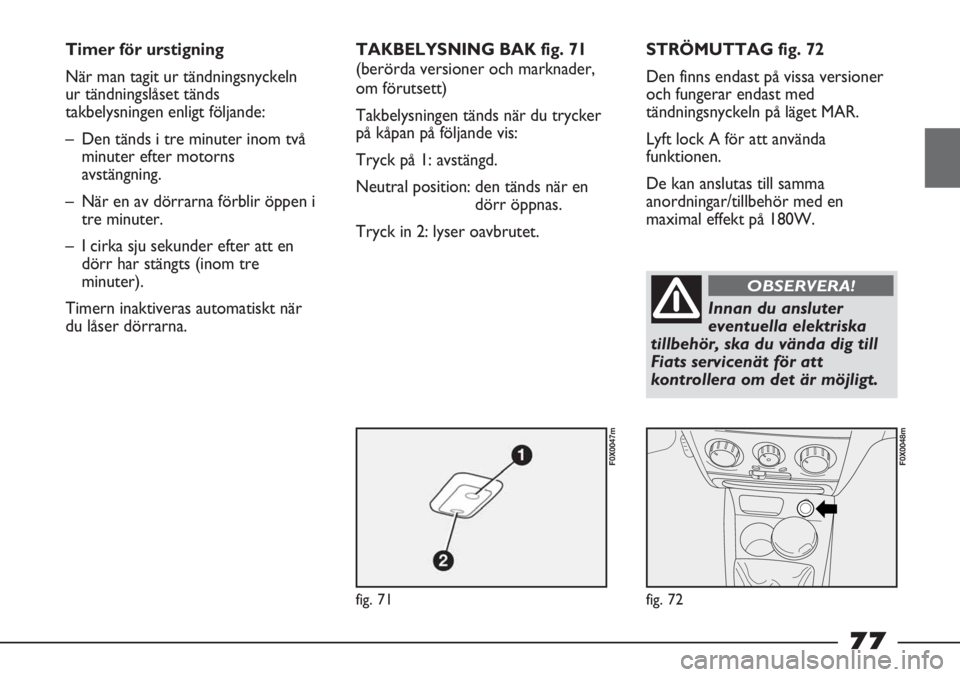

du låser dörrarna.TAKBELYSNING BAK fig. 71
(berörda versioner och marknader,
om förutsett)
Takbelysningen tänds när du trycker
på kåpan på följande vis:
Tryck på 1: avstängd.
Neutral position: den tänds när en
dörr öppnas.
Tryck in 2: lyser oavbrutet.STRÖMUTTAG fig. 72
Den finns endast på vissa versioner
och fungerar endast med
tändningsnyckeln på läget MAR.
Lyft lock A för att använda
funktionen.
De kan anslutas till samma
anordningar/tillbehör med en
maximal effekt på 180W.
Innan du ansluter
eventuella elektriska
tillbehör, ska du vända dig till
Fiats servicenät för att
kontrollera om det är möjligt.
OBSERVERA!
77

fig. 73
F0X0049m
fig. 74
F0X0050m

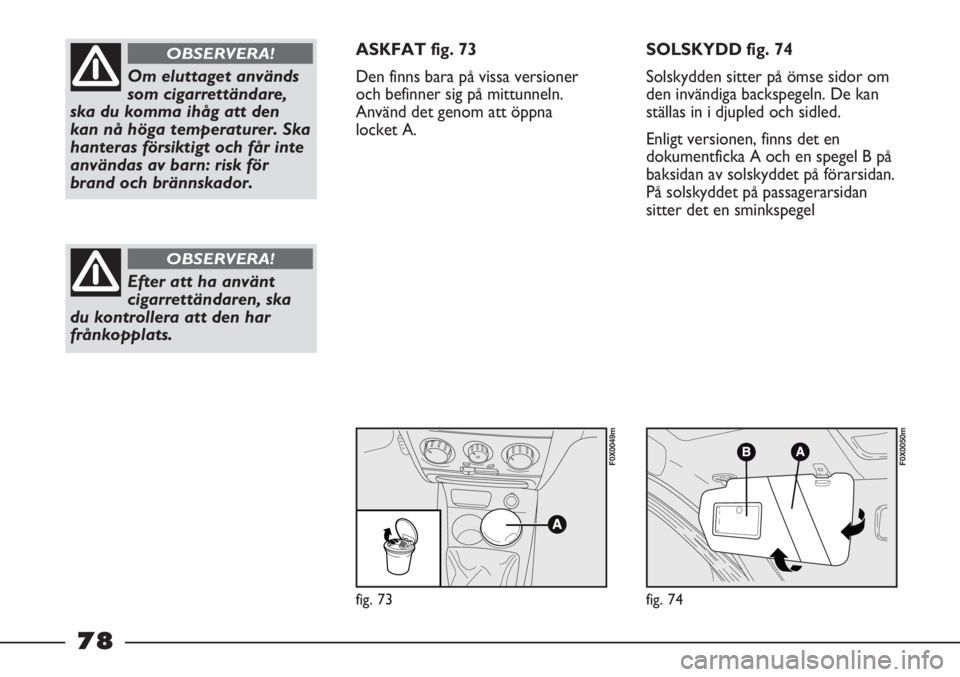

Om eluttaget används
som cigarrettändare,
ska du komma ihåg att den
kan nå höga temperaturer. Ska
hanteras försiktigt och får inte
användas av barn: risk för
brand och brännskador.
OBSERVERA!
Efter att ha använt
cigarrettändaren, ska
du kontrollera att den har
frånkopplats.
OBSERVERA!
ASKFAT fig. 73
Den finns bara på vissa versioner
och befinner sig på mittunneln.
Använd det genom att öppna
locket A.SOLSKYDD fig. 74
Solskydden sitter på ömse sidor om
den invändiga backspegeln. De kan
ställas in i djupled och sidled.
Enligt versionen, finns det en
dokumentficka A och en spegel B på
baksidan av solskyddet på förarsidan.
På solskyddet på passagerarsidan
sitter det en sminkspegel
78
