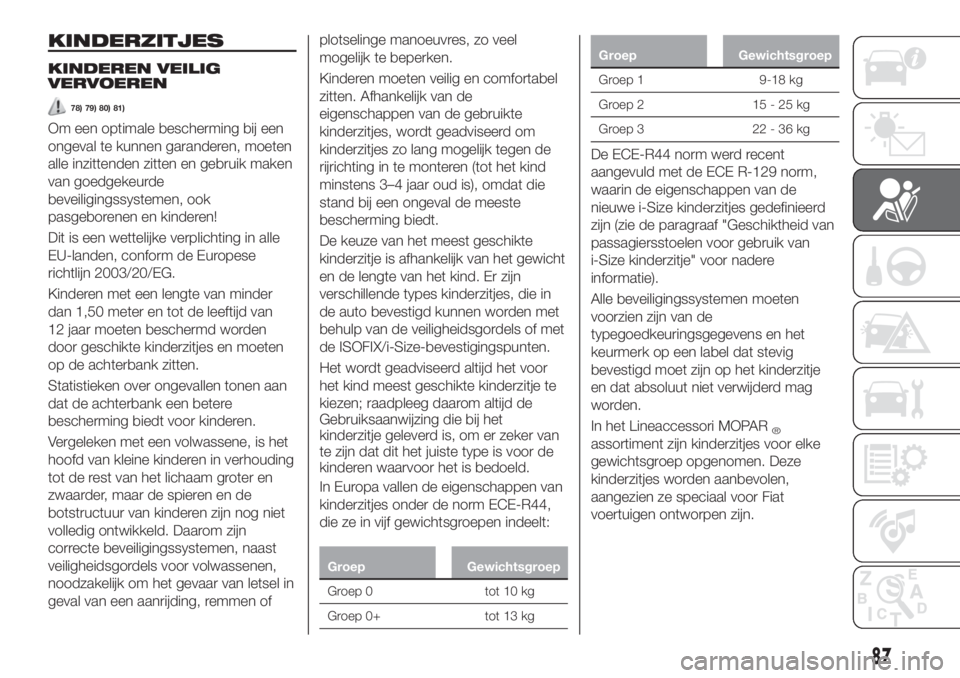

KINDERZITJES
KINDEREN VEILIG
VERVOEREN
78) 79) 80) 81)
Om een optimale bescherming bij een
ongeval te kunnen garanderen, moeten
alle inzittenden zitten en gebruik maken
van goedgekeurde
beveiligingssystemen, ook
pasgeborenen en kinderen!
Dit is een wettelijke verplichting in alle
EU-landen, conform de Europese
richtlijn 2003/20/EG.
Kinderen met een lengte van minder
dan 1,50 meter en tot de leeftijd van
12 jaar moeten beschermd worden
door geschikte kinderzitjes en moeten
op de achterbank zitten.
Statistieken over ongevallen tonen aan
dat de achterbank een betere
bescherming biedt voor kinderen.
Vergeleken met een volwassene, is het
hoofd van kleine kinderen in verhouding
tot de rest van het lichaam groter en
zwaarder, maar de spieren en de
botstructuur van kinderen zijn nog niet
volledig ontwikkeld. Daarom zijn
correcte beveiligingssystemen, naast
veiligheidsgordels voor volwassenen,
noodzakelijk om het gevaar van letsel in
geval van een aanrijding, remmen ofplotselinge manoeuvres, zo veel
mogelijk te beperken.
Kinderen moeten veilig en comfortabel
zitten. Afhankelijk van de
eigenschappen van de gebruikte
kinderzitjes, wordt geadviseerd om
kinderzitjes zo lang mogelijk tegen de
rijrichting in te monteren (tot het kind
minstens 3–4 jaar oud is), omdat die
stand bij een ongeval de meeste
bescherming biedt.
De keuze van het meest geschikte
kinderzitje is afhankelijk van het gewicht
en de lengte van het kind. Er zijn
verschillende types kinderzitjes, die in
de auto bevestigd kunnen worden met
behulp van de veiligheidsgordels of met
de ISOFIX/i-Size-bevestigingspunten.
Het wordt geadviseerd altijd het voor
het kind meest geschikte kinderzitje te
kiezen; raadpleeg daarom altijd de
Gebruiksaanwijzing die bij het
kinderzitje geleverd is, om er zeker van
te zijn dat dit het juiste type is voor de
kinderen waarvoor het is bedoeld.
In Europa vallen de eigenschappen van
kinderzitjes onder de norm ECE-R44,
die ze in vijf gewichtsgroepen indeelt:
Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep Gewichtsgroep
Groep 1 9-18 kg
Groep 2 15 - 25 kg
Groep 3 22 - 36 kg
De ECE-R44 norm werd recent
aangevuld met de ECE R-129 norm,
waarin de eigenschappen van de
nieuwe i-Size kinderzitjes gedefinieerd
zijn (zie de paragraaf "Geschiktheid van
passagiersstoelen voor gebruik van
i-Size kinderzitje" voor nadere
informatie).
Alle beveiligingssystemen moeten
voorzien zijn van de
typegoedkeuringsgegevens en het
keurmerk op een label dat stevig
bevestigd moet zijn op het kinderzitje
en dat absoluut niet verwijderd mag
worden.
In het Lineaccessori MOPAR
®assortiment zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Deze
kinderzitjes worden aanbevolen,
aangezien ze speciaal voor Fiat
voertuigen ontworpen zijn.
87
Page 93 of 260

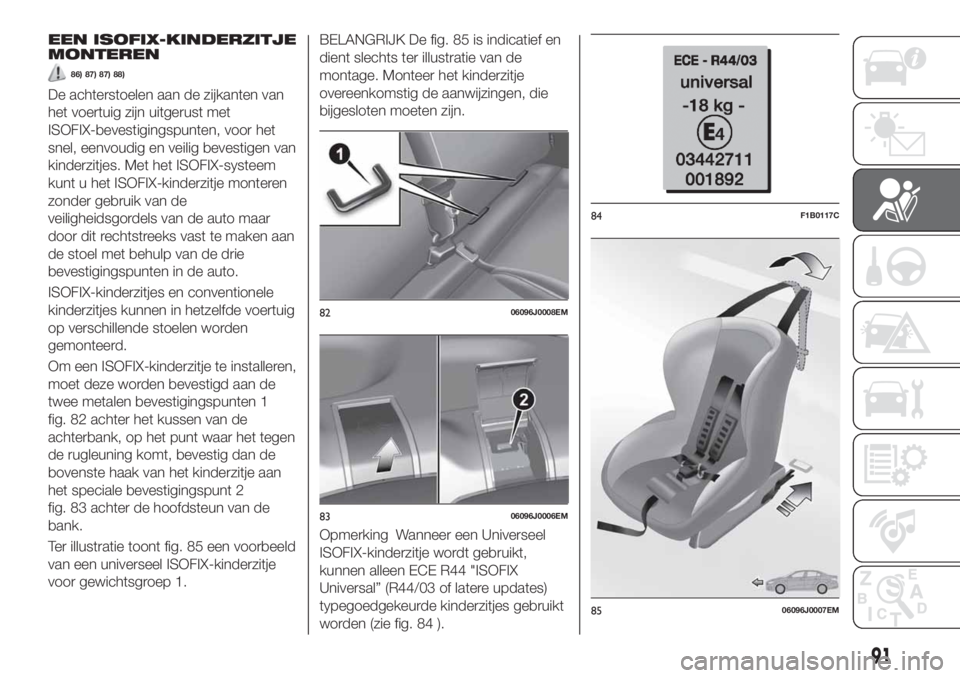

EEN ISOFIX-KINDERZITJE
MONTEREN
86) 87) 87) 88)
De achterstoelen aan de zijkanten van
het voertuig zijn uitgerust met
ISOFIX-bevestigingspunten, voor het
snel, eenvoudig en veilig bevestigen van
kinderzitjes. Met het ISOFIX-systeem
kunt u het ISOFIX-kinderzitje monteren
zonder gebruik van de
veiligheidsgordels van de auto maar
door dit rechtstreeks vast te maken aan
de stoel met behulp van de drie
bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te installeren,
moet deze worden bevestigd aan de
twee metalen bevestigingspunten 1
fig. 82 achter het kussen van de
achterbank, op het punt waar het tegen
de rugleuning komt, bevestig dan de
bovenste haak van het kinderzitje aan
het speciale bevestigingspunt 2
fig. 83 achter de hoofdsteun van de
bank.
Ter illustratie toont fig. 85 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 85 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
Opmerking Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 84 ).
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
91
Page 94 of 260

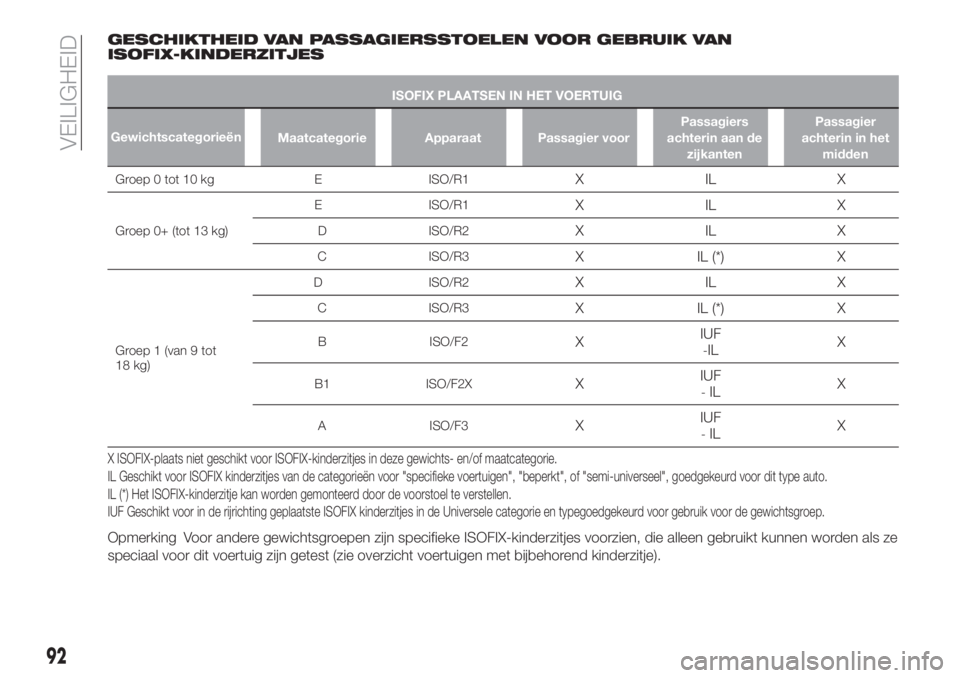

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN
ISOFIX-KINDERZITJES
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën
Maatcategorie Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier
achterin in het
midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ (tot 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën voor "specifieke voertuigen", "beperkt", of "semi-universeel", goedgekeurd voor dit typeauto.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
Opmerking Voor andere gewichtsgroepen zijn specifieke ISOFIX-kinderzitjes voorzien, die alleen gebruikt kunnen worden als ze
speciaal voor dit voertuig zijn getest (zie overzicht voertuigen met bijbehorend kinderzitje).
92
VEILIGHEID
Page 95 of 260

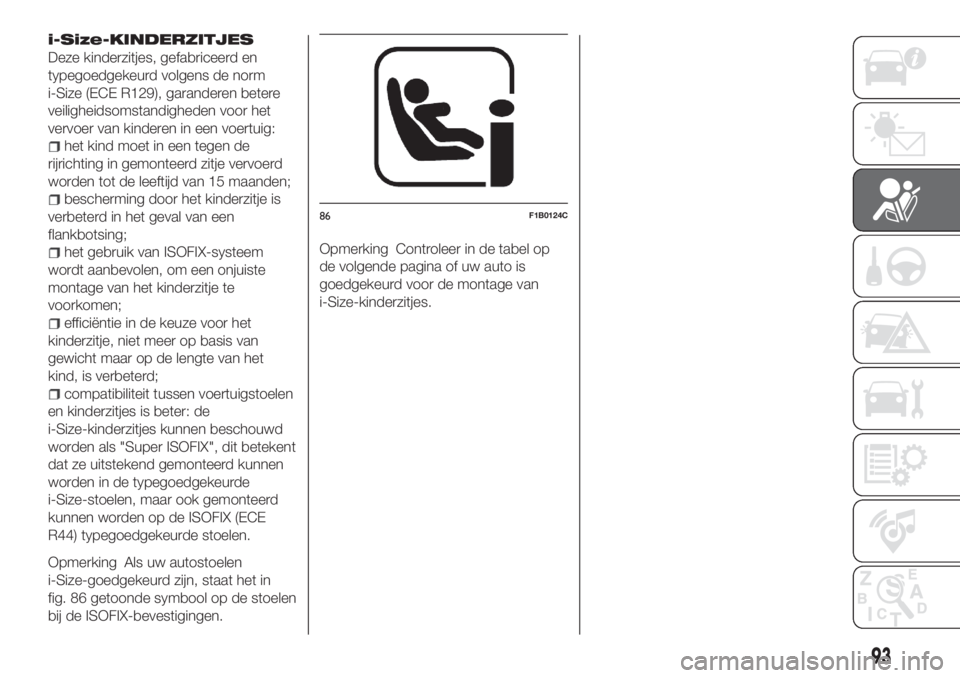

i-Size-KINDERZITJES
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen in een voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;
compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de
i-Size-kinderzitjes kunnen beschouwd
worden als "Super ISOFIX", dit betekent
dat ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE
R44) typegoedgekeurde stoelen.
Opmerking Als uw autostoelen
i-Size-goedgekeurd zijn, staat het in
fig. 86 getoonde symbool op de stoelen
bij de ISOFIX-bevestigingen.Opmerking Controleer in de tabel op
de volgende pagina of uw auto is
goedgekeurd voor de montage van
i-Size-kinderzitjes.
86F1B0124C
93
Page 97 of 260

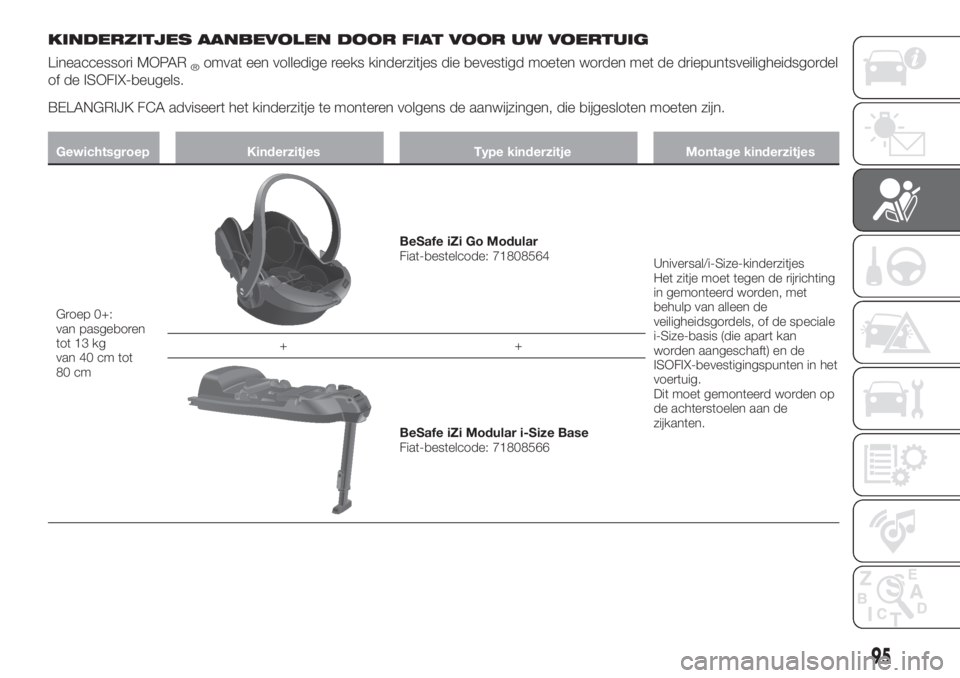

KINDERZITJES AANBEVOLEN DOOR FIAT VOOR UW VOERTUIG
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+:
van pasgeboren
tot 13 kg
van 40 cm tot
80 cm
BeSafe iZi Go Modular
Fiat-bestelcode: 71808564
Universal/i-Size-kinderzitjes
Het zitje moet tegen de rijrichting
in gemonteerd worden, met
behulp van alleen de
veiligheidsgordels, of de speciale
i-Size-basis (die apart kan
worden aangeschaft) en de
ISOFIX-bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten. ++
BeSafe iZi Modular i-Size Base
Fiat-bestelcode: 71808566
95
Page 99 of 260

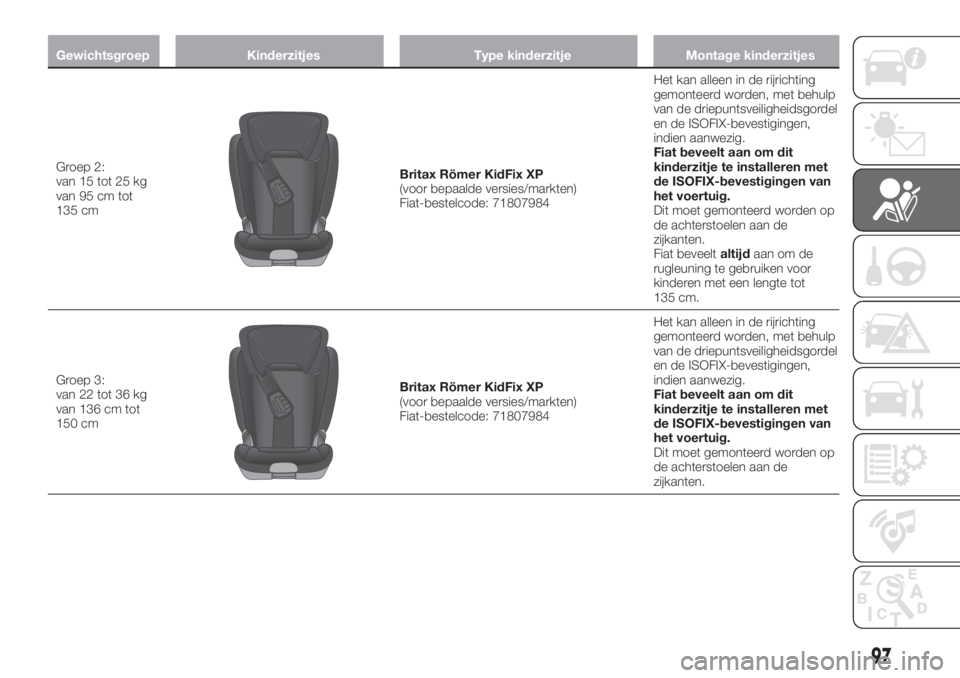

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 2:
van 15 tot 25 kg
van 95 cm tot
135 cmBritax Römer KidFix XP
(voor bepaalde versies/markten)
Fiat-bestelcode: 71807984Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
Fiat beveeltaltijdaan om de
rugleuning te gebruiken voor
kinderen met een lengte tot
135 cm.
Groep 3:
van 22 tot 36 kg
van 136 cm tot
150 cm
Britax Römer KidFix XP
(voor bepaalde versies/markten)
Fiat-bestelcode: 71807984Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
97
Page 100 of 260

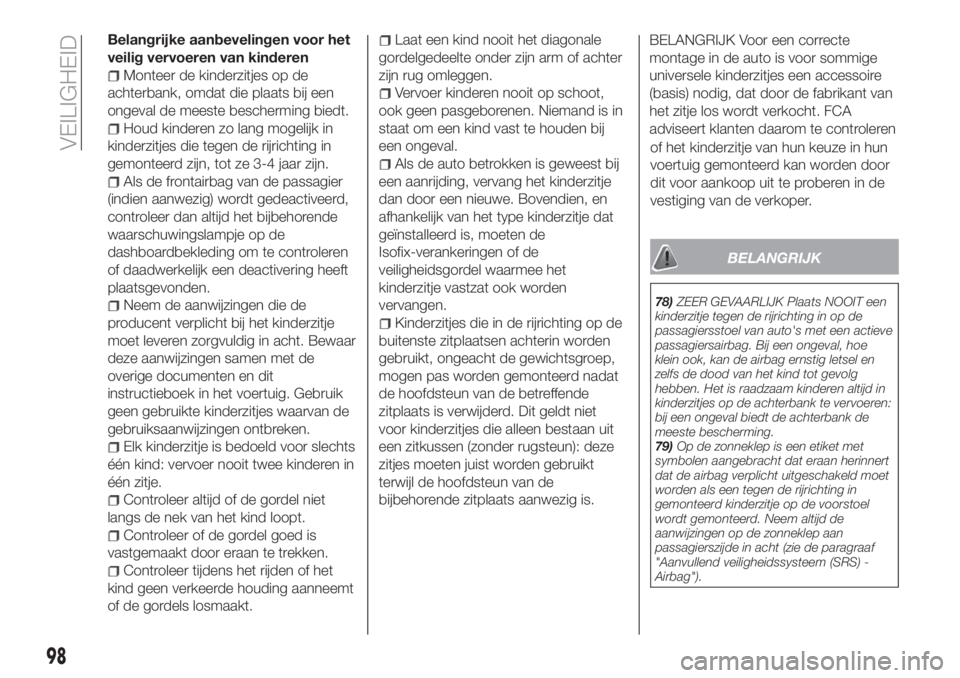

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting in
gemonteerd zijn, tot ze 3-4 jaar zijn.
Als de frontairbag van de passagier
(indien aanwezig) wordt gedeactiveerd,
controleer dan altijd het bijbehorende
waarschuwingslampje op de
dashboardbekleding om te controleren
of daadwerkelijk een deactivering heeft
plaatsgevonden.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze aanwijzingen samen met de
overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Als de auto betrokken is geweest bij
een aanrijding, vervang het kinderzitje
dan door een nieuwe. Bovendien, en
afhankelijk van het type kinderzitje dat
geïnstalleerd is, moeten de
Isofix-verankeringen of de
veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
Kinderzitjes die in de rijrichting op de
buitenste zitplaatsen achterin worden
gebruikt, ongeacht de gewichtsgroep,
mogen pas worden gemonteerd nadat
de hoofdsteun van de betreffende
zitplaats is verwijderd. Dit geldt niet
voor kinderzitjes die alleen bestaan uit
een zitkussen (zonder rugsteun): deze
zitjes moeten juist worden gebruikt
terwijl de hoofdsteun van de
bijbehorende zitplaats aanwezig is.
BELANGRIJK Voor een correcte
montage in de auto is voor sommige
universele kinderzitjes een accessoire
(basis) nodig, dat door de fabrikant van
het zitje los wordt verkocht. FCA
adviseert klanten daarom te controleren
of het kinderzitje van hun keuze in hun
voertuig gemonteerd kan worden door
dit voor aankoop uit te proberen in de
vestiging van de verkoper.
BELANGRIJK
78)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.
79)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").
98
VEILIGHEID
Page 101 of 260

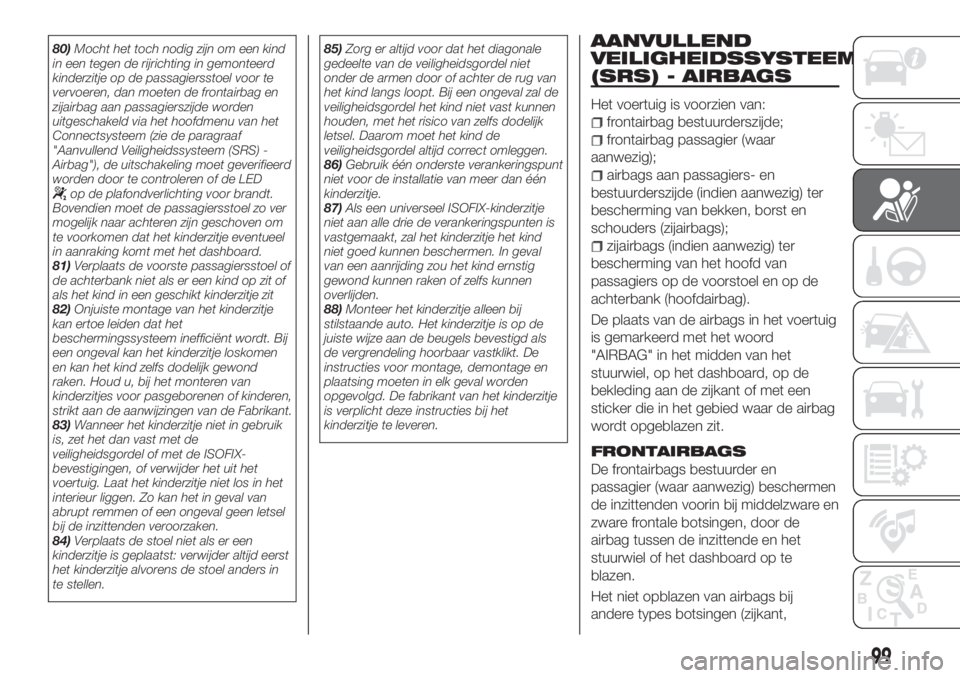

80)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
Connectsysteem (zie de paragraaf
"Aanvullend Veiligheidssysteem (SRS) -
Airbag"), de uitschakeling moet geverifieerd
worden door te controleren of de LED
op de plafondverlichting voor brandt.
Bovendien moet de passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om
te voorkomen dat het kinderzitje eventueel
in aanraking komt met het dashboard.
81)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit of
als het kind in een geschikt kinderzitje zit
82)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de Fabrikant.
83)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
84)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.85)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen door of achter de rug van
het kind langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
86)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
87)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.
88)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als
de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.
AANVULLEND
VEILIGHEIDSSYSTEEM
(SRS) - AIRBAGS
Het voertuig is voorzien van:
frontairbag bestuurderszijde;
frontairbag passagier (waar
aanwezig);
airbags aan passagiers- en
bestuurderszijde (indien aanwezig) ter
bescherming van bekken, borst en
schouders (zijairbags);
zijairbags (indien aanwezig) ter
bescherming van het hoofd van
passagiers op de voorstoel en op de
achterbank (hoofdairbag).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags bestuurder en
passagier (waar aanwezig) beschermen
de inzittenden voorin bij middelzware en
zware frontale botsingen, door de
airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.
Het niet opblazen van airbags bij
andere types botsingen (zijkant,
99
Page 256 of 260

motorcode..............194
typeplaatje met
identificatiegegevens........193
Instapverlichting..............22
Interieur (reiniging)............191
Interieurverlichting.............23
ISOFIX-kinderzitje (montage)......91
iTPMS (indirect Tyre Pressure
Monitoring System)..........77
Kentekenverlichting (lamp
vervangen)...............138
Kinderen veilig vervoeren........87
Kinderslot..................12
Kinderzitjes.................87
Klimaatregeling...............26
Koplampen (reiniging)..........190
Koplampen met Xenon
gasontladingslampen
grootlicht/dimlicht (lamp
vervangen)...............137
Lakwerk (reiniging en onderhoud) . .189
Lamp buitenverlichting vervangen......................135
Lampen
Soorten lampen...........133
Lampjes en berichten...........49
Loslaten hendel (automatische
transmissie)..............155
Luchtroosters in interieur.........26
Mistlampen................20
Mistlampen (lamp vervangen).....135Mopar Connect.............242
Motor....................195
code..................194
Motorkap..................32
Motorolie (niveau controleren).....180
Motorolie (verbruik)...........180
Motorruimte................171
Motorruimte (uitspuiten)........190
Multifunctioneel display..........41
Niveaus controleren..........171
Noodstart.................151
Officiële typegoedkeuringen.....243
Onderhoudsprocedures........184
Onderhoudsschema..........160
Parkeerlichten...............21
Parkeerrem................108
Parkeersensoren.............118
Passieve/actieve veiligheid
(LPG-systeem).............36
PBA (systeem)...............70
Periodieke controles
(geprogrammeerd
onderhoudsschema).........170
Plafondverlichting voor..........23
Portieren...................12
Prestaties (topsnelheid).........215
Regensensor...............25
Remlichten (lamp vervangen).....137
Remmen..................189Richtingaanwijzers............21
Richtingaanwijzers achter (lamp
vervangen)...............137
Richtingaanwijzers zijkant (lamp
vervangen)...............136
Richtlijnen voor de behandeling
van het voertuig aan het einde
van de levensduur..........217
Rijhulpsystemen..............73
Ruiten (reinigen).............190
Ruitenwisser
wisserbladen vervangen......185
Ruitenwisser/-sproeier..........24
"Intelligente" wis-/wasfunctie....24
SBR (Seat Belt Reminder).......82
SBR-systeem (Seat Belt
Reminder)................82
Slepen van het voertuig........157
Sleutel verwijderen (automatische
versnellingsbak)............155
Sleutels....................9
sleutel met afstandsbediening....9
Sneeuwkettingen............187
Snelheidsbegrenzer...........114
SRS (aanvullend
veiligheidssysteem)..........99
Stadslicht achter (lamp
vervangen)...............137
Starten met hulpaccu..........151
Stoelen....................14
Stop/Start-systeem...........113
ALFABETISCH REGISTER
