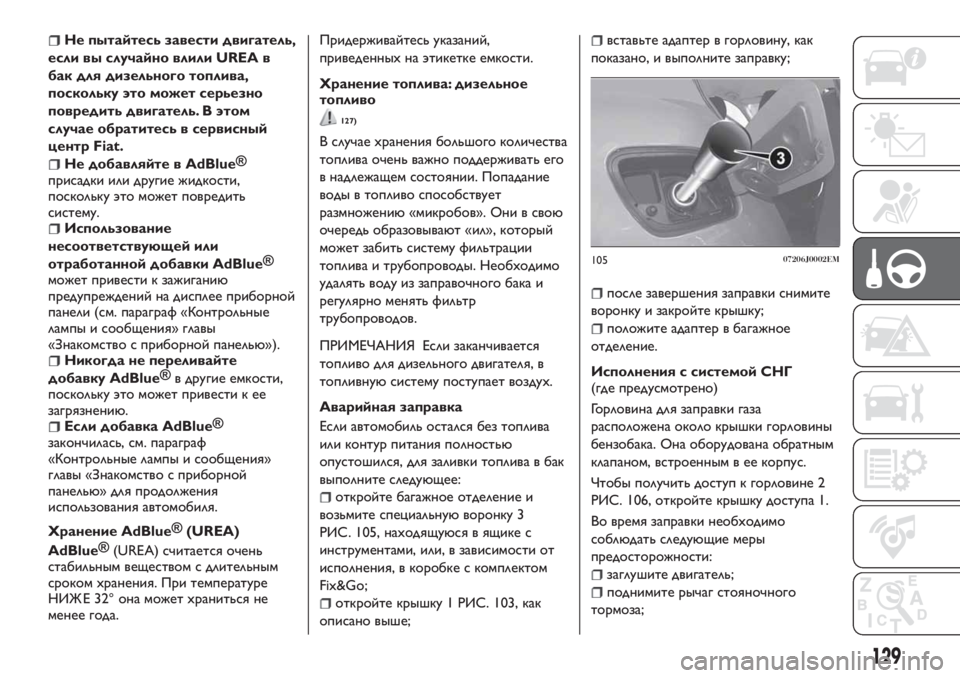

Не пытайтесь завести двигатель,
если вы случайно влили UREA в
бак для дизельного топлива,
поскольку это может серьезно
повредить двигатель. В этом
случае обратитесь в сервисный
центр Fiat.
Не добавляйте вAdBlue®
присадки или другие жидкости,
поскольку это может повредить
систему.
Использование
несоответствующей или
отработанной добавки
AdBlue®
может привести к зажиганию
предупреждений на дисплее приборной
панели (см. параграф «Контрольные
лампы и сообщения» главы
«Знакомство с приборной панелью»).
Никогда не переливайте
добавку
AdBlue®
в другие емкости,
поскольку это может привести к ее
загрязнению.
Если добавкаAdBlue®
закончилась, см. параграф
«Контрольные лампы и сообщения»
главы «Знакомство с приборной
панелью» для продолжения
использования автомобиля.
Хранение
AdBlue®
(UREA)
AdBlue®
(UREA) считается очень
стабильным веществом с длительным
сроком хранения. При температуре
НИЖ Е 32° она может храниться не
менее года.Придерживайтесь указаний,
приведенных на этикетке емкости.
Хранение топлива: дизельное
топливо
127)
В случае хранения большого количества
топлива очень важно поддерживать его
в надлежащем состоянии. Попадание
воды в топливо способствует
размножению«микробов». Они в свою
очередь образовывают «ил», который
может забить систему фильтрации
топлива и трубопроводы. Необходимо
удалять воду из заправочного бака и
регулярно менять фильтр
трубопроводов.
ПРИМЕЧАНИЯ Если заканчивается
топливо для дизельного двигателя, в
топливнуюсистему поступает воздух.
Аварийная заправка
Если автомобиль остался без топлива
или контур питания полностью
опустошился, для заливки топлива в бак
выполните следующее:
откройте багажное отделение и
возьмите специальнуюворонку 3
РИС. 105, находящуюся в ящике с
инструментами, или, в зависимости от
исполнения, в коробке с комплектом
Fix&Go;
откройте крышку 1 РИС. 103, как
описано выше;
вставьте адаптер в горловину, как
показано, и выполните заправку;
после завершения заправки снимите
воронку и закройте крышку;
положите адаптер в багажное
отделение.
Исполнения с системой СНГ
(где предусмотрено)
Горловина для заправки газа
расположена около крышки горловины
бензобака. Она оборудована обратным
клапаном, встроенным в ее корпус.
Чтобы получить доступ к горловине 2
РИС. 106, откройте крышку доступа 1.
Во время заправки необходимо
соблюдать следующие меры
предосторожности:
заглушите двигатель;
поднимите рычаг стояночного
тормоза;
10507206J0002EM
129

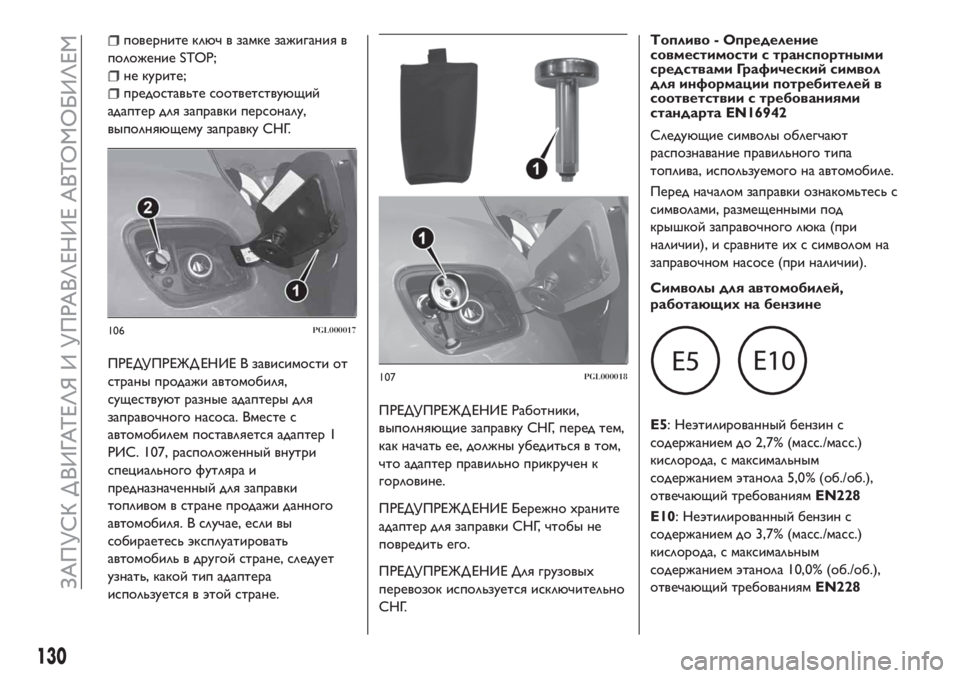

поверните ключ в замке зажигания в
положение STOP;
не курите;
предоставьте соответствующий
адаптер для заправки персоналу,
выполняющему заправку СНГ.
ПРЕДУПРЕЖД ЕНИЕ В зависимости от
страны продажи автомобиля,
существуют разные адаптеры для
заправочного насоса. Вместе с
автомобилем поставляется адаптер 1
РИС. 107, расположенный внутри
специального футляра и
предназначенный для заправки
топливом в стране продажи данного
автомобиля. В случае, если вы
собираетесь эксплуатировать
автомобиль в другой стране, следует
узнать, какой тип адаптера
используется в этой стране.ПРЕДУПРЕЖД ЕНИЕ Работники,
выполняющие заправку СНГ, перед тем,
как начать ее, должны убедиться в том,
что адаптер правильно прикручен к
горловине.
ПРЕДУПРЕЖД ЕНИЕ Бережно храните
адаптер для заправки СНГ, чтобы не
повредить его.
ПРЕДУПРЕЖД ЕНИЕ Для грузовых
перевозок используется исключительно
СНГ.Топливо - Определение
совместимости с транспортными
средствами Графический символ
для информации потребителей в
соответствии с требованиями
стандарта EN16942
Следующие символы облегчают
распознавание правильного типа
топлива, используемого на автомобиле.
Перед началом заправки ознакомьтесь с
символами, размещенными под
крышкой заправочного люка (при
наличии), и сравните их с символом на
заправочном насосе (при наличии).
Символы для автомобилей,
работающихна бензине
E5: Неэтилированный бензин с
содержанием до 2,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 5,0% (об./об.),
отвечающий требованиямEN228
E10: Неэтилированный бензин с
содержанием до 3,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 10,0% (об./об.),
отвечающий требованиямEN228
106PGL000017
107PGL000018
130
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

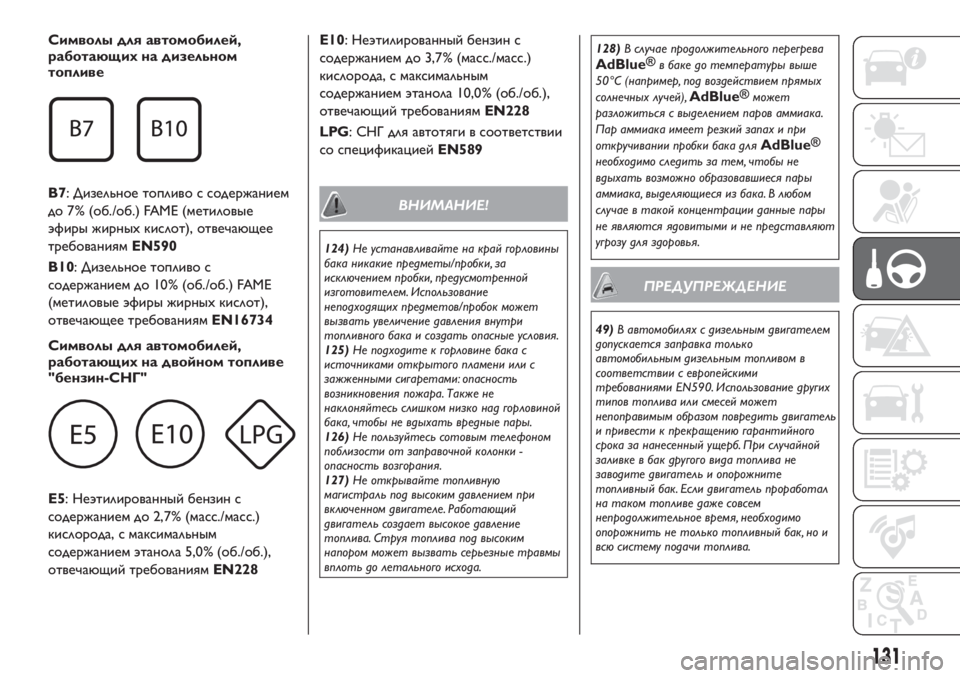

Символы для автомобилей,
работающихна дизельном
топливе
B7: Дизельное топливо с содержанием
до 7% (об./об.) FAME (метиловые
эфиры жирных кислот), отвечающее
требованиямEN590
B10: Дизельное топливо с
содержанием до 10% (об./об.) FAME
(метиловые эфиры жирных кислот),
отвечающее требованиямEN16734
Символы для автомобилей,
работающихна двойном топливе
"бензин-СНГ"
E5: Неэтилированный бензин с
содержанием до 2,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 5,0% (об./об.),
отвечающий требованиямEN228E10: Неэтилированный бензин с
содержанием до 3,7% (масс./масс.)
кислорода, с максимальным
содержанием этанола 10,0% (об./об.),
отвечающий требованиямEN228
LPG: СНГ для автотяги в соответствии
со спецификациейEN589
ВНИМАНИЕ!
124)Не устанавливайте на край горловины
бака никакие предметы/пробки, за
исключением пробки, предусмотренной
изготовителем. Использование
неподходящих предметов/пробок может
вызвать увеличение давления внутри
топливного бака и создать опасные условия.
125)Не подходите к горловине бака с
источниками открытого пламени или с
зажженными сигаретами: опасность
возникновения пожара. Также не
наклоняйтесь слишком низко над горловиной
бака, чтобы не вдыхать вредные пары.
126)Не пользуйтесь сотовым телефоном
поблизости от заправочной колонки -
опасность возгорания.
127)Не открывайте топливную
магистраль под высоким давлением при
включенном двигателе. Работающий
двигатель создает высокое давление
топлива. Струя топлива под высоким
напором может вызвать серьезные травмы
вплоть до летального исхода.128)В случае продолжительного перегрева
AdBlue®
в баке до температуры выше
50°C (например, под воздействием прямых
солнечных лучей),
AdBlue®
может
разложиться с выделением паров аммиака.
Пар аммиака имеет резкий запах и при
откручивании пробки бака для
AdBlue®
необходимо следить за тем, чтобы не
вдыхать возможно образовавшиеся пары
аммиака, выделяющиеся из бака. В любом
случае в такой концентрации данные пары
не являются ядовитыми и не представляют
угрозу для здоровья.
ПРЕДУПРЕЖДЕНИЕ
49)В автомобилях с дизельным двигателем
допускается заправка только
автомобильным дизельным топливом в
соответствии с европейскими
требованиями EN590. Использование других
типов топлива или смесей может
непоправимым образом повредить двигатель
и привести к прекращению гарантийного
срока за нанесенный ущерб. При случайной
заливке в бак другого вида топлива не
заводите двигатель и опорожните
топливный бак. Если двигатель проработал
на таком топливе даже совсем
непродолжительное время, необходимо
опорожнить не только топливный бак, но и
всю систему подачи топлива.
131

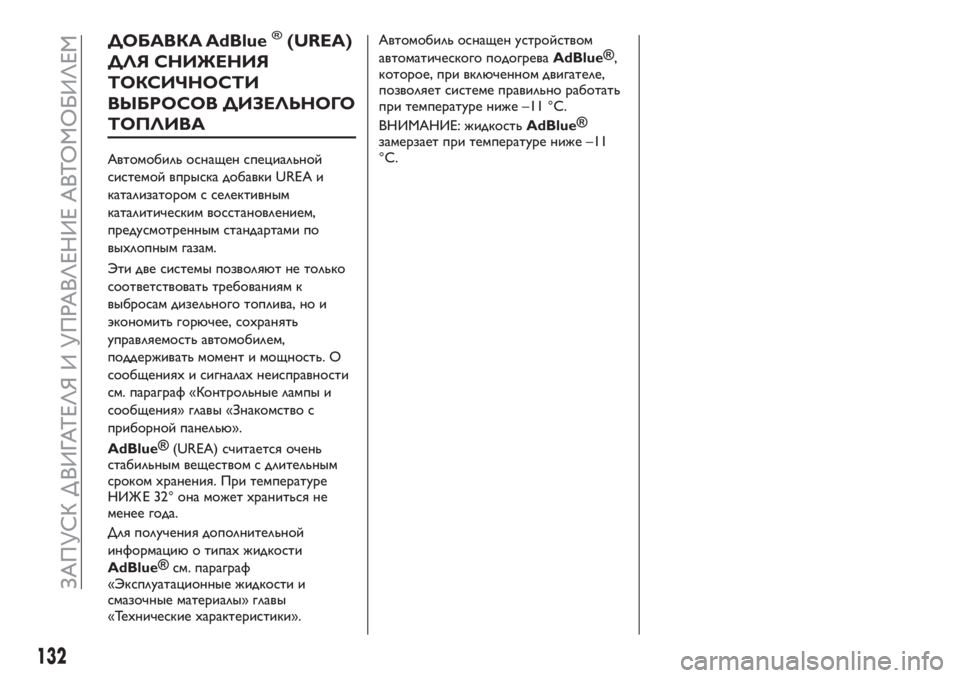

ДОБАВКА AdBlue®(UREA)
ДЛЯ СНИЖЕНИЯ
ТОКСИЧНОСТИ
ВЫБРОСОВ ДИЗЕЛЬНОГО
ТОПЛИВА
Автомобиль оснащен специальной
системой впрыска добавки UREA и
катализатором с селективным
каталитическим восстановлением,
предусмотренным стандартами по
выхлопным газам.
Эти две системы позволяют не только
соответствовать требованиям к
выбросам дизельного топлива, но и
экономить горючее, сохранять
управляемость автомобилем,
поддерживать момент и мощность. О
сообщениях и сигналах неисправности
см. параграф «Контрольные лампы и
сообщения» главы «Знакомство с
приборной панелью».
AdBlue®
(UREA) считается очень
стабильным веществом с длительным
сроком хранения. При температуре
НИЖ Е 32° она может храниться не
менее года.
Для получения дополнительной
информациюо типах жидкости
AdBlue®
см. параграф
«Эксплуатационные жидкости и
смазочные материалы» главы
«Технические характеристики».Автомобиль оснащен устройством
автоматического подогрева
AdBlue®
,
которое, при включенном двигателе,
позволяет системе правильно работать
при температуре ниже –11 °C.
ВНИМАНИЕ: жидкость
AdBlue®
замерзает при температуре ниже –11
°C.
132
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит лампочка?
Может случиться, что какие-либо
неисправности мешают поездке.
На страницах, посвященных
чрезвычайным ситуациям, можно найти
информацию, которая поможет
самостоятельно и спокойно выйти из
критических положений.
В аварийных случаях рекомендуется
звонить по телефону горячей линии,
указанному в гарантийной книжке.
Вы также можете позвонить по общему
национальному или международному
номеру горячей линии, чтобы найти
ближайший сервисный центр Fiat .АВАРИЙНЫЕ ОГНИ..........134
ЗАМЕНА ЛАМПЫ............134
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ . . .141
ЗАМЕНА КОЛЕСА............146
КОМПЛЕКТ FIX&GO..........150
АВАРИЙНЫЙ ЗАПУСК........153
СИСТЕМА БЛОК ИРОВК И
ПОДАЧИ ТОПЛИВА..........155
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ .................157
БУКСИРОВКА АВТОМОБИЛЯ. . . .159
133

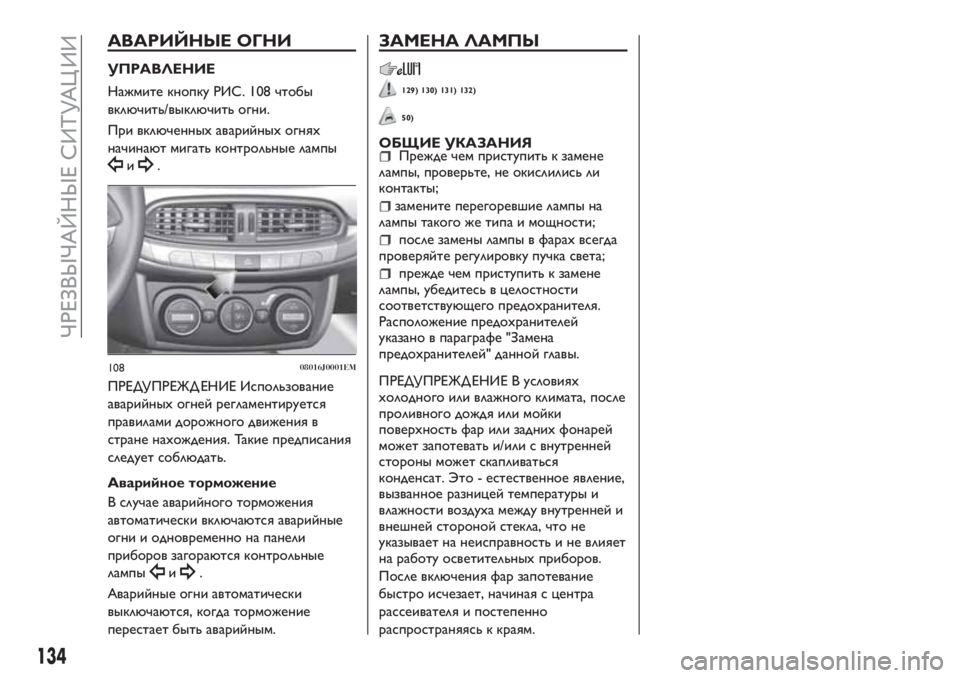

АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопку РИС. 108 чтобы
включить/выключить огни.
При включенных аварийных огнях
начинают мигать контрольные лампы
и.
ПРЕДУПРЕЖД ЕНИЕ Использование
аварийных огней регламентируется
правилами дорожного движения в
стране нахождения. Такие предписания
следует соблюдать.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели
приборов загораются контрольные
лампы
и.
Аварийные огни автоматически
выключаются, когда торможение
перестает быть аварийным.
ЗАМЕНА ЛАМПЫ
129) 130) 131) 132)
50)
ОБЩИЕ УКАЗАНИЯПрежде чем приступить к замене
лампы, проверьте, не окислились ли
контакты;
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарах всегда
проверяйте регулировку пучка света;
прежде чем приступить к замене
лампы, убедитесь в целостности
соответствующего предохранителя.
Расположение предохранителей
указано в параграфе "Замена
предохранителей" данной главы.
ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это - естественное явление,
вызванное разницей температуры и
влажности воздуха между внутренней и
внешней стороной стекла, что не
указывает на неисправность и не влияет
на работу осветительных приборов.
После включения фар запотевание
быстро исчезает, начиная с центра
рассеивателя и постепенно
распространяясь к краям.10808016J0001EM
134
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

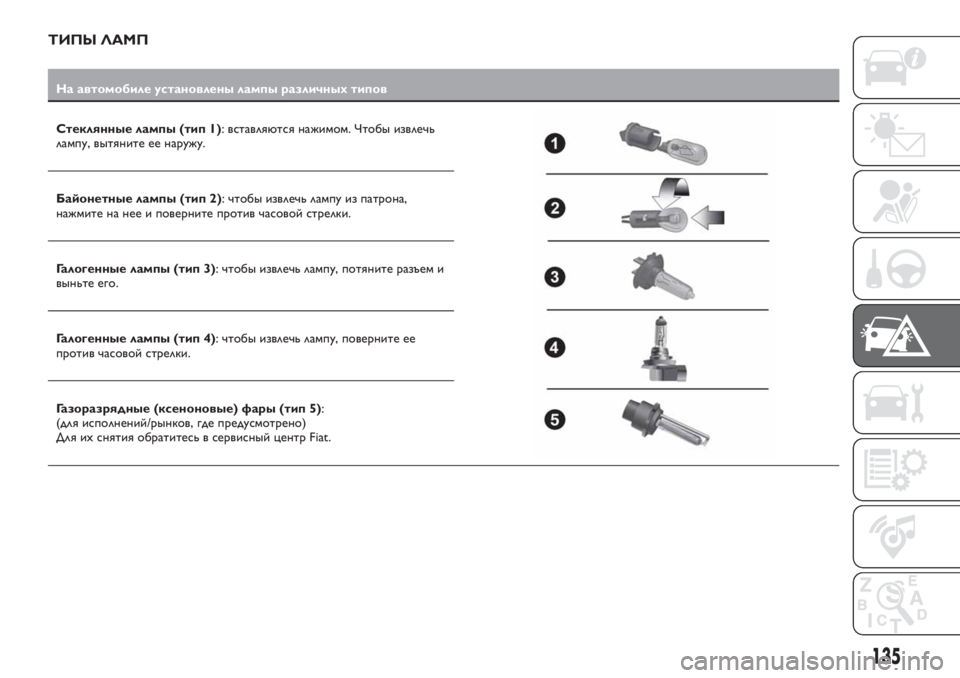

ТИПЫ ЛАМП
На автомобиле установлены лампы различныхтипов
Стеклянные лампы (тип 1): вставляются нажимом. Чтобы извлечь
лампу, вытяните ее наружу.
Байонетные лампы (тип 2): чтобы извлечь лампу из патрона,
нажмите на нее и поверните против часовой стрелки.
Галогенные лампы (тип 3): чтобы извлечь лампу, потяните разъем и
выньте его.
Галогенные лампы (тип 4): чтобы извлечь лампу, поверните ее
против часовой стрелки.
Газоразрядные (ксеноновые) фары (тип 5):
(для исполнений/рынков, где предусмотрено)
Для их снятия обратитесь в сервисный центр Fiat.
135

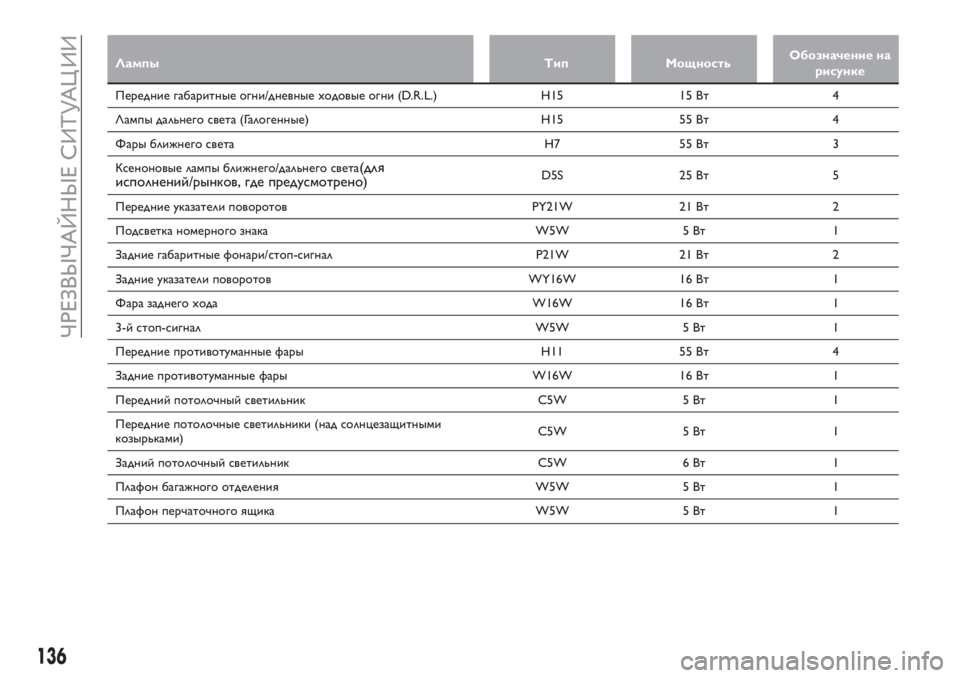

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни (D.R.L.) H15 15 Вт 4
Лампы дальнего света (Галогенные) H15 55 Вт 4
Фары ближнего света H7 55 Вт 3
Ксеноновые лампы ближнего/дальнего света
(для
исполнений/рынков, где предусмотрено)D5S 25 Вт 5
Передние указатели поворотов PY21W 21 Вт 2
Подсветка номерного знака W5W 5 Вт 1
Задние габаритные фонари/стоп-сигнал P21W 21 Вт 2
Задние указатели поворотов WY16W 16 Вт 1
Фара заднего хода W16W 16 Вт 1
3-й стоп-сигнал W5W 5 Вт 1
Передние противотуманные фары H11 55 Вт 4
Задние противотуманные фары W16W 16 Вт 1
Передний потолочный светильник C5W 5 Вт 1
Передние потолочные светильники (над солнцезащитными
козырьками)C5W 5 Вт 1
Задний потолочный светильник C5W 6 Вт 1
Плафон багажного отделения W5W 5 Вт 1
Плафон перчаточного ящика W5W 5 Вт 1
136
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

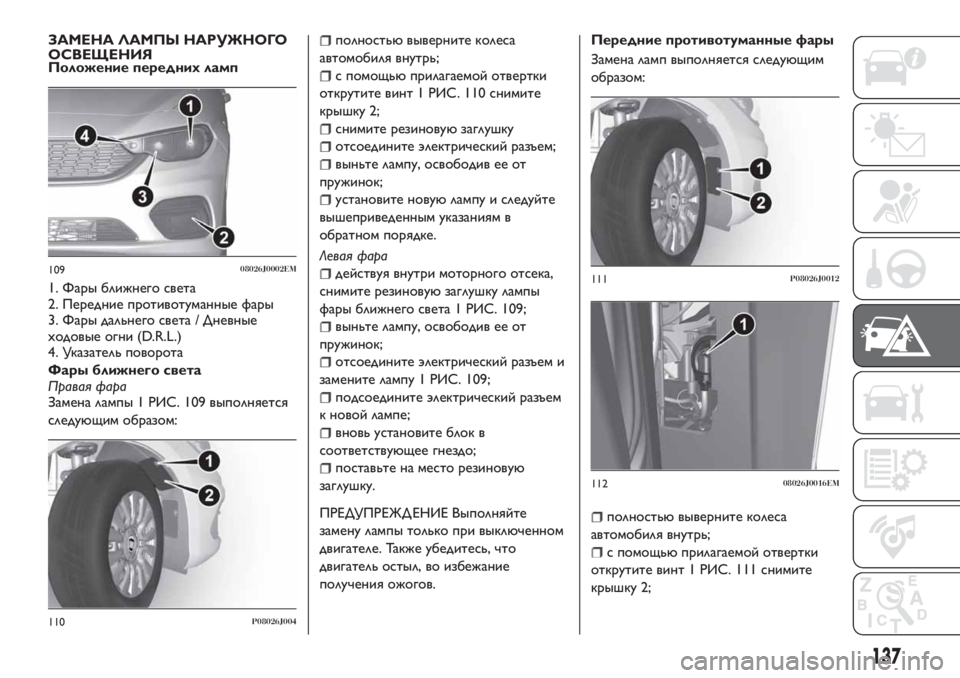

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Положение переднихламп
1. Фары ближнего света
2. Передние противотуманные фары
3. Фары дальнего света / Дневные
ходовые огни (D.R.L.)
4. Указатель поворота
Фары ближнего света
Правая фара
Замена лампы 1 РИС. 109 выполняется
следующим образом:
полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 110 снимите
крышку 2;
снимите резиновуюзаглушку
отсоедините электрический разъем;
выньте лампу, освободив ее от
пружинок;
установите новуюлампу и следуйте
вышеприведенным указаниям в
обратном порядке.
Левая фара
действуя внутри моторного отсека,
снимите резиновуюзаглушку лампы
фары ближнего света 1 РИС. 109;
выньте лампу, освободив ее от
пружинок;
отсоедините электрический разъем и
замените лампу 1 РИС. 109;
подсоедините электрический разъем
к новой лампе;
вновь установите блок в
соответствующее гнездо;
поставьте на место резиновую
заглушку.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние противотуманные фары
Замена ламп выполняется следующим
образом:
полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 111 снимите
крышку 2;
10908026J0002EM
110P08026J004
111P08026J0012
11208026J0016EM
137

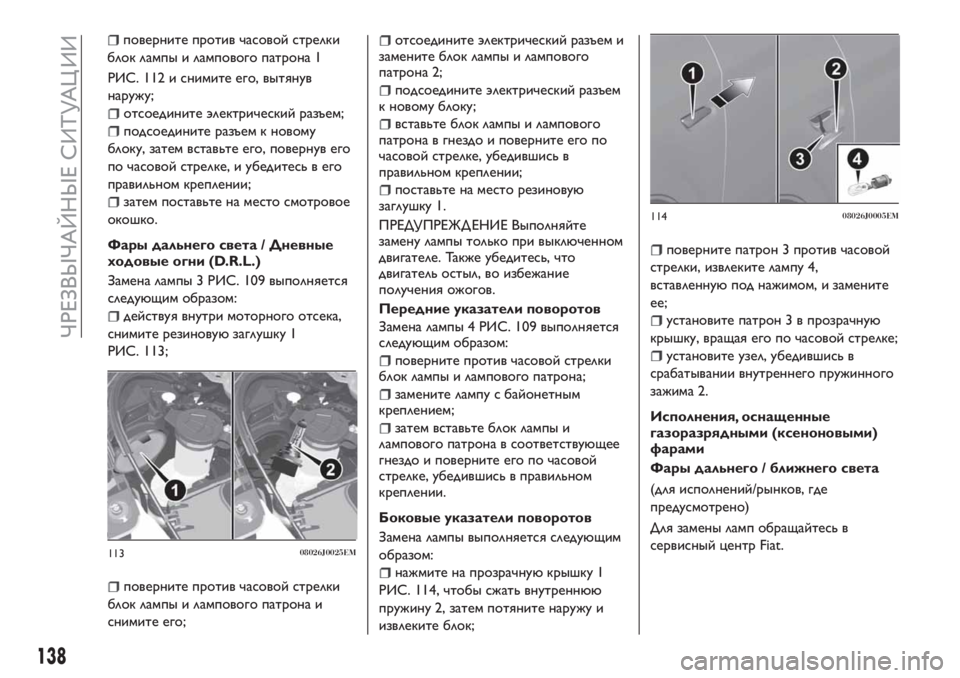

РИС. 112 и снимите его, вытянув
наружу;
отсоедините электрический разъем;
подсоедините разъем к новому
блоку, затем вставьте его, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
затем поставьте на место смотровое
окошко.
Фары дальнего света / Дневные
ходовые огни (D.R.L.)
Замена лампы 3 РИС. 109 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите резиновуюзаглушку 1
РИС. 113;
поверните против часовой стрелки
блок лампы и лампового патрона и
снимите его;
отсоедините электрический разъем и
замените блок лампы и лампового
патрона 2;
подсоедините электрический разъем
к новому блоку;
вставьте блок лампы и лампового
патрона в гнездо и поверните его по
часовой стрелке, убедившись в
правильном креплении;
поставьте на место резиновую
заглушку 1.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние указатели поворотов
Замена лампы 4 РИС. 109 выполняется
следующим образом:
поверните против часовой стрелки
блок лампы и лампового патрона;
замените лампу с байонетным
креплением;
затем вставьте блок лампы и
лампового патрона в соответствующее
гнездо и поверните его по часовой
стрелке, убедившись в правильном
креплении.
Боковые указатели поворотов
Замена лампы выполняется следующим
образом:
нажмите на прозрачнуюкрышку 1
РИС. 114, чтобы сжать внутреннюю
пружину 2, затем потяните наружу и
извлеките блок;
поверните патрон 3 против часовой
стрелки, извлеките лампу 4,
вставленнуюпод нажимом, и замените
ее;
установите патрон 3 в прозрачную
крышку, вращая его по часовой стрелке;
установите узел, убедившись в
срабатывании внутреннего пружинного
зажима 2.
Исполнения, оснащенные
газоразрядными (ксеноновыми)
фарами
Фары дальнего / ближнего света
(для исполнений/рынков, где
предусмотрено)
Для замены ламп обращайтесь в
сервисный центр Fiat.
11308026J0025EM
11408026J0005EM
138
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
поверните против часовой стрелки
блок лампы и лампового патрона 1
