Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

455
Características del vehículo

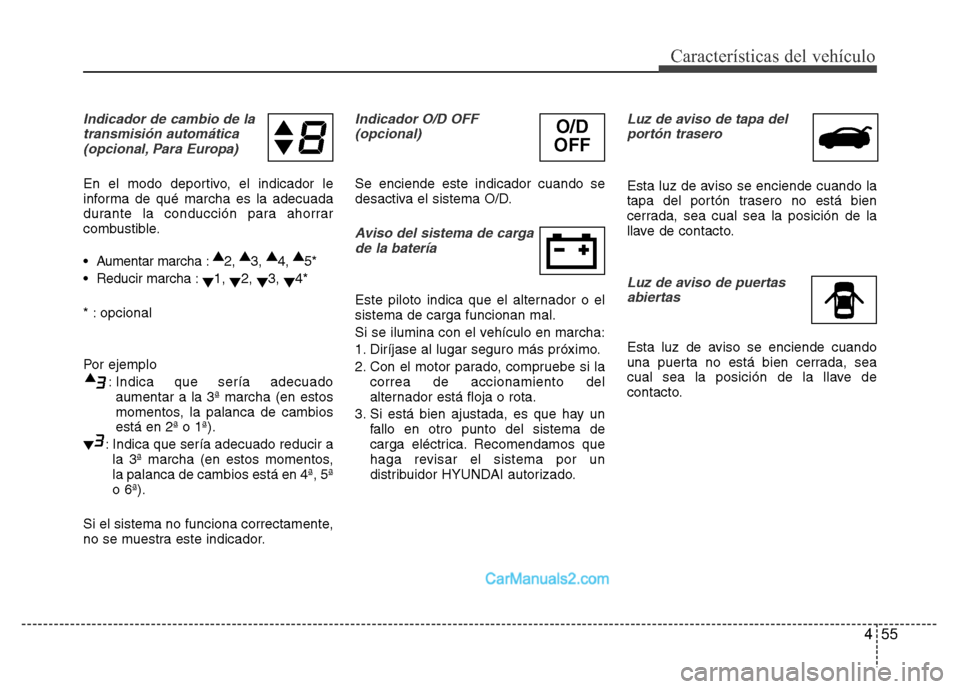

Indicador de cambio de la
transmisión automática
(opcional, Para Europa)
En el modo deportivo, el indicador le
informa de qué marcha es la adecuada
durante la conducción para ahorrar
combustible.
• Aumentar marcha :▲
2, ▲
3, ▲
4, ▲
5*
• Reducir marcha :
▼1,
▼2,
▼3,
▼4*
* : opcional
Por ejemplo
: Indica que sería adecuado
aumentar a la 3ª marcha (en estos
momentos, la palanca de cambios
está en 2ª o 1ª).
: Indica que sería adecuado reducir a
la 3ª marcha (en estos momentos,
la palanca de cambios está en 4ª, 5ª
o 6ª).
Si el sistema no funciona correctamente,
no se muestra este indicador.
Indicador O/D OFF
(opcional)
Se enciende este indicador cuando se
desactiva el sistema O/D.
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el
sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la
correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un
fallo en otro punto del sistema de
carga eléctrica. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Luz de aviso de tapa del
portón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Luz de aviso de puertas
abiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
O/D
OFF

Características del vehículo
56 4

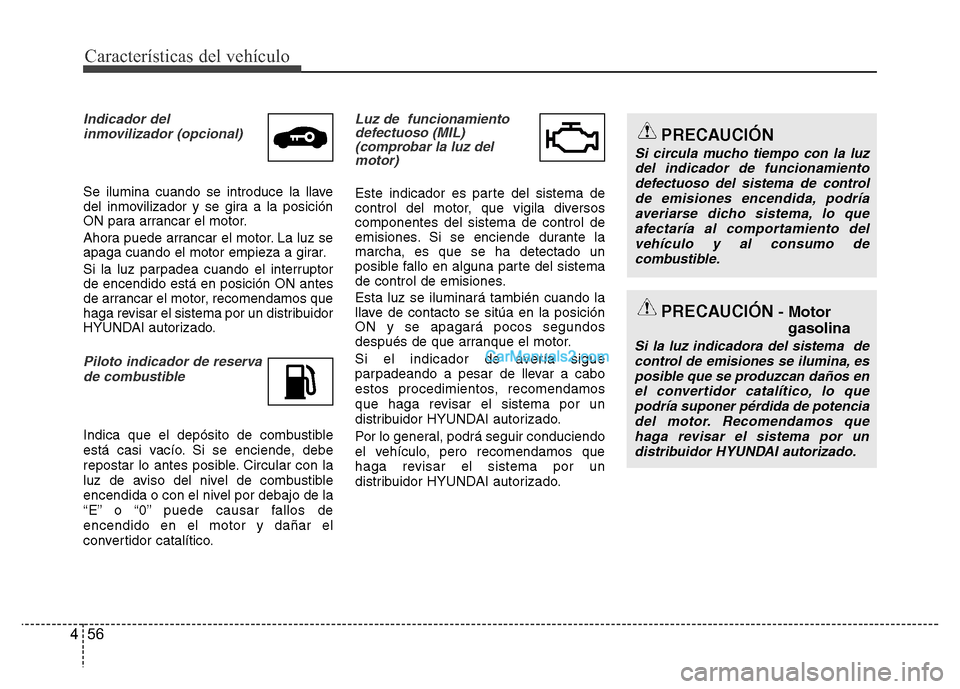

Indicador del
inmovilizador (opcional)
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si la luz parpadea cuando el interruptor
de encendido está en posición ON antes
de arrancar el motor, recomendamos que
haga revisar el sistema por un distribuidor
HYUNDAI autorizado.
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” o “0” puede causar fallos de
encendido en el motor y dañar el
convertidor catalítico.
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz del
motor)
Este indicador es parte del sistema de
control del motor, que vigila diversos
componentes del sistema de control de
emisiones. Si se enciende durante la
marcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones.
Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posición
ON y se apagará pocos segundos
después de que arranque el motor.
Si el indicador de avería sigue
parpadeando a pesar de llevar a cabo
estos procedimientos, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Por lo general, podrá seguir conduciendo
el vehículo, pero recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN- Motor
gasolina
Si la luz indicadora del sistema de
control de emisiones se ilumina, es
posible que se produzcan daños en
el convertidor catalítico, lo que
podría suponer pérdida de potencia
del motor. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento
defectuoso del sistema de control
de emisiones encendida, podría
averiarse dicho sistema, lo que
afectaría al comportamiento del
vehículo y al consumo de
combustible.

457
Características del vehículo

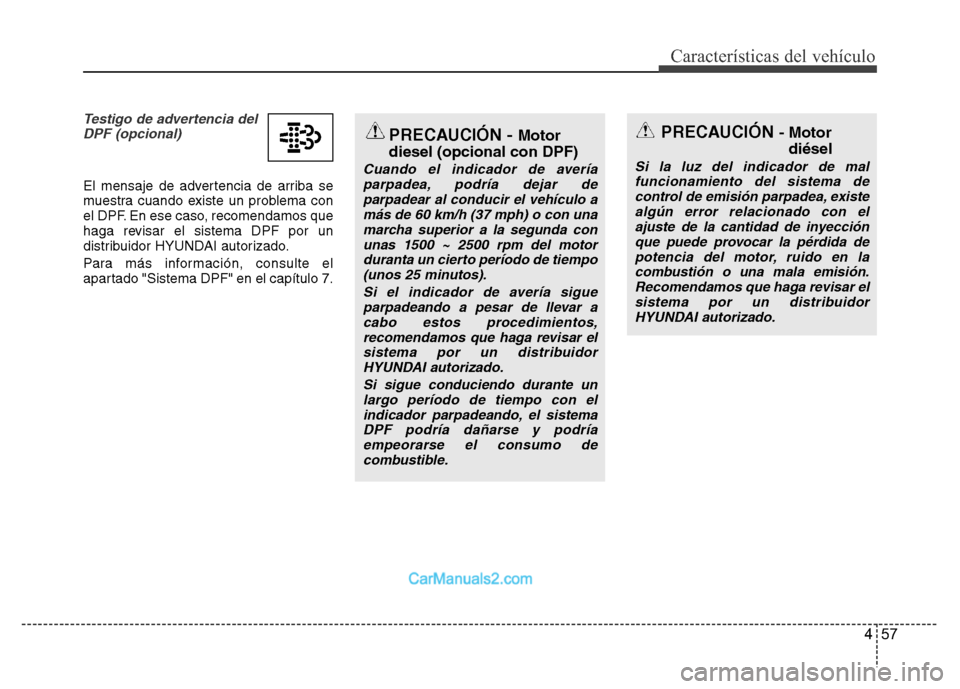

Testigo de advertencia del
DPF (opcional)
El mensaje de advertencia de arriba se
muestra cuando existe un problema con
el DPF. En ese caso, recomendamos que
haga revisar el sistema DPF por un
distribuidor HYUNDAI autorizado.
Para más información, consulte el
apartado "Sistema DPF" en el capítulo 7.
PRECAUCIÓN - Motor
diesel (opcional con DPF)
Cuando el indicador de avería
parpadea, podría dejar de
parpadear al conducir el vehículo a
más de 60 km/h (37 mph) o con una
marcha superior a la segunda con
unas 1500 ~ 2500 rpm del motor
duranta un cierto período de tiempo
(unos 25 minutos).
Si el indicador de avería sigue
parpadeando a pesar de llevar a
cabo estos procedimientos,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Si sigue conduciendo durante un
largo período de tiempo con el
indicador parpadeando, el sistema
DPF podría dañarse y podría
empeorarse el consumo de
combustible.
PRECAUCIÓN - Motor
diésel
Si la luz del indicador de mal
funcionamiento del sistema de
control de emisión parpadea, existe
algún error relacionado con el
ajuste de la cantidad de inyección
que puede provocar la pérdida de
potencia del motor, ruido en la
combustión o una mala emisión.
Recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

Características del vehículo
58 4

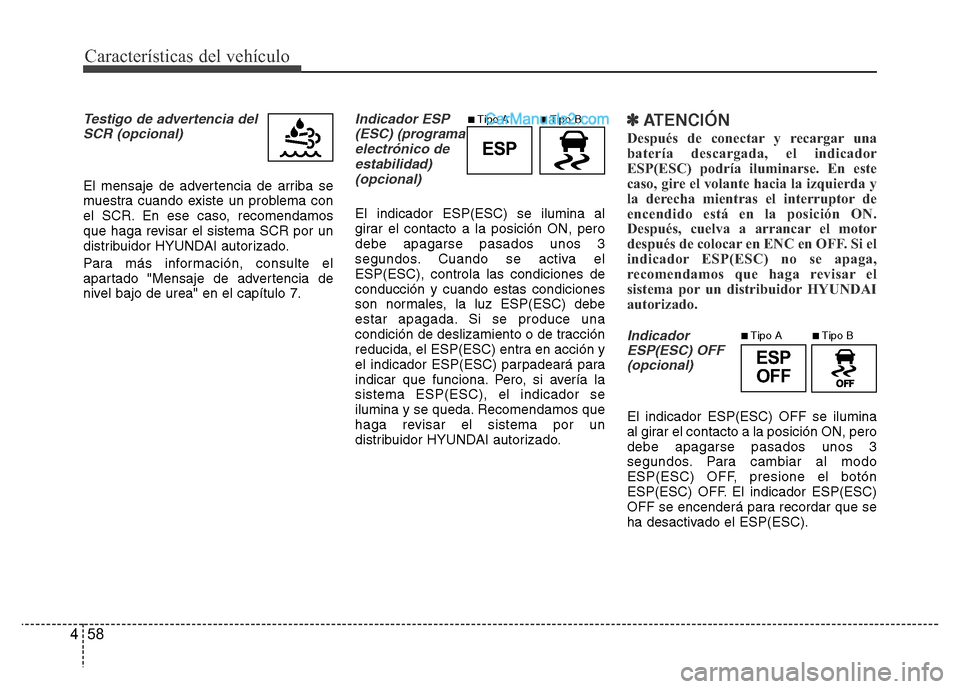

Testigo de advertencia del
SCR (opcional)
El mensaje de advertencia de arriba se
muestra cuando existe un problema con
el SCR. En ese caso, recomendamos
que haga revisar el sistema SCR por un
distribuidor HYUNDAI autorizado.
Para más información, consulte el
apartado "Mensaje de advertencia de
nivel bajo de urea" en el capítulo 7.
Indicador ESP
(ESC) (programa
electrónico de
estabilidad)
(opcional)
El indicador ESP(ESC) se ilumina al
girar el contacto a la posición ON, pero
debe apagarse pasados unos 3
segundos. Cuando se activa el
ESP(ESC), controla las condiciones de
conducción y cuando estas condiciones
son normales, la luz ESP(ESC) debe
estar apagada. Si se produce una
condición de deslizamiento o de tracción
reducida, el ESP(ESC) entra en acción y
el indicador ESP(ESC) parpadeará para
indicar que funciona. Pero, si avería la
sistema ESP(ESC), el indicador se
ilumina y se queda. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
✽ATENCIÓN
Después de conectar y recargar una
batería descargada, el indicador
ESP(ESC) podría iluminarse. En este
caso, gire el volante hacia la izquierda y
la derecha mientras el interruptor de
encendido está en la posición ON.
Después, cuelva a arrancar el motor
después de colocar en ENC en OFF. Si el
indicador ESP(ESC) no se apaga,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Indicador
ESP(ESC) OFF
(opcional)
El indicador ESP(ESC) OFF se ilumina
al girar el contacto a la posición ON, pero
debe apagarse pasados unos 3
segundos. Para cambiar al modo
ESP(ESC) OFF, presione el botón
ESP(ESC) OFF. El indicador ESP(ESC)
OFF se encenderá para recordar que se
ha desactivado el ESP(ESC).
ESP
■Tipo A■Tipo B
ESP
OFF
■Tipo A■Tipo B

459
Características del vehículo

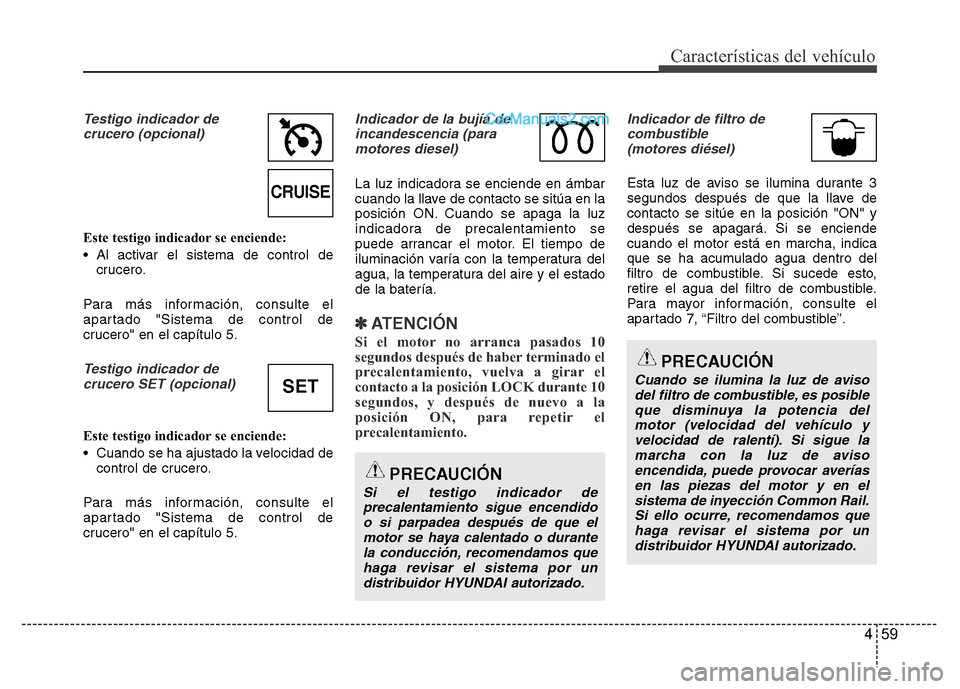

Testigo indicador de
crucero (opcional)
Este testigo indicador se enciende:
• Al activar el sistema de control de
crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Testigo indicador de
crucero SET (opcional)
Este testigo indicador se enciende:
• Cuando se ha ajustado la velocidad de
control de crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Indicador de la bujía de
incandescencia (para
motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estado
de la batería.
✽ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar el
contacto a la posición LOCK durante 10
segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
Indicador de filtro de
combustible
(motores diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave de
contacto se sitúe en la posición "ON" y
después se apagará. Si se enciende
cuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
PRECAUCIÓN
Si el testigo indicador de
precalentamiento sigue encendido
o si parpadea después de que el
motor se haya calentado o durante
la conducción, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Cuando se ilumina la luz de aviso
del filtro de combustible, es posible
que disminuya la potencia del
motor (velocidad del vehículo y
velocidad de ralentí). Si sigue la
marcha con la luz de aviso
encendida, puede provocar averías
en las piezas del motor y en el
sistema de inyección Common Rail.
Si ello ocurre, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
CRUISE
SET

Características del vehículo
60 4

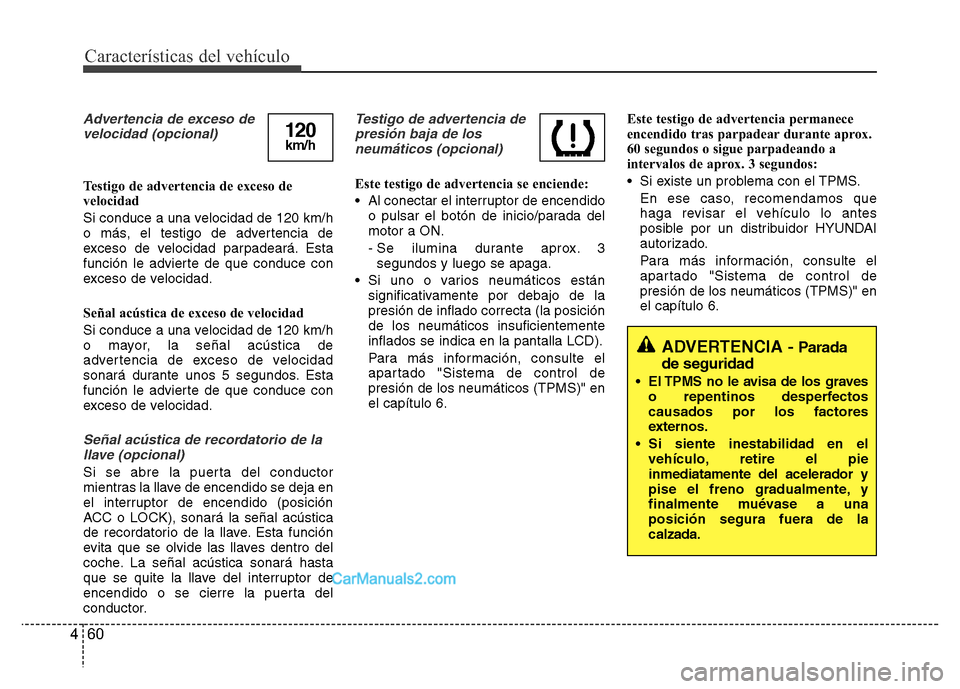

Advertencia de exceso de
velocidad (opcional)
Testigo de advertencia de exceso de
velocidad
Si conduce a una velocidad de 120 km/h
o más, el testigo de advertencia de
exceso de velocidad parpadeará. Esta
función le advierte de que conduce con
exceso de velocidad.
Señal acústica de exceso de velocidad
Si conduce a una velocidad de 120 km/h
o mayor, la señal acústica de
advertencia de exceso de velocidad
sonará durante unos 5 segundos. Esta
función le advierte de que conduce con
exceso de velocidad.
Señal acústica de recordatorio de la
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de encendido se deja en
el interruptor de encendido (posición
ACC o LOCK), sonará la señal acústica
de recordatorio de la llave. Esta función
evita que se olvide las llaves dentro del
coche. La señal acústica sonará hasta
que se quite la llave del interruptor de
encendido o se cierre la puerta del
conductor.
Testigo de advertencia de
presión baja de los
neumáticos (opcional)
Este testigo de advertencia se enciende:
• Al conectar el interruptor de encendido
o pulsar el botón de inicio/parada del
motor a ON.
- Se ilumina durante aprox. 3
segundos y luego se apaga.
• Si uno o varios neumáticos están
significativamente por debajo de la
presión de inflado correcta (la posición
de los neumáticos insuficientemente
inflados se indica en la pantalla LCD).
Para más información, consulte el
apartado "Sistema de control de
presión de los neumáticos (TPMS)" en
el capítulo 6.Este testigo de advertencia permanece
encendido tras parpadear durante aprox.
60 segundos o sigue parpadeando a
intervalos de aprox. 3 segundos:
• Si existe un problema con el TPMS.
En ese caso, recomendamos que
haga revisar el vehículo lo antes
posible por un distribuidor HYUNDAI
autorizado.
Para más información, consulte el
apartado "Sistema de control de
presión de los neumáticos (TPMS)" en
el capítulo 6.
ADVERTENCIA -Parada
de seguridad
• El TPMS no le avisa de los graves
o repentinos desperfectos
causados por los factores
externos.
• Si siente inestabilidad en el
vehículo, retire el pie
inmediatamente del acelerador y
pise el freno gradualmente, y
finalmente muévase a una
posición segura fuera de la
calzada.
120km/h

461
Características del vehículo

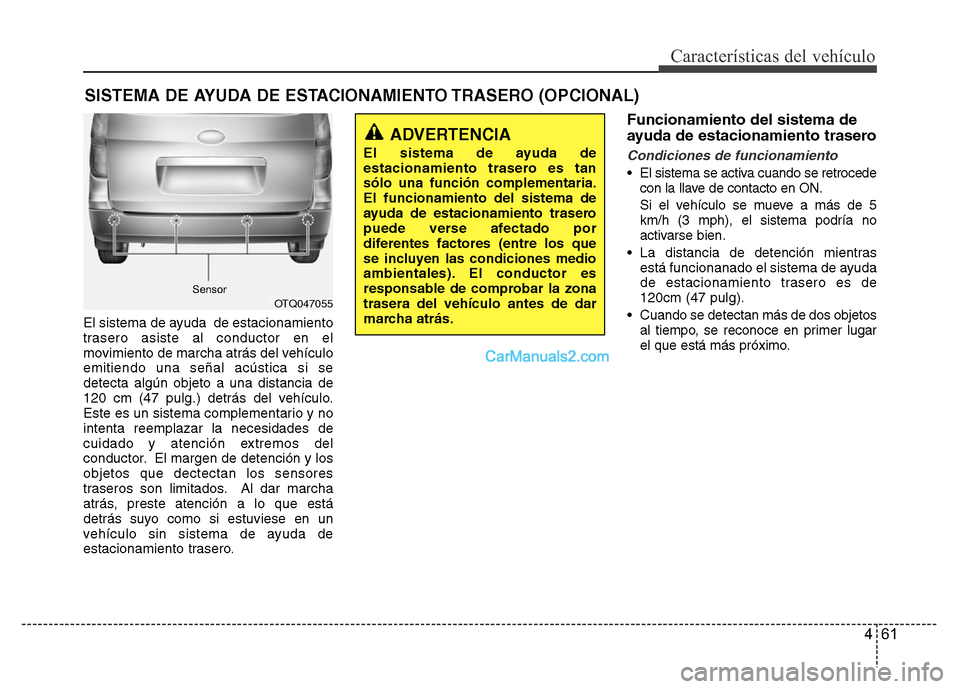

SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y no
intenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y los
objetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.
Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
•El sistema se activa cuando se retrocede
con la llave de contacto en ON.
Si el vehículo se mueve a más de 5
km/h (3 mph), el sistema podría no
activarse bien.
• La distancia de detención mientras
está funcionanado el sistema de ayuda
de estacionamiento trasero es de
120cm (47 pulg).
• Cuando se detectan más de dos objetos
al tiempo, se reconoce en primer lugar
el que está más próximo.
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tan
sólo una función complementaria.
El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zona
trasera del vehículo antes de dar
marcha atrás.
OTQ047055 Sensor

Características del vehículo
62 4

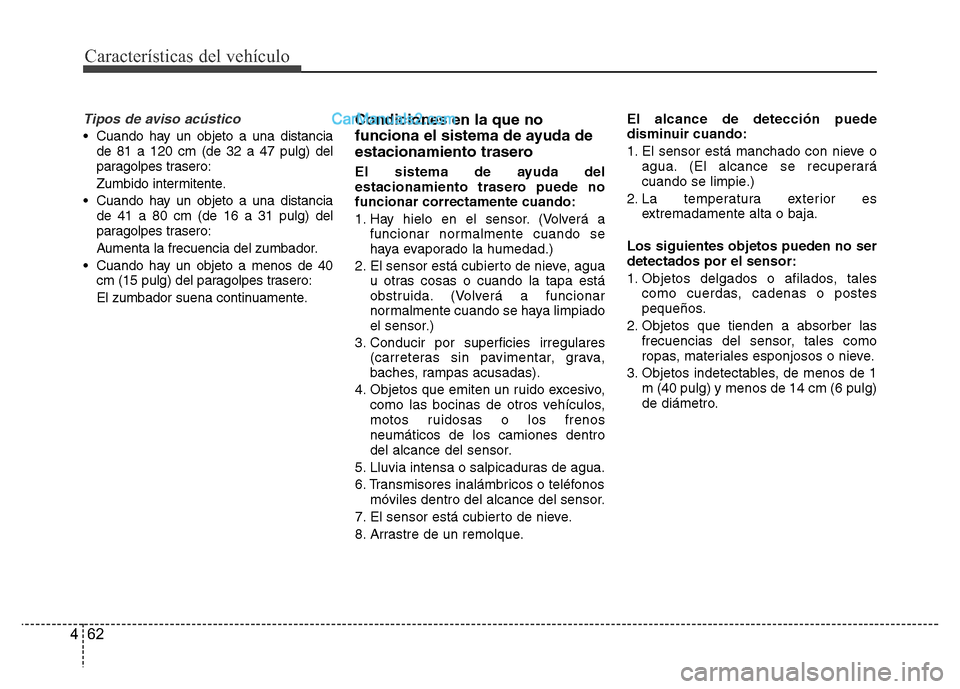

Tipos de aviso acústico
• Cuando hay un objeto a una distancia
de 81 a 120 cm (de 32 a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
• Cuando hay un objeto a una distancia
de 41 a 80 cm (de 16 a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
• Cuando hay un objeto a menos de 40
cm (15 pulg) del paragolpes trasero:
El zumbador suena continuamente.
Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sistema de ayuda del
estacionamiento trasero puede no
funcionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua
u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares
(carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo,
como las bocinas de otros vehículos,
motos ruidosas o los frenos
neumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos
móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque.El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es
extremadamente alta o baja.
Los siguientes objetos pueden no ser
detectados por el sensor:
1. Objetos delgados o afilados, tales
como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las
frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1
m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.

463
Características del vehículo

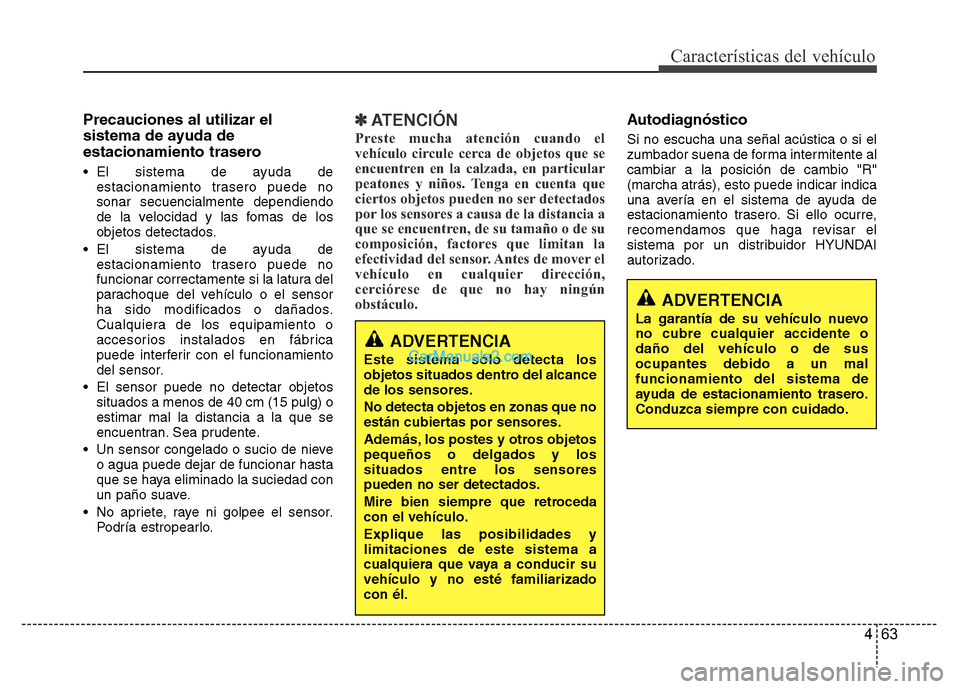

Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
• El sistema de ayuda de
estacionamiento trasero puede no
sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
• El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
• El sensor puede no detectar objetos
situados a menos de 40 cm (15 pulg) o
estimar mal la distancia a la que se
encuentran. Sea prudente.
• Un sensor congelado o sucio de nieve
o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
• No apriete, raye ni golpee el sensor.
Podría estropearlo.
✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningún
obstáculo.
Autodiagnóstico
Si no escucha una señal acústica o si el
zumbador suena de forma intermitente al
cambiar a la posición de cambio "R"
(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
La garantía de su vehículo nuevo
no cubre cualquier accidente o
daño del vehículo o de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento trasero.
Conduzca siempre con cuidado.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcance
de los sensores.
No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos
pequeños o delgados y los
situados entre los sensores
pueden no ser detectados.
Mire bien siempre que retroceda
con el vehículo.
Explique las posibilidades y
limitaciones de este sistema a
cualquiera que vaya a conducir su
vehículo y no esté familiarizado
con él.

Características del vehículo
64 4

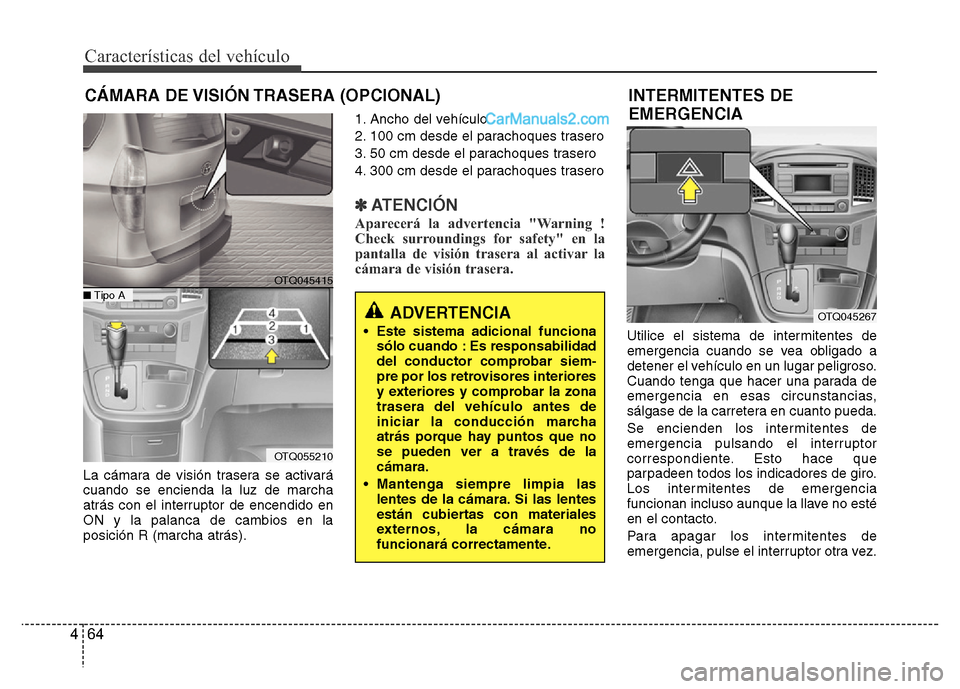

La cámara de visión trasera se activará
cuando se encienda la luz de marcha
atrás con el interruptor de encendido en
ON y la palanca de cambios en la
posición R (marcha atrás).1. Ancho del vehículo
2. 100 cm desde el parachoques trasero
3. 50 cm desde el parachoques trasero
4. 300 cm desde el parachoques trasero
✽ATENCIÓN
Aparecerá la advertencia "Warning !
Check surroundings for safety" en la
pantalla de visión trasera al activar la
cámara de visión trasera.
Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez.
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
• Este sistema adicional funciona
sólo cuando : Es responsabilidad
del conductor comprobar siem
-pre por los retrovisores interiores
y exteriores y comprobar la zona
trasera del vehículo antes de
iniciar la conducción marcha
atrás porque hay puntos que no
se pueden ver a través de la
cámara.
• Mantenga siempre limpia las
lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OTQ045415
OTQ055210
■Tipo A
INTERMITENTES DE
EMERGENCIA
OTQ045267
