Hyundai H350 2016 Instrukcja Obsługi (in Polish)

3-107

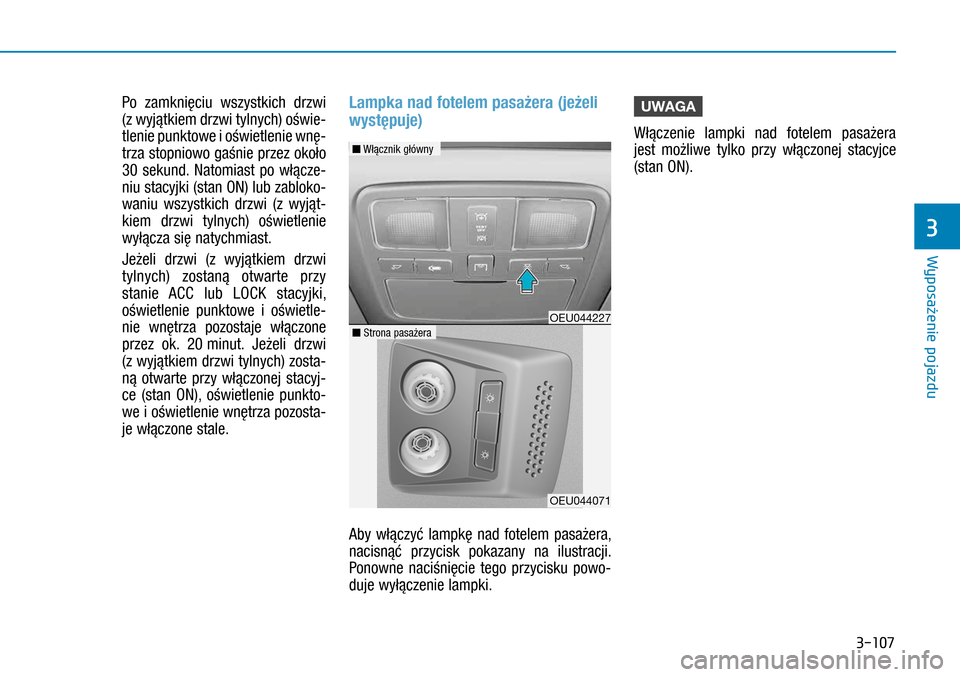

Po zamknięciu wszystkich drzwi
(z wyjątkiem drzwi tylnych) oświe-
tlenie punktowe i oświetlenie wnę-
trza stopniowo gaśnie przez około
30  sekund. Natomiast po włącze-
niu stacyjki (stan ON) lub zabloko-
waniu wszystkich drzwi (z  wyjąt-
kiem drzwi tylnych) oświetlenie
wyłącza się natychmiast.
Jeżeli drzwi (z  wyjątkiem drzwi
tylnych) zostaną otwarte przy
stanie ACC lub LOCK stacyjki,
oświetlenie punktowe i  oświetle-
nie wnętrza pozostaje włączone
przez ok. 20 minut. Jeżeli drzwi
(z wyjątkiem drzwi tylnych) zosta-
ną otwarte przy włączonej stacyj-
ce (stan ON), oświetlenie punkto-
we i oświetlenie wnętrza pozosta-
je włączone stale.
Lampka nad fotelem pasażera (jeżeli
występuje)
Aby włączyć lampkę nad fotelem pasażera,
nacisnąć przycisk pokazany na ilustracji.
Ponowne naciśnięcie tego przycisku powo-
duje wyłączenie lampki.
UWAGA
Włączenie lampki nad fotelem pasażera
jest możliwe tylko przy włączonej stacyjce
(stan ON).
OEU044227
OEU044071
n Włącznik główny
n Strona pasażera
Wyposaęenie pojazdu
3

3-108

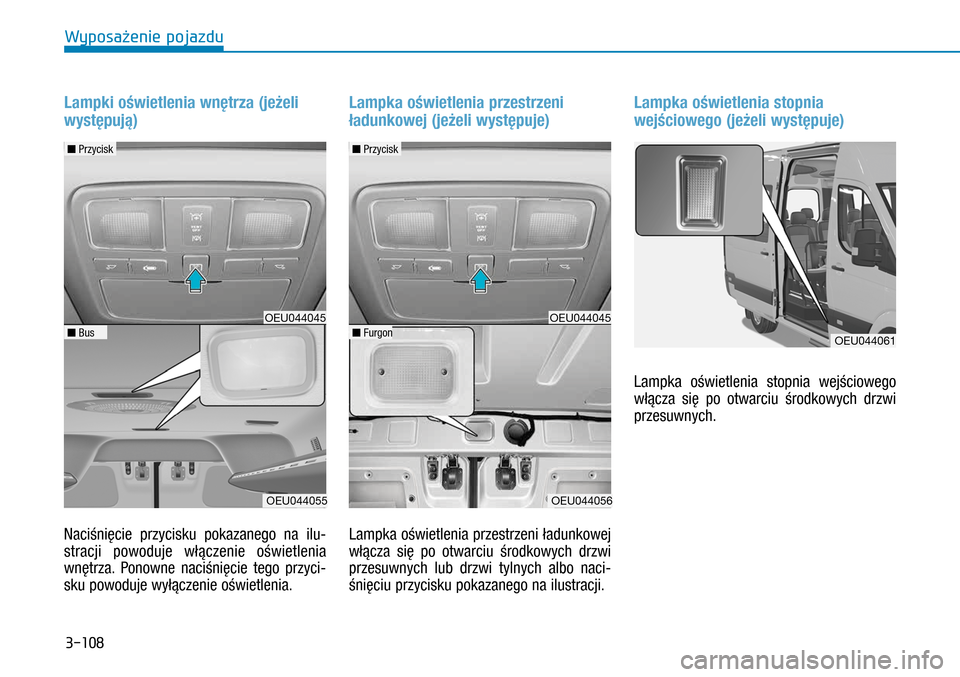

Lampki oświetlenia wnętrza (jeżeli
występują)
Naciśnięcie przycisku pokazanego na ilu-
stracji powoduje włączenie oświetlenia
wnętrza. Ponowne naciśnięcie tego przyci-
sku powoduje wyłączenie oświetlenia.
Lampka oświetlenia przestrzeni
ładunkowej (jeżeli występuje)
Lampka oświetlenia przestrzeni ładunkowej
włącza się po otwarciu środkowych drzwi
przesuwnych lub drzwi tylnych albo naci-
śnięciu przycisku pokazanego na ilustracji.
Lampka oświetlenia stopnia
wejściowego (jeżeli występuje)
Lampka oświetlenia stopnia wejściowego
włącza się po otwarciu środkowych drzwi
przesuwnych.
OEU044061
OEU044045
OEU044055
n Przycisk
n BusOEU044045
OEU044056
n Przycisk
n Furgon
Wyposaęenie pojazdu

3-109
UWAGA

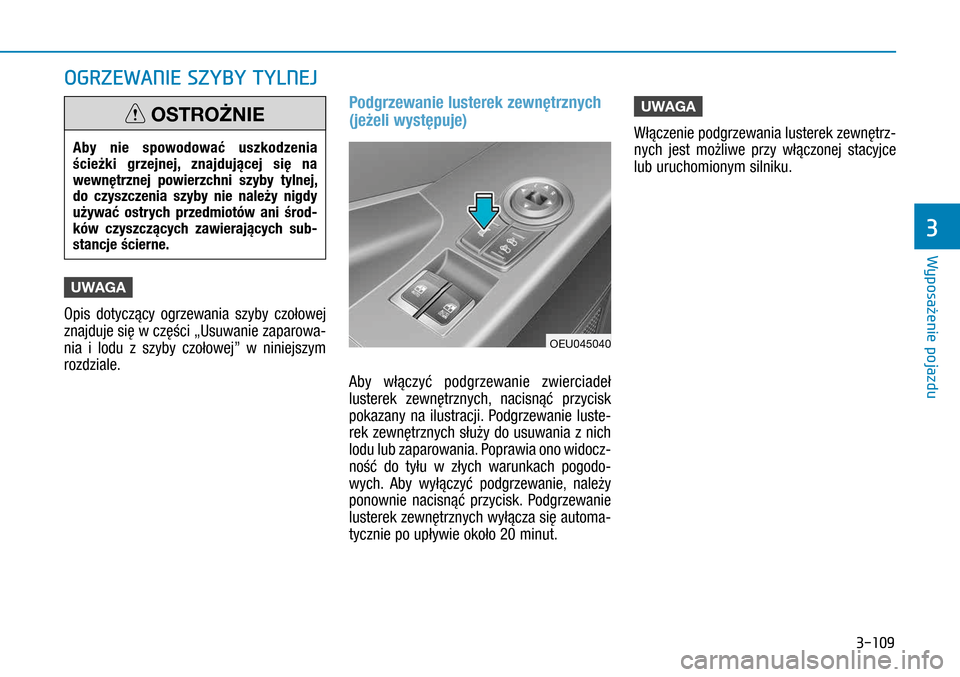

Opis dotyczący ogrzewania szyby czołowej
znajduje się w części „Usuwanie zaparowa-
nia i  lodu z  szyby czołowej” w  niniejszym
rozdziale.
Podgrzewanie lusterek zewnętrznych
(jeżeli występuje)
Aby włączyć podgrzewanie zwierciadeł
lusterek zewnętrznych, nacisnąć przycisk
pokazany na ilustracji. Podgrzewanie luste-
rek zewnętrznych służy do usuwania z nich
lodu lub zaparowania. Poprawia ono widocz-
ność do tyłu w  złych warunkach pogodo-
wych. Aby wyłączyć podgrzewanie, należy
ponownie nacisnąć przycisk. Podgrzewanie
lusterek zewnętrznych wyłącza się automa-
tycznie po upływie około 20 minut.
UWAGA
Włączenie podgrzewania lusterek zewnętrz-
nych jest możliwe przy włączonej stacyjce
lub uruchomionym silniku.
OEU045040
Aby nie spowodować uszkodzenia ścieżki grzejnej, znajdującej się na wewnętrznej powierzchni szyby tylnej, do czyszczenia szyby nie należy nigdy używać ostrych przedmiotów ani środ-ków czyszczących zawierających sub-stancje ścierne.
OSTROŻNIE
OGRZEWANIE SZYBY TYLNEJ
Wyposaęenie pojazdu
3

3-110

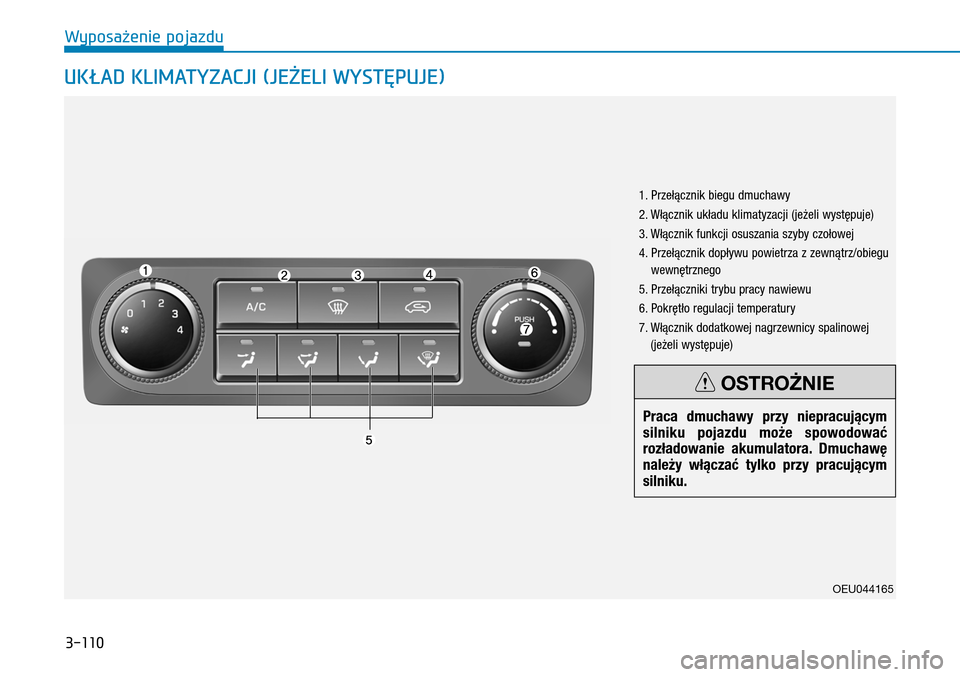

UKŁAD KLIMATYZACJI (JEŻELI WYSTĘPUJE)
OEU044165
1. Przełącznik biegu dmuchawy
2.
Włącznik układu klimatyzacji (jeżeli występuje)
3.
Włącznik funkcji osuszania szyby czołowej
4. Przełącznik dopływu powietrza z zewnątrz/obiegu
wewnętrznego
5. Przełączniki trybu pracy nawiewu
6. Pokrętło regulacji temperatury
7.
Włącznik dodatkowej nagrzewnicy spalinowej
(jeżeli występuje)
Praca dmuchawy przy niepracującym silniku pojazdu może spowodować rozładowanie akumulatora. Dmuchawę należy włączać tylko przy pracującym
silniku.
OSTROŻNIE
Wyposaęenie pojazdu

3-111

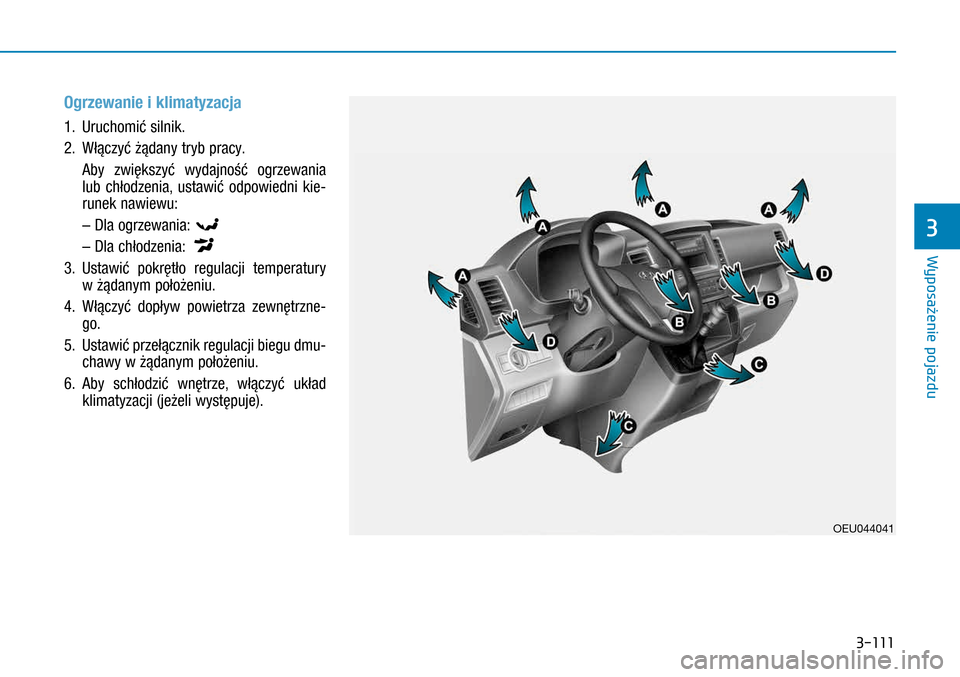

Ogrzewanie i klimatyzacja
1. Uruchomić silnik.
2. Włączyć żądany tryb pracy.
Aby zwiększyć wydajność ogrzewania
lub  chłodzenia, ustawić odpowiedni kie-
runek nawiewu:
– Dla ogrzewania:
– Dla chłodzenia:
3. Ustawić pokrętło regulacji temperatury
w żądanym położeniu.
4. Włączyć dopływ powietrza zewnętrzne-
go.
5. Ustawić przełącznik regulacji biegu dmu-
chawy w żądanym położeniu.
6. Aby schłodzić wnętrze, włączyć układ
klimatyzacji (jeżeli występuje).
OEU044041
Wyposaęenie pojazdu
3

3-112

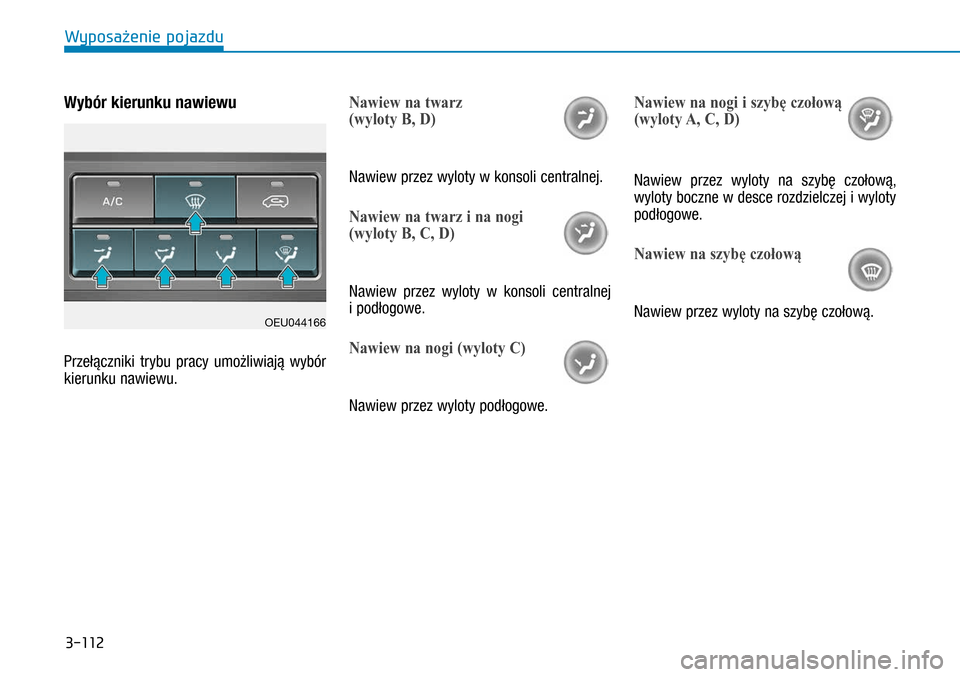

Wybór kierunku nawiewu
Przełączniki trybu pracy umożliwiają wybór
kierunku nawiewu.
Nawiew na twarz
(wyloty B, D)
Nawiew przez wyloty w konsoli centralnej.
Nawiew na twarz i na nogi
(wyloty B, C, D)
Nawiew przez wyloty w  konsoli centralnej
i podłogowe.
Nawiew na nogi (wyloty C)
Nawiew przez wyloty podłogowe.
Nawiew na nogi i szybę czołową
(wyloty A, C, D)
Nawiew przez wyloty na szybę czołową,
wyloty boczne w desce rozdzielczej i wyloty
podłogowe.
Nawiew na szybę czołową
Nawiew przez wyloty na szybę czołową.OEU044166
Wyposaęenie pojazdu

3-113

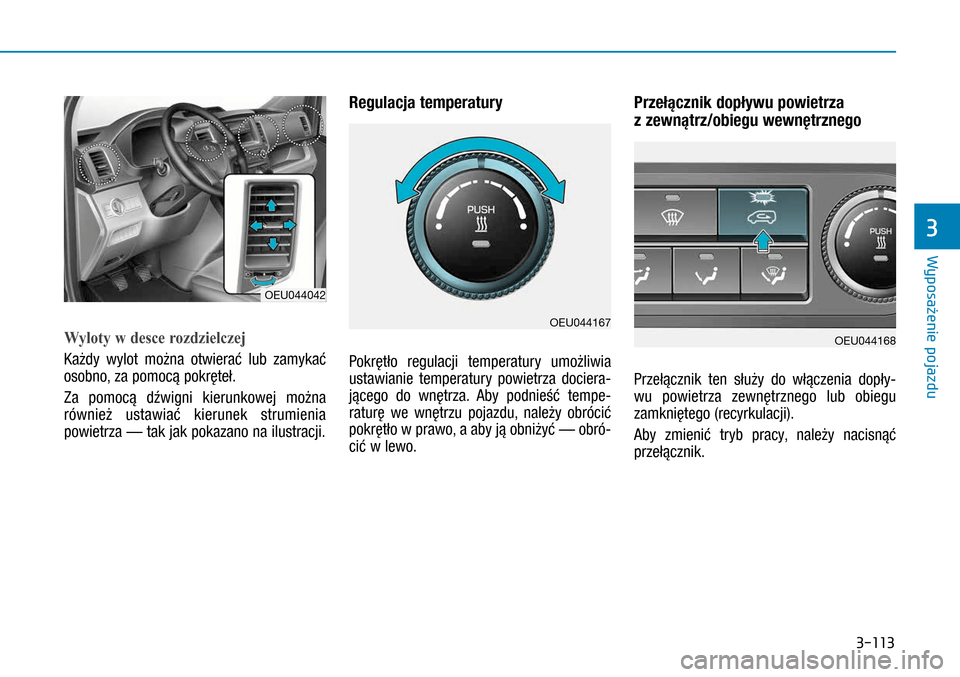

Wyloty w desce rozdzielczej
Każdy wylot można otwierać lub zamykać
osobno, za pomocą pokręteł.
Za pomocą dźwigni kierunkowej można
również ustawiać kierunek strumienia
powietrza — tak jak pokazano na ilustracji.
Regulacja temperatury
Pokrętło regulacji temperatury umożliwia
ustawianie temperatury powietrza dociera-
jącego do wnętrza. Aby podnieść tempe-
raturę we wnętrzu pojazdu, należy obrócić
pokrętło w prawo, a aby ją obniżyć — obró-
cić w lewo.
Przełącznik dopływu powietrza
z zewnątrz/obiegu wewnętrznego
Przełącznik ten służy do włączenia dopły-
wu powietrza zewnętrznego lub obiegu
zamkniętego (recyrkulacji).
Aby zmienić tryb pracy, należy nacisnąć
przełącznik.
OEU044042
OEU044167
OEU044168
Wyposaęenie pojazdu
3

3-114

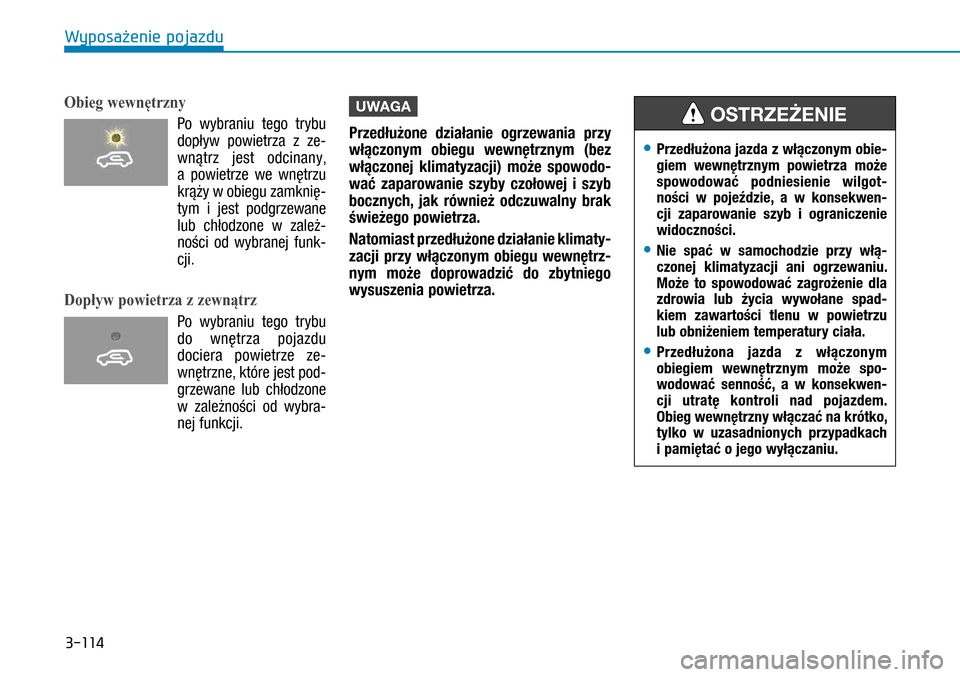

Obieg wewnętrzny
Po wybraniu tego trybu
dopływ powietrza z  ze-
wnątrz jest odcinany,
a  powietrze we wnętrzu
krąży w obiegu zamknię-
tym i  jest podgrzewane
lub chłodzone w  zależ-
ności od wybranej funk-
cji.
Dopływ powietrza z zewnątrz
Po wybraniu tego trybu
do wnętrza pojazdu
dociera powietrze ze-
wnętrzne, które jest pod-
grzewane lub  chłodzone
w  zależności od wybra-
nej funkcji.
UWAGA
Przedłużone działanie ogrzewania przy
włączonym obiegu wewnętrznym (bez
włączonej klimatyzacji) może spowodo-
wać zaparowanie szyby czołowej i  szyb
bocznych, jak również odczuwalny brak
świeżego powietrza.
Natomiast przedłużone działanie klimaty-
zacji przy włączonym obiegu wewnętrz-
nym może doprowadzić do zbytniego
wysuszenia powietrza.
• Przedłużona jazda z włączonym obie-giem wewnętrznym powietrza może spowodować podniesienie wilgot-ności w  pojeździe, a  w  konsekwen-cji zaparowanie szyb i  ograniczenie widoczności.
• Nie spać w  samochodzie przy włą-czonej klimatyzacji ani ogrzewaniu. Może to spowodować zagrożenie dla zdrowia lub życia wywołane spad-kiem zawartości tlenu w  powietrzu lub obniżeniem temperatury ciała.
• Przedłużona jazda z  włączonym obiegiem wewnętrznym może spo-wodować senność, a  w  konsekwen-cji utratę kontroli nad pojazdem. Obieg wewnętrzny włączać na krótko, tylko w  uzasadnionych przypadkach i pamiętać o jego wyłączaniu.
OSTRZEŻENIE
Wyposaęenie pojazdu

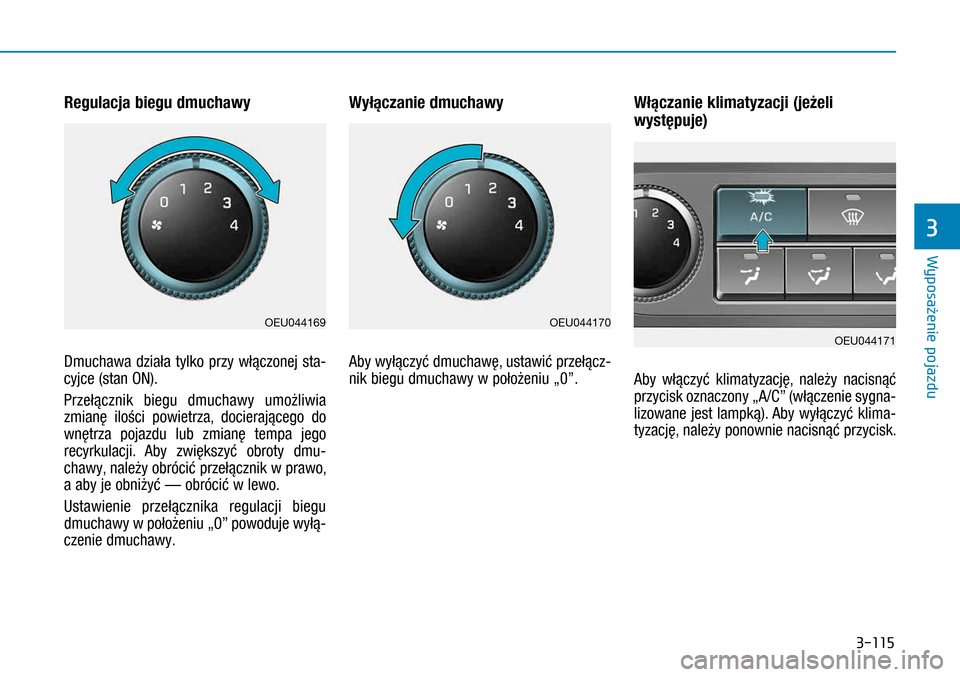

3-115
Regulacja biegu dmuchawy
Dmuchawa działa tylko przy włączonej sta-
cyjce (stan ON).
Przełącznik biegu dmuchawy umożliwia
zmianę ilości powietrza, docierającego do
wnętrza pojazdu lub zmianę tempa jego
recyrkulacji. Aby zwiększyć obroty dmu-
chawy, należy obrócić przełącznik w prawo,
a aby je obniżyć — obrócić w lewo.
Ustawienie przełącznika regulacji biegu
dmuchawy w położeniu „0” powoduje wyłą-
czenie dmuchawy.
Wyłączanie dmuchawy
Aby wyłączyć dmuchawę, ustawić przełącz-
nik biegu dmuchawy w położeniu „0”.
Włączanie klimatyzacji (jeżeli
występuje)
Aby włączyć klimatyzację, należy nacisnąć
przycisk oznaczony „A/C” (włączenie sygna-
lizowane jest lampką). Aby wyłączyć klima-
tyzację, należy ponownie nacisnąć przycisk.
OEU044169OEU044170
OEU044171
Wyposaęenie pojazdu
3

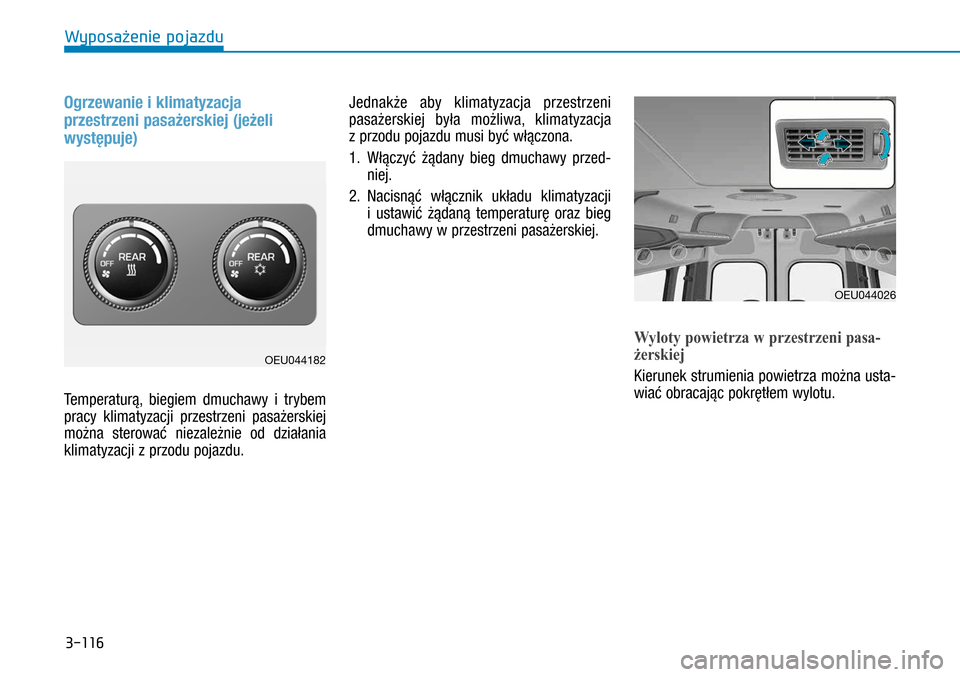

3-116
Ogrzewanie i klimatyzacja
przestrzeni pasażerskiej (jeżeli
występuje)
Temperaturą, biegiem dmuchawy i  trybem
pracy klimatyzacji przestrzeni pasażerskiej
można sterować niezależnie od działania
klimatyzacji z przodu pojazdu.
Jednakże aby klimatyzacja przestrzeni
pasażerskiej była możliwa, klimatyzacja
z przodu pojazdu musi być włączona.
1. Włączyć żądany bieg dmuchawy przed-
niej.
2. Nacisnąć włącznik układu klimatyzacji
i  ustawić żądaną temperaturę oraz bieg
dmuchawy w przestrzeni pasażerskiej.
Wyloty powietrza w przestrzeni pasa-
żerskiej
Kierunek strumienia powietrza można usta-
wiać obracając pokrętłem wylotu.
OEU044182
OEU044026
Wyposaęenie pojazdu
