Sitz Hyundai Matrix 2005 Betriebsanleitung (in German)

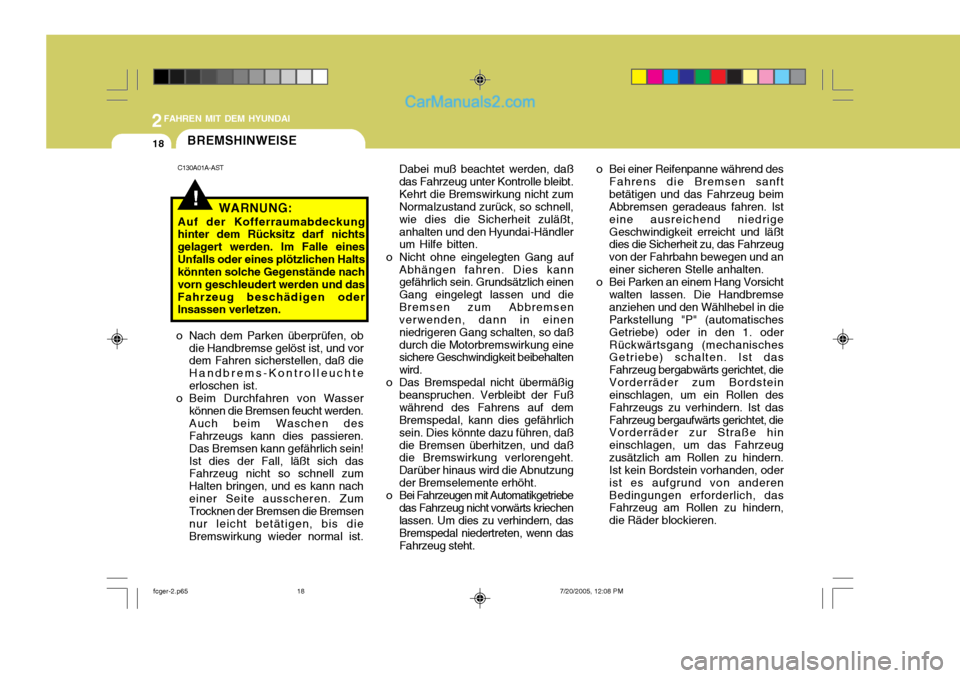

2FAHREN MIT DEM HYUNDAI
18
Dabei muß beachtet werden, daß das Fahrzeug unter Kontrolle bleibt.Kehrt die Bremswirkung nicht zum Normalzustand zurück, so schnell, wie dies die Sicherheit zuläßt,anhalten und den Hyundai-Händler um Hilfe bitten.
o Nicht ohne eingelegten Gang auf Abhängen fahren. Dies kanngefährlich sein. Grundsätzlich einen Gang eingelegt lassen und dieBremsen zum Abbremsen verwenden, dann in einen niedrigeren Gang schalten, so daßdurch die Motorbremswirkung eine sichere Geschwindigkeit beibehalten wird.
o Das Bremspedal nicht übermäßig
beanspruchen. Verbleibt der Fußwährend des Fahrens auf dem Bremspedal, kann dies gefährlich sein. Dies könnte dazu führen, daßdie Bremsen überhitzen, und daß die Bremswirkung verlorengeht. Darüber hinaus wird die Abnutzungder Bremselemente erhöht.
o Bei Fahrzeugen mit Automatikgetriebe
das Fahrzeug nicht vorwärts kriechenlassen. Um dies zu verhindern, das Bremspedal niedertreten, wenn das Fahrzeug steht. o Bei einer Reifenpanne während des
Fahrens die Bremsen sanftbetätigen und das Fahrzeug beim Abbremsen geradeaus fahren. Ist eine ausreichend niedrigeGeschwindigkeit erreicht und läßt dies die Sicherheit zu, das Fahrzeug von der Fahrbahn bewegen und aneiner sicheren Stelle anhalten.
o Bei Parken an einem Hang Vorsicht walten lassen. Die Handbremseanziehen und den Wählhebel in die Parkstellung "P" (automatisches Getriebe) oder in den 1. oderRückwärtsgang (mechanisches Getriebe) schalten. Ist das Fahrzeug bergabwärts gerichtet, dieVorderräder zum Bordstein einschlagen, um ein Rollen des Fahrzeugs zu verhindern. Ist dasFahrzeug bergaufwärts gerichtet, die Vorderräder zur Straße hin einschlagen, um das Fahrzeugzusätzlich am Rollen zu hindern. Ist kein Bordstein vorhanden, oder ist es aufgrund von anderenBedingungen erforderlich, das Fahrzeug am Rollen zu hindern, die Räder blockieren.BREMSHINWEISE
C130A01A-AST
WARNUNG:
Auf der Kofferraumabdeckung
hinter dem Rücksitz darf nichts gelagert werden. Im Falle einesUnfalls oder eines plötzlichen Halts könnten solche Gegenstände nach vorn geschleudert werden und dasFahrzeug beschädigen oder Insassen verletzen.
!
o Nach dem Parken überprüfen, ob
die Handbremse gelöst ist, und vor dem Fahren sicherstellen, daß die Handbrems-Kontrolleuchteerloschen ist.
o Beim Durchfahren von Wasser
können die Bremsen feucht werden.Auch beim Waschen des Fahrzeugs kann dies passieren. Das Bremsen kann gefährlich sein!Ist dies der Fall, läßt sich das Fahrzeug nicht so schnell zum Halten bringen, und es kann nacheiner Seite ausscheren. Zum Trocknen der Bremsen die Bremsen nur leicht betätigen, bis dieBremswirkung wieder normal ist.
fcger-2.p65 7/20/2005, 12:08 PM
18

3IM NOTFALL
2
!
DER MOTOR SPRINGT NICHT AN
D010A01A-AST D010B01A-AST Der Motor dreht sich nicht oder nur langsam
1. Verfügt das Fahrzeug über ein Automatikgetriebe, sicherstellen, daß sich der Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daßdie Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf überprüfen, ob sie sauber sind undfest sitzen.
3. Die Innenraumbeleuchtung einschalten. Verdunkelt sich die Lampe beim Betätigen des Anlassers oder geht sie aus, istdie Batterie entladen.
WARNUNG:
Springt der Motor nicht an, zumStarten das Fahrzeug nichtschieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen.Darüber hinaus kann der Katalysator zu brennen anfangen, wenn das Fahrzeug zum Starten geschobenoder gezogen wird.
D010B01FC4. Die Anlasseranschlüsse auf festen
Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe dieAnweisungen zum"Überbrückungsstart" auf den folgenden Seiten.
fcger-3.p65 7/20/2005, 12:09 PM
2

3IM NOTFALL
10

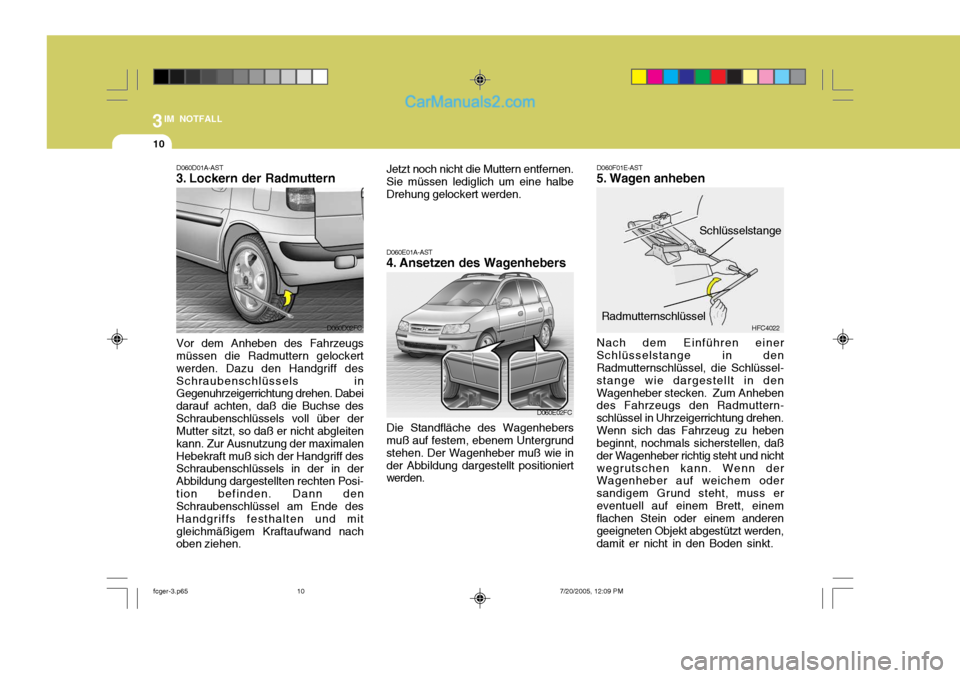

D060D02FC
D060D01A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff desSchraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchse desSchraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung der maximalenHebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestellten rechten Posi-tion befinden. Dann den Schraubenschlüssel am Ende des Handgriffs festhalten und mitgleichmäßigem Kraftaufwand nach oben ziehen. Jetzt noch nicht die Muttern entfernen.
Sie müssen lediglich um eine halbe Drehung gelockert werden.
D060E02FC
D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers
muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie inder Abbildung dargestellt positioniert werden. D060F01E-AST
5. Wagen anheben Nach dem Einführen einer
Schlüsselstange in den Radmutternschlüssel, die Schlüssel- stange wie dargestellt in denWagenheber stecken. Zum Anheben des Fahrzeugs den Radmuttern- schlüssel in Uhrzeigerrichtung drehen.Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß der Wagenheber richtig steht und nichtwegrutschen kann. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss ereventuell auf einem Brett, einem flachen Stein oder einem anderen geeigneten Objekt abgestützt werden,damit er nicht in den Boden sinkt.
HFC4022
Schlüsselstange
Radmutternschlüssel
fcger-3.p65 7/20/2005, 12:09 PM
10

3IM NOTFALL
12

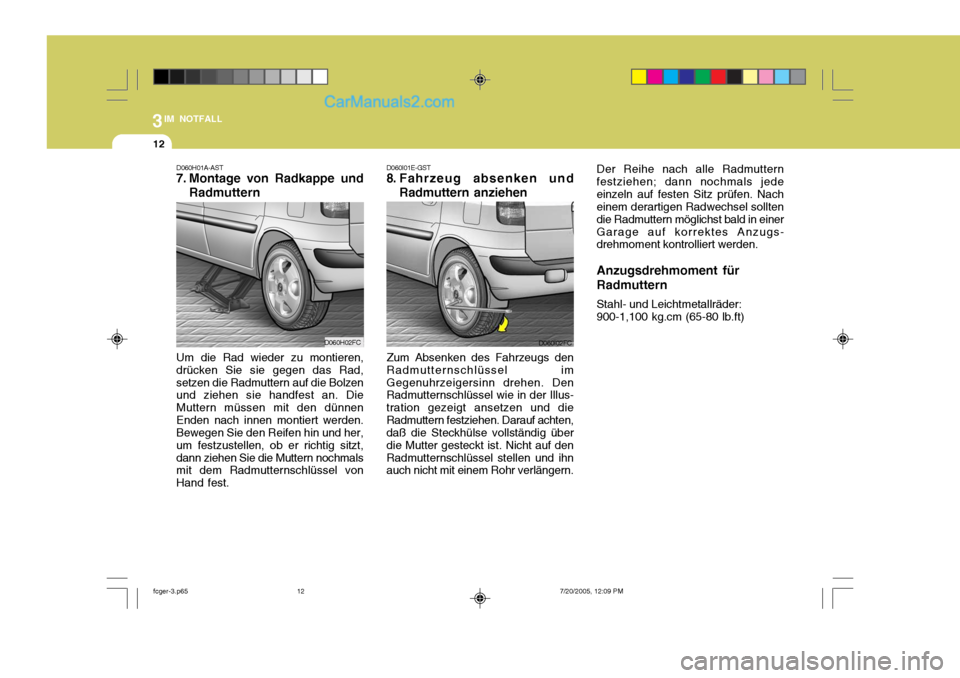

D060H01A-AST
7. Montage von Radkappe undRadmuttern
Um die Rad wieder zu montieren, drücken Sie sie gegen das Rad,setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.
D060H02FC D060I01E-GST
8. Fahrzeug absenken und
Radmuttern anziehen
Zum Absenken des Fahrzeugs den
Radmutternschlüssel im Gegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der Illus- tration gezeigt ansetzen und dieRadmuttern festziehen. Darauf achten, daß die Steckhülse vollständig über die Mutter gesteckt ist. Nicht auf denRadmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern. Der Reihe nach alle Radmuttern festziehen; dann nochmals jedeeinzeln auf festen Sitz prüfen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst bald in einerGarage auf korrektes Anzugs- drehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder: 900-1,100 kg.cm (65-80 lb.ft)D060I02FC
fcger-3.p65
7/20/2005, 12:09 PM
12

3IM NOTFALL
16
!

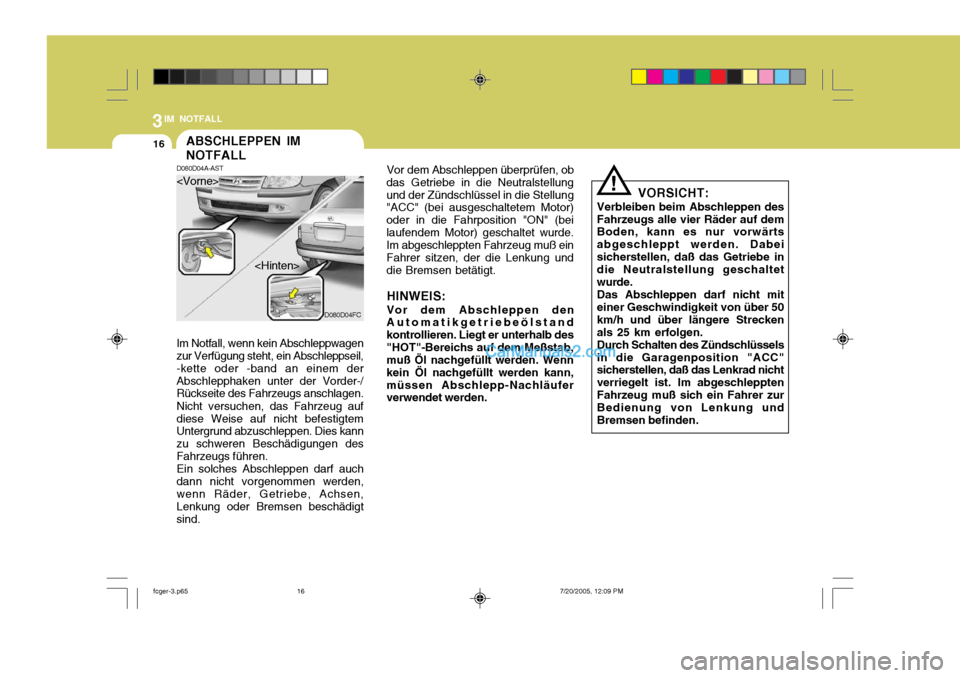

ABSCHLEPPEN IM NOTFALL
Vor dem Abschleppen überprüfen, ob
das Getriebe in die Neutralstellung und der Zündschlüssel in die Stellung "ACC" (bei ausgeschaltetem Motor) oder in die Fahrposition "ON" (beilaufendem Motor) geschaltet wurde. Im abgeschleppten Fahrzeug muß ein Fahrer sitzen, der die Lenkung unddie Bremsen betätigt.
HINWEIS: Vor dem Abschleppen den
Automatikgetriebeölstand kontrollieren. Liegt er unterhalb des"HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefüllt werden kann,müssen Abschlepp-Nachläufer verwendet werden.
D080D04A-AST
D080D04FC


Im Notfall, wenn kein Abschleppwagen zur Verfügung steht, ein Abschleppseil, -kette oder -band an einem derAbschlepphaken unter der Vorder-/ Rückseite des Fahrzeugs anschlagen. Nicht versuchen, das Fahrzeug auf diese Weise auf nicht befestigtem Untergrund abzuschleppen. Dies kann zu schweren Beschädigungen desFahrzeugs führen.Ein solches Abschleppen darf auchdann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen, Lenkung oder Bremsen beschädigtsind. VORSICHT:
Verbleiben beim Abschleppen desFahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabeisicherstellen, daß das Getriebe in die Neutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50 km/h und über längere Streckenals 25 km erfolgen.Durch Schalten des Zündschlüsselsin die Garagenposition "ACC" sicherstellen, daß das Lenkrad nicht verriegelt ist. Im abgeschlepptenFahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.
fcger-3.p65 7/20/2005, 12:09 PM
16

4
KORROSIONSSCHUTZ & PFLEGE

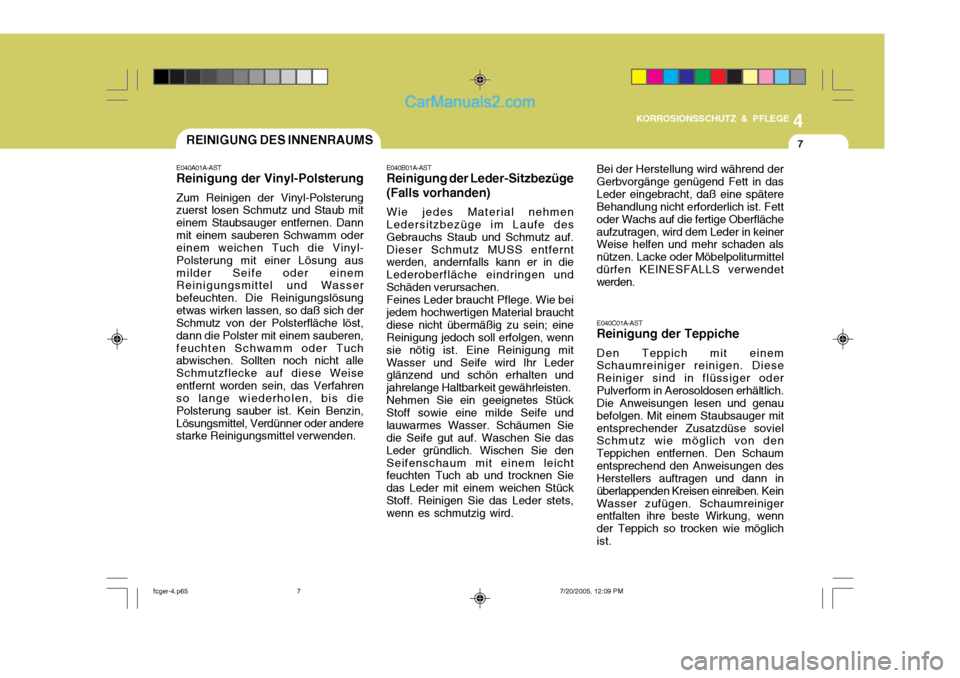

7REINIGUNG DES INNENRAUMS
E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm oder einem weichen Tuch die Vinyl- Polsterung mit einer Lösung ausmilder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösungetwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen,feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weiseentfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-ASTReinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf.Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie beijedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mitWasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.Nehmen Sie ein geeignetes StückStoff sowie eine milde Seife undlauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie denSeifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen StückStoff. Reinigen Sie das Leder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglichist.
fcger-4.p65
7/20/2005, 12:09 PM
7

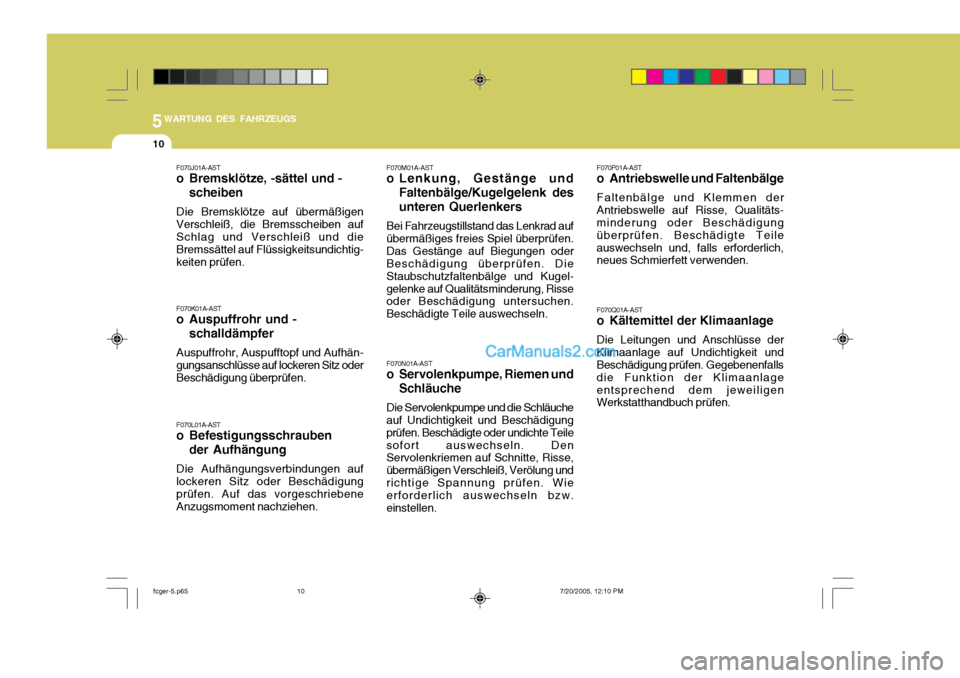

5WARTUNG DES FAHRZEUGS
10
F070J01A-AST
o Bremsklötze, -sättel und -scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugel-gelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teilesofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung undrichtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der
Antriebswelle auf Risse, Qualitäts- minderung oder Beschädigung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlageentsprechend dem jeweiligen Werkstatthandbuch prüfen.
fcger-5.p65 7/20/2005, 12:10 PM
10

6
SELBSTHILFE
5
G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des
Frontscheibenwischers
o Funktion der Hupe
o Funktion von Defroster und Heizung (sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Handbremse
o Funktion des Automatikgetriebes, einschließlich der Funktion des "Park"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, denHyundai-Händler um Hilfe bitten.
G020A01A-AST Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüssigkeits- stand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Auspuffanlage
o Flüssigkeitslecks (auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batterie G020B01A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen
monatlich überprüft werden:
o Zustand der Räder und
Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)
TÄGLICHE ROUTINEKONTROLLEN
fcger-6.p65
7/20/2005, 12:11 PM
5

6SELBSTHILFE
44
G200D01FC-GST Sicherungskasten Fahrgastraum
G200D01FCBESCHREIBUNG
H/LP INDHTD IND
A/CON
RR HTD
STOP
D/LOCK
HAZARD AUDIO
C/LIGHT A/B
A/B IND
T/SIGECU
ETACS
RR WPR
START
FRT WPR S/HTD
P/OUTLET
IG2
O/S MRR
SICHERUNGSWERT 10A 10A 10A30A 10A 15A10A 10A 15A10A 10A 10A15A 10A10A 10A 20A15A 25A 10A10A GESCHÜTZTE KOMPONENTEN
Scheinwerferanzeige Defrosterrelais, Linker (Rechter) Außenspiegelmotor, Heckscheibenmotor A/C-SchalterHeckscheibenheizungsrelais Bremsleuchtenschalter, Fensterheberrelais Türverriegelungs-(Entriegelungs-)Relais, ETACM, SchiebedachrelaisDiebstahlalarmrelais, Warnblinkrelais Audio ZigarettenanzünderSRS-Steuergerät SRS IND. Warnblinkschalter, Sicherheitsgurt-Zeitgeber, Instrumentenanlage,ABS-Steuergerät, Vorregel widertand, Waschanlagenmotor ECM, Fahrgeschwindigkeitssensor, TCM, Zündspule ETACM, A/T-WählhebelHeckscheibenwischermotor, Heckscheibenwischerrelais Anlasserrelais Scheibenwischerrelais, Waschanlagenmotor, Scheibenwischer- & DefrostertimerLinker (Rechter) Vordersitzheizungsschalter Vordere (Hintere) Steckdose ETACM, Fensterheberrelais, Defrosterrelais, Schiebedachrelais,Scheinwerferrelais, Gebläserelais Außenspiegelschalter, Nebelschlußleuchtenrelais
fcger-6.p65 7/20/2005, 12:12 PM
44

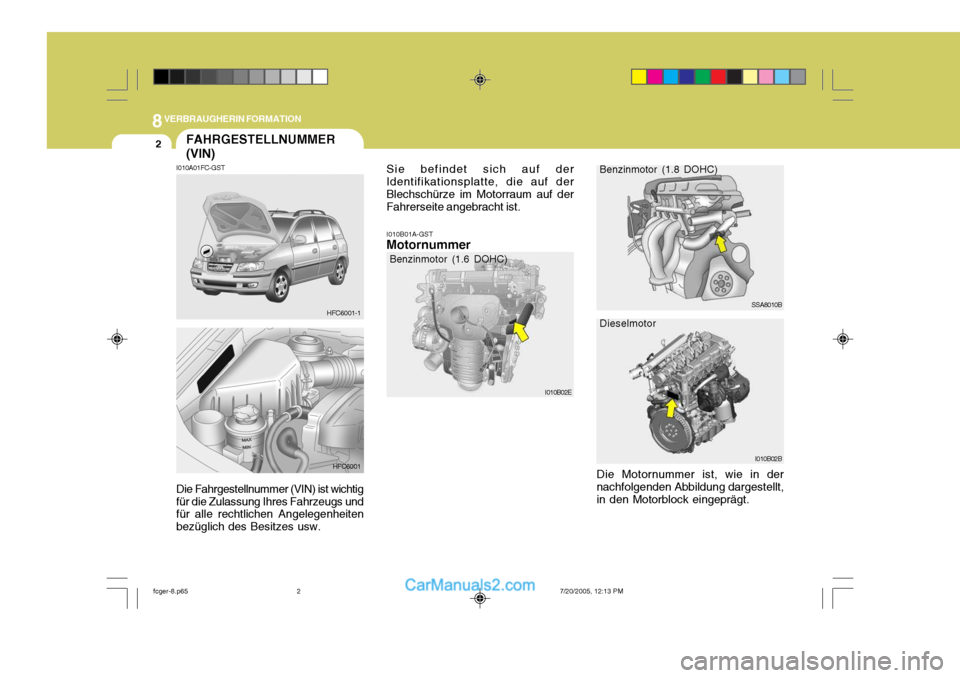

8VERBRAUGHERIN FORMATION
2
HFC6001-1
FAHRGESTELLNUMMER (VIN)
I010B01A-GST
Motornummer
I010A01FC-GST Die Fahrgestellnummer (VIN) ist wichtig für die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheiten bezüglich des Besitzes usw.
Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.
I010B02E
Benzinmotor (1.6 DOHC)
SSA8010B
Benzinmotor (1.8 DOHC)
HFC6001 Sie befindet sich auf der Identifikationsplatte, die auf derBlechschürze im Motorraum auf der Fahrerseite angebracht ist.I010B02B
Dieselmotor
fcger-8.p65
7/20/2005, 12:13 PM
2
