Система безопасности автомобиля
A - ISo/F3: Система крепления кресла ребенка, начинающего ходить, полноразмерная, лицом вперед (высота 720 мм)
b - ISo/F2: Система крепления кресла ребенка, начинающего х одить, уменьшенной высоты,
лицом вперед (высота 650 мм)
b1 - ISo/F2X: Система крепления кресла ребенка, начинающего ходить, уменьшенной высоты, вторая версия формы
задней поверхности, лицом вперед (высота 650 мм)
c - ISo/r3: Система крепления кресла ребенка, начинающего ходить, полноразмерная, лицом назад
d - ISo/r2: Система крепления кресла ребенка, начинающего ходить, уменьшенного размера, лицом назад
E - ISo/r1: Система крепления кресла младенца, лицом наза д
F - ISo/L1: Система крепления детского кресла, лицом в л евом поперечном направлении (переносная кроватка)
g - ISo/L2: Система крепления детского кресла, лицом в п равом поперечном направлении (переносная кроватка)

Система безопасности автомобиля
42
3

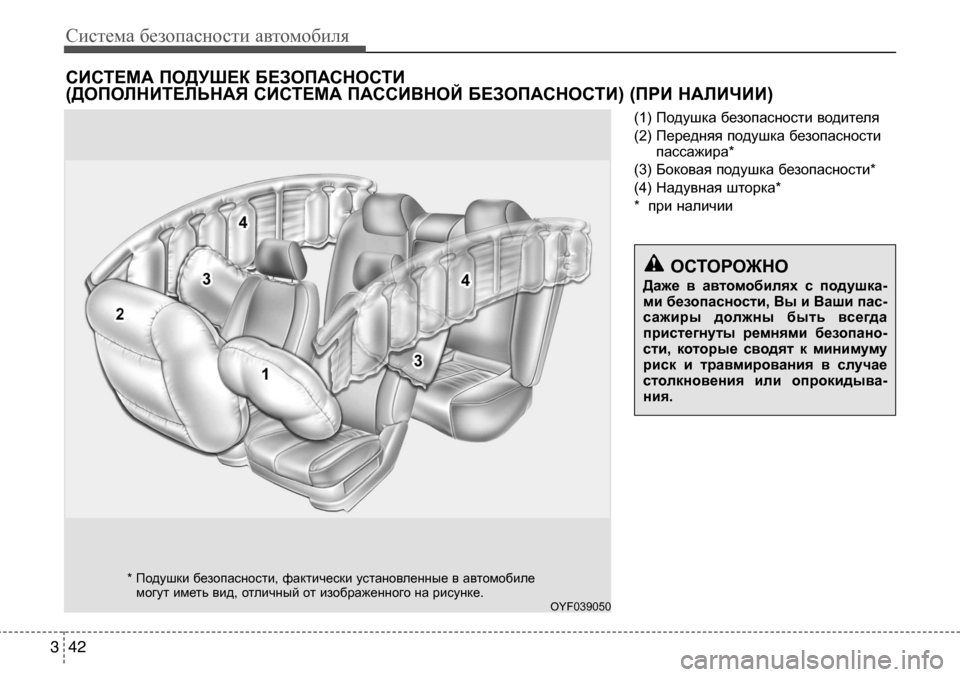

(1) Подушка безопасности водителя
(2) Передняя подушка безопасности
пассажира*
(3) Боковая подушка безопасности*
(4) Надувная шторка*
* при наличии
СиСТемапОДушекбезОпаСНОСТи
(ДОпОлНиТельНаЯСиСТемапаССиВНОйбезОпаСНОСТи)(пРиНалиЧи
и)
ОСТОРОЖНО
Даже в автомобилях c подушка-
мибезопасности,ВыиВашипас-
сажиры должны быть всегда
пристегнуты ремнями безопано-
сти, которые сводят к минимуму
риск и травмирования в случае
столкновения или опрокидыва-
ния.
oyf039050
* Подушки безопасности, фактически установленные в автомоби
ле
могут иметь вид, отличный от изображенного на рисунке.

3 43
Система безопасности автомобиля
Принцип работы системы поду-
шек безопасности
• Подушки безопасности находятся врабочем состоянии только при
нахождении ключа зажигания в
положении oN (Вкл.) или STArT
(Пуск).
• Их раскрытие происходит мгновенно в случае серьезного лобового или
бокового столкновения (в случае
установки боковых подушек без-
опасности или надувных шторок) с
целью дополнительной защиты
людей, находящихся в автомобиле,
от серьезных травм.
• Скорость раскрытия подушек без- опасности не является постоянной.В общем случае раскрытие подушек
безопасности происходит в зависи-мости от силы удара и его направле- ния. Эти два фактора определяют
подачу датчиками электронного сиг-
нала на раскрытие подушек без- опасности. • Раскрытие подушек безопасности
зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также плот-
ность и жесткость конструкции авто-
мобиля или предмета, с которыми
происходит столкновение данного
автомобиля.
Приведенный выше перечень опре-
деляющих факторов не является
исчерпывающим.
• Раскрытие передних подушек без- опасности и их сворачивание про-
исходит мгновенно.
Увидеть процесс раскрытия подушкибезопасности при дорожно-транс-
портном происшествии практически
невозможно. Скорее всего люди, находящиеся в автомобиле, просто увидят сократившиеся в объеме
подушки безопасности, висящие на
своих контейнерах после столкнове- ния. • Для обеспечения защиты при силь-
ном столкновении подушки безопас-
ности должны надуваться очень
быстро. Необходимость в такой ско-
рости раскрытия подушки безопас-
ности вызвана исключительно
малой величиной промежутка вре-
мени при столкновении, за который
требуется надуть подушку между
находящимся в автомобиле челове-
ком и элементами конструкции авто-
мобиля, чтобы человек не успел
удариться об эти элементы кон-
струкции. Подобная скорость рас-
крытия уменьшает вероятность
получения серьезных травм или
опасных для жизни повреждений
при серьезном столкновении и,
таким образом, является обязатель-
ной расчетной характеристикой
подушки безопасности.
Вместе с тем, само раскрытие
подушки безопасности также может
приводить к травмам, включая цара-
пины на лице, ушибы и переломы,
поскольку высокая скорость раскры-
тия подушки вызывает возникнове-
ние при этом больших усилий.

Система безопасности автомобиля
44
3
• Возможны даже такие обстоя-
тельства, при которых контакт
человека с подушкой безопасно-
сти, размещенной в рулевом
колесе, приводит к получению
повреждений смертельного
характера, особенно в том случае,
когда человек находится черес-
чур близко к рулевому колесу.
ОСТОРОЖНО
• Для исключения получения тяжелых травм или гибели
людей в результате раскрытия
подушек безопасности при
столкновении водитель дол-
жен располагаться по возмож-
ности дальше от подушки
безопасности, размещенной врулевом колесе (не менее 250
мм от него). Пассажир, нахо-
дящийся на переднем сиденье,
всегда должен отодвинуть егокак можно дальше назад, и
сидеть в нем, прислонившись к
его спинке.
• Раскрытие подушки безопас- ности при столкновении проис-
ходит моментально, и пасса- жиры могут получить травмы в
результате воздействия усилий
от такого раскрытия, если они
не будут сидеть должным
образом.
(продолжение следует)(продолжение)
• Раскрытие подушки безопас-ности может вызывать полу-
чение травм, включая ссадины
на лице и теле, порезы от
разбитых очков и ожоги.

3 45
Система безопасности автомобиля
Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это нормально и являет-
ся следствием сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный диском-
форт при дыхании в результате кон-
такта грудной клетки как с ремнем без-
опасности, так и с подушкой, а также
от вдыхания дыма и пыли.
Производитель настойчиво ре-
комендует раскрыть двери и/или
окна как можно скорее после столк- новения в целях уменьшения этого
дискомфорта и предотвращения
продолжительного воздействия
дыма и пыли на организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой ситуации немедленно умойтесь и про-мойте пораженные места холодной водой; если симптомы не исчезнут, -
обратитесь к врачу.
Не устанавливайте детское крес-
ло на переднее пассажирское
сиденье
Никогда не размещайте детское крес-
ло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещатьна переднем пассажирском сиденье
детское кресло и в положении “лицомвперед”. При раскрытии передней
подушки безопасности пассажира она
может причинить ребенку серьезные
травмы или повреждения смертельно-
го характера.
1jbH3051
ОСТОРОЖНО
При раскрытии подушек безопас-
ности детали рулевого колеса
и/или передней панели и/или
обеих кромок потолка над перед-
ними и задними дверями нагре-
ваются до высокой температуры.
Для предотвращения получения
травм не прикасайтесь к внутрен-
ним деталям в местах располо-
жения подушек безопасности
непосредственно после их рас- крытия.

Система безопасности автомобиля
46
3
Контрольная лампа системы
подушек безопасности
Эта лампа, размещенная на прибор- ной панели, предназначена для пред-
упреждения водителя о возникнове- нии возможных проблем в системе подушек безопасности - SrS
(Supplemental restraint System). При включении зажигания лампа
должна гореть примерно в течение 6
секунд, а потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после
включения зажигания.
• Лампа продолжает гореть по проше- ствии примерно 6 секунд.
• Лампа загорается во время движе- ния автомобиля.
• Лампа мигает при нахождении ключа зажигания в положении oN.
w7-147
ОСТОРОЖНО
• Особая опасность! Не уста- навливайте детское кресло,
расположенное в положении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
• При нахождении детей на боковых задних сиденьях в
автомобиле, оборудованном
боковыми подушками безопас-
ности, обязательно установите
детские кресла как можно
дальше от дверей, и обес- печьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.

3 47
Система безопасности автомобиля
Элементы системы подушек
безопасности SRS
и их функции

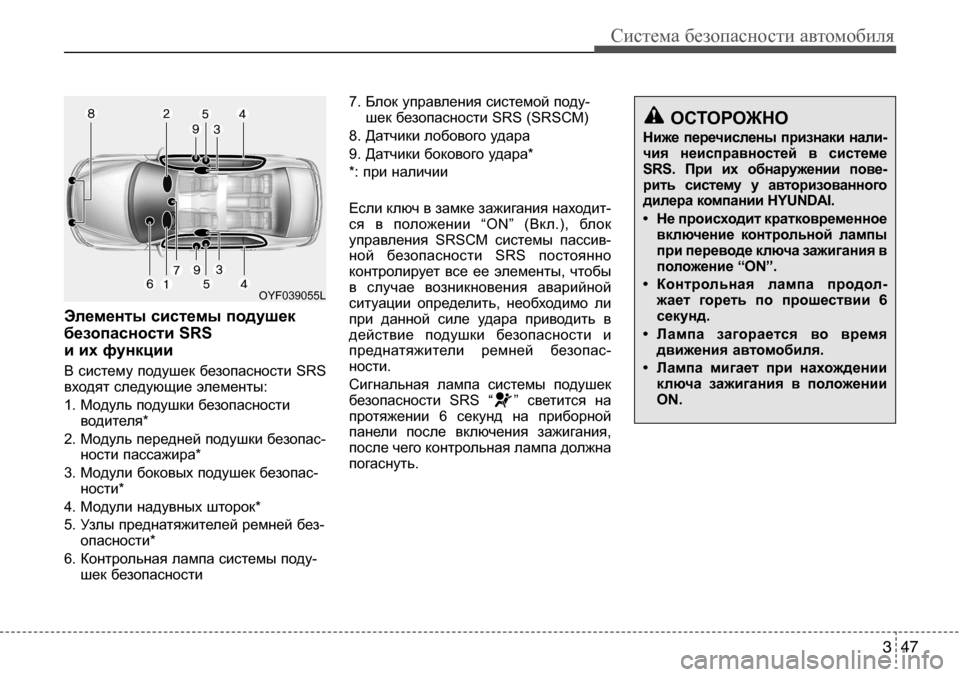

В систему подушек безопасности SrSвходят следующие элементы:
1. Модуль подушки безопасности водителя*
2. Модуль передней подушки безопас- ности пассажира*
3. Модули боковых подушек безопас- ности*
4. Модули надувных шторок*
5. Узлы преднатяжителей ремней без- опасности*
6. Контрольная лампа системы поду- шек безопасности 7. Блок управления системой поду-
шек безопасности SrS (SrScm)
8. Датчики лобового удара
9. Датчики бокового удара*
*: при наличии
Если ключ в замке зажигания находит-
ся в положении “oN” (Вкл.), блок
управления SrScm системы пассив-
ной безопасности SrS постоянно
контролирует все ее элементы, чтобы
в случае возникновения аварийной ситуации определить, необходимо ли
при данной силе удара приводить в действие подушки безопасности и
преднатяжители ремней безопас-
ности.
Сигнальная лампа системы подушек
безопасности SrS “ ” светится на
протяжении 6 секунд на приборнойпанели после включения зажигания,
после чего контрольная лампа должна
погаснуть.
ОСТОРОЖНО
Ниже перечислены признаки нали-
чия неисправностей в системе
SRS. При их обнаружении пове-
рить систему у авторизованного
дилера компании HYUNDAI.
• Не происходит кратковременное включение контрольной лампы
при переводе ключа зажигания в
положение “ON”.
• Контрольная лампа продол- жает гореть по прошествии 6
секунд.
• Лампа загорается во время движения автомобиля.
• Лампа мигает при нахождении ключа зажигания в положении
ON.
oyF039055L

Система безопасности автомобиля
48
3
Модули подушек безопасности нахо-
дятся в центре рулевого колеса и внут-
ри передней панели напротив пасса-
жирского сиденья над перчаточным
ящиком. Когда блок SrSm определит наличие удара большой силы в перед- нюю часть автомобиля, он автомати-
чески подаст команду на раскрытиеподушек безопасности. Во время раскрытия давление раскры-
вающихся подушек вскроет закрываю-
щие их панели по заранее подготов-ленным местам разрыва. Дальнейшеевскрытие панелей обеспечит наполне-
ние подушек безопасности в полном объеме. Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле рем-
нем безопасности замедлит движение
вперед тела водителя или пассажира,
уменьшая тем самым вероятность
получения травмы головы или грудной
клетки.
После того, как подушка безопасности
полностью раскроется, она немедлен-
но начнет сокращаться, обеспечивая
водителю обзор в переднем направле-
нии и возможность управления авто-
мобилем при помощи рулевого колеса
или иных органов управления.

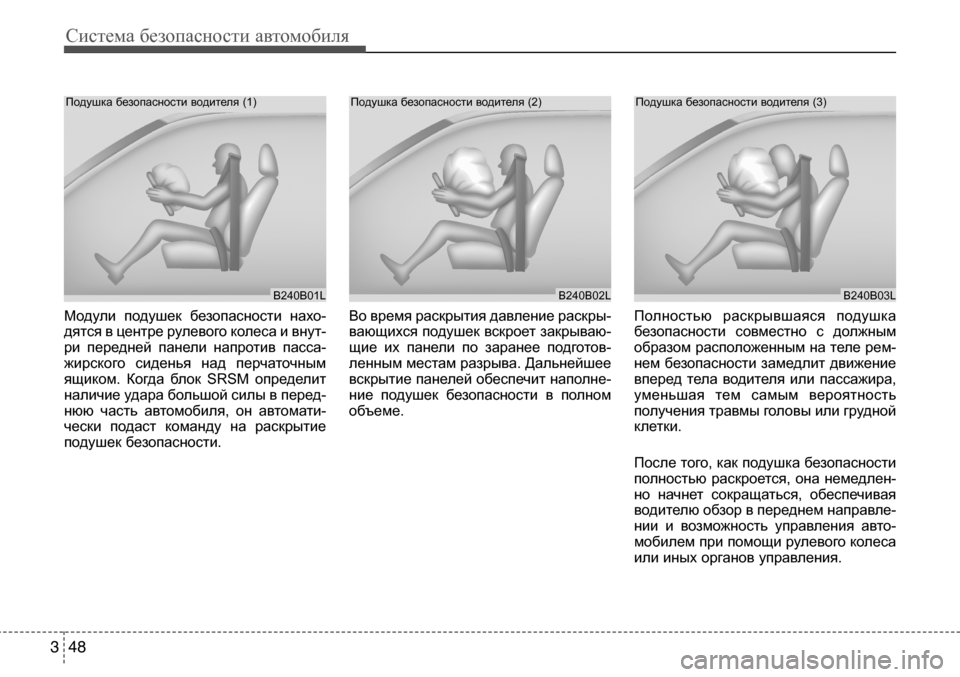

b240b02Lb240b03L
Подушка безопасности водителя (2)Подушка безопасности водителя (3)
b240b01L
Подушка безопасности водителя (1)

3 49
Система безопасности автомобиля
-
ОСТОРОЖНО
• Раскрытие подушек безо- пасности может сопровож-
даться громким шумом и
распространением по салону
мелкодисперсной пыли. Это
нормально и не представляет
никакой угрозы, - подушки
безопасности в нерабочем
состоянии упакованы в этот
порошок. Пыль, появившаяся
во время раскрытия подушек,
может вызвать раздражение
кожи или органов зрения, а
также усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое сопро-
вождалось раскрытием поду-
шек безопасности, всегда
тщательно промойте все
открытые участки кожи теплой
водой и туалетным мылом.
(продолжение следует)(продолжение)
• При установке освежителявоздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной пане-
ли.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас-
ности пассажира.
b240b05L

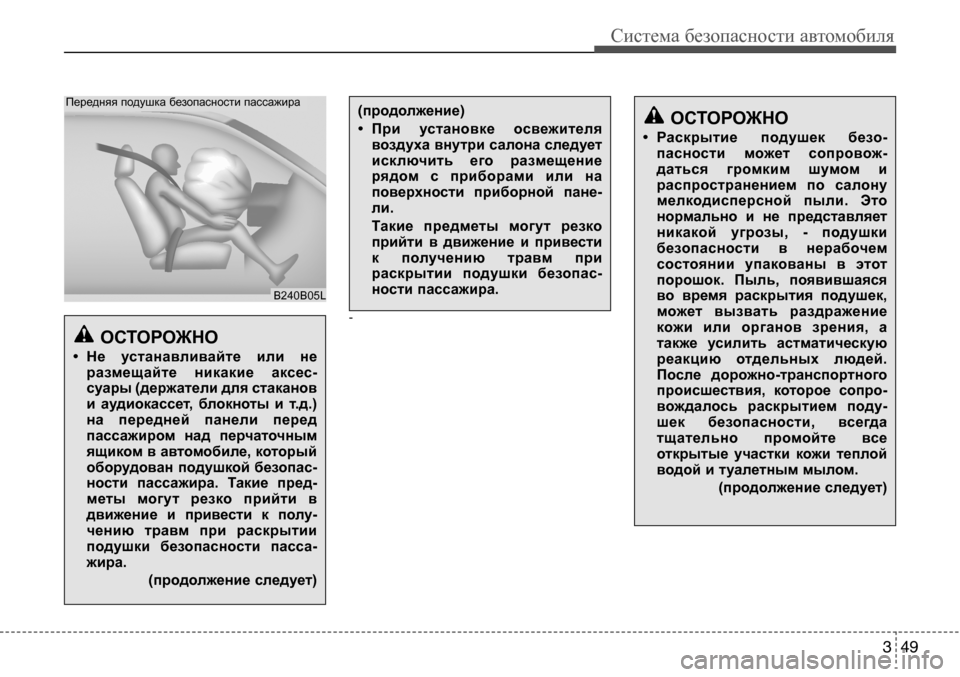

Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не размещайте никакие аксес-
суары (держатели для стаканов
и аудиокассет, блокноты и т.д.)на передней панели перед
пассажиром над перчаточным ящиком в автомобиле, который
оборудован подушкой безопас- ности пассажира. Такие пред-
меты могут резко прийти вдвижение и привести к полу-
чению травм при раскрытии
подушки безопасности пасса-
жира.
(продолжение следует)

Система безопасности автомобиля
50
3
Передние подушки безопасно-
сти водителя и пассажира
Автомобиль оснащен вспомогатель-
ной системой безопасности (подушка-
ми безопасности) и наплечными
/поясными ремнями безопасности как
для водительского, так и для пасса-
жирского сидений. На наличие подуш-
ки указывает рельефная надпись SrS
AIr bAg (ПОДУШКИ БЕЗОПАСНОСТИ
СИСТЕМЫ SrS) или AIr bAg
(ПОДУШКА БЕЗОПАСНОСТИ) на
крышке подушки безопасности на
рулевом колесе и на элементе перед-
ней панели над перчаточным ящиком
со стороны пассажирского сиденья.
(продолжение)
• Перед заменой плавкого
предохранителя и отсоеди-
нением какой-либо клеммы
аккумуляторной батареи
поворачивайте ключ в замке
зажигания в положение LOCK
(Блокировка) и извлекайте
ключ из замка зажигания.
Никогда не извлекайте и не
заменяйте плавкий предохра-
нитель (предохранители),
которые имеют отношение к системе подушек безопасности при нахождении ключа
зажигания в положении ON
(Вкл.).
Несоблюдение этого преду-
преждения приведет к включе-
нию лампы ,
сигнализирующей о неисп-
равности системы подушек
безопасности SRS.(продолжение)
• Система подушек безопасности SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа систе-
мы подушек безопасности
не загорается или продолжает
гореть примерно через 6
секунд после поворота ключа
зажигания в положение ON
(Вкл.) или запуска двигателя, или загорается во время
движения автомобиля, это сви-детельствует о неисправностисистемы подушек безо-
пасности SRS. В таком случае
рекомендуется обратиться к
авторизованному дилеру ком-пании HYUNDAI для проверкисистемы.
(продолжение следует)
orb030010
Передняя подушка безопасности водителя
