Hyundai Sonata

Características de su vehículo
68
4

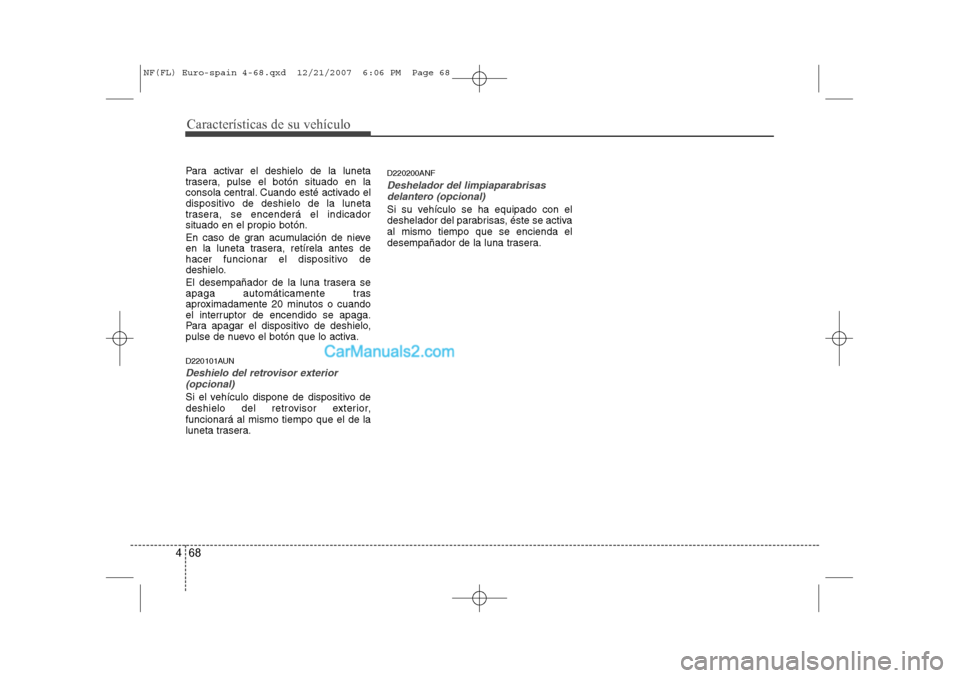

Para activar el deshielo de la luneta
trasera, pulse el botón situado en la
consola central. Cuando esté activado el
dispositivo de deshielo de la luneta
trasera, se encenderá el indicadorsituado en el propio botón.
En caso de gran acumulación de nieve
en la luneta trasera, retírela antes de
hacer funcionar el dispositivo de
deshielo.
El desempañador de la luna trasera se
apaga automáticamente tras
aproximadamente 20 minutos o cuando
el interruptor de encendido se apaga.
Para apagar el dispositivo de deshielo,
pulse de nuevo el botón que lo activa.
D220101AUN
Deshielo del retrovisor exterior
(opcional)
Si el vehículo dispone de dispositivo de
deshielo del retrovisor exterior,funcionará al mismo tiempo que el de la
luneta trasera. D220200ANF
Deshelador del limpiaparabrisas
delantero (opcional)
Si su vehículo se ha equipado con el
deshelador del parabrisas, éste se activaal mismo tiempo que se encienda el
desempañador de la luna trasera.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:06 PM Page 68

469
Características de su vehículo

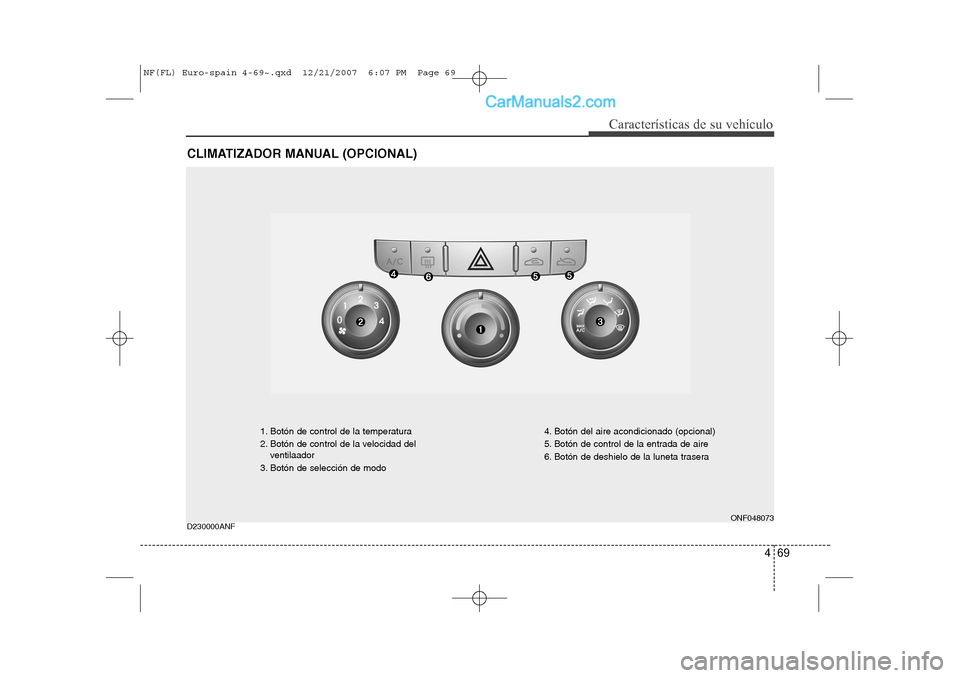

CLIMATIZADOR MANUAL (OPCIONAL)
1. Botón de control de la temperatura
2. Botón de control de la velocidad delventilaador
3. Botón de selección de modo 4. Botón del aire acondicionado (opcional)
5. Botón de control de la entrada de aire
6. Botón de deshielo de la luneta trasera
D230000ANF ONF048073
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:07 PM Page 69

Características de su vehículo
70
4

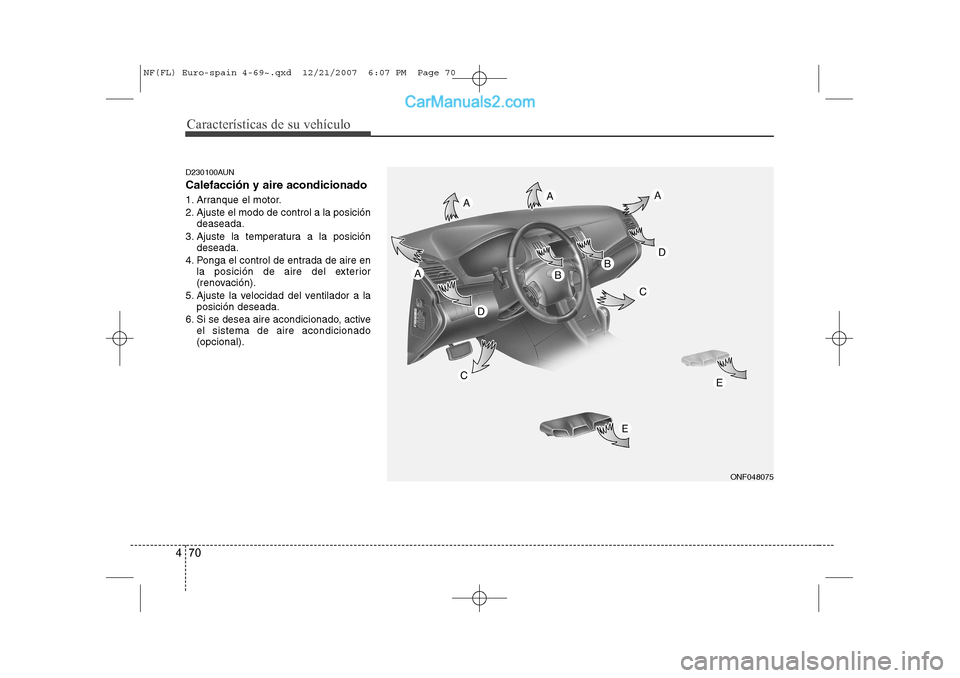

D230100AUN Calefacción y aire acondicionado
1. Arranque el motor.
2. Ajuste el modo de control a la posición
deaseada.
3. Ajuste la temperatura a la posición deseada.
4. Ponga el control de entrada de aire en la posición de aire del exterior
(renovación).
5. Ajuste la velocidad del ventilador a la posición deseada.
6. Si se desea aire acondicionado, active el sistema de aire acondicionado(opcional).
ONF048075
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:07 PM Page 70

471
Características de su vehículo
D230101ANF

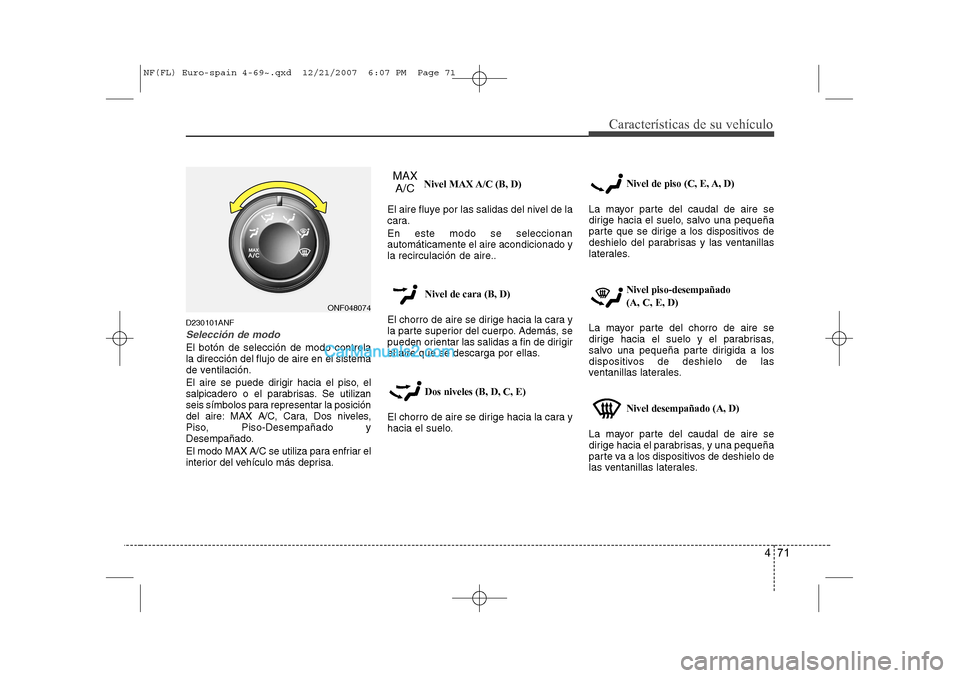

Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
seis símbolos para representar la posición
del aire: MAX A/C, Cara, Dos niveles,
Piso, Piso-Desempañado y
Desempañado.
El modo MAX A/C se utiliza para enfriar el
interior del vehículo más deprisa.Nivel MAX A/C (B, D)
El aire fluye por las salidas del nivel de la
cara. En este modo se seleccionan automáticamente el aire acondicionado y
la recirculación de aire..
Nivel de cara (B, D)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, C, E)
El chorro de aire se dirige hacia la cara y
hacia el suelo. Nivel de piso (C, E, A, D)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Nivel piso-desempañado (A, C, E, D)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
ONF048074
MAX A/C
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:07 PM Page 71

Características de su vehículo
72
4

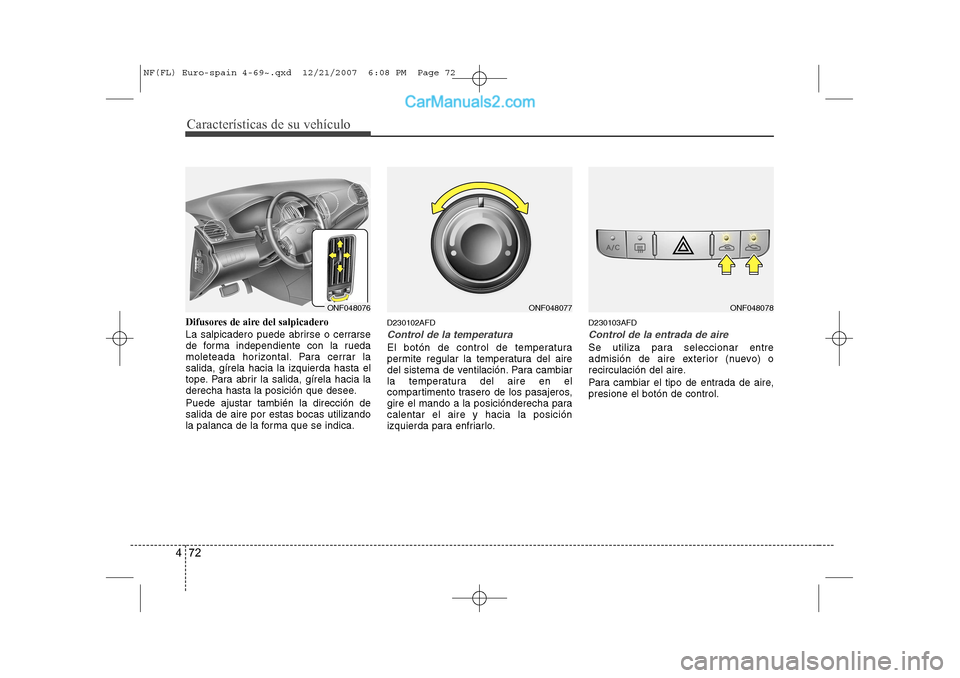

Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Para cerrar lasalida, gírela hacia la izquierda hasta el
tope. Para abrir la salida, gírela hacia la
derecha hasta la posición que desee. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica. D230102AFD
Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en el
compartimento trasero de los pasajeros,
gire el mando a la posiciónderecha paracalentar el aire y hacia la posición
izquierda para enfriarlo.D230103AFD
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire, presione el botón de control.
ONF048076ONF048078ONF048077
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:08 PM Page 72

473
Características de su vehículo
73

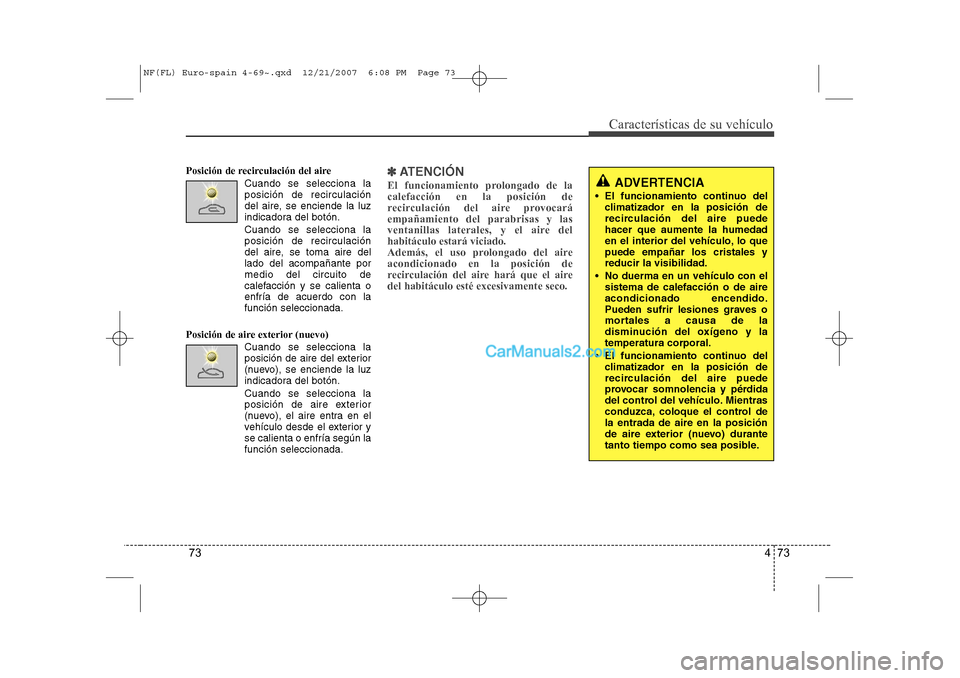

Posición de recirculación del aire
Cuando se selecciona laposición de recirculación
del aire, se enciende la luz
indicadora del botón. Cuando se selecciona la posición de recirculación
del aire, se toma aire dellado del acompañante pormedio del circuito de
calefacción y se calienta oenfría de acuerdo con lafunción seleccionada.
Posición de aire exterior (nuevo) Cuando se selecciona la
posición de aire del exterior
(nuevo), se enciende la luz
indicadora del botón. Cuando se selecciona la
posición de aire exterior
(nuevo), el aire entra en el
vehículo desde el exterior yse calienta o enfría según lafunción seleccionada.
✽✽ATENCIÓN
El funcionamiento prolongado de la calefacción en la posición de
recirculación del aire provocaráempañamiento del parabrisas y las
ventanillas laterales, y el aire delhabitáculo estará viciado.
Además, el uso prolongado del aireacondicionado en la posición de
recirculación del aire hará que el airedel habitáculo esté excesivamente seco. ADVERTENCIA
 El funcionamiento continuo del climatizador en la posición de
recirculación del aire puedehacer que aumente la humedad
en el interior del vehículo, lo quepuede empañar los cristales yreducir la visibilidad.
 No duerma en un vehículo con el sistema de calefacción o de aireacondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y latemperatura corporal.
 El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control dela entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:08 PM Page 73

Características de su vehículo
74
4
D230104AUN

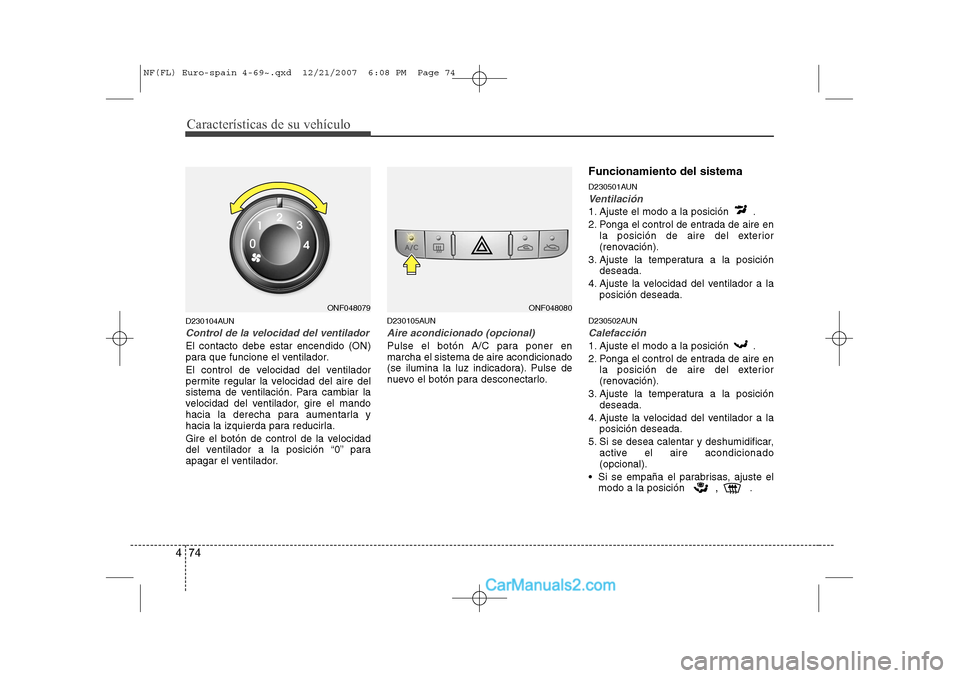

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador. D230105AUN
Aire acondicionado (opcional)
Pulse el botón A/C para poner en marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.Funcionamiento del sistema
D230501AUN
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
D230502AUN
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire acondicionado(opcional).
 Si se empaña el parabrisas, ajuste el modo a la posición ,
.
ONF048079ONF048080
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:08 PM Page 74

475
Características de su vehículo

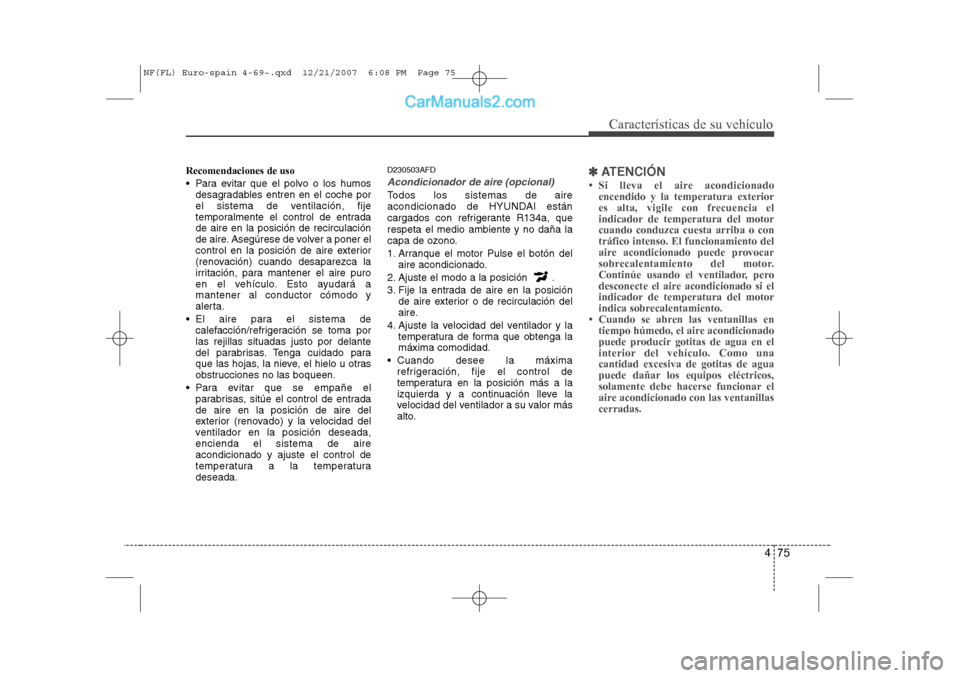

Recomendaciones de uso
 Para evitar que el polvo o los humosdesagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entradade aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará amantener al conductor cómodo y
alerta.
 El aire para el sistema de calefacción/refrigeración se toma porlas rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
 Para evitar que se empañe el parabrisas, sitúe el control de entradade aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,encienda el sistema de aireacondicionado y ajuste el control de
temperatura a la temperaturadeseada. D230503AFD
Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante R134a, querespeta el medio ambiente y no daña la
capa de ozono.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga lamáxima comodidad.
 Cuando desee la máxima refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.
✽✽ ATENCIÓN

Características de su vehículo
76
4

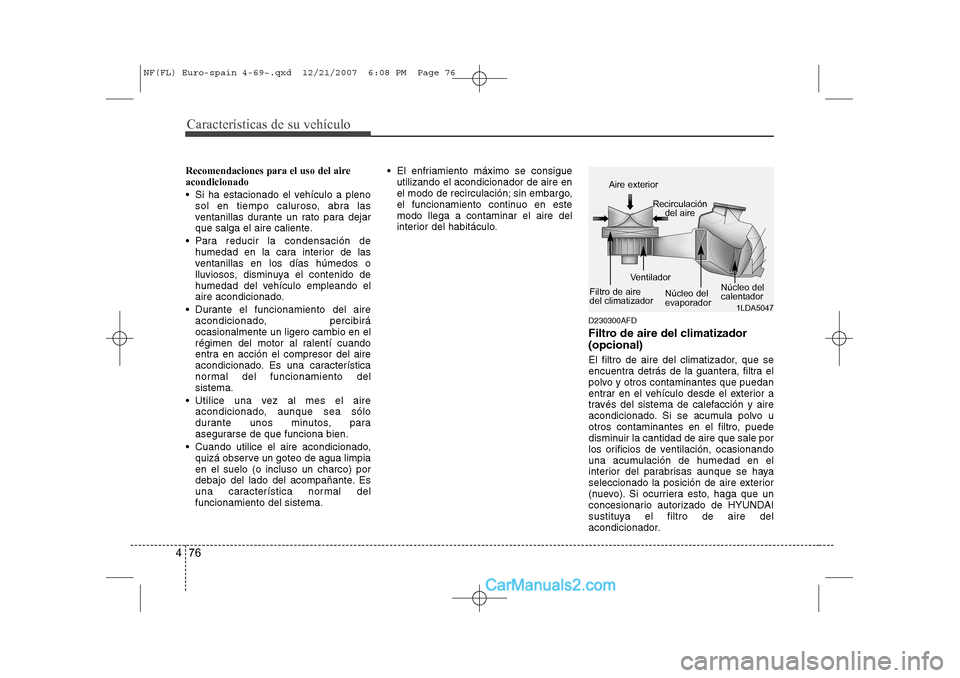

Recomendaciones para el uso del aire acondicionado
 Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
 Para reducir la condensación de humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
 Durante el funcionamiento del aire acondicionado, percibiráocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento delsistema.
 Utilice una vez al mes el aire acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.
 Cuando utilice el aire acondicionado, quizá observe un goteo de agua limpiaen el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal delfuncionamiento del sistema.  El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en estemodo llega a contaminar el aire del
interior del habitáculo.
D230300AFD
Filtro de aire del climatizador (opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
1LDA5047
Aire exterior
Recirculacióndel aire
Filtro de aire del climatizador Ventilador
Núcleo delevaporador Núcleo del
calentador
NF(FL) Euro-spain 4-69~.qxd 12/21/2007 6:08 PM Page 76

477

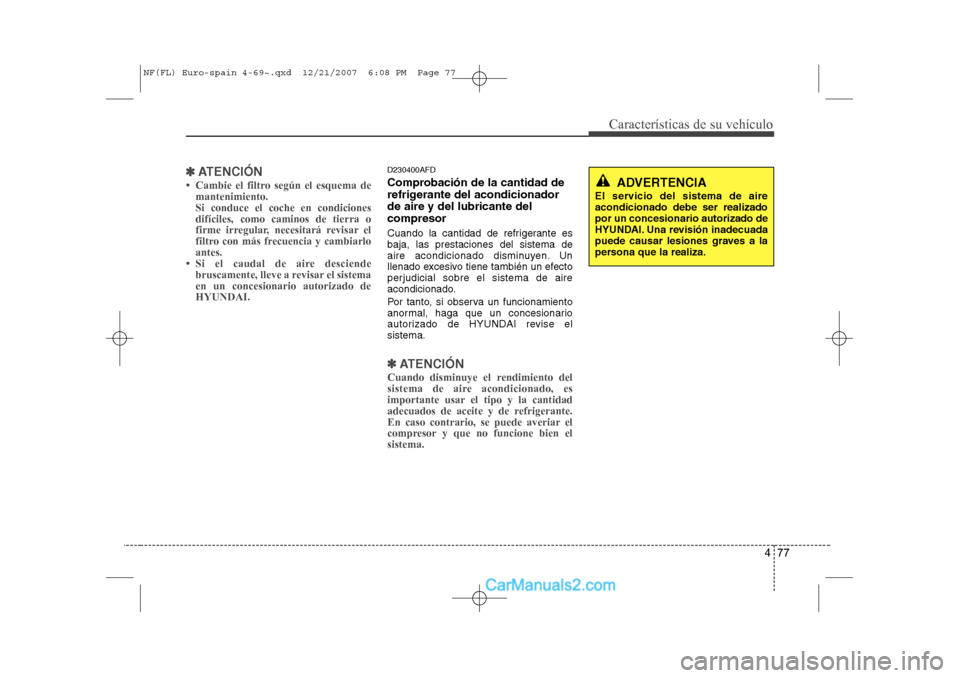

Características de su vehículo
✽✽ATENCIÓN
