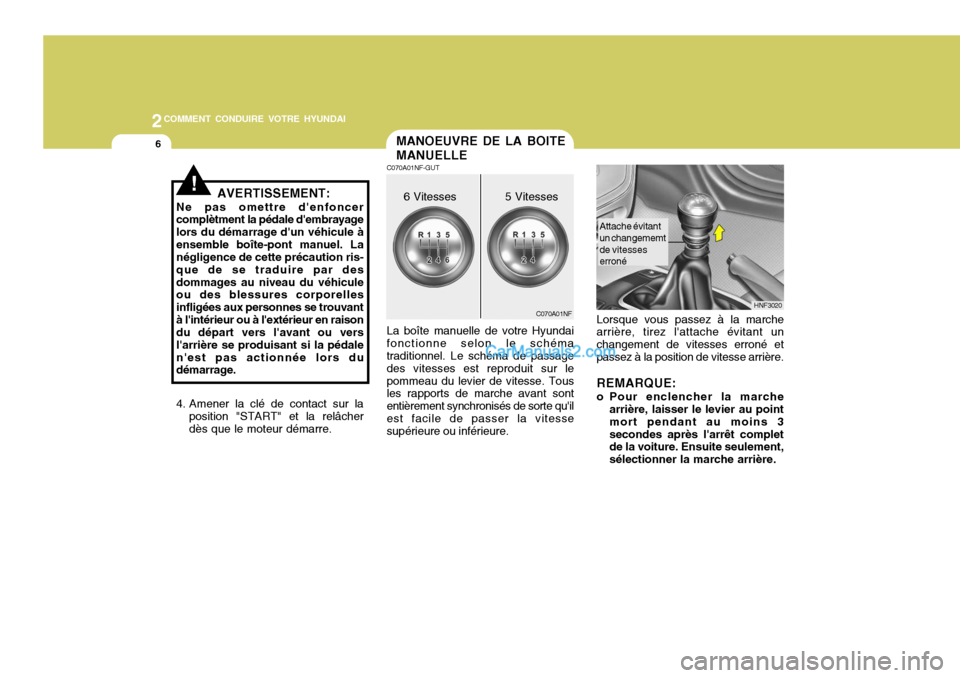

Hyundai Sonata

2COMMENT CONDUIRE VOTRE HYUNDAI
6MANOEUVRE DE LA BOITE MANUELLE
C070A01NF-GUT La boîte manuelle de votre Hyundai fonctionne selon le schéma traditionnel. Le schéma de passage des vitesses est reproduit sur lepommeau du levier de vitesse. Tous les rapports de marche avant sont entièrement synchronisés de sorte qu'ilest facile de passer la vitesse supérieure ou inférieure.
AVERTISSEMENT:
Ne pas omettre d'enfoncer complètment la pédale d'embrayage lors du démarrage d'un véhicule àensemble boîte-pont manuel. La négligence de cette précaution ris- que de se traduire par desdommages au niveau du véhicule ou des blessures corporelles infligées aux personnes se trouvantà l'intérieur ou à l'extérieur en raison du départ vers l'avant ou vers l'arrière se produisant si la pédalen'est pas actionnée lors du démarrage.!
4. Amener la clé de contact sur la position "START" et la relâcher dès que le moteur démarre.
Attache évitant un changememtde vitesses erroné
C070A01NF
6 Vitesses 5 Vitesses
HNF3020Lorsque vous passez à la marche
arrière, tirez l'attache évitant un changement de vitesses erroné etpassez à la position de vitesse arrière.
REMARQUE:
o Pour enclencher la marche arrière, laisser le levier au pointmort pendant au moins 3secondes après l'arrêt complet de la voiture. Ensuite seulement, sélectionner la marche arrière.

2
COMMENT CONDUIRE VOTRE HYUNDAI
7
!
o Par temps froid, un changement
de vitesses peut être difficile tant que le lubrifiant de la boîte de vitesses n'a pas chauffé. Cela est normal et ne nuit pas à la boîtede vitesses.
o Si vous êtes à l'arrêt et s'il est
difficile de passer à la 1ère ou àR (marche arrière), placez le levier de changement de vitesses dans la position N (point mort)et débrayez. Enfoncez la pédale d'embrayage et ensuite, passez à la 1ère ou à R (marche arrière).
o N'utilisez pas le levier de
changement de vitesses commeun appui de la main lors de la conduite car cela risque d'entraîner une usure prématuréedes fourches de changement de la boîte de vitesses. ATTENTION:
En passant de la 5ième à la 4ièmevitesse, des précautions doivent être prises afin de ne pas appuyerpar inadvertance sur le levier de vitesse dans le sens latéral ce qui entraînerait l'enclenchement de laseconde. Une baisse de vitesse aussi importante peut faire augmenter le régime du moteur àun point tel que le compte tours entrera dans la zone rouge (si la voiture en est équipée). Un tetemballement peut en effet endommagéle moteur.
! ZC090B1-AU Manoeuvre de l'embrayage Avant de changer de vitesse, appuyer à fond sur la pédale d'embrayage, puis changer de vitesse et relâcher lapédale progressivement. Pour éviter une usure prématurée de l'embrayage, ne pas poser inutilement le pied surla pédale lorsque la voitrue est en mouvement. Pour maintenir la voiture immobile dans une côte, ne pas appuyer partiellement sur la pédale d'embrayage. Utiliser le frein à mainde manière à éviter l'usure prématurée de l'embrayage. Ne pas actionner la pédale d'embrayage rapidement et de manière répétée.
AVERTISSEMENT:
Ne rétrogradez pas de plus de 2
vitesses ou ne rétrogradez pas devitesse lorsque le moteur tourne à grande vitesse (5000 tr/min ou plus). Un tel rétrogradage de vitessepeut endommager le moteur.

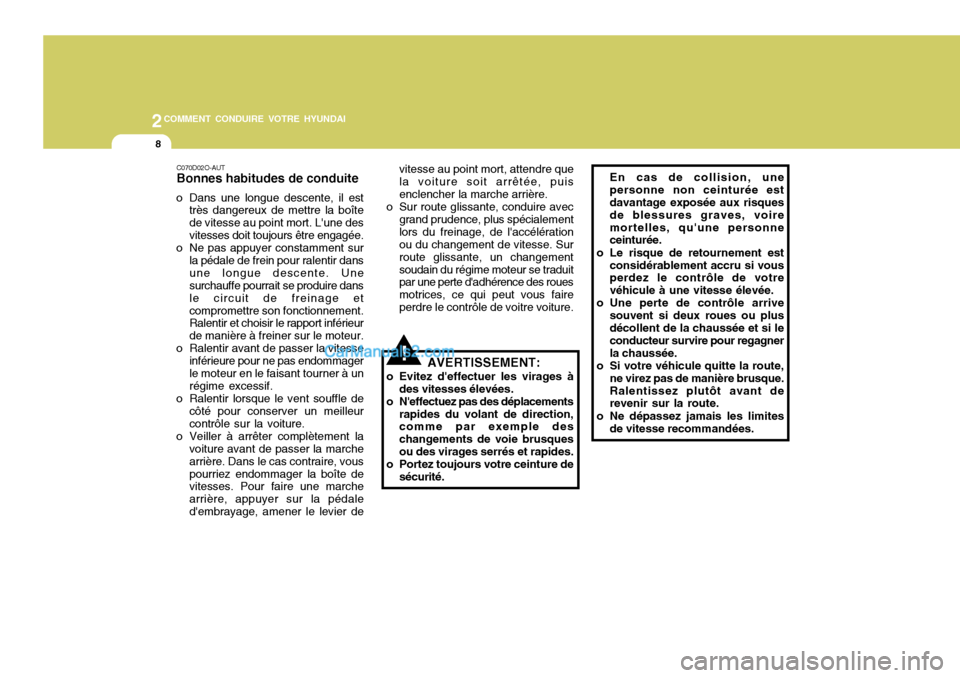

2COMMENT CONDUIRE VOTRE HYUNDAI
8
En cas de collision, une personne non ceinturée est davantage exposée aux risques de blessures graves, voiremortelles, qu'une personne ceinturée.
o Le risque de retournement est considérablement accru si vousperdez le contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagner la chaussée.
o Si votre véhicule quitte la route, ne virez pas de manière brusque.Ralentissez plutôt avant de revenir sur la route.
o Ne dépassez jamais les limites de vitesse recommandées.
!
vitesse au point mort, attendre que la voiture soit arrêtée, puisenclencher la marche arrière.
o Sur route glissante, conduire avec
grand prudence, plus spécialementlors du freinage, de l'accélération ou du changement de vitesse. Sur route glissante, un changementsoudain du régime moteur se traduit par une perte d'adhérence des roues motrices, ce qui peut vous faireperdre le contrôle de voitre voiture.
AVERTISSEMENT:
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements rapides du volant de direction, comme par exemple des changements de voie brusquesou des virages serrés et rapides.
o Portez toujours votre ceinture de
sécurité.
C070D02O-AUT Bonnes habitudes de conduite
o Dans une longue descente, il est très dangereux de mettre la boîte de vitesse au point mort. L'une desvitesses doit toujours être engagée.
o Ne pas appuyer constamment sur
la pédale de frein pour ralentir dansune longue descente. Une surchauffe pourrait se produire dans le circuit de freinage etcompromettre son fonctionnement. Ralentir et choisir le rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de passer la vitesse
inférieure pour ne pas endommagerle moteur en le faisant tourner à un régime excessif.
o Ralentir lorsque le vent souffle de côté pour conserver un meilleurcontrôle sur la voiture.
o Veiller à arrêter complètement la voiture avant de passer la marche arrière. Dans le cas contraire, vouspourriez endommager la boîte de vitesses. Pour faire une marche arrière, appuyer sur la pédaled'embrayage, amener le levier de

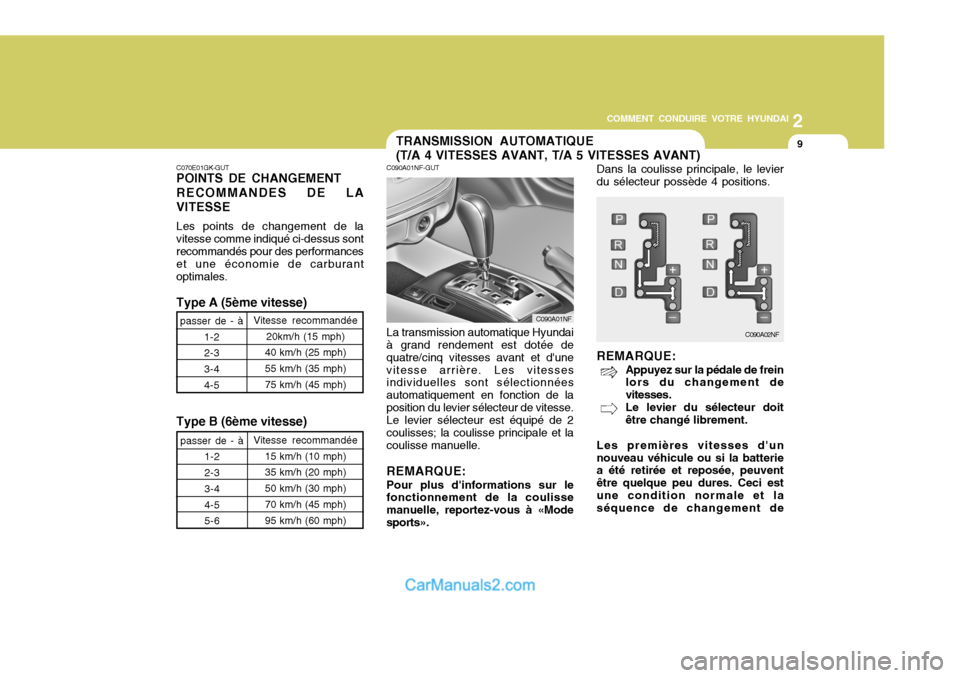

2
COMMENT CONDUIRE VOTRE HYUNDAI
9TRANSMISSION AUTOMATIQUE (T/A 4 VITESSES AVANT, T/A 5 VITESSES AVANT)
C070E01GK-GUT POINTS DE CHANGEMENT RECOMMANDES DE LA VITESSE Les points de changement de la vitesse comme indiqué ci-dessus sont recommandés pour des performances et une économie de carburantoptimales. Type A (5ème vitesse)
passer de - à 1-2 2-3 3-4 4-5 Vitesse recommandée
20km/h (15 mph)
40 km/h (25 mph) 55 km/h (35 mph) 75 km/h (45 mph)
passer de - à 1-2 2-3 3-4 4-5 5-6 Vitesse recommandée
15 km/h (10 mph)35 km/h (20 mph) 50 km/h (30 mph) 70 km/h (45 mph) 95 km/h (60 mph)
Type B (6ème vitesse)
C090A01NF-GUT La transmission automatique Hyundai à grand rendement est dotée de quatre/cinq vitesses avant et d'unevitesse arrière. Les vitesses individuelles sont sélectionnées automatiquement en fonction de laposition du levier sélecteur de vitesse. Le levier sélecteur est équipé de 2 coulisses; la coulisse principale et lacoulisse manuelle. REMARQUE: Pour plus d'informations sur le fonctionnement de la coulisse manuelle, reportez-vous à «Modesports». Dans la coulisse principale, le levierdu sélecteur possède 4 positions.
C090A01NF
C090A02NF
REMARQUE: Appuyez sur la pédale de frein lors du changement de vitesses.Le levier du sélecteur doitêtre changé librement.
Les premières vitesses d'unnouveau véhicule ou si la batterie a été retirée et reposée, peuvent être quelque peu dures. Ceci estune condition normale et la séquence de changement de

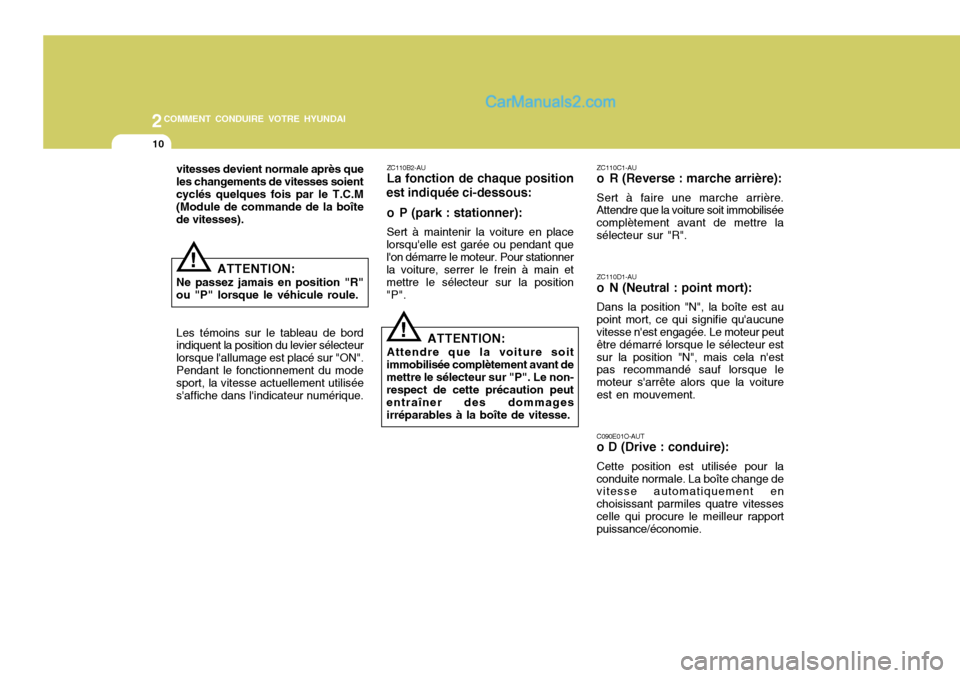

2COMMENT CONDUIRE VOTRE HYUNDAI
10
C090E01O-AUT o D (Drive : conduire): Cette position est utilisée pour la
conduite normale. La boîte change de vitesse automatiquement en choisissant parmiles quatre vitessescelle qui procure le meilleur rapport puissance/économie. ZC110C1-AU
o R (Reverse : marche arrière): Sert à faire une marche arrière.
Attendre que la voiture soit immobilisée complètement avant de mettre lasélecteur sur "R".
ZC110D1-AU
o N (Neutral : point mort): Dans la position "N", la boîte est au
point mort, ce qui signifie qu'aucune vitesse n'est engagée. Le moteur peut être démarré lorsque le sélecteur estsur la position "N", mais cela n'est pas recommandé sauf lorsque le moteur s'arrête alors que la voitureest en mouvement.
ZC110B2-AU La fonction de chaque position
est indiquée ci-dessous:
o P (park : stationner): Sert à maintenir la voiture en place
lorsqu'elle est garée ou pendant que l'on démarre le moteur. Pour stationner la voiture, serrer le frein à main et mettre le sélecteur sur la position"P".
! ATTENTION:
Attendre que la voiture soit
immobilisée complètement avant de mettre le sélecteur sur "P". Le non- respect de cette précaution peut entraîner des dommagesirréparables à la boîte de vitesse.
! ATTENTION:
Ne passez jamais en position "R" ou "P" lorsque le véhicule roule. Les témoins sur le tableau de bord indiquent la position du levier sélecteur lorsque l'allumage est placé sur "ON".Pendant le fonctionnement du modesport, la vitesse actuellement utilisées'affiche dans l'indicateur numérique.
vitesses devient normale après queles changements de vitesses soientcyclés quelques fois par le T.C.M (Module de commande de la boîte de vitesses).

2
COMMENT CONDUIRE VOTRE HYUNDAI

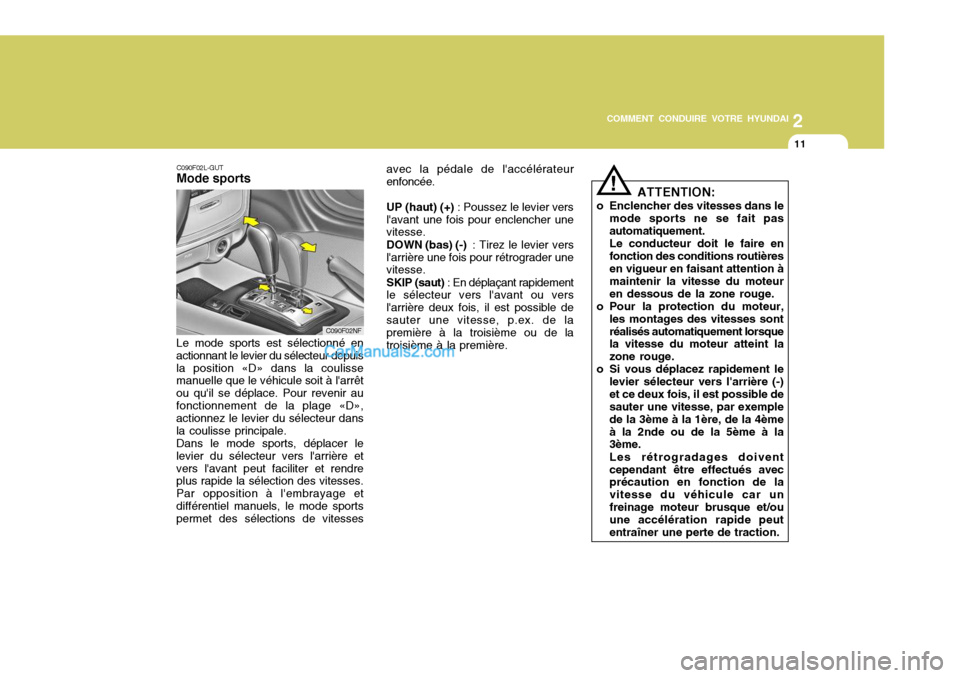

11
!
avec la pédale de l'accélérateur enfoncée.
UP (haut) (+) : Poussez le levier vers
l'avant une fois pour enclencher une vitesse.
DOWN (bas) (-) : Tirez le levier vers
l'arrière une fois pour rétrograder unevitesse.
SKIP (saut) : En déplaçant rapidement
le sélecteur vers l'avant ou vers l'arrière deux fois, il est possible desauter une vitesse, p.ex. de la première à la troisième ou de la troisième à la première.
C090F02L-GUT Mode sports
Le mode sports est sélectionné en actionnant le levier du sélecteur depuisla position «D» dans la coulisse manuelle que le véhicule soit à l'arrêt ou qu'il se déplace. Pour revenir aufonctionnement de la plage «D», actionnez le levier du sélecteur dans la coulisse principale.Dans le mode sports, déplacer lelevier du sélecteur vers l'arrière etvers l'avant peut faciliter et rendre plus rapide la sélection des vitesses. Par opposition à l'embrayage etdifférentiel manuels, le mode sports permet des sélections de vitesses ATTENTION:
o Enclencher des vitesses dans le mode sports ne se fait pas automatiquement.Le conducteur doit le faire enfonction des conditions routièresen vigueur en faisant attention à maintenir la vitesse du moteur en dessous de la zone rouge.
o Pour la protection du moteur, les montages des vitesses sontréalisés automatiquement lorsque la vitesse du moteur atteint la zone rouge.
o Si vous déplacez rapidement le levier sélecteur vers l'arrière (-)et ce deux fois, il est possible de sauter une vitesse, par exemple de la 3ème à la 1ère, de la 4èmeà la 2nde ou de la 5ème à la 3ème. Les rétrogradages doivent cependant être effectués avec précaution en fonction de la vitesse du véhicule car unfreinage moteur brusque et/ou une accélération rapide peut entraîner une perte de traction.
C090F02NF

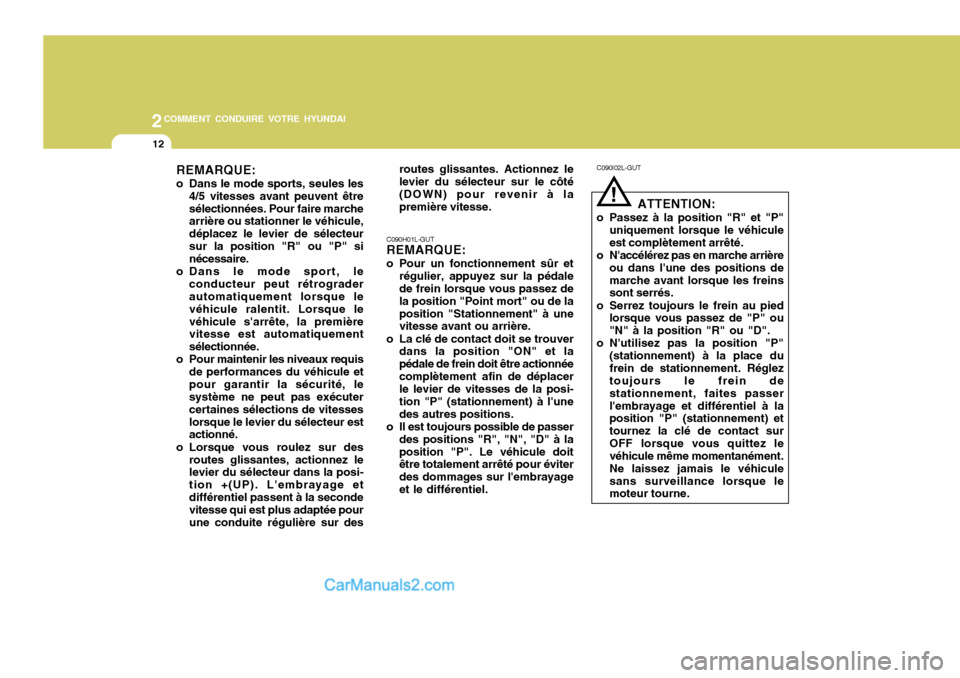

2COMMENT CONDUIRE VOTRE HYUNDAI
12
C090I02L-GUT
!ATTENTION:
o Passez à la position "R" et "P" uniquement lorsque le véhicule est complètement arrêté.
o N'accélérez pas en marche arrière ou dans l'une des positions demarche avant lorsque les freins sont serrés.
o Serrez toujours le frein au pied lorsque vous passez de "P" ou "N" à la position "R" ou "D".
o N'utilisez pas la position "P" (stationnement) à la place dufrein de stationnement. Réglez toujours le frein de stationnement, faites passerl'embrayage et différentiel à la position "P" (stationnement) et tournez la clé de contact surOFF lorsque vous quittez le véhicule même momentanément. Ne laissez jamais le véhiculesans surveillance lorsque le moteur tourne.
REMARQUE:
o Dans le mode sports, seules les
4/5 vitesses avant peuvent être sélectionnées. Pour faire marche arrière ou stationner le véhicule, déplacez le levier de sélecteursur la position "R" ou "P" si nécessaire.
o Dans le mode sport, le conducteur peut rétrograderautomatiquement lorsque le véhicule ralentit. Lorsque levéhicule s'arrête, la première vitesse est automatiquement sélectionnée.
o Pour maintenir les niveaux requis
de performances du véhicule etpour garantir la sécurité, le système ne peut pas exécuter certaines sélections de vitesseslorsque le levier du sélecteur est actionné.
o Lorsque vous roulez sur des routes glissantes, actionnez lelevier du sélecteur dans la posi- tion +(UP). L'embrayage etdifférentiel passent à la seconde vitesse qui est plus adaptée pour une conduite régulière sur des routes glissantes. Actionnez lelevier du sélecteur sur le côté(DOWN) pour revenir à la première vitesse.
C090H01L-GUT REMARQUE:
o Pour un fonctionnement sûr et régulier, appuyez sur la pédale de frein lorsque vous passez de la position "Point mort" ou de laposition "Stationnement" à une vitesse avant ou arrière.
o La clé de contact doit se trouver dans la position "ON" et la pédale de frein doit être actionnéecomplètement afin de déplacer le levier de vitesses de la posi- tion "P" (stationnement) à l'unedes autres positions.
o Il est toujours possible de passer des positions "R", "N", "D" à laposition "P". Le véhicule doit être totalement arrêté pour éviter des dommages sur l'embrayageet le différentiel.

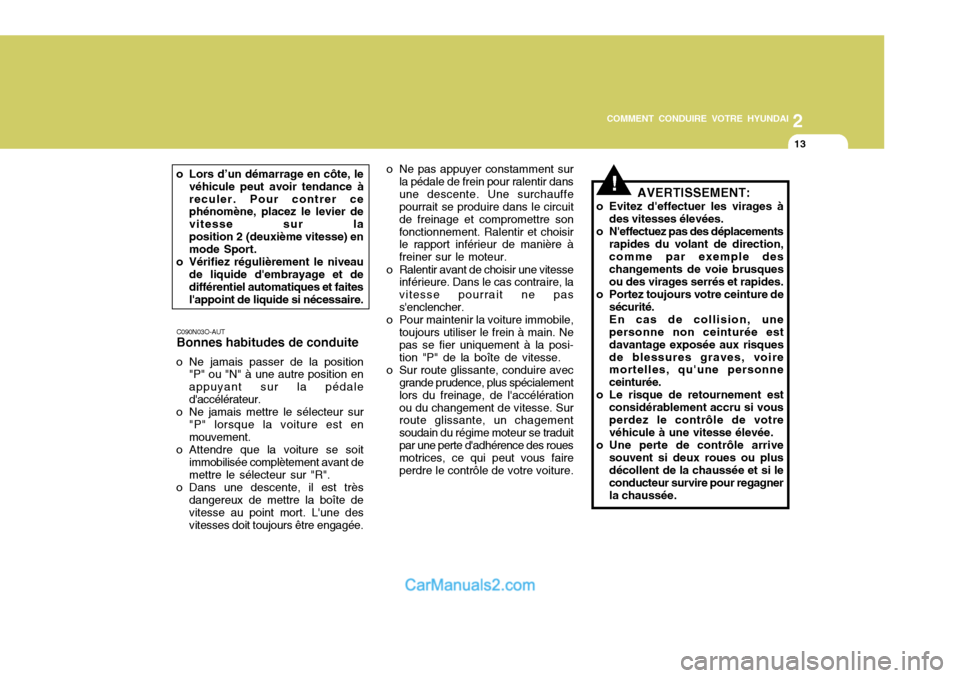

2
COMMENT CONDUIRE VOTRE HYUNDAI
13
!
C090N03O-AUT Bonnes habitudes de conduite
o Ne jamais passer de la position "P" ou "N" à une autre position en appuyant sur la pédaled'accélérateur.
o Ne jamais mettre le sélecteur sur
"P" lorsque la voiture est enmouvement.
o Attendre que la voiture se soit
immobilisée complètement avant de mettre le sélecteur sur "R".
o Dans une descente, il est très dangereux de mettre la boîte devitesse au point mort. L'une des vitesses doit toujours être engagée. o Ne pas appuyer constamment sur
la pédale de frein pour ralentir dansune descente. Une surchauffe pourrait se produire dans le circuit de freinage et compromettre sonfonctionnement. Ralentir et choisir le rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de choisir une vitesse inférieure. Dans le cas contraire, lavitesse pourrait ne pass'enclencher.
o Pour maintenir la voiture immobile, toujours utiliser le frein à main. Ne pas se fier uniquement à la posi- tion "P" de la boîte de vitesse.
o Sur route glissante, conduire avec grande prudence, plus spécialementlors du freinage, de l'accélérationou du changement de vitesse. Sur route glissante, un chagement soudain du régime moteur se traduitpar une perte d'adhérence des roues motrices, ce qui peut vous faire perdre le contrôle de votre voiture. AVERTISSEMENT:
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements
rapides du volant de direction,comme par exemple des changements de voie brusques ou des virages serrés et rapides.
o Portez toujours votre ceinture de
sécurité. En cas de collision, une personne non ceinturée est davantage exposée aux risquesde blessures graves, voire mortelles, qu'une personne ceinturée.
o Le risque de retournement est
considérablement accru si vousperdez le contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagnerla chaussée.
o Lors d’un démarrage en côte, le
véhicule peut avoir tendance àreculer. Pour contrer ce phénomène, placez le levier de vitesse sur la
position 2 (deuxième vitesse) en mode Sport.
o Vérifiez régulièrement le niveau de liquide d'embrayage et dedifférentiel automatiques et faites l'appoint de liquide si nécessaire.

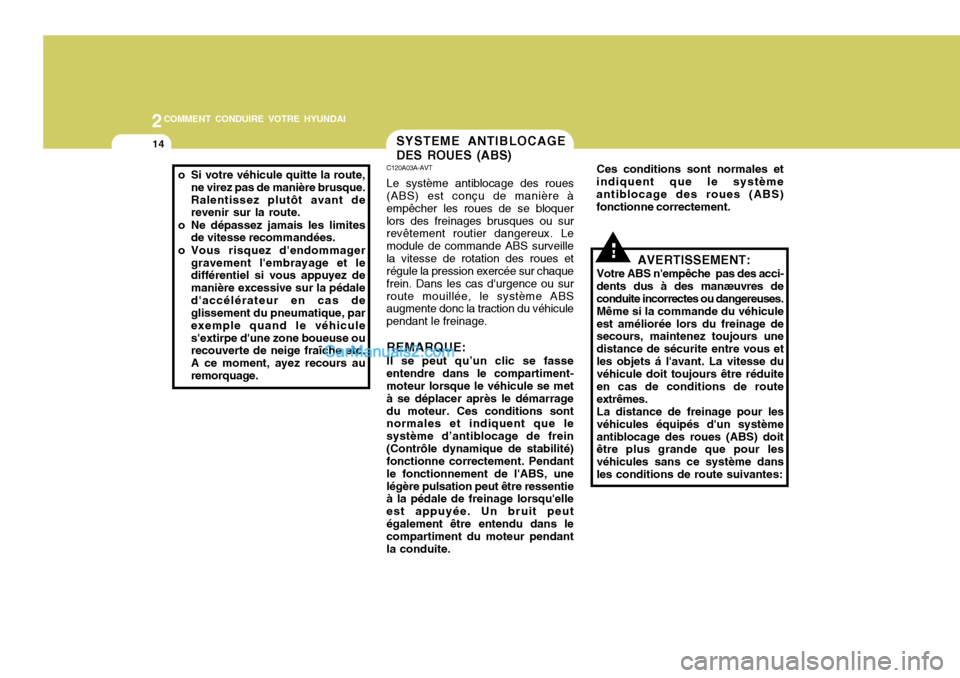

2COMMENT CONDUIRE VOTRE HYUNDAI
14SYSTEME ANTIBLOCAGE DES ROUES (ABS)
!
C120A03A-AVT Le système antiblocage des roues (ABS) est conçu de manière à empêcher les roues de se bloquerlors des freinages brusques ou sur revêtement routier dangereux. Le module de commande ABS surveillela vitesse de rotation des roues et régule la pression exercée sur chaque frein. Dans les cas d'urgence ou surroute mouillée, le système ABS augmente donc la traction du véhicule pendant le freinage. REMARQUE: Il se peut qu’un clic se fasse entendre dans le compartiment- moteur lorsque le véhicule se met à se déplacer après le démarragedu moteur. Ces conditions sont normales et indiquent que le système d’antiblocage de frein(Contrôle dynamique de stabilité) fonctionne correctement. Pendant le fonctionnement de l'ABS, unelégère pulsation peut être ressentie à la pédale de freinage lorsqu'elle est appuyée. Un bruit peutégalement être entendu dans le compartiment du moteur pendant la conduite.Ces conditions sont normales et
indiquent que le système antiblocage des roues (ABS) fonctionne correctement.o Si votre véhicule quitte la route,
ne virez pas de manière brusque. Ralentissez plutôt avant de revenir sur la route.
o Ne dépassez jamais les limites de vitesse recommandées.
o Vous risquez d'endommager gravement l'embrayage et ledifférentiel si vous appuyez de manière excessive sur la pédaled'accélérateur en cas de glissement du pneumatique, par exemple quand le véhicules'extirpe d'une zone boueuse ou recouverte de neige fraîche etc. A ce moment, ayez recours auremorquage. AVERTISSEMENT:
Votre ABS n'empêche pas des acci-
dents dus à des manæuvres deconduite incorrectes ou dangereuses. Même si la commande du véhicule est améliorée lors du freinage de secours, maintenez toujours une distance de sécurite entre vous etles objets á I'avant. La vitesse du véhicule doit toujours être réduite en cas de conditions de routeextrêmes.
La distance de freinage pour les
véhicules équipés d'un systèmeantiblocage des roues (ABS) doit être plus grande que pour les véhicules sans ce système dansles conditions de route suivantes:

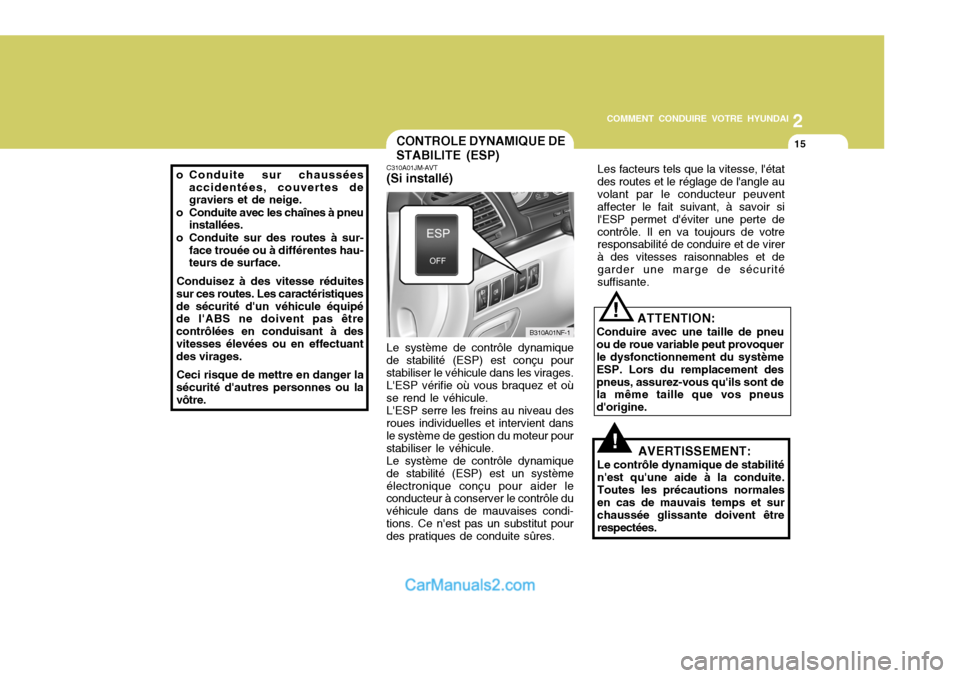

2
COMMENT CONDUIRE VOTRE HYUNDAI
15
!
!
CONTROLE DYNAMIQUE DE STABILITE (ESP)
C310A01JM-AVT (Si installé) Les facteurs tels que la vitesse, l'état
des routes et le réglage de l'angle au volant par le conducteur peuvent affecter le fait suivant, à savoir si l'ESP permet d'éviter une perte decontrôle. Il en va toujours de votre responsabilité de conduire et de virer à des vitesses raisonnables et degarder une marge de sécurité suffisante.
B310A01NF-1
Le système de contrôle dynamique
de stabilité (ESP) est conçu pour stabiliser le véhicule dans les virages.
L'ESP vérifie où vous braquez et où
se rend le véhicule.
L'ESP serre les freins au niveau des
roues individuelles et intervient dansle système de gestion du moteur pourstabiliser le véhicule.
Le système de contrôle dynamique
de stabilité (ESP) est un systèmeélectronique conçu pour aider le conducteur à conserver le contrôle du véhicule dans de mauvaises condi-tions. Ce n'est pas un substitut pour des pratiques de conduite sûres. ATTENTION:
Conduire avec une taille de pneu ou de roue variable peut provoquer le dysfonctionnement du système ESP. Lors du remplacement despneus, assurez-vous qu'ils sont de la même taille que vos pneus d'origine.
AVERTISSEMENT:
Le contrôle dynamique de stabilitén'est qu'une aide à la conduite.Toutes les précautions normales en cas de mauvais temps et sur chaussée glissante doivent êtrerespectées.
o Conduite sur chaussées
accidentées, couvertes de graviers et de neige.
o Conduite avec les chaînes à pneu installées.
o Conduite sur des routes à sur- face trouée ou à différentes hau-teurs de surface.
Conduisez à des vitesse réduites
sur ces routes. Les caractéristiques de sécurité d'un véhicule équipé de I'ABS ne doivent pas être contrôlées en conduisant à des vitesses élevées ou en effectuant des virages.
Ceci risque de mettre en danger la
sécurité d'autres personnes ou la vôtre.
