Page 251 of 770

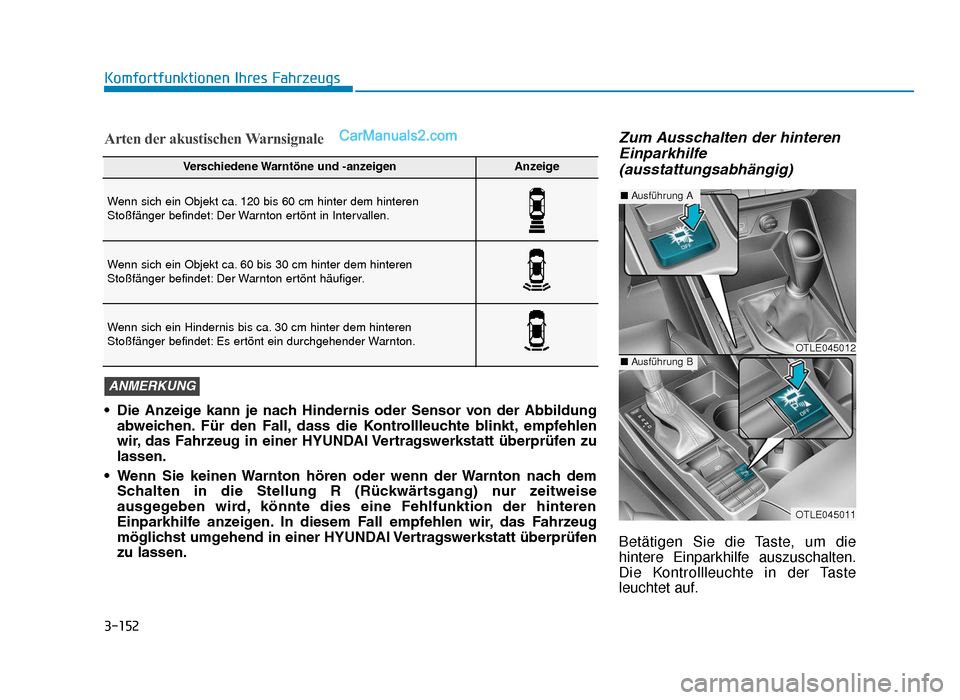

3-152
Zum Ausschalten der hinterenEinparkhilfe(ausstattungsabhängig)
Betätigen Sie die Taste, um die
hintere Einparkhilfe auszuschalten.
Die Kontrollleuchte in der Taste
leuchtet auf.
Komfortfunktionen Ihres Fahrzeugs
Verschiedene Warntöne und -anzeigenAnzeige
Wenn sich ein Objekt ca. 120 bis 60 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt in Intervallen.
Wenn sich ein Objekt ca. 60 bis 30 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt häufiger.
Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren
Stoßfänger befindet: Es ertönt ein durchgehender Warnton.
• Die Anzeige kann je nach Hindernis oder Sensor von der Abbildung
abweichen. Für den Fall, dass die Kontrollleuchte blinkt, empfehlen
wir, das Fahrzeug in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem Schalten in die Stellung R (Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies eine Fehlfunktion der hinteren
Einparkhilfe anzeigen. In diesem Fall empfehlen wir, das Fahrzeug
möglichst umgehend in einer HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
ANMERKUNG
Arten der akustischen Warnsignale
OTLE045012
OTLE045011
■ Ausführung A
■Ausführung B
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 152
Page 252 of 770

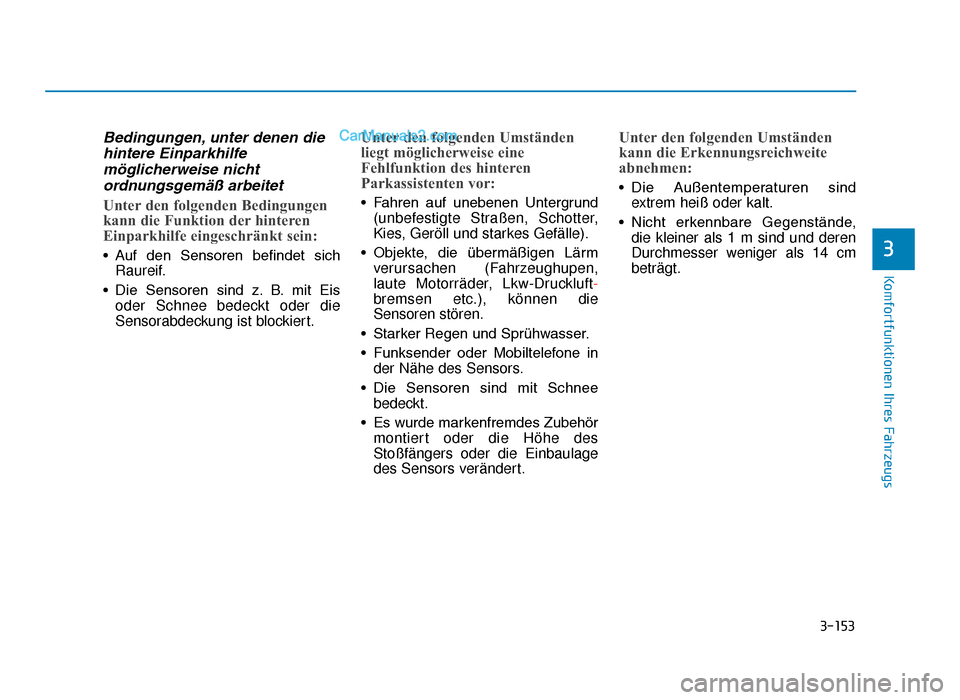

3-153
Komfortfunktionen Ihres Fahrzeugs
Bedingungen, unter denen diehintere Einparkhilfemöglicherweise nichtordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren
Einparkhilfe eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor:
• Fahren auf unebenen Untergrund(unbefestigte Straßen, Schotter,
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender oder Mobiltelefone in der Nähe des Sensors.
• Die Sensoren sind mit Schnee bedeckt.
• Es wurde markenfremdes Zubehör montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
Unter den folgenden Umständen
kann die Erkennungsreichweite
abnehmen:
• Die Außentemperaturen sindextrem heiß oder kalt.
• Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
3
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 153
Page 253 of 770

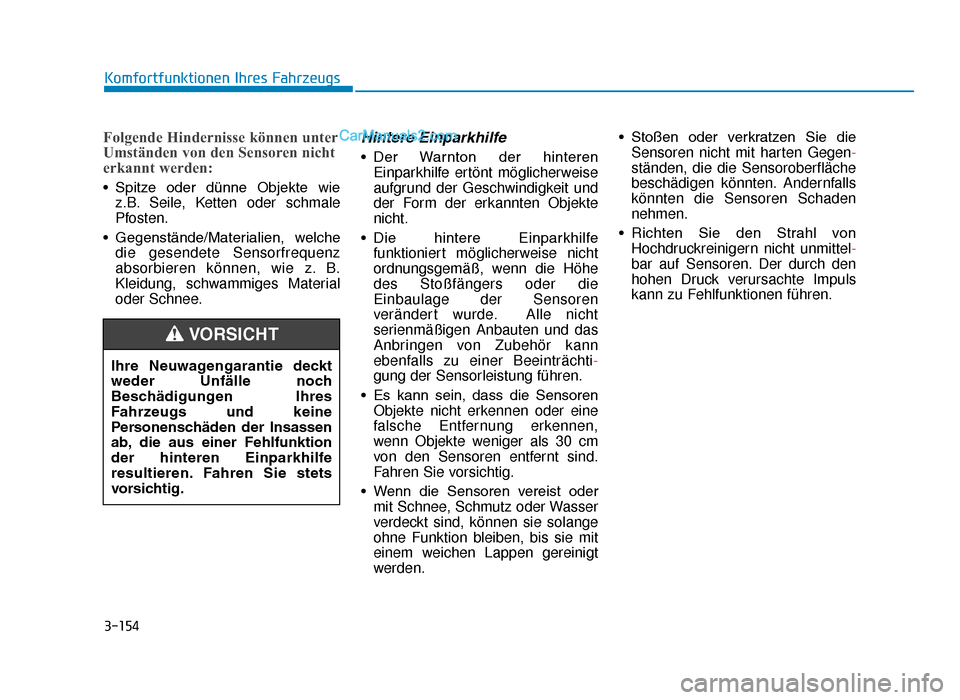

3-154
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
• Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Materialien, welche die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
Hintere Einparkhilfe
• Der Warnton der hinterenEinparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere Einparkhilfe funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen,
wenn Objekte weniger als 30 cm
von den Sensoren entfernt sind.
Fahren Sie vorsichtig.
• Wenn die Sensoren vereist oder mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden. • Stoßen oder verkratzen Sie die
Sensoren nicht mit harten Gegen -
ständen, die die Sensoroberfläche
beschädigen könnten. Andernfalls
könnten die Sensoren Schaden
nehmen.
• Richten Sie den Strahl von Hochdruckreinigern nicht unmittel -
bar auf Sensoren. Der durch den
hohen Druck verursachte Impuls
kann zu Fehlfunktionen führen.
Komfortfunktionen Ihres Fahrzeugs
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren Einparkhilfe
resultieren. Fahren Sie stets
vorsichtig.
VORSICHT
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 154
Page 254 of 770
![Hyundai Tucson 2019 Betriebsanleitung (in German) 3-155
Komfortfunktionen Ihres Fahrzeugs
Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
[A]: Sensor hinten, [B]: Sensor vorn
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparke Hyundai Tucson 2019 Betriebsanleitung (in German) 3-155
Komfortfunktionen Ihres Fahrzeugs
Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
[A]: Sensor hinten, [B]: Sensor vorn
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparke](/img/35/19696/w960_19696-253.png)

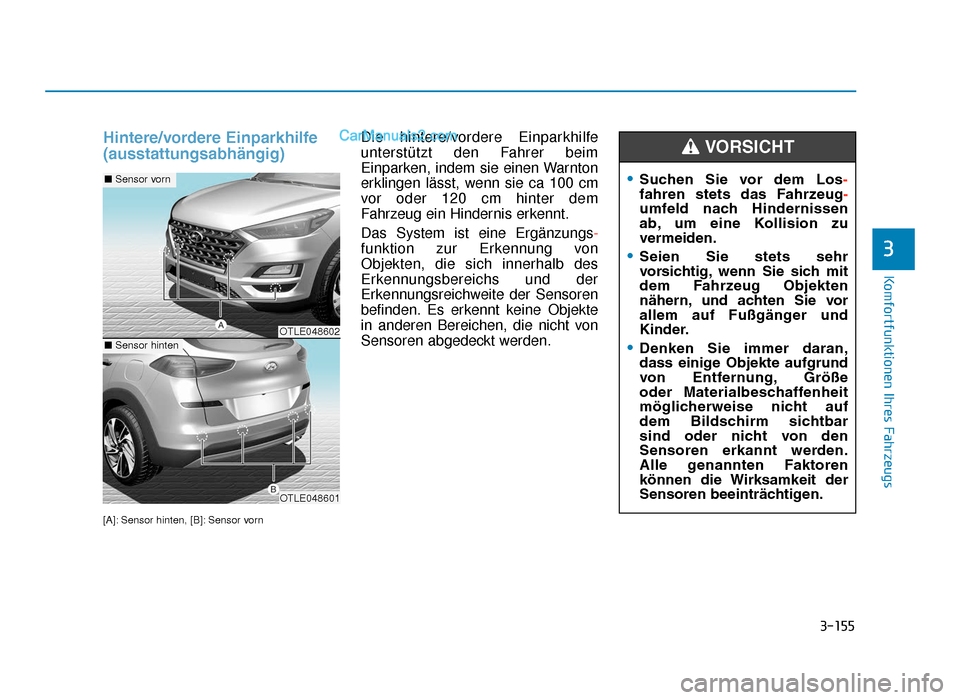

3-155
Komfortfunktionen Ihres Fahrzeugs
Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
[A]: Sensor hinten, [B]: Sensor vorn
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparken, indem sie einen Warnton
erklingen lässt, wenn sie ca 100 cm
vor oder 120 cm hinter dem
Fahrzeug ein Hindernis erkennt.
Das System ist eine Ergänzungs-
funktion zur Erkennung von
Objekten, die sich innerhalb des
Erkennungsbereichs und der
Erkennungsreichweite der Sensoren
befinden. Es erkennt keine Objekte
in anderen Bereichen, die nicht von
Sensoren abgedeckt werden.
3
OTLE048602
OTLE048601
■Sensor vorn
■Sensor hinten
•Suchen Sie vor dem Los-
fahren stets das Fahrzeug -
umfeld nach Hindernissen
ab, um eine Kollision zu
vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
•Denken Sie immer daran,
dass einige Objekte aufgrund
von Entfernung, Größe
oder Materialbeschaffenheit
möglicherweise nicht auf
dem Bildschirm sichtbar
sind oder nicht von den
Sensoren erkannt werden.
Alle genannten Faktoren
können die Wirksamkeit der
Sensoren beeinträchtigen.
VORSICHT
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 155
Page 255 of 770

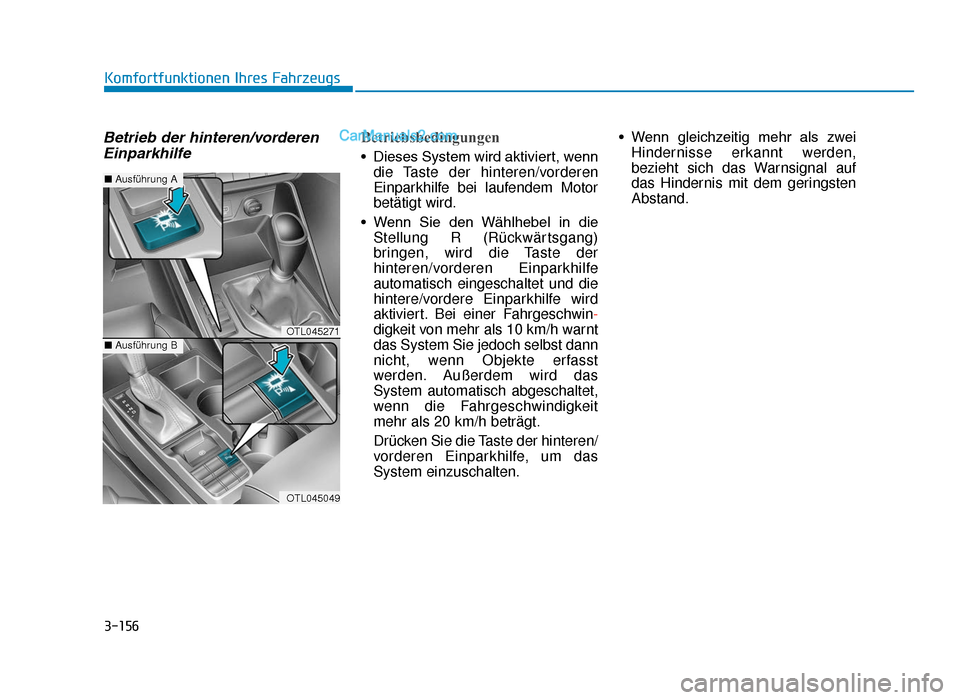

3-156
Betrieb der hinteren/vorderenEinparkhilfeBetriebsbedingungen
• Dieses System wird aktiviert, wenn
die Taste der hinteren/vorderen
Einparkhilfe bei laufendem Motor
betätigt wird.
• Wenn Sie den Wählhebel in die Stellung R (Rückwärtsgang)
bringen, wird die Taste der
hinteren/vorderen Einparkhilfe
automatisch eingeschaltet und die
hintere/vordere Einparkhilfe wird
aktiviert. Bei einer Fahrgeschwin -
digkeit von mehr als 10 km/h warnt
das System Sie jedoch selbst dann
nicht, wenn Objekte erfasst
werden. Außerdem wird das
System automatisch abgeschaltet,
wenn die Fahrgeschwindigkeit
mehr als 20 km/h beträgt.
Drücken Sie die Taste der hinteren/
vorderen Einparkhilfe, um das
System einzuschalten. • Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das Hindernis mit dem geringsten
Abstand.
Komfortfunktionen Ihres Fahrzeugs
OTL045271
OTL045049
■ Ausführung A
■Ausführung B
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 156
Page 256 of 770

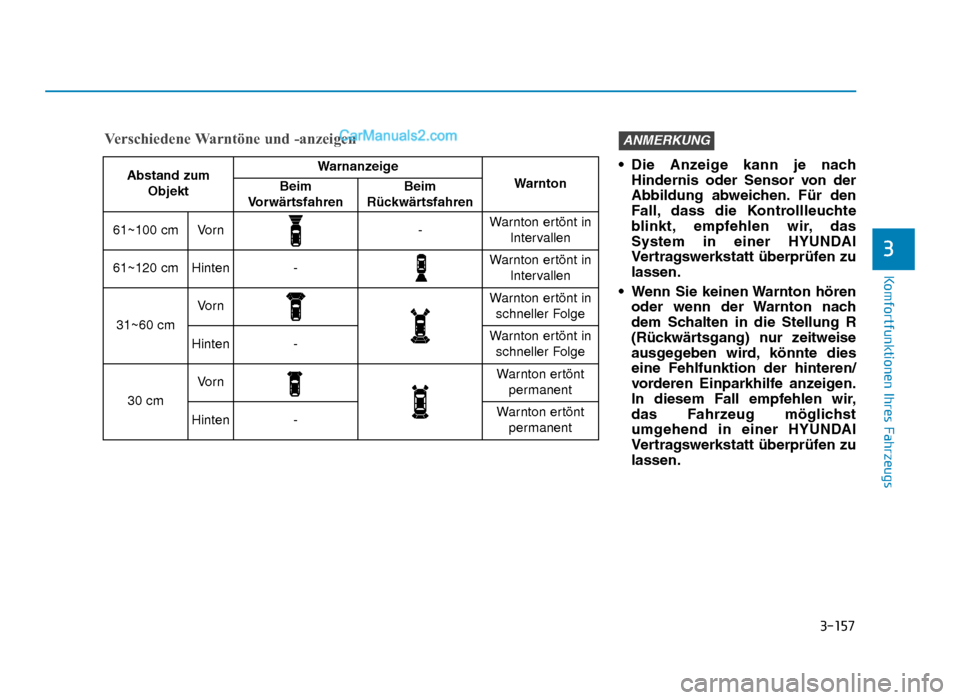

3-157
Komfortfunktionen Ihres Fahrzeugs
• Die Anzeige kann je nachHindernis oder Sensor von der
Abbildung abweichen. Für den
Fall, dass die Kontrollleuchte
blinkt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach
dem Schalten in die Stellung R
(Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies
eine Fehlfunktion der hinteren/
vorderen Einparkhilfe anzeigen.
In diesem Fall empfehlen wir,
das Fahrzeug möglichst
umgehend in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ANMERKUNG
3
Abstand zum
ObjektWarnanzeige
WarntonBeim
VorwärtsfahrenBeim
Rückwärtsfahren
61~100 cmVo r n-Warnton ertönt in Intervallen
61~120 cmHinten-Warnton ertönt inIntervallen
31~60 cm
Vo r nWarnton ertönt inschneller Folge
Hinten-Warnton ertönt inschneller Folge
30 cm
Vo r nWarnton ertönt permanent
Hinten-Warnton ertöntpermanent
Verschiedene Warntöne und -anzeigen
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 157
Page 257 of 770

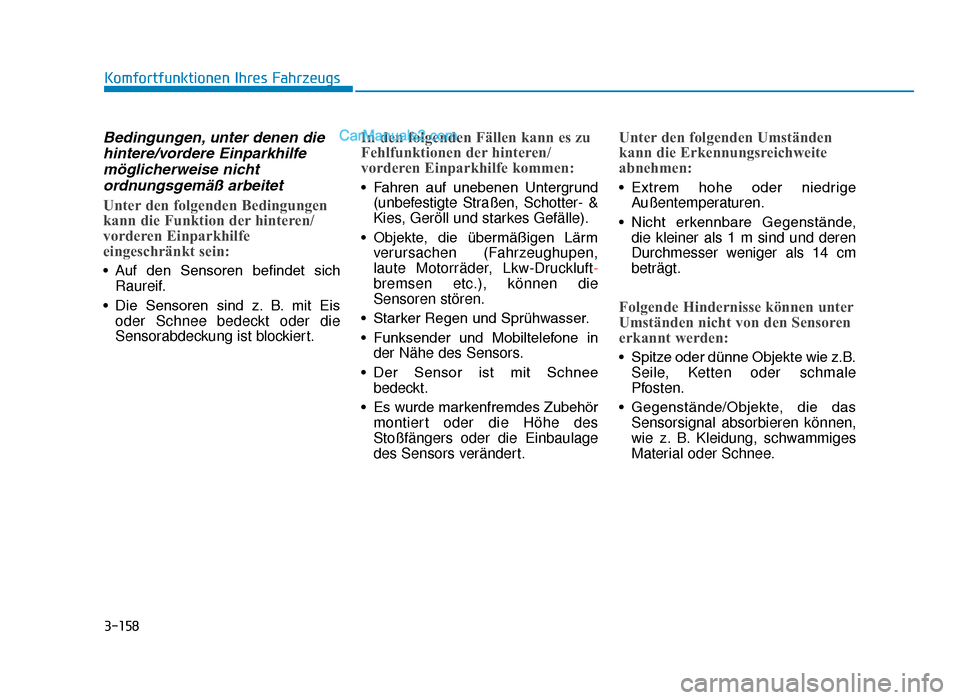

3-158
Bedingungen, unter denen diehintere/vordere Einparkhilfemöglicherweise nichtordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren/
vorderen Einparkhilfe
eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
In den folgenden Fällen kann es zu
Fehlfunktionen der hinteren/
vorderen Einparkhilfe kommen:
• Fahren auf unebenen Untergrund(unbefestigte Straßen, Schotter- &
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender und Mobiltelefone in der Nähe des Sensors.
• Der Sensor ist mit Schnee bedeckt.
• Es wurde markenfremdes Zubehör montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
Unter den folgenden Umständen
kann die Erkennungsreichweite
abnehmen:
• Extrem hohe oder niedrigeAußentemperaturen.
• Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Hindernisse können unter
Umständen nicht von den Sensoren
erkannt werden:
• Spitze oder dünne Objekte wie z.B.Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Objekte, die das Sensorsignal absorbieren können,
wie z. B. Kleidung, schwammiges
Material oder Schnee.
Komfortfunktionen Ihres Fahrzeugs
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 158
Page 258 of 770

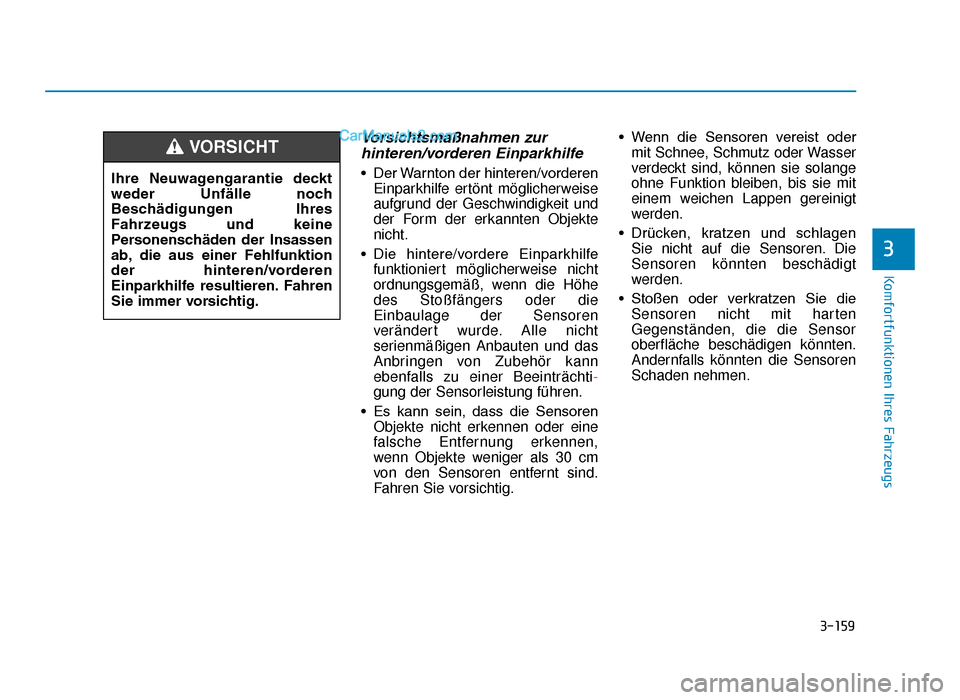

3-159
Komfortfunktionen Ihres Fahrzeugs
Vorsichtsmaßnahmen zurhinteren/vorderen Einparkhilfe
• Der Warnton der hinteren/vorderen
Einparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere/vordere Einparkhilfe funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen,
wenn Objekte weniger als 30 cm
von den Sensoren entfernt sind.
Fahren Sie vorsichtig. • Wenn die Sensoren vereist oder
mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.
• Drücken, kratzen und schlagen Sie nicht auf die Sensoren. Die
Sensoren könnten beschädigt
werden.
• Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die Sensor
oberfläche beschädigen könnten.
Andernfalls könnten die Sensoren
Schaden nehmen.
3
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren/vorderen
Einparkhilfe resultieren. Fahren
Sie immer vorsichtig.
VORSICHT
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 159
Page 259 of 770

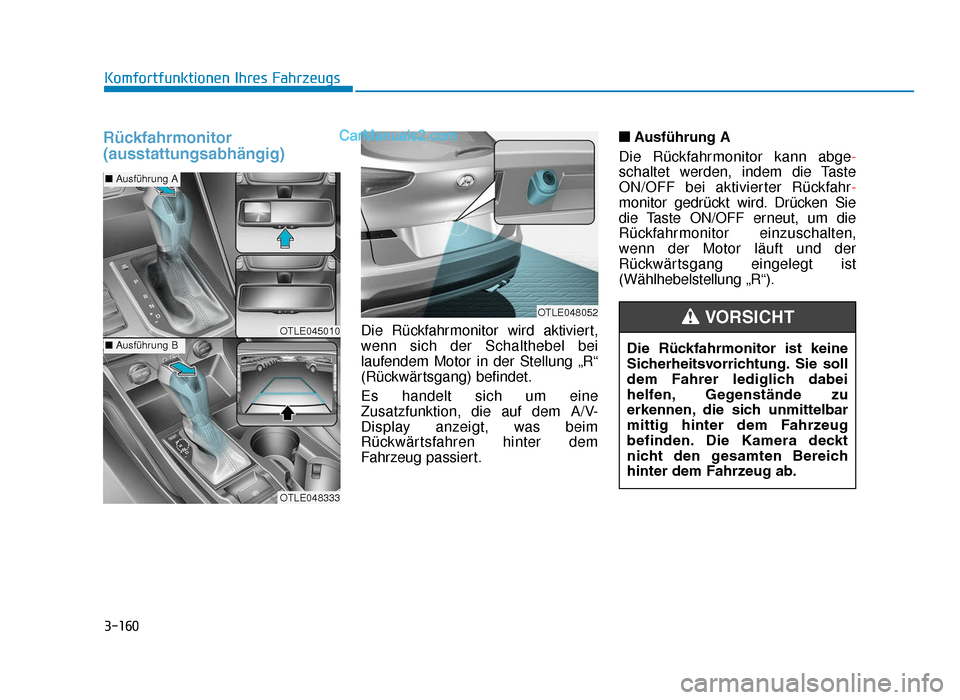

3-160
Rückfahrmonitor
(ausstattungsabhängig)
Die Rückfahrmonitor wird aktiviert,
wenn sich der Schalthebel bei
laufendem Motor in der Stellung „R“
(Rückwärtsgang) befindet.
Es handelt sich um eine
Zusatzfunktion, die auf dem A/V-
Display anzeigt, was beim
Rückwärtsfahren hinter dem
Fahrzeug passiert.■
Ausführung A
Die Rückfahrmonitor kann abge -
schaltet werden, indem die Taste
ON/OFF bei aktivierter Rückfahr-
monitor gedrückt wird. Drücken Sie
die Taste ON/OFF erneut, um die
Rückfahrmonitor einzuschalten,
wenn der Motor läuft und der
Rückwärtsgang eingelegt ist
(Wählhebelstellung „R“).
Komfortfunktionen Ihres Fahrzeugs
OTLE048052
OTLE045010
OTLE048333
■ Ausführung A
■Ausführung BDie Rückfahrmonitor ist keine
Sicherheitsvorrichtung. Sie soll
dem Fahrer lediglich dabei
helfen, Gegenstände zu
erkennen, die sich unmittelbar
mittig hinter dem Fahrzeug
befinden. Die Kamera deckt
nicht den gesamten Bereich
hinter dem Fahrzeug ab.
VORSICHT
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 160
Page 260 of 770

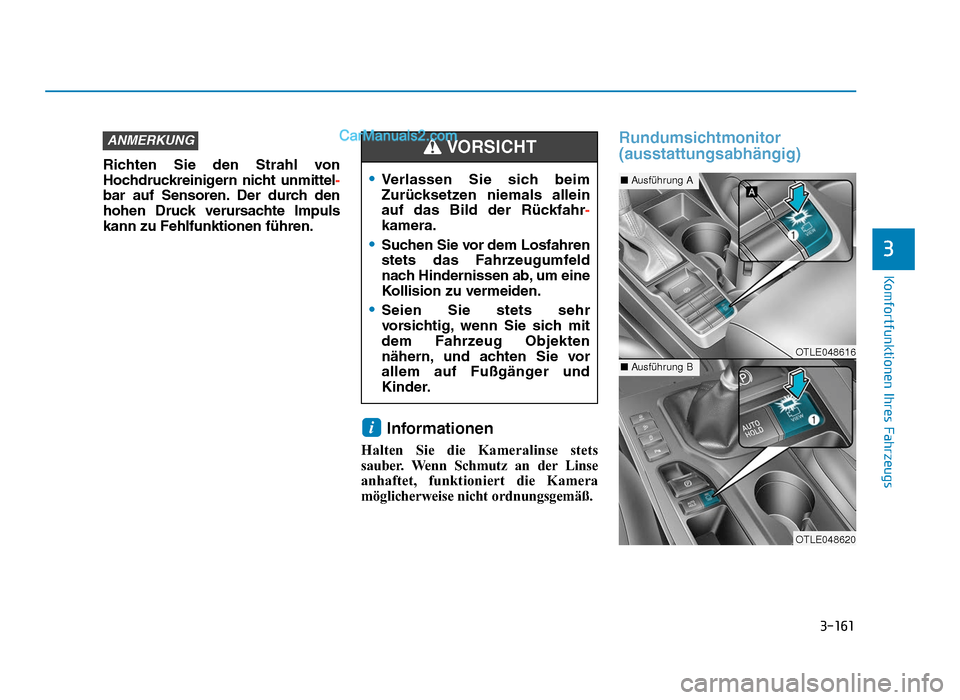

3-161
Komfortfunktionen Ihres Fahrzeugs
Richten Sie den Strahl von
Hochdruckreinigern nicht unmittel-
bar auf Sensoren. Der durch den
hohen Druck verursachte Impuls
kann zu Fehlfunktionen führen.
Informationen
Halten Sie die Kameralinse stets
sauber. Wenn Schmutz an der Linse
anhaftet, funktioniert die Kamera
möglicherweise nicht ordnungsgemäß.
Rundumsichtmonitor
(ausstattungsabhängig)
i
ANMERKUNG
3
•Verlassen Sie sich beim
Zurücksetzen niemals allein
auf das Bild der Rückfahr -
kamera.
•Suchen Sie vor dem Losfahren
stets das Fahrzeugumfeld
nach Hindernissen ab, um eine
Kollision zu vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
VORSICHT
OTLE048616
OTLE048620
■ Ausführung A
■Ausführung B
TLe GER 3b(127-).qxp 08.05.2018 13:51 Page 161
