запасное колесо JEEP CHEROKEE 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

121
начальному цвету, а предупреждающий
индикатор системы контроля давления в
шинах гаснет. Автомобиль должен прое-
хать приблизительно 10 минут со скоро -
стью выше 24 км/ч (15 миль/ч), чтобы
система TPMS получила обновленные
данные.
ПРИМЕЧАНИЕ:
При подкачке теплых шин может потре -
боваться дополнительно увеличить
давление в шинах на 35 кПа (5 фунтов/
кв. дюйм) выше рекомендованного
давления для холодной шины, чтобы
предупреждающий индикатор системы
контроля давления в шинах выключился.
Проверка предупреждений системы
TPMS
При обнаружении системной ошибки
предупреждающий индикатор системы
контроля давления в шинах мигает в
течение 75 секунд, после чего остается
гореть. На неисправность системы также
укажет предупредительный звуковой
сигнал. Кроме того, на дисплее щитка
приборов появляется сообщение
"SERVICE TPM SYSTEM" (проверьте
систему TPM), которое горит не менее
пяти секунд. После этого вместо значения давления дисплей отображает
пунктирную линию (- -), показывая, от
какого датчика не поступает сигнал.
Предупредительный индикатор мони -
торинга давления в шинах
В следующем цикле включения зажи -
гания эта последовательность повто -
рится, указывая на то, что неисправность
в системе не устранена. Если неисправ -
ность исчезла, то предупреждающий
индикатор системы контроля давления в
шинах перестает мигать, сообщение
"SERVICE TPM SYSTEM" (ПРОВЕРЬТЕ
СИСТЕМУ TPM) не отображается, и
вместо пунктирной линии появляется
значение давления. Системная ошибка может быть вызвана одной из следу
-
ющих причин:
Радиопомехи из-за электронных
устройств или из-за движения рядом с
устройствами, испускающими те же
самые радиочастоты, что и датчики
TPMS.
Тонировка стекол с использованием
материалов, которые влияют на
сигналы радиоволны.
Много снега или льда вокруг колес или
арок колес.
Использование на автомобиле цепи
для шин.
Использование колес/шин, не оборудо -
ванных датчиками TPMS.
Автомобили с компактным запасным
колесом или неполноразмерным
запасным колесом
1. Компактная запасная шина или неполноразмерное запасное колесо
не имеет датчика системы контроля
давления в шинах. Поэтому TPMS не
будет контролировать давление в
шине в компактном запасном колесе.
2020_JEEP_CHEROKEE_UG_RU.book Page 121

БЕЗОПАСНОСТЬ

172
Периодический контрольный
осмотр снаружи автомобиля
Шины
Проверьте, нет ли чрезмерного или
неравномерного износа протектора.
Удалите из протектора или боковой
поверхности застрявшие мелкие камни,
гвозди, стекло и другие посторонние
частицы. Проверьте, нет ли на протек-
торе порезов и трещин. Осмотрите
боковые стенки на наличие порезов,
трещин и деформации. Проверьте
затяжку гаек крепления колес. Проверьте
давление в холодных шинах (включая
запасное колесо).
Световые индикаторы
Попросите кого-либо проверить работу
ламп стоп-сигнала и внешнего осве -
щения во время работы с органами
управления. Убедитесь в исправности
указателей поворота и индикаторов
дальнего света фар на приборной
панели.
Замки дверей
Проверьте надежность закрытия дверей
и запирания замков.
Утечки жидкости
Регулярно проверяйте место стоянки
автомобиля на наличие пятен от утечки
топлива, масла, охлаждающей или
другой жидкости. Если вы почувствовали
запах бензина или обнаружили утечки
топлива или тормозной жидкости, то
причину неисправности следует выявить
и немедленно устранить.Для очистки напольных ковриков
рекомендуется использовать только
мягкое мыло и воду. После очистки
обязательно проверьте, что
напольный коврик был правильно
установлен и надежно закреплен в
автомобиле при помощи креплений
напольного коврика, для этого слегка
потяните за край коврика.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 172

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

250 (ПРОДОЛЖЕНИЕ)

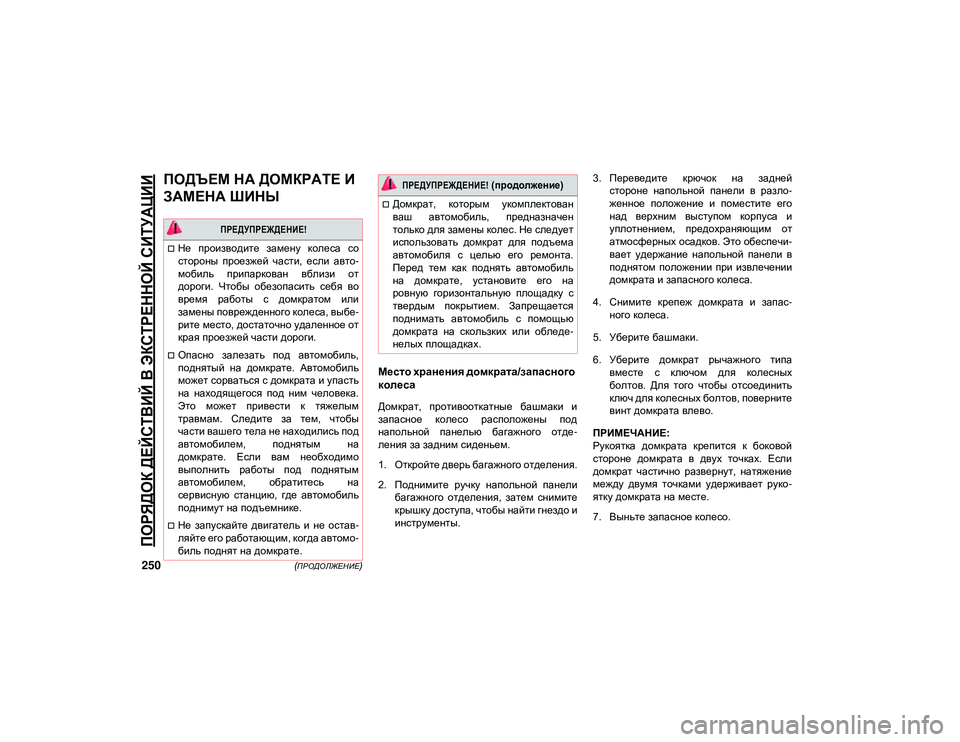

ПОДЪЕМ НА ДОМКРАТЕ И
ЗАМЕНА ШИНЫ
Место хранения домкрата/запасного
колеса
Домкрат, противооткатные башмаки и
запасное колесо расположены под
напольной панелью багажного отде-
ления за задним сиденьем.
1. Откройте дверь багажного отделения.
2. Поднимите ручку напольной панели багажного отделения, затем снимите
крышку доступа, чтобы найти гнездо и
инструменты. 3. Переведите крючок на задней
стороне напольной панели в разло -
женное положение и поместите его
над верхним выступом корпуса и
уплотнением, предохраняющим от
атмосферных осадков. Это обеспечи -
вает удержание напольной панели в
поднятом положении при извлечении
домкрата и запасного колеса.
4. Снимите крепеж домкрата и запас -
ного колеса.
5. Уберите башмаки.
6. Уберите домкрат рычажного типа вместе с ключом для колесных
болтов. Для того чтобы отсоединить
ключ для колесных болтов, поверните
винт домкрата влево.
ПРИМЕЧАНИЕ:
Рукоятка домкрата крепится к боковой
стороне домкрата в двух точках. Если
домкрат частично развернут, натяжение
между двумя точками удерживает руко -
ятку домкрата на месте.
7. Выньте запасное колесо.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если авто -
мобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или
замены поврежденного колеса, выбе -
рите место, достаточно удаленное от
края проезжей части дороги.
Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым
травмам. Следите за тем, чтобы
части вашего тела не находились под
автомобилем, поднятым на
домкрате. Если вам необходимо
выполнить работы под поднятым
автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
Не запускайте двигатель и не остав -
ляйте его работающим, когда автомо -
биль поднят на домкрате.
Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта.
Перед тем как поднять автомобиль
на домкрате, установите его на
ровную горизонтальную площадку с
твердым покрытием. Запрещается
поднимать автомобиль с помощью
домкрата на скользких или обледе -
нелых площадках.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 250

251
(ПРОДОЛЖЕНИЕ)

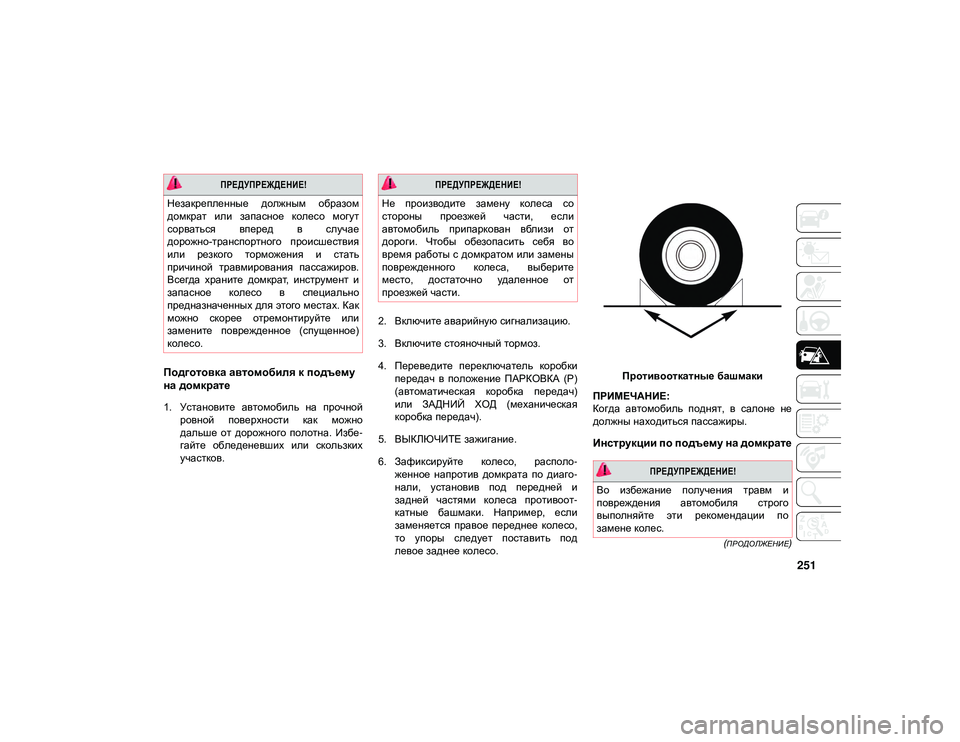

Подготовка автомобиля к подъему
на домкрате
1. Установите автомобиль на прочнойровной поверхности как можно
дальше от дорожного полотна. Избе -
гайте обледеневших или скользких
участков. 2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА (P)
(автоматическая коробка передач)
или ЗАДНИЙ ХОД (механическая
коробка передач).
5. ВЫКЛЮЧИТЕ зажигание.
6. Зафиксируйте колесо, располо -
женное напротив домкрата по диаго -
нали, установив под передней и
задней частями колеса противоот -
катные башмаки. Например, если
заменяется правое переднее колесо,
то упоры следует поставить под
левое заднее колесо. Противооткатные башмаки
ПРИМЕЧАНИЕ:
Когда автомобиль поднят, в салоне не
должны находиться пассажиры.
Инструкции по подъему на домкрате

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае
дорожно-транспортного происшествия
или резкого торможения и стать
причиной травмирования пассажиров.
Всегда храните домкрат, инструмент и
запасное колесо в специально
предназначенных для этого местах. Как
можно скорее отремонтируйте или
замените поврежденное (спущенное)
колесо.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если
автомобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или замены
поврежденного колеса, выберите
место, достаточно удаленное от
проезжей части.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание получения травм и
повреждения автомобиля строго
выполняйте эти рекомендации по
замене колес.
2020_JEEP_CHEROKEE_UG_RU.book Page 251

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

252
(ПРОДОЛЖЕНИЕ)

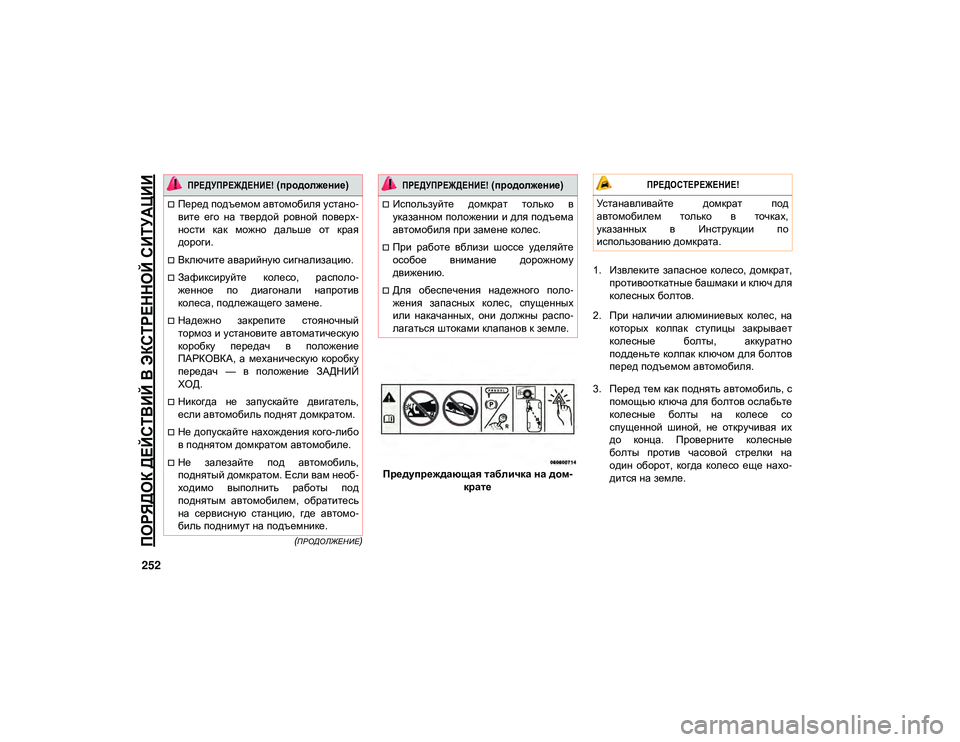

Предупреждающая табличка на дом-
крате 1. Извлеките запасное колесо, домкрат,
противооткатные башмаки и ключ для
колесных болтов.
2. При наличии алюминиевых колес, на которых колпак ступицы закрывает
колесные болты, аккуратно
подденьте колпак ключом для болтов
перед подъемом автомобиля.
3. Перед тем как поднять автомобиль, с помощью ключа для болтов ослабьте
колесные болты на колесе со
спущенной шиной, не откручивая их
до конца. Проверните колесные
болты против часовой стрелки на
один оборот, когда колесо еще нахо -
дится на земле.
Перед подъемом автомобиля устано -
вите его на твердой ровной поверх-
ности как можно дальше от края
дороги.
Включите аварийную сигнализацию.
Зафиксируйте колесо, располо -
женное по диагонали напротив
колеса, подлежащего замене.
Надежно закрепите стояночный
тормоз и установите автоматическую
коробку передач в положение
ПАРКОВКА, а механическую коробку
передач — в положение ЗАДНИЙ
ХОД.
Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
Не залезайте под автомобиль,
поднятый домкратом. Если вам необ -
ходимо выполнить работы под
поднятым автомобилем, обратитесь
на сервисную станцию, где автомо -
биль поднимут на подъемнике.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)

Используйте домкрат только в
указанном положении и для подъема
автомобиля при замене колес.
При работе вблизи шоссе уделяйте
особое внимание дорожному
движению.
Для обеспечения надежного поло -
жения запасных колес, спущенных
или накачанных, они должны распо -
лагаться штоками клапанов к земле.

ПРЕДУПРЕЖДЕНИЕ!
(продолжение)
ПРЕДОСТЕРЕЖЕНИЕ!

Устанавливайте домкрат под
автомобилем только в точках,
указанных в Инструкции по
использованию домкрата.
2020_JEEP_CHEROKEE_UG_RU.book Page 252

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

254

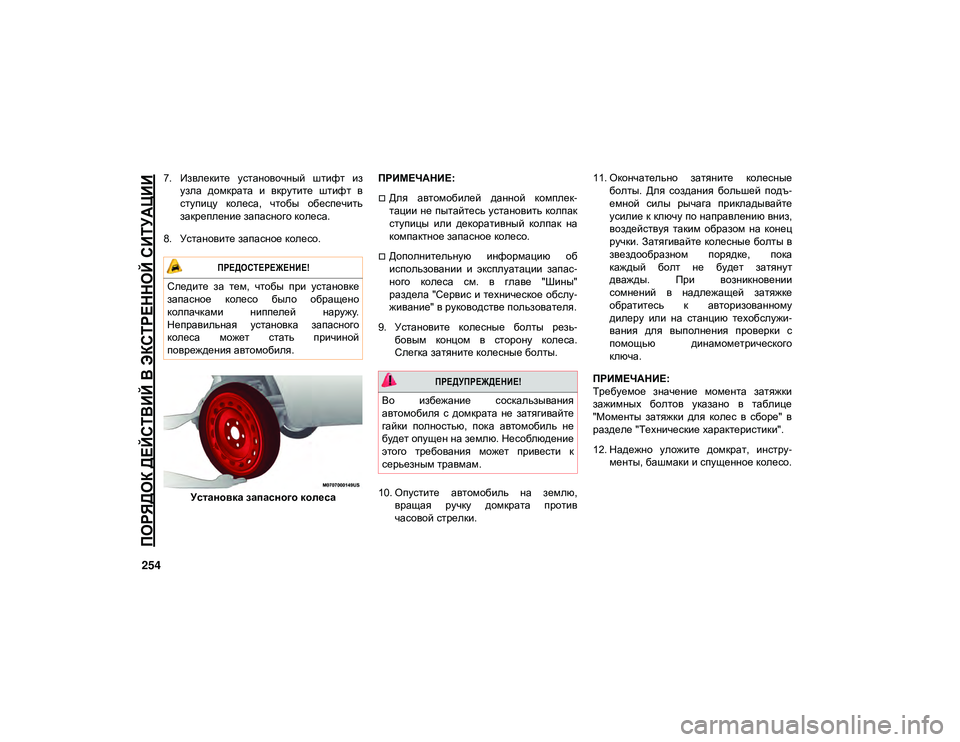

7. Извлеките установочный штифт изузла домкрата и вкрутите штифт в
ступицу колеса, чтобы обеспечить
закрепление запасного колеса.
8. Установите запасное колесо.
Установка запасного колеса ПРИМЕЧАНИЕ:
Для автомобилей данной комплек
-
тации не пытайтесь установить колпак
ступицы или декоративный колпак на
компактное запасное колесо.
Дополнительную информацию об
использовании и эксплуатации запас-
ного колеса см. в главе "Шины"
раздела "Сервис и техническое обслу-
живание" в руководстве пользователя.
9. Установите колесные болты резь -
бовым концом в сторону колеса.
Слегка затяните колесные болты.

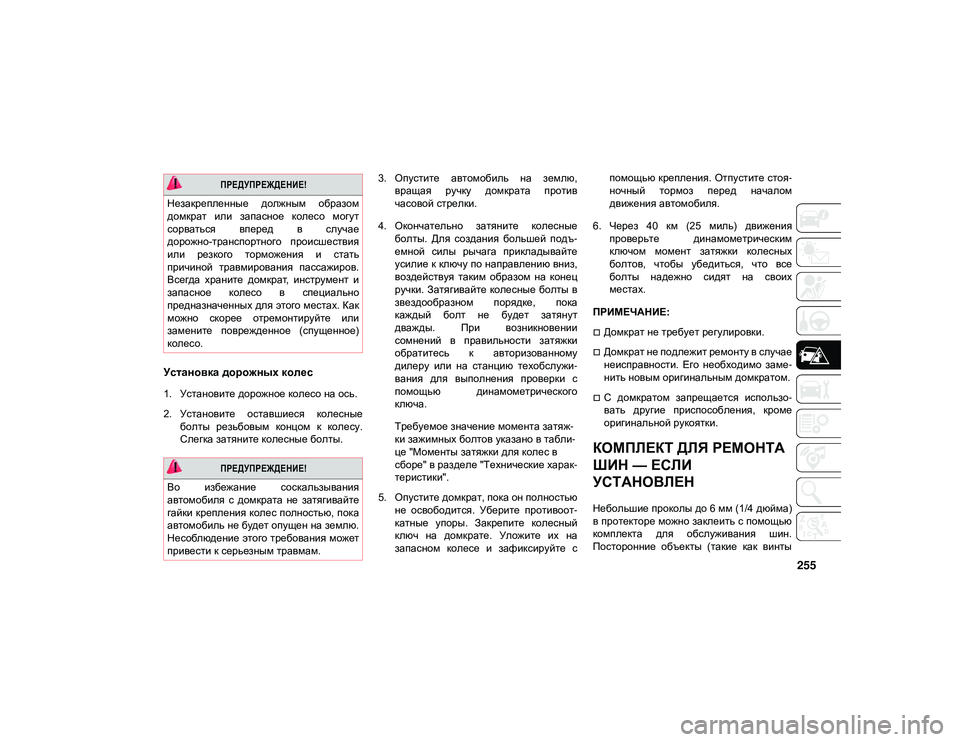

10. Опустите автомобиль на землю, вращая ручку домкрата против
часовой стрелки. 11. Окончательно затяните колесные
болты. Для создания большей подъ -
емной силы рычага прикладывайте
усилие к ключу по направлению вниз,
воздействуя таким образом на конец
ручки. Затягивайте колесные болты в
звездообразном порядке, пока
каждый болт не будет затянут
дважды. При возникновении
сомнений в надлежащей затяжке
обратитесь к авторизованному
дилеру или на станцию техобслужи -
вания для выполнения проверки с
помощью динамометрического
ключа.
ПРИМЕЧАНИЕ:
Требуемое значение момента затяжки
зажимных болтов указано в таблице
"Моменты затяжки для колес в сборе" в
разделе "Технические характеристики".
12. Надежно уложите домкрат, инстру -
менты, башмаки и спущенное колесо.
ПРЕДОСТЕРЕЖЕНИЕ!

Следите за тем, чтобы при установке
запасное колесо было обращено
колпачками ниппелей наружу.
Неправильная установка запасного
колеса может стать причиной
повреждения автомобиля.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания
автомобиля с домкрата не затягивайте
гайки полностью, пока автомобиль не
будет опущен на землю. Несоблюдение
этого требования может привести к
серьезным травмам.
2020_JEEP_CHEROKEE_UG_RU.book Page 254

255
Установка дорожных колес
1. Установите дорожное колесо на ось.
2. Установите оставшиеся колесныеболты резьбовым концом к колесу.
Слегка затяните колесные болты. 3. Опустите автомобиль на землю,
вращая ручку домкрата против
часовой стрелки.
4. Окончательно затяните колесные болты. Для создания большей подъ -
емной силы рычага прикладывайте
усилие к ключу по направлению вниз,
воздействуя таким образом на конец
ручки. Затягивайте колесные болты в
звездообразном порядке, пока
каждый болт не будет затянут
дважды. При возникновении
сомнений в правильности затяжки
обратитесь к авторизованному
дилеру или на станцию техобслужи -
вания для выполнения проверки с
помощью динамометрического
ключа.
Требуемое значение момента затяж -
ки зажимных болтов указано в табли -
це "Моменты затяжки для колес в
сборе" в разделе "Технические харак -
теристики".
5. Опустите домкрат, пока он полностью не освободится. Уберите противоот -
катные упоры. Закрепите колесный
ключ на домкрате. Уложите их на
запасном колесе и зафиксируйте с помощью крепления. Отпустите стоя
-
ночный тормоз перед началом
движения автомобиля.
6. Через 40 км (25 миль) движения проверьте динамометрическим
ключом момент затяжки колесных
болтов, чтобы убедиться, что все
болты надежно сидят на своих
местах.
ПРИМЕЧАНИЕ:
Домкрат не требует регулировки.
Домкрат не подлежит ремонту в случае
неисправности. Его необходимо заме -
нить новым оригинальным домкратом.
С домкратом запрещается использо -
вать другие приспособления, кроме
оригинальной рукоятки.
КОМПЛЕКТ ДЛЯ РЕМОНТА
ШИН — ЕСЛИ
УСТАНОВЛЕН
Небольшие проколы до 6 мм (1/4 дюйма)
в протекторе можно заклеить с помощью
комплекта для обслуживания шин.
Посторонние объекты (такие как винты

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае
дорожно-транспортного происшествия
или резкого торможения и стать
причиной травмирования пассажиров.
Всегда храните домкрат, инструмент и
запасное колесо в специально
предназначенных для этого местах. Как
можно скорее отремонтируйте или
замените поврежденное (спущенное)
колесо.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания
автомобиля с домкрата не затягивайте
гайки крепления колес полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к серьезным травмам.
2020_JEEP_CHEROKEE_UG_RU.book Page 255

307
Несмотря на то, что в условиях гололеда
шипованные шины работают эффек-
тивно, на мокрых и сухих поверхностях
они показывают худшее сопротивление
заносам и сцепление с дорогой, чем
шины без шипов. В некоторых регионах
использование шипованных шин запре -
щено. Прежде чем начать использование
зимних шин, обратитесь к местному зако -
нодательству.
Запасные колеса — при наличии
ПРИМЕЧАНИЕ:
Для автомобилей, оборудованных
комплектом для ремонта шин вместо
запасного колеса, см. дополнительную
информацию в главе "Комплект для
ремонта шин" раздела "Порядок
действий в экстренной ситуации" в Руко -
водстве пользователя. Ограничения при буксировке с помощью
запасного колеса, предназначенного для
временного использования в чрезвы
-
чайной ситуации, приведены в разделе
"Требования к буксировке - Шины" главы
"Запуск и эксплуатация" в руководстве по
эксплуатации.
Запасная шина, соответствующая
оригинальной комплектной шине —
ПРИ НАЛИЧИИ
Ваш автомобиль может оснащаться
запасной шиной и диском, внешний вид и
функциональность которых соответ-
ствуют оригинальным шинам и дискам,
установленным на передней или задней
оси автомобиля. Это запасное колесо
можно использовать для замены шин на
вашем автомобиле. Если ваш автомо -
биль имеет эту опцию, для получения
информации о рекомендованном
графике переустановки шин свяжитесь с
авторизованным дилером шин.
Компактная запасная шина — при
наличии
Компактное запасное колесо предназна -
чено только для временного использо -
вания в экстренной ситуации. Определить, оснащен ли ваш автомо
-
биль компактным запасным колесом,
можно, проверив описание запасной
шины на информационной памятке о
шинах и нагрузке с внутренней стороны
рамы водительской двери или на боко -
вине шины. Описания компактного запас -
ного колеса начинаются с буквы "T" или
"S", затем указано обозначение размера.
Пример: T145/80D18 103M.
Т, S = временное запасное колесо.
Так как эти колеса имеют ограниченный
срок службы, оригинальное комплектное
колесо следует отремонтировать, либо
заменить и снова установить на ваш
автомобиль при первой же возможности.
Не устанавливайте защитный колпак и не
пытайтесь установить обычную шину на
компактное запасное колесо, так как оно
предназначено исключительно для
компактных запасных шин. Запрещается
устанавливать на автомобиль более
одной компактной шины и компактного
запасного колеса одновременно.

ПРЕДОСТЕРЕЖЕНИЕ!

Если на автомобиль установлено
компактное либо запасное колесо
ограниченного использования, дорожный
просвет при этом уменьшается. В таком
случае не следует мыть автомобиль в
автоматической мойке. Это может
привести к повреждению автомобиля.

2020_JEEP_CHEROKEE_UG_RU.book Page 307

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

308
Полноразмерное запасное колесо —
при наличии
Полноразмерное запасное колесо пред-
назначено только для временного
использования в экстренной ситуации.
Это колесо может выглядеть идентично
оригинальному комплектному колесу на
передней или задней оси автомобиля,
однако оно таковым не является. Это запасное колесо может иметь ограни
-
ченный срок службы протектора. Если
протектор изношен до индикатора
износа, временное полноразмерное
запасное колесо следует заменить.
Поскольку это колесо не является ориги -
нальным, замените (или отремонти -
руйте) оригинальное колесо и при первой
возможности установите его.
Запасное колесо ограниченного
использования — если имеется
Запасное колесо ограниченного исполь -
зования предназначено только для
временного использования в чрезвы -
чайной ситуации. Это колесо идентифи -
цируется по значку, расположенному на
блоке запасного колеса ограниченного
использования. Этот значок содержит
ограничения для движения с использова -
нием этого колеса. Это колесо может
выглядеть идентично оригинальному
комплектному колесу на передней или
задней оси автомобиля, однако оно
таковым не является. Установка времен -
ного запасного колеса отрицательно
влияет на управление автомобилем.
Поскольку это колесо не является ориги -
нальным, замените (или отремонти -руйте) оригинальное колесо и при первой
возможности установите его.
Уход за колесами и колпаками колес
Все колеса и колпаки колес, в особен
-
ности алюминиевые и хромированные

ПРЕДУПРЕЖДЕНИЕ!

Компактные и складные шины
предназначены только для временного
использования в чрезвычайной ситуации.
При установке такого колеса
максимальная скорость движения
автомобиля не должна превышать 80 км/ч
(50 миль/ч). Предназначенные для
временной установки запасные колеса
имеют ограниченный срок службы
протектора. Если протектор изношен до
индикатора износа, временную запасную
шину следует заменить. Соблюдайте
меры предосторожности, относящиеся к
использованию запасной шины.
Несоблюдение этих мер может привести к
повреждению запасной шины или к потере
управления автомобилем.
ПРЕДУПРЕЖДЕНИЕ!

Временные запасные колеса могут
применяться только в экстренных
случаях. Установка временного
запасного колеса отрицательно влияет
на управление автомобилем. В случае
установки временного запасного
колеса скорость автомобиля не должна
превышать значения,
рекомендованного для таких колес.
Следите за тем, чтобы давление в
шине соответствовало давлению
холодной накачки, которое указано в
табличке с данными для шин на
центральной стойке кузова со стороны
водителя или заднем торце двери
водителя. При первой возможности
замените (или отремонтируйте)
оригинальное колесо и установите его
на автомобиль. В противном случае
возможна потеря контроля над
автомобилем.
2020_JEEP_CHEROKEE_UG_RU.book Page 308

399
Управление температурой,
автоматическое (ATC) .......................... 55
Услуги дилера ..................................... 297
Усовершенствованная функция
реагирования на аварию ........... 148, 274
Устройства обеспечения
безопасности детей............................ 151Как убрать неиспользуемый ремень безопасности с ALR....... 163
Установка детского кресла ............ 164
Устройство обеспечения
безопасности детей............................ 151
Утечки жидкости ................................. 173
Утечки, жидкость ................................ 173
Уход за колесами и шинами .............. 310
Уход за приборной панелью .............. 318
Уход за салоном ................................. 318
Фары ...................................................... 38 Автоматические ................................ 39Автоматическое включение дальнего света .............................. 39
Ближний свет .............................. 38, 39 Включение при включении стеклоочистителей ....................... 40
Временная задержка ........................ 40
Дальний свет ............................... 38, 39 Переключатель ................................. 38
Переключатель дальнего/ ближнего света ............................. 39 Фильтр системы кондиционирования
воздуха .................................................. 57
Фильтры
Кондиционирование воздуха ........... 57
Моторное масло ............................. 327
Фонари Ближний свет .................................... 39
Дальний свет ............................... 38, 39
Дневные ходовые ............................. 38
Переключатель дальнего/ближнего света ............................. 39
Противотуманные ....................... 40, 89 Стояночные ................................. 39, 91
Функция защиты от защемления......... 62
Функция памяти (сиденья с функцией
памяти) .................................................. 30
Функция экономии электроэнергии ..... 41
Хранение автомобиля .......................... 56
Хранение, автомобиль ......................... 56
Цепи противоскольжения (колесные
цепи) .................................................... 312
Шины ................................... 173, 301, 309 Безопасность .................................. 301
Давление воздуха ........................... 301
Давление воздуха в шинах ............ 302
Движение на высоких скоростях ... 303
Замена ............................. 251, 301, 306
Запасные колеса..................... 309, 310Зимние шины .................................. 308 Индикаторы износа протектора
шины ............................................ 305
Компактное запасное колесо ......... 309
Момент затяжки колесных гаек ..... 320
Общие сведения ..................... 301, 309
Перестановка колес........................ 313
Подъем на домкрате .............. 251, 301 Пробуксовка .................................... 305
Радиальные .................................... 304
Система контроля давления воздуха в шинах (TPMS) ...... 87, 118
Срок службы шин ............................ 306
Старение (срок службы шин) ......... 306
Цепи ................................................. 312
Щетки стеклоочистителя ветрового
стекла .................................................. 297
Щиток приборов Дисплей ............................................. 72
Описания ........................................... 91
Пункты меню ..................................... 74
Сброс моторного масла ................... 73
Экраны радиоприемника ........... 338, 344 Эксплуатация в условиях низких
температур .......................................... 175
Электрическая Розетка (вспомогательнаяэлектрическая розетка) ................ 67
Электрические разъемы питания........ 67
2020_JEEP_CHEROKEE_UG_RU.book Page 399
