JEEP GRAND CHEROKEE 2018 Instrukcja obsługi (in Polish)

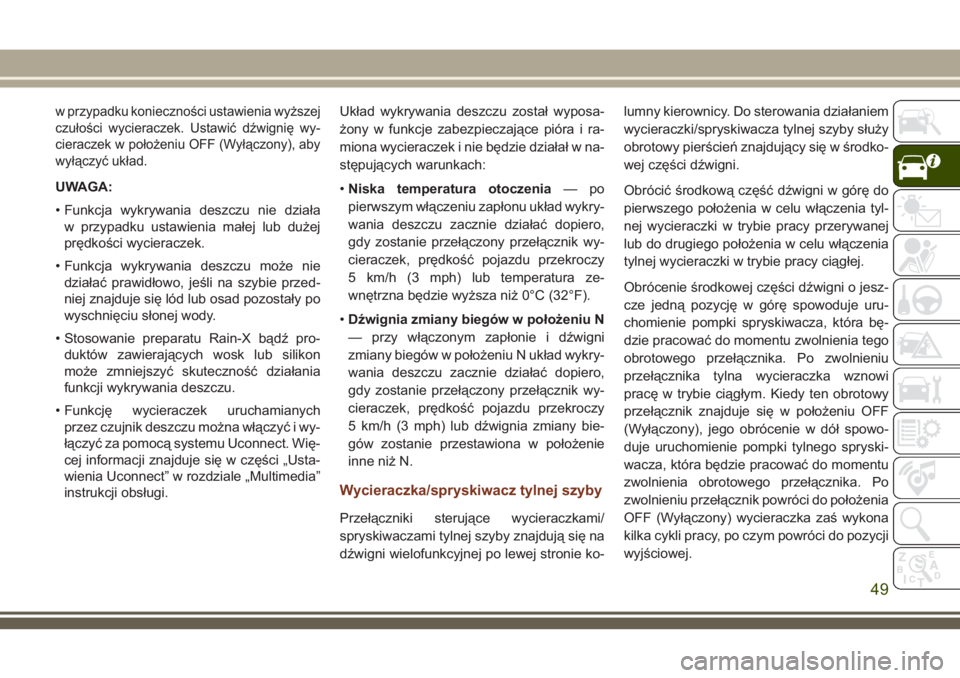

w przypadku konieczności ustawienia wyższej
czułości wycieraczek. Ustawić dźwignię wy-
cieraczek w położeniu OFF (Wyłączony), aby
wyłączyć układ.
UWAGA:
• Funkcja wykrywania deszczu nie działa
w przypadku ustawienia małej lub dużej
prędkości wycieraczek.
• Funkcja wykrywania deszczu może nie
działać prawidłowo, jeśli na szybie przed-
niej znajduje się lód lub osad pozostały po
wyschnięciu słonej wody.
• Stosowanie preparatu Rain-X bądź pro-
duktów zawierających wosk lub silikon
może zmniejszyć skuteczność działania
funkcji wykrywania deszczu.
• Funkcję wycieraczek uruchamianych
przez czujnik deszczu można włączyć i wy-
łączyć za pomocą systemu Uconnect. Wię-
cej informacji znajduje się w części „Usta-
wienia Uconnect” w rozdziale „Multimedia”
instrukcji obsługi.Układ wykrywania deszczu został wyposa-
żony w funkcje zabezpieczające pióra i ra-
miona wycieraczek i nie będzie działał w na-
stępujących warunkach:
•Niska temperatura otoczenia—po
pierwszym włączeniu zapłonu układ wykry-
wania deszczu zacznie działać dopiero,
gdy zostanie przełączony przełącznik wy-
cieraczek, prędkość pojazdu przekroczy
5 km/h (3 mph) lub temperatura ze-
wnętrzna będzie wyższa niż 0°C (32°F).
•Dźwignia zmiany biegów w położeniu N
— przy włączonym zapłonie i dźwigni
zmiany biegów w położeniu N układ wykry-
wania deszczu zacznie działać dopiero,
gdy zostanie przełączony przełącznik wy-
cieraczek, prędkość pojazdu przekroczy
5 km/h (3 mph) lub dźwignia zmiany bie-
gów zostanie przestawiona w położenie
inne niż N.
Wycieraczka/spryskiwacz tylnej szyby
Przełączniki sterujące wycieraczkami/
spryskiwaczami tylnej szyby znajdują się na
dźwigni wielofunkcyjnej po lewej stronie ko-lumny kierownicy. Do sterowania działaniem
wycieraczki/spryskiwacza tylnej szyby służy
obrotowy pierścień znajdujący się w środko-
wej części dźwigni.
Obrócić środkową część dźwigni w górę do
pierwszego położenia w celu włączenia tyl-
nej wycieraczki w trybie pracy przerywanej
lub do drugiego położenia w celu włączenia
tylnej wycieraczki w trybie pracy ciągłej.
Obrócenie środkowej części dźwigni o jesz-
cze jedną pozycję w górę spowoduje uru-
chomienie pompki spryskiwacza, która bę-
dzie pracować do momentu zwolnienia tego
obrotowego przełącznika. Po zwolnieniu
przełącznika tylna wycieraczka wznowi
pracę w trybie ciągłym. Kiedy ten obrotowy
przełącznik znajduje się w położeniu OFF
(Wyłączony), jego obrócenie w dół spowo-
duje uruchomienie pompki tylnego spryski-
wacza, która będzie pracować do momentu
zwolnienia obrotowego przełącznika. Po
zwolnieniu przełącznik powróci do położenia
OFF (Wyłączony) wycieraczka zaś wykona
kilka cykli pracy, po czym powróci do pozycji
wyjściowej.
49

UWAGA:
Pompka wyposażona jest w funkcję zabez-
pieczającą, która przerywa jej pracę, jeśli
przełącznik jest utrzymywany w położeniu
włączenia przez ponad 20 sekund. Po zwol-
nieniu przełącznika przywracane jest nor-
malne działanie pompki.
Jeśli w trakcie pracy wycieraczki tylnej szyby
zostanie wyłączony zapłon, wycieraczka au-
tomatycznie powróci do pozycji wyjściowej.
SPRYSKIWACZE
REFLEKTORÓW
Dźwignia wielofunkcyjna steruje spryskiwa-
czami reflektorów, gdy wyłącznik zapłonu
znajduje się w położeniu ON (Włączony),
a reflektory są włączone. Znajduje się po
lewej stronie kolumny kierownicy.
Aby użyć spryskiwacze reflektorów należy po-
ciągnąć dźwignię wielofunkcyjną do wewnątrz
(w kierunku kolumny kierownicy) i zwolnić
Spryskiwacze reflektorów spryskają szkła re-
flektorów płynem do wtryskiwaczy pod wyso-
kim ciśnieniem przez określony czas. Dodat-kowo uruchomione zostaną spryskiwacze
przedniej szyby, a wycieraczki przedniej
szyby wykonają jeden cykl pracy.
UWAGA:
Po ustawieniu wyłącznika zapłonu i reflekto-
rów w położeniu ON (Wł.) spryskiwacze re-
flektorów włączą się przy pierwszym urucho-
mieniu spryskiwacza szyby przedniej,
a następnie będą się włączały co jedenaście
cykli spryskiwacza szyby przedniej.
ELEMENTY STEROWANIA
OGRZEWANIEM
I KLIMATYZACJĄ
Opis automatycznych elementów
sterowania ogrzewaniem
i klimatyzacją
Układ ogrzewania i klimatyzacji umożliwia
regulację temperatury, nadmuchu powietrza
oraz kierunku przepływu powietrza w pojeź-
dzie. Elementy sterujące znajdują się na de-
sce rozdzielczej, poniżej radioodtwarzacza.
POZNAWANIE POJAZDU
50

Automatyczne elementy sterowania klimatyzacją w systemie Uconnect 4 z 7-calowym wyświetlaczem
51

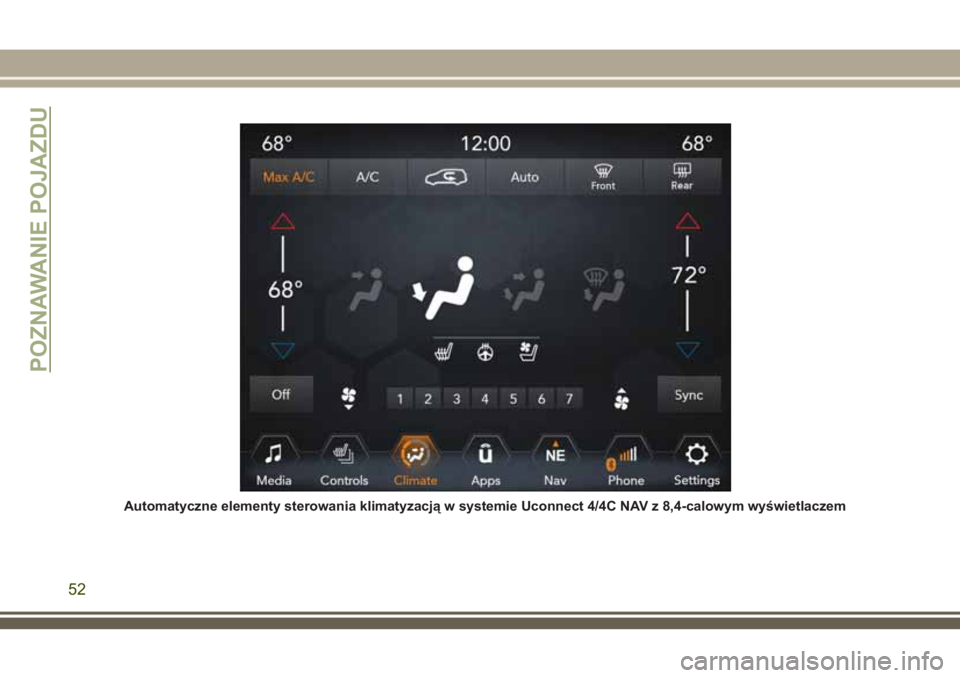

Automatyczne elementy sterowania klimatyzacją w systemie Uconnect 4/4C NAV z 8,4-calowym wyświetlaczem
POZNAWANIE POJAZDU
52

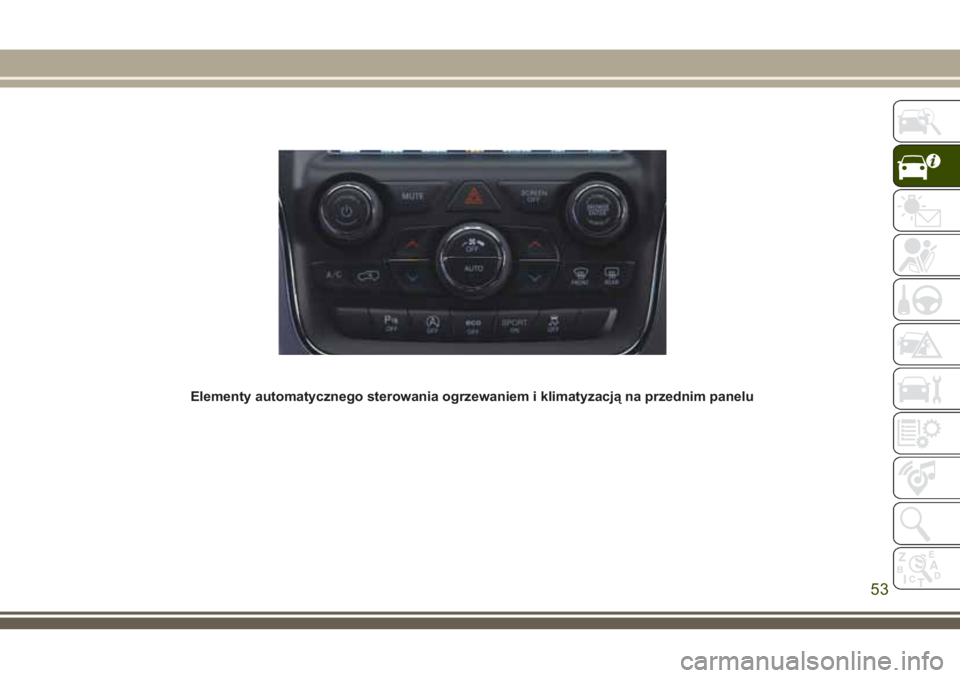

Elementy automatycznego sterowania ogrzewaniem i klimatyzacją na przednim panelu
53

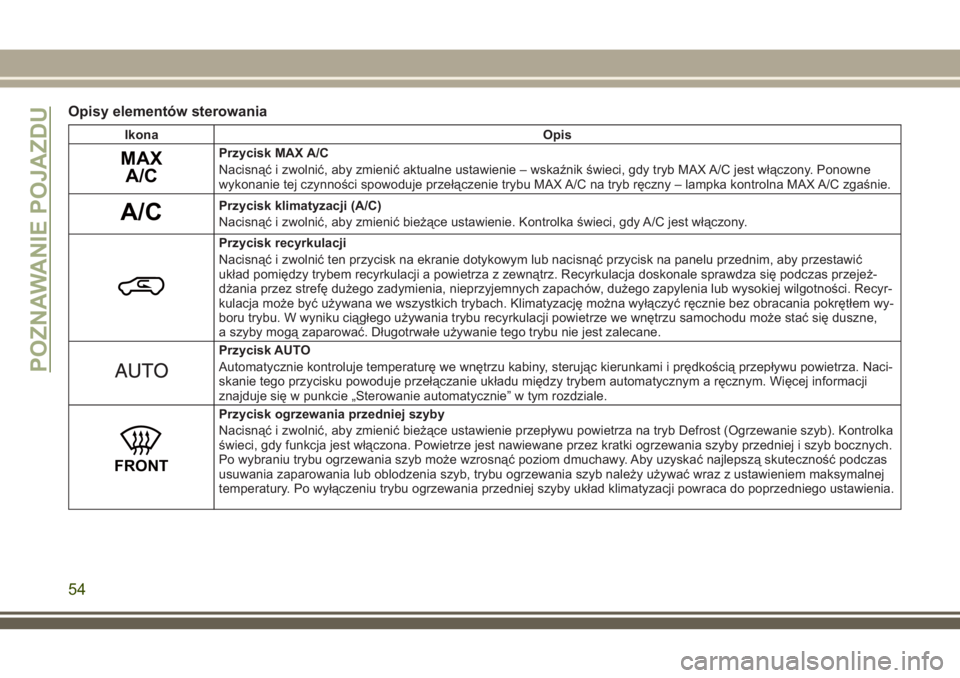

Opisy elementów sterowania
Ikona Opis
MAX
A/CPrzycisk MAX A/C
Nacisnąć i zwolnić, aby zmienić aktualne ustawienie – wskaźnik świeci, gdy tryb MAX A/C jest włączony. Ponowne
wykonanie tej czynności spowoduje przełączenie trybu MAX A/C na tryb ręczny – lampka kontrolna MAX A/C zgaśnie.
A/CPrzycisk klimatyzacji (A/C)
Nacisnąć i zwolnić, aby zmienić bieżące ustawienie. Kontrolka świeci, gdy A/C jest włączony.
Przycisk recyrkulacji
Nacisnąć i zwolnić ten przycisk na ekranie dotykowym lub nacisnąć przycisk na panelu przednim, aby przestawić
układ pomiędzy trybem recyrkulacji a powietrza z zewnątrz. Recyrkulacja doskonale sprawdza się podczas przejeż-
dżania przez strefę dużego zadymienia, nieprzyjemnych zapachów, dużego zapylenia lub wysokiej wilgotności. Recyr-
kulacja może być używana we wszystkich trybach. Klimatyzację można wyłączyć ręcznie bez obracania pokrętłem wy-
boru trybu. W wyniku ciągłego używania trybu recyrkulacji powietrze we wnętrzu samochodu może stać się duszne,
a szyby mogą zaparować. Długotrwałe używanie tego trybu nie jest zalecane.
Przycisk AUTO
Automatycznie kontroluje temperaturę we wnętrzu kabiny, sterując kierunkami i prędkością przepływu powietrza. Naci-
skanie tego przycisku powoduje przełączanie układu między trybem automatycznym a ręcznym. Więcej informacji
znajduje się w punkcie „Sterowanie automatycznie” w tym rozdziale.
FRONT
Przycisk ogrzewania przedniej szyby
Nacisnąć i zwolnić, aby zmienić bieżące ustawienie przepływu powietrza na tryb Defrost (Ogrzewanie szyb). Kontrolka
świeci, gdy funkcja jest włączona. Powietrze jest nawiewane przez kratki ogrzewania szyby przedniej i szyb bocznych.
Po wybraniu trybu ogrzewania szyb może wzrosnąć poziom dmuchawy. Aby uzyskać najlepszą skuteczność podczas
usuwania zaparowania lub oblodzenia szyb, trybu ogrzewania szyb należy używać wraz z ustawieniem maksymalnej
temperatury. Po wyłączeniu trybu ogrzewania przedniej szyby układ klimatyzacji powraca do poprzedniego ustawienia.
POZNAWANIE POJAZDU
54

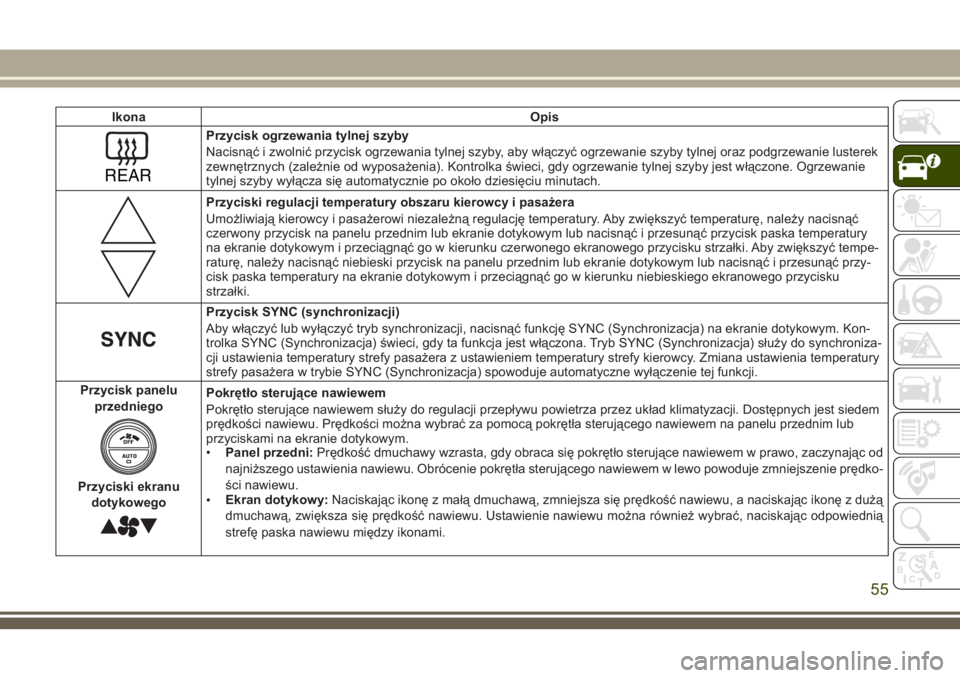

Ikona Opis
REAR
Przycisk ogrzewania tylnej szyby
Nacisnąć i zwolnić przycisk ogrzewania tylnej szyby, aby włączyć ogrzewanie szyby tylnej oraz podgrzewanie lusterek
zewnętrznych (zależnie od wyposażenia). Kontrolka świeci, gdy ogrzewanie tylnej szyby jest włączone. Ogrzewanie
tylnej szyby wyłącza się automatycznie po około dziesięciu minutach.
Przyciski regulacji temperatury obszaru kierowcy i pasażera
Umożliwiają kierowcy i pasażerowi niezależną regulację temperatury. Aby zwiększyć temperaturę, należy nacisnąć
czerwony przycisk na panelu przednim lub ekranie dotykowym lub nacisnąć i przesunąć przycisk paska temperatury
na ekranie dotykowym i przeciągnąć go w kierunku czerwonego ekranowego przycisku strzałki. Aby zwiększyć tempe-
raturę, należy nacisnąć niebieski przycisk na panelu przednim lub ekranie dotykowym lub nacisnąć i przesunąć przy-
cisk paska temperatury na ekranie dotykowym i przeciągnąć go w kierunku niebieskiego ekranowego przycisku
strzałki.
Przycisk SYNC (synchronizacji)
Aby włączyć lub wyłączyć tryb synchronizacji, nacisnąć funkcję SYNC (Synchronizacja) na ekranie dotykowym. Kon-
trolka SYNC (Synchronizacja) świeci, gdy ta funkcja jest włączona. Tryb SYNC (Synchronizacja) służy do synchroniza-
cji ustawienia temperatury strefy pasażera z ustawieniem temperatury strefy kierowcy. Zmiana ustawienia temperatury
strefy pasażera w trybie SYNC (Synchronizacja) spowoduje automatyczne wyłączenie tej funkcji.
Przycisk panelu
przedniego
Przyciski ekranu
dotykowego
Pokrętło sterujące nawiewem
Pokrętło sterujące nawiewem służy do regulacji przepływu powietrza przez układ klimatyzacji. Dostępnych jest siedem
prędkości nawiewu. Prędkości można wybrać za pomocą pokrętła sterującego nawiewem na panelu przednim lub
przyciskami na ekranie dotykowym.
•Panel przedni:Prędkość dmuchawy wzrasta, gdy obraca się pokrętło sterujące nawiewem w prawo, zaczynając od
najniższego ustawienia nawiewu. Obrócenie pokrętła sterującego nawiewem w lewo powoduje zmniejszenie prędko-
ści nawiewu.
•Ekran dotykowy:Naciskając ikonę z małą dmuchawą, zmniejsza się prędkość nawiewu, a naciskając ikonę z dużą
dmuchawą, zwiększa się prędkość nawiewu. Ustawienie nawiewu można również wybrać, naciskając odpowiednią
strefę paska nawiewu między ikonami.
55

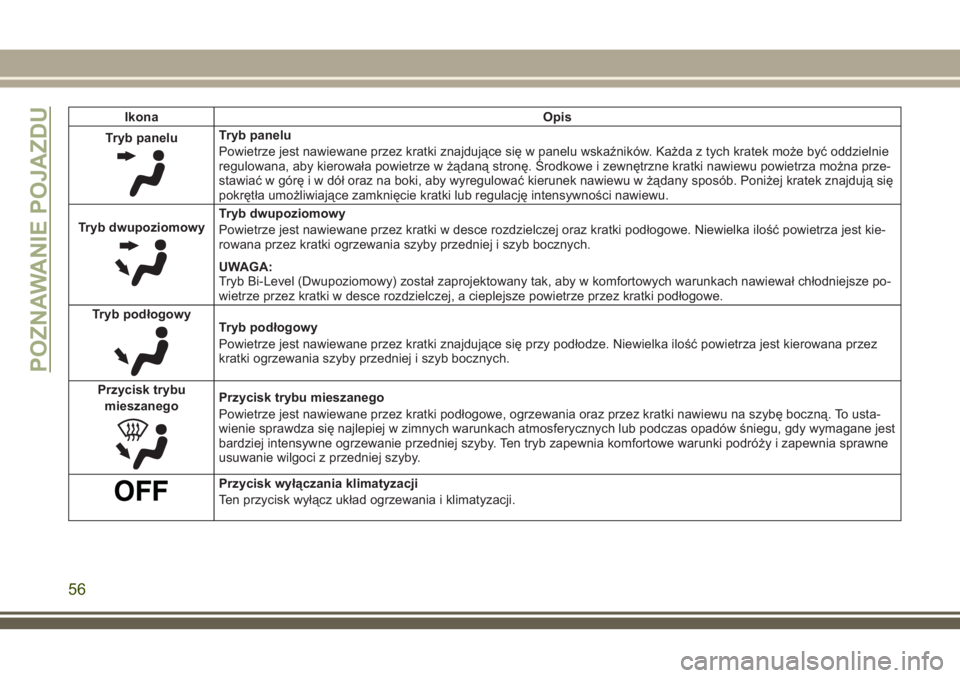

Ikona Opis
Tryb panelu
Tryb panelu
Powietrze jest nawiewane przez kratki znajdujące się w panelu wskaźników. Każda z tych kratek może być oddzielnie
regulowana, aby kierowała powietrze w żądaną stronę. Środkowe i zewnętrzne kratki nawiewu powietrza można prze-
stawiać w górę i w dół oraz na boki, aby wyregulować kierunek nawiewu w żądany sposób. Poniżej kratek znajdują się
pokrętła umożliwiające zamknięcie kratki lub regulację intensywności nawiewu.
Tryb dwupoziomowy
Tryb dwupoziomowy
Powietrze jest nawiewane przez kratki w desce rozdzielczej oraz kratki podłogowe. Niewielka ilość powietrza jest kie-
rowana przez kratki ogrzewania szyby przedniej i szyb bocznych.
UWAGA:
Tryb Bi-Level (Dwupoziomowy) został zaprojektowany tak, aby w komfortowych warunkach nawiewał chłodniejsze po-
wietrze przez kratki w desce rozdzielczej, a cieplejsze powietrze przez kratki podłogowe.
Tryb podłogowy
Tryb podłogowy
Powietrze jest nawiewane przez kratki znajdujące się przy podłodze. Niewielka ilość powietrza jest kierowana przez
kratki ogrzewania szyby przedniej i szyb bocznych.
Przycisk trybu
mieszanego
Przycisk trybu mieszanego
Powietrze jest nawiewane przez kratki podłogowe, ogrzewania oraz przez kratki nawiewu na szybę boczną. To usta-
wienie sprawdza się najlepiej w zimnych warunkach atmosferycznych lub podczas opadów śniegu, gdy wymagane jest
bardziej intensywne ogrzewanie przedniej szyby. Ten tryb zapewnia komfortowe warunki podróży i zapewnia sprawne
usuwanie wilgoci z przedniej szyby.
Przycisk wyłączania klimatyzacji
Ten przycisk wyłącz układ ogrzewania i klimatyzacji.
POZNAWANIE POJAZDU
56

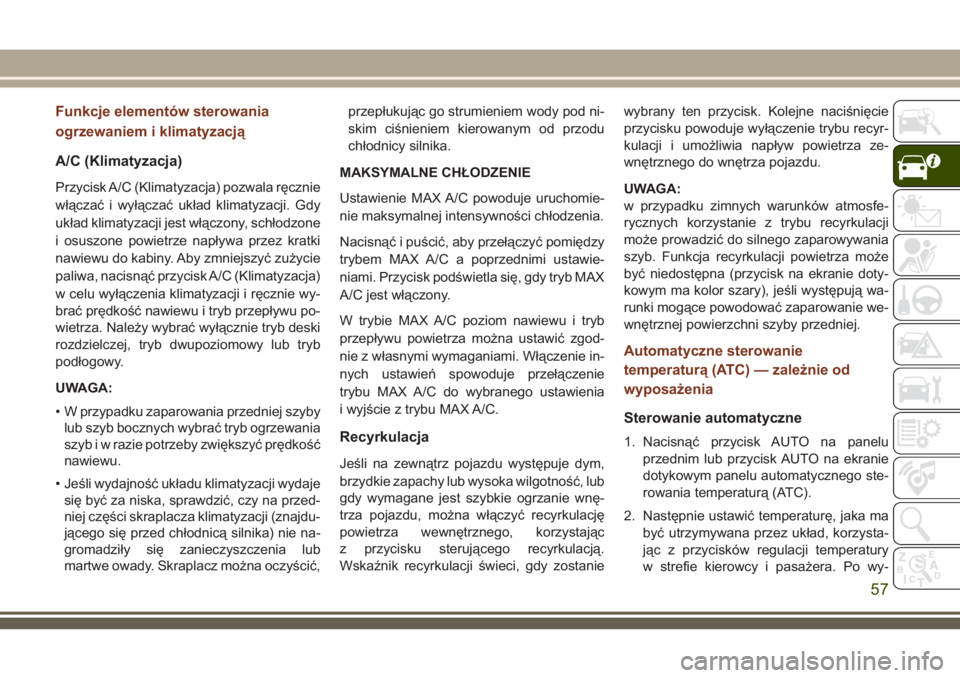

Funkcje elementów sterowania
ogrzewaniem i klimatyzacją
A/C (Klimatyzacja)
Przycisk A/C (Klimatyzacja) pozwala ręcznie
włączać i wyłączać układ klimatyzacji. Gdy
układ klimatyzacji jest włączony, schłodzone
i osuszone powietrze napływa przez kratki
nawiewu do kabiny. Aby zmniejszyć zużycie
paliwa, nacisnąć przycisk A/C (Klimatyzacja)
w celu wyłączenia klimatyzacji i ręcznie wy-
brać prędkość nawiewu i tryb przepływu po-
wietrza. Należy wybrać wyłącznie tryb deski
rozdzielczej, tryb dwupoziomowy lub tryb
podłogowy.
UWAGA:
• W przypadku zaparowania przedniej szyby
lub szyb bocznych wybrać tryb ogrzewania
szyb i w razie potrzeby zwiększyć prędkość
nawiewu.
• Jeśli wydajność układu klimatyzacji wydaje
się być za niska, sprawdzić, czy na przed-
niej części skraplacza klimatyzacji (znajdu-
jącego się przed chłodnicą silnika) nie na-
gromadziły się zanieczyszczenia lub
martwe owady. Skraplacz można oczyścić,przepłukując go strumieniem wody pod ni-
skim ciśnieniem kierowanym od przodu
chłodnicy silnika.
MAKSYMALNE CHŁODZENIE
Ustawienie MAX A/C powoduje uruchomie-
nie maksymalnej intensywności chłodzenia.
Nacisnąć i puścić, aby przełączyć pomiędzy
trybem MAX A/C a poprzednimi ustawie-
niami. Przycisk podświetla się, gdy tryb MAX
A/C jest włączony.
W trybie MAX A/C poziom nawiewu i tryb
przepływu powietrza można ustawić zgod-
nie z własnymi wymaganiami. Włączenie in-
nych ustawień spowoduje przełączenie
trybu MAX A/C do wybranego ustawienia
i wyjście z trybu MAX A/C.
Recyrkulacja
Jeśli na zewnątrz pojazdu występuje dym,
brzydkie zapachy lub wysoka wilgotność, lub
gdy wymagane jest szybkie ogrzanie wnę-
trza pojazdu, można włączyć recyrkulację
powietrza wewnętrznego, korzystając
z przycisku sterującego recyrkulacją.
Wskaźnik recyrkulacji świeci, gdy zostaniewybrany ten przycisk. Kolejne naciśnięcie
przycisku powoduje wyłączenie trybu recyr-
kulacji i umożliwia napływ powietrza ze-
wnętrznego do wnętrza pojazdu.
UWAGA:
w przypadku zimnych warunków atmosfe-
rycznych korzystanie z trybu recyrkulacji
może prowadzić do silnego zaparowywania
szyb. Funkcja recyrkulacji powietrza może
być niedostępna (przycisk na ekranie doty-
kowym ma kolor szary), jeśli występują wa-
runki mogące powodować zaparowanie we-
wnętrznej powierzchni szyby przedniej.
Automatyczne sterowanie
temperaturą (ATC) — zależnie od
wyposażenia
Sterowanie automatyczne
1. Nacisnąć przycisk AUTO na panelu
przednim lub przycisk AUTO na ekranie
dotykowym panelu automatycznego ste-
rowania temperaturą (ATC).
2. Następnie ustawić temperaturę, jaka ma
być utrzymywana przez układ, korzysta-
jąc z przycisków regulacji temperatury
w strefie kierowcy i pasażera. Po wy-
57

świetleniu żądanej temperatury układ
osiągnie i będzie automatycznie utrzymy-
wał wyznaczony poziom komfortu.
3. Po ustawieniu układu na osobisty poziom
komfortu nie ma konieczności dalszej
zmiany ustawień. Największą wydajność
będzie się uzyskiwać, pozostawiając
układ w trybie pracy automatycznej.
UWAGA:
• Nie ma konieczności zmiany ustawienia
temperatury w zimnych i gorących warun-
kach atmosferycznych. Układ automatycz-
nie reguluje temperaturę, tryb i prędkość
nawiewu, tak aby jak najszybciej osiągnąć
poziom komfortu.
• Temperatura może być wyświetlana w jed-
nostkach amerykańskich lub metrycznych,
poprzez wybranie odpowiedniego ustawie-
nia funkcji ustawień użytkownika. Więcej
informacji na ten temat można znaleźć
w części „Ustawienia Uconnect”, w roz-
dziale „Multimedia” instrukcji obsługi.
Aby zapewnić maksymalny komfort w trybie
automatycznym, w trakcie rozruchu zim-
nego silnika prędkość nawiewu będzie
utrzymywana na niskim poziomie do mo-mentu rozgrzania silnika. Zostanie zwięk-
szona prędkość nawiewu i uaktywni się tryb
automatyczny.
Wymuszone sterowanie ręczne
Układ udostępnia pełen zestaw funkcji ręcz-
nej zmiany ustawień. Obsługa układu w try-
bie ręcznym powoduje zgaśnięcie symbolu
AUTO na przednim wyświetlaczu układu
ATC.
Wskazówki dotyczące obsługi
Działanie układu latem
Układ chłodzenia silnika musi być chroniony
wysokiej jakości płynem chłodzącym z do-
datkiem zapobiegającym zamarzaniu, za-
pewniającym odpowiednią ochronę przed
korozją i przegrzewaniem się silnika. Zale-
cany jest płyn chłodzący OAT (spełniający
wymogi MS.90032).
Działanie układu w zimie
W celu zapewnienia jak najlepszej wydajno-
ści ogrzewania i odmrażania upewnić się, że
układ chłodzenia działa prawidłowo i znaj-
duje się w nim odpowiednia ilość i odpo-wiedni typ płynu chłodzącego o prawidło-
wym stężeniu. Korzystanie z trybu
recyrkulacji w okresie zimowym nie jest za-
lecane, ponieważ może prowadzić do zapa-
rowania szyb.
Dłuższe przestoje
Przed dłuższym przestojem pojazdu lub
tymczasowym zaprzestaniem eksploatacji
(np. na czas wakacji), trwającym dwa tygo-
dnie lub dłużej, należy na około pięć minut
uruchomić na świeżym powietrzu układ kli-
matyzacji na biegu jałowym przy ustawieniu
najwyższej prędkości nawiewu. Zapewni to
prawidłowe nasmarowanie układu, co zmini-
malizuje prawdopodobieństwo uszkodzenia
sprężarki, podczas kolejnego uruchomienia
klimatyzacji.
Zadymianie szyb
Szyby pojazdu mają tendencję do zaparo-
wywania od wewnątrz przy umiarkowanej
temperaturze i deszczowej i/lub wilgotnej
pogodzie. W celu usunięcia zaparowania
szyb wybrać tryb ogrzewania przedniej
szyby lub mieszany i zwiększyć prędkość
przedniej dmuchawy. Nie należy korzystać
POZNAWANIE POJAZDU
58
