JEEP GRAND CHEROKEE 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

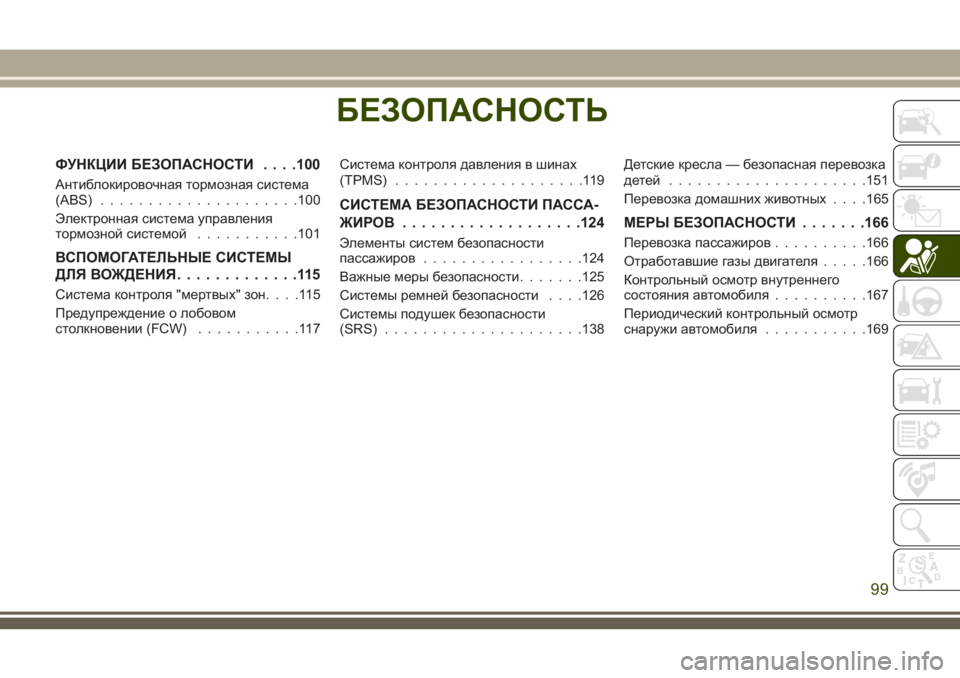

БЕЗОПАСНОСТЬ
ФУНКЦИИ БЕЗОПАСНОСТИ. . . .100
Антиблокировочная тормозная система
(ABS).....................100
Электронная система управления
тормозной системой...........101
ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ
ДЛЯ ВОЖДЕНИЯ.............115
Система контроля "мертвых" зон....115
Предупреждение о лобовом
столкновении (FCW)...........117Система контроля давления в шинах
(TPMS)....................119
СИСТЕМА БЕЗОПАСНОСТИ ПАССА-
ЖИРОВ ...................124
Элементы систем безопасности
пассажиров.................124
Важные меры безопасности.......125
Системы ремней безопасности. . . .126
Системы подушек безопасности
(SRS).....................138Детские кресла — безопасная перевозка
детей .....................151
Перевозка домашних животных. . . .165
МЕРЫ БЕЗОПАСНОСТИ.......166
Перевозка пассажиров..........166
Отработавшие газы двигателя.....166
Контрольный осмотр внутреннего
состояния автомобиля..........167
Периодический контрольный осмотр
снаружи автомобиля...........169
БЕЗОПАСНОСТЬ
99

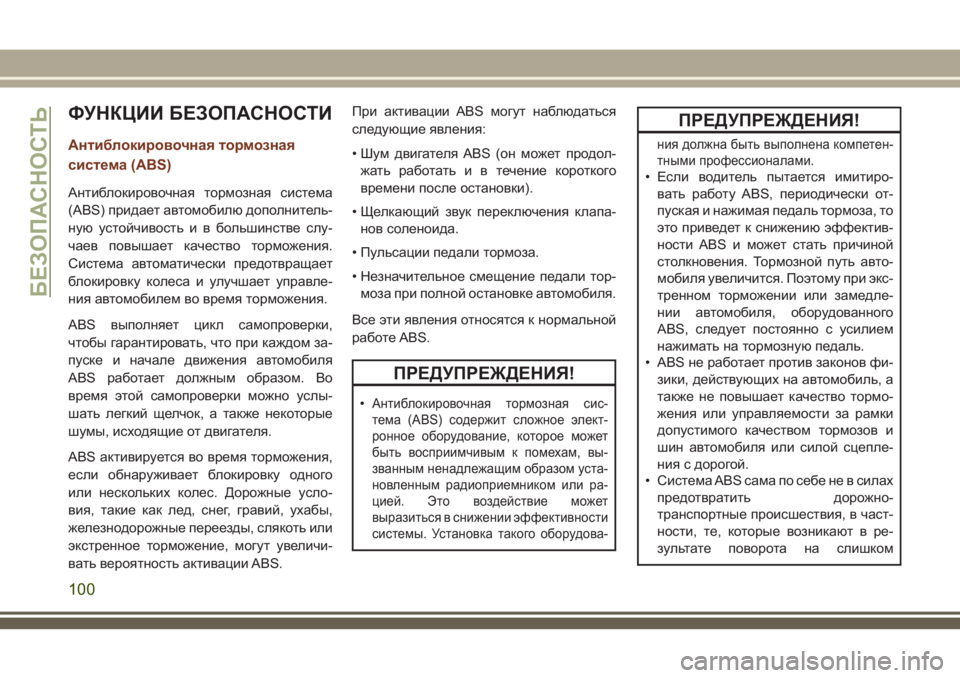

ФУНКЦИИ БЕЗОПАСНОСТИ
Антиблокировочная тормозная
система (ABS)
Антиблокировочная тормозная система
(ABS) придает автомобилю дополнитель-
ную устойчивостьивбольшинстве слу-
чаев повышает качество торможения.
Система автоматически предотвращает
блокировку колеса и улучшает управле-
ния автомобилем во время торможения.
ABS выполняет цикл самопроверки,
чтобы гарантировать, что при каждом за-
пуске и начале движения автомобиля
ABS работает должным образом. Во
время этой самопроверки можно услы-
шать легкий щелчок, а также некоторые
шумы, исходящие от двигателя.
ABS активируется во время торможения,
если обнаруживает блокировку одного
или нескольких колес. Дорожные усло-
вия, такие как лед, снег, гравий, ухабы,
железнодорожные переезды, слякоть или
экстренное торможение, могут увеличи-
вать вероятность активации ABS.При активации ABS могут наблюдаться
следующие явления:
• Шум двигателя ABS (он может продол-
жать работатьивтечение короткого
времени после остановки).
• Щелкающий звук переключения клапа-
нов соленоида.
• Пульсации педали тормоза.
• Незначительное смещение педали тор-
моза при полной остановке автомобиля.
Все эти явления относятся к нормальной
работе ABS.
ПРЕДУПРЕЖДЕНИЯ!
•Антиблокировочная тормозная сис-
тема (ABS) содержит сложное элект-
ронное оборудование, которое может
быть восприимчивым к помехам, вы-
званным ненадлежащим образом уста-
новленным радиоприемником или ра-
цией. Это воздействие может
выразиться в снижении эффективности
системы. Установка такого оборудова-
ПРЕДУПРЕЖДЕНИЯ!
ния должна быть выполнена компетен-
тными профессионалами.
• Если водитель пытается имитиро-
вать работу ABS, периодически от-
пуская и нажимая педаль тормоза, то
это приведет к снижению эффектив-
ности ABS и может стать причиной
столкновения. Тормозной путь авто-
мобиля увеличится. Поэтому при экс-
тренном торможении или замедле-
нии автомобиля, оборудованного
ABS, следует постоянно с усилием
нажимать на тормозную педаль.
• ABS не работает против законов фи-
зики, действующих на автомобиль, а
также не повышает качество тормо-
жения или управляемости за рамки
допустимого качеством тормозов и
шин автомобиля или силой сцепле-
ния с дорогой.
• Система ABS сама по себе не в силах
предотвратить дорожно-
транспортные происшествия, в част-
ности, те, которые возникают в ре-
зультате поворота на слишком
БЕЗОПАСНОСТЬ
100

ПРЕДУПРЕЖДЕНИЯ!

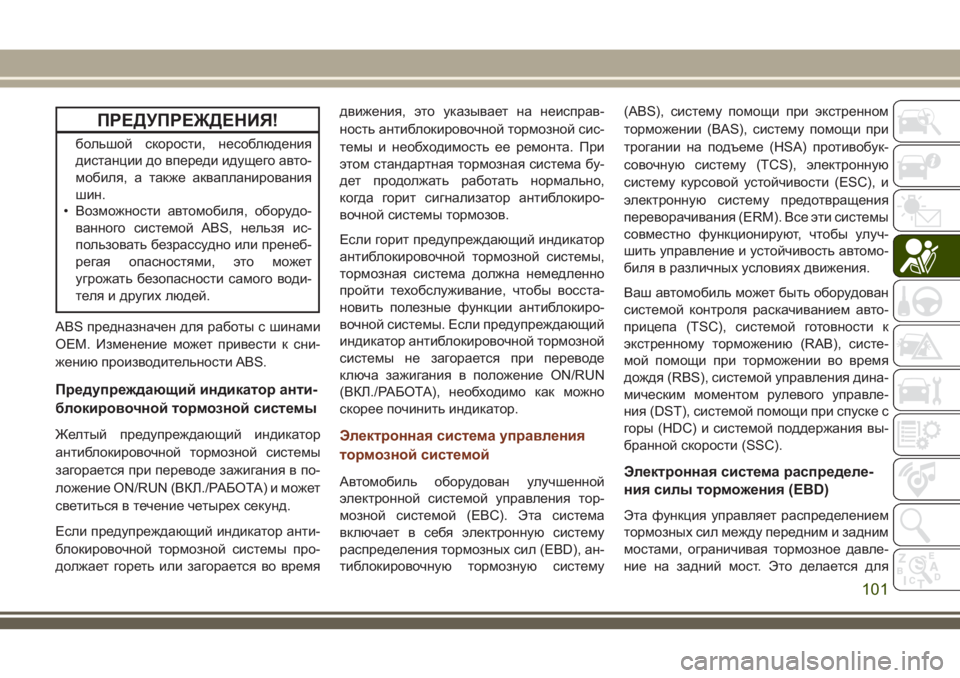

большой скорости, несоблюдения
дистанции до впереди идущего авто-
мобиля, а также аквапланирования
шин.
• Возможности автомобиля, оборудо-
ванного системой ABS, нельзя ис-
пользовать безрассудно или пренеб-
регая опасностями, это может
угрожать безопасности самого води-
теля и других людей.
ABS предназначен для работы с шинами
OEM. Изменение может привести к сни-
жению производительности ABS.
Предупреждающий индикатор анти-
блокировочной тормознойсистемы
Желтый предупреждающий индикатор
антиблокировочной тормозной системы
загорается при переводе зажигания в по-
ложение ON/RUN (ВКЛ./РАБОТА) и может
светиться в течение четырех секунд.
Если предупреждающий индикатор анти-
блокировочной тормозной системы про-
должает гореть или загорается во времядвижения, это указывает на неисправ-
ность антиблокировочной тормозной сис-
темы и необходимость ее ремонта. При
этом стандартная тормозная система бу-
дет продолжать работать нормально,
когда горит сигнализатор антиблокиро-
вочной системы тормозов.
Если горит предупреждающий индикатор
антиблокировочной тормозной системы,
тормозная система должна немедленно
пройти техобслуживание, чтобы восста-
новить полезные функции антиблокиро-
вочной системы. Если предупреждающий
индикатор антиблокировочной тормозной
системы не загорается при переводе
ключа зажигания в положение ON/RUN
(ВКЛ./РАБОТА), необходимо как можно
скорее починить индикатор.Электронная система управления
тормознойсистемой
Автомобиль оборудован улучшенной
электронной системой управления тор-
мозной системой (EBC). Эта система
включает в себя электронную систему
распределения тормозных сил (EBD), ан-
тиблокировочную тормозную систему(ABS), систему помощи при экстренном
торможении (BAS), систему помощи при
трогании на подъеме (HSA) противобук-
совочную систему (TCS), электронную
систему курсовой устойчивости (ESC), и
электронную систему предотвращения
переворачивания (ERM). Все эти системы
совместно функционируют, чтобы улуч-
шить управление и устойчивость автомо-
биля в различных условиях движения.
Ваш автомобиль может быть оборудован
системой контроля раскачиванием авто-
прицепа (TSC), системой готовности к
экстренному торможению (RAB), систе-
мой помощи при торможении во время
дождя (RBS), системой управления дина-
мическим моментом рулевого управле-
ния (DST), системой помощи при спуске с
горы (HDC) и системой поддержания вы-
бранной скорости (SSC).Электронная система распределе-
ния силы торможения (EBD)
Эта функция управляет распределением
тормозных сил между передним и задним
мостами, ограничивая тормозное давле-
ние на задний мост. Это делается для
101

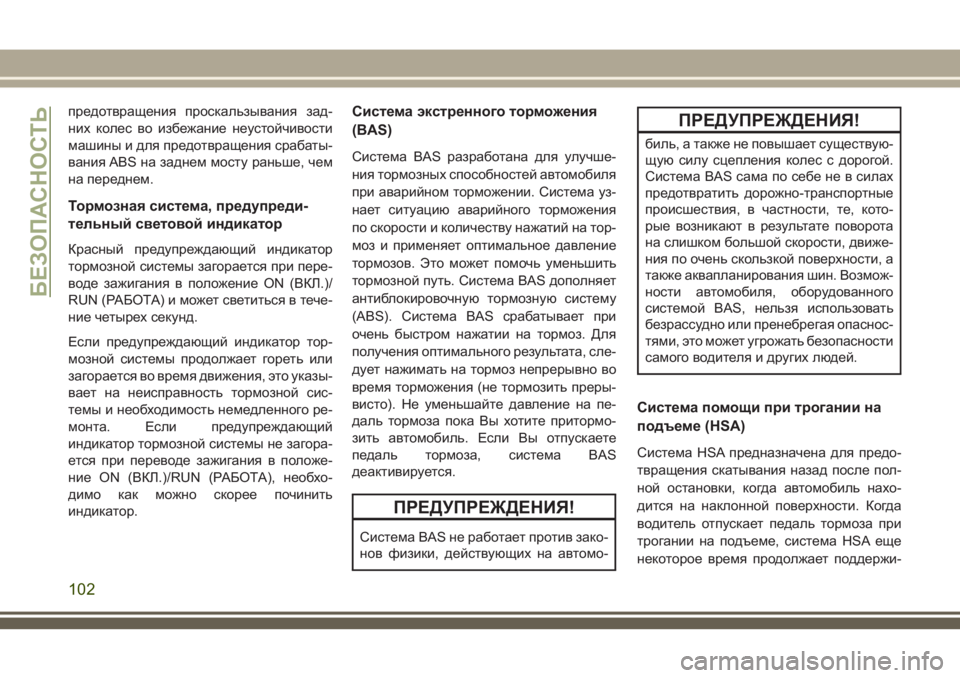

предотвращения проскальзывания зад-
них колес во избежание неустойчивости
машины и для предотвращения срабаты-
вания ABS на заднем мосту раньше, чем
на переднем.
Тормознаясистема, предупреди-
тельный световойиндикатор
Красный предупреждающий индикатор
тормозной системы загорается при пере-
воде зажигания в положение ON (ВКЛ.)/
RUN (РАБОТА) и может светиться в тече-
ние четырех секунд.
Если предупреждающий индикатор тор-
мозной системы продолжает гореть или
загорается во время движения, это указы-
вает на неисправность тормозной сис-
темы и необходимость немедленного ре-
монта. Если предупреждающий
индикатор тормозной системы не загора-
ется при переводе зажигания в положе-
ние ON (ВКЛ.)/RUN (РАБОТА), необхо-
димо как можно скорее починить
индикатор.
Система экстренного торможения
(BAS)
Система BAS разработана для улучше-
ния тормозных способностей автомобиля
при аварийном торможении. Система уз-
нает ситуацию аварийного торможения
по скорости и количеству нажатий на тор-
моз и применяет оптимальное давление
тормозов. Это может помочь уменьшить
тормозной путь. Система BAS дополняет
антиблокировочную тормозную систему
(ABS). Система BAS срабатывает при
очень быстром нажатии на тормоз. Для
получения оптимального результата, сле-
дует нажимать на тормоз непрерывно во
время торможения (не тормозить преры-
висто). Не уменьшайте давление на пе-
даль тормоза пока Вы хотите притормо-
зить автомобиль. Если Вы отпускаете
педаль тормоза, система BAS
деактивируется.
ПРЕДУПРЕЖДЕНИЯ!
Система BAS не работает против зако-
нов физики, действующих на автомо-
ПРЕДУПРЕЖДЕНИЯ!
биль, а также не повышает существую-
щую силу сцепления колес с дорогой.
Система BAS сама по себе не в силах
предотвратить дорожно-транспортные
происшествия, в частности, те, кото-
рые возникают в результате поворота
на слишком большой скорости, движе-
ния по очень скользкой поверхности, а
также аквапланирования шин. Возмож-
ности автомобиля, оборудованного
системой BAS, нельзя использовать
безрассудно или пренебрегая опаснос-
тями, это может угрожать безопасности
самого водителя и других людей.
Система помощи при трогании на
подъеме (HSA)
Система HSA предназначена для предо-
твращения скатывания назад после пол-
ной остановки, когда автомобиль нахо-
дится на наклонной поверхности. Когда
водитель отпускает педаль тормоза при
трогании на подъеме, система HSA еще
некоторое время продолжает поддержи-
БЕЗОПАСНОСТЬ
102

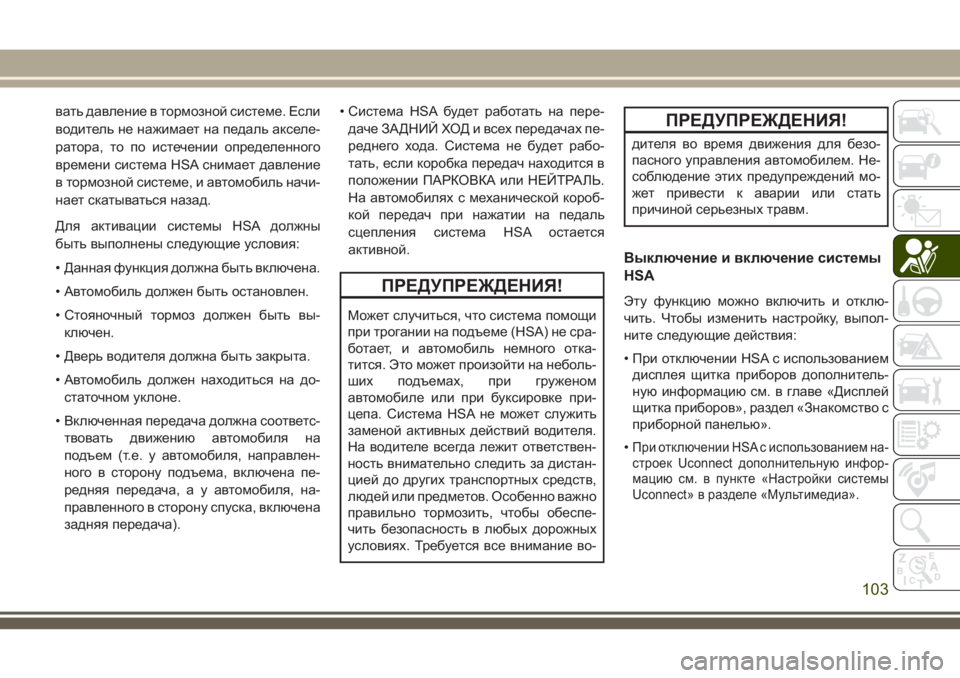

вать давление в тормозной системе. Если
водитель не нажимает на педаль акселе-
ратора, то по истечении определенного
времени система HSA снимает давление
в тормозной системе, и автомобиль начи-
нает скатываться назад.
Для активации системы HSA должны
быть выполнены следующие условия:
• Данная функция должна быть включена.
• Автомобиль должен быть остановлен.
• Стояночный тормоз должен быть вы-
ключен.
• Дверь водителя должна быть закрыта.
• Автомобиль должен находиться на до-
статочном уклоне.
• Включенная передача должна соответс-
твовать движению автомобиля на
подъем (т.е. у автомобиля, направлен-
ного в сторону подъема, включена пе-
редняя передача, а у автомобиля, на-
правленного в сторону спуска, включена
задняя передача).• Система HSA будет работать на пере-
даче ЗАДНИЙ ХОД и всех передачах пе-
реднего хода. Система не будет рабо-
тать, если коробка передач находится в
положении ПАРКОВКА или НЕЙТРАЛЬ.
На автомобилях с механической короб-
кой передач при нажатии на педаль
сцепления система HSA остается
активной.
ПРЕДУПРЕЖДЕНИЯ!
Может случиться, что система помощи
при трогании на подъеме (HSA) не сра-
ботает, и автомобиль немного отка-
тится. Это может произойти на неболь-
ших подъемах, при груженом
автомобиле или при буксировке при-
цепа. Система HSA не может служить
заменой активных действий водителя.
На водителе всегда лежит ответствен-
ность внимательно следить за дистан-
цией до других транспортных средств,
людей или предметов. Особенно важно
правильно тормозить, чтобы обеспе-
чить безопасность в любых дорожных
условиях. Требуется все внимание во-
ПРЕДУПРЕЖДЕНИЯ!
дителя во время движения для безо-
пасного управления автомобилем. Не-
соблюдение этих предупреждений мо-
жет привести к аварии или стать
причиной серьезных травм.
Выключение и включение системы
HSA
Эту функцию можно включить и отклю-
чить. Чтобы изменить настройку, выпол-
ните следующие действия:
• При отключении HSA с использованием
дисплея щитка приборов дополнитель-
ную информацию см. в главе «Дисплей
щитка приборов», раздел «Знакомство с
приборной панелью».
•
При отключении HSA с использованием на-
строек Uconnect дополнительную инфор-
мацию см. в пункте «Настройки системы
Uconnect» в разделе «Мультимедиа».
103

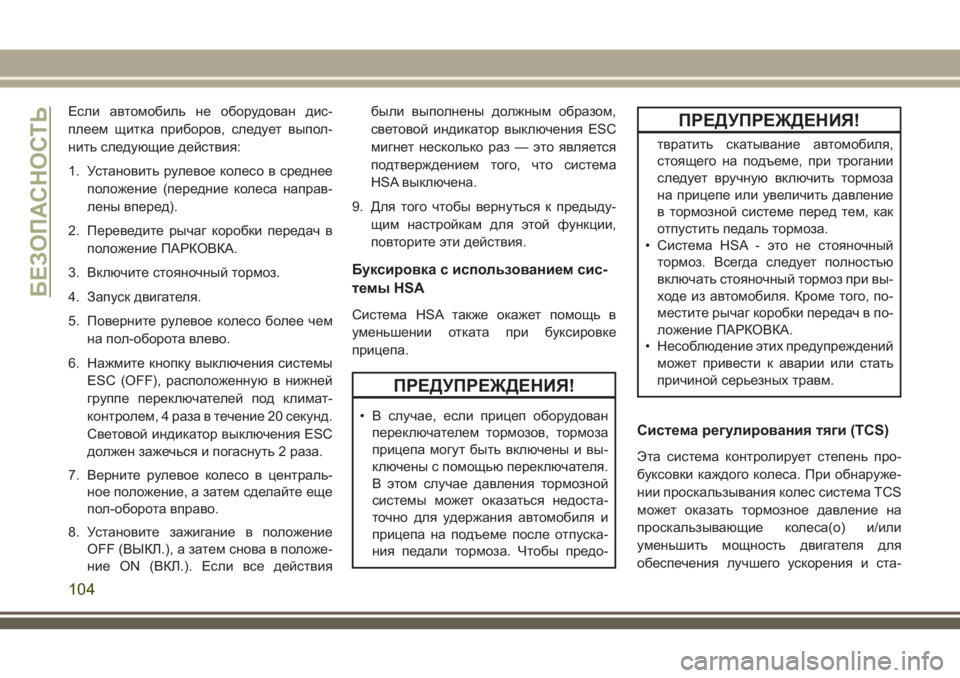

Если автомобиль не оборудован дис-
плеем щитка приборов, следует выпол-
нить следующие действия:
1. Установить рулевое колесо в среднее
положение (передние колеса направ-
лены вперед).
2. Переведите рычаг коробки передач в
положение ПАРКОВКА.
3. Включите стояночный тормоз.
4. Запуск двигателя.
5. Поверните рулевое колесо более чем
на пол-оборота влево.
6. Нажмите кнопку выключения системы
ESC (OFF), расположенную в нижней
группе переключателей под климат-
контролем, 4 раза в течение 20 секунд.
Световой индикатор выключения ESC
должен зажечься и погаснуть 2 раза.
7. Верните рулевое колесо в централь-
ное положение, а затем сделайте еще
пол-оборота вправо.
8. Установите зажигание в положение
OFF (ВЫКЛ.), а затем снова в положе-
ние ON (ВКЛ.). Если все действиябыли выполнены должным образом,
световой индикатор выключения ESC
мигнет несколько раз — это является
подтверждением того, что система
HSA выключена.
9. Для того чтобы вернуться к предыду-
щим настройкам для этой функции,
повторите эти действия.
Буксировка с использованием сис-
темы HSA
Система HSA также окажет помощь в
уменьшении отката при буксировке
прицепа.
ПРЕДУПРЕЖДЕНИЯ!
• В случае, если прицеп оборудован
переключателем тормозов, тормоза
прицепа могут быть включены и вы-
ключены с помощью переключателя.
В этом случае давления тормозной
системы может оказаться недоста-
точно для удержания автомобиля и
прицепа на подъеме после отпуска-
ния педали тормоза. Чтобы предо-
ПРЕДУПРЕЖДЕНИЯ!
твратить скатывание автомобиля,
стоящего на подъеме, при трогании
следует вручную включить тормоза
на прицепе или увеличить давление
в тормозной системе перед тем, как
отпустить педаль тормоза.
• Система HSA - это не стояночный
тормоз. Всегда следует полностью
включать стояночный тормоз при вы-
ходе из автомобиля. Кроме того, по-
местите рычаг коробки передач в по-
ложение ПАРКОВКА.
• Несоблюдение этих предупреждений
может привести к аварии или стать
причиной серьезных травм.
Система регулирования тяги (TCS)
Эта система контролирует степень про-
буксовки каждого колеса. При обнаруже-
нии проскальзывания колес система TCS
может оказать тормозное давление на
проскальзывающие колеса(о) и/или
уменьшить мощность двигателя для
обеспечения лучшего ускорения и ста-
БЕЗОПАСНОСТЬ
104

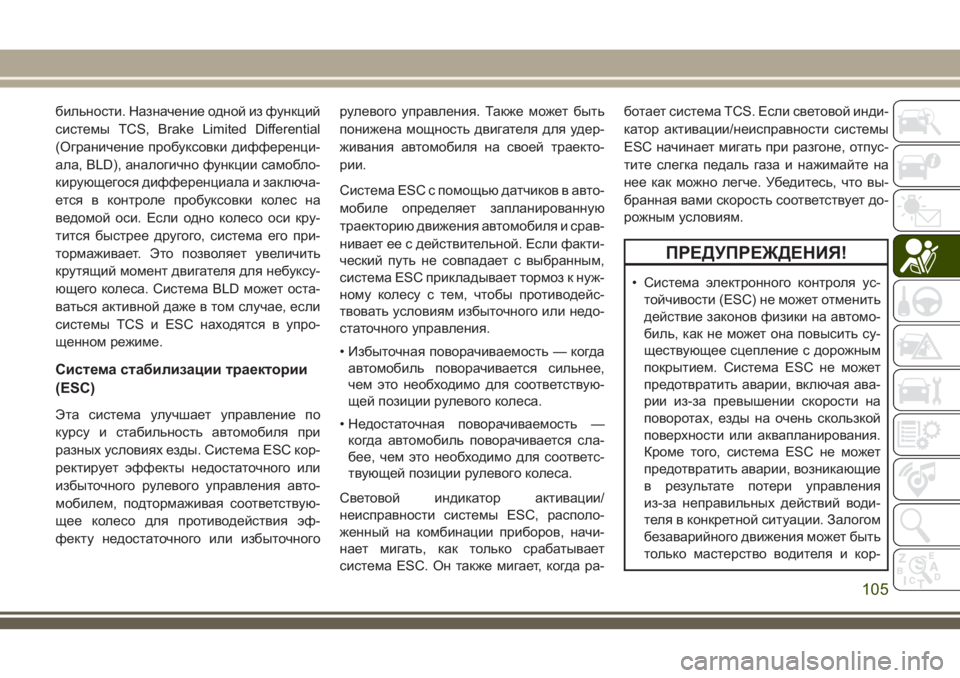

бильности. Назначение одной из функций
системы ТСS, Brake Limited Differential
(Ограничение пробуксовки дифференци-
ала, BLD), аналогично функции самобло-
кирующегося дифференциала и заключа-
ется в контроле пробуксовки колес на
ведомой оси. Если одно колесо оси кру-
тится быстрее другого, система его при-
тормаживает. Это позволяет увеличить
крутящий момент двигателя для небуксу-
ющего колеса. Система BLD может оста-
ваться активной даже в том случае, если
системы TCS и ESC находятся в упро-
щенном режиме.
Система стабилизации траектории
(ESC)
Эта система улучшает управление по
курсу и стабильность автомобиля при
разных условиях езды. Система ESC кор-
ректирует эффекты недостаточного или
избыточного рулевого управления авто-
мобилем, подтормаживая соответствую-
щее колесо для противодействия эф-
фекту недостаточного или избыточногорулевого управления. Также может быть
понижена мощность двигателя для удер-
живания автомобиля на своей траекто-
рии.
Система ESC с помощью датчиков в авто-
мобиле определяет запланированную
траекторию движения автомобиля и срав-
нивает ее с действительной. Если факти-
ческий путь не совпадает с выбранным,
система ESC прикладывает тормоз к нуж-
ному колесу с тем, чтобы противодейс-
твовать условиям избыточного или недо-
статочного управления.
• Избыточная поворачиваемость — когда
автомобиль поворачивается сильнее,
чем это необходимо для соответствую-
щей позиции рулевого колеса.
• Недостаточная поворачиваемость —
когда автомобиль поворачивается сла-
бее, чем это необходимо для соответс-
твующей позиции рулевого колеса.
Световой индикатор активации/
неисправности системы ESC, располо-
женный на комбинации приборов, начи-
нает мигать, как только срабатывает
система ESC. Он также мигает, когда ра-ботает система TCS. Если световой инди-
катор активации/неисправности системы
ESC начинает мигать при разгоне, отпус-
тите слегка педаль газа и нажимайте на
нее как можно легче. Убедитесь, что вы-
бранная вами скорость соответствует до-
рожным условиям.
ПРЕДУПРЕЖДЕНИЯ!
• Система электронного контроля ус-
тойчивости (ESC) не может отменить
действие законов физики на автомо-
биль, как не может она повысить су-
ществующее сцепление с дорожным
покрытием. Система ESC не может
предотвратить аварии, включая ава-
рии из-за превышении скорости на
поворотах, езды на очень скользкой
поверхности или аквапланирования.
Кроме того, система ESC не может
предотвратить аварии, возникающие
в результате потери управления
из-за неправильных действий води-
теля в конкретной ситуации. Залогом
безаварийного движения может быть
только мастерство водителя и кор-
105

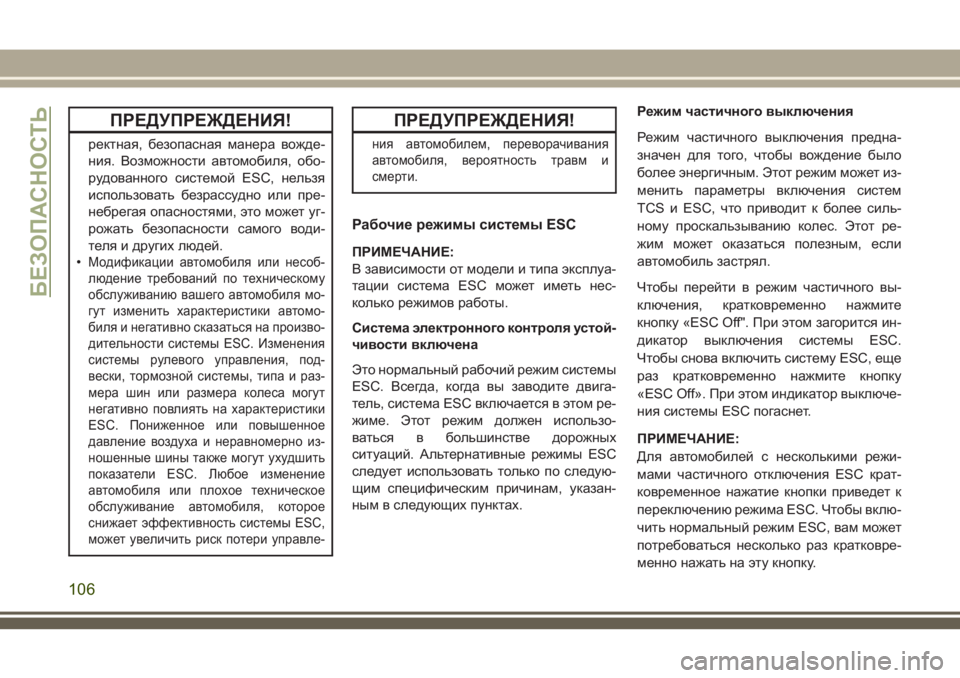

ПРЕДУПРЕЖДЕНИЯ!
ректная, безопасная манера вожде-
ния. Возможности автомобиля, обо-
рудованного системой ESC, нельзя
использовать безрассудно или пре-
небрегая опасностями, это может уг-
рожать безопасности самого води-
теля и других людей.
•
Модификации автомобиля или несоб-
людение требований по техническому
обслуживанию вашего автомобиля мо-
гут изменить характеристики автомо-
биля и негативно сказаться на произво-
дительности системы ESC. Изменения
системы рулевого управления, под-
вески, тормозной системы, типа и раз-
мера шин или размера колеса могут
негативно повлиять на характеристики
ESC. Пониженное или повышенное
давление воздуха и неравномерно из-
ношенные шины также могут ухудшить
показатели ESC. Любое изменение
автомобиля или плохое техническое
обслуживание автомобиля, которое
снижает эффективность системы ESC,
может увеличить риск потери управле-
ПРЕДУПРЕЖДЕНИЯ!
ния автомобилем, переворачивания
автомобиля, вероятность травм и
смерти.
Рабочие режимы системы ESC
ПРИМЕЧАНИЕ:
В зависимости от модели и типа эксплуа-
тации система ESC может иметь нес-
колько режимов работы.
Система электронного контроля устой-
чивости включена
Это нормальный рабочий режим системы
ESC. Всегда, когда вы заводите двига-
тель, система ESC включается в этом ре-
жиме. Этот режим должен использо-
ваться в большинстве дорожных
ситуаций. Альтернативные режимы ESC
следует использовать только по следую-
щим специфическим причинам, указан-
ным в следующих пунктах.Режим частичного выключения
Режим частичного выключения предна-
значен для того, чтобы вождение было
более энергичным. Этот режим может из-
менить параметры включения систем
TCS и ESC, что приводит к более силь-
ному проскальзыванию колес. Этот ре-
жим может оказаться полезным, если
автомобиль застрял.
Чтобы перейти в режим частичного вы-
ключения, кратковременно нажмите
кнопку «ESC Off". При этом загорится ин-
дикатор выключения системы ESC.
Чтобы снова включить систему ESC, еще
раз кратковременно нажмите кнопку
«ESC Off». При этом индикатор выключе-
ния системы ESC погаснет.
ПРИМЕЧАНИЕ:
Для автомобилей с несколькими режи-
мами частичного отключения ESC крат-
ковременное нажатие кнопки приведет к
переключению режима ESC. Чтобы вклю-
чить нормальный режим ESC, вам может
потребоваться несколько раз кратковре-
менно нажать на эту кнопку.
БЕЗОПАСНОСТЬ
106

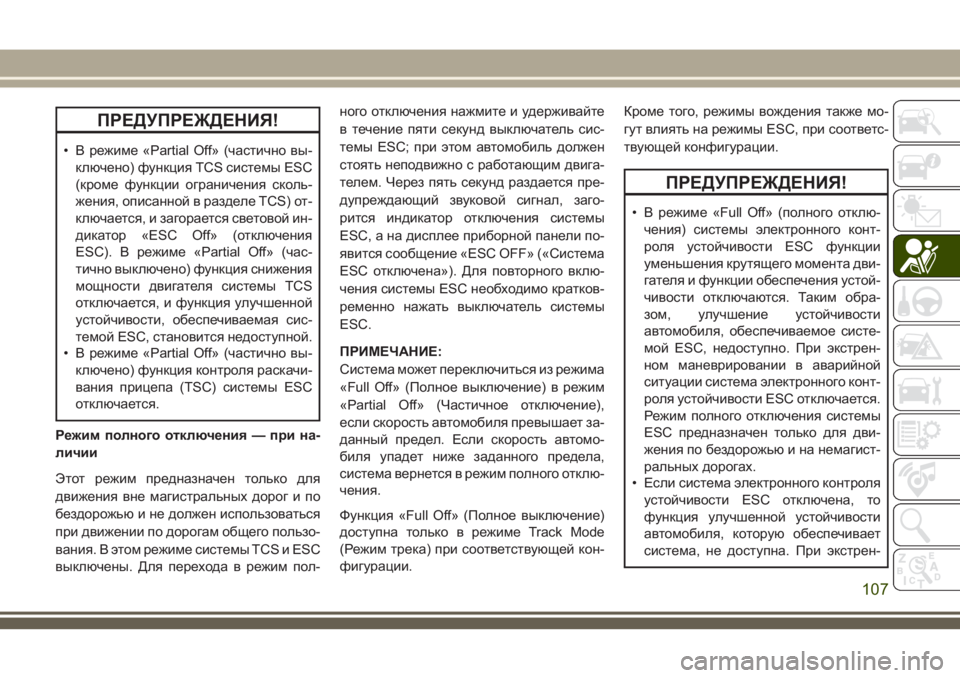

ПРЕДУПРЕЖДЕНИЯ!
• В режиме «Partial Off» (частично вы-
ключено) функция TCS системы ESC
(кроме функции ограничения сколь-
жения, описанной в разделе TCS) от-
ключается, и загорается световой ин-
дикатор «ESC Off» (отключения
ESC). В режиме «Partial Off» (час-
тично выключено) функция снижения
мощности двигателя системы TCS
отключается, и функция улучшенной
устойчивости, обеспечиваемая сис-
темой ESC, становится недоступной.
• В режиме «Partial Off» (частично вы-
ключено) функция контроля раскачи-
вания прицепа (TSC) системы ESC
отключается.
Режим полного отключения — при на-
личии
Этот режим предназначен только для
движения вне магистральных дорог и по
бездорожью и не должен использоваться
при движении по дорогам общего пользо-
вания. В этом режиме системы TCS и ESC
выключены. Для перехода в режим пол-ного отключения нажмите и удерживайте
в течение пяти секунд выключатель сис-
темы ESC; при этом автомобиль должен
стоять неподвижно с работающим двига-
телем. Через пять секунд раздается пре-
дупреждающий звуковой сигнал, заго-
рится индикатор отключения системы
ESC, а на дисплее приборной панели по-
явится сообщение «ESC OFF» («Система
ESC отключена»). Для повторного вклю-
чения системы ESC необходимо кратков-
ременно нажать выключатель системы
ESC.
ПРИМЕЧАНИЕ:
Система может переключиться из режима
«Full Off» (Полное выключение) в режим
«Partial Off» (Частичное отключение),
если скорость автомобиля превышает за-
данный предел. Если скорость автомо-
биля упадет ниже заданного предела,
система вернется в режим полного отклю-
чения.
Функция «Full Off» (Полное выключение)
доступна только в режиме Track Mode
(Режим трека) при соответствующей кон-
фигурации.Кроме того, режимы вождения также мо-
гут влиять на режимы ESC, при соответс-
твующей конфигурации.
ПРЕДУПРЕЖДЕНИЯ!
• В режиме «Full Off» (полного отклю-
чения) системы электронного конт-
роля устойчивости ESC функции
уменьшения крутящего момента дви-
гателя и функции обеспечения устой-
чивости отключаются. Таким обра-
зом, улучшение устойчивости
автомобиля, обеспечиваемое систе-
мой ESC, недоступно. При экстрен-
ном маневрировании в аварийной
ситуации система электронного конт-
роля устойчивости ESC отключается.
Режим полного отключения системы
ESC предназначен только для дви-
жения по бездорожью и на немагист-
ральных дорогах.
• Если система электронного контроля
устойчивости ESC отключена, то
функция улучшенной устойчивости
автомобиля, которую обеспечивает
система, не доступна. При экстрен-
107

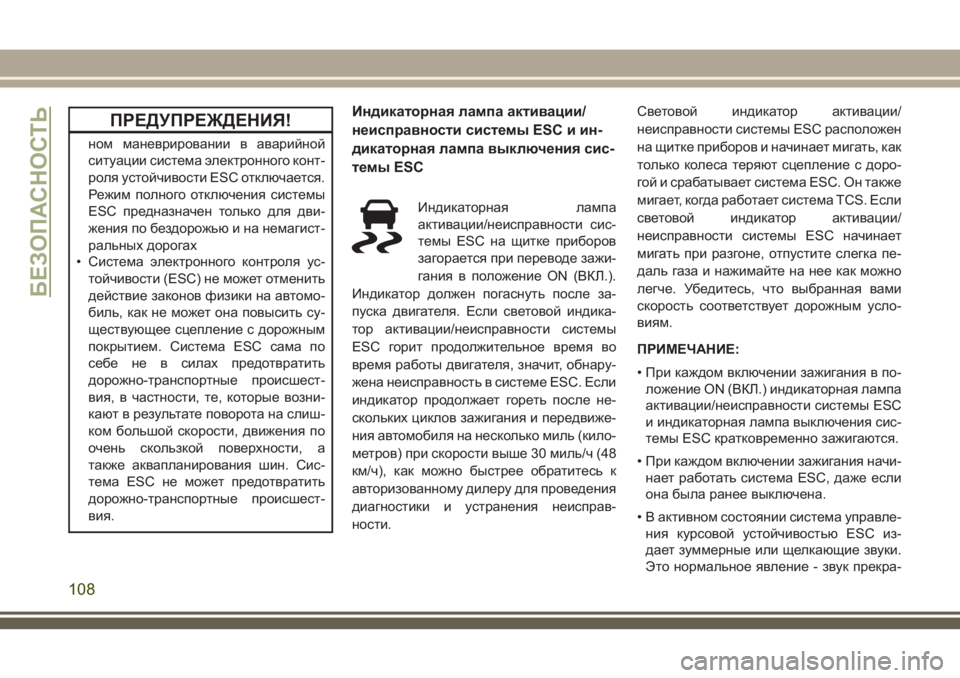

ПРЕДУПРЕЖДЕНИЯ!
ном маневрировании в аварийной
ситуации система электронного конт-
роля устойчивости ESC отключается.
Режим полного отключения системы
ESC предназначен только для дви-
жения по бездорожью и на немагист-
ральных дорогах
• Система электронного контроля ус-
тойчивости (ESC) не может отменить
действие законов физики на автомо-
биль, как не может она повысить су-
ществующее сцепление с дорожным
покрытием. Система ESC сама по
себе не в силах предотвратить
дорожно-транспортные происшест-
вия, в частности, те, которые возни-
кают в результате поворота на слиш-
ком большой скорости, движения по
очень скользкой поверхности, а
также аквапланирования шин. Сис-
тема ESC не может предотвратить
дорожно-транспортные происшест-
вия.
Индикаторная лампа активации/
неисправности системы ESC и ин-
дикаторная лампа выключения сис-
темы ESC
Индикаторная лампа
активации/неисправности сис-
темы ESC на щитке приборов
загорается при переводе зажи-
гания в положение ON (ВКЛ.).
Индикатор должен погаснуть после за-
пуска двигателя. Если световой индика-
тор активации/неисправности системы
ESC горит продолжительное время во
время работы двигателя, значит, обнару-
жена неисправность в системе ESC. Если
индикатор продолжает гореть после не-
скольких циклов зажигания и передвиже-
ния автомобиля на несколько миль (кило-
метров) при скорости выше 30 миль/ч (48
км/ч), как можно быстрее обратитесь к
авторизованному дилеру для проведения
диагностики и устранения неисправ-
ности.Световой индикатор активации/
неисправности системы ESC расположен
на щитке приборов и начинает мигать, как
только колеса теряют сцепление с доро-
гой и срабатывает система ESC. Он также
мигает, когда работает система TCS. Если
световой индикатор активации/
неисправности системы ESC начинает
мигать при разгоне, отпустите слегка пе-
даль газа и нажимайте на нее как можно
легче. Убедитесь, что выбранная вами
скорость соответствует дорожным усло-
виям.
ПРИМЕЧАНИЕ:
• При каждом включении зажигания в по-
ложение ON (ВКЛ.) индикаторная лампа
активации/неисправности системы ESC
и индикаторная лампа выключения сис-
темы ESC кратковременно зажигаются.
• При каждом включении зажигания начи-
нает работать система ESC, даже если
она была ранее выключена.
• В активном состоянии система управле-
ния курсовой устойчивостью ESC из-
дает зуммерные или щелкающие звуки.
Это нормальное явление - звук прекра-
БЕЗОПАСНОСТЬ
108
