headlamp KIA OPTIMA PHEV 2019 Owner's Manual

93
Specifications, Consumer information, Reporting safety defects

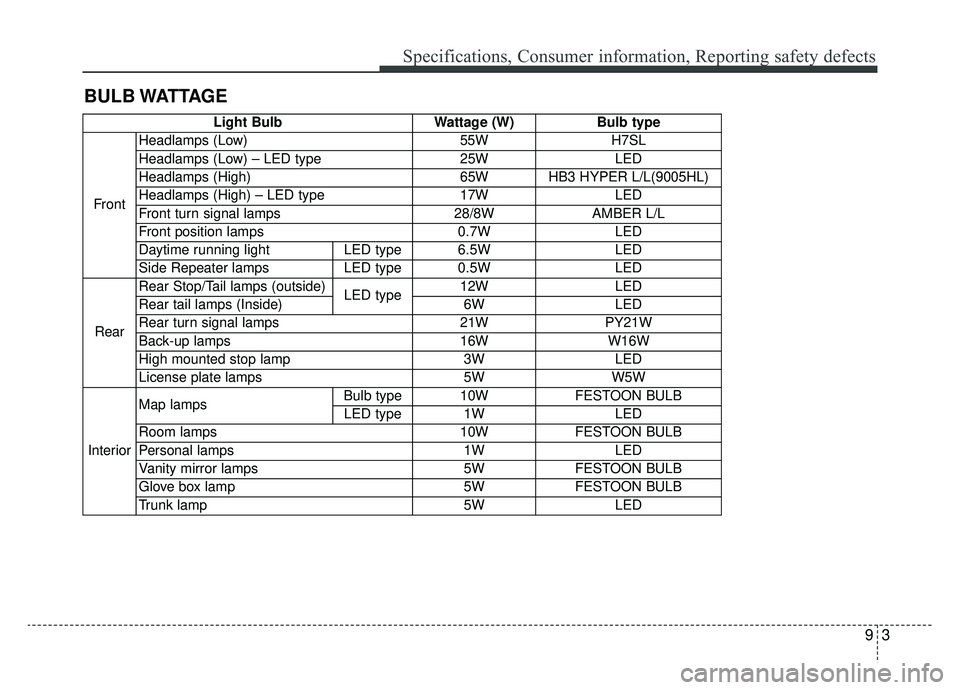

BULB WATTAGE
Light BulbWattage (W)Bulb type
Front Headlamps (Low)
55WH7SL
Headlamps (Low) – LED type 25WLED
Headlamps (High) 65W HB3 HYPER L/L(9005HL)
Headlamps (High) – LED type 17WLED
Front turn signal lamps 28/8WAMBER L/L
Front position lamps 0.7WLED
Daytime running light LED type 6.5W LED
Side Repeater lamps LED type 0.5W LED
Rear Rear Stop/Tail lamps (outside)
LED type12W
LED
Rear tail lamps (Inside) 6WLED
Rear turn signal lamps 21WPY21W
Back-up lamps 16WW16W
High mounted stop lamp 3WLED
License plate lamps 5WW5W
Interior Map lamps
Bulb type 10W
FESTOON BULB
LED type 1W LED
Room lamps 10WFESTOON BULB
Personal lamps 1WLED
Vanity mirror lamps 5WFESTOON BULB
Glove box lamp 5WFESTOON BULB
Trunk lamp 5WLED

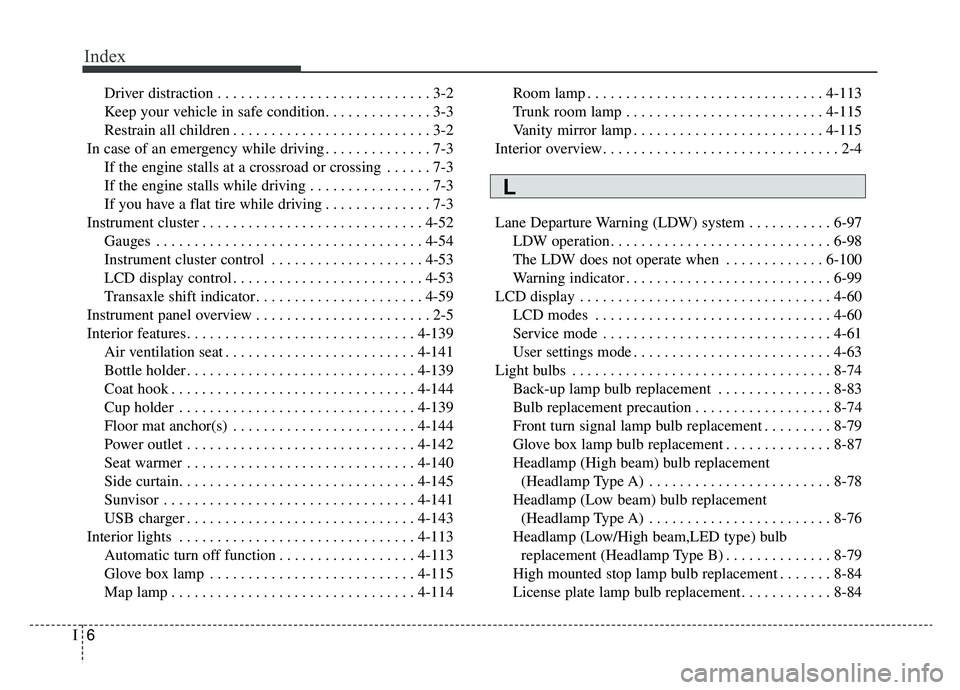

Index
6I
Driver distraction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Keep your vehicle in safe condition. . . . . . . . . . . . . . 3-3
Restrain all children . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
In case of an emergency while driving . . . . . . . . . . . . . . 7-3 If the engine stalls at a crossroad or crossing . . . . . . 7-3
If the engine stalls while driving . . . . . . . . . . . . . . . . 7-3
If you have a flat tire while driving . . . . . . . . . . . . . . 7-3
Instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52 Gauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-\
54
Instrument cluster control . . . . . . . . . . . . . . . . . . . . 4-53
LCD display control . . . . . . . . . . . . . . . . . . . . . . . . . 4-53
Transaxle shift indicator . . . . . . . . . . . . . . . . . . . . . . 4-59
Instrument panel overview . . . . . . . . . . . . . . . . . . . . . . . 2-5
Interior features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-139 Air ventilation seat . . . . . . . . . . . . . . . . . . . . . . . . . 4-141
Bottle holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-139
Coat hook . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-144
Cup holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-139
Floor mat anchor(s) . . . . . . . . . . . . . . . . . . . . . . . . 4-144
Power outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-142
Seat warmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-140
Side curtain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-145
Sunvisor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-141
USB charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-143
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-113 Automatic turn off function . . . . . . . . . . . . . . . . . . 4-113
Glove box lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-115
Map lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-114 Room lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-113
Trunk room lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 4-115
Vanity mirror lamp . . . . . . . . . . . . . . . . . . . . . . . . . 4-115
Interior overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Lane Departure Warning (LDW) system . . . . . . . . . . . 6-97 LDW operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-98
The LDW does not operate when . . . . . . . . . . . . . 6-100
Warning indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-99
LCD display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60 LCD modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60
Service mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-61
User settings mode . . . . . . . . . . . . . . . . . . . . . . . . . . 4-63
Light bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-74\
Back-up lamp bulb replacement . . . . . . . . . . . . . . . 8-83
Bulb replacement precaution . . . . . . . . . . . . . . . . . . 8-74
Front turn signal lamp bulb replacement . . . . . . . . . 8-79
Glove box lamp bulb replacement . . . . . . . . . . . . . . 8-87
Headlamp (High beam) bulb replacement (Headlamp Type A) . . . . . . . . . . . . . . . . . . . . . . . . 8-78
Headlamp (Low beam) bulb replacement (Headlamp Type A) . . . . . . . . . . . . . . . . . . . . . . . . 8-76
Headlamp (Low/High beam,LED type) bulb replacement (Headlamp Type B) . . . . . . . . . . . . . . 8-79
High mounted stop lamp bulb replacement . . . . . . . 8-84
License plate lamp bulb replacement. . . . . . . . . . . . 8-84
L

Index
10I
Tire traction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-44
Wheel alignment and tire balance . . . . . . . . . . . . . . 8-42
Wheel replacement . . . . . . . . . . . . . . . . . . . . . . . . . . 8-43
Tire Mobility Kit(TMK) . . . . . . . . . . . . . . . . . . . . . . . . 7-16
Towing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. 7-24 Emergency towing . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
Removable towing hook. . . . . . . . . . . . . . . . . . . . . . 7-25
Towing service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
Trailer Towing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-111
Trip modes (Trip computer) . . . . . . . . . . . . . . . . . . . . . 4-68 A/V mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-73
Assist mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-73
Digital speedometer . . . . . . . . . . . . . . . . . . . . . . . . . 4-72
Fuel economy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
One time driving information mode . . . . . . . . . . . . 4-72
Trip A/B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-71\
Trip modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
Turn by turn mode . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72
Warning messages . . . . . . . . . . . . . . . . . . . . . . . . . . 4-73
Vehicle break-in process . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Vehicle certification label . . . . . . . . . . . . . . . . . . . . . . . . 9-8
Vehicle data collection and event data recorders . . . . . . 1-6
Vehicle identification number (VIN) . . . . . . . . . . . . . . . 9-8 Vehicle load limit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-112
Certification label . . . . . . . . . . . . . . . . . . . . . . . . . . 6-115
Tire and loading information label. . . . . . . . . . . . . 6-112
Vehicle weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-116 Base curb weight . . . . . . . . . . . . . . . . . . . . . . . . . . 6-116
Cargo weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-116
GAW (Gross Axle Weight). . . . . . . . . . . . . . . . . . . 6-116
GAWR (Gross Axle Weight Rating) . . . . . . . . . . . 6-116
GVW (Gross Vehicle Weight) . . . . . . . . . . . . . . . . 6-116
GVWR (Gross Vehicle Weight Rating) . . . . . . . . . 6-116
Vehicle curb weight . . . . . . . . . . . . . . . . . . . . . . . . 6-116
Warning and indicator lights. . . . . . . . . . . . . . . . . . . . . 4-84 Indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-92
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-84
Washer fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-26 Checking the washer fluid level . . . . . . . . . . . . . . . . 8-26
Welcome system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-116 Headlight (Headlamp) escort function . . . . . . . . . . 4-116
Interior light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-116
Pocket lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-116
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
4-23 Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24
Windshield defrosting and defogging. . . . . . . . . . . . . 4-133 Automatic climate control system . . . . . . . . . . . . . 4-133
Defogging logic . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-134
V
W
