198NOODGEVALLEN
❍informatiefolder (zie fig. 3), voor een correct gebruik
van de snelle bandenreparatiekit en die overhandigd
moet worden aan het personeel dat de behandelde
band moet repareren;
❍ compressor D-fig. 2 – met drukmeter en aansluitnip-
pels, te vinden in de bagageruimte;
❍ een paar beschermende handschoenen in het zijvak
van de compressor;
❍ adapters voor het oppompen van verschillende ele-
menten.
De snelle bandenreparatiekit bevat tevens een schroeven-
draaier en een trekoog.
fig. 3L0E0076m
FIX & GO AUTOMATIC KIT
De Fix & Go Automatic snelle bandenreparatiekit bevindt
zich in de bagageruimte.
De kit fig. 2 bevat:
❍ een busje A met afdichtmiddel, voorzien van:
– vulleiding B;
– een sticker met de tekst “max. 80 km/h” die na het repareren van de band op een voor de bestuur-
der goed zichtbare plaats (op het dashboard) moet
worden aangebracht;
fig. 2L0E0075m
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 198

NOODGEVALLEN213
4
LED
LED
D1S (*)/H7 H1 (*)/H7 PY 24W LED
WY5W LED
LED
W5W H11
W16W
W16W 5L/5K
12V 5W
12V 5W
W5W–
–
D
D B–
A –
–
C
E B
B –
C
C
A –
–
55 W
55 W
24 W –
5 W –
–
5 W
55 W
16 W
16 W –
5 W
5 W
5 W
(*) Xenon gasontladingslamp
Lampen TypeVermogen Figuur ref.
Stadslichten voor/dagverlichting
Stadslicht achter
Dimlicht
Grootlicht
Richtingaanwijzer voor
Richtingaanwijzer achter
Richtingaanwijzer op flank
Remlichten
Derde remlicht
Kentekenverlichting
Mistlampen
Mistachterlicht
Achteruitrijlicht
Plafondverlichting voor (witte leds)
Plafondverlichting achter
Verlichting dashboardkastje/
plafondverlichting bagageruimte
Instaplichten in de spiegels
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 213

222NOODGEVALLEN
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
DASHBOARDKASTVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❍open het dashboardkastje, en verwijder lampjessa-
menstel A-fig. 34;
❍ vervang lampje B door het uit de zijcontacten los te
maken; controleer of het nieuwe lampje correct tus-
sen de contacten wordt vastgeklemd.
SPIEGELVERLICHTING
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te vervangen:
❍ open de afdekking A-fig. 35 op de spiegel;
❍ verwijder lampje B door het los te maken op de met
de pijltjes aangegeven punten; ❍
vervang lampje C-fig. 36 door het uit de zijcontacten
los te maken; controleer of het nieuwe lampje correct
tussen de contacten is vastgeklemd.
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 222

NOODGEVALLEN223
4
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
De elektrische installatie wordt beveiligd door zekeringen:
bij een storing of bij oneigenlijk gebruik van de installa-
tie brandt de zekering door. Als een elektrisch onderdeel
niet werkt, moet gecontroleerd worden of de zekering niet
is doorgebrand: de geleidende band A fig. 37 mag niet on-
derbroken zijn. Als dit wel het geval is, dan moet de ze-
kering worden vervangen door een nieuw exemplaar met
dezelfde stroomsterkte (zelfde kleur).
B intacte zekering
C zekering met doorgebrande geleidende band.
Gebruik, om een zekering te vervangen, het tangetje
D-fig. 37 dat bevestigd is aan de zekeringenkast onder
het dashboard.
Zie de tabellen op de volgende pagina's om de zekering te
identificeren.
fig. 37L0E0085m
Neem contact op met het Lancia Servicenet-
werk als de zekering weer doorbrandt.
Vervang een doorgebrande zekering nooit
door een metalen draad of ander materiaal.
Vervang een doorgebrande zekering nooit
door een exemplaar met een hogere stroom-
sterkte (ampère); BRANDGEVAAR.
Als een hoofdzekering (MEGA- ZEKERING,
MIDI-ZEKERING, MAXI-ZEKERING) door-
brandt, contact opnemen met het Lancia
Servicenetwerk.
Voordat een zekering vervangen wordt, con-
troleren of de contactsleutel uit het contact-
slot is genomen en of alle elektrische appa-
raten zijn uitgeschakeld.
Als een hoofdzekering van de veiligheidssys-
temen (airbagsysteem, remsysteem), vermo-
genssystemen (motor, versnellingsbak) actie-
ve wielophanging (voor bepaalde versies/markten)
of stuurinrichting doorbrandt, contact opnemen met
het Lancia Servicenetwerk.
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 223

224NOODGEVALLEN

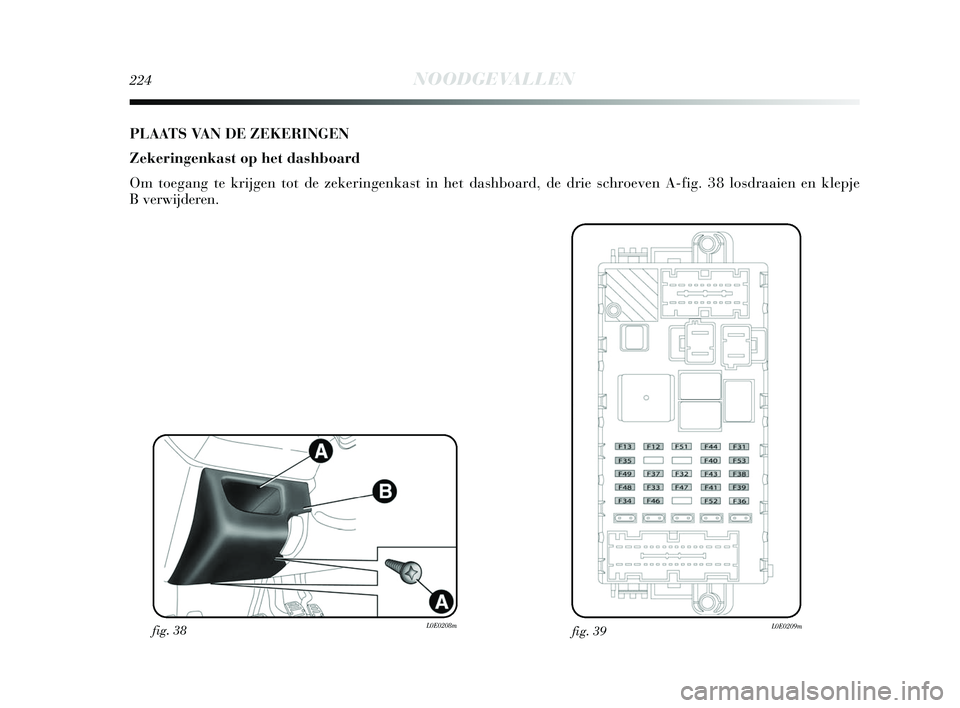

PLAATS VAN DE ZEKERINGEN
Zekeringenkast op het dashboard
Om toegang te krijgen tot de zekeringenkast in het dashboard, de drie schroeven A-fig. 38 losdraaien en klepje
B verwijderen.
fig. 38L0E0208mfig. 39L0E0209m
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 224

NOODGEVALLEN227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39
ZEKERINGENTABEL
ELEKTRISCHE APPARATUUR ZEKERING AMPÈRE AFBEELDING
Dimlicht rechts
Dimlicht rechts (Xenon gasontladingslamp)
Dimlicht links, koplampverstelling
Dimlicht links (Xenon gasontladingslamp)
Relaisbobine ventilator klimaatregeling, Body Computer
Elektrische ruitbediening linksachter
Elektrische ruitbediening rechtsachter
Achteruitrijlicht, relaisbobines zekeringenkast motorruimte,
bediening rempedaal (normaal gesloten contact), water in dieselsensor,
debietmeter
Regeleenheid centrale portiervergrendeling, brandstofklepje, dead lock,
opening achterklep
Derde remlicht, instrumentenpaneel, Knooppunt Zelfaanpassende
koplampen, regeleenheid op linker gasontladingskoplamp
Plafondverlichting voor, plafondverlichting midden achter, verlichting
zonnekleppen bestuurders- en passagierszijde, bagageruimteverlichting,
verlichting dashboardkastje (Platinum uitrustingsniveau met
optioneel schuifdak)
Inbouwvoorbereiding radio/Radio/Radio-navigatiesysteem,
Knooppunt Blue&Me
TM, alarmsirene, alarmsysteem op plafondverlichting,
klimaatregeleenheid, regeleenheid bewaking bandenspanning,
stekker diagnoseaansluiting, plafondverlichting achter
Achterruitverwarming
Ontwaseming elektrische buitenspiegels, ontwaseming op ruitensproeiers
195-232 Delta NL 1ed 20/03/14 11:29 Pagina 227

284ALFABETISCH REGISTER
Einde levensduur voertuig .... 277
Elektrische ruitbediening ...... 91
EOBD (systeem) ................... 124
Fix&Go Automatic
(voorziening) ...................... 198
Flanklichten ......................... 68
Follow Me Home (systeem) ... 70
Gear Shift Indicator (GSI) ... 28
Geavanceerd ESP–systeem .... 117
Gebruik van de versnellingsb ak ............. 188
Gewichten ............................ 271
Gordelspanne rs ..................... 158
Grootlicht (bed iening) .......... 69
– lamp vervangen ............... 215
Grootlichtsignaal .................. 69
Handbediende
klimaatregeling ................... 59
Handrem .............................. 187
Hill Holder (systee m) ........... 118
Hoofdairbag ......................... 178
Hoofdsteunen ....................... 55
Identificatiegegevens ............ 258
Imperiaal/skidrag er .............. 104
Inhouden .............................. 272
Instapverlichting ................... 75
Instrumentenpaneel en boordinstrumenten ........ 9
Instrumentenpaneel .............. 8
Interieur ............................... 256
Interieuruitrusting ................ 81
“Isofix” (inbouwvoorbereiding kinderzitje) ......................... 169
Dashboardkastje .................. 84
De auto opkrikken ................ 231
De sleutels ............................ 44
Derde remlicht (lamp vervangen) ............... 218
Dimlicht (bediening) ............. 69
– lamp vervangen ............... 214
Display ................................ 26
Driving Advisor (syst eem) ..... 110
DST (Dynamic Steering Torque) ................. 107
Dualdrive (elektrische stuurbekrachtig ing) ..... 77–125
Een lamp vervangen ............. 210
Een wiel ve rvangen ............... 203
Een wiel verwi sselen ............. 203
281-288 Delta NL 1ed 21/03/14 15:12 Pagina 284

ALFABETISCH REGISTER285
7
Lampje spiegel (lamp vervangen) ............... 222
Lancia CODE (systeem) ....... 43
Langdurige stilstand van de auto ............................... 193
Legenda ............................... 44
Luchtfilter/Pollenfilter/ Dieselfilter .......................... 243
Magic Parking ..................... 134
Maximumsnelhed en .............. 270
Menuopties ........................... 30
Milieubescherming ................ 152
Mistachterlicht ...................... 79
– lamp vervangen ............... 217
Mistlampen ...................... 68–79
– lamp vervangen ............... 217 Motor starten ................ 184–196
Motor ................................... 261
Motorcodes/
Carrosserievers ies ............... 260
Motorkap .............................. 102
Motorruimte (uitspuiten) ...... 255
MSR (systeem) ..................... 119
Niveaus controleren .............. 239
Noodgevallen ........................ 195
Onderhoud en zo rg ............... 233
– gebruik van de auto onder zware
omstandigheden ............... 237
– geprogrammeerd onderhoud ....................... 234
– Geprogrammeerd Onderhoudsschem a .......... 235
– periodieke cont roles ......... 237
Optionele accesso ires ............ 149
Kennismaking met de auto ...... 7
Kentekenverlichting (lamp vervangen) ............... 218
Kinderen veilig vervoeren ...... 161
Kinderslot ............................. 90
Kinderzitjes (geschikt voor gebruik) ............................. 167
Klimaatcomfort .................... 58
Koplampen (reinig en) ........... 255
Koplampen ........................... 105
Lak ...................................... 253
Lamp (vervang en) ................ 210
Lamp binnenverlichting vervangen ........................... 219
Lamp buitenverlichting vervangen ........................... 214
Lampje bagageruimte (lamp vervangen) ............... 221
Lampje dashboardkastje (lamp vervangen) ............... 222
281-288 Delta NL 1ed 21/03/14 15:12 Pagina 285
