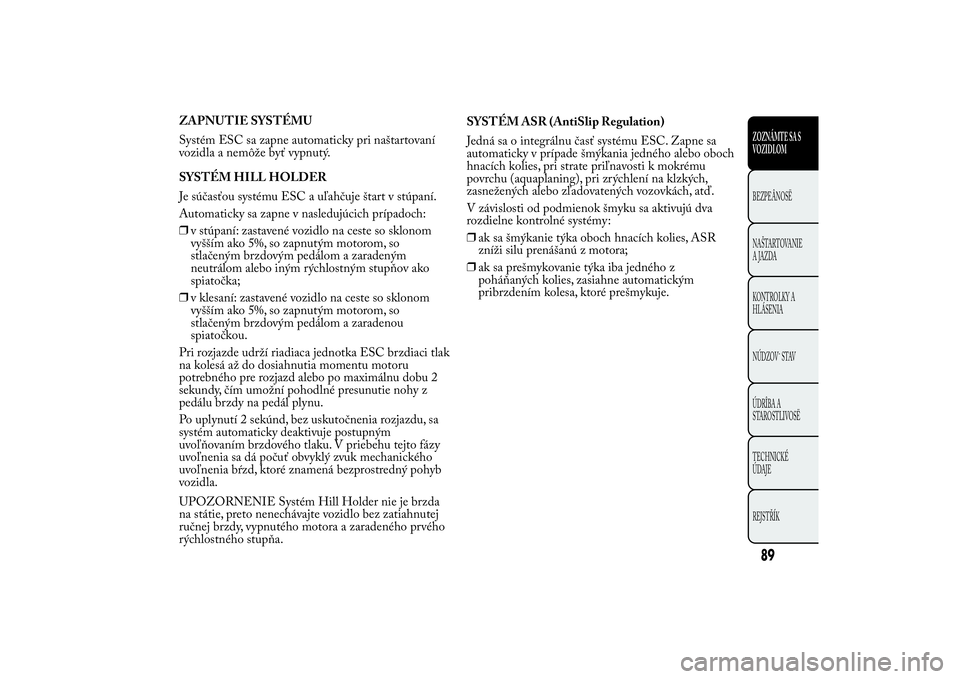

ZAPNUTIE SYSTÉMU
Systém ESC sa zapne automaticky pri naštartovaní
vozidla a nemôže byť vypnutý.
SYSTÉM HILL HOLDER
Je súčasťou systému ESC a uľahčuje štart v stúpaní.
Automaticky sa zapne v nasledujúcich prípadoch:
❒v stúpaní: zastavené vozidlo na ceste so sklonom
vyšším ako 5%, so zapnutým motorom, so
stlačeným brzdovým pedálom a zaradeným
neutrálom alebo iným rýchlostným stupňov ako
spiatočka;
❒v klesaní: zastavené vozidlo na ceste so sklonom
vyšším ako 5%, so zapnutým motorom, so
stlačeným brzdovým pedálom a zaradenou
spiatočkou.
Pri rozjazde udrží riadiaca jednotka ESC brzdiaci tlak
na kolesá až do dosiahnutia momentu motoru
potrebného pre rozjazd alebo po maximálnu dobu 2
sekundy, čím umožní pohodlné presunutie nohy z
pedálu brzdy na pedál plynu.
Po uplynutí 2 sekúnd, bez uskutočnenia rozjazdu, sa
systém automaticky deaktivuje postupným
uvoľňovaním brzdového tlaku. V priebehu tejto fázy
uvoľnenia sa dá počuť obvyklý zvuk mechanického
uvoľnenia bŕzd, ktoré znamená bezprostredný pohyb
vozidla.
UPOZORNENIE Systém Hill Holder nie je brzda
na státie, preto nenechávajte vozidlo bez zatiahnutej
ručnej brzdy, vypnutého motora a zaradeného prvého
rýchlostného stupňa.SYSTÉM ASR (AntiSlip Regulation)
Jedná sa o integrálnu časť systému ESC. Zapne sa
automaticky v prípade šmýkania jedného alebo oboch
hnacích kolies, pri strate priľnavosti k mokrému
povrchu (aquaplaning), pri zrýchlení na klzkých,
zasnežených alebo zľadovatených vozovkách, atď.
V závislosti od podmienok šmyku sa aktivujú dva
rozdielne kontrolné systémy:
❒ak sa šmýkanie týka oboch hnacích kolies, ASR
zníži silu prenášanú z motora;
❒ak sa prešmykovanie týka iba jedného z
poháňaných kolies, zasiahne automatickým
pribrzdením kolesa, ktoré prešmykuje.
89ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

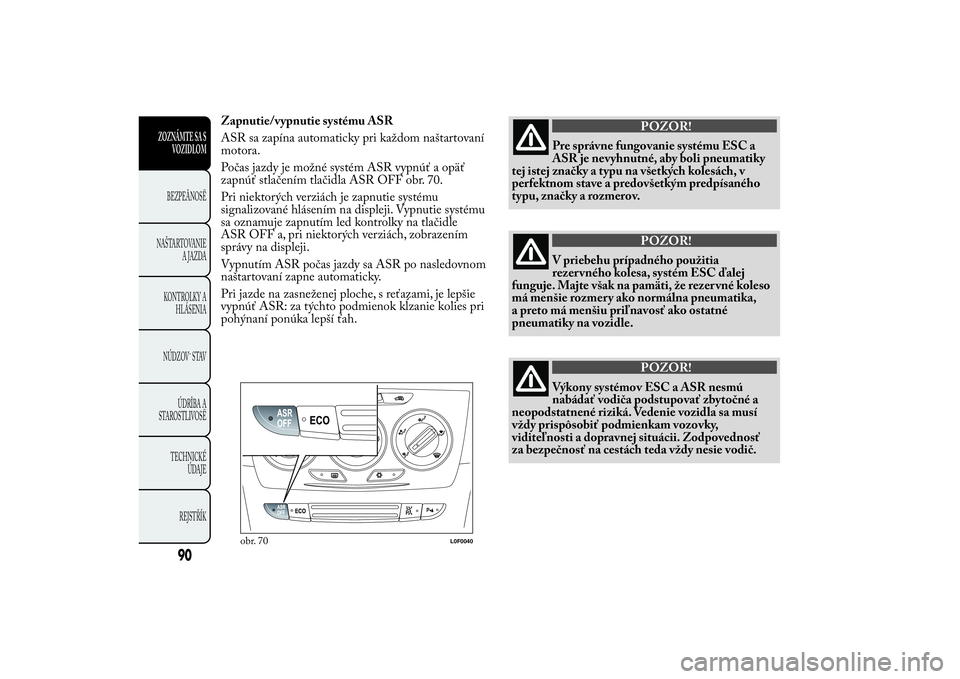

Zapnutie/vypnutie systému ASR
ASR sa zapína automaticky pri každom naštartovaní
motora.
Počas jazdy je možné systém ASR vypnúť a opäť
zapnúť stlačením tlačidla ASR OFF obr. 70.
Pri niektorých verziách je zapnutie systému
signalizované hlásením na displeji. Vypnutie systému
sa oznamuje zapnutím led kontrolky na tlačidle
ASR OFF a, pri niektorých verziách, zobrazením
správy na displeji.
Vypnutím ASR počas jazdy sa ASR po nasledovnom
naštartovaní zapne automaticky.
Pri jazde na zasneženej ploche, s reťazami, je lepšie
vypnúť ASR: za týchto podmienok kĺzanie kolies pri
pohýnaní ponúka lepší ťah.
POZOR!
Pre správne fungovanie systému ESC a
ASR je nevyhnutné, aby boli pneumatiky
tej istej značky a typu na všetkých kolesách, v
perfektnom stave a predovšetkým predpísaného
typu, značky a rozmerov.
POZOR!
V priebehu prípadného použitia
rezer vného kolesa, systém ESC ďalej
funguje. Majte však na pamäti, že rezer vné koleso
má menšie rozmery ako normálna pneumatika,
a preto má menšiu priľnavosť ako ostatné
pneumatiky na vozidle.
POZOR!
Výkony systémov ESC a ASR nesmú
nabádať vodiča podstupovať zbytočné a
neopodstatnené riziká. Vedenie vozidla sa musí
vždy prispôsobiť podmienkam vozovky,
viditeľnosti a dopravnej situácii. Zodpovednosť
za bezpečnosť na cestách teda vždy nesie vodič.
obr. 70
L0F0040
90
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

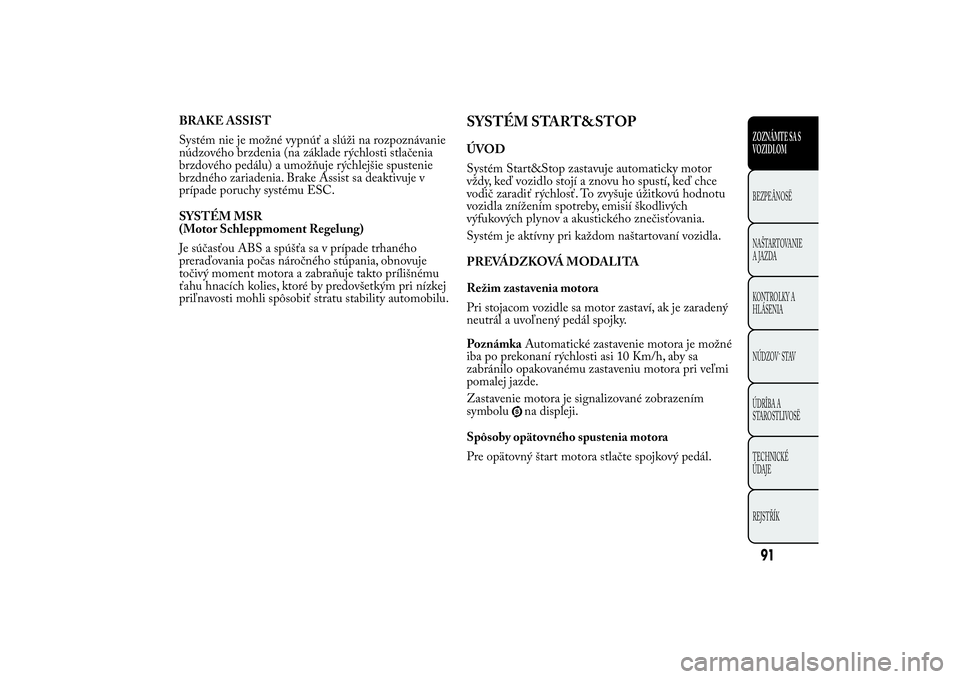

BRAKE ASSIST
Systém nie je možné vypnúť a slúži na rozpoznávanie
núdzového brzdenia (na základe rýchlosti stlačenia
brzdového pedálu) a umožňuje rýchlejšie spustenie
brzdného zariadenia. Brake Assist sa deaktivuje v
prípade poruchy systému ESC.
SYSTÉM MSR
(Motor Schleppmoment Regelung)
Je súčasťou ABS a spúšťa sa v prípade trhaného
preraďovania počas náročného stúpania, obnovuje
točivý moment motora a zabraňuje takto prílišnému
ťahu hnacích kolies, ktoré by predovšetkým pri nízkej
priľnavosti mohli spôsobiť stratu stability automobilu.
SYSTÉM START&STOPÚVOD
Systém Start&Stop zastavuje automaticky motor
vždy, keď vozidlo stojí a znovu ho spustí, keď chce
vodič zaradiť rýchlosť. To zvyšuje úžitkovú hodnotu
vozidla znížením spotreby, emisií škodlivých
výfukových plynov a akustického znečisťovania.
Systém je aktívny pri každom naštartovaní vozidla.
PREVÁDZKOVÁ MODALITA
Režim zastavenia motora
Pri stojacom vozidle sa motor zastaví, ak je zaradený
neutrál a uvoľnený pedál spojky.
PoznámkaAutomatické zastavenie motora je možné
iba po prekonaní rýchlosti asi 10 Km/h, aby sa
zabránilo opakovanému zastaveniu motora pri veľmi
pomalej jazde.
Zastavenie motora je signalizované zobrazením
symbolu
na displeji.
Spôsoby opätovného spustenia motora
Pre opätovný štart motora stlačte spojkový pedál.
91ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

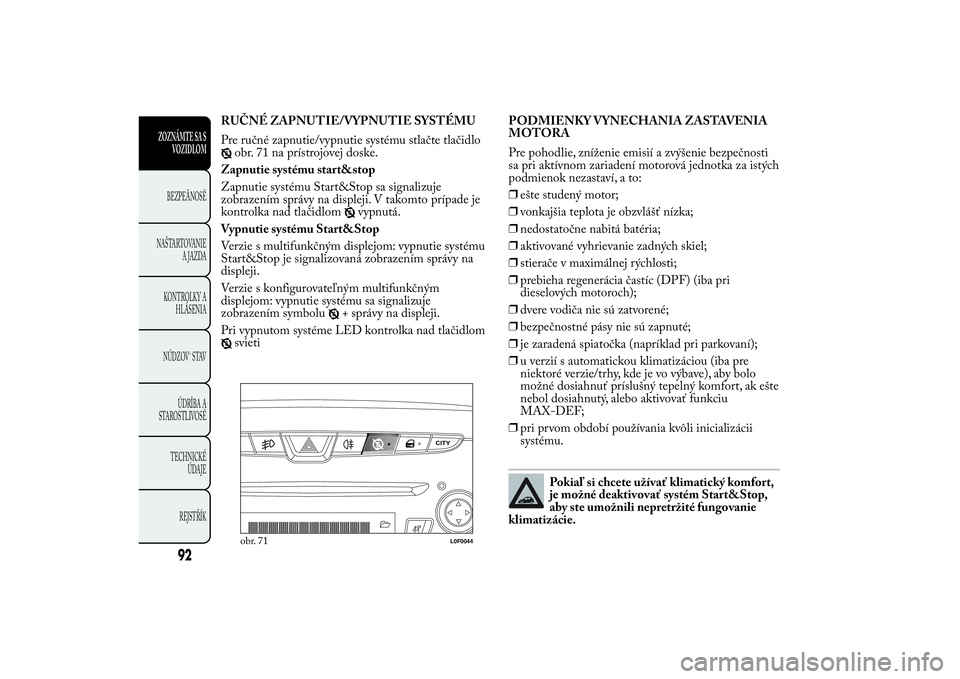

RUČNÉ ZAPNUTIE/VYPNUTIE SYSTÉMU
Pre ručné zapnutie/vypnutie systému stlačte tlačidlo
obr. 71 na prístrojovej doske.
Zapnutie systému start&stop
Zapnutie systému Start&Stop sa signalizuje
zobrazením správy na displeji. V takomto prípade je
kontrolka nad tlačidlom
vypnutá.
Vypnutie systému Start&Stop
Verzie s multifunkčným displejom: vypnutie systému
Start&Stop je signalizovaná zobrazením správy na
displeji.
Verzie s konfigurovateľným multifunkčným
displejom: vypnutie systému sa signalizuje
zobrazením symbolu
+ správy na displeji.
Pri vypnutom systéme LED kontrolka nad tlačidlom
svietiPODMIENKY VYNECHANIA ZASTAVENIA
MOTORA
Pre pohodlie, zníženie emisií a zvýšenie bezpečnosti
sa pri aktívnom zariadení motorová jednotka za istých
podmienok nezastaví, a to:
❒ešte studený motor;
❒vonkajšia teplota je obzvlášť nízka;
❒nedostatočne nabitá batéria;
❒aktivované vyhrievanie zadných skiel;
❒stierače v maximálnej rýchlosti;
❒prebieha regenerácia častíc (DPF) (iba pri
dieselových motoroch);
❒dvere vodiča nie sú zatvorené;
❒bezpečnostné pásy nie sú zapnuté;
❒je zaradená spiatočka (napríklad pri parkovaní);
❒u verzií s automatickou klimatizáciou (iba pre
niektoré verzie/trhy, kde je vo výbave), aby bolo
možné dosiahnuť príslušný tepelný komfort, ak ešte
nebol dosiahnutý, alebo aktivovať funkciu
MAX-DEF;
❒pri prvom období používania kvôli inicializácii
systému.
Pokiaľ si chcete užívať klimatický komfort,
je možné deaktivovať systém Start&Stop,
aby ste umožnili nepretržité fungovanie
klimatizácie.
obr. 71
L0F0044
92
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

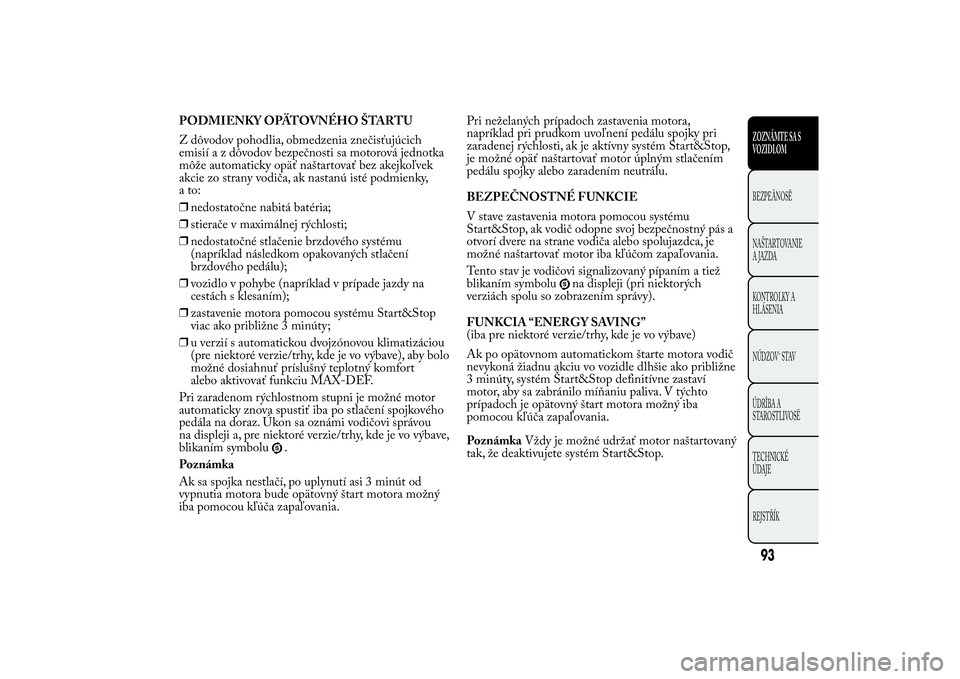

PODMIENKY OPÄTOVNÉHO ŠTARTU
Z dôvodov pohodlia, obmedzenia znečisťujúcich
emisiíazdôvodovbezpečnosti sa motorová jednotka
môže automaticky opäť naštartovať bez akejkoľvek
akcie zo strany vodiča, ak nastanú isté podmienky,
a to:
❒nedostatočne nabitá batéria;
❒stierače v maximálnej rýchlosti;
❒nedostatočné stlačenie brzdového systému
(napríklad následkom opakovaných stlačení
brzdového pedálu);
❒vozidlo v pohybe (napríklad v prípade jazdy na
cestách s klesaním);
❒zastavenie motora pomocou systému Start&Stop
viac ako približne 3 minúty;
❒u verzií s automatickou dvojzónovou klimatizáciou
(pre niektoré verzie/trhy, kde je vo výbave), aby bolo
možné dosiahnuť príslušný teplotný komfort
alebo aktivovať funkciu MAX-DEF.
Pri zaradenom rýchlostnom stupni je možné motor
automaticky znova spustiť iba po stlačení spojkového
pedála na doraz. Úkon sa oznámi vodičovi správou
na displeji a, pre niektoré verzie/trhy, kde je vo výbave,
blikaním symbolu
.
Poznámka
Ak sa spojka nestlačí, po uplynutí asi 3 minút od
vypnutia motora bude opätovný štart motora možný
iba pomocou kľúča zapaľovania.Pri neželaných prípadoch zastavenia motora,
napríklad pri prudkom uvoľnení pedálu spojky pri
zaradenej rýchlosti, ak je aktívny systém Start&Stop,
je možné opäť naštartovať motor úplným stlačením
pedálu spojky alebo zaradením neutrálu.
BEZPEČNOSTNÉ FUNKCIE
V stave zastavenia motora pomocou systému
Start&Stop, ak vodič odopne svoj bezpečnostný pás a
otvorí dvere na strane vodiča alebo spolujazdca, je
možné naštartovať motor iba kľúčom zapaľovania.
Tento stav je vodičovi signalizovaný pípaním a tiež
blikaním symbolu
na displeji (pri niektorých
verziách spolu so zobrazením správy).
FUNKCIA “ENERGY SAVING”
(iba pre niektoré verzie/trhy, kde je vo výbave)
Ak po opätovnom automatickom štarte motora vodič
nevykoná žiadnu akciu vo vozidle dlhšie ako približne
3 minúty, systém Štart&Stop definitívne zastaví
motor, aby sa zabránilo míňaniu paliva. V týchto
prípadoch je opätovný štart motora možný iba
pomocou kľúča zapaľovania.
PoznámkaVždy je možné udržať motor naštartovaný
tak, že deaktivujete systém Start&Stop.
93ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

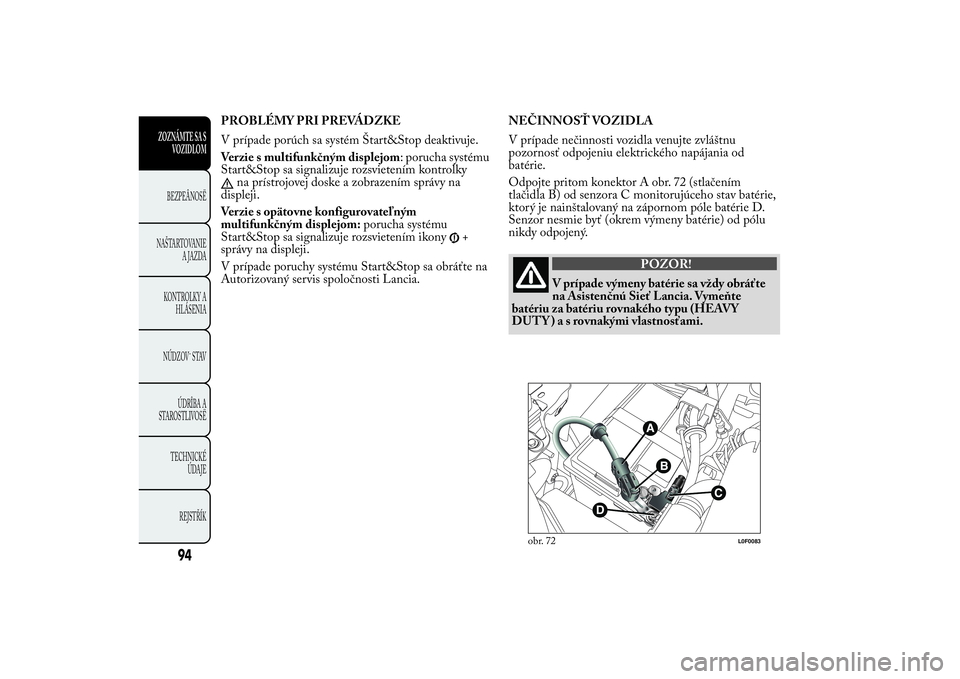

PROBLÉMY PRI PREVÁDZKE
V prípade porúch sa systém Štart&Stop deaktivuje.
Verzie s multifunkčným displejom: porucha systému
Start&Stop sa signalizuje rozsvietením kontrolky
na prístrojovej doske a zobrazením správy na
displeji.
Verzie s opätovne konfigurovateľným
multifunkčným displejom:porucha systému
Start&Stop sa signalizuje rozsvietením ikony
+
správy na displeji.
V prípade poruchy systému Start&Stop sa obráťte na
Autorizovaný servis spoločnosti Lancia.NEČINNOSŤ VOZIDLA
V prípade nečinnosti vozidla venujte zvláštnu
pozornosť odpojeniu elektrického napájania od
batérie.
Odpojte pritom konektor A obr. 72 (stlačením
tlačidla B) od senzora C monitorujúceho stav batérie,
ktorý je nainštalovaný na zápornom póle batérie D.
Senzor nesmie byť (okrem výmeny batérie) od pólu
nikdy odpojený.
POZOR!
V prípade výmeny batérie sa vždy obráťte
na Asistenčnú Sieť Lancia. Vymeňte
batériu za batériu rovnakého typu (HEAVY
DUTY)asrovnakými vlastnosťami.
obr. 72
L0F0083
94
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

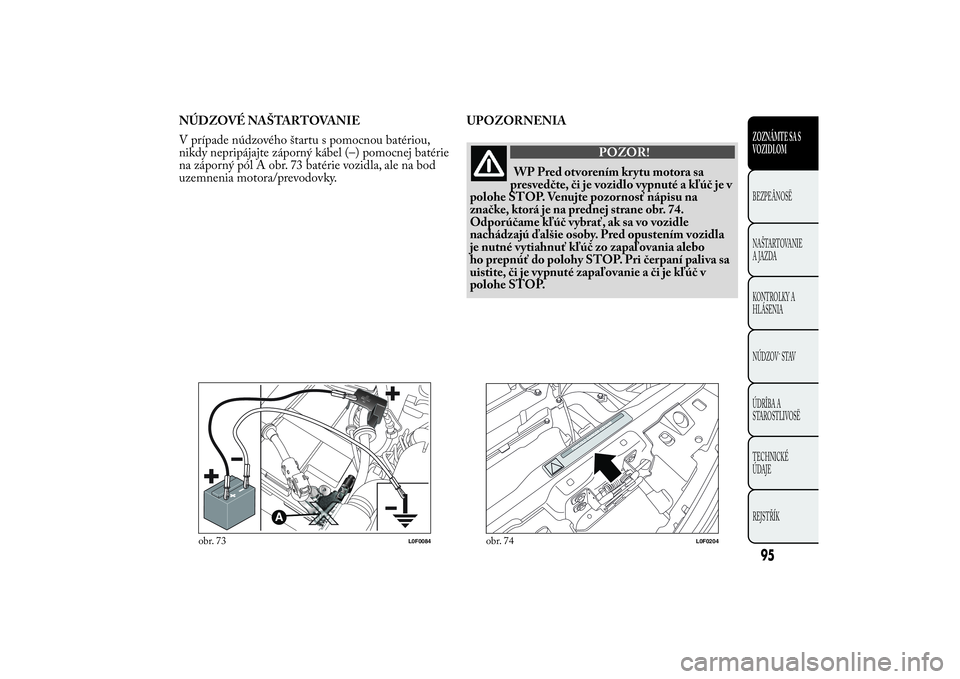

NÚDZOVÉ NAŠTARTOVANIE
V prípade núdzového štartu s pomocnou batériou,
nikdy nepripájajte záporný kábel (–) pomocnej batérie
na záporný pól A obr. 73 batérie vozidla, ale na bod
uzemnenia motora/prevodovky.UPOZORNENIA
POZOR!
WP Pred otvorením krytu motora sa
presvedčte, či je vozidlo vypnuté a kľúč je v
polohe STOP. Venujte pozornosť nápisu na
značke, ktorá je na prednej strane obr. 74.
Odporúčame kľúč vybrať, ak sa vo vozidle
nachádzajú ďalšie osoby. Pred opustením vozidla
je nutné vytiahnuť kľúč zo zapaľovania alebo
ho prepnúť do polohy STOP. Pri čerpaní paliva sa
uistite, či je vypnuté zapaľovanie a či je kľúč v
polohe STOP.
obr. 73
L0F0084
obr. 74
L0F0204
95ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

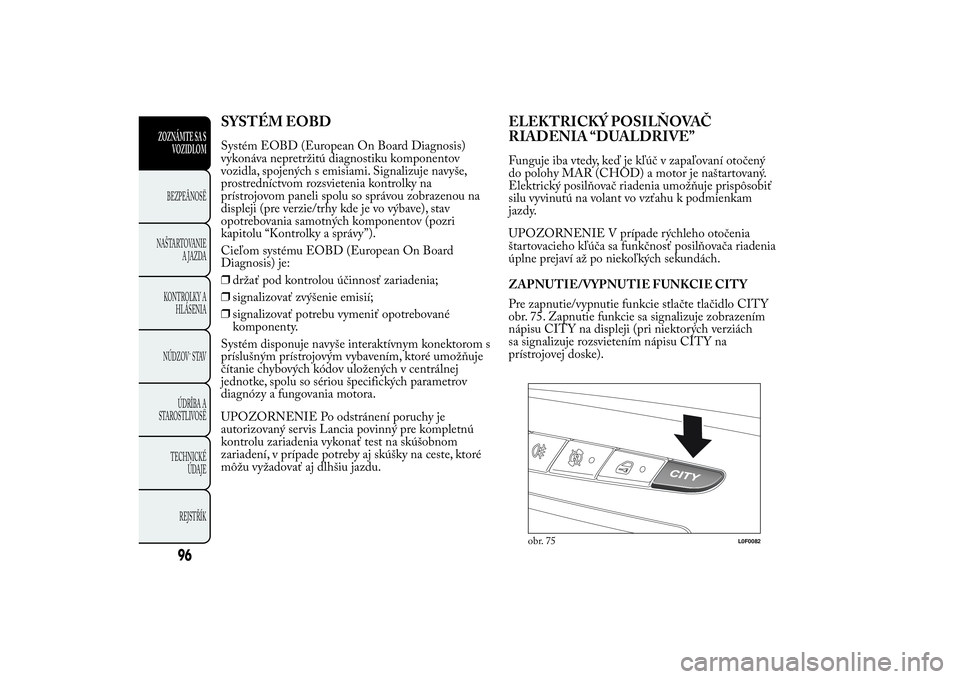

SYSTÉM EOBDSystém EOBD (European On Board Diagnosis)
vykonáva nepretržitú diagnostiku komponentov
vozidla, spojených s emisiami. Signalizuje navyše,
prostredníctvom rozsvietenia kontrolky na
prístrojovom paneli spolu so správou zobrazenou na
displeji (pre verzie/trhy kde je vo výbave), stav
opotrebovania samotných komponentov (pozri
kapitolu “Kontrolky a správy”).
Cieľom systému EOBD (European On Board
Diagnosis) je:
❒držať pod kontrolou účinnosť zariadenia;
❒signalizovať zvýšenie emisií;
❒signalizovať potrebu vymeniť opotrebované
komponenty.
Systém disponuje navyše interaktívnym konektorom s
príslušným prístrojovým vybavením, ktoré umožňuje
čítanie chybových kódov uložených v centrálnej
jednotke, spolu so sériou špecifických parametrov
diagnózy a fungovania motora.
UPOZORNENIE Po odstránení poruchy je
autorizovaný servis Lancia povinný pre kompletnú
kontrolu zariadenia vykonať test na skúšobnom
zariadení, v prípade potreby aj skúšky na ceste, ktoré
môžu vyžadovať aj dlhšiu jazdu.
ELEKTRICKÝ POSILŇOVAČ
RIADENIA “DUALDRIVE”Funguje iba vtedy, keď je kľúč v zapaľovaní otočený
do polohy MAR (CHOD) a motor je naštartovaný.
Elektrický posilňovač riadenia umožňuje prispôsobiť
silu vyvinutú na volant vo vzťahu k podmienkam
jazdy.
UPOZORNENIE V prípade rýchleho otočenia
štartovacieho kľúča sa funkčnosť posilňovača riadenia
úplne prejaví až po niekoľkých sekundách.
ZAPNUTIE/VYPNUTIE FUNKCIE CITY
Pre zapnutie/vypnutie funkcie stlačte tlačidlo CITY
obr. 75. Zapnutie funkcie sa signalizuje zobrazením
nápisu CITY na displeji (pri niektorých verziách
sa signalizuje rozsvietením nápisu CITY na
prístrojovej doske).
obr. 75
L0F0082
96
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

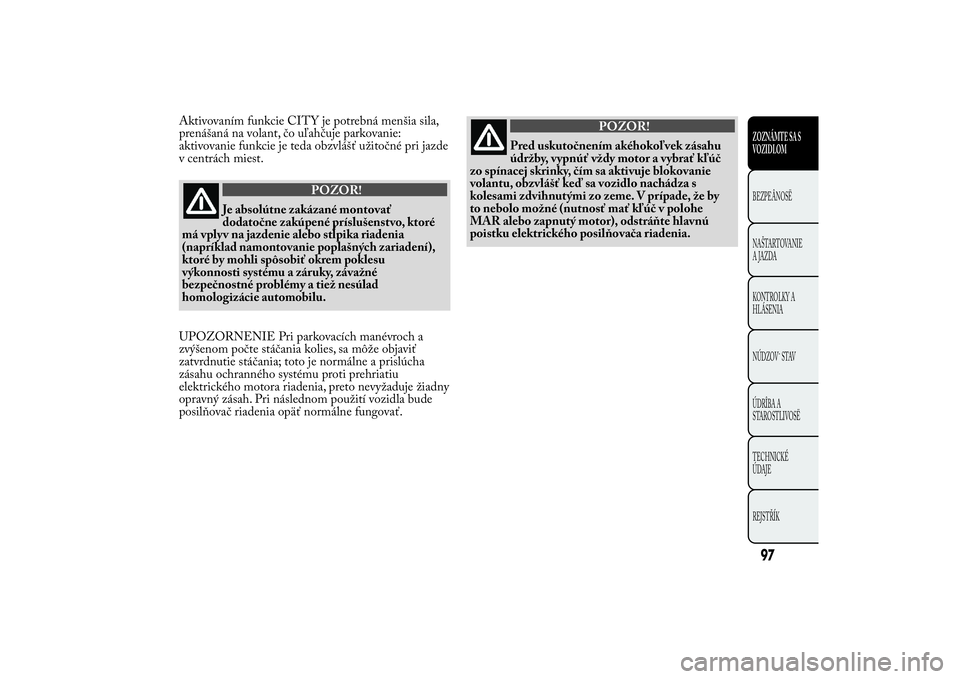

Aktivovaním funkcie CITY je potrebná menšia sila,
prenášaná na volant, čo uľahčuje parkovanie:
aktivovanie funkcie je teda obzvlášť užitočné pri jazde
v centrách miest.
POZOR!
Je absolútne zakázané montovať
dodatočne zakúpené príslušenstvo, ktoré
má vplyv na jazdenie alebo stĺpika riadenia
(napríklad namontovanie poplašných zariadení),
ktoré by mohli spôsobiť okrem poklesu
výkonnosti systému a záruky, závažné
bezpečnostné problémy a tiež nesúlad
homologizácie automobilu.
UPOZORNENIE Pri parkovacích manévroch a
zvýšenom počte stáčania kolies, sa môže objaviť
zatvrdnutie stáčania; toto je normálne a prislúcha
zásahu ochranného systému proti prehriatiu
elektrického motora riadenia, preto nevyžaduje žiadny
opravný zásah. Pri následnom použití vozidla bude
posilňovač riadenia opäť normálne fungovať.
POZOR!
Pred uskutočnením akéhokoľvek zásahu
údržby, vypnúť vždy motor a vybrať kľúč
zo spínacej skrinky, čím sa aktivuje blokovanie
volantu, obzvlášť keď sa vozidlo nachádza s
kolesami zdvihnutými zo zeme. V prípade, že by
to nebolo možné (nutnosť mať kľúč v polohe
MAR alebo zapnutý motor), odstráňte hlavnú
poistku elektrického posilňovača riadenia.
97ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK

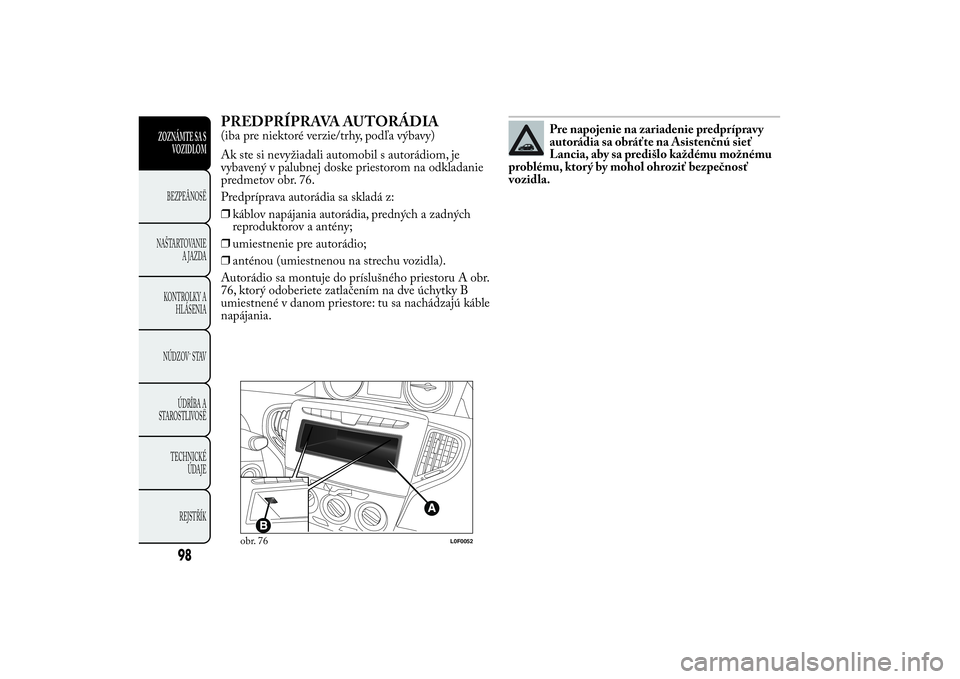

PREDPRÍPRAVA AUTORÁDIA(iba pre niektoré verzie/trhy, podľa výbavy)
Ak ste si nevyžiadali automobil s autorádiom, je
vybavený v palubnej doske priestorom na odkladanie
predmetov obr. 76.
Predpríprava autorádia sa skladá z:
❒káblov napájania autorádia, predných a zadných
reproduktorov a antény;
❒umiestnenie pre autorádio;
❒anténou (umiestnenou na strechu vozidla).
Autorádio sa montuje do príslušného priestoru A obr.
76, ktorý odoberiete zatlačením na dve úchytky B
umiestnené v danom priestore: tu sa nachádzajú káble
napájania.
Pre napojenie na zariadenie predprípravy
autorádia sa obráťte na Asistenčnú sieť
Lancia, aby sa predišlo každému možnému
problému, ktor ý by mohol ohroziť bezpečnosť
vozidla.
obr. 76
L0F0052
98
ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE
A JAZDA
KONTROLKY A
HLÁSENIA
NÚDZOV¯ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ
ÚDAJE
REJSTŘÍK
