Lancia Ypsilon 2015 Drift- och underhållshandbok (in Swedish)

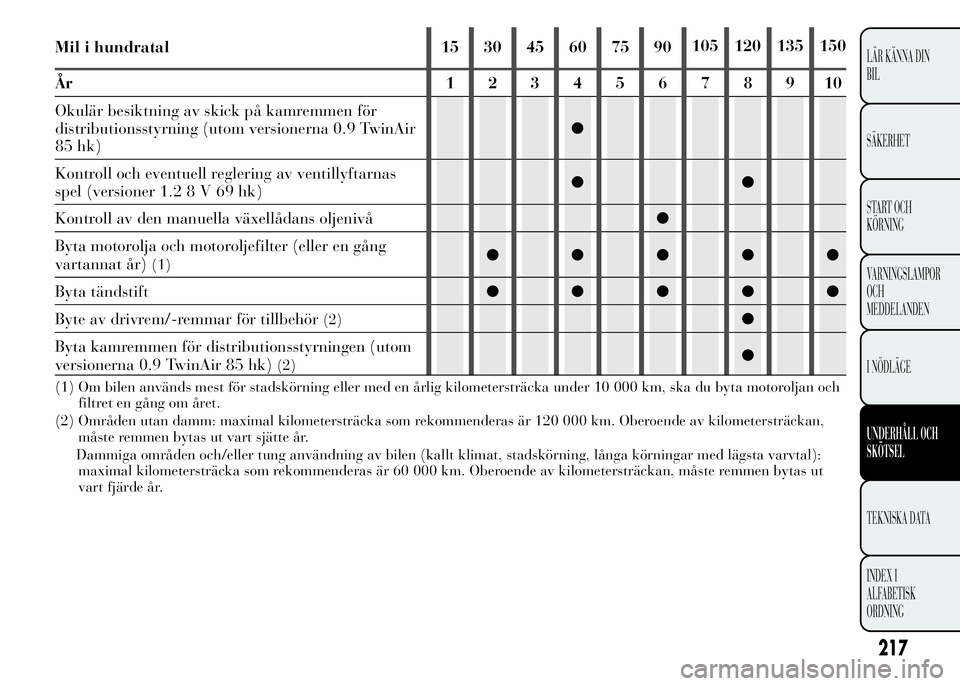

Mil i hundratal 15 30 45 60 75 90105 120 135 150
År 12345678910
Okulär besiktning av skick på kamremmen för
distributionsstyrning (utom versionerna 0.9 TwinAir
85 hk)●
Kontroll och eventuell reglering av ventillyftarnas
spel (versioner 1.28V69hk)●●
Kontroll av den manuella växellådans oljenivå●
Byta motorolja och motoroljefilter (eller en gång
vartannat år)
(1)●●●●●
Byta tändstift●●●●●
Byte av drivrem/-remmar för tillbehör
(2)●
Byta kamremmen för distributionsstyrningen (utom
versionerna 0.9 TwinAir 85 hk)
(2)●
(1) Om bilen används mest för stadskörning eller med en årlig kilometersträcka under 10 000 km, ska du byta motoroljan och
filtret en gång om året.
(2) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan,
måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal):
maximal kilometersträcka som rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut
vart fjärde år.
217
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

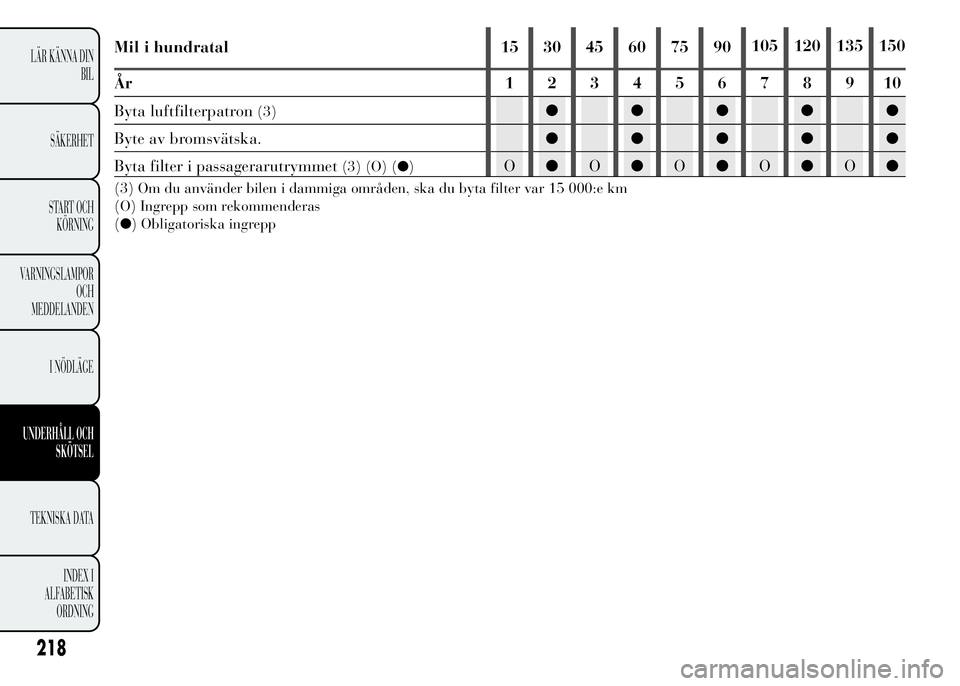

Mil i hundratal 15 30 45 60 75 90105 120 135 150
År 12345678910
Byta luftfilterpatron
(3)●●●●●
Byte av bromsvätska.●●●●●
Byta filter i passagerarutrymmet
(3) (O) (●)O●O●O●O●O●
(3) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
218
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

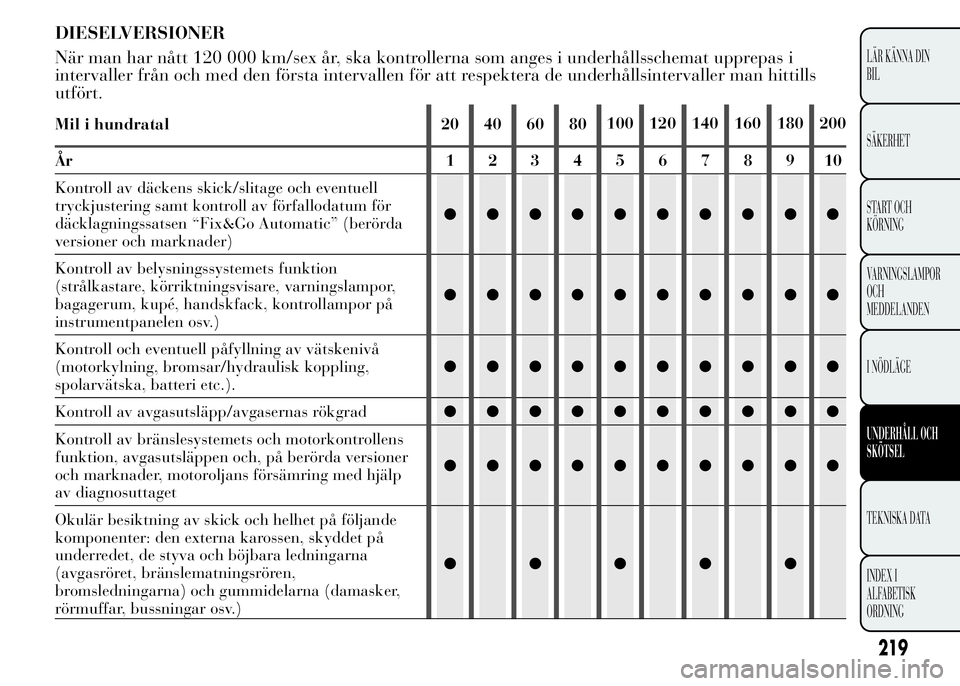

DIESELVERSIONER
När man har nått 120 000 km/sex år, ska kontrollerna som anges i underhållsschemat upprepas i
intervaller från och med den första intervallen för att respektera de underhållsintervaller man hittills
utfört.
Mil i hundratal 20 40 60 80100 120 140 160 180 200
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av förfallodatum för
däcklagningssatsen “Fix&Go Automatic” (berörda
versioner och marknader)●●●●●●●●●●
Kontroll av belysningssystemets funktion
(strålkastare, körriktningsvisare, varningslampor,
bagagerum, kupé, handskfack, kontrollampor på
instrumentpanelen osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning av vätskenivå
(motorkylning, bromsar/hydraulisk koppling,
spolarvätska, batteri etc.).●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av bränslesystemets och motorkontrollens
funktion, avgasutsläppen och, på berörda versioner
och marknader, motoroljans försämring med hjälp
av diagnosuttaget●●●●●●●●●●
Okulär besiktning av skick och helhet på följande
komponenter: den externa karossen, skyddet på
underredet, de styva och böjbara ledningarna
(avgasröret, bränslematningsrören,
bromsledningarna) och gummidelarna (damasker,
rörmuffar, bussningar osv.)●●●●●
219
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

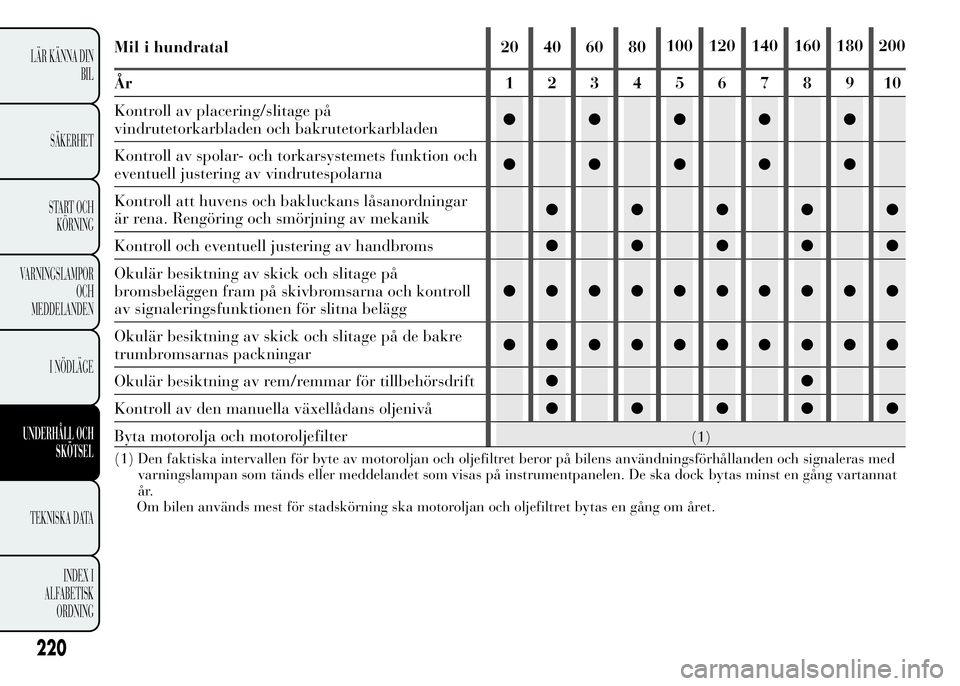

Mil i hundratal 20 40 60 80100 120 140 160 180 200
År 12345678910
Kontroll av placering/slitage på
vindrutetorkarbladen och bakrutetorkarbladen●●●●●
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna●●●●●
Kontroll att huvens och bakluckans låsanordningar
är rena. Rengöring och smörjning av mekanik●●●●●
Kontroll och eventuell justering av handbroms●●●●●
Okulär besiktning av skick och slitage på
bromsbeläggen fram på skivbromsarna och kontroll
av signaleringsfunktionen för slitna belägg●●●●●●●●●●
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar●●●●●●●●●●
Okulär besiktning av rem/remmar för tillbehörsdrift●●
Kontroll av den manuella växellådans oljenivå●●●●●
Byta motorolja och motoroljefilter
(1)
(1) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med
varningslampan som tänds eller meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat
år.
Om bilen används mest för stadskörning ska motoroljan och oljefiltret bytas en gång om året.
220
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

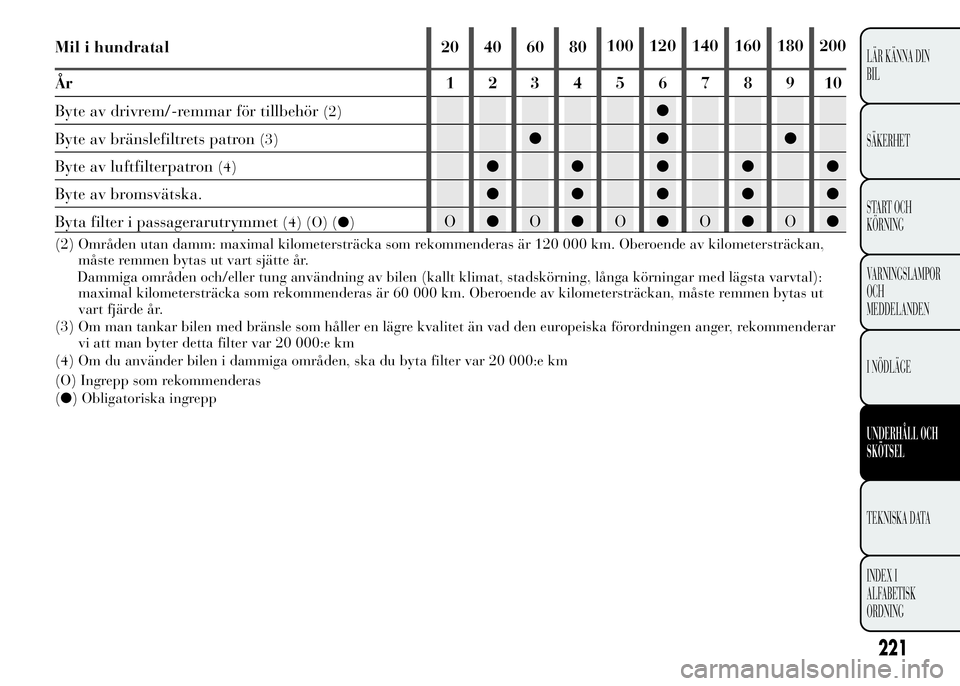

Mil i hundratal 20 40 60 80100 120 140 160 180 200
År 12345678910
Byte av drivrem/-remmar för tillbehör
(2)●
Byte av bränslefiltrets patron
(3)●●●
Byte av luftfilterpatron
(4)●●●●●
Byte av bromsvätska.●●●●●
Byta filter i passagerarutrymmet
(4) (O) (●)O●O●O●O●O●
(2) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan,
måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal):
maximal kilometersträcka som rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut
vart fjärde år.
(3) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar
vi att man byter detta filter var 20 000:e km
(4) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
221
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

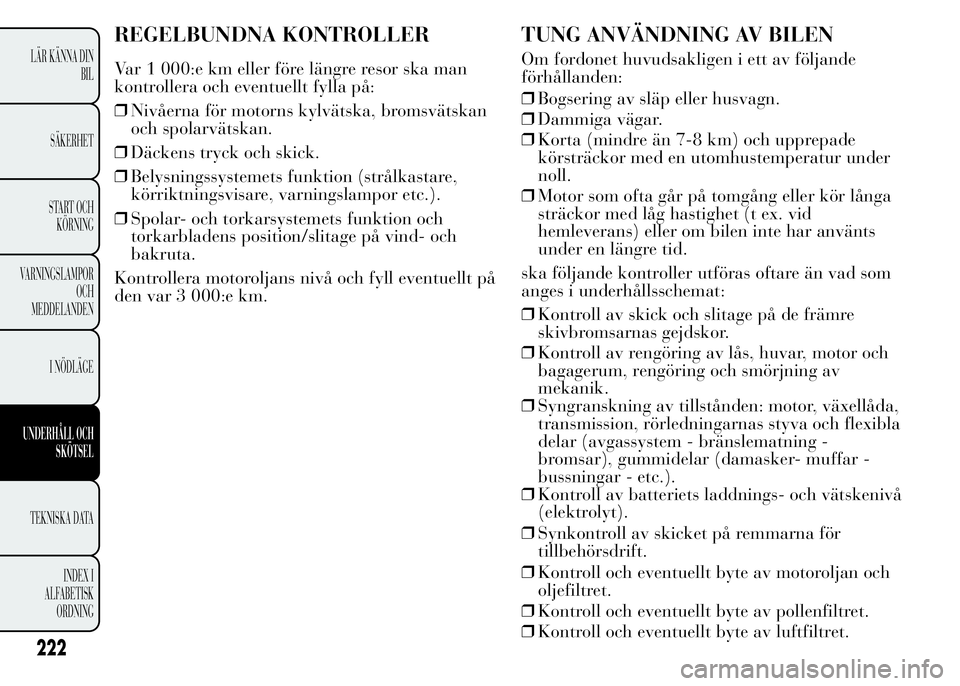

REGELBUNDNA KONTROLLER
Var 1 000:e km eller före längre resor ska man
kontrollera och eventuellt fylla på:
❒Nivåerna för motorns kylvätska, bromsvätskan
och spolarvätskan.
❒Däckens tryck och skick.
❒Belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor etc.).
❒Spolar- och torkarsystemets funktion och
torkarbladens position/slitage på vind- och
bakruta.
Kontrollera motoroljans nivå och fyll eventuellt på
den var 3 000:e km.
TUNG ANVÄNDNING AV BILEN
Om fordonet huvudsakligen i ett av följande
förhållanden:
❒Bogsering av släp eller husvagn.
❒Dammiga vägar.
❒Korta (mindre än 7-8 km) och upprepade
körsträckor med en utomhustemperatur under
noll.
❒Motor som ofta går på tomgång eller kör långa
sträckor med låg hastighet (t ex. vid
hemleverans) eller om bilen inte har använts
under en längre tid.
ska följande kontroller utföras oftare än vad som
anges i underhållsschemat:
❒Kontroll av skick och slitage på de främre
skivbromsarnas gejdskor.
❒Kontroll av rengöring av lås, huvar, motor och
bagagerum, rengöring och smörjning av
mekanik.
❒Syngranskning av tillstånden: motor, växellåda,
transmission, rörledningarnas styva och flexibla
delar (avgassystem - bränslematning -
bromsar), gummidelar (damasker- muffar -
bussningar - etc.).
❒Kontroll av batteriets laddnings- och vätskenivå
(elektrolyt).
❒Synkontroll av skicket på remmarna för
tillbehörsdrift.
❒Kontroll och eventuellt byte av motoroljan och
oljefiltret.
❒Kontroll och eventuellt byte av pollenfiltret.
❒Kontroll och eventuellt byte av luftfiltret.
222
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

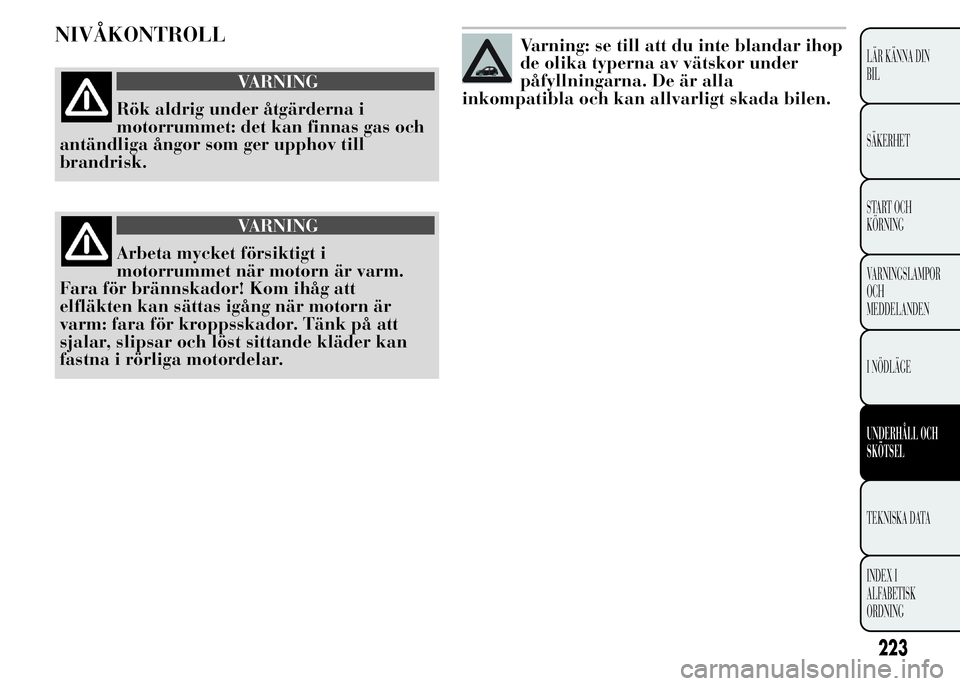

NIVÅKONTROLL
VARNING
Rök aldrig under åtgärderna i
motorrummet: det kan finnas gas och
antändliga ångor som ger upphov till
brandrisk.
VARNING
Arbeta mycket försiktigt i
motorrummet när motorn är varm.
Fara för brännskador! Kom ihåg att
elfläkten kan sättas igång när motorn är
varm: fara för kroppsskador. Tänk på att
sjalar, slipsar och löst sittande kläder kan
fastna i rörliga motordelar.
Varning: se till att du inte blandar ihop
de olika typerna av vätskor under
påfyllningarna. De är alla
inkompatibla och kan allvarligt skada bilen.
223
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

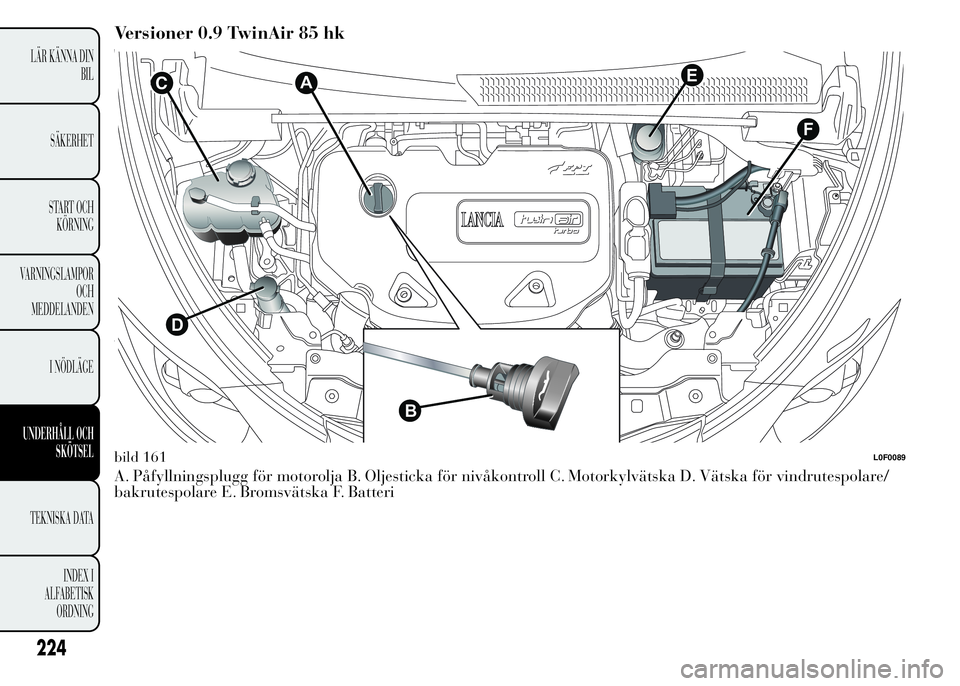

Versioner 0.9 TwinAir 85 hk
A. Påfyllningsplugg för motorolja B. Oljesticka för nivåkontroll C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteri
F
EC
D
B
A
bild 161L0F0089
224
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

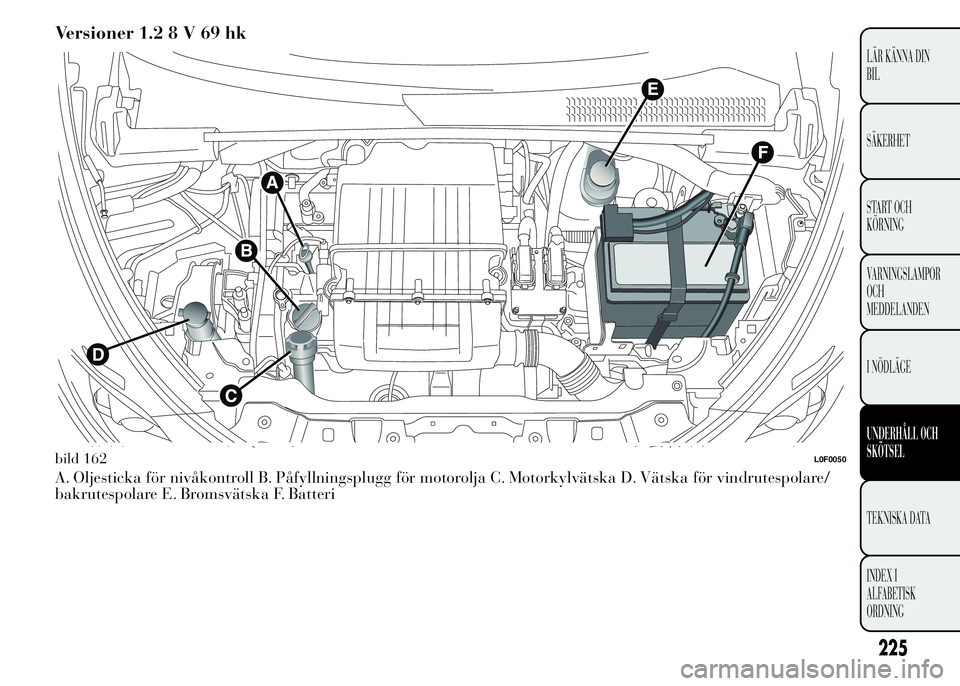

Versioner 1.28V69hk
A. Oljesticka för nivåkontroll B. Påfyllningsplugg för motorolja C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteri
bild 162L0F0050
225
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I
ALFABETISK
ORDNING

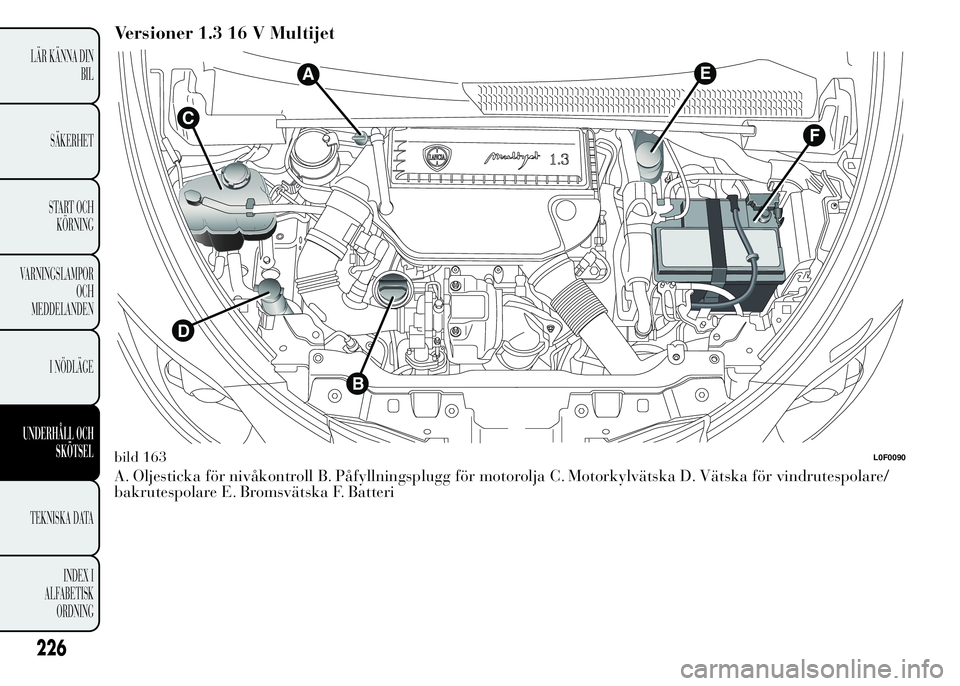

Versioner 1.3 16 V Multijet
A. Oljesticka för nivåkontroll B. Påfyllningsplugg för motorolja C. Motorkylvätska D. Vätska för vindrutespolare/
bakrutespolare E. Bromsvätska F. Batteri
EA
C
D
B
F
bild 163L0F0090
