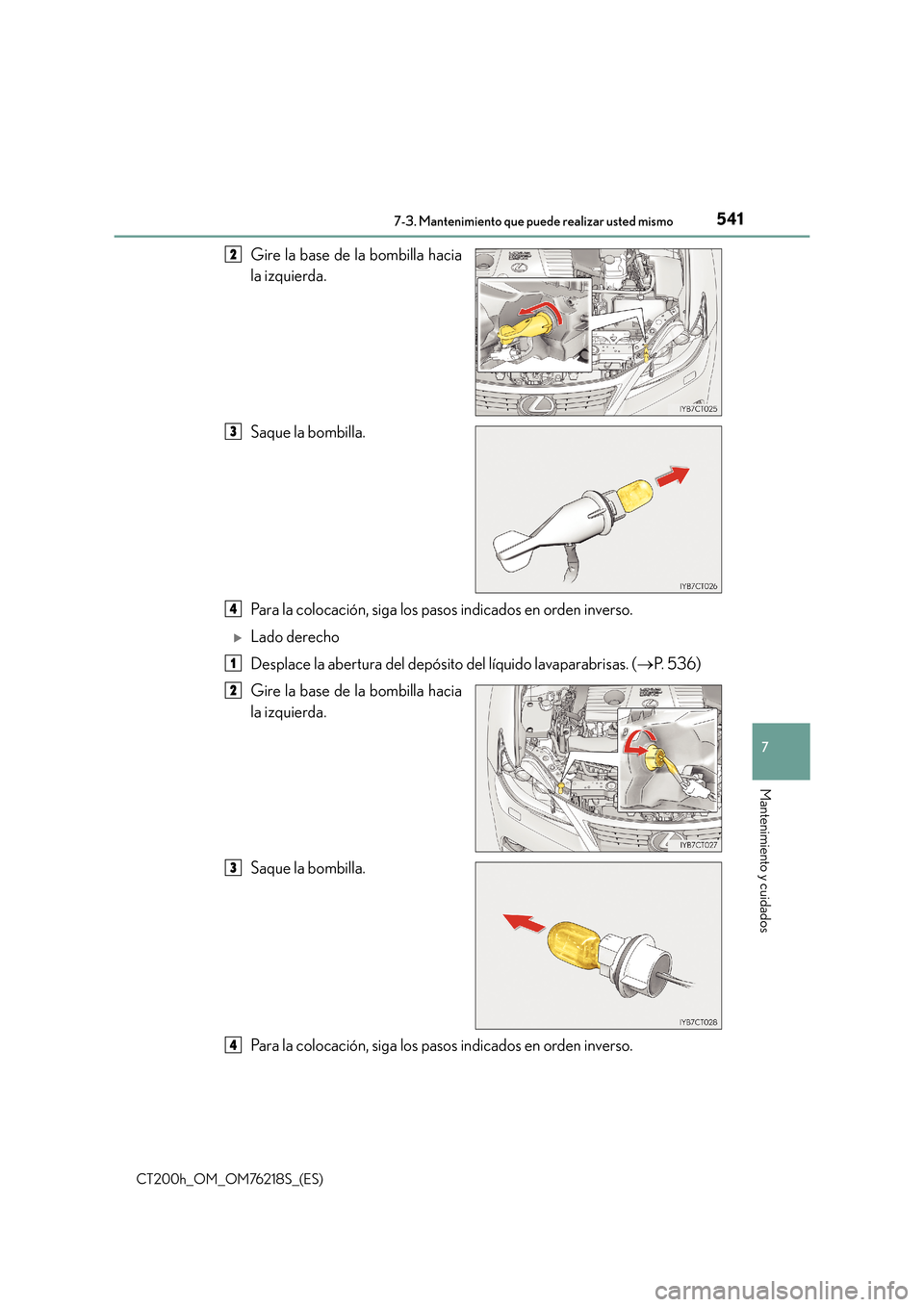

5417-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
XLado derecho
Desplace la abertura del depósito del líquido lavaparabrisas. (→P. 536)
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
2
3
4
1
2
3
4

5427-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)■

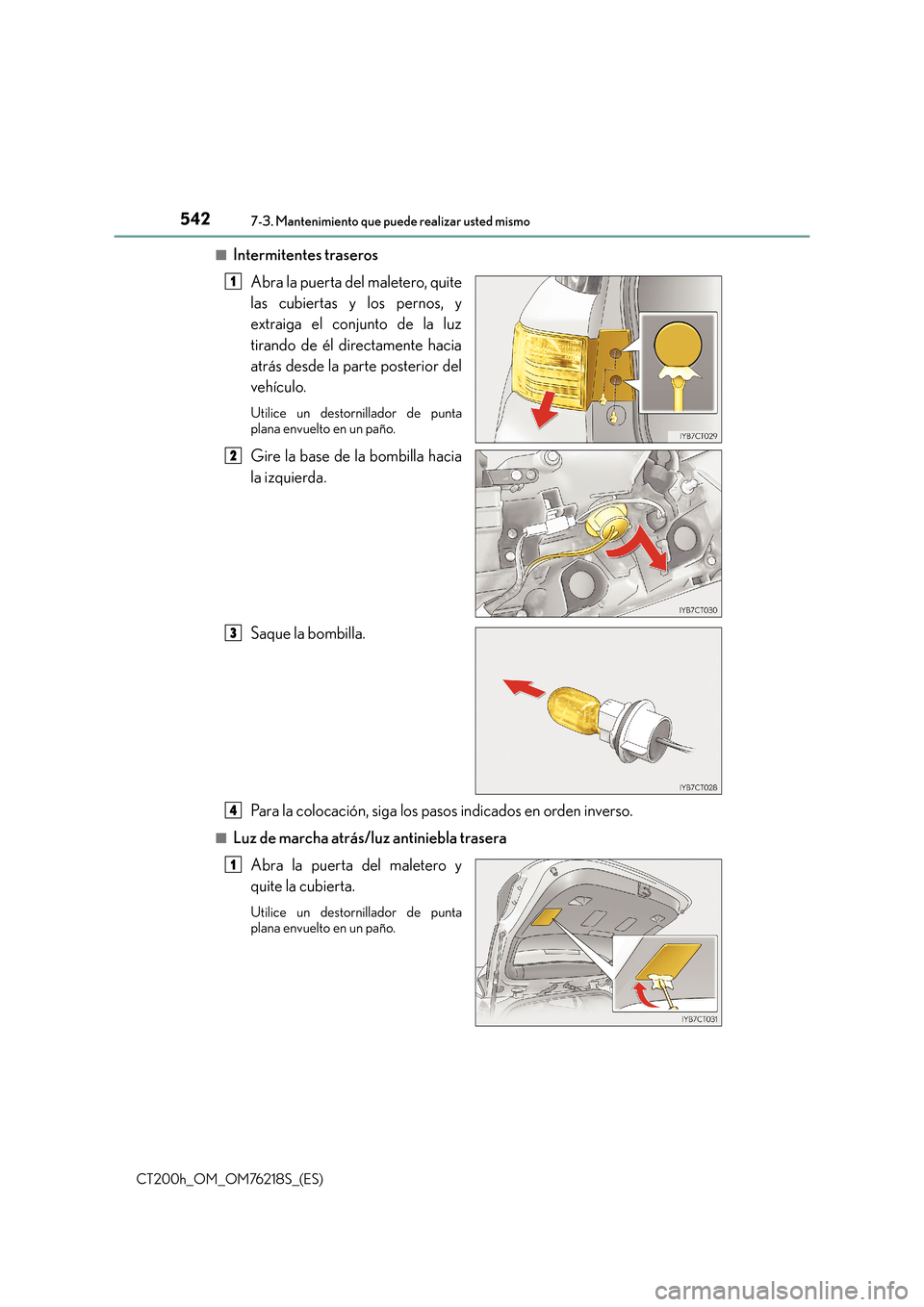

Intermitentes traseros
Abra la puerta del maletero, quite
las cubiertas y los pernos, y
extraiga el conjunto de la luz
tirando de él directamente hacia
atrás desde la parte posterior del
vehículo.
Utilice un destornillador de punta
plana envuelto en un paño.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
■Luz de marcha atrás/luz antiniebla traseraAbra la puerta del maletero y
quite la cubierta.
Utilice un destornillador de punta
plana envuelto en un paño.
1
2
3
4
1

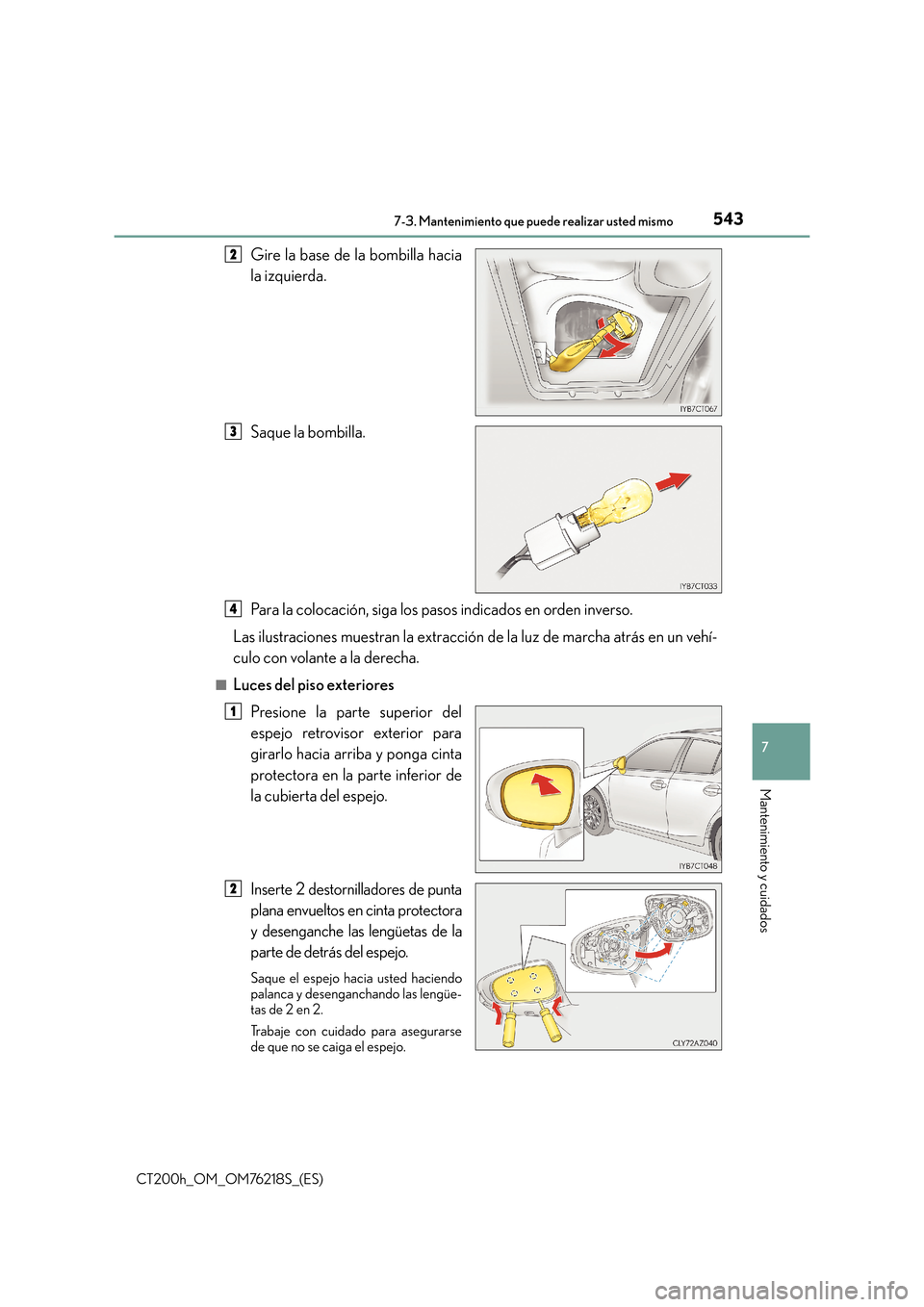

5437-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
Las ilustraciones muestran la extracción de la luz de marcha atrás en un vehí-
culo con volante a la derecha.
■Luces del piso exteriores Presione la parte superior del
espejo retrovisor exterior para
girarlo hacia arriba y ponga cinta
protectora en la parte inferior de
la cubierta del espejo.
Inserte 2 destornilladores de punta
plana envueltos en cinta protectora
y desenganche las lengüetas de la
parte de detrás del espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüe-
tas de 2 en 2.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
2
3
4
1
2

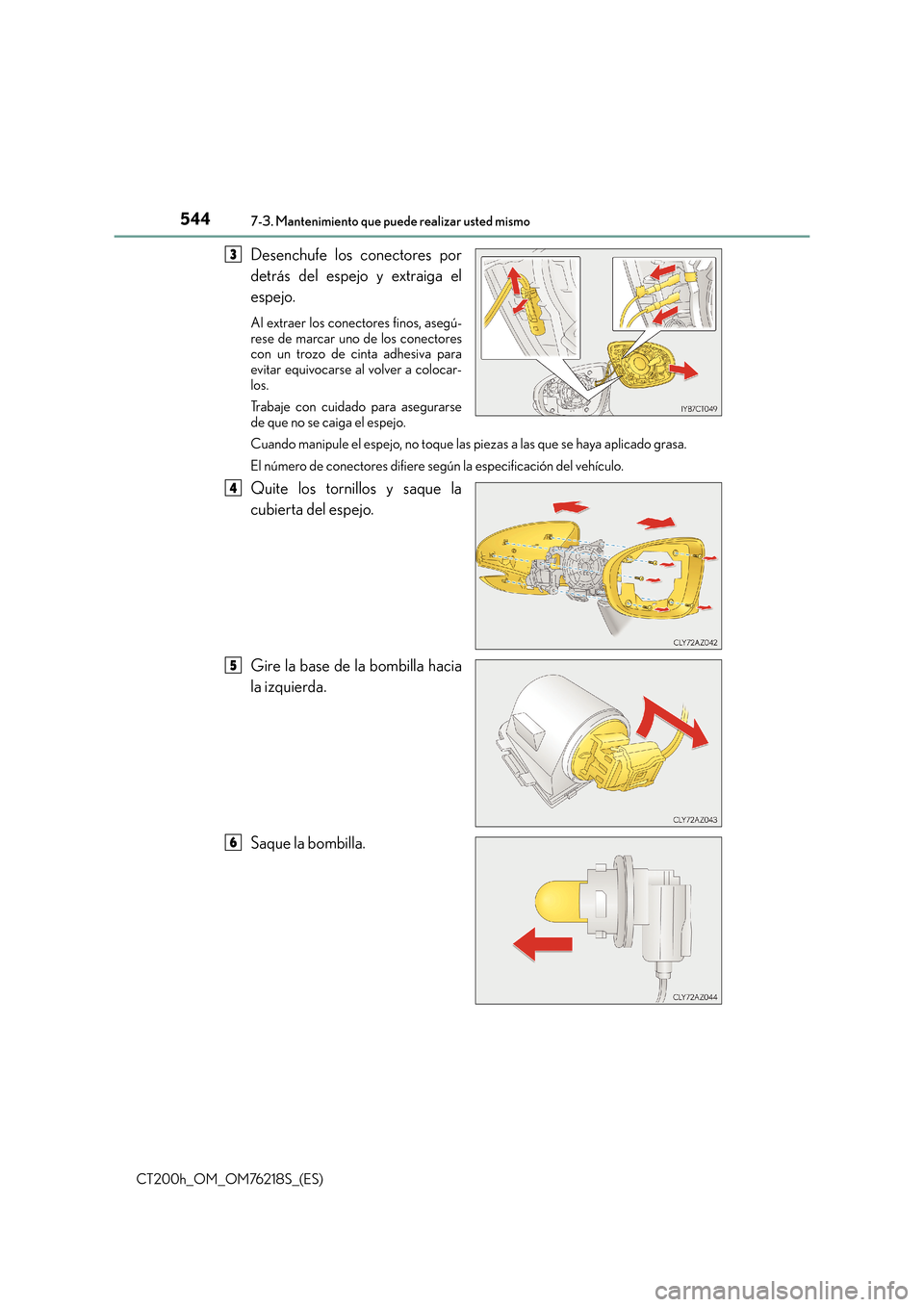

5447-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
Desenchufe los conectores por
detrás del espejo y extraiga el
espejo.
Al extraer los conectores finos, asegú-
rese de marcar uno de los conectores
con un trozo de cinta adhesiva para
evitar equivocarse al volver a colocar-
los.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
Cuando manipule el espejo, no toque las piezas a las que se haya aplicado grasa.
El número de conectores difiere según la especificación del vehículo.
Quite los tornillos y saque la
cubierta del espejo.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
3
4
5
6

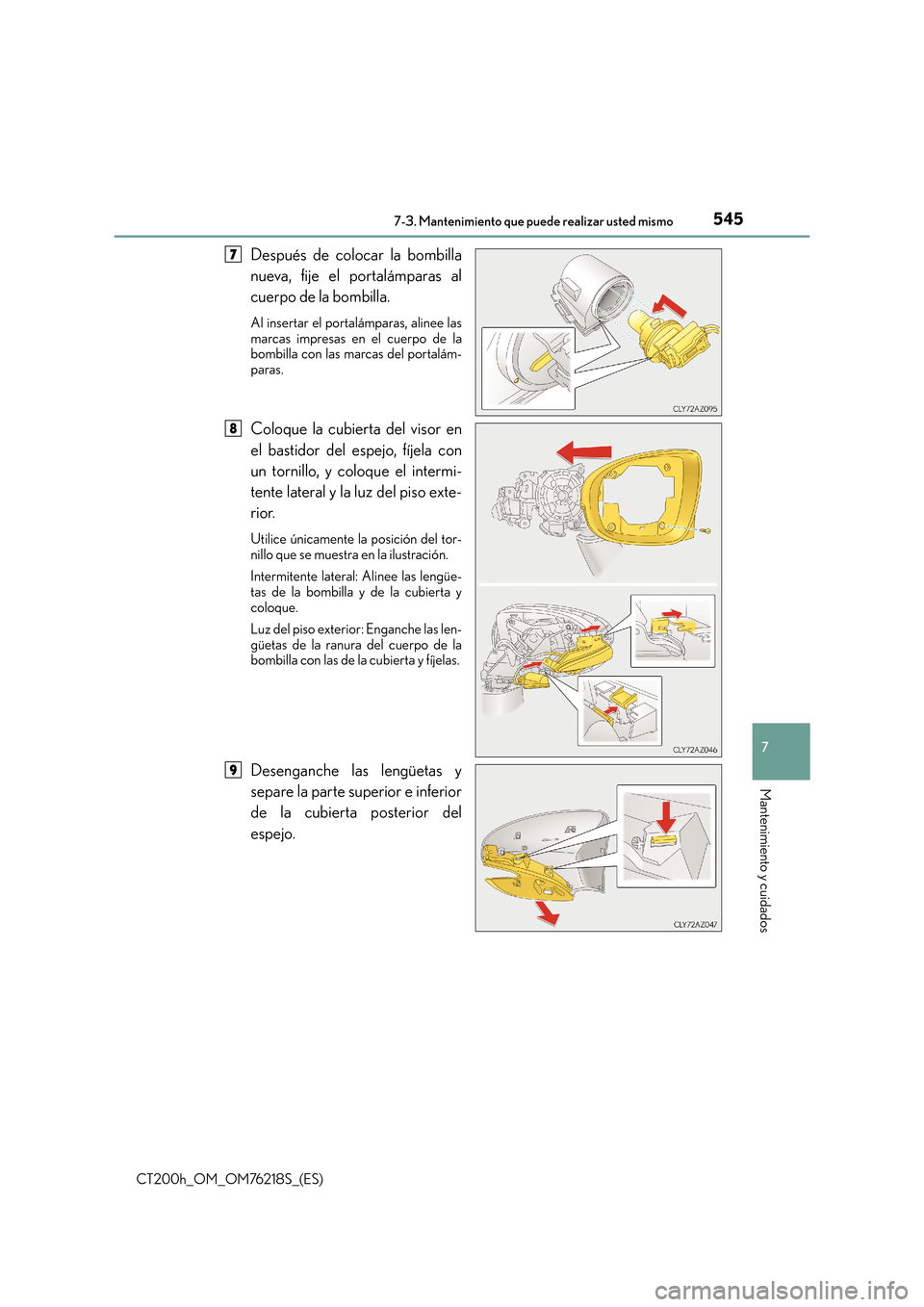

5457-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
Después de colocar la bombilla
nueva, fije el portalámparas al
cuerpo de la bombilla.
Al insertar el portalámparas, alinee las
marcas impresas en el cuerpo de la
bombilla con las marcas del portalám-
paras.
Coloque la cubierta del visor en
el bastidor del espejo, fíjela con
un tornillo, y coloque el intermi-
tente lateral y la luz del piso exte-
rior.
Utilice únicamente la posición del tor-
nillo que se muestra en la ilustración.
Intermitente lateral: Alinee las lengüe-
tas de la bombilla y de la cubierta y
coloque.
Luz del piso exterior: Enganche las len-
güetas de la ranura del cuerpo de la
bombilla con las de la cubierta y fíjelas.
Desenganche las lengüetas y
separe la parte superior e inferior
de la cubierta posterior del
espejo.
7
8
9

5467-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)

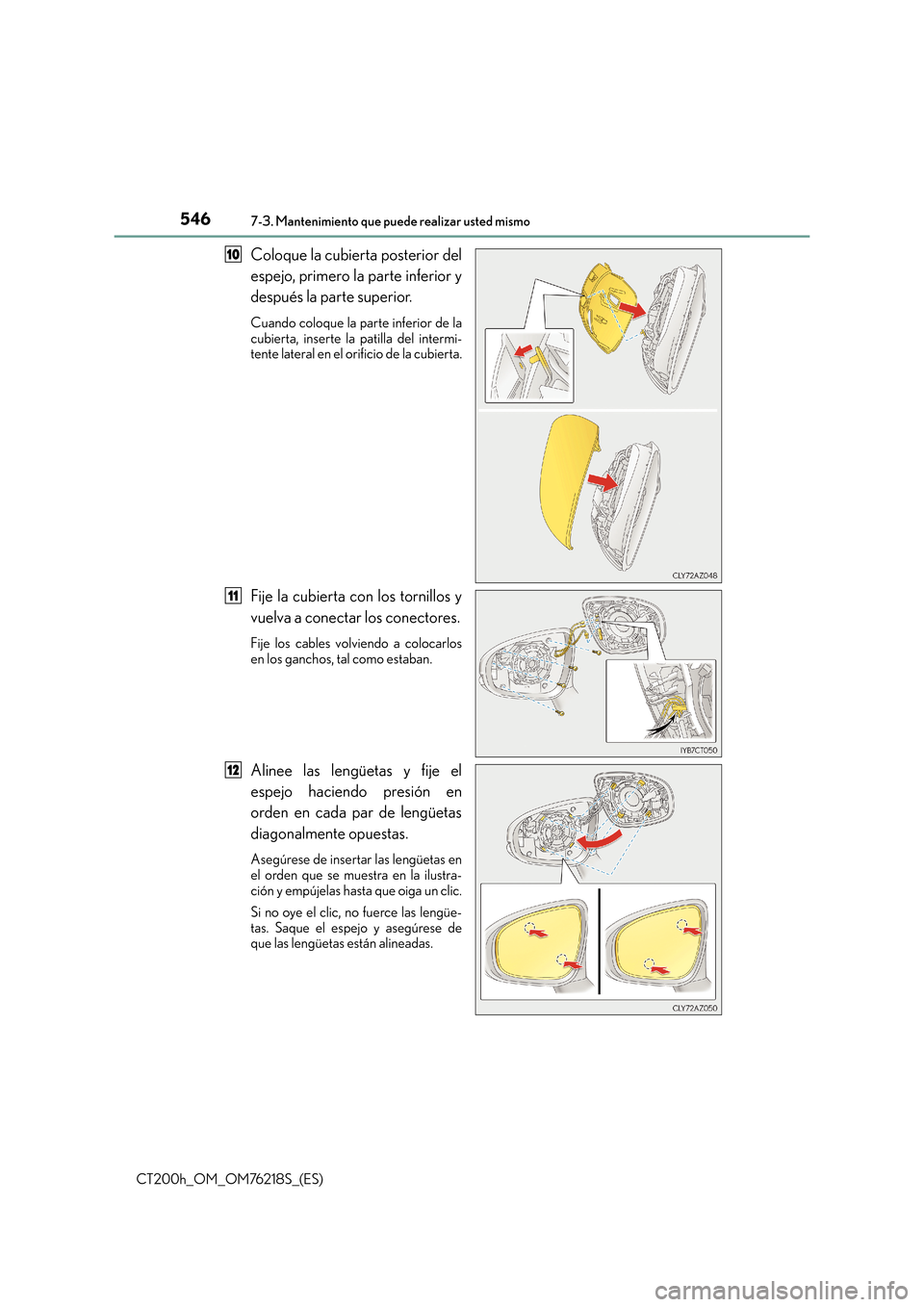

Coloque la cubierta posterior del
espejo, primero la parte inferior y
después la parte superior.
Cuando coloque la parte inferior de la
cubierta, inserte la patilla del intermi-
tente lateral en el orificio de la cubierta.
Fije la cubierta con los tornillos y
vuelva a conectar los conectores.
Fije los cables volviendo a colocarlos
en los ganchos, tal como estaban.
Alinee las lengüetas y fije el
espejo haciendo presión en
orden en cada par de lengüetas
diagonalmente opuestas.
Asegúrese de insertar las lengüetas en
el orden que se muestra en la ilustra-
ción y empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüe-
tas. Saque el espejo y asegúrese de
que las lengüetas están alineadas.
10
11
12

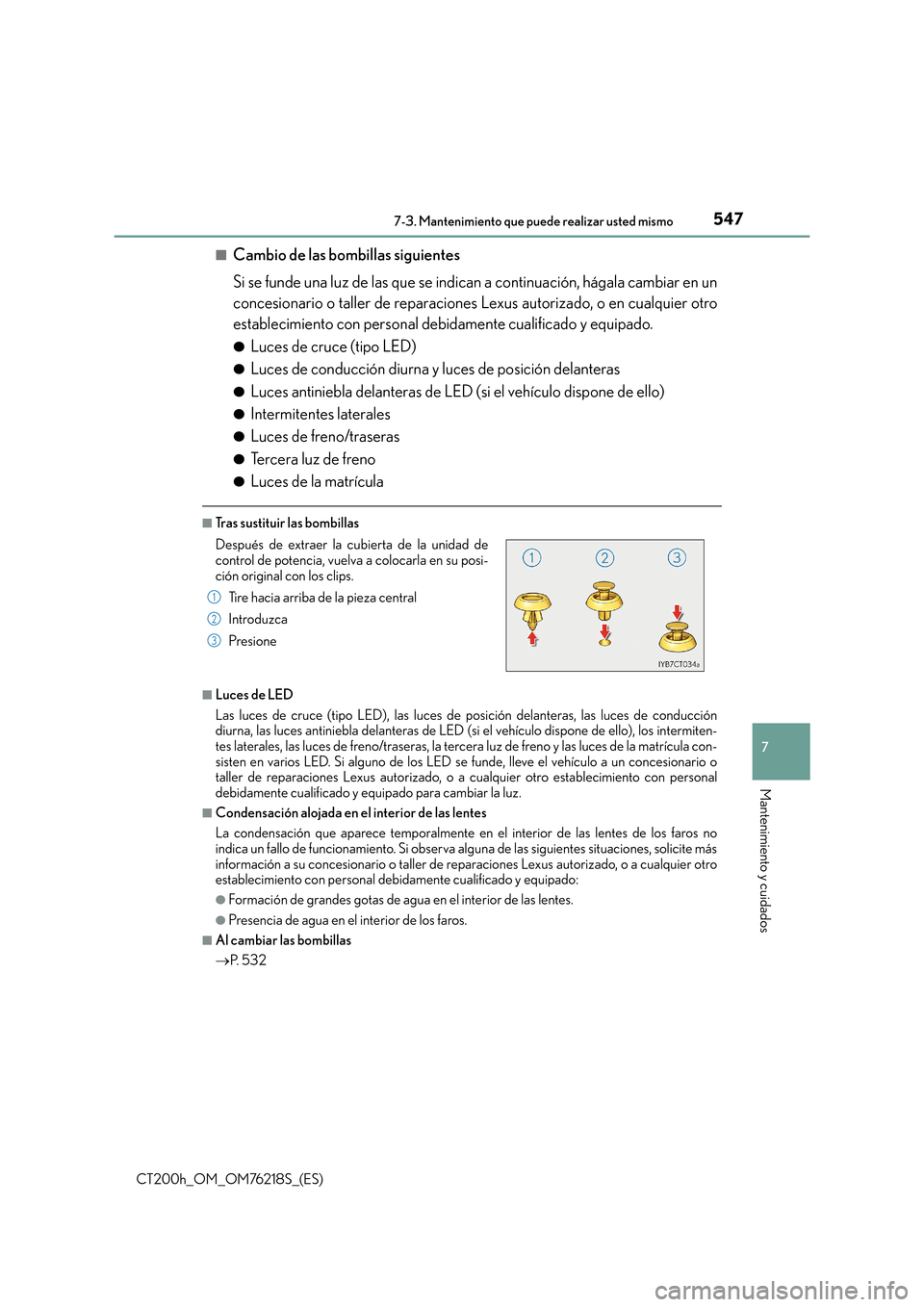

5477-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
■Cambio de las bombillas siguientes
Si se funde una luz de las que se indican a continuación, hágala cambiar en un
concesionario o taller de reparaciones Lexus autorizado, o en cualquier otro
establecimiento con personal debidamente cualificado y equipado.
●Luces de cruce (tipo LED)
●Luces de conducción diurna y luces de posición delanteras
●Luces antiniebla delanteras de LED (si el vehículo dispone de ello)
●Intermitentes laterales
●Luces de freno/traseras
●Tercera luz de freno
●Luces de la matrícula
■Tras sustituir las bombillas
■Luces de LED
Las luces de cruce (tipo LED), las luces de posición delanteras, las luces de conducción
diurna, las luces antiniebla delanteras de LED (si el vehículo dispone de ello), los intermiten-
tes laterales, las luces de freno/traseras, la tercera luz de freno y las luces de la matrícula con-
sisten en varios LED. Si alguno de los LED se funde, lleve el vehículo a un concesionario o
taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado para cambiar la luz.
■Condensación alojada en el interior de las lentes
La condensación que aparece temporalmente en el interior de las lentes de los faros no
indica un fallo de funcionamiento. Si observa algu na de las siguientes situaciones, solicite más
información a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado:
●Formación de grandes gotas de agua en el interior de las lentes.
●Presencia de agua en el interior de los faros.
■Al cambiar las bombillas
→ P. 5 3 2
Después de extraer la cubierta de la unidad de
control de potencia, vuelva a colocarla en su posi-
ción original con los clips.
Tire hacia arriba de la pieza central
Introduzca
Presione
1
2
3

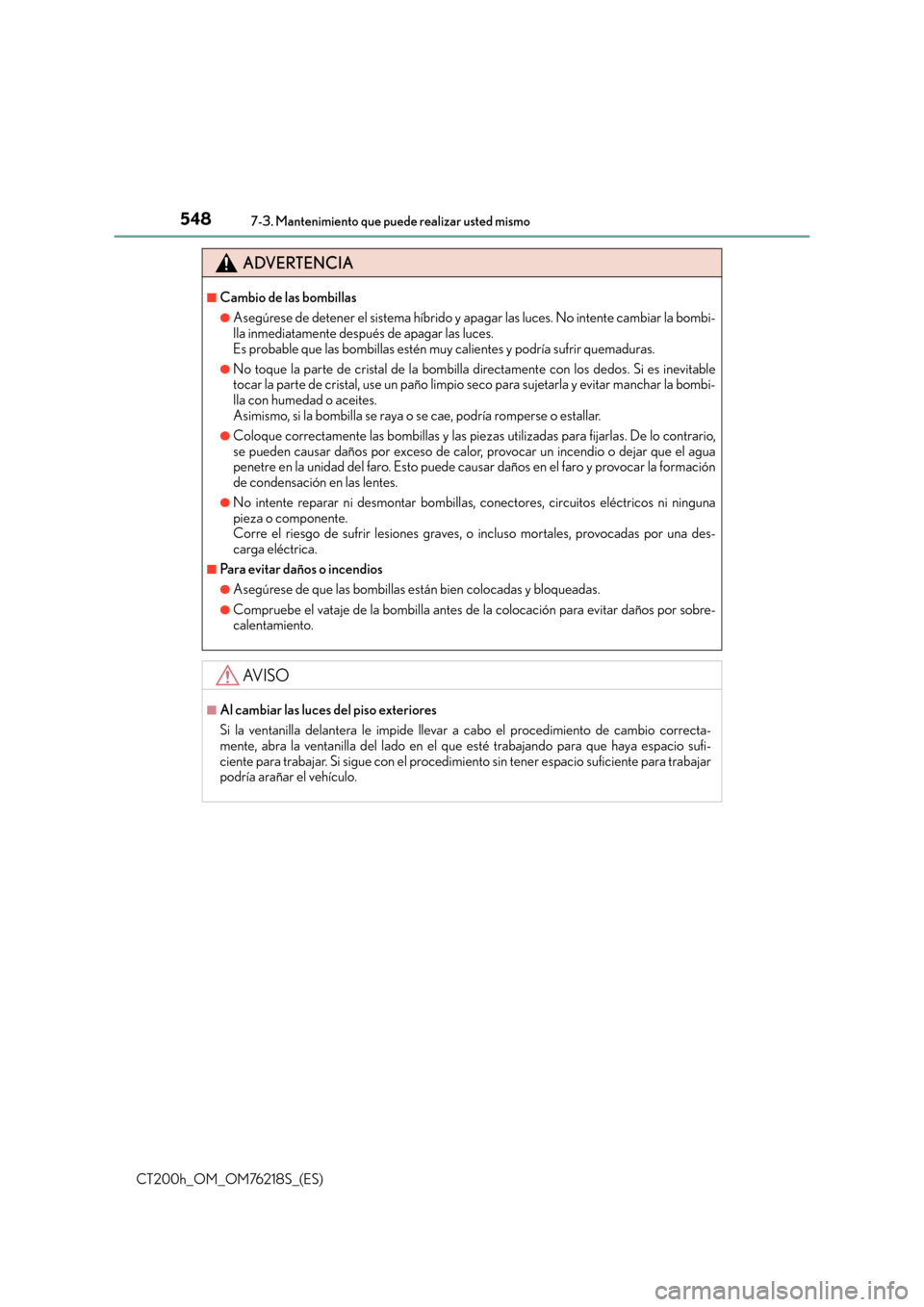

5487-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
ADVERTENCIA
■Cambio de las bombillas
●Asegúrese de detener el sistema híbrido y apagar las luces. No intente cambiar la bombi-
lla inmediatamente después de apagar las luces.
Es probable que las bombillas estén muy calientes y podría sufrir quemaduras.
●No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevitable
tocar la parte de cristal, use un paño limpio seco para sujetarla y evitar manchar la bombi-
lla con humedad o aceites.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
●Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo contrario,
se pueden causar daños por exceso de calor, provocar un incendio o dejar que el agua
penetre en la unidad del faro. Esto puede causar daños en el faro y provocar la formación
de condensación en las lentes.
●No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni ninguna
pieza o componente.
Corre el riesgo de sufrir lesiones graves , o incluso mortales, provocadas por una des-
carga eléctrica.
■Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
●Compruebe el vataje de la bombilla antes de la colocación para evitar daños por sobre-
calentamiento.
AV I S O
■Al cambiar las luces del piso exteriores
Si la ventanilla delantera le impide llevar a cabo el procedimiento de cambio correcta-
mente, abra la ventanilla del lado en el que esté trabajando para que haya espacio sufi-
ciente para trabajar. Si sigue con el procedimiento sin tener espacio suficiente para trabajar
podría arañar el vehículo.

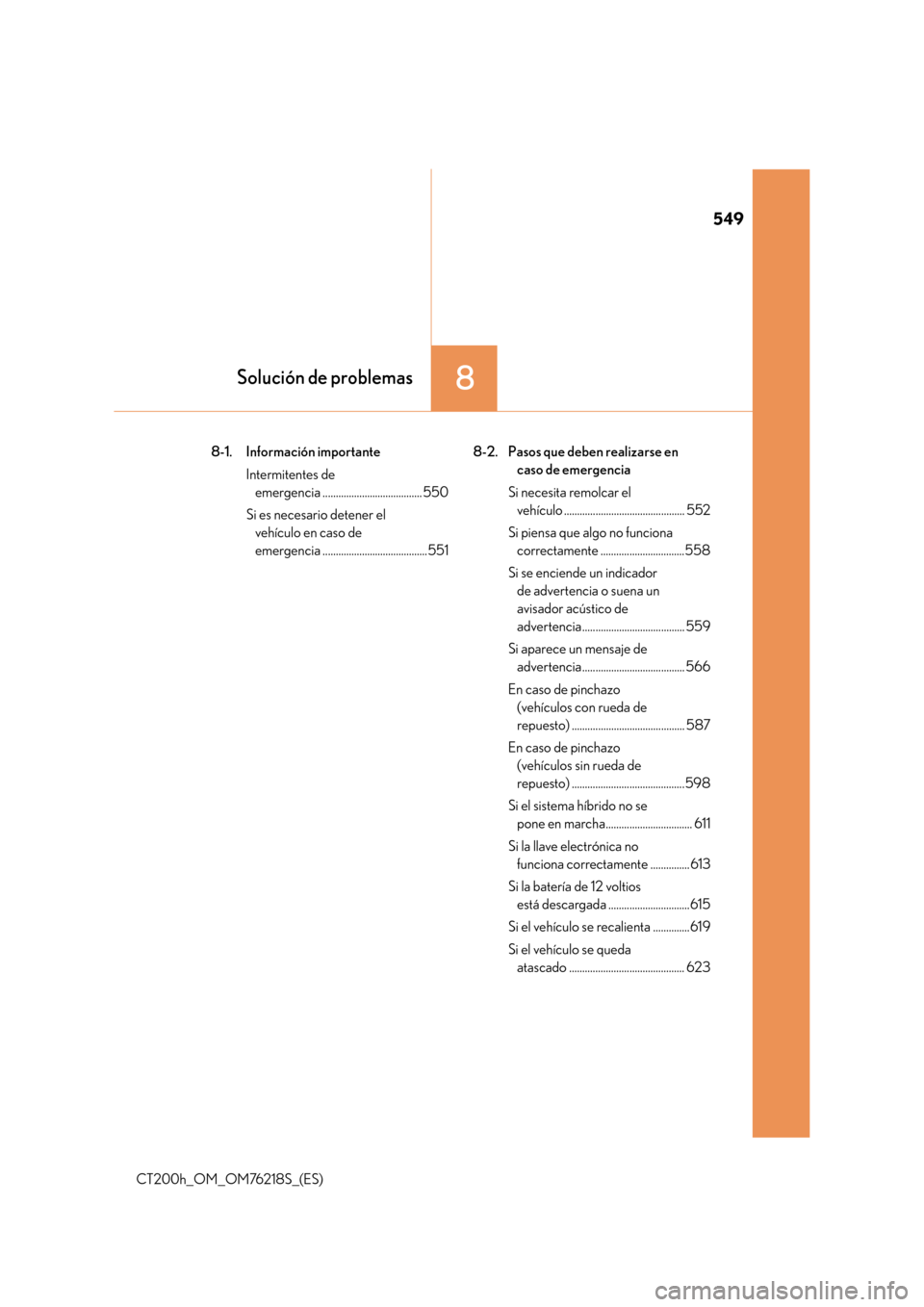

549
8Solución de problemas
CT200h_OM_OM76218S_(ES)8-1. Información importante
Intermitentes de emergencia ...................................... 550
Si es necesario detener el vehículo en caso de
emergencia ........................................551 8-2. Pasos que deben realizarse en
caso de emergencia
Si necesita remolcar el vehículo .............................................. 552
Si piensa que algo no funciona correctamente ................................558
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia....................................... 559
Si aparece un mensaje de advertencia....................................... 566
En caso de pinchazo (vehículos con rueda de
repuesto) ........................................... 587
En caso de pinchazo (vehículos sin rueda de
repuesto) ...........................................598
Si el sistema híbrido no se pone en marcha................................. 611
Si la llave electrónica no funciona correctamente ...............613
Si la batería de 12 voltios está descargada ...............................615
Si el vehículo se recalienta ..............619
Si el vehículo se queda atascado ............................................ 623

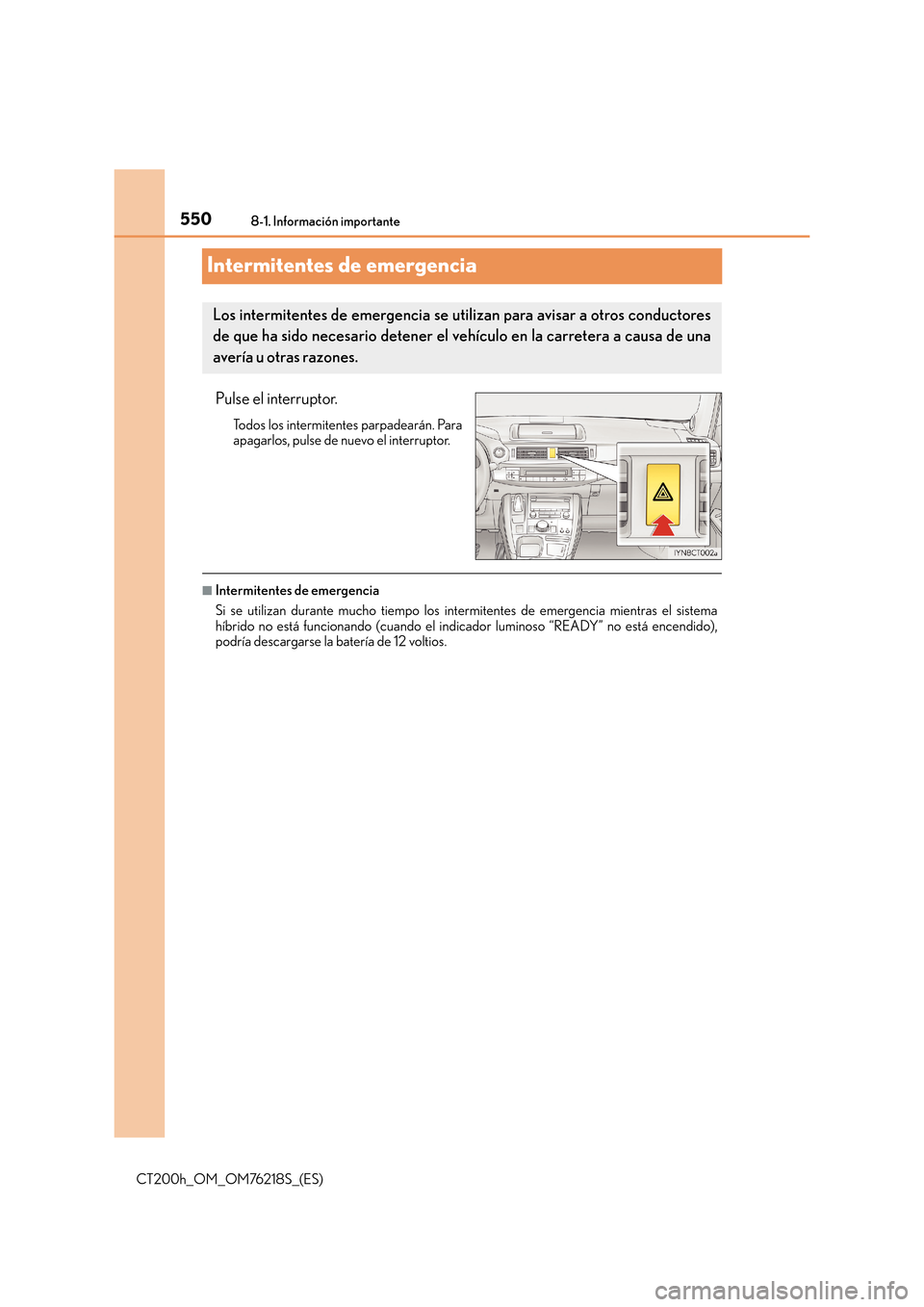

5508-1. Información importante
CT200h_OM_OM76218S_(ES)
Intermitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán. Para
apagarlos, pulse de nuevo el interruptor.
■Intermitentes de emergencia
Si se utilizan durante mucho tiempo los intermitentes de emergencia mientras el sistema
híbrido no está funcionando (cuando el indicador luminoso “READY” no está encendido),
podría descargarse la batería de 12 voltios.
Los intermitentes de emergencia se utilizan para avisar a otros conductores
de que ha sido necesario detener el ve hículo en la carretera a causa de una
avería u otras razones.
