MAZDA MODEL 3 HATCHBACK 2015 Instruktionsbog (in Danish)

4-171
Under kørsel
Bakskærm
5. Når de er parallelle, skal du rette hjulene lige fremad, og bakke bilen langsomt ind på
parkeringspladsen. Fortsæt med at kontrollere bilens omgivelser, og stop bilen i den
bedste position. (Hvis parkeringspladsen har opdelingslinjer, skal du kontrollere, om
bilens breddestyrelinjer er parallelle med dem).
6. Når gearstangen flyttes fra stillingen R til en anden stilling, returnerer skærmen til det
forrige display.
(Displaytilstand) (Bilens tilstand)
Kontrollér omgivelserne for sikkerhed

4-172
Under kørsel
Bakskærm
tAfvigelse mellem faktiske vejbetingelser og vist billede
Der forekommer en vis afvigelse mellem den faktiske vej og den viste vej. En sådan
afvigelse i afstandsperspektiv kan føre til en ulykke. Bemærk følgende betingelser, der kan
forårsage en afvigelse i afstandsperspektivet.
Når bilen hælder som følge af vægten af passagerer og last.
Når bilens bagende er sænket, ser det objekt, der vises på skærmen, ud til at være længere
væk, end det er i virkeligheden.
BEMÆRK
Fordi der kan være en forskel mellem det viste billede, f.eks. som angivet nedenfor, og
de faktiske betingelser ved parkering, skal du altid kontrollere sikkerhedssituationen bag
bilen og i det omgivende område me
d dine egne øjne.
•I billedet af parkeringspladsen (eller garagen), der er vist nedenfor, ser bagenden og
afstandsstyrelinjerne ud til at være parallelle på skærmen, men på trods af det er de
ikke nødvendigvis parallelle på jorden.
•Når du parkerer på en plads, der kun har en opdelingslinje på én side af parkeringspladsen,
kan opdelingslinjen og bilens breddestyrelinje se ud til at være parallelle på skærmen, men
de er muligvis ikke parallell
e på jorden.
Kontrollér omgivelserne for sikkerhed
Variation Objekt

4-173
Under kørsel
Bakskærm
Når der er stejl hældning bag bilen.
Når der er en stejl opadgående hældning (ned ad bakke) bag bilen, ser det objekt, der vises
på skærmen, ud til at være længere væk, end det er i virkeligheden.
Tredimensionalt objekt bag bilen
Fordi afstandsstyrelinjerne vises med udgangspunkt i en flad overflade, er den afstand til
det tredimensionale objekt, der vises på skærmen, forskellig fra den faktiske afstand.
Virker
længere væk
end den faktiske
afstandVirker
nærmere end
den faktiske
afstand
Objekt på
faktisk position Objekt på faktisk position
Objekt på skærm
A: Afstand mellem bilen o
g objektet, der vises på skærmen.
B: Faktisk afstand mellem bilen og objektet.Objekt på skærm
Kontrollér omgivelserne for sikkerhed
A
A
C B
CB
(Faktisk afstand) B>C=A
Følt afstand på skærm A>B>C(Skærmvisning)
(Faktisk tilstand)

4-174
Under kørsel
Bakskærm
tJustering af billedkvalitet
Justering af billedkvalitet kan udføres, mens gearstangen er i stillingen (R).
Der er fire indstillinger, der kan justeres: lysstyrke, kontrast, tone og farve. Ved justeringen
skal du være tilstrækkeligt opmærksom på bilens omgivelser.
1. Vælg ikonet ( ) på startskærmen for at få vist fanerne.
2. Vælg den ønskede fane.
3. Juster lysstyrken, kontrast, tone og farve vha. skyderen.
Tryk på nulstillingsknappen, hvis du vil nulstille.
4. Vælg ikonet ( ) på skærmen for at lukke fanen.
Juster altid billedkvaliteten af bakskærmen, mens bilen er stoppet:
Juster ikke billedkvaliteten af bakskærmen, mens bilen er i bevægelse. Justering af
billedkvaliteten af bakskærmen, f.eks. lysstyrke, kontrast, farve og tone, under kørslen
er farligt, da det tager opmærksomheden fra trafikken, hvilket kan medføre en ulykke.
ADVARSEL

4-175

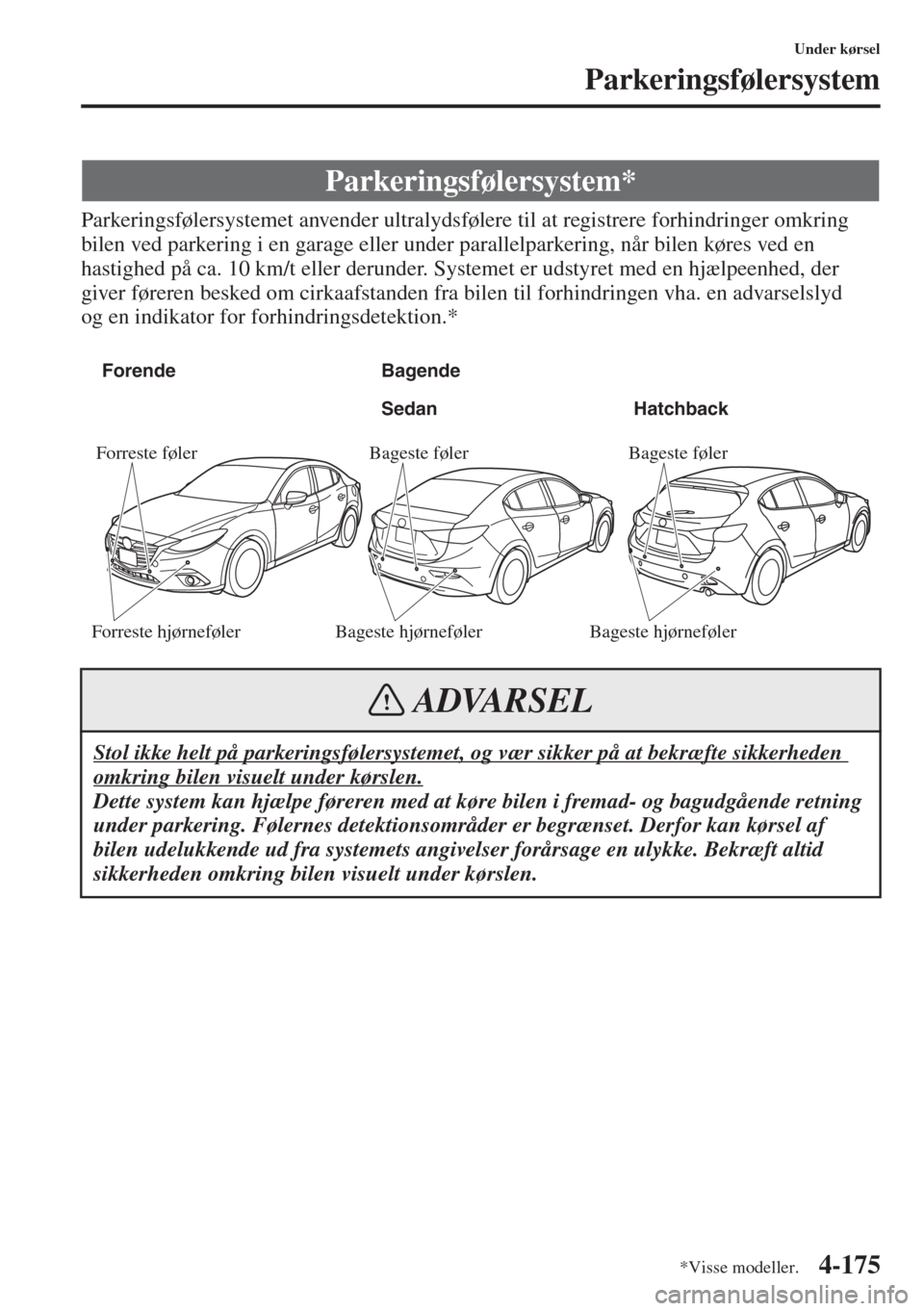

Under kørsel
Parkeringsfølersystem
Parkeringsfølersystemet anvender ultralydsfølere til at registrere forhindringer omkring
bilen ved parkering i en garage eller under parallelparkering, når bilen køres ved en
hastighed på ca. 10 km/t eller derunder. Systemet er udstyret med en hjælpeenhed, der
giver føreren besked om cirkaafstanden fra bilen til forhindringen vha. en advarselslyd
og en indikator for forhindringsdetektion.*
Parkeringsfølersystem*
Stol ikke helt på parkeringsfølersystemet, og vær sikker på at bekræfte sikkerheden
omkring bilen visuelt under kørslen.
Dette system kan hjælpe føreren med at køre bilen i fremad- og bagudgående retning
under parkering. Følernes detektionsområder er begrænset. Derfor kan kørsel af
bilen udelukkende ud fra systemets angivelser forårsage en ulykke. Bekræft altid
sikkerheden omkring bilen visuelt under kørslen.
Forreste føler Bageste følerBageste føler
Forende Bagende
Sedan Hatchback
Forreste hjørneføler Bageste hjørneføler Bageste hjørneføler
ADVARSEL
*Visse modeller.

4-176
Under kørsel
Parkeringsfølersystem
BEMÆRK
•Monter ikke noget tilbehør inden for følernes detektionsområder. Det kan påvirke
systemets drift.
•Afhængigt af forhindringstypen og de omgivende betingelser kan en følers
detektionsområde være begrænset, eller følerne kan muligvis ikke registrere forhindringer.
•Systemet kan ikke betjenes normalt under følgende betingelser:
• Mudder, is eller sne hænger på følerområdet (returnerer til normal drift, når
det fjernes).
• Følerområdet er frosset (returnerer til normal drift, når isen er tøet op).
• Føleren er dækket af en hånd.
• Føleren er udsat for store stød.
• Bilen vippes for meget.
• Under ekstremt varme eller kolde vejrforhold.
• Bilen køres på bump, hældninger, grus eller græsdækkede veje.
• Alt, hvad der genererer ultralyd i nærheden af bilen, f.eks. en anden bils horn,
motorlyden fra en motorcykel, luftbremselyden fra et stort køretøj eller en anden
bils føler.
• Bilen køres i tung regn eller i vejtilstande, der forårsager va
ndstænk.
• En kommercielt tilgængelig vinge eller en antenne til en radiosender er installeret
på bilen.
• Bilen kører mod en høj eller firkantet kantsten.
• En forhindring, der er for tæt på føleren.
•Forhindringer under støddæmperen kan ikke registreres. Forhindringer, der er lavere
end støddæmperen eller tynde, som muligvis ikke er registreret indledningsvist, men
som ikke længere registreres, når bilen nærmer sig mere.
•Følgende typer forhindringer kan ikke registreres:
• Tynde objekter, f.eks. wire eller reb.
• Ting, der let absorberer lydbølger, f.eks. bomuld eller sne.
• Vinkelformede objekter
• Meget høje objekter, og objekter, der er brede i toppen.
• Små, korte objekter
•Få altid systemet inspiceret af en fagekspert. Vi anbefaler et autoriseret Mazda-værksted,
hvis støddæmperne udsættes for stød, selv ved et mindre uheld. Hvis følerne afviger,
kan det ikke registrere forhindringer.
•(Med forreste føler og forreste hjørneføler)
Systemet kan have en fejlfunktion, hvis bippet ikke fungerer, eller indikatoren ikke
tændes, når parkeringsfølerkontakten tændes. Kontakt en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
•(Uden frontsensor og fronthjørnesensor)
Der kan være en fejlfu
nktion i systemet, hvis biplyden ikke fungerer. Kontakt en
fagekspert. Vi anbefaler et autoriseret Mazda-værksted.

4-177
Under kørsel
Parkeringsfølersystem
tFølerdetektionsområde
Følerne registrerer forhindringer inden for følgende område.
BEMÆRK
•(Med frontsensor og fronthjørnesensor)
Der kan være en fejlfunktion i systemet, hvis biplyden, der angiver en systemfejl,
lyder, og indikatoren blinker. Kontakt en fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
•Bipperen, der angiver en systemfejl, høres muligvis ikke, hvis den omgivende
temperatur er ekstremt lav, eller der klæber mudder, is eller sne til følerområdet.
Fjern alle fremmedlegemer fra følerområdet.
•Kontakt en fagekspert, når du vil montere en anhængertrækkrog. Vi anbefaler et
autoriseret Mazda-værksted.
Detektionsområde for forreste føler
Detektionsområde for forreste hjørnefølerDetektionsområde for bageste føler Detektionsområde for bageste hjørnefølerB
A
D
CA: Ca. 50 cm
B: Ca. 50 cm
C: Ca. 100 cm
D: Ca. 150 cm

4-178
Under kørsel
Parkeringsfølersystem
tBetjening af parkeringshjælpens følersystem
Med forreste føler og forreste hjørneføler
Kontakten kan aktiveres, når tændingen er slået til, gearstangen er i enhver stilling bortset
fra R, og bilens hastighed er ca. 10 km/t eller derunder.
Når der trykkes på parkeringsfølerkontakten, høres en biplyd, indikatoren for
forhindringsdetektion* vises på audioskærmen, og indikatoren i kontakten tændes.
Følerdetektionstilstand
Systemet kan bruges, når tændingen er slået til (ON), og kontakten for parkeringshjælpeføleren
er slået til.
Systemet vil derefter være aktivt, når gearstangen stilles i bakgear (R).
Følerne registrerer forhindringer under følgende omstændigheder:
BEMÆRK
Hvis systemet annulleres, gendannes det ikke automatisk, selv når kørehastigheden
reduceres til 10 km/t eller mindre.
FølerTilstand
Forreste følerGearstangen er i enhver stilling bortset fra R, og bilens hastighed er ca. 10 km/t eller
derunder.
Forreste hjørneføler Bilens hastighed er ca. 10 km/t eller lavere.
Bageste føler Gearvælgeren er i bakgear (R).
Bageste hjørneføler Gearvælgeren er i bakgear (R), og bilens hastighed er ca. 10 km/t eller derunder.
Indikator
*Visse modeller.

4-179
Under kørsel
Parkeringsfølersystem
Systemet annulleres under følgende omstændigheder:
•Der trykkes på parkeringsfølerkontakten, mens parkeringsføleren er aktiv.
•Bilens hastighed er ca. 10 km/t eller derover.
Uden forreste føler og forreste hjørneføler
Når tændingskontakten drejes til stillingen ON, og gearstangen stilles i bakgear (R),
aktiveres advarselslyden, og systemet er aktiveret til brug.
Følerne registrerer forhindringer under følgende omstændigheder:
tIndikator for forhindringsdetektion (med forreste føler og forreste hjørneføler)
Positionen af en føler, der har detekteret en forhindring, er angivet. Måleren lyser i
forskellige områder afhængigt af afstanden til en forhindring, der er detekteret af føleren.
Når bilen kommer nærmere på en forhindring
, lyser det område i måleren, der er tættest på.
FølerTilstand
Bageste føler Gearvælgeren er i bakgear (R).
Bageste hjørneføler Gearvælgeren er i bakgear (R), og bilens hastighed er ca. 10 km/t eller derunder.
Uden bakskærm Med bakskærm
Højre
hjørneføler
Højre
hjørneføler Venstre
hjørneføler
Venstre
hjørneføler
Forreste
føler
Højre
hjørneføler Venstre
hjørnefølerForreste føler
Bageste føler Højre
hjørneføler
Venstre
hjørnefølerBageste
føler

4-180
Under kørsel
Parkeringsfølersystem

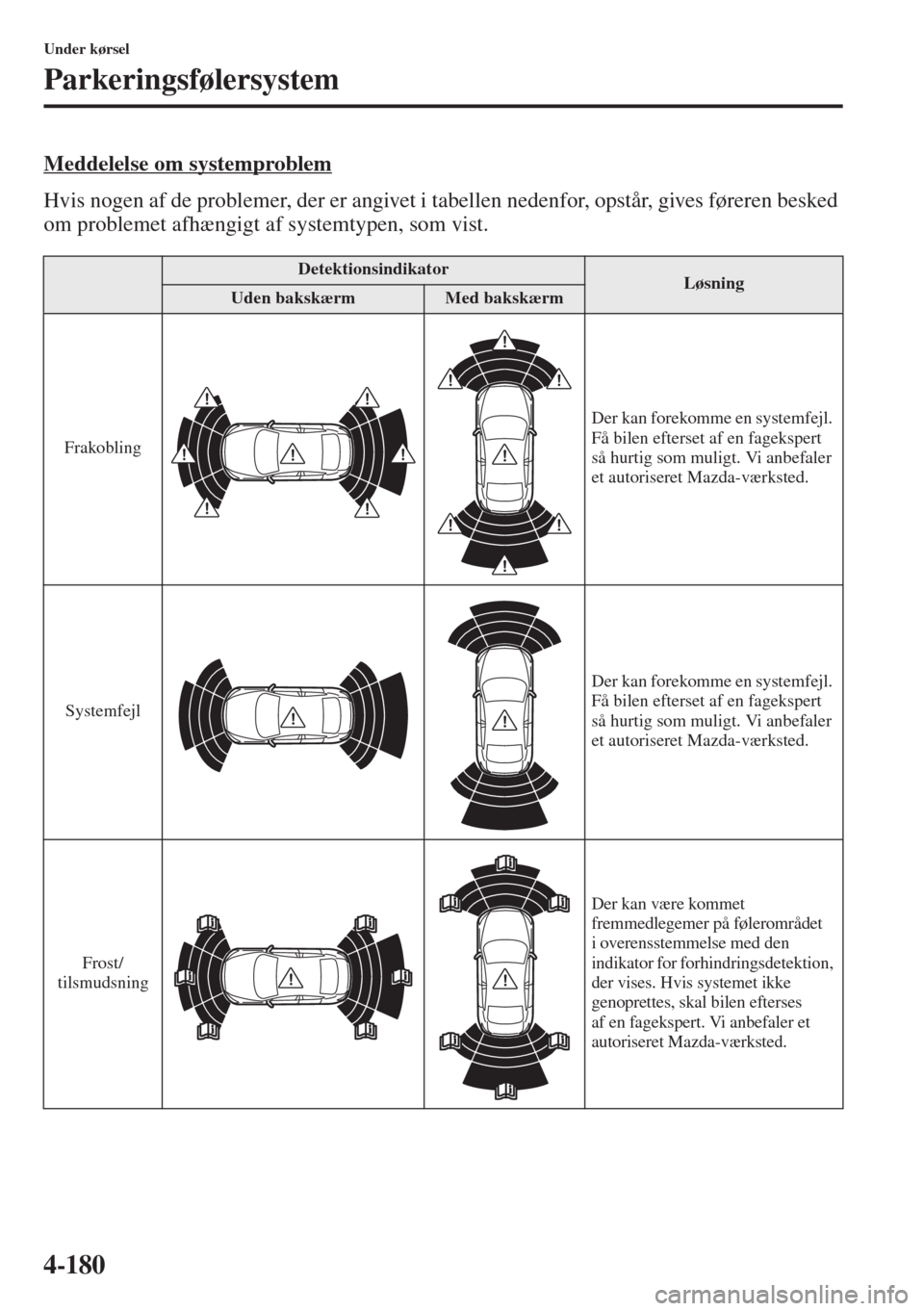

Meddelelse om systemproblem
Hvis nogen af de problemer, der er angivet i tabellen nedenfor, opstår, gives føreren besked
om problemet afhængigt af systemtypen, som vist.
DetektionsindikatorLøsningUden bakskærmMed bakskærm
FrakoblingDer kan forekomme en systemfejl.
Få bilen efterset af en fagekspert
så hurtig som muligt. Vi anbefaler
et autoriseret Mazda-værksted.
SystemfejlDer kan forekomme en systemfejl.
Få bilen efterset af en fagekspert
så hurtig som muligt. Vi anbefaler
et autoriseret Mazda-værksted.
Frost/
tilsmudsningDer kan være kommet
fremmedlegemer på følerområdet
i overensstemmelse med den
indikator for forhindringsdetektion,
der vises. Hvis systemet ikke
genoprettes, skal bilen efterses
af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
