display MAZDA MODEL 3 HATCHBACK 2019 Instruktionsbog (in Danish)

 M Hybrid

 Undtagen M Hybrid
Visning af opladning via
decelerationsregenerering
(M Hybrid)
Dette viser status for den opladning,
der produceres via decelerations-
regenerering.
Hastighedsalarm
Displayet viser den aktuelle indstilling
for bilens hastighedsalarm. Du kan
ændre den hastighed, alarmen skal
udløses ved.
1.
Meddelelsen "Hastighedsalarm"
vises
Bilens hastighedsalarm kan indstilles
vha. midterdisplayet.
i-ACTIVSENSE-visning
Viser systemstatus.
4-14
Instrumentpanel og display

Advarsel (displayindikation)
Der vises en meddelelse for at give
brugeren besked om systemets
driftsstatus og fejlfunktioner eller
unormale tilstande.
Hvis advarselslampen tændes/blinker
samtidigt, eller der vises et symbol
på displayet, skal du kontrollere
oplysningerne om advarselslampen
eller symbolet.
Advarselsindikation/
advarselslamper
SignalAdvarsel
(Rød)Advarselsindikation/
advarselslampe for
bremser*1
Advarselsindikation/
advarselslampe for ABS*1
Advarselsindikation/
advarselslampe for
ladesystem*
1
Advarselsindikator/
advarselslampe for
motorolie*
1
Advarselsindikation for
høj kølervæsketemperatur
Indikation/indikator for
fejl i servostyring*1
Hovedadvarselsindikation
(Orange)
Advarselsindikation/
advarselslampe for
bremsestyringssystem*
1
Advarselsindikation for
bremsetilsidesættelse
Signal
Advarsel
Indikation/indikator for
motorkontrol*1
Advarselsindikation/
advarselslampe for
dieselpartikelfilter*
1
(SKYACTIV-D 1.8)
(Orange)
*Advarselsindikation/
advarselslampe for i-stop*1
*Advarselsindikation/
advarselslampe for
automatgear*
1
Advarselsindikation/
advarselslampe for
airbag-/seleforstram
-mersystem*1
Advarselsindikation/
advarselslampe for
system til overvågning
af dæktryk*
1
(Rød)Advarselsindikation/
advarselslampe for nøgle*
1
(Orange)
*Advarselsindikation/
advarselslampe for High
Beam Control-system
(HBC)*
1
*Advarselsindikation/
advarselslampe for
adaptive LED-forlygter*
1
*Advarselsindikation/
advarselslampe for
i-ACTIVSENSE*
1
Advarselsindikator/
advarselslampe for
udvendigt lys*
1
Advarselsindikation/
advarselslampe for
lavt brændstofniveau
Advarselsindikator/
advarselslampe for
motorolieniveau*
1
*Visse modeller.4-15
Under kørsel
Instrumentpanel og display
4

SignalAdvarsel
Advarselsindikation/
advarselslampe for
sikkerhedssele (forsæde)
(Rød)Advarselslampe
for sele (bagsæde)
*Advarselsindikation/
advarselsindikation/
advarselslampe for lav
sprinklervæskestand
Advarselsindikation
for åben dør
Advarselsindikation
for åben bagklap
Advarselslampe for
åbne døre
*1 Lampen tændes, når tændingen slås
til ved en driftskontrol, og slukkes et
par sekunder senere, eller når motoren
startes. Hvis lampen ikke tændes,
eller den forbliver tændt, skal du få bilen
efterset hos en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
Indikation/indikatorer
Disse lamper tændes eller blinker for
at give brugeren besked om systemets
driftsstatus eller om evt. systemfejl.
Signal Indikator
(Grøn)
Indikator for sikker-hedsseler (bagsæde)
*Indikator for deaktivering
af airbag ved forreste
passagersæde
Sikkerhedsindikator
SignalIndikator
(Grøn)
Indikator for nøgle
(Grøn)
*Indikator for i-stop
Indikation/indikator
for skruenøgle*1
Glødeindikator
(SKYACTIV-D 1.8)
*Indikator for gearposition
Indikator for tændt lys
Indikator for fjernlys
Indikator for tågebaglygter
Blinklys/havariblink
Indikation/indikator
for den elektriske
parkeringsbremse (EPB)*
1*2
Indikator for
AUTOHOLD aktiv*1
*Indikator for Mazda
Radar Cruise Control
med Stop og kør-funktion
(MRCC med Stop og
kør-funktion)
*Indikator for kørsels- og
trafikassistance (CTS)
Indikation/indikator for
TCS/DSC*1
*Visse modeller.4-16
Instrumentpanel og display

SignalIndikator
Indikator DSC OFF*1
*Indikator for tilstandsvalg
(Hvid)
*i-ACTIVSENSE-status
-symbol (Advarsel/risiko-forebyggelsesstøttesystem)(Grøn)
(Orange)
(Grøn)
*Indikator for fjernlyskon-trolsystem (HBC)
*Indikator for adaptive
LED-forlygter
(Hvid)*Indikation for Mazda
Radar Cruise Control
(MRCC) på standby
*Indikation for Mazda
Radar Cruise Control
med Stop og kør-funktion
(MRCC med Stop og
kør-funktion) på standby
*Indikation for kørsels- og
trafikassistance (CTS)
på standby
(Grøn)
*Indikation for indstillet
Mazda Radar Cruise
Control (MRCC)
*Indikation for indstillet
Mazda Radar Cruise
Control med Stop og
kør-funktion (MRCC med
Stop og kør-funktion)
*Indikation for indstillet
kørsels- og trafikas
-sistance (CTS)
*Indikator for Smart
Brake Support (SBS)
slukket (OFF)*
1
Signal
Indikator
(Hvid)*Indikation for Intelligent
Speed Assistance (ISA)
på standby
*Indikation for justerbar
hastighedsbegrænser
(ASL) på standby
(Grøn)
*Indikation for indstillet
Intelligent Speed
Assistance (ISA)
*Indikation for indstillet
justerbar hastighedsbe
-grænser (ASL)
(Hvid)
*Indikation for fartpilot
på standby
(Grøn)
*Indikation for
indstillet fartpilot
*1
Lampen tændes, når tændingen slås
til ved en driftskontrol, og slukkes
et par sekunder senere, eller når
motoren startes. Hvis lampen
ikke tændes, eller den forbliver
tændt, skal du få bilen efterset
hos en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt,
når parkeringsbremsen aktiveres.
*Visse modeller.4-17
Under kørsel
Instrumentpanel og display
4

Indikation/indikator
for skruenøgle
Indikationen/indikatoren for
skruenøgle
vises/tændes
under følgende betingelser.
 Når en forudindstillet vedlige-
holdelsesperiode er nået.
 Når perioden før motorolieskift
er gået.
 (SKYACTIV-D 1.8) Når der kræves aftapning fra
brændstoffilteret. Kontakt en
fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Glødeindikator
(SKYACTIV-D 1.8)
Når tændingen er slået TIL,
tændes glødeindikatoren
.
Glødeindikatoren
slukkes,
når forvarmningen er færdig.
Der kan angives et problem i
systemet under følgende omstæn-
digheder. Få bilen efterset af
en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
 Glødeindikatoren tændes
ikke, når tændingen slås til,
eller den forbliver tændt.
 Glødeindikatoren blinker.
4-18
Instrumentpanel og display

Active Driving Display
Active Driving Display
1. Display
2. Støvbeskyttelsesplade
På det aktive kørselsdisplay vises følgende oplysninger:
 Betjeningsbetingelser og advarsler for Blind Spot Monitoring (BSM) Trafiktegn og advarsler for Traffic Sign Recognition System (TSR) Betjeningsbetingelser og advarsler for Front Cross Traffic Alert (FCTA) Betjeningsbetingelser og advarsler for Mazda Radar Cruise Control (MRCC) Betjeningsbetingelser og advarsler for Mazda Radar Cruise Control med
Stop og kør-funktion (MRCC med Stop og kør-funktion)
 Betjeningsbetingelser og advarsler for Kørsels- og trafikassistance (CTS) Betjeningsbetingelser og advarsler for Intelligent Speed Assistance (ISA) Betjeningsbetingelser og advarsler for Justerbar hastighedsbegrænser (ASL) Betjeningsbetingelser og advarsler for Smart bremsehjælp (SBS) Betjeningsbetingelser og advarsler for Smart bremsehjælp [bag] (SBS-R) Betjeningsbetingelser og advarsler for Smart bremsehjælp [bagved krydsende]
(SBS RC)
 Betjeningsbetingelser for fartpilot Navigationsvejledning (biler med navigationssystem) Navn på vejkryds (biler med navigationssystem) Vejnavn (biler med navigationssystem) Vognbanevejledning (biler med navigationssystem) Indikator for hastighedsgrænse (biler med navigationssystem) Kørehastighed
4-19
Under kørsel
Instrumentpanel og display
4

Bremsesystemet
Elektrisk parkeringsbremse
(EPB)
EPB-systemet anvender parkerings-
bremsen vha. en elmotor. Systemet kan
fungere automatisk og manuelt.
Indikatoren i EPB-kontakten tændes,
når parkeringsbremsen anvendes,
og den slukkes, når parkerings-
bremsen frigøres.
1. Indikator

 Manuel betjening
Manuel anvendelse af
parkeringsbremsen
Når bremsepedalen trykkes helt ned,
og der trækkes op i EPB-kontakten,
anvendes parkeringsbremsen uanset
tændingsposition. Når parkerings-
bremsen anvendes, lyser EPB-indika-
toren
i instrumentpanelet
og indikatoren i EPB-kontakten.
Manuel udløsning af
parkeringsbremsen
Når bremsepedalen er trykket helt ned,
og der trykkes på EPB-kontakten, mens
tændingen er slået til, eller motoren
kører, udløses parkeringsbremsen.
Når parkeringsbremsen udløses,
slukkes EPB-indikatoren
i
instrumentpanelet og indikatoren
i EPB-kontakten.
Hvis der trykkes på EPB-kontakten
uden, at der trykkes på bremsepedalen,
vises en meddelelse i multiinformati-
onsdisplayet for at give føreren besked
om at trykke bremsepedalen helt ned.
4-31
Under kørsel
Bremse
4

Lane Departure
Warning System
(LDWS)*
Lane Departure Warning
System (LDWS)
LDWS advarer føreren om, at bilen
muligvis forlader sin vognbane.
Hvis de hvide (gule) linjer på vejbanen
detekteres vha. det fremaddetekterende
kamera (FSC), og systemet bestemmer,
at bilen kan være ved at forlade dets
vejbane, giver det føreren besked ved,
at LDWS-advarselslampen blinker,
og LDWS-advarselslyden aktiveres samt
gennem multiinformationsdisplayet.
1. Fremaddetekterende kamera (FSC)
2. Multiinformationsdisplay
ADVARSEL
Stol ikke udelukkende på LDWS.
Når systemet er aktivt
Når tændingen slås til, tændes det hvide
i-ACTIVSENSE-statussymbol (advarsel/
risikoforebyggelsesstøttesystem)
,
og systemet går på standby.

 Driftsforhold
Når alle af følgende betingelser
er opfyldt, skifter i-ACTIVSENSE-
statussymbolet (advarsel/risikoforebyg-
gelsesstøttesystem) på multiinforma-
tionsdisplayet fra hvid
til grøn ,
og systemet bliver aktivt.
 Tændingen er slået til. Bilens hastighed er ca. 60 km/t
eller derover.
 Systemet detekterer hvide (gule)
vognbanelinjer.
Advarsel for vognbaneskift
Hvis systemet bestemmer, at bilen
afviger fra dens vognbane, aktiveres
en advarsel (advarselslyd, ratvibration),
og den retning, som systemet afgør,
at bilen kan afvige i, angives på
multiinformationsdisplayet.
*Visse modeller.4-44
i-ACTIVSENSE

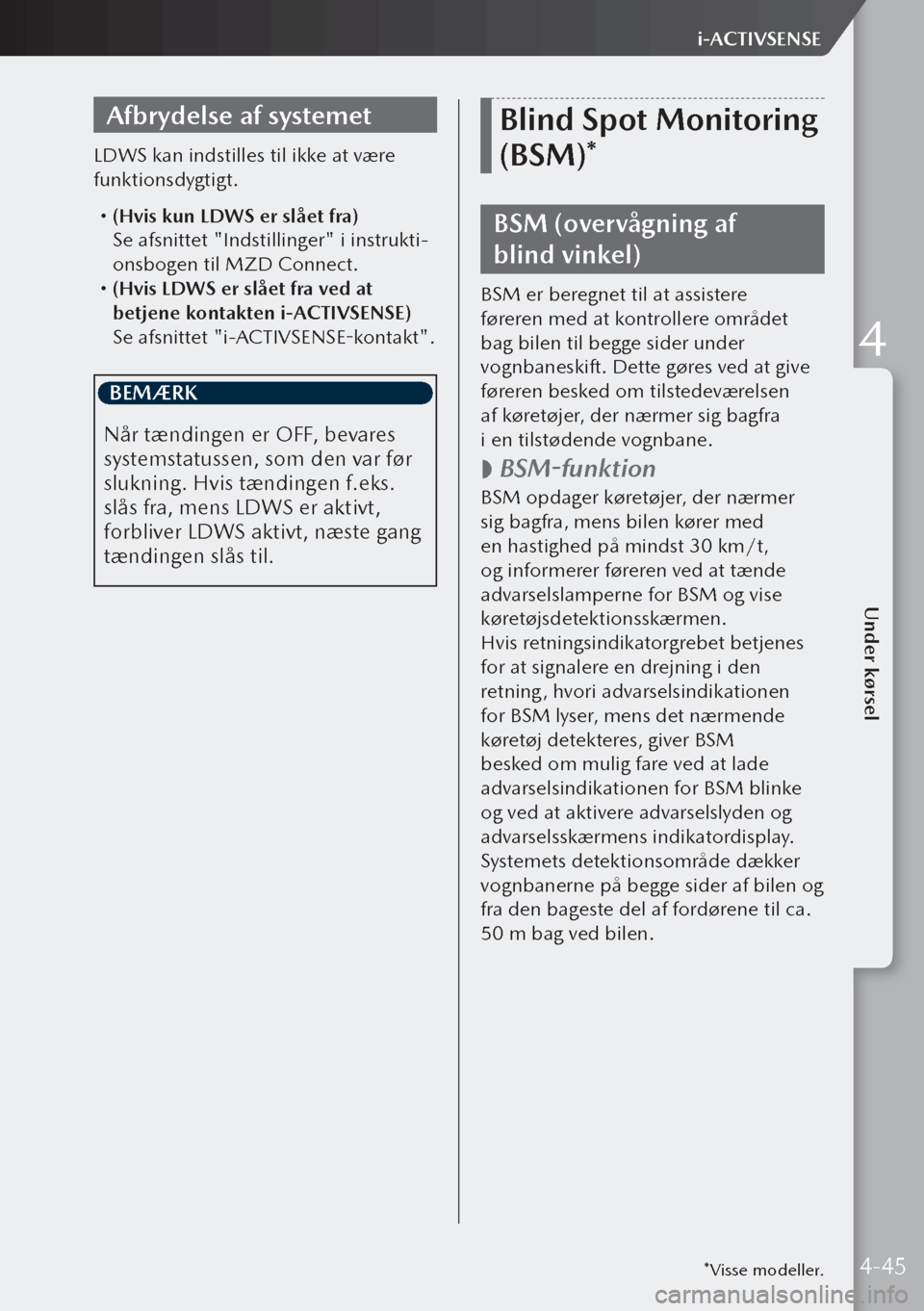

Afbrydelse af systemet
LDWS kan indstilles til ikke at være
funktionsdygtigt.
 (Hvis kun LDWS er slået fra)
Se afsnittet "Indstillinger" i instrukti-
onsbogen til MZD Connect.
 (Hvis LDWS er slået fra ved at
betjene kontakten i-ACTIVSENSE)
Se afsnittet "i-ACTIVSENSE-kontakt".
BEMÆRK
Når tændingen er OFF, bevares
systemstatussen, som den var før
slukning. Hvis tændingen f.eks.
slås fra, mens LDWS er aktivt,
forbliver LDWS aktivt, næste gang
tændingen slås til.
Blind Spot Monitoring
(BSM)*
BSM (overvågning af
blind vinkel)
BSM er beregnet til at assistere
føreren med at kontrollere området
bag bilen til begge sider under
vognbaneskift. Dette gøres ved at give
føreren besked om tilstedeværelsen
af køretøjer, der nærmer sig bagfra
i en tilstødende vognbane.

 BSM-funktion
BSM opdager køretøjer, der nærmer
sig bagfra, mens bilen kører med
en hastighed på mindst 30 km/t,
og informerer føreren ved at tænde
advarselslamperne for BSM og vise
køretøjsdetektionsskærmen.
Hvis retningsindikatorgrebet betjenes
for at signalere en drejning i den
retning, hvori advarselsindikationen
for BSM lyser, mens det nærmende
køretøj detekteres, giver BSM
besked om mulig fare ved at lade
advarselsindikationen for BSM blinke
og ved at aktivere advarselslyden og
advarselsskærmens indikatordisplay.
Systemets detektionsområde dækker
vognbanerne på begge sider af bilen og
fra den bageste del af fordørene til ca.
50 m bag ved bilen.
*Visse modeller.4-45
Under kørsel
i-ACTIVSENSE
4

1. Din bil
2. Detektionsområder
ADVARSEL
Kontrollér altid det omgivende område
visuelt, før du rent faktisk foretager
vognbaneskiftet.
Advarselslampe/
displayindikator/
advarselslyd for Blind
Spot Monitoring (BSM)
Systemet BSM giver føreren besked
om tilstedeværelsen af køretøjer i
tilstødende vognbaner eller bagved
din bil vha. advarselslampen for BSM,
advarselslyden og displayindikatoren,
når systemerne er aktiverede.

 BSM-advarselslampe
Advarselslamperne for BSM er mon-
teret på venstre og højre sidespejle.
Advarselslamperne tændes, når der
detekteres et køretøj, der nærmer
sig bagfra i en tilstødende vognbane.
Advarselsindikatoren tændes kortvarigt,
når tændingen er ON, og slukkes efter
et par sekunder.

 Displayindikator
Det detekterede nærmende køretøj
og advarslen vises på multiinformati-
onsdisplayet og Active Driving Display
(biler med Active Driving Display).
Multiinformationsdisplay
Active Driving Display (biler med
Active Driving Display)
4-46
i-ACTIVSENSE
