MAZDA MODEL 6 2006 Manuel du propriétaire (in French)

Black plate (311,1)

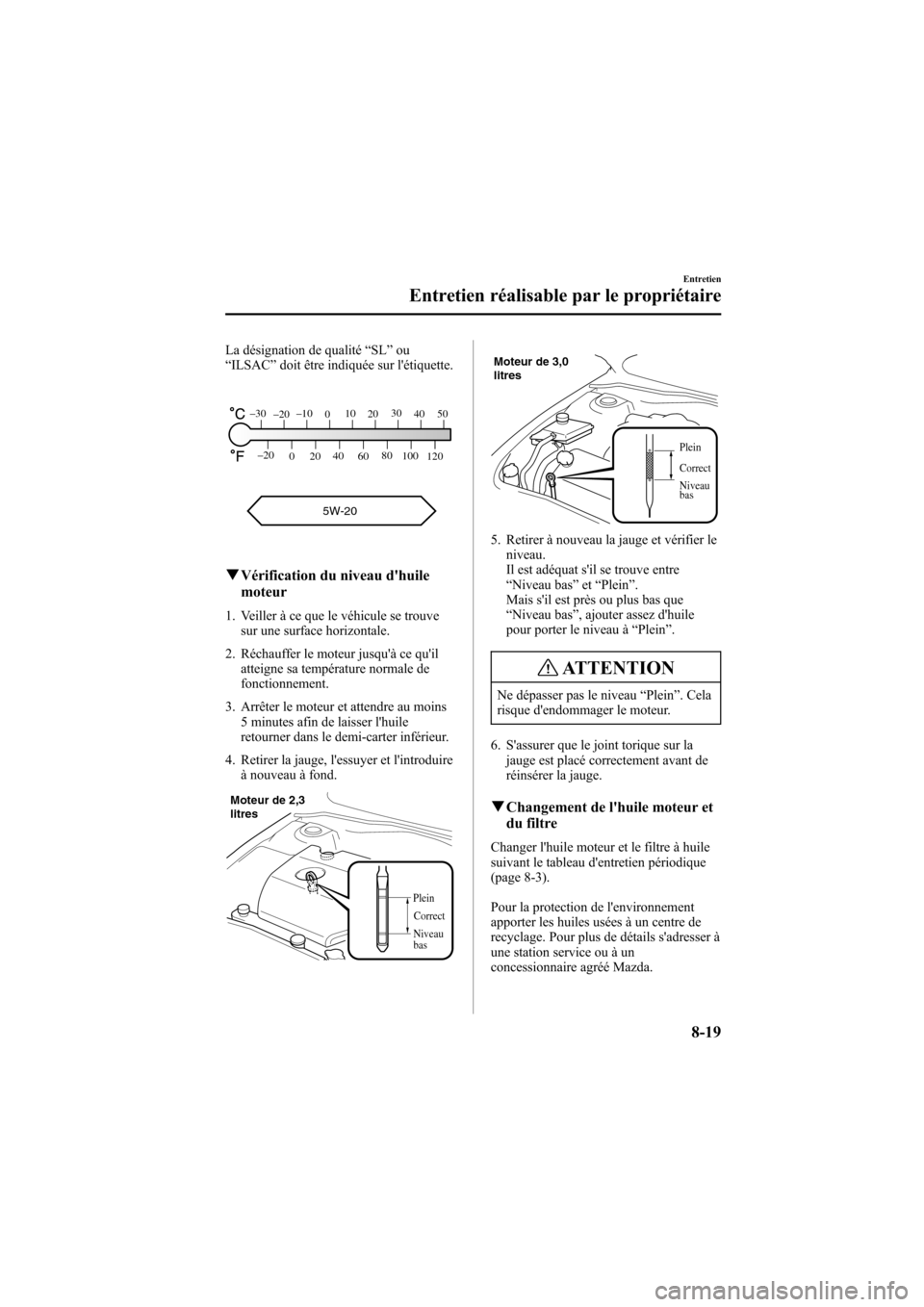

La désignation de qualité“SL”ou
“ILSAC”doit être indiquée sur l'étiquette.
5W-20
120 100 80
60 40
20
0 –20
50 40 30
20 10
0 –10
–20 –30
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Moteur de 2,3
litres
Niveau
bas
Moteur de 3,0
litres
Plein
Correct
Niveau
bas
5. Retirer à nouveau la jauge et vérifier le
niveau.
Il est adéquat s'il se trouve entre
“Niveau bas”et“Plein”.
Mais s'il est près ou plus bas que
“Niveau bas”, ajouter assez d'huile
pour porter le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
qChangement de l'huile moteur et
du filtre
Changer l'huile moteur et le filtre à huile
suivant le tableau d'entretien périodique
(page 8-3).
Pour la protection de l'environnement
apporter les huiles usées à un centre de
recyclage. Pour plus de détails s'adresser à
une station service ou à un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-19
Mazda6_8U67-EC-05F_Edition1 Page311
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (312,1)

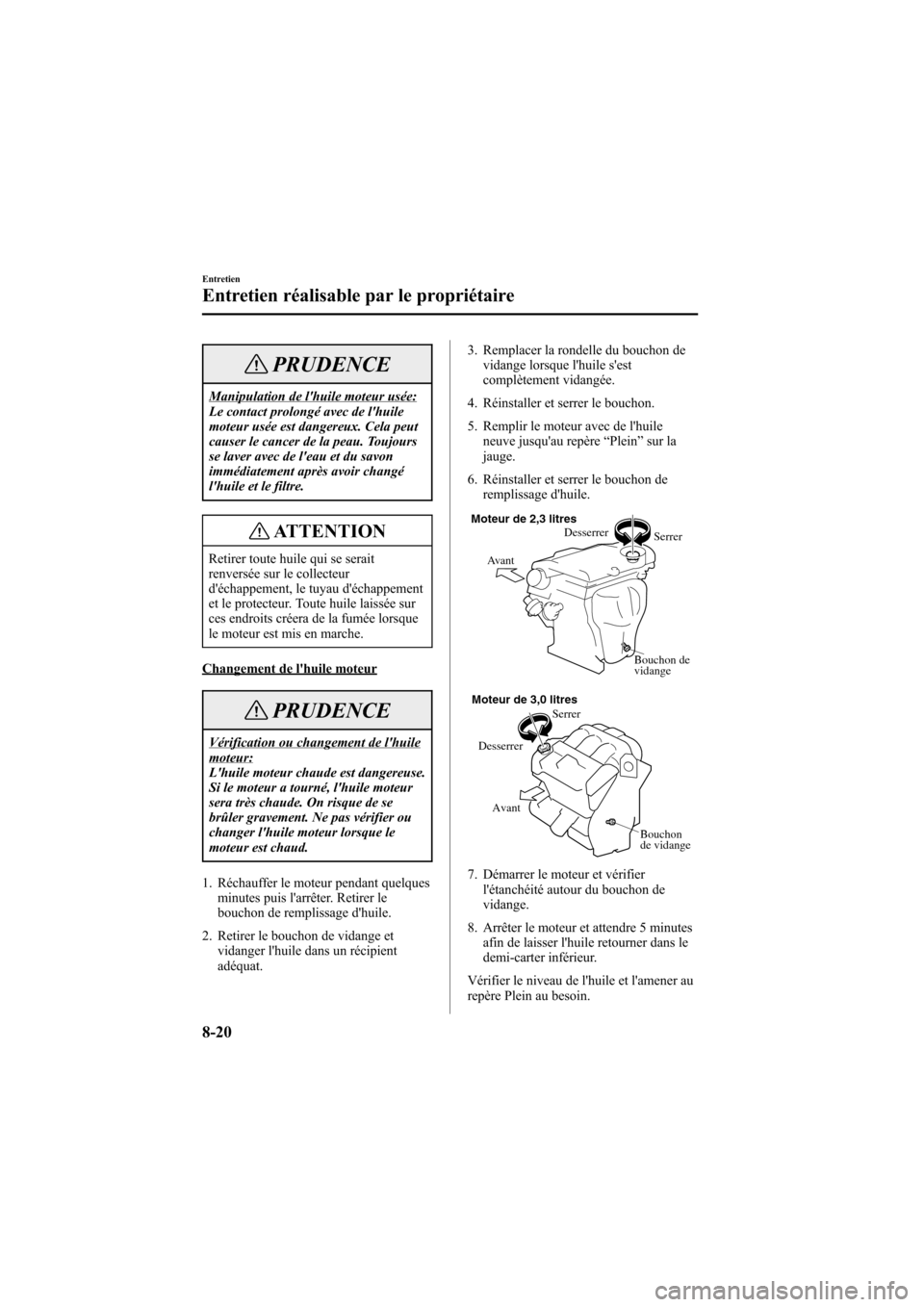

PRUDENCE
Manipulation de l'huile moteur usée:
Le contact prolongé avec de l'huile
moteur usée est dangereux. Cela peut
causer le cancer de la peau. Toujours
se laver avec de l'eau et du savon
immédiatement après avoir changé
l'huile et le filtre.
ATTENTION
Retirer toute huile qui se serait
renversée sur le collecteur
d'échappement, le tuyau d'échappement
et le protecteur. Toute huile laissée sur
ces endroits créera de la fumée lorsque
le moteur est mis en marche.
Changement de l'huile moteur
PRUDENCE
Vérification ou changement de l'huilemoteur:
L'huile moteur chaude est dangereuse.
Si le moteur a tourné, l'huile moteur
sera très chaude. On risque de se
brûler gravement. Ne pas vérifier ou
changer l'huile moteur lorsque le
moteur est chaud.
1. Réchauffer le moteur pendant quelques
minutes puis l'arrêter. Retirer le
bouchon de remplissage d'huile.
2. Retirer le bouchon de vidange et
vidanger l'huile dans un récipient
adéquat.3. Remplacer la rondelle du bouchon de
vidange lorsque l'huile s'est
complètement vidangée.
4. Réinstaller et serrer le bouchon.
5. Remplir le moteur avec de l'huile
neuve jusqu'au repère“Plein”sur la
jauge.
6. Réinstaller et serrer le bouchon de
remplissage d'huile.
Moteur de 2,3 litres
Desserrer
Serrer
Bouchon de
vidange Avant
Bouchon
de vidange Avant DesserrerSerrer Moteur de 3,0 litres
7. Démarrer le moteur et vérifier
l'étanchéité autour du bouchon de
vidange.
8. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
demi-carter inférieur.
Vérifier le niveau de l'huile et l'amener au
repère Plein au besoin.
8-20
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page312
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (313,1)
Moteur de 2,3 litres
Avec remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 4,3 (4,5, 3,8)
Sans remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 3,9 (4,1, 3,4)
Moteur de 3,0 litres
Avec remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 5,7 (6,0, 5,0)
Sans remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 5,2 (5,5, 4,6)
REMARQUE
lLes contenances d'huile moteur
indiquées sont à titre de référence
uniquement. Los de l'appoint ou du
changement d'huile moteur, vérifier
le niveau d'huile moteur à l'aide de la
jauge.
lN'utiliser que l'huile moteur spécifiée
(page 10-4).
Remplacement du filtre à huile
Etant donné qu'un outil spécial est
nécessaire pour serrer le filtre, un
concessionnaire agréé Mazda devrait être
chargé de l'opération.
Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Moteur chaud:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes dans
le compartiment moteur peuvent être
très chaudes. On risque de se brûler.
Inspecter avec précautions le liquide
de refroidissement dans le réservoir de
liquide de refroidissement, mais ne pas
l'ouvrir. Ne pas utiliser une allumette
ou autre flamme vive dans le
compartiment moteur. NE PAS FAIRE
L'APPOINT DE LIQUIDE DE
REFROIDISSEMENT LORSQUE
LE MOTEUR EST CHAUD.
Inspection du ventilateur derefroidissement et du moteur:
L'inspection du moteur avec le
contacteur d'allumage à la position
ON est dangereuse. Le ventilateur de
refroidissement peut se mettre à
fonctionner soudainement même
lorsque le moteur ne tourne pas. On
risque de subir de graves blessures
causées par le ventilateur. Tourner le
contacteur d'allumage à la position
OFF et retirer la clé du contact lors de
l'inspection du moteur.
Entretien
Entretien réalisable par le propriétaire
8-21
Mazda6_8U67-EC-05F_Edition1 Page313
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (314,1)
PRUDENCE
Bouchon du circuit derefroidissement:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de
graves blessures. Ne pas retirer le
bouchon du circuit de refroidissement
lorsque le moteur et le radiateur sont
chauds.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une
région où la température risque de
descendre en dessous de 0 °C (32 °F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.Le liquide doit remplir le radiateur et être
entre les repères FULL (plein) ou F, et
LOW (niveau bas) ou L dans le réservoir
lorsque le moteur est froid.
Moteur de 2,3 litres
Moteur de 3,0
litres
Si le niveau se trouve au niveau ou à
proximité du repère LOW ou L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère FULL ou
F.
ATTENTION
Le liquide de refroidissement abîme la
peinture.
Rincer immédiatement tout liquide qui
s'est renversé.
8-22
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page314
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (315,1)
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
qChangement du liquide de
refroidissement
Le changement du liquide de
refroidissement doit être effectué en
fonction du tableau d'entretien périodique
(page 8-3).
ATTENTION
lN'utiliser que de l'eau douce
(déminéralisée) pour le mélange de
liquide de refroidissement. De l'eau
contenant des minéraux diminue
l'efficacité du liquide de
refroidissement.
lNe pas ajouter de l'eau uniquement.
Toujours ajouter le mélange correct
de liquide de refroidissement.
lLe moteur du véhicule comporte des
pièces en aluminium et elles doivent
être protégées par un liquide à
l'éthylène-glycol afin d'éviter qu'elles
ne soient endommagées par la
corrosion ou le gel.
lNE PAS UTILISER de liquide de
refroidissement contenant de l'alcool,
du méthanol, du borate ou du
silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
ATTENTION
lNE PAS MELANGER d'alcool ou
de méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
lNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.
REMARQUE
Si l'indication“FL22”apparaît sur ou
près du bouchon du système de
refroidissement, utiliser un liquide de
refroidissement de type FL22. Si un
liquide de refroidissement d'un autre
type que le FL22 est utilisé, il doit être
remplacé à plus bref intervalle que ceux
spécifiés selon l'entretien périodique
(page 8-3).
Entretien
Entretien réalisable par le propriétaire
8-23
Mazda6_8U67-EC-05F_Edition1 Page315
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (316,1)
Sauf type FL22
Pour le pourcentage du mélange:
ProtectionVolume
AntigelEau
déminérali-
sée
Au-dessus de_
16°C
(3°F)35% 65%
Au-dessus de_
26°C
(_
15°F)45% 55%
Au-dessus de_
40°C
(_
40°F)55% 45%
Type FL22
La concentration du liquide de
refroidissement de moteur de type FL22 a
été préréglée en usine. Utiliser le produit
tel quel, sans le diluer.
Pour changer le liquide derefroidissement
PRUDENCE
Retrait du bouchon du circuit derefroidissement:
Le fait de retirer le bouchon du circuit
de refroidissement lorsque le moteur
est en marche ou chaud est
dangereux. Ceci peut endommager le
circuit de refroidissement et le moteur,
et du liquide de refroidissement
bouillant et de la vapeur peuvent
gicler et causer de graves blessures.
Arrêter le moteur et attendre qu'il se
refroidisse. Même à ce stade, faire très
attention lors du retrait du bouchon
du circuit de refroidissement.
Enrouler un chiffon épais autour du
bouchon et le tourner lentement dans
le sens contraire des aiguilles d'une
montre jusqu'en première butée
(moteur de 3,0 litres) ou d'environ
deux tours et demi (moteur de 2,3
litres).
Reculer pendant que la pression se
détend. Lorsque toute la pression est
partie, appuyer sur le bouchon
(moteur de 3,0 litres)―toujours à
l'aide d'un chiffon―le tourner et le
retirer.
1. S'assurer que le moteur ne tourne pas et
qu'il s'est refroidi.
8-24
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page316
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (317,1)

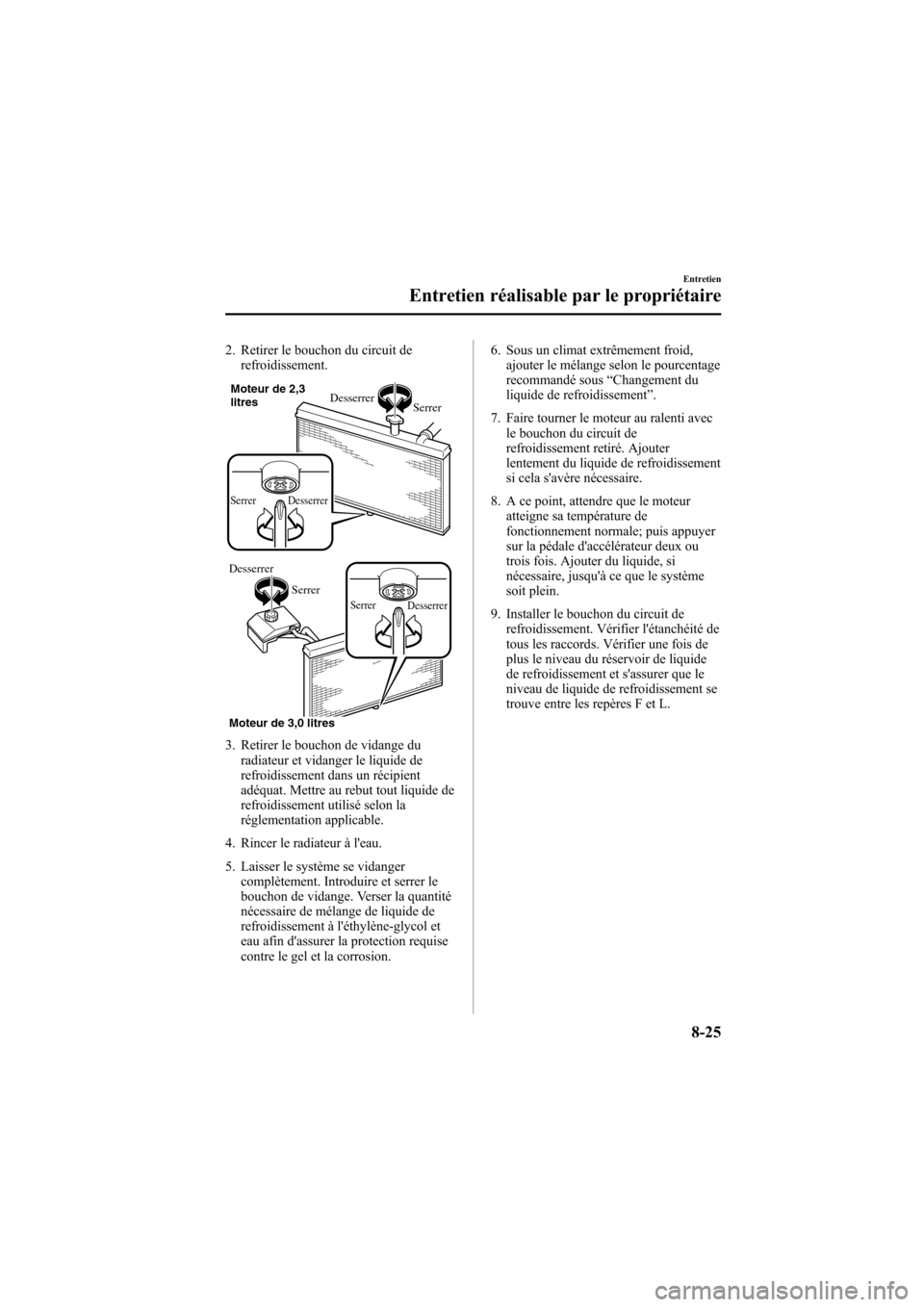

2. Retirer le bouchon du circuit de
refroidissement.
Moteur de 2,3
litresDesserrer
Serrer
Desserrer Serrer
Moteur de 3,0 litres Desserrer
Serrer
Serrer
Desserrer
3. Retirer le bouchon de vidange du
radiateur et vidanger le liquide de
refroidissement dans un récipient
adéquat. Mettre au rebut tout liquide de
refroidissement utilisé selon la
réglementation applicable.
4. Rincer le radiateur à l'eau.
5. Laisser le système se vidanger
complètement. Introduire et serrer le
bouchon de vidange. Verser la quantité
nécessaire de mélange de liquide de
refroidissement à l'éthylène-glycol et
eau afin d'assurer la protection requise
contre le gel et la corrosion.6. Sous un climat extrêmement froid,
ajouter le mélange selon le pourcentage
recommandé sous“Changement du
liquide de refroidissement”.
7. Faire tourner le moteur au ralenti avec
le bouchon du circuit de
refroidissement retiré. Ajouter
lentement du liquide de refroidissement
si cela s'avère nécessaire.
8. A ce point, attendre que le moteur
atteigne sa température de
fonctionnement normale; puis appuyer
sur la pédale d'accélérateur deux ou
trois fois. Ajouter du liquide, si
nécessaire, jusqu'à ce que le système
soit plein.
9. Installer le bouchon du circuit de
refroidissement. Vérifier l'étanchéité de
tous les raccords. Vérifier une fois de
plus le niveau du réservoir de liquide
de refroidissement et s'assurer que le
niveau de liquide de refroidissement se
trouve entre les repères F et L.
Entretien
Entretien réalisable par le propriétaire
8-25
Mazda6_8U67-EC-05F_Edition1 Page317
Thursday, June 9 2005 12:12 AM
Form No.8U67-EC-05F

Black plate (318,1)
Liquide de frein/embrayage
qVérification du niveau de liquide
de frein/embrayage
Les freins et l'embrayage utilisent le
liquide du même réservoir.
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Ceci est une condition normale associée à
l'usure de garnitures des freins et
d'embrayage. Si le niveau du liquide est
excessivement bas, faire vérifier le circuit
de freinage/embrayage par un
concessionnaire agréé Mazda.
qAppoint de liquide de frein/
embrayage
PRUDENCE
Liquide de frein renversé:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de l'eau
et consulter un médecin. Du liquide de
frein renversé sur un moteur chaud
peut causer un incendie. Faire
attention de ne pas renverser de
liquide de frein sur soi ou sur le
moteur.
Niveau bas de liquide de frein/embrayage:
Si le niveau du liquide de frein/
embrayage est bas cela est dangereux.
Un niveau bas peut indiquer une
usure des plaquettes de frein ou une
fuite du système de freinage. Les
freins risquent de ne pas fonctionner
et cela peut causer un accident. Si l'on
remarque que le niveau est bas, faire
vérifier les freins et l'embrayage.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
8-26
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page318
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (319,1)
ATTENTION
lLe liquide de frein/embrayage
endommage les surfaces peintes. Si
du liquide de frein/embrayage entre
en contact avec une surface peinte,
l'essuyer immédiatement.
lL'utilisation d'un liquide de frein/
embrayage autre que celui spécifié
(page 10-4) endommagera les
systèmes. Le mélange de liquides
différents peut aussi endommager les
systèmes.
Si l'on doit rajouter fréquemment du
liquide de frein/embrayage,
s'adresser à un concessionnaire agréé
Mazda.
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe de
direction assistée, ne pas utiliser le
véhicule pour de longues périodes si le
niveau de liquide de direction assistée
est bas.
REMARQUE
Utiliser le liquide de direction assistée
spécifié (page 10-4).
Moteur de 2,3 litres
Vérifier le niveau du liquide de direction
assistée dans le réservoir à chaque
changement d'huile, avec le moteur arrêté
et froid. Ajouter du liquide au besoin; il
n'est pas nécessaire de changer le liquide
périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Entretien
Entretien réalisable par le propriétaire
8-27
Mazda6_8U67-EC-05F_Edition1 Page319
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (320,1)
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
Moteur de 3,0 litres
Vérifier le niveau du liquide lors de
chaque vidange d'huile moteur. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Niveau
basCorrect Rapide
Desserrer
Serrer
Le niveau doit se trouver entre les repères
HetL.
Vérifier les durites et tuyaux pour fuites
ou dommages.
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic, et appliquer fermement le frein
de stationnement.
2. Arrêter le moteur et attendre qu'il se
refroidisse.
3. Retirer le bouchon de remplissage et la
jauge.
4. Bien les essuyer, puis les remettre en
place.
5. Retirer à nouveau le bouchon et
vérifier le niveau.6. Le niveau doit être entre H et L.
Ajouter du liquide si nécessaire.
Ne pas remplir à l'excès.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
8-28
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page320
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F
