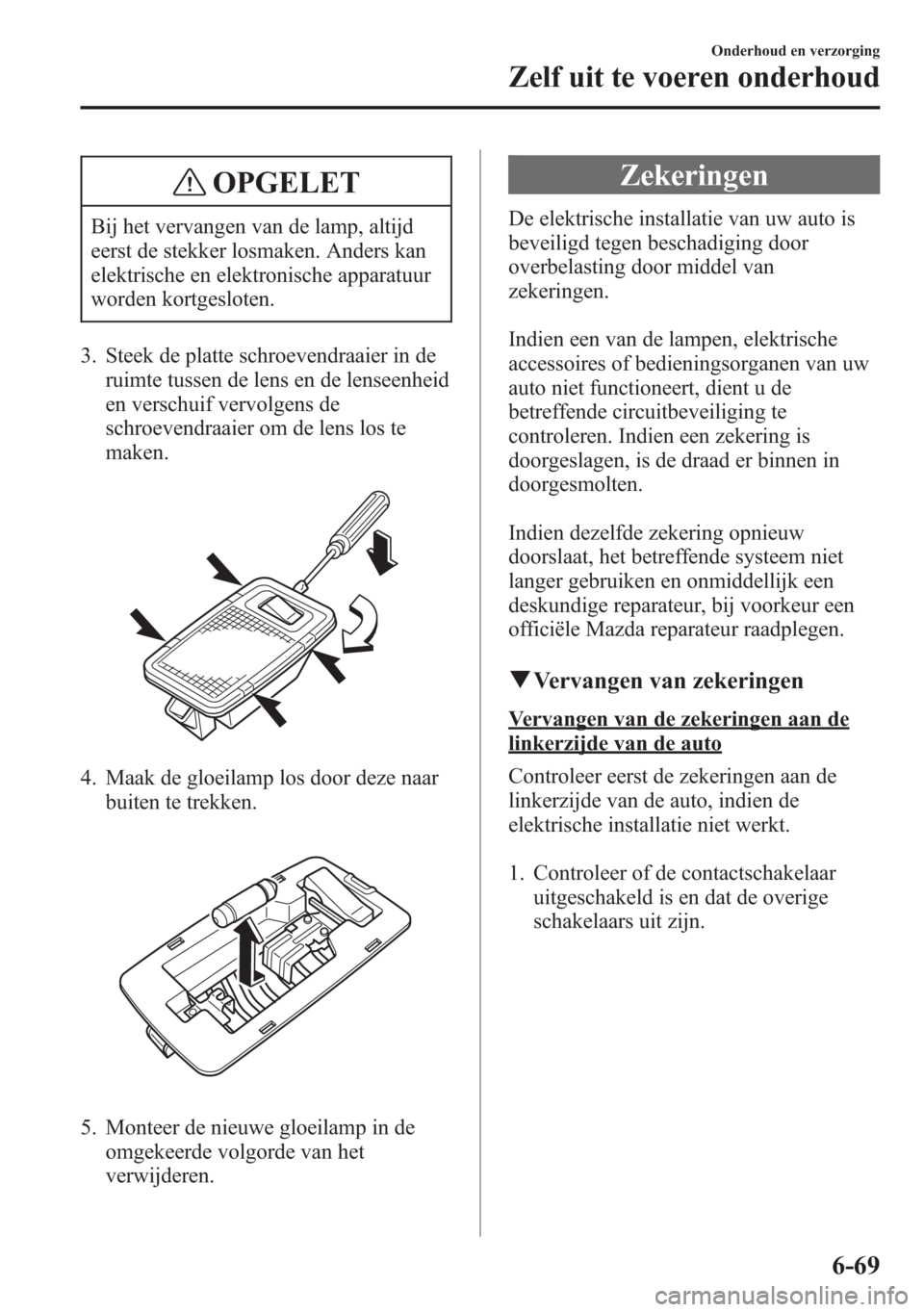

OPGELET
Bij het vervangen van de lamp, altijd
eerst de stekker losmaken. Anders kan
elektrische en elektronische apparatuur
worden kortgesloten.
3. Steek de platte schroevendraaier in de
ruimte tussen de lens en de lenseenheid
en verschuif vervolgens de
schroevendraaier om de lens los te
maken.
4. Maak de gloeilamp los door deze naar
buiten te trekken.
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Zekeringen
De elektrische installatie van uw auto is
beveiligd tegen beschadiging door
overbelasting door middel van
zekeringen.
Indien een van de lampen, elektrische
accessoires of bedieningsorganen van uw
auto niet functioneert, dient u de
betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.
Indien dezelfde zekering opnieuw
doorslaat, het betreffende systeem niet
langer gebruiken en onmiddellijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur raadplegen.
qVervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan de
linkerzijde van de auto, indien de
elektrische installatie niet werkt.
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-69

2. Open de kap van het zekeringenpaneel.
3. Trek de zekering recht uit met behulp
van de zekeringtrekker welke
aangebracht is op het zekeringenblok
in de motorruimte.
4. Controleer de zekering en vervang
deze als deze is doorgeslagen.
NormaalDoorgeslagen
5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats en
controleer of deze goed in de klemmen
vastzit. Als dit niet het geval is, de
zekering door een deskundige
reparateur laten installeren. Bij
voorkeur een officiële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door een
originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen of
andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
6-70
Onderhoud en verzorging
Zelf uit te voeren onderhoud

2. Verwijder de kap van het
zekeringenblok.
3. Indien een zekering behalve de MAIN
zekering is doorgeslagen, dient deze
vervangen te worden door een nieuwe
van hetzelfde amperage.
Normaal
Doorgeslagen
WAARSCHUWING
De hoofdzekering niet zelf vervangen.
Laat het vervangen van de zekering
over een aan officiële Mazda
reparateur:
Het zelf vervangen van de zekering is
gevaarlijk, omdat de MAIN zekering
een hoogspanningszekering is. Als de
zekering op onjuiste wijze wordt
vervangen, kan dit een elektrische
schok of kortsluiting veroorzaken en
brand teweeg brengen.
4. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-71

qBeschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 ADD FAN GE 30 A Koelventilator
í
2 IG2 30 A Voor beveiliging van diverse circuits
3 INJECTOR 30 A Motorbesturingssysteemí
4 FAN DE 40 A Koelventilatorí
5 P.WINDOW1 30 A Elektrische ruitbedieningí
6―― ―
7 ADD FAN DE 40 A Koelventilatorí
8 EVVT 20 A Motorbesturingssysteemí
9 DEFOG 40 A Achterruitverwarming
10 DCDC DE 40 A Voor beveiliging van diverse circuitsí
11 FAN GE 30 A Koelventilatorí
12 EPB L 20 A Elektrische handrem (Links)
13 AUDIO 40 A Audio-installatie
14 EPB R 20 A Elektrische handrem (Rechts)
15 ENG.MAIN 40 A Motorbesturingssysteem
16 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
17
50 A Voor beveiliging van diverse circuitsí
6-72
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
18 WIPER 20 A Voorruitenwisser en ruitensproeier
19 HEATER 40 A Airconditioning
20 DCDC REG 30 A Voor beveiliging van diverse circuits
í
21 ENGINE.IG1 7,5 A Motorbesturingssysteem
22 C/U IG1 15 A Voor beveiliging van diverse circuits
23H/L LOW L
HID L15 A Koplamp (dimlicht) (Links)
24 H/L LOW R 15 A Koplamp (dimlicht) (Rechts)
25 ENGINE3 15 A Motorbesturingssysteem
26 ENGINE2 15 A Motorbesturingssysteem
27 ENGINE1 15 A Motorbesturingssysteem
28 AT 15 A Transmissieregelsysteem
í, contactschakelaar
29 H/CLEAN 20 A Koplampsproeierí
30 A/C 7,5 A Airconditioning
31 AT PUMP 15 A Transmissiebesturingssysteemí
32 STOP 10 A Remlichten, mistlamp achterí
33 R.WIPER 15 A Achterruitenwisserí
34 H/L HI 20 A Koplampen (grootlicht)
35 HID R 15 A―
36 FOG 15 A Mistlampen voor
í
377,5 A Motorbesturingssysteem
38 AUDIO2 7,5 A Audio-installatie
39 GLOW SIG 5 A Motorbesturingssysteem
í
40 METER2 7,5 A Instrumentengroepí
41 METER1 10 A Instrumentengroep
42 SRS1 7,5 A Airbag
43 BOSE 25 A Model uitgerust met Bose
®geluidsinstallatieí
44 AUDIO1 15 A Audio-installatie
45 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
46 FUEL PUMP 15 A Brandstofsysteem
í
47 FUEL WARM 25 A Brandstofverwarmerí
48 TAIL 15 A Achterlichten, kentekenplaatlampen
49 FUEL PUMP2 25 A―
50 HAZARD 25 AWaarschuwingsknipperlichten, richtingaanwijzers, achterlichten,
positielampen, kentekenplaatverlichting
51 DRL 15 A―
52 R.OUTLET2 15 A Stekkerbussen voor accessoires
53 HORN 15 A Claxon
54 ROOM 15 A Plafondlamp
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-73íBepaalde modellen.

Zekeringenblok (Linkerzijde)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 P.SEAT D 30 A Elektrische zittingafstelling
í
2 P.WINDOW3 30 A Elektrische ruitbediening
3 R.OUTLET3 15 A―
4 P.WINDOW2 25 A Elektrische ruitbediening
5 SRS2/ESCL 15 A Elektronische stuurvergrendeling
6 D.LOCK 25 A Centrale portiervergrendeling
7 SEAT WARM 20 A Stoelverwarming
í
8 SUNROOF 10 A Schuifdakí
9 F.OUTLET 15 A Stekkerbussen voor accessoires
10 MIRROR 7,5 A Elektrisch bediende buitenspiegels
11 R.OUTLET1 15 A Stekkerbussen voor accessoires
í
12―― ―
13―― ―
14―― ―
15―― ―
16―― ―
17 M.DEF 7,5 A Spiegelverwarming
í
18 R.SEAT WARM 20 A Stoelverwarmingí
19 R.SHADE 7,5 A Achterste zonneschermí
6-74
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

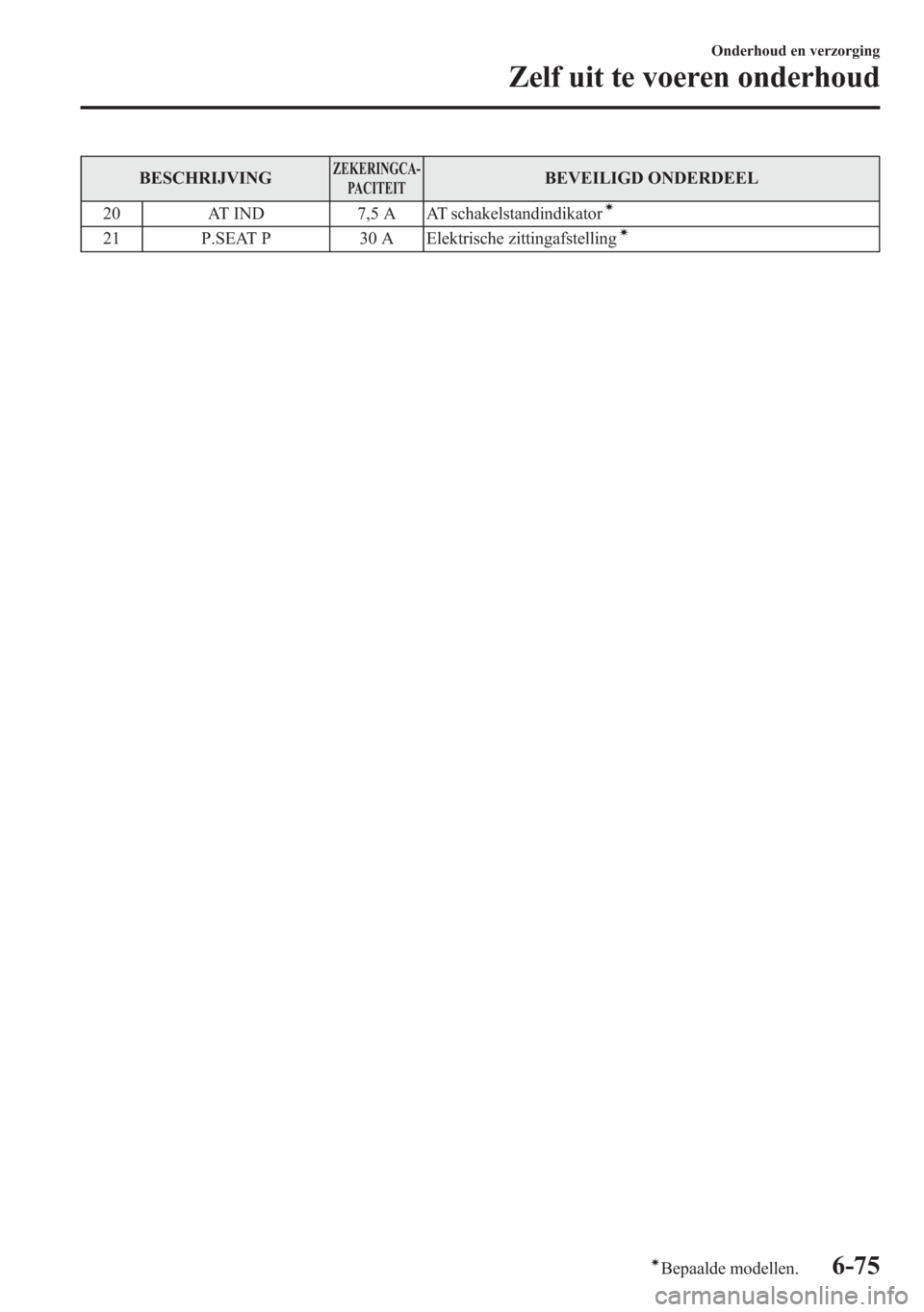

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
20 AT IND 7,5 A AT schakelstandindikator
í
21 P.SEAT P 30 A Elektrische zittingafstellingí
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-75íBepaalde modellen.

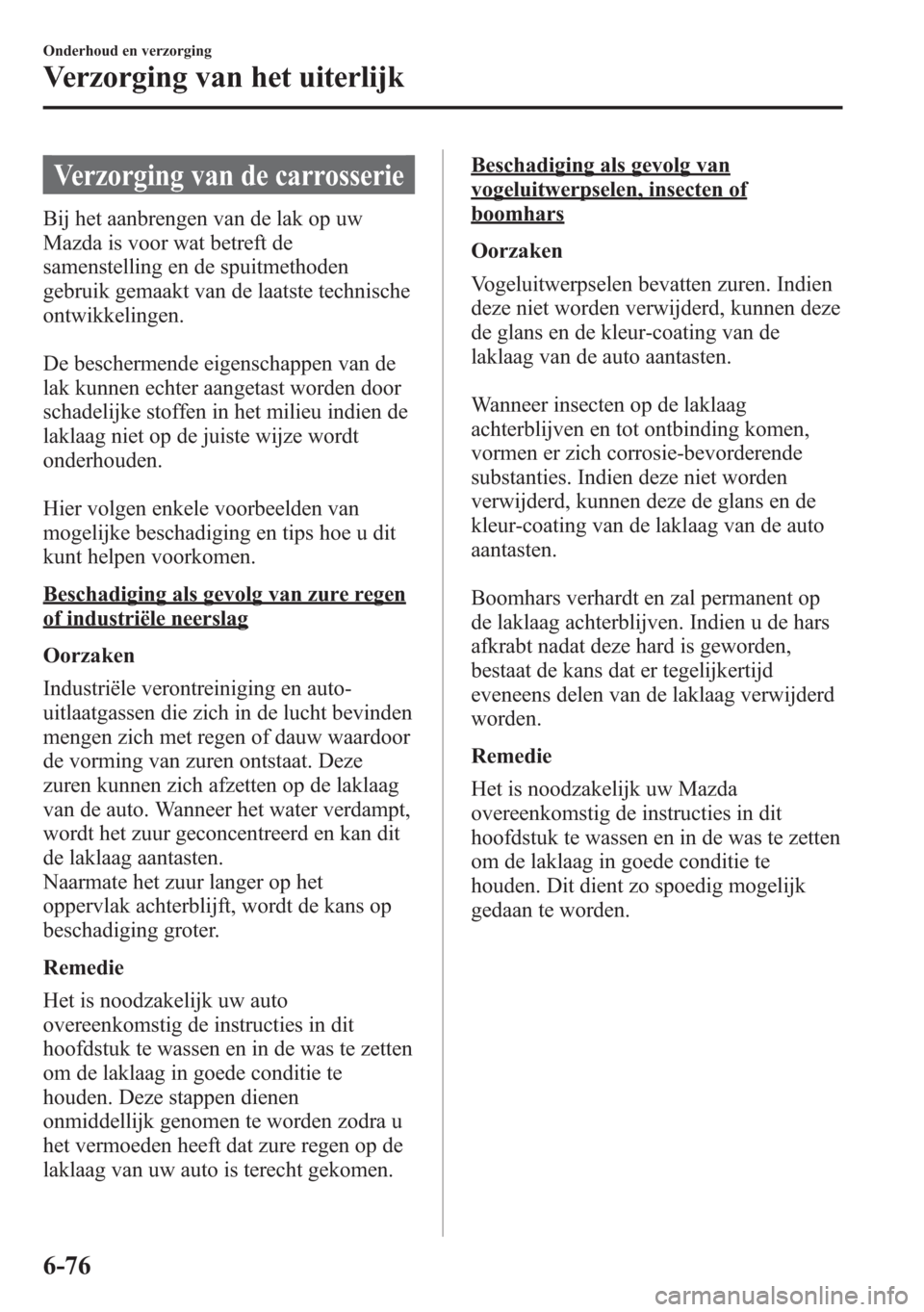

Verzorging van de carrosserie
Bij het aanbrengen van de lak op uw
Mazda is voor wat betreft de
samenstelling en de spuitmethoden
gebruik gemaakt van de laatste technische
ontwikkelingen.
De beschermende eigenschappen van de
lak kunnen echter aangetast worden door
schadelijke stoffen in het milieu indien de
laklaag niet op de juiste wijze wordt
onderhouden.
Hier volgen enkele voorbeelden van
mogelijke beschadiging en tips hoe u dit
kunt helpen voorkomen.
Beschadiging als gevolg van zure regen
of industriële neerslag
Oorzaken
Industriële verontreiniging en auto-
uitlaatgassen die zich in de lucht bevinden
mengen zich met regen of dauw waardoor
de vorming van zuren ontstaat. Deze
zuren kunnen zich afzetten op de laklaag
van de auto. Wanneer het water verdampt,
wordt het zuur geconcentreerd en kan dit
de laklaag aantasten.
Naarmate het zuur langer op het
oppervlak achterblijft, wordt de kans op
beschadiging groter.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Deze stappen dienen
onmiddellijk genomen te worden zodra u
het vermoeden heeft dat zure regen op de
laklaag van uw auto is terecht gekomen.
Beschadiging als gevolg van
vogeluitwerpselen, insecten of
boomhars
Oorzaken
Vogeluitwerpselen bevatten zuren. Indien
deze niet worden verwijderd, kunnen deze
de glans en de kleur-coating van de
laklaag van de auto aantasten.
Wanneer insecten op de laklaag
achterblijven en tot ontbinding komen,
vormen er zich corrosie-bevorderende
substanties. Indien deze niet worden
verwijderd, kunnen deze de glans en de
kleur-coating van de laklaag van de auto
aantasten.
Boomhars verhardt en zal permanent op
de laklaag achterblijven. Indien u de hars
afkrabt nadat deze hard is geworden,
bestaat de kans dat er tegelijkertijd
eveneens delen van de laklaag verwijderd
worden.
Remedie
Het is noodzakelijk uw Mazda
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Dit dient zo spoedig mogelijk
gedaan te worden.
6-76
Onderhoud en verzorging
Verzorging van het uiterlijk

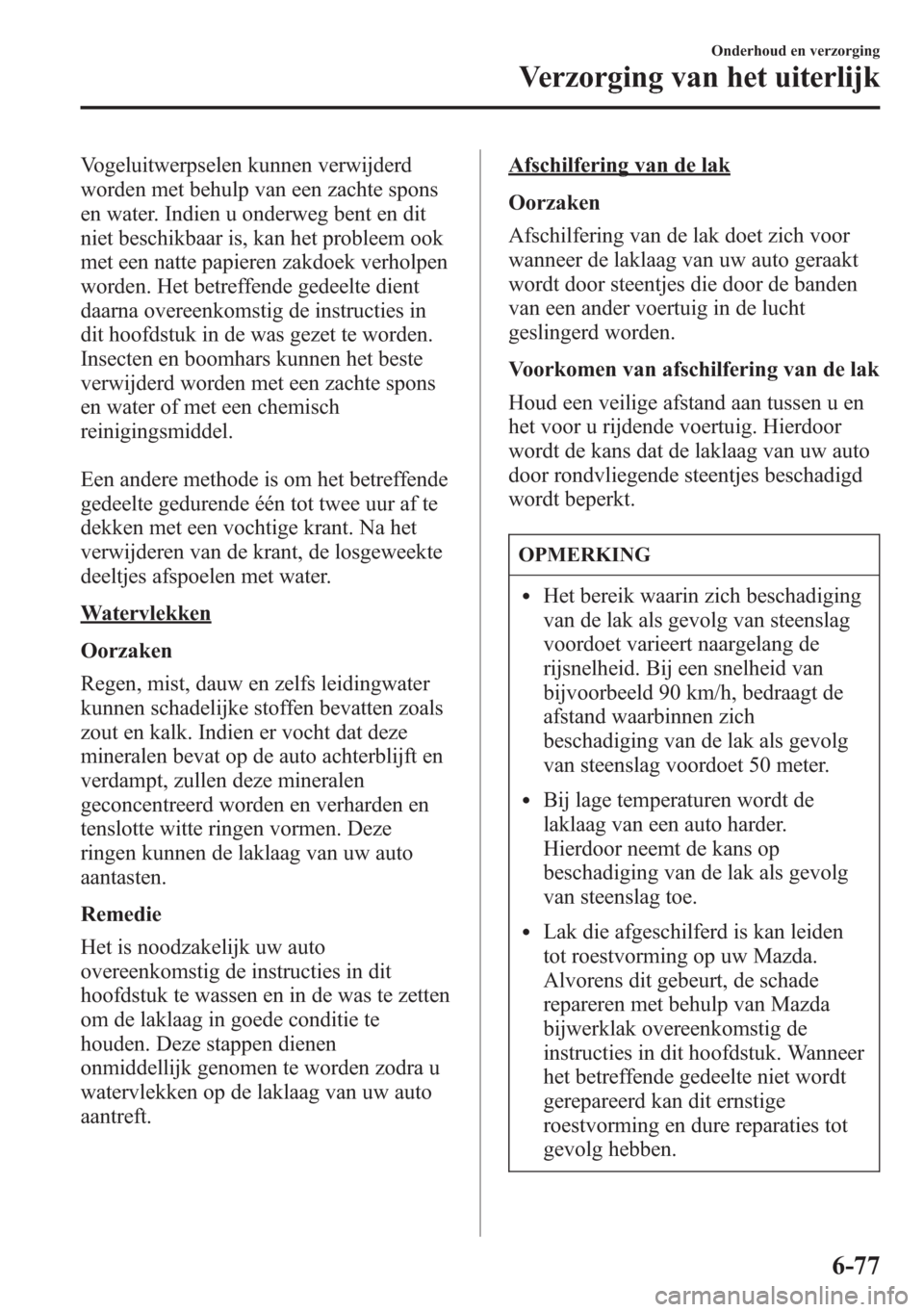

Vogeluitwerpselen kunnen verwijderd
worden met behulp van een zachte spons
en water. Indien u onderweg bent en dit
niet beschikbaar is, kan het probleem ook
met een natte papieren zakdoek verholpen
worden. Het betreffende gedeelte dient
daarna overeenkomstig de instructies in
dit hoofdstuk in de was gezet te worden.
Insecten en boomhars kunnen het beste
verwijderd worden met een zachte spons
en water of met een chemisch
reinigingsmiddel.
Een andere methode is om het betreffende
gedeelte gedurende één tot twee uur af te
dekken met een vochtige krant. Na het
verwijderen van de krant, de losgeweekte
deeltjes afspoelen met water.
Watervlekken
Oorzaken
Regen, mist, dauw en zelfs leidingwater
kunnen schadelijke stoffen bevatten zoals
zout en kalk. Indien er vocht dat deze
mineralen bevat op de auto achterblijft en
verdampt, zullen deze mineralen
geconcentreerd worden en verharden en
tenslotte witte ringen vormen. Deze
ringen kunnen de laklaag van uw auto
aantasten.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te
houden. Deze stappen dienen
onmiddellijk genomen te worden zodra u
watervlekken op de laklaag van uw auto
aantreft.
Afschilfering van de lak
Oorzaken
Afschilfering van de lak doet zich voor
wanneer de laklaag van uw auto geraakt
wordt door steentjes die door de banden
van een ander voertuig in de lucht
geslingerd worden.
Voorkomen van afschilfering van de lak
Houd een veilige afstand aan tussen u en
het voor u rijdende voertuig. Hierdoor
wordt de kans dat de laklaag van uw auto
door rondvliegende steentjes beschadigd
wordt beperkt.
OPMERKING
lHet bereik waarin zich beschadiging
van de lak als gevolg van steenslag
voordoet varieert naargelang de
rijsnelheid. Bij een snelheid van
bijvoorbeeld 90 km/h, bedraagt de
afstand waarbinnen zich
beschadiging van de lak als gevolg
van steenslag voordoet 50 meter.
lBij lage temperaturen wordt de
laklaag van een auto harder.
Hierdoor neemt de kans op
beschadiging van de lak als gevolg
van steenslag toe.
lLak die afgeschilferd is kan leiden
tot roestvorming op uw Mazda.
Alvorens dit gebeurt, de schade
repareren met behulp van Mazda
bijwerklak overeenkomstig de
instructies in dit hoofdstuk. Wanneer
het betreffende gedeelte niet wordt
gerepareerd kan dit ernstige
roestvorming en dure reparaties tot
gevolg hebben.
Onderhoud en verzorging
Verzorging van het uiterlijk
6-77

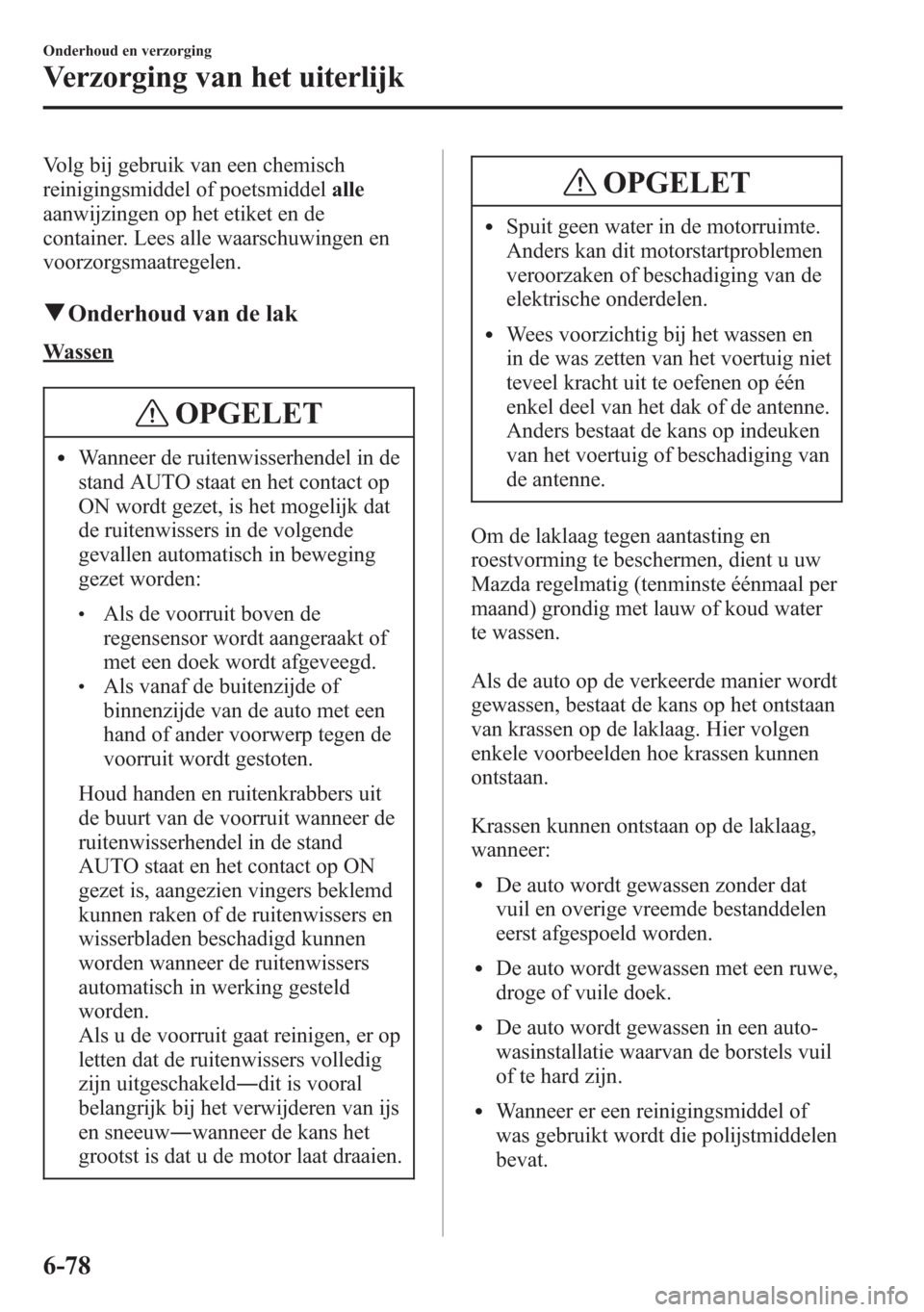

Volg bij gebruik van een chemisch
reinigingsmiddel of poetsmiddelalle
aanwijzingen op het etiket en de
container. Lees alle waarschuwingen en
voorzorgsmaatregelen.
qOnderhoud van de lak
Wassen
OPGELET
lWanneer de ruitenwisserhendel in de
stand AUTO staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:
lAls de voorruit boven de
regensensor wordt aangeraakt of
met een doek wordt afgeveegd.
lAls vanaf de buitenzijde of
binnenzijde van de auto met een
hand of ander voorwerp tegen de
voorruit wordt gestoten.
Houd handen en ruitenkrabbers uit
de buurt van de voorruit wanneer de
ruitenwisserhendel in de stand
AUTO staat en het contact op ON
gezet is, aangezien vingers beklemd
kunnen raken of de ruitenwissers en
wisserbladen beschadigd kunnen
worden wanneer de ruitenwissers
automatisch in werking gesteld
worden.
Als u de voorruit gaat reinigen, er op
letten dat de ruitenwissers volledig
zijn uitgeschakeld―dit is vooral
belangrijk bij het verwijderen van ijs
en sneeuw―wanneer de kans het
grootst is dat u de motor laat draaien.
OPGELET
lSpuit geen water in de motorruimte.
Anders kan dit motorstartproblemen
veroorzaken of beschadiging van de
elektrische onderdelen.
lWees voorzichtig bij het wassen en
in de was zetten van het voertuig niet
teveel kracht uit te oefenen op één
enkel deel van het dak of de antenne.
Anders bestaat de kans op indeuken
van het voertuig of beschadiging van
de antenne.
Om de laklaag tegen aantasting en
roestvorming te beschermen, dient u uw
Mazda regelmatig (tenminste éénmaal per
maand) grondig met lauw of koud water
te wassen.
Als de auto op de verkeerde manier wordt
gewassen, bestaat de kans op het ontstaan
van krassen op de laklaag. Hier volgen
enkele voorbeelden hoe krassen kunnen
ontstaan.
Krassen kunnen ontstaan op de laklaag,
wanneer:
lDe auto wordt gewassen zonder dat
vuil en overige vreemde bestanddelen
eerst afgespoeld worden.
lDe auto wordt gewassen met een ruwe,
droge of vuile doek.
lDe auto wordt gewassen in een auto-
wasinstallatie waarvan de borstels vuil
of te hard zijn.
lWanneer er een reinigingsmiddel of
was gebruikt wordt die polijstmiddelen
bevat.
6-78
Onderhoud en verzorging
Verzorging van het uiterlijk
