Black plate (9,1)
Equipement de l'habitacle (Vue B)
Commandes audio au volant ............................................................................. page 5-59
Systèmes de retenue supplémentaire à coussins d'air ......................................... page 2-46
Interrupteurs de régulateur de vitesses de croisière ........................................... page 4-75
Système de navigation (si le véhicule en est
équipé) ................................................................... Se référer au manuel à volume séparé
Système audio .................................................................................................... page 5-13
Interrupteur de feux de détresse ......................................................................... page 4-59
Système de commande de température ................................................................ page 5-2
Boîte à gants .................................................................................................... page 5-109
Interrupteur de dégivreur de lunette arrière ....................................................... page 4-57
Prise des accessoires ........................................................................................ page 5-105
Levier de changement (Boîte de vitesses manuelle) .......................................... page 4-35
Levier sélecteur (Boîte de vitesses automatique) ............................................... page 4-38
Frein de stationnement ....................................................................................... page 4-64
Interrupteurs de chauffage de siège ..................................................................... page 2-7
Levier de déverrouillage .................................................................................... page 3-27
Poignée de déverrouillage du capot ................................................................... page 6-17
Index illustré
Vue générale de l'habitacle
1-3L'équipement et la position de l'installation varie selon le véhicule CX-5_8CA6-EC-11L_Edition1 Page9
Friday, December 9 2011 4:18 PM
Form No.8CA6-EC-11L

Black plate (280,1)

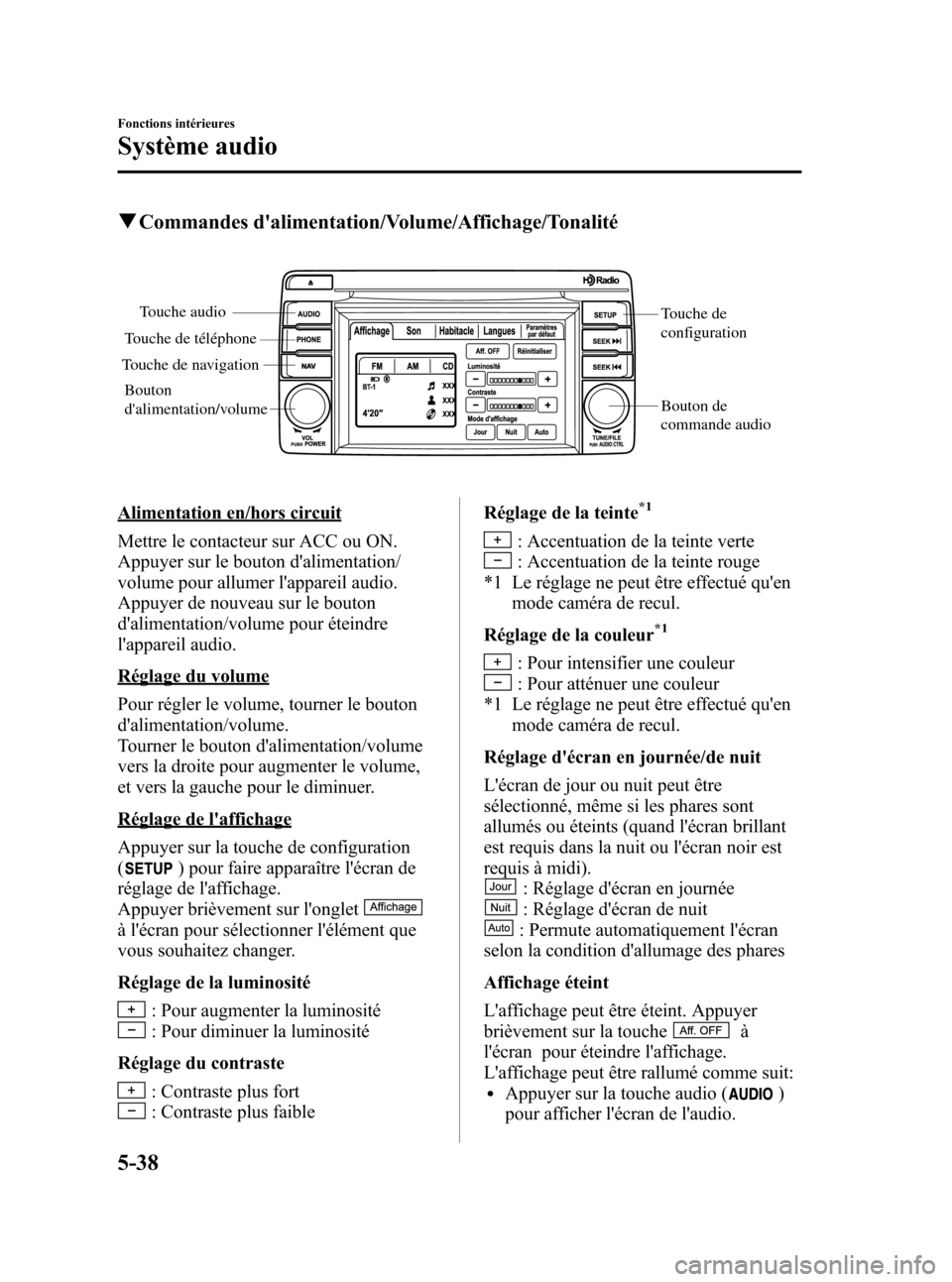

qCommandes d'alimentation/Volume/Affichage/Tonalité
Touche de
configuration
Bouton de
commande audio Touche audio
Touche de téléphone
Touche de navigation
Bouton
d'alimentation/volume
Alimentation en/hors circuit
Mettre le contacteur sur ACC ou ON.
Appuyer sur le bouton d'alimentation/
volume pour allumer l'appareil audio.
Appuyer de nouveau sur le bouton
d'alimentation/volume pour éteindre
l'appareil audio.
Réglage du volume
Pour régler le volume, tourner le bouton
d'alimentation/volume.
Tourner le bouton d'alimentation/volume
vers la droite pour augmenter le volume,
et vers la gauche pour le diminuer.
Réglage de l'affichage
Appuyer sur la touche de configuration
(
) pour faire apparaître l'écran de
réglage de l'affichage.
Appuyer brièvement sur l'onglet
à l'écran pour sélectionner l'élément que
vous souhaitez changer.
Réglage de la luminosité
: Pour augmenter la luminosité
: Pour diminuer la luminosité
Réglage du contraste
: Contraste plus fort
: Contraste plus faibleRéglage de la teinte
*1
: Accentuation de la teinte verte
: Accentuation de la teinte rouge
*1 Le réglage ne peut être effectué qu'en
mode caméra de recul.
Réglage de la couleur
*1
: Pour intensifier une couleur
: Pour atténuer une couleur
*1 Le réglage ne peut être effectué qu'en
mode caméra de recul.
Réglage d'écran en journée/de nuit
L'écran de jour ou nuit peut être
sélectionné, même si les phares sont
allumés ou éteints (quand l'écran brillant
est requis dans la nuit ou l'écran noir est
requis à midi).
: Réglage d'écran en journée
: Réglage d'écran de nuit
: Permute automatiquement l'écran
selon la condition d'allumage des phares
Affichage éteint
L'affichage peut être éteint. Appuyer
brièvement sur la touche
à
l'écran pour éteindre l'affichage.
L'affichage peut être rallumé comme suit:
lAppuyer sur la touche audio ()
pour afficher l'écran de l'audio.
5-38
Fonctions intérieures
Système audio
CX-5_8CA6-EC-11L_Edition1 Page280
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (281,1)
lAppuyer sur la touche de navigation
(
) pour afficher l'écran de la
navigation.
lAppuyer sur la touche de téléphone
(
) pour afficher l'écran de
composition Bluetooth®.lAppuyer sur la touche de configuration
(
) pour afficher l'écran de
configuration du réglage de la
composition.
lAppuyer sur le bouton de commande
audio pour afficher l'écran de
configuration du réglage du son.
lPasser à la position R pour changer le
mode de caméra de recul.
Passer à une position autre que R va
retourner à la condition d'affichage
éteint.
REMARQUE
lQuand une opération automatique audio
comme aller au prochain morceau sur la
liste d'écoute se produit, les informations
concernant l'opération audio sont affichées,
même avec l'écran éteint.
lIl est également possible de désactiver
l'écran à l'aide de la reconnaissance
vocale.
Se référer à Composants à la page 5-82.
Réinitialiser le réglage de l'affichage
Toutes les valeurs de réglage de l'écran
peuvent être réinitialisées à leurs réglages
initiaux.
1. Appuyer brièvement sur la touche
à l'écran.
2. Appuyer brièvement sur la touche
à l'écran.
Réglage du mode audio
Appuyer sur le bouton de commande
audio ou appuyer brièvement sur la
touche
à l'écran pour afficher l'écran
de réglage du son.
Indication Valeur de réglage
Bass
(Son de hauteur basse)
: Accentuation de
hauteur basse
: Réduction de
hauteur basse
Treble
(Son aigu)
: Accentuation des
aigus
: Réduction des
aigus
Fader
(Equilibre du volume
avant/arrière)
: Réduction du
volume du haut-parleur
avant
: Réduction du
volume du haut-parleur
arrière
Balance
(Equilibre du volume
gauche/droite)
: Réduction du
volume du côté droit
: Réduction du
volume du côté gauche
Son Touches
(Son de fonctionnement
audio)
:
activé/désactivé*1
Contrôle auto volume*2
(Réglage automatique du
volume)
: Augmentation du
volume
: Diminution du
volume
AudioPilot
*3
(Réglage automatique du
volume):
activé/désactivé
Centerpoint
*3
(Réglage automatique du
volume surround):
activé/désactivé
*1 Certaines fonctions ne s'éteignent pas
*2 Audio standard
*3 Système audio Bose
®
Fonctions intérieures
Système audio
5-39
CX-5_8CA6-EC-11L_Edition1 Page281
Friday, December 9 2011 4:19 PM
Form No.8CA6-EC-11L

Black plate (325,1)
Activer le système de navigation (véhicules équipés d'un système de navigation)
La commande de reconnaissance vocale pour le système de navigation est activée.
1. Appuyer sur la touche appel.
2.Invite:“Prêt”
3.Dire:[Bip]“Navigation”
Touches appel, décrocher et raccrocher (mains libres)
Les fonctions de base du système mains-libres Bluetooth
®peuvent être utilisées par
exemple pour passer des appels ou raccrocher, en actionnant les touches appel, décrocher et
raccrocher situées sur le volant de direction.
Microphone (mains-libres)
Le microphone est utilisé pour entrer des commandes vocales ou pour converser.
qRéglage du volume
Pour régler le volume, utiliser le bouton
d'alimentation/volume de l'appareil audio.
Tourner le bouton vers la droite pour
augmenter le volume, et vers la gauche
pour le diminuer.
Il est aussi possible de régler le volume en
utilisant la touche de volume se trouvant
sur le volant de direction.
Pré-réglage
Les volumes de conversation et du
guidage vocal et une sonnerie peuvent
chacun être réglés à l'avance.
1. Appuyer brièvement sur l'onglet
à l'écran pour afficher l'écran
de configuration Bluetooth®.
2. Appuyer brièvement sur l'onglet
à l'écran pour afficher
l'écran de réglage du volume.
3.(Volume vers le haut)Appuyer
brièvement sur la touche
à l'écran.
(Volume vers le bas)Appuyer
brièvement sur la touche
à l'écran.4.Invite:“Les appels téléphoniques
seront réglés sur ce volume.”ou“La
reconnaissance vocale sera réglée sur
ce volume.”
REMARQUE
Il est impossible de régler le volume de
l'appareil audio pendant que le système mains-
libres Bluetooth
®est utilisé.
qReconnaissance vocale
Pour éviter toute détérioration du taux de
reconnaissance vocale et de la qualité de
voix, il faut observer les points suivants:
lLe système mains libres ne peut
effectuer la reconnaissance vocale
pendant que le bip sonore ou le guide
vocal fonctionne. Attendre jusqu'à ce
que le bip sonore ou le guide vocal ait
fini avant d'énoncer vos commandes.
lLa reconnaissance vocale ne peut pas
reconnaître des dialectes ou des mots
qui sont différents des invites du
téléphone mains-libres. Appeler en
utilisant les mots spécifiés par les
commandes vocales.
Fonctions intérieures
Bluetooth®
5-83
CX-5_8CA6-EC-11L_Edition1 Page325
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (326,1)
lIl est inutile de se placer face au
microphone ou de s'en approcher.
Appeler les commandes vocales tout en
conservant une position de conduite
sûre.
lNe pas parler trop lentement ou trop
fort.
lParler clairement, sans pause entre les
mots ou les nombres.
lFermer les vitres et/ou le toit ouvrant
transparent pour atténuer les bruits
forts provenant de l'extérieur du
véhicule, ou réduire le courant d'air du
système de climatisation pendant qu'on
utilise le téléphone mains-libres
Bluetooth
®.lVeiller ne pas orienter les aérations
directement sur le microphone.
REMARQUE
Si le fonctionnement de la reconnaissance
vocale n'est pas satisfaisant.
Se référer à Dépannage à la page 5-98.
Bien noter que la reconnaissance vocale
peut commettre des erreurs bien que l'on
respecte les points ci-dessus.
Lors du fonctionnement de l'unité audio
ou de la climatisation tandis que
Bluetooth® mains libres est utilisé, le bip
sonore ou le guide vocal (unité audio) est
inaudible.
qUtilisation de cette section
Reconnaissance vocale
Le text contient les descriptions suivantes:
Dire:Commandes vocales que vous
devez appeler.
Invite:Guidage vocal émis par le haut-
parleur.REMARQUE
Enoncer les commandes vocales après avoir
entendu le bip sonore [Bip].
Exemple)
Dire:[Bip]“Composer”
Invite:“Veuillez donner le numéro”
Dire:[Bip]“XXXXXXXXXXX (Ex.
“5551234”) (numéro de téléphone)”
Méthode d'activation mains-libres
Bluetooth
®
Appuyer sur la touche décrocher ou appel.
Le système mains libres est activé. Une
fois le système activé, il est possible
d'utiliser les fonctions du téléphone mains
libres, telles que l'émission et la réception
d'appels. Se référer à Téléphone mains-
libres Bluetooth® à la page 5-88.
REMARQUE
lAppuyer sur la touche décrocher pour
activer le mode téléphone. Appuyer sur la
touche appel pour activer le menu
principal. Le téléphone, le didacticiel, ou le
mode de navigation peuvent être activés
dans le menu principal.
lPour les véhicules équipés d'un système de
navigation, le système fonctionne en
énonçant la commande de reconnaissance
vocale du système de navigation après
avoir exercé un appui léger sur la touche
appel. Pour plus de détails au sujet de la
reconnaissance vocale du système de
navigation, se référer au“Conduite et
Entretien du SYSTEME DE NAVIGATION”
distinct.
(Didacticiel)
Le didacticiel indique comment utiliser le
téléphone mains-libres Bluetooth
®.
Procéder comme suit pour activer le
didacticiel:
1. Appuyer sur la touche appel.
5-84
Fonctions intérieures
Bluetooth®
CX-5_8CA6-EC-11L_Edition1 Page326
Friday, December 9 2011 4:20 PM
Form No.8CA6-EC-11L

Black plate (510,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-033B-13 MANUEL D'ATELIER 2013 (Anglais)
9999-MX-033B-13 MANUEL D'ATELIER 2013 (Espagnol)
9999-95-076G-13 SCHEMA DE CABLAGE 2013 (Anglais)
9999-MX-076G-13 SCHEMA DE CABLAGE 2013 (Espagnol)
9999-95-050C-13 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2013
9999-EC-050C-13 (Canada uniquement) CONDUITE ET ENTRETIEN 2013
9999-PR-050C-13 (Puerto Rico, Mexique uniquement) CONDUITE ET ENTRETIEN 2013
9999-95-105F-13 POINTS PRINCIPAUX POUR L'ENTRETIEN 2013
9999-95-050C-13NAVCONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
qPOINTS PRINCIPAUX POUR L'ENTRETIEN:
Décrit et explique l'utilisation des nombreux systèmes de votre Mazda.
8-50
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
CX-5_8CA6-EC-11L_Edition1 Page510
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L

Black plate (511,1)
qCONDUITE ET ENTRETIEN DU SYSTEME DE NAVIGATION:
Ce manuel contient les informations concernant le fonctionnement et l'utilisation correcte
du système de navigation. Ceci n'est pas un manuel technique.
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
8-51
CX-5_8CA6-EC-11L_Edition1 Page511
Friday, December 9 2011 4:21 PM
Form No.8CA6-EC-11L
