MAZDA MODEL CX-5 2015 Betriebsanleitung (in German)

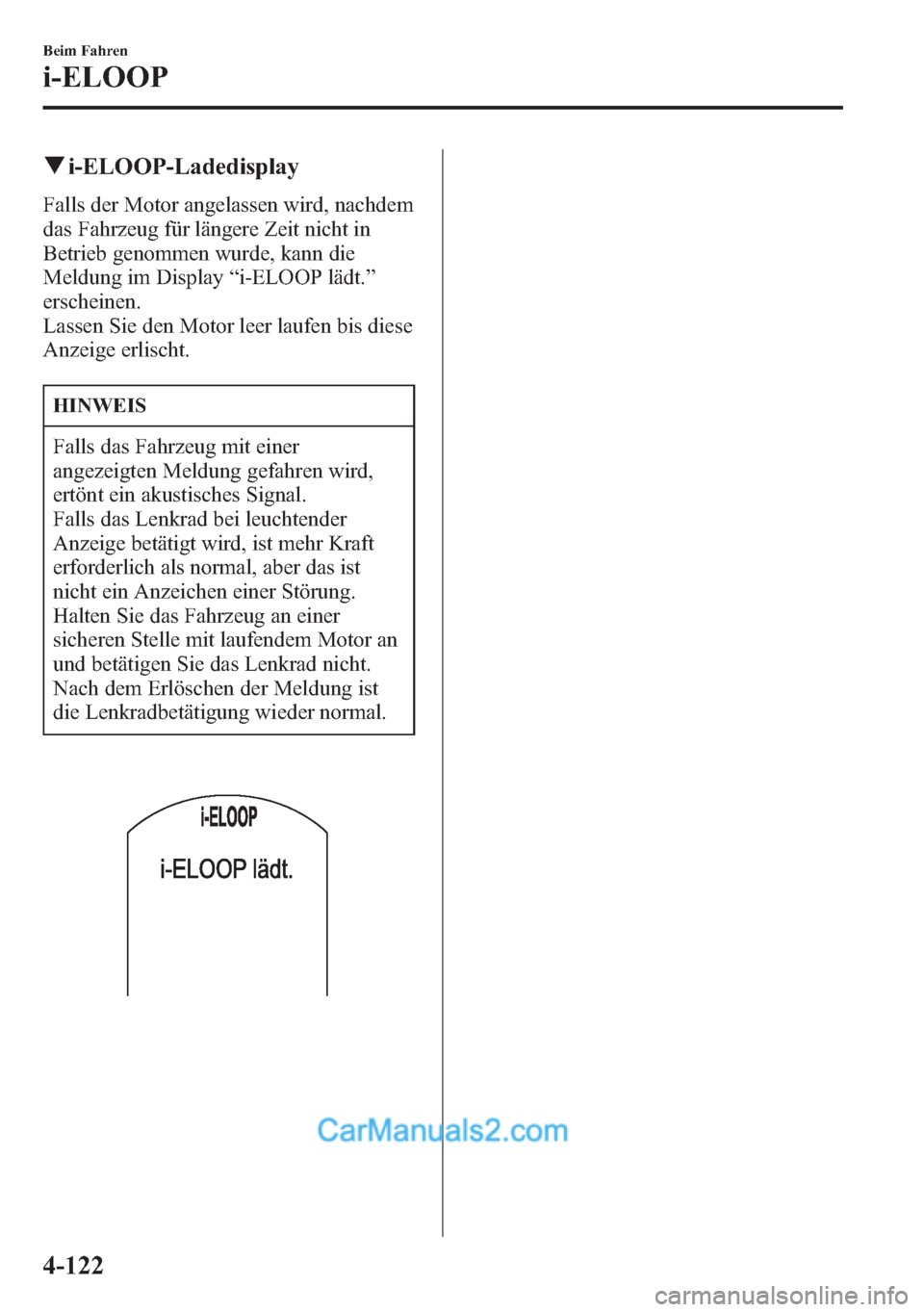

qi-ELOOP-Ladedisplay
Falls der Motor angelassen wird, nachdem
das Fahrzeug für längere Zeit nicht in
Betrieb genommen wurde, kann die
Meldung im Display“i-ELOOP lädt.”
erscheinen.
Lassen Sie den Motor leer laufen bis diese
Anzeige erlischt.
HINWEIS
Falls das Fahrzeug mit einer
angezeigten Meldung gefahren wird,
ertönt ein akustisches Signal.
Falls das Lenkrad bei leuchtender
Anzeige betätigt wird, ist mehr Kraft
erforderlich als normal, aber das ist
nicht ein Anzeichen einer Störung.
Halten Sie das Fahrzeug an einer
sicheren Stelle mit laufendem Motor an
und betätigen Sie das Lenkrad nicht.
Nach dem Erlöschen der Meldung ist
die Lenkradbetätigung wieder normal.
4-122
Beim Fahren
i-ELOOP

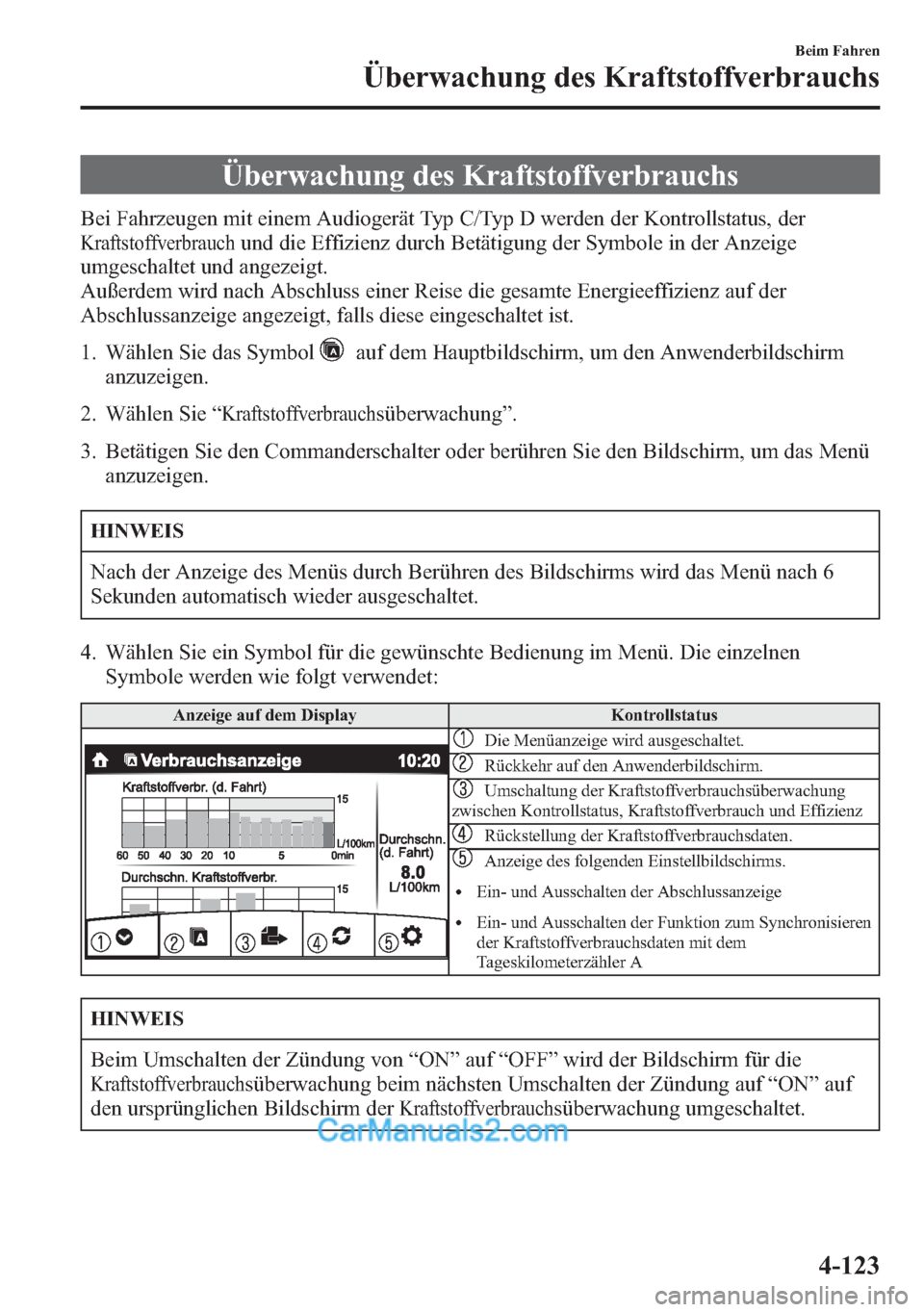

Überwachung des Kraftstoffverbrauchs
Bei Fahrzeugen mit einem Audiogerät Typ C/Typ D werden der Kontrollstatus, der
Kraftstoffverbrauchund die Effizienz durch Betätigung der Symbole in der Anzeige
umgeschaltet und angezeigt.
Außerdem wird nach Abschluss einer Reise die gesamte Energieeffizienz auf der
Abschlussanzeige angezeigt, falls diese eingeschaltet ist.
1. Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Anwenderbildschirm
anzuzeigen.
2. Wählen Sie“
Kraftstoffverbrauchsüberwachung”.
3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü
anzuzeigen.
HINWEIS
Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6
Sekunden automatisch wieder ausgeschaltet.
4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen
Symbole werden wie folgt verwendet:
Anzeige auf dem Display Kontrollstatus
Die Menüanzeige wird ausgeschaltet.
Rückkehr auf den Anwenderbildschirm.
Umschaltung der Kraftstoffverbrauchsüberwachung
zwischen Kontrollstatus, Kraftstoffverbrauch und Effizienz
Rückstellung der Kraftstoffverbrauchsdaten.
Anzeige des folgenden Einstellbildschirms.
lEin- und Ausschalten der Abschlussanzeige
lEin- und Ausschalten der Funktion zum Synchronisieren
der Kraftstoffverbrauchsdaten mit dem
Tageskilometerzähler A
HINWEIS
Beim Umschalten der Zündung von“ON”auf“OFF”wird der Bildschirm für die
Kraftstoffverbrauchsüberwachung beim nächsten Umschalten der Zündung auf“ON”auf
den ursprünglichen Bildschirm der
Kraftstoffverbrauchsüberwachung umgeschaltet.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-123

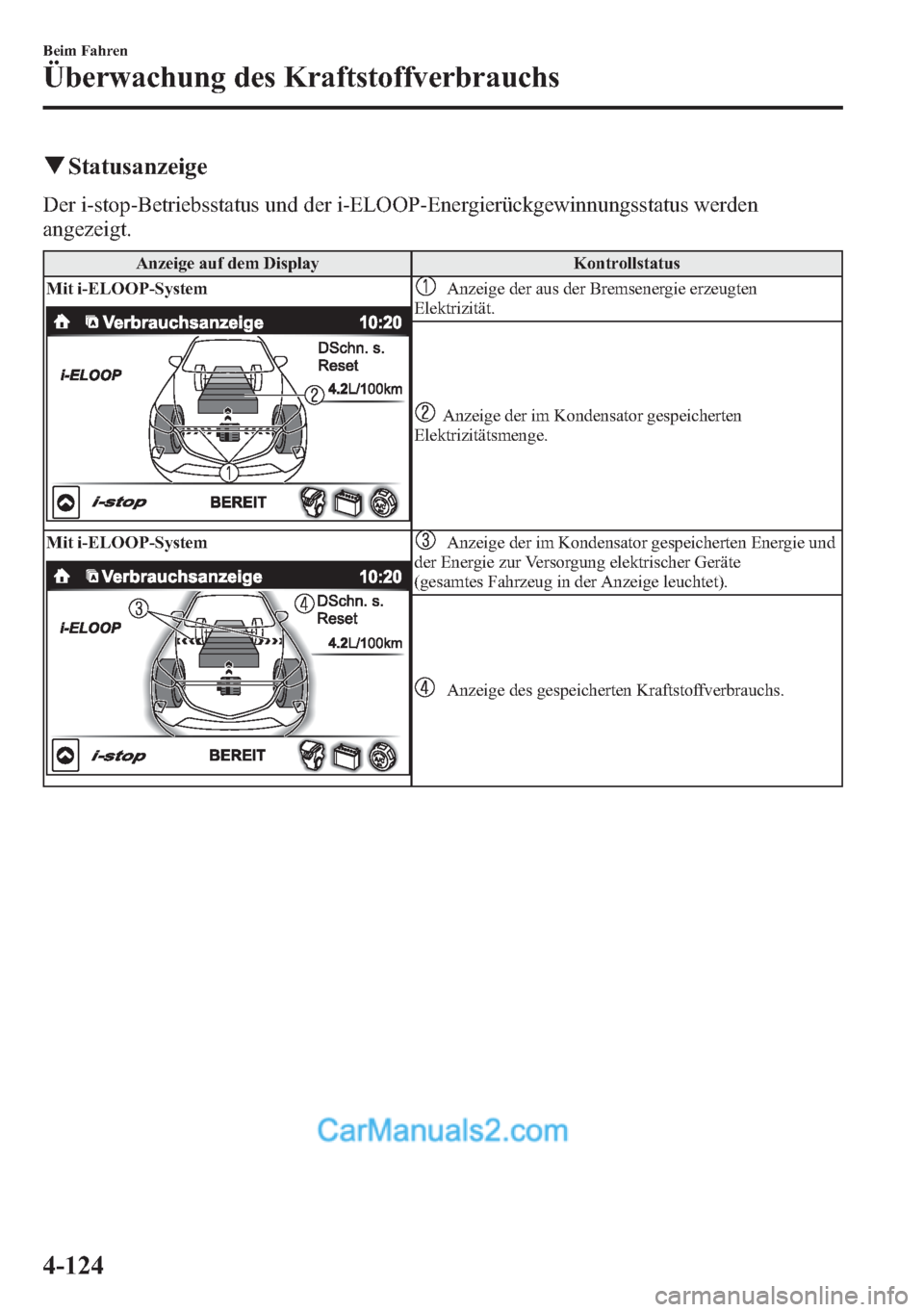

qStatusanzeige
Der i-stop-Betriebsstatus und der i-ELOOP-Energierückgewinnungsstatus werden
angezeigt.
Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Anzeige der aus der Bremsenergie erzeugten
Elektrizität.
Anzeige der im Kondensator gespeicherten
Elektrizitätsmenge.
Mit i-ELOOP-System
Anzeige der im Kondensator gespeicherten Energie und
der Energie zur Versorgung elektrischer Geräte
(gesamtes Fahrzeug in der Anzeige leuchtet).
Anzeige des gespeicherten Kraftstoffverbrauchs.
4-124
Beim Fahren
Überwachung des Kraftstoffverbrauchs

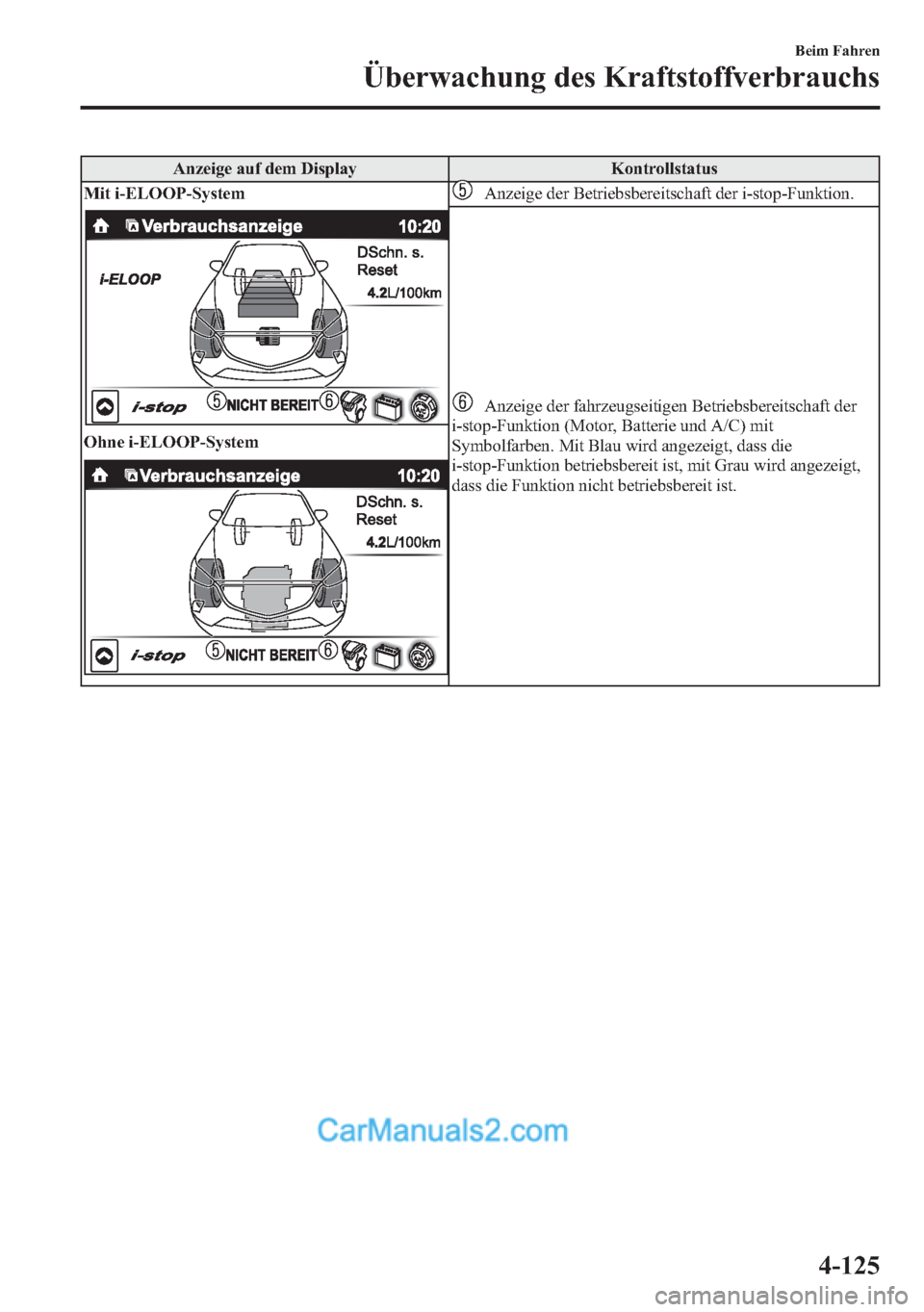

Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Ohne i-ELOOP-System
Anzeige der Betriebsbereitschaft der i-stop-Funktion.
Anzeige der fahrzeugseitigen Betriebsbereitschaft der
i-stop-Funktion (Motor, Batterie und A/C) mit
Symbolfarben. Mit Blau wird angezeigt, dass die
i-stop-Funktion betriebsbereit ist, mit Grau wird angezeigt,
dass die Funktion nicht betriebsbereit ist.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-125

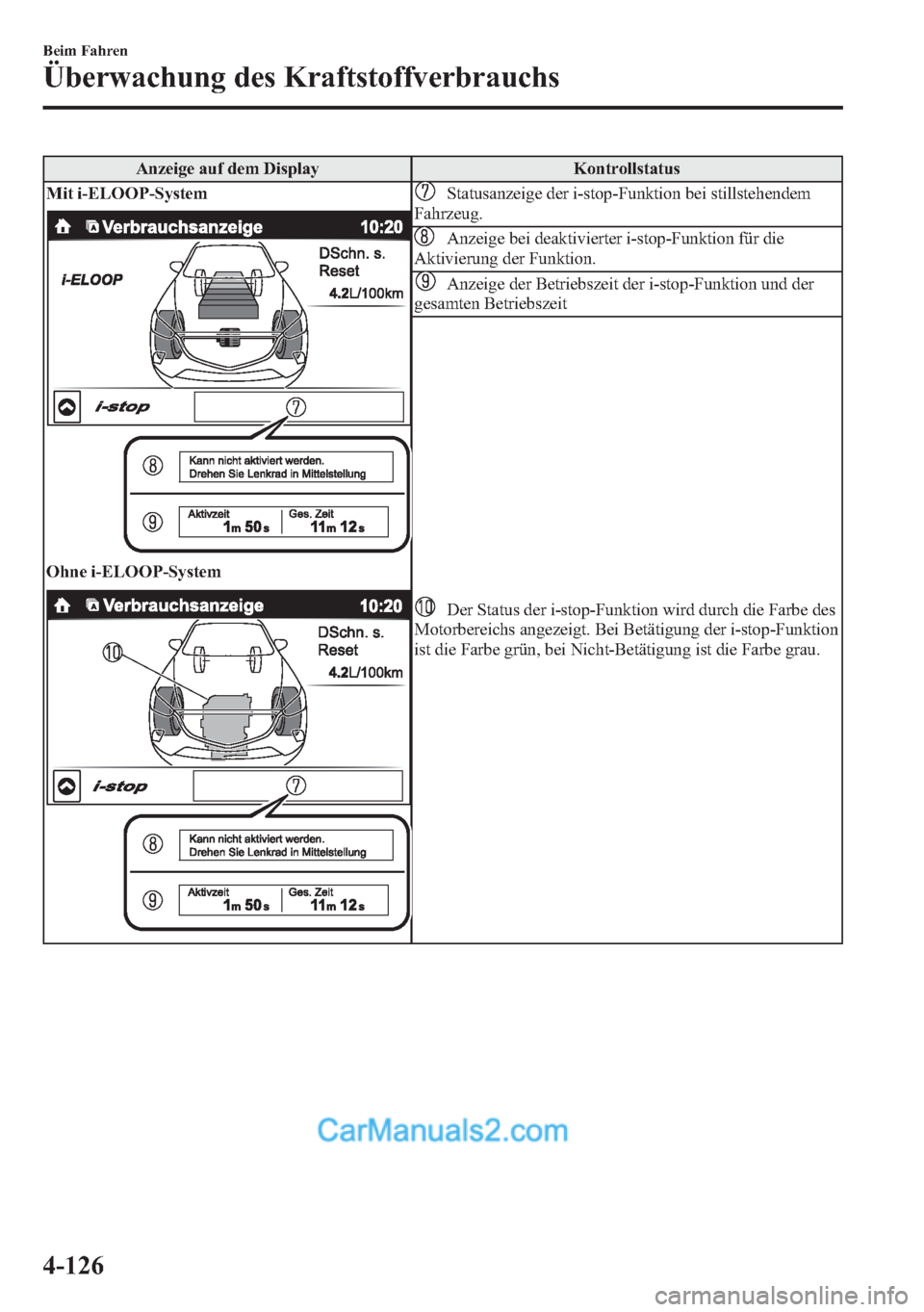

Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Ohne i-ELOOP-System
Statusanzeige der i-stop-Funktion bei stillstehendem
Fahrzeug.
Anzeige bei deaktivierter i-stop-Funktion für die
Aktivierung der Funktion.
Anzeige der Betriebszeit der i-stop-Funktion und der
gesamten Betriebszeit
Der Status der i-stop-Funktion wird durch die Farbe des
Motorbereichs angezeigt. Bei Betätigung der i-stop-Funktion
ist die Farbe grün, bei Nicht-Betätigung ist die Farbe grau.
4-126
Beim Fahren
Überwachung des Kraftstoffverbrauchs

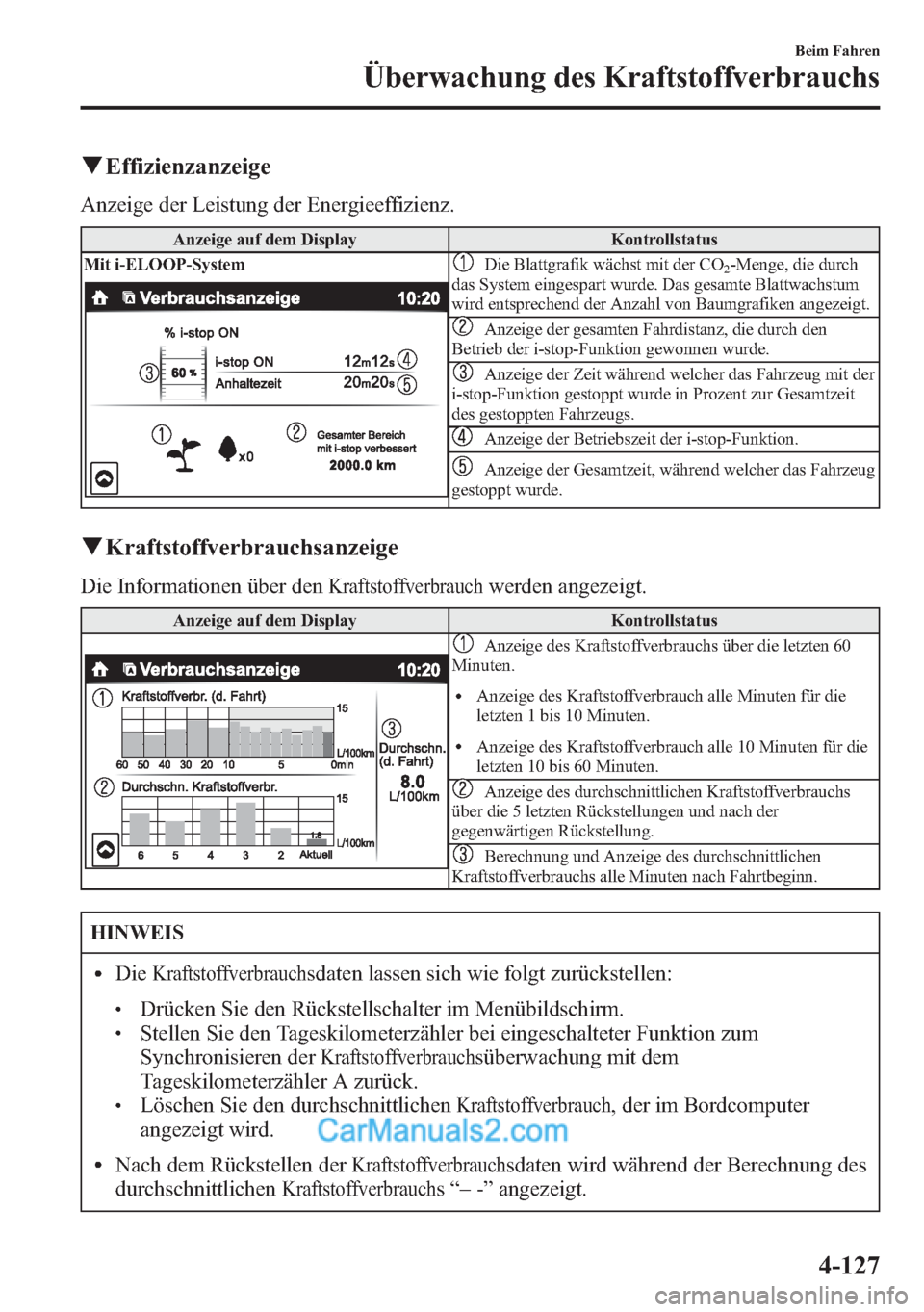

qEffizienzanzeige
Anzeige der Leistung der Energieeffizienz.
Anzeige auf dem Display Kontrollstatus
Mit i-ELOOP-System
Die Blattgrafik wächst mit der CO2-Menge, die durch
das System eingespart wurde. Das gesamte Blattwachstum
wird entsprechend der Anzahl von Baumgrafiken angezeigt.
Anzeige der gesamten Fahrdistanz, die durch den
Betrieb der i-stop-Funktion gewonnen wurde.
Anzeige der Zeit während welcher das Fahrzeug mit der
i-stop-Funktion gestoppt wurde in Prozent zur Gesamtzeit
des gestoppten Fahrzeugs.
Anzeige der Betriebszeit der i-stop-Funktion.
Anzeige der Gesamtzeit, während welcher das Fahrzeug
gestoppt wurde.
qKraftstoffverbrauchsanzeige
Die Informationen über denKraftstoffverbrauchwerden angezeigt.
Anzeige auf dem Display Kontrollstatus
Anzeige des Kraftstoffverbrauchs über die letzten 60
Minuten.
lAnzeige des Kraftstoffverbrauch alle Minuten für die
letzten 1 bis 10 Minuten.
lAnzeige des Kraftstoffverbrauch alle 10 Minuten für die
letzten 10 bis 60 Minuten.
Anzeige des durchschnittlichen Kraftstoffverbrauchs
über die 5 letzten Rückstellungen und nach der
gegenwärtigen Rückstellung.
Berechnung und Anzeige des durchschnittlichen
Kraftstoffverbrauchs alle Minuten nach Fahrtbeginn.
HINWEIS
lDieKraftstoffverbrauchsdaten lassen sich wie folgt zurückstellen:
lDrücken Sie den Rückstellschalter im Menübildschirm.lStellen Sie den Tageskilometerzähler bei eingeschalteter Funktion zum
Synchronisieren der
Kraftstoffverbrauchsüberwachung mit dem
Tageskilometerzähler A zurück.
lLöschen Sie den durchschnittlichenKraftstoffverbrauch, der im Bordcomputer
angezeigt wird.
lNach dem Rückstellen derKraftstoffverbrauchsdaten wird während der Berechnung des
durchschnittlichen
Kraftstoffverbrauchs“–-”angezeigt.
Beim Fahren
Überwachung des Kraftstoffverbrauchs
4-127

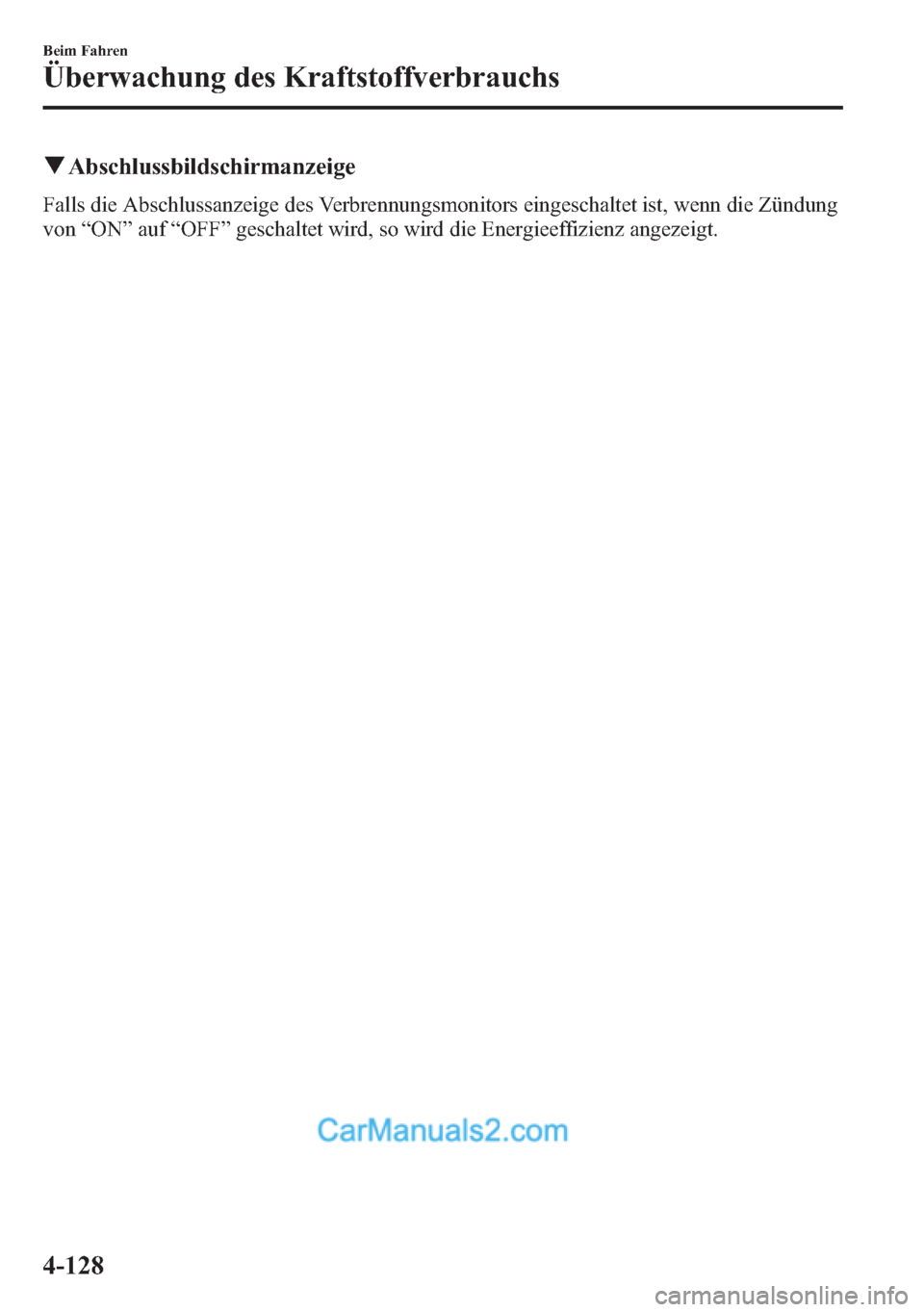

qAbschlussbildschirmanzeige
Falls die Abschlussanzeige des Verbrennungsmonitors eingeschaltet ist, wenn die Zündung
von“ON”auf“OFF”geschaltet wird, so wird die Energieeffizienz angezeigt.
4-128
Beim Fahren
Überwachung des Kraftstoffverbrauchs

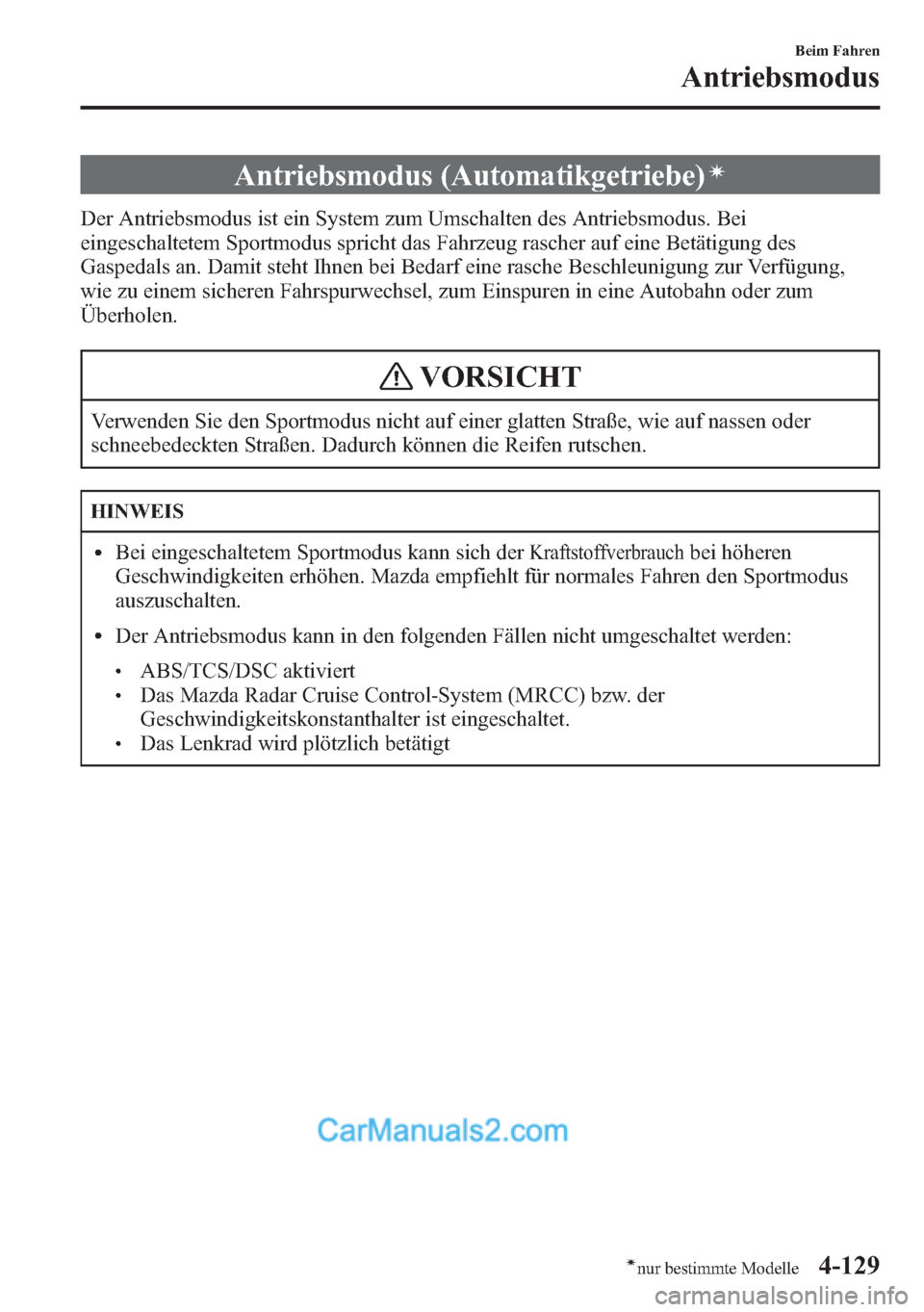

Antriebsmodus (Automatikgetriebe)í
Der Antriebsmodus ist ein System zum Umschalten des Antriebsmodus. Bei
eingeschaltetem Sportmodus spricht das Fahrzeug rascher auf eine Betätigung des
Gaspedals an. Damit steht Ihnen bei Bedarf eine rasche Beschleunigung zur Verfügung,
wie zu einem sicheren Fahrspurwechsel, zum Einspuren in eine Autobahn oder zum
Überholen.
VORSICHT
Verwenden Sie den Sportmodus nicht auf einer glatten Straße, wie auf nassen oder
schneebedeckten Straßen. Dadurch können die Reifen rutschen.
HINWEIS
lBei eingeschaltetem Sportmodus kann sich derKraftstoffverbrauchbei höheren
Geschwindigkeiten erhöhen. Mazda empfiehlt für normales Fahren den Sportmodus
auszuschalten.
lDer Antriebsmodus kann in den folgenden Fällen nicht umgeschaltet werden:
lABS/TCS/DSC aktiviertlDas Mazda Radar Cruise Control-System (MRCC) bzw. der
Geschwindigkeitskonstanthalter ist eingeschaltet.
lDas Lenkrad wird plötzlich betätigt
Beim Fahren
Antriebsmodus
4-129ínur bestimmte Modelle

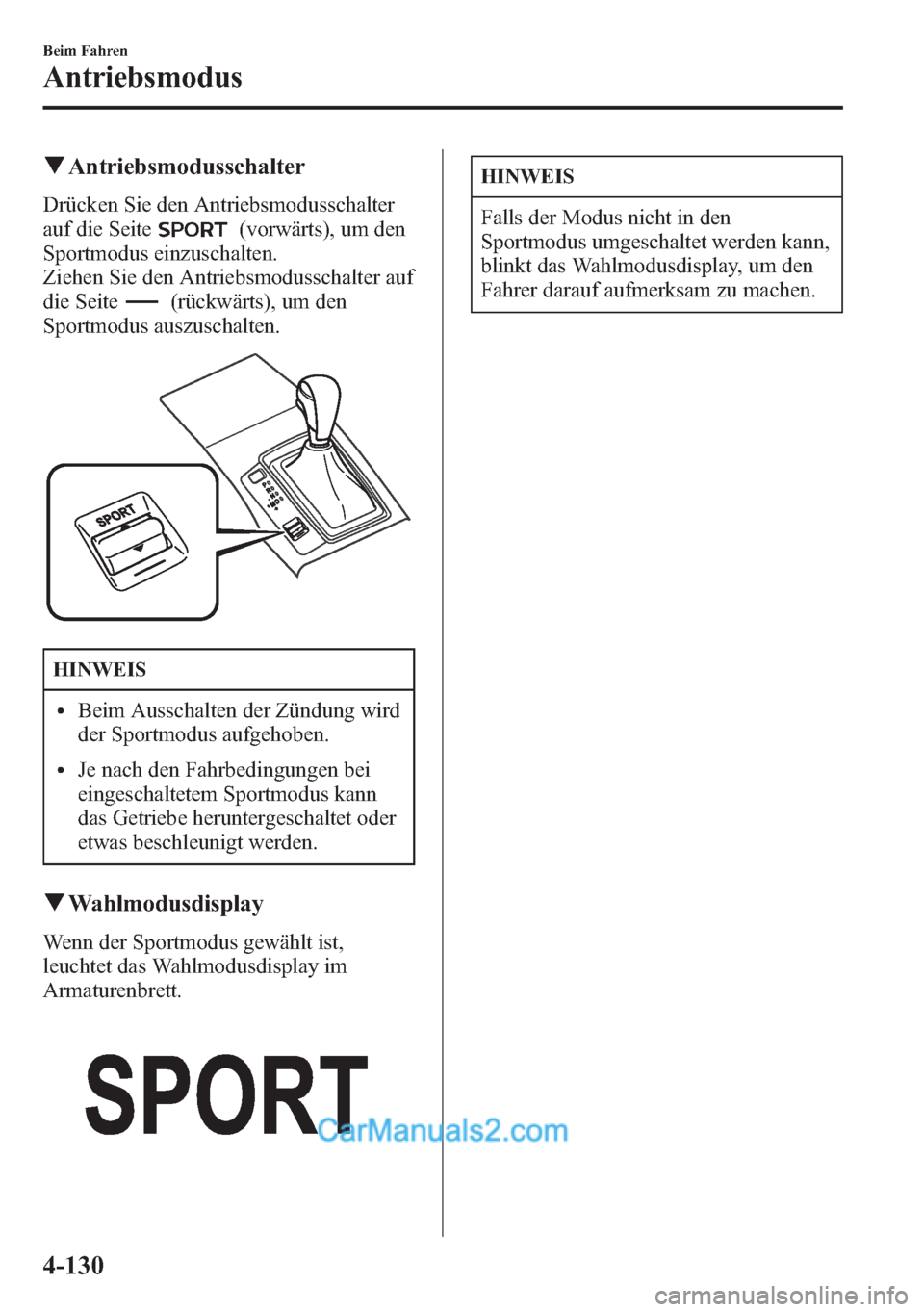

qAntriebsmodusschalter
Drücken Sie den Antriebsmodusschalter
auf die Seite
(vorwärts), um den
Sportmodus einzuschalten.
Ziehen Sie den Antriebsmodusschalter auf
die Seite
(rückwärts), um den
Sportmodus auszuschalten.
HINWEIS
lBeim Ausschalten der Zündung wird
der Sportmodus aufgehoben.
lJe nach den Fahrbedingungen bei
eingeschaltetem Sportmodus kann
das Getriebe heruntergeschaltet oder
etwas beschleunigt werden.
qWahlmodusdisplay
Wenn der Sportmodus gewählt ist,
leuchtet das Wahlmodusdisplay im
Armaturenbrett.
HINWEIS
Falls der Modus nicht in den
Sportmodus umgeschaltet werden kann,
blinkt das Wahlmodusdisplay, um den
Fahrer darauf aufmerksam zu machen.
4-130
Beim Fahren
Antriebsmodus

Verwendung des
Vierradantriebs
lMit dem Vierradantrieb wird das
Fahrverhalten auf schneebedeckten
oder vereisten Straßen, im Schlamm
oder Sand, auf starken Steigungen und
Gefällen sowie auf glatten Straßen
wesentlich verbessert.
lPrüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den
Zustand oder lassen Sie das Fahrzeug
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner
entsprechend der Anzeige überprüfen.
lEine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-36.
WARNUNG
Lassen Sie niemals ein Rad
durchdrehen, das keinen
Bodenkontakt hat:
Es ist gefährlich, ein Rad, das keinen
Bodenkontakt hat, durchdrehen zu
lassen, wenn das Fahrzeug in einem
Graben festgefahren ist. Der Antrieb
kann schwer beschädigt werden und
dabei kann ein Unfall verursacht
werden oder durch eine Überhitzung
kann sich auslaufendes Öl entzünden
und einen Brand verursachen.
qFahren mit Vierradantrieb
WARNUNG
Vermeiden Sie beim Fahren scharfe
Kurven, überhöhte Geschwindigkeiten
und abrupte Manöver:
Scharfe Kurven, überhöhte
Geschwindigkeiten und abrupte
Manöver sind gefährlich, weil ein
Verlust der Fahrzeugkontrolle zu
einem Überschlagen und zu
Verletzungen mit sogar tödlichen
Folgen führen kann.
Das Fahrzeug hat einen höheren
Schwerpunkt. Die Handhabung von
Fahrzeugen mit höherem
Schwerpunkt, wie Utility- und 4WD-
Fahrzeuge ist anders als bei
Fahrzeugen mit tiefem Schwerpunkt.
Utility- und 4WD-Fahrzeuge sind
nicht zum scharfen Kurvenfahren bei
hohen Geschwindigkeiten ausgelegt,
genauso wie sich Sportswagen wenig
zum Geländefahren eignen.
Utilityfahrzeuge überschlagen sich
wesentlich leichter als andere
Fahrzeuge.
Fahren Sie bei beladenem Fahrzeug
langsamer und treten Sie früher auf
die Bremse:
Abrupte Manöver und starkes
Bremsen eines beladenen Fahrzeugs
sind gefährlich, weil das
Fahrverhalten eines Fahrzeugs mit
hohem Schwerpunkt stark davon
abhängig ist, ob das Fahrzeug beladen
oder unbeladen ist und ein Verlust der
Fahrzeugkontrolle zu einem Unfall
führen kann.
Beim Fahren
Vierradantrieb
4-131
