Bevestigingsriem voor
gevarendriehoek
í
Bewaar de gevarendriehoek in de linker
zijbekleding en zet deze met de riem vast.
Riem
Als er zich een probleem voordoet
Parkeren in noodgevallen
7-3íBepaalde modellen.

Opbergplaatsen van reservewiel en gereedschapset
OPMERKING
Het is mogelijk dat uw auto al dan niet is uitgerust met een reservewiel, krik,
wielmoersleutel en gereedschapset. Raadpleeg voor bijzonderheden een officiële Mazda
reparateur.
Het reservewiel en de gereedschapset zijn opgeborgen op de plaatsen aangegeven in het
schema.
Met reservewiel
ReservewielReservewielbevestigingsboutKrik
WielmoersleutelKrikslinger
Sleepoog (kort type)
Sleepoog (lang type)
Bepaalde modellen.
Gereedschapset
Schroevendraaier
Sleutel
7-4
Als er zich een probleem voordoet
Lekke band

Zonder reservewiel
Krik WielmoersleutelKrikslinger
Sleepoog (lang type)
Sleepoog (kort type) Lekke band noodreparatieset
Bepaalde modellen.
Als er zich een probleem voordoet
Lekke band
7-5

qKrikí
Verwijderen van de krik
1. Open de kofferruimteplank.
2. Zet de kofferruimteplank vast door de
haak vast te maken aan de hoofdsteun.
Zonder afdekking bagageruimte
Met afdekking bagageruimte
3. Verwijder de krik.
Vastzetten van de krik
Voer de procedure voor het verwijderen in
omgekeerde volgorde uit.
Onderhoudspunt
lHoud de krik steeds schoon.
lZorg ervoor dat de bewegende delen
vrij blijven van vuil of roest.
lZorg ervoor dat de schroefdraad
voldoende gesmeerd is.
qReservewielí
Uw Mazda is uitgerust met een
noodreservewiel.
Het noodreservewiel is lichter en kleiner
dan een conventionele band en is
uitsluitend bedoeld voor gebruik in
noodgevallen en dient uitsluitend
gedurende ZEER korte perioden gebruikt
te worden. Noodreservewielen mogen
NOOIT voor lange ritten of gedurende
langere perioden gebruikt worden.
7-6
Als er zich een probleem voordoet
íBepaalde modellen.
Lekke band

WAARSCHUWING
Monteer het noodreservewiel niet op
de voorwielen (aangedreven wielen):
Rijden met het noodreservewiel op een
van de voorste aangedreven wielen is
gevaarlijk. De wegligging wordt
hierdoor nadelig beïnvloed. De kans
bestaat dat u de macht over het stuur
verliest, vooral op gladde en met
sneeuw overdekte wegen en een
ongeluk veroorzaakt. Breng een
normale band over naar het voorwiel
en monteer het noodreservewiel aan
de achterzijde.
OPGELET
lBij het gebruik van het
noodreservewiel is het mogelijk dat
de rijstabiliteit vermindert
vergeleken met wanneer enkel de
conventionele band wordt gebruikt.
Rijd voorzichtig.
OPGELET
lTer voorkoming van beschadiging
van het noodreservewiel of van de
auto dienen de volgende
voorzorgsmaatregelen in acht
genomen te worden:
lRijd niet sneller dan 80 km/h.lVermijd het rijden over obstakels.
Rijd ook niet met de auto door
een automatische autowas-
installatie. De diameter van deze
band is kleiner dan die van een
conventionele band, de
grondspeling wordt daardoor dus
verminderd.
lGeen sneeuwketting op deze band
gebruiken, aangezien deze niet
goed zal passen.
lGebruik dit noodreservewiel niet
op een andere auto, aangezien dit
wiel speciaal voor gebruik op uw
Mazda ontworpen is.
lGebruik slechts één
noodreservewiel tegelijkertijd op
uw auto.
Verwijderen van het reservewiel
1. Open de kofferruimteplank.
Als er zich een probleem voordoet
Lekke band
7-7

2. Zet de kofferruimteplank vast door de
haak vast te maken aan de hoofdsteun.
Zonder afdekking bagageruimte
Met afdekking bagageruimte
3. Draai de bevestigingsbout van de
reserveband linksom.
Reservewielbevestigingsbout
Vastzetten van het reservewiel
Berg het reservewiel op in de omgekeerde
volgorde van het verwijderen. Controleer
na het opbergen dat het reservewiel stevig
is vastgezet.
7-8
Als er zich een probleem voordoet
Lekke band

Lekke band
noodreparatieset
í
De lekke band noodreparatieset die bij uw
Mazda wordt geleverd is voor een
tijdelijke reparatie van een licht
beschadigde lekke band welke
veroorzaakt is door het rijden over
spijkers of soortgelijke scherpe
voorwerpen op het wegdek.
Voer de noodreparatie van de lekke band
uit zonder de spijker of soortgelijke
scherpe voorwerp dat de lekke band heeft
veroorzaakt te verwijderen.
OPMERKING
Uw auto is niet uitgerust met een
reservewiel. Gebruik in het geval van
een lekke band de lekke band
noodreparatieset om de band tijdelijk te
repareren. Raadpleeg tijdens het
uitvoeren van de reparatie de instructies
die bij de lekke band noodreparatieset
worden geleverd. Wanneer een lekke
band tijdelijk is gerepareerd met behulp
van de lekke band noodreparatieset, de
band zo spoedig mogelijk door een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten
repareren of vernieuwen.
qBetreffende de lekke band
noodreparatieset
De lekke band noodreparatieset bevat de
volgende onderdelen.
BandreparatievloeistofInspuitslang
Compressor
Ventielafsluitergereedschap
Reserveventielafsluiter
SnelheidsbeperkingstickerInstrukties
Als er zich een probleem voordoet
Lekke band
7-9íBepaalde modellen.

WAARSCHUWING
Houd kinderen buiten het bereik van
de bandreparatievloeistof:
Inslikken van bandreparatievloeistof is
gevaarlijk. In het geval
bandreparatievloeistof per ongeluk
wordt ingeslikt, onmiddellijk grote
hoeveelheden water drinken en
medische hulp inroepen.
Houd kinderen buiten het bereik van
de bandreparatievloeistof:
Bandreparatievloeistof welke in
aanraking komt met de ogen en de
huid is gevaarlijk. Als
bandreparatievloeistof in de ogen
terechtkomt of met de huid in
aanraking komt, dit onmiddellijk met
grote hoeveelheden water afspoelen en
medische hulp inroepen.
OPMERKING
lDe bandreparatievloeistof kan niet
opnieuw worden gebruikt. Nieuwe
bandreparatievloeistof is verkrijgbaar
bij een officiële Mazda dealer.
OPMERKING
lDe lekke band noodreparatieset kan
niet worden gebruikt in de volgende
gevallen.
Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
lDe periode van effectief gebruik
van de bandreparatievloeistof is
verstreken. (De periode van
effectief gebruik wordt
aangegeven op het etiket van de
fles.)
lDe scheur of het gat is groter dan
ongeveer 4 mm.
lDe schade heeft zich voorgedaan
op een ander gedeelte van de band
dan het loopvlak.
lEr is met nagenoeg geen
resterende lucht in de band met de
auto gereden.
lDe band is van de velg losgeraakt.lDe velgrand is beschadigd.lDe band heeft twee of meer gaten.
qGebruik van de lekke band
noodreparatieset
1. Parkeer op een vlakke ondergrond op
een veilige plaats buiten het verkeer en
trek de handrem aan.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of bij
een handgeschakelde versnellingsbak
in stand R (achteruit) of 1 en zet de
motor stop.
3. Schakel de
waarschuwingsknipperlichten
in.
7-10
Als er zich een probleem voordoet
Lekke band

4. Laat de passagiers uitstappen, neem de
bagage uit de auto en verwijder de
lekke band noodreparatieset.
5. De fles met bandreparatievloeistof
goed schudden.
OPGELET
Als de fles wordt geschud nadat de
inspuitslang er op is geschroefd, bestaat
de kans dat er bandreparatievloeistof
door de inspuitslang naar buiten spuit.
Wanneer bandreparatievloeistof met
kleding of andere voorwerpen in
aanraking komt, is het wellicht
onmogelijk deze te verwijderen. De fles
schudden alvorens de inspuitslang er op
te schroeven.
OPMERKING
De bandreparatievloeistof kan gebruikt
worden bij buitentemperaturen tot
_
30 °C.
Bij extreme lage temperaturen (0 °C of
lager) kan de bandreparatievloeistof
gemakkelijk hard worden en kan het
inspuiten van de vloeistof bemoeilijkt
worden. Warm de vloeistof binnen in de
auto op alvorens met het inspuiten te
beginnen.
6. Verwijder de dop van de fles. Schroef
de inspuitslang op de fles terwijl u de
binnenste dop van de fles op zijn plaats
laat zitten en breek de binnenste dop
open.
Inspuitslang
Fles
Als er zich een probleem voordoet
Lekke band
7-11

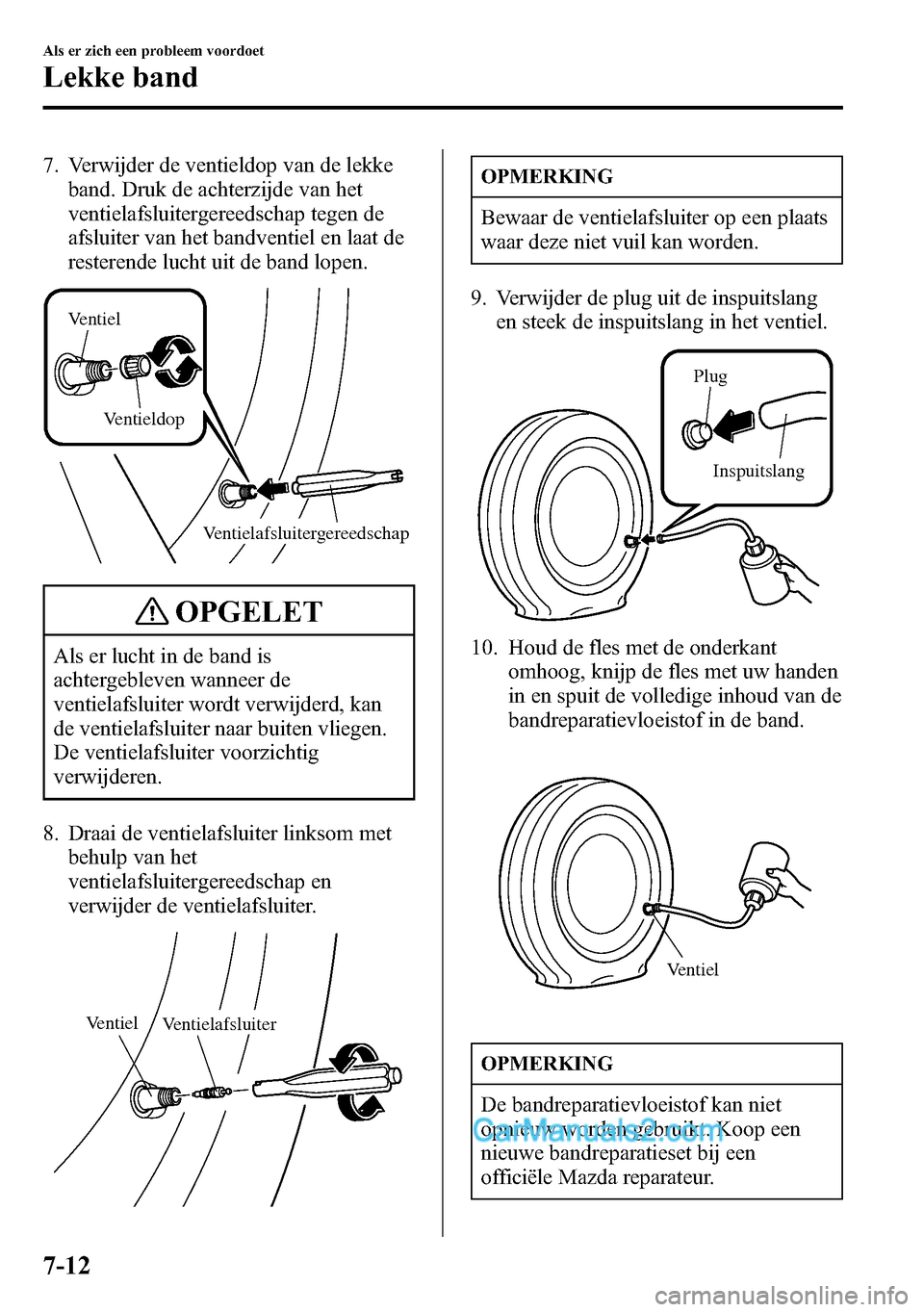

7. Verwijder de ventieldop van de lekke
band. Druk de achterzijde van het
ventielafsluitergereedschap tegen de
afsluiter van het bandventiel en laat de
resterende lucht uit de band lopen.
Ventielafsluitergereedschap Ventiel
Ventieldop
OPGELET
Als er lucht in de band is
achtergebleven wanneer de
ventielafsluiter wordt verwijderd, kan
de ventielafsluiter naar buiten vliegen.
De ventielafsluiter voorzichtig
verwijderen.
8. Draai de ventielafsluiter linksom met
behulp van het
ventielafsluitergereedschap en
verwijder de ventielafsluiter.
VentielVentielafsluiter
OPMERKING
Bewaar de ventielafsluiter op een plaats
waar deze niet vuil kan worden.
9. Verwijder de plug uit de inspuitslang
en steek de inspuitslang in het ventiel.
Plug
Inspuitslang
10. Houd de fles met de onderkant
omhoog, knijp de fles met uw handen
in en spuit de volledige inhoud van de
bandreparatievloeistof in de band.
Ventiel
OPMERKING
De bandreparatievloeistof kan niet
opnieuw worden gebruikt. Koop een
nieuwe bandreparatieset bij een
officiële Mazda reparateur.
7-12
Als er zich een probleem voordoet
Lekke band
