7–49
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Als een waarschuwingslampje gaat branden of knipperen
Als een van de waarschuwingslampjes gaat branden/knipperen, voor het betreffende lampje
de juiste actie ondernemen. Er is geen probleem als het lampje uit gaat, maar als het lampje
niet uit gaat of opnieuw gaat branden/knipperen, raadpleeg dan een of¿ ciële Mazda-
reparateur.
(Voertuigen met type B audio)
De gegevens van de betreffende waarschuwing kunnen op de middendisplay gecontroleerd
worden.

1. Wanneer het waarschuwingslampje brandt, selecteer dan het pictogram op het
beginscherm om het Toepassingenscherm te tonen.
2. Selecteer “Monitor voertuigstatus”.
3. Selecteer “Waarschuwing” voor het weergeven van de huidige waarschuwingen.
4. Selecteer de betreffende waarschuwing voor het tonen van de details van de
waarschuwing.

Breng de auto onmiddellijk op een veilige plaats tot stilstand.
Als een van onderstaande waarschuwingslampjes gaat branden, is er mogelijk een defect in
het systeem. Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact
op met een of¿ ciële Mazda-reparateur.

7–52
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
*Bepaalde modellen.
Signaal Waarschuwing
(Rood)
Waarschuwingsindicatie/
waarschuwingslampje
voor hoge
motorkoelvloeistoftemperatuur
*
Het lampje knippert wanneer de motorkoelvloeistoftemperatuur buitengewoon hoog is
en gaat branden wanneer de motorkoelvloeistoftemperatuur verder toeneemt.
Te nemen maatregelen
Lampje knippert
Rijd langzaam om de motorbelasting te verminderen totdat u een veilige plaats heeft
gevonden om de auto tot stilstand te brengen en wacht totdat de motor afgekoeld is.
Lampje brandt
Dit geeft de mogelijkheid van oververhitting aan. Parkeer de auto onmiddellijk op een
veilige plaats en zet de motor stop.
Zie Oververhitting 7-42 .
OPGELET
Niet met de auto rijden wanneer het waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur brandt. Anders kan dit beschadiging van de motor
veroorzaken.

Stuurbekrachtiging
defect indicatie * Het bericht wordt getoond als er een defect is in de elektrische stuurbekrachtiging.
Als het bericht wordt getoond, de auto op een veilige plaats tot stilstand brengen en het
stuurwiel niet draaien. Als het bericht op de display na enige tijd verdwijnt, is er geen
probleem. Neem contact op met een deskundige reparateur, bij voorkeur een of¿ ciële
Mazda-reparateur, als het bericht continu wordt getoond.
OPMERKING
Als het bericht wordt getoond, zal de stuurbekrachtiging niet normaal
functioneren. In dit geval kan het stuurwiel alsnog gedraaid worden, echter het
sturen gaat dan zwaarder dan normaal of het is mogelijk dat het stuurwiel tijdens
het draaien trilt.

Als tijdens stilstand of uiterst langzaam rijden het stuurwiel bij herhaling naar
links en naar rechts gedraaid wordt, is het mogelijk dat de defectbeveiliging van
het stuurbekrachtigingssysteem in werking treedt waardoor het sturen zwaarder
wordt. Dit duidt echter niet op een probleem. Parkeer in dit geval de auto op een
veilige plaats en wacht enkele minuten totdat het systeem weer normaal werkt.

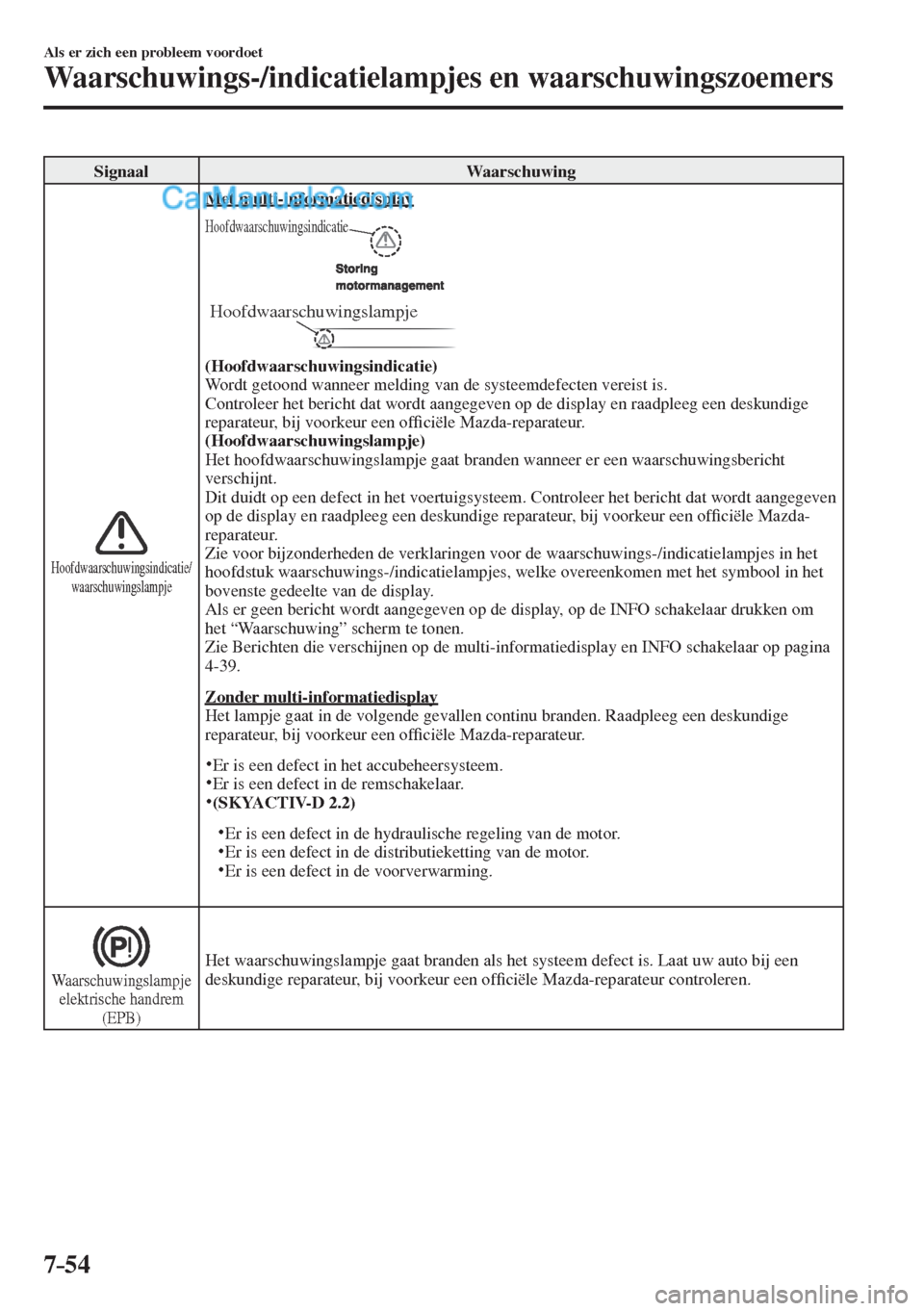

7–54
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Signaal Waarschuwing

Hoofdwaarschuwingsindicatie/
waarschuwingslampje
Met multi-informatiedisplay

Hoofdwaarschuwingslampje
Hoofdwaarschuwingsindicatie

(Hoofdwaarschuwingsindicatie)
Wordt getoond wanneer melding van de systeemdefecten vereist is.
Controleer het bericht dat wordt aangegeven op de display en raadpleeg een deskundige
reparateur, bij voorkeur een of¿ ciële Mazda-reparateur.
(Hoofdwaarschuwingslampje)
Het hoofdwaarschuwingslampje gaat branden wanneer er een waarschuwingsbericht
verschijnt.
Dit duidt op een defect in het voertuigsysteem. Controleer het bericht dat wordt aangegeven
op de display en raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-
reparateur.
Zie voor bijzonderheden de verklaringen voor de waarschuwings-/indicatielampjes in het
hoofdstuk waarschuwings-/indicatielampjes, welke overeenkomen met het symbool in het
bovenste gedeelte van de display.
Als er geen bericht wordt aangegeven op de display, op de INFO schakelaar drukken om
het “Waarschuwing” scherm te tonen.
Zie Berichten die verschijnen op de multi-informatiedisplay en INFO schakelaar op pagina
4-39 .
Zonder multi-informatiedisplay
Het lampje gaat in de volgende gevallen continu branden. Raadpleeg een deskundige
reparateur, bij voorkeur een of¿ ciële Mazda-reparateur.
Er is een defect in het accubeheersysteem. Er is een defect in de remschakelaar.
(SKYACTIV-D 2.2) Er is een defect in de hydraulische regeling van de motor. Er is een defect in de distributieketting van de motor. Er is een defect in de voorverwarming.


Waarschuwingslampje
elektrische handrem
(EPB) Het waarschuwingslampje gaat branden als het systeem defect is. Laat uw auto bij een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur controleren.

7–56
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
*Bepaalde modellen.
Signaal Waarschuwing
Waarschuwingsindicatie/
waarschuwingslampje
voor automatische
transmissie
*
De indicatie/het lampje gaat branden wanneer er een probleem is met de transmissie.
OPGELET
Als de waarschuwingsindicatie/-lampje voor de automatische transmissie gaat branden,
is er een elektrisch probleem in de transmissie. Wanneer u in deze toestand met uw
Mazda blijft doorrijden, kan dit beschadiging van uw transmissie tot gevolg hebben.
Raadpleeg zo spoedig mogelijk een deskundige reparateur, bij voorkeur een of¿ ciële
Mazda reparateur.

4WD
waarschuwingsindicatie
*
“Storing in 4WD systeem” wordt op de display getoond
De indicatie wordt onder de volgende omstandigheden getoond. Er is mogelijk een defect
in het systeem. Laat de auto door een deskundige reparateur, bij voorkeur een of¿ ciële
Mazda-reparateur, controleren.
Wanneer er een defect is in het 4WD systeem. Wanneer er een groot verschil is in de bandenmaat tussen de voor- en achterwielen.
“Overbelasting 4WD systeem” wordt getoond
De indicatie wordt onder de volgende omstandigheden getoond. Parkeer de auto op een
veilige plaats en controleer dat het waarschuwingsindicatielampje uit gaat en rijd dan
verder. Neem contact op met een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-
reparateur, als de indicatie continu wordt getoond.
Wanneer de temperatuur van de differentieelolie buitengewoon hoog wordt. Wanneer er een groot verschil is in draaisnelheid tussen de voor- en achterwielen, zoals
wanneer wordt geprobeerd de auto uit modder los te trekken.


4WD
waarschuwingslampje
*
Wanneer het lampje brandt
Het lampje gaat onder de volgende omstandigheden branden. Er is mogelijk een defect in
het systeem. Laat de auto door een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-
reparateur, controleren.
Wanneer er een defect is in het 4WD systeem. Wanneer er een groot verschil is in de bandenmaat tussen de voor- en achterwielen.
Wanneer het lampje knippert
Parkeer de auto op een veilige plaats. Start de motor na enkele ogenblikken opnieuw, als
het waarschuwingslampje ophoudt met knipperen kunt u verder rijden. Als het lampje niet
ophoudt met knipperen, contact opnemen met een deskundige reparateur, bij voorkeur een
of¿ ciële Mazda-reparateur.
Wanneer de temperatuur van de differentieelolie buitengewoon hoog wordt. Wanneer er een groot verschil is in draaisnelheid tussen de voor- en achterwielen, zoals
wanneer wordt geprobeerd de auto uit modder los te trekken.


(Gaat branden)
TCS/DSC
indicatielampje Als het lampje blijft branden, is er mogelijk een defect in het TCS, DSC of het
rembekrachtigingssysteem en bestaat de kans dat deze niet correct functioneren. Breng uw
auto naar een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur.

7–58
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
*Bepaalde modellen.
Signaal Waarschuwing

(Oranje)
K E Y
waarschuwingsindicatie
*
“Storing in Keyless systeem” wordt op de display getoond
Dit bericht wordt getoond als er een probleem is met de geavanceerde afstandbediende
portiervergrendeling & startdrukknopsysteem.
Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur.
OPGELET
Als het bericht wordt aangegeven of het startdrukknopindicatielampje (oranje) knippert,
bestaat de kans dat de motor niet start. Als de motor niet gestart kan worden, deze
proberen te starten met behulp van de noodprocedure voor het starten van de motor en
de auto zo spoedig mogelijk door een deskundige reparateur, bij voorkeur een of¿ ciële
Mazda reparateur laten inspecteren.
Zie Noodbediening voor het starten van de motor op pagina 4-13 .
“Zet contactslot op UIT” wordt op de display getoond
Dit bericht wordt getoond wanneer het bestuurdersportier wordt geopend zonder het contact
uit te zetten.
“Sleutel niet gevonden” wordt op de display getoond
Dit bericht wordt getoond wanneer een van de volgende handelingen wordt uitgevoerd
wanneer de sleutel buiten het werkingsbereik is of zich op plaatsen in de cabine bevindt
waar de sleutel moeilijk bespeurd kan worden.
De startdrukknop wordt ingedrukt terwijl het contact uit staat Het contact wordt aan gezet Alle portieren zijn gesloten zonder dat het contact is uitgezet


(Rood)
(Gaat branden)
K E Y -
waarschuwingslampje
*
In het geval van een defect in het afstandbediende portiervergrendelingssysteem, gaat het
lampje continu branden.
OPGELET
Als het sleutelwaarschuwingslampje brandt of het startdrukknopindicatielampje
(oranje) knippert, bestaat de kans dat de motor niet start. Als de motor niet gestart kan
worden, deze proberen te starten met behulp van de noodprocedure voor het starten van
de motor en de auto zo spoedig mogelijk door een deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur laten inspecteren.
Zie Noodbediening voor het starten van de motor op pagina 4-13 .

Beveiligingssysteemindicatielampje
Als de motor niet met de correcte sleutel gestart kan worden en het
beveiligingssysteemindicatielampje blijft branden of knipperen, het volgende proberen:
Zorg er voor dat de sleutel zich binnen het werkingsbereik voor signaaloverdracht bevindt.
Zet het contact uit en start vervolgens de motor opnieuw. Neem contact op met een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur, indien de motor na 3
pogingen of meer niet start.

7–61
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
*Bepaalde modellen.
Signaal Waarschuwing

(Oranje)
Waarschuwingsindicatie
rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem
(LDWS)
*
Het bericht wordt getoond wanneer er een defect is in het systeem. Laat uw auto bij een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur controleren.
Het systeem werkt niet wanneer het waarschuwingsbericht wordt getoond.
OPGELET
Gebruik altijd banden van het voorgeschreven formaat voor alle wielen en van
hetzelfde merk, soort en pro¿ elpatroon. Bovendien geen banden met duidelijk
zichtbaar verschillende slijtagepatronen op dezelfde auto gebruiken. Als dergelijke
ongeschikte banden gebruikt worden, bestaat de kans dat het systeem niet normaal
functioneert.

Wanneer een noodreservewiel wordt gebruikt, bestaat de kans dat het systeem niet
normaal functioneert.

L E D
koplampwaarschuwingslampje Dit lampje gaat branden als er een defect is in de LED-koplamp. Laat uw auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur controleren.

Maatregelen nemen
Neem de juiste maatregel en controleer dat het waarschuwingslampje uit gaat.

Signaal Waarschuwing Te nemen maatregel


(Oranje)
Waarschuwingslampje
van Smart Brake Support
remhulpsysteem/
stadsverkeer-remassistent
(SBS/SCBS)
* Het lampje gaat branden als de
voorruit of de radarsensor vuil zijn of
als er een defect is in het systeem. Controleer de reden waarom het
waarschuwingslampje brandt op de
middendisplay.
Als de reden waarom het
waarschuwingslampje brandt het gevolg is
van een verontreinigde voorruit, de voorruit
reinigen.
Als het waarschuwingslampje brandt
vanwege een vuile radarsensor, het
voorembleem reinigen.
Laat de auto door een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda-reparateur,
controleren als er andere redenen zijn.

7–67
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Berichten die verschijnen op de multi-informatiedisplay
Als er een melding is van het voertuig, verschijnt een bericht op de multi-informatiedisplay.
Controleer de informatie en neem de noodzakelijke maatregel.


(Displayvoorbeeld)

Als het waarschuwingslampje gelijktijdig gaat branden/knipperen of een symbool op de
display wordt aangegeven, de informatie betreffende het waarschuwingslampje of symbool
controleren. (pagina 4-53 )

Display Inhoud Te nemen maatregel

Wordt aangegeven wanneer de
startdrukknop wordt ingedrukt terwijl de
keuzehendel niet in stand P staat. Zet de keuzehendel in de stand P.

Wordt aangegeven wanneer de
startdrukknop wordt ingedrukt zonder
intrappen van het rempedaal. Trap het rempedaal in en druk
vervolgens de startdrukknop in.

Wordt aangegeven wanneer de
startdrukknop wordt ingedrukt zonder
intrappen van het koppelingspedaal. Trap het koppelingspedaal in en druk
vervolgens de startdrukknop in.

Wordt aangegeven wanneer het stuurwiel
is geblokkeerd. Zet de stuurvergrendeling vrij.

7–68
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Display Inhoud Te nemen maatregel

Wordt aangegeven wanneer de
elektrische handremschakelaar (EPB)
wordt bediend zonder het rempedaal in
te trappen. Bedien de elektrische handremschakelaar
(EPB) terwijl het rempedaal wordt
ingetrapt.

Geeft aan wanneer er een probleem
is met het remsysteem terwijl de auto
in stilstand wordt gehouden door de
AUTOHOLD functie of tijdens de in
stilstand houden-functie van de Mazda
Radar Cruise Control met Stop & Go-
functie (MRCC met Stop & Go-functie). Druk eerst het rempedaal in.
Annuleer de AUTOHOLD-functie of
de Mazda Radar Cruise Control met
Stop & Go-functie (MRCC met Stop
& Go-functie) en laat uw auto bij een
deskundige reparateur, bij voorkeur een
of¿ ciële Mazda-reparateur, controleren.

Geeft de mogelijkheid aan dat de
auto niet in stilstand kan worden
gehouden door de AUTOHOLD functie,
bijvoorbeeld op steile hellingen. Houd het rempedaal ingetrapt (met uw
voet).

Geeft aan wanneer wordt geannuleerd
zonder het rempedaal in te trappen
terwijl de auto in stilstand wordt
gehouden door de AUTOHOLD functie
of tijdens de in stilstand houden-functie
van de Mazda Radar Cruise Control met
Stop & Go-functie (MRCC met Stop &
Go-functie). Annuleer de AUTOHOLD functie of de
in stilstand houden-functie van de Mazda
Radar Cruise Control met Stop & Go-
functie (MRCC met Stop & Go-functie)
terwijl u het rempedaal intrapt.

7–69
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Berichten die verschijnen op de display
Als een bericht wordt getoond op de middendisplay (type B audio), overeenkomstig het
getoonde bericht de juiste maatregel nemen (op kalme wijze).


(Displayvoorbeeld)

Breng de auto onmiddellijk op een veilige plaats tot stilstand.
Als de volgende berichten in de middendisplay worden getoond (type B audio), is er
mogelijk een defect in een voertuigsysteem. Breng de auto op een veilige plaats tot stilstand
en neem contact op met een of¿ ciële Mazda reparateur.

Display Aangegeven toestand

Wordt getoond als de motorkoelvloeistoftemperatuur
buitengewoon is toegenomen.

Wordt getoond als er een defect is in het laadsysteem.

7–70
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
Controleer displaygegevens
Wordt getoond in de volgende gevallen:

Display Aangegeven toestand/Te nemen maatregel

Het volgende bericht wordt getoond wanneer de
temperatuur rondom de middendisplay te hoog is
opgelopen.
Verlaging van de temperatuur in het interieur of van
de temperatuur rondom de middendisplay wordt
aanbevolen door direct zonlicht te vermijden.
