Tijdens het rijden
Instrumentengroep en display
OPGELET
  (Met type automatisch opklappen)  Probeer niet handmatig de hoek van de Active Driving Display af te stellen of deze te
openen of te sluiten. Vingerafdrukken op de display maken deze moeilijk zichtbaar en
het overmatig kracht uitoefenen tijdens de bediening kan beschadiging veroorzaken.
  (Met type automatisch opklappen)  Plaats geen voorwerpen in de buurt van de Active Driving Display. De kans bestaat dat
de Active Driving Display niet functioneert of beschadigd wordt wanneer deze tijdens
zijn werking gehinderd wordt.
  Plaats geen dranken in de buurt van de Active Driving Display. Als water of andere
vloeistoffen op de Active Driving Display worden gemorst, kan dit beschadiging
veroorzaken.
  Plaats geen voorwerpen boven de Active Driving Display en plak geen stickers op de
stofdichte plaat/optische ontvanger aangezien deze storing zullen veroorzaken.
  Er is een sensor ingebouwd die de helderheid van de display regelt. Als de optische
ontvanger wordt afgedekt, zal de displayhelderheid verminderen waardoor deze
moeilijk zichtbaar wordt.
  Stel de optische ontvanger niet bloot aan sterke lichtinval. Anders kan dit beschadiging
veroorzaken.
OPMERKING
  Bij het dragen van een zonnebril met gepolariseerde glazen wordt de zichtbaarheid
van de Active Driving Display verminderd als gevolg van de eigenschappen van de
display.
  Als de accu werd verwijderd en opnieuw is geïnstalleerd of de accuspanning laag is,
kan de afgestelde positie afwijken.
  Het is mogelijk dat de display moeilijk zichtbaar is of dat tijdelijk hinder wordt
ondervonden als gevolg van weersomstandigheden zoals regen, sneeuw, licht en
temperatuur.
  Als de audio-installatie wordt verwijderd, kan de Active Driving Display niet worden
gebruikt.

4–51
Tijdens het rijden
Instrumentengroep en display
De Active Driving Display geeft de volgende informatie:


 Bedrijfstoestanden en waarschuwingen van dodehoekmonitor (BSM)
 Zie Dodehoekmonitor (BSM) op pagina 4-140 .



 Waarschuwingen van afstandherkenningshulpsysteem (DRSS)
 Zie Afstandherkenningshulpsysteem (DRSS) op pagina 4-155 .



 Verkeersborden en waarschuwingen van verkeersbordherkenningsysteem (TSR)
 Zie Verkeersbordherkenningsysteem (TSR) op pagina 4-147 .



 Bedieningsvoorwaarden en waarschuwingen met betrekking tot Mazda Radar Cruise
Control met Stop & Go-functie (MRCC met Stop & Go-functie)
  Zie Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)
op pagina 4-184 .




 Bedrijfstoestanden en waarschuwingen van Mazda Radar Cruise Control (MRCC)
systeem
  Zie het Mazda Radar Cruise Control (MRCC) systeem op pagina 4-168 .



 Bedrijfstoestand en waarschuwingen van Rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem (LDWS)
  Zie Rijstrookassistent (LAS) en rijstrookafwijkingswaarschuwingssysteem (LDWS) op
pagina 4-201 .



 Bedrijfstoestanden en waarschuwingen van Smart Brake Support remhulpsysteem (SBS)
 Zie Smart Brake Support remhulpsysteem (SBS) op pagina 4-238 .



 Bedieningsvoorwaarden en waarschuwingen met betrekking tot afstelbare
snelheidsbegrenzer (ASL)
  Zie Afstelbare snelheidsbegrenzer (ASL) op pagina 4-215 .



 Bedrijfstoestanden van kruissnelheidsregelaar
 Zie Kruissnelheidsregelaar op pagina 4-253 .



 Navigatiebegeleiding (modellen met navigatiesysteem)



 Snelheidslimietindicator (modellen met navigatiesysteem)



 Rijsnelheid

4–52
Tijdens het rijden
Instrumentengroep en display
Alle instellingen/afstellingen voor de Active Driving Display kunnen worden gemaakt op de
middendisplay.

1. Selecteer het pictogram op het beginscherm om het Instellingenscherm te tonen.
2. Selecteer het AD-Disp tabblad.
3. Selecteer het gewenste item en maak de instelling/afstelling.



 Methode voor het afstellen van de schermhelderheid (automatisch/handmatig)



 Begin-instellingen schermhelderheid (bij selectie van automatische afstelling)



 Afstelling van schermhelderheid (bij selectie van handmatige afstelling)



 Displaypositie van Active Driving Display (displayhoogte)



 Hoek afstellen van Active Driving Display (correctie displayhoek)



 De combinatie van rijbaanbegeleiding en stapsgewijze weergave (TBT) kan gewijzigd
worden. (navigatiebegeleiding)



 Active Driving Display AAN/UIT (indicatie)



 Navigatiebegeleiding AAN/UIT



 Instellingen resetten (reset)
OPMERKING
De gewenste rijpositie (displaypositie, helderheidsniveau, displayinformatie) kan na het
programmeren van de positie worden opgeroepen.
Zie Rijpositiegeheugen op pagina 2-9 .

4–53
Tijdens het rijden
Instrumentengroep en display
Waarschuwings-/indicatielampjes
De instrumentengroep varieert afhankelijk van het model en de speci¿ caties.

Midden van instrumentenpaneel
Waarschuwings-/indicatielampjes zullen verschijnen in de gearceerde gedeelten
Type A
(Met multi-informatiedisplay)
(Zonder multi-informatiedisplay) Instrumentengroep
Type B

4–54
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Waarschuwingsindicatie/Waarschuwingslampjes
Deze lampjes gaan branden of knipperen om de gebruiker te informeren over de
bedrijfstoestand van het systeem of om een defect te melden.

Signaal Waarschuwing Pagina

Remsysteemwaarschuwingslampje *1 7-49

ABS waarschuwingslampje *1 Waarschuwing
van elektronisch
remkrachtverdelingssysteem
7-49
ABS waarschuwing
7-53

Laadsysteemwaarschuwingsindicatie/waarschuwingslampje *1 7-49

Motoroliewaarschuwingslampje *1 7-49


(Rood) * Waarschuwingsindicatie/waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur *1 7-49

* Indicatie/indicatielampje voor defecte stuurbekrachtiging *1 7-49

* Hoofdwaarschuwingsindicatie/waarschuwingslampje *1 7-53

Waarschuwingsindicatie/waarschuwingslampje elektrische handrem (EPB) *1 7-53


(Rood) * Waarschuwingslampje rempedaalbediening vereist *1 Knippert
4-105
Zoemer en knippert
7-53

Motorwaarschuwingslampje *1 7-53

* Waarschuwingsindicatie/waarschuwingslampje voor
automatische transmissie *1 7-53

* 4WD waarschuwingsindicatie/waarschuwingslampje *1 7-53

Waarschuwingslampje voor systeem van airbag/voorspanners
van veiligheidsgordels *1 7-53

4–55
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Signaal Waarschuwing Pagina

* Waarschuwingslampje van bandenspanningcontrolesysteem *1 Knippert
7-53
Gaat branden
7-61


(Oranje/wit) * KEY waarschuwingsindicatie Oranje
7-53
Wit
7-61


(Rood) * KEY waarschuwingslampje *1 Gaat branden
7-53
Knippert
7-61


(Oranje) * i-stop waarschuwingslampje *1 7-53


(Oranje)
* Koplampregelsysteem (HBC) waarschuwingsindicatie/
waarschuwingslampje *1 7-53
* Adaptieve LED koplampen (ALH) waarschuwingsindicatie/
waarschuwingslampje *1 7-53

* Dodehoekmonitor (BSM) waarschuwingsindicatie 7-53


(Oranje) * Waarschuwingsindicatie vermoeidheid bestuurder (DAA) 7-53


(Oranje)
* Waarschuwingsindicatie van Mazda Radar Cruise Control
(MRCC) systeem 7-53

* Waarschuwingsindicatie Mazda Radar Cruise Control met
Stop & Go-functie (MRCC met Stop & Go-functie) 7-53


(Oranje) * Waarschuwingsindicatie rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem (LDWS) 7-53

LED koplampwaarschuwingslampje *1 7-53


(Oranje)
* Waarschuwingsindicatie/waarschuwingslampje van Smart
Brake Support remhulpsysteem/stadsverkeer-remassistent
(SBS/SCBS)
*1 7-61

Waarschuwingsindicatie/waarschuwingslampje laag
brandstofpeil 7-61

4–56
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.

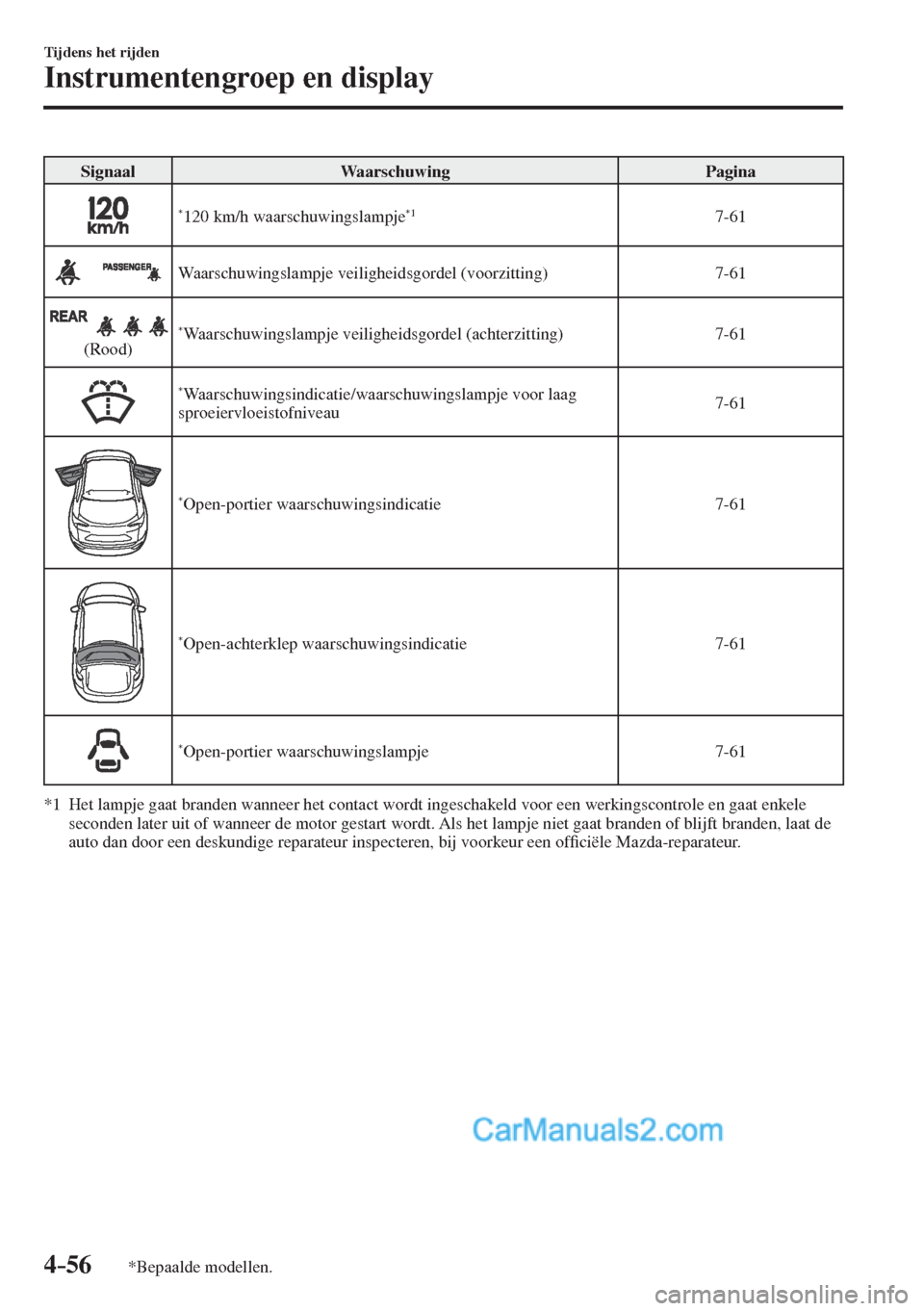

Signaal Waarschuwing Pagina

* 120 km/h waarschuwingslampje *1 7-61

Waarschuwingslampje veiligheidsgordel (voorzitting) 7-61


(Rood) * Waarschuwingslampje veiligheidsgordel (achterzitting) 7-61


* Waarschuwingsindicatie/waarschuwingslampje voor laag
sproeiervloeistofniveau 7-61


* Open-portier waarschuwingsindicatie 7-61


* Open-achterklep waarschuwingsindicatie 7-61

* Open-portier waarschuwingslampje 7-61
*1 Het lampje gaat branden wanneer het contact wordt ingeschakeld voor een werkingscontrole en gaat enkele
seconden later uit of wanneer de motor gestart wordt. Als het lampje niet gaat branden of blijft branden, laat de
auto dan door een deskundige reparateur inspecteren, bij voorkeur een of¿ ciële Mazda-reparateur.

4–57
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Indicatie/Indicatielampjes
Deze lampjes gaan branden of knipperen om de gebruiker te informeren over de
bedrijfstoestand van het systeem of om een defect te melden.

Signaal Indicatie Pagina


(Groen) * Veiligheidsgordelindicatielampje (Achterzitting) 2-29

* Indicatielampje van de deactiveringsschakelaar van de
voorpassagiersairbag *1 2-74


(Groen) * KEY-indicatielampje 4-6


(Groen) * i-stop indicatielampje 4-25

Beveiligingssysteemindicatielampje *1 3-64

(Wit/Oranje)
* Rijsnelheidsalarmindicatie (Zonder multi-
informatiedisplay)
4-38
(Met multi-
informatiedisplay)
4-48

* Moersleutelindicatie/indicatielampje *1 4-61

* Voorgloeilampje *1 4-61

* Dieseldeeltjes¿ lterindicatie/indicatielampje *1 4-265


(Blauw) * Indicatielampje voor lage motorkoelvloeistoftemperatuur 4-61

Schakelstandindicatie 4-68

Verlichting-aan indicatie/indicatielampje 4-78

4–58
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Signaal Indicatie Pagina

Grootlichtindicatielampje Koplampen grootlicht-
dimlicht
4-82
Koplamplichtsignaal
4-82

* Indicatielampje voor mistvoorlicht 4-84

* Indicatielampje mistachterlicht 4-85

Indicatielampjes van richtingaanwijzers/
waarschuwingsknipperlichten
Richtingaanwijzers en signalen
voor rijbaanverandering
4-87
Waarschuwingsknipperlichten
4-98
Indicatie/indicatielampje elektrische handrem (EPB) *1*2 7-53


(Groen) * Rempedaalbediening vereist indicatielampje 4-100

Indicatielampje AUTOHOLD actief
*1 4-108
* Indicatielampje Mazda Radar Cruise Control met Stop & Go-
functie (MRCC met Stop & Go-functie) 4-196

TCS/DSC indicatielampje *1 Anti-wielspinregeling
(TCS)
4-116
Dynamische
stabiliteitsregeling (DSC)
4-118
Gaat branden
7-53

TCS OFF indicatielampje
*1 4-116


* Keuzemodusindicatie 4-124


(Groen)
* Koplampregelsysteem (HBC) indicatielampje 4-135

* Adaptieve LED koplampen (ALH) indicatielampje 4-139

4–59
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Signaal Indicatie Pagina

* Dodehoekmonitor (BSM) OFF indicatielampje *1 Behalve defect
4-146
Defect
7-53


(Wit)
* Hoofdindicatie van Mazda Radar Cruise Control (MRCC)
systeem 4-173

* Hoofdindicatie Mazda Radar Cruise Control met Stop & Go-
functie (MRCC met Stop & Go-functie) 4-189


(Groen)
* Instelindicatie van Mazda Radar Cruise Control (MRCC)
systeem 4-173

* Instelindicatie Mazda Radar Cruise Control met Stop & Go-
functie (MRCC met Stop & Go-functie) 4-189


(Wit/Groen) * Indicatie rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem (LDWS) 4-205


* Indicatielampje rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem (LDWS) OFF *1 4-211


* Indicatie van stadsverkeer-remassistent (SCBS) Geavanceerde
stadsverkeer-remassistent
(Advanced SCBS)
4-227
Stadsverkeer-remassistent
[Vooruit] (SCBS F)
4-231
Stadsverkeer-remassistent
[Achteruit] (SCBS R)
4-237


(Rood) * Indicatielampje van stadsverkeer-remassistent (SCBS) Geavanceerde
stadsverkeer-remassistent
(Advanced SCBS)
4-226
Stadsverkeer-remassistent
[Vooruit] (SCBS F)
4-230
Stadsverkeer-remassistent
[Achteruit] (SCBS R)
4-237
