Pasek mocujący trójkątostrzegawczy
*
Trójkąt ostrzegawczy należy
przechowywać przy poszyciu z lewej
strony i zabezpieczać paskiem.
Pasek
W razie awarii
Postój w sytuacjach awaryjnych
*Wybrane wersje.7-15
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 782 of 935

Koło zapasowe i narzędzia
UWAGA
Twój samochód może być wyposa żony lub nie by ć wyposa żony w koł o zapasowe, podno śnik,
klucz do kół i torbę z narz ędziami. W celu uzyskania szczegół owych informacji skonsultuj
si ę z Autoryzowan ą Stacją Obsługi Mazdy.
Koło zapasowe i narzędzia znajdują się w miejscu pokazanym na r ysunku.
Korba podnośnika
Klucz nasadowy Podnośnik
Typ A
Typ B
Korba podnośnika
Klucz nasadowy Podnośnik
Śruba mocująca koło zapasoweTorba z narzędziamiKoło zapasowe
Śruba mocująca koło zapasowe
Koło zapasowe
Torba z narzędziami
Śrubokręt
Klucz
Śrubokręt Klucz
Z kołem zapasowym
Zaczep holowniczy
Zaczep holowniczy
Wybrane wersje.
W razie awarii
Przebita opona
7-16
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 783 of 935

Typ A
Typ B Bez koła zapasowegoZestaw do awaryjnej
naprawy oponyZaczep holowniczy
Korba podnośnika
Korba podnośnika
Zaczep holowniczyZestaw do awaryjnej
naprawy opony
Klucz do kół
Klucz do kół
Podnośnik
Podnośnik
Wybrane wersje.
W razie awarii
Przebita opona
7-17
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 784 of 935

Podnośnik*
Aby wyjąć podnośnik
1. Otwórz podłogę bagażnika i podnieśją.
2. Wyjmij podnośnik.
Typ A
Typ B
Aby schować podnośnik
Wykonaj procedurę odwrotną do opisanej
powyżej.
Obsługa okresowa
•Zawsze utrzymuj podnośnik
w czystości.
•Upewnij się, czy części ruchome nie są
zabrudzone lub zardzewiałe.
•Upewnij się, czy gwint śruby jest
odpowiednio nasmarowany.
Koło zapasowe*
Twoja Mazda może być wyposażona
w dojazdowe koło zapasowe.
Dojazdowe koło zapasowe jest lżejsze
i mniejsze od normalnego, jest również
przeznaczone wyłącznie do użytku
w sytuacjach awary jnych przez BARDZO
krótki czas. Dojazdowego koła
zapasowego nie należy NIGDY używać na
długich dystansach lub przez dłuższy czas.
W razie awarii
Przebita opona
7-18*Wybrane wersje.
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 785 of 935

OSTRZEŻENIE
Nie montuj dojazdowego koła
zapasowego w miejsce jednego z kół
przednich (napędzanych):
Jazda z dojazdowym kołem zapasowym
zamontowanym w miejsce jednego
z przednich kół napędowych zagraża
bezpieczeństwu. Prowadzenie samochodu
będzie utrudnione. Możesz utracić kontrolę
nad samochodem, zwłaszcza na
oblodzonej lub zaśnieżonej drodze
i doprowadzić do wypadku. Przełóż tylne
koło do przodu, a dojazdowe zamontuj
w miejsce tylnego.
PRZESTROGA
Podczas jazdy z dojazdowym kołem
zapasowym stabilność toru jazdy może
ulec pogorszeniu. Jedź ostrożnie.
Aby unikn\bć uszkodzenia dojazdowego
koła zapasowego lub samochodu, stosuj
się do następuj\bcych zaleceń:
Nie przekraczaj prędkości 80 km/h.
Unikaj najeżdżania na przeszkody. Nie
korzystaj z myjni automatycznej. Koło
dojazdowe ma mniejsz\b średnicę niż
normalne, przez co zmniejsza się
prześwit samochodu.
Nie stosuj na tym kole łańcuchów
przeciwpoślizgowych, ponieważ nie
będ\b do niego odpowiednio przylegać.
Nie używaj dojazdowego koła
zapasowego w żadnym innym
pojeździe, ponieważ zostało ono
zaprojektowane wył\bcznie do Twojej
Mazdy.
Nie używaj jednocze śnie więcej niż
jednego dojazdowego koła
zapasowego.

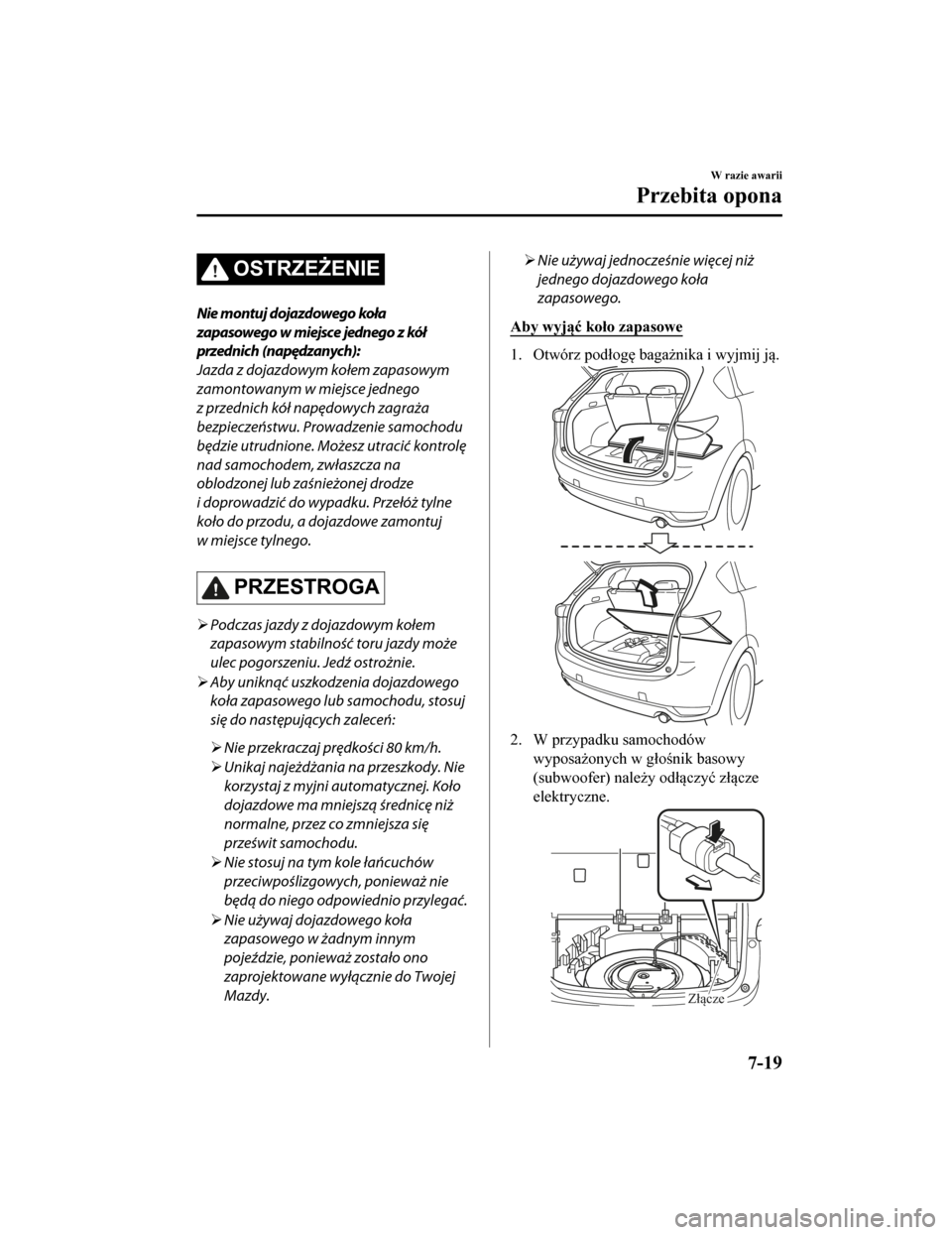

Aby wyjąć koło zapasowe
1. Otwórz podłogę bagażnika i wyjmij ją.
2. W przypadku samochodów wyposażonych w głośnik basowy
(subwoofer) należy odłączyć złącze
elektryczne.
Złącze
W razie awarii
Przebita opona
7-19
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 786 of 935

UWAGA
Aby odłączy ć z łą cze, mo że by ć
wymagane u życie wi ększej si ły.
Upewnij si ę, czy uchwyt jest
odpowiednio mocno ści śni ęty.
3.
W przypadku samochodów wyposażonych
w głośnik basowy (subwoofer) należy
poluzować śrubę mocującą i wyjąć
subwoofer oraz koło zapasowe.
W przypadku samochodów
niewyposażonych w głośnik basowy
(subwoofer), należy odkręcić śrubę
mocującą koło zapasowe i wyjąć koło
zapasowe.
Śruba mocująca koło zapasowe

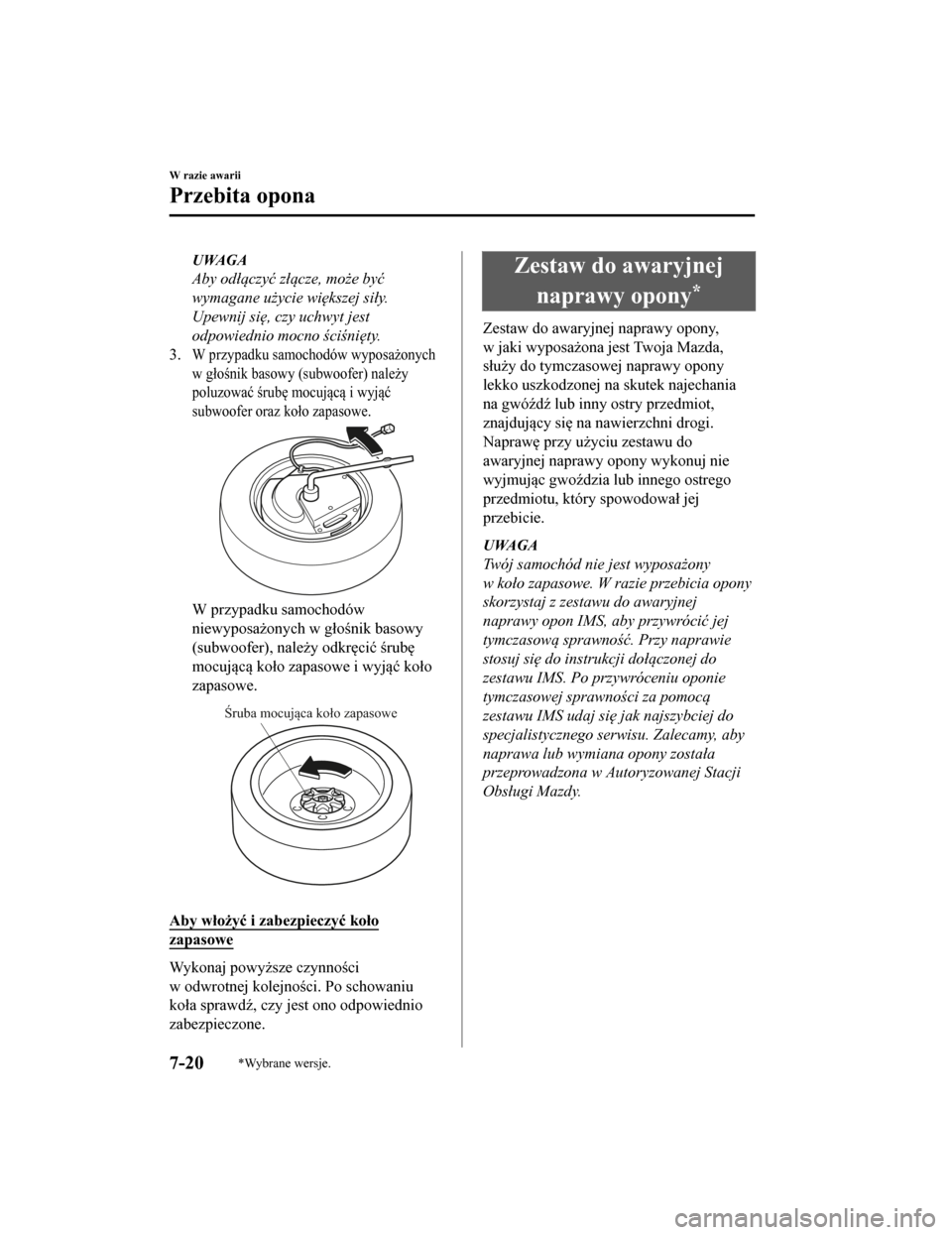

Aby włożyć i zabezpieczyć koło
zapasowe
Wykonaj powyższe czynności
w odwrotnej kolejności. Po schowaniu
koła sprawdź, czy jest ono odpowiednio
zabezpieczone.
Zestaw do awaryjnej
naprawy opony
*
Zestaw do awaryjnej naprawy opony,
w jaki wyposażona jest Twoja Mazda,
służy do tymczasowej naprawy opony
lekko uszkodzonej na skutek najechania
na gwóźdź lub inny ostry przedmiot,
znajdujący się na nawierzchni drogi.
Naprawę przy użyciu zestawu do
awaryjnej naprawy opony wykonuj nie
wyjmując gwoździa lub innego ostrego
przedmiotu, który spowodował jej
przebicie.
UWAGA
Twój samochód nie jest wyposa żony
w ko ło zapasowe. W razie przebicia opony
skorzystaj z zestawu do awaryjnej
naprawy opon IMS, aby przywrócić jej
tymczasow ą sprawno ść. Przy naprawie
stosuj si ę do instrukcji do łączonej do
zestawu IMS. Po przywróceniu oponie
tymczasowej sprawno ści za pomoc ą
zestawu IMS udaj si ę jak najszybciej do
specjalistycznego serwisu. Zalecamy, aby
naprawa lub wymiana opony zosta ła
przeprowadzona w Autoryzowanej Stacji
Obs ługi Mazdy.
W razie awarii
Przebita opona
7-20*Wybrane wersje.
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 787 of 935

Elementy zestawu do awaryjnej
naprawy opony
W skład zestawu do awaryjnej naprawy
opony wchodzą następujące elementy.
Uszczelniacz
do opon Przewód
wtryskowy
Kompresor Narzędzie
do
wykręca-
nia zaworu
Zapasowy
zawór
Naklejka informująca
o ograniczeniu
prędkości
Instrukcja
obsługi
OSTRZEŻENIE
Chro\b przed dziećmi pojemnik
z uszczelniaczem opon:
Połknięcie uszczelniacza zagraża
zdrowiu. W razie przypadkowego
połknięcia uszczelniacza należy
natychmiast wypić duż\b ilość wody
i udać się do lekarza.
Kontakt uszczelniacza z oczami lub
skór\b zagraża zdrowiu. W przypadku
kontaktu uszczelniacza z oczami lub
skór\b, należy natychmiast przemyć je
duż\b ilości\b wody i udać się do lekarza.
UWAGA
•Pojemnik z uszczelniaczem opon nie
nadaje si ę do powtórnego u życia. Kup
nowy pojemnik z uszczelniaczem
w Autoryzowanej Stacji Obs ługi Mazdy.
•Zestawu do awaryjnej naprawy opon nie
mo żna uż ywać w nast ępuj ących
przypadkach.
Skonsultuj si ę ze specjalistycznym
serwisem, zaleca my Autoryzowaną
Stacj ę Obs ługi Mazdy.
•Je żeli up łyn ął termin przydatno ści
uszczelniacza opon do u życia. (Termin
przydatnoś ci podano na etykiecie
pojemnika).
•Wy s t ąpi ło rozerwanie lub przebicie
opony na odcinku ponad 4 mm.
•Opona zosta ła uszkodzona poza
bie żnikiem.
•Samochód jechał bez powietrza
w oponie.
•Opona od łączył a się od obr ęczy ko ła.
•Uszkodzeniu uleg ła obrę cz koła.
•Opona ma 2 lub wi ęcej uszkodze ń.
Obsługa zestawu do awaryjnej
naprawy opony
1. Zatrzymaj samochód na płaskiej
nawierzchni możliwie najdalej od
ruchu ulicznego i uruchom hamulec
postojowy.
2. Ustaw dźwignię zmiany biegów skrzyni automatycznej w pozycji Park
(P), a w przypadku skrzyni manualnej
włącz pierwszy lub wsteczny bieg (R)
i wyłącz silnik.
3. Włącz światła awaryjne.
W razie awarii
Przebita opona
7-21
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 788 of 935

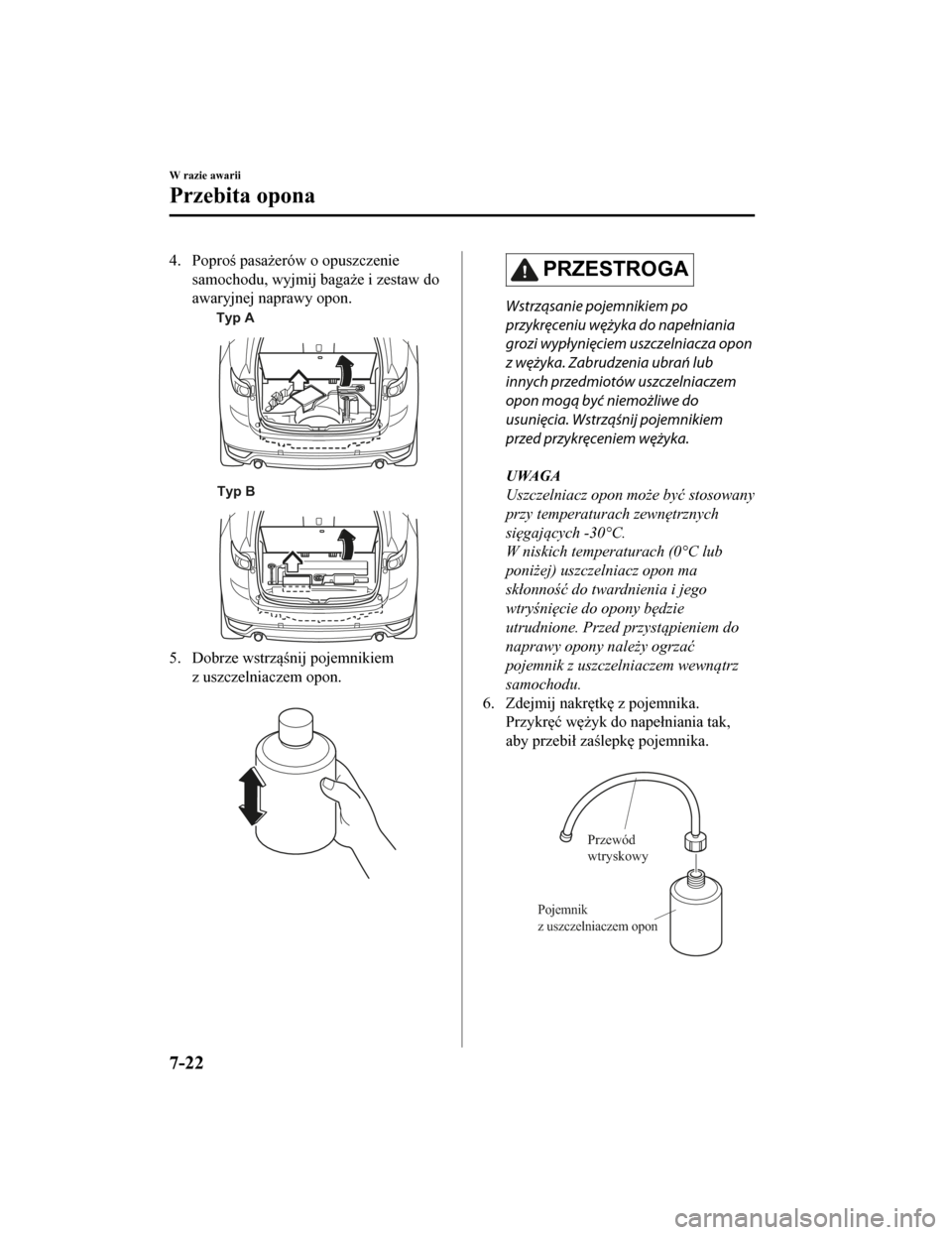

4. Poproś pasażerów o opuszczeniesamochodu, wyjmij bagaże i zestaw do
awaryjnej naprawy opon.
Typ A
Typ B
5. Dobrze wstrząśnij pojemnikiem z uszczelniaczem opon.
PRZESTROGA
Wstrz\bsanie pojemnikiem po
przykręceniu wężyka do napełniania
grozi wypłynięciem uszczelniacza opon
z wężyka. Zabrudzenia ubrań lub
innych przedmiotów uszczelniaczem
opon mog\b być niemożliwe do
usunięcia. Wstrz\bśnij pojemnikiem
przed przykręceniem wężyka.
UWAGA
Uszczelniacz opon mo że być stosowany
przy temperaturach zewn ętrznych
si ęgaj ących -30°C.
W niskich temperaturach (0°C lub
poni żej) uszczelniacz opon ma
sk łonność do twardnienia i jego
wtry śni ęcie do opony b ędzie
utrudnione. Przed przyst ąpieniem do
naprawy opony nale ży ogrza ć
pojemnik z uszczelniaczem wewną trz
samochodu.
6. Zdejmij nakrętkę z pojemnika. Przykręć wężyk do napełniania tak,
aby przebił zaślepkę pojemnika.
Przewód
wtryskowy
Pojemnik
z uszczelniaczem opon
W razie awarii
Przebita opona
7-22
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 789 of 935

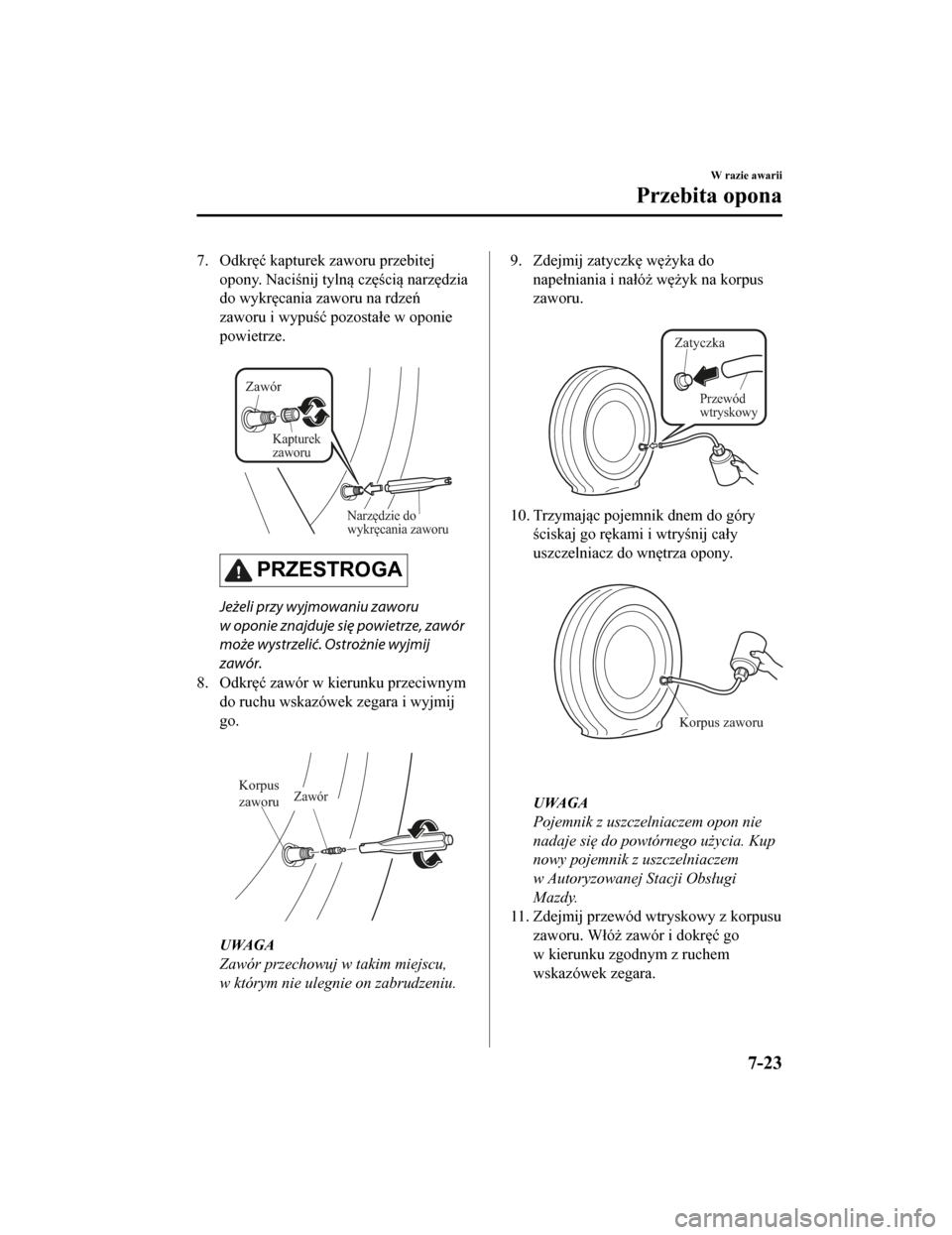

7. Odkręć kapturek zaworu przebitejopony. Naciśnij tylną częścią narzędzia
do wykręcania zaworu na rdzeń
zaworu i wypuść pozostałe w oponie
powietrze.
Zawór
Narzędzie do
wykręcania zaworu
Kapturek
zaworu
PRZESTROGA
Jeżeli przy wyjmowaniu zaworu
w oponie znajduje się powietrze, zawór
może wystrzelić. Ostrożnie wyjmij
zawór.
8. Odkręć zawór w k ierunku przeciwnym
do ruchu wskazówek zegara i wyjmij
go.
Korpus
zaworuZawór
UWAGA
Zawór przechowuj w takim miejscu,
w którym nie ulegnie on zabrudzeniu.
9. Zdejmij zatyczkę wężyka do
napełniania i nałóż wężyk na korpus
zaworu.
Przewód
wtryskowy
Zatyczka
10. Trzymając pojemnik dnem do góryściskaj go rękam i i wtryśnij cały
uszczelniacz do wnętrza opony.
Korpus zaworu
UWAGA
Pojemnik z uszczelniaczem opon nie
nadaje si ę do powtórnego u życia. Kup
nowy pojemnik z uszczelniaczem
w Autoryzowanej Stacji Obs ługi
Mazdy.
11. Zdejmij przewód wtryskowy z korpusu
zaworu. Włóż zawór i dokręć go
w kierunku zgodnym z ruchem
wskazówek zegara.
W razie awarii
Przebita opona
7-23
CX-5_8HD5-EE-18K-PL_Edition1 2019-2-7 11:43:59
Page 790 of 935

UWAGA
Nie wyrzucaj pustego pojemnika po
uszczelniaczu do opon. Zwróć go
w Autoryzowanej Stacji Obs ługi Mazdy
przy wymianie opony. Pusty pojemnik
zostanie opró żniony z pozosta łego
uszczelniacza i zutylizowany.
12. Umieść w widocznym miejscu naklejkę informującą o ograniczeniu
prędkości.
OSTRZEŻENIE
Umieść naklejkę informując ą o
ograniczeniu prędkości w miejscu
dobrze widocznym dla kierowcy:
Umieszczenie naklejki informuj\bcej o
ograniczeniu prędkości na
kierownicy zagraża bezpieczeństwu,
ponieważ może ona utrudnić
zadziałanie poduszki powietrznej i
spowodować poważne obrażenia.
Nie umieszczaj naklejki w żadnym
innym miejscu niż to, jakie wskazano
na rysunku.

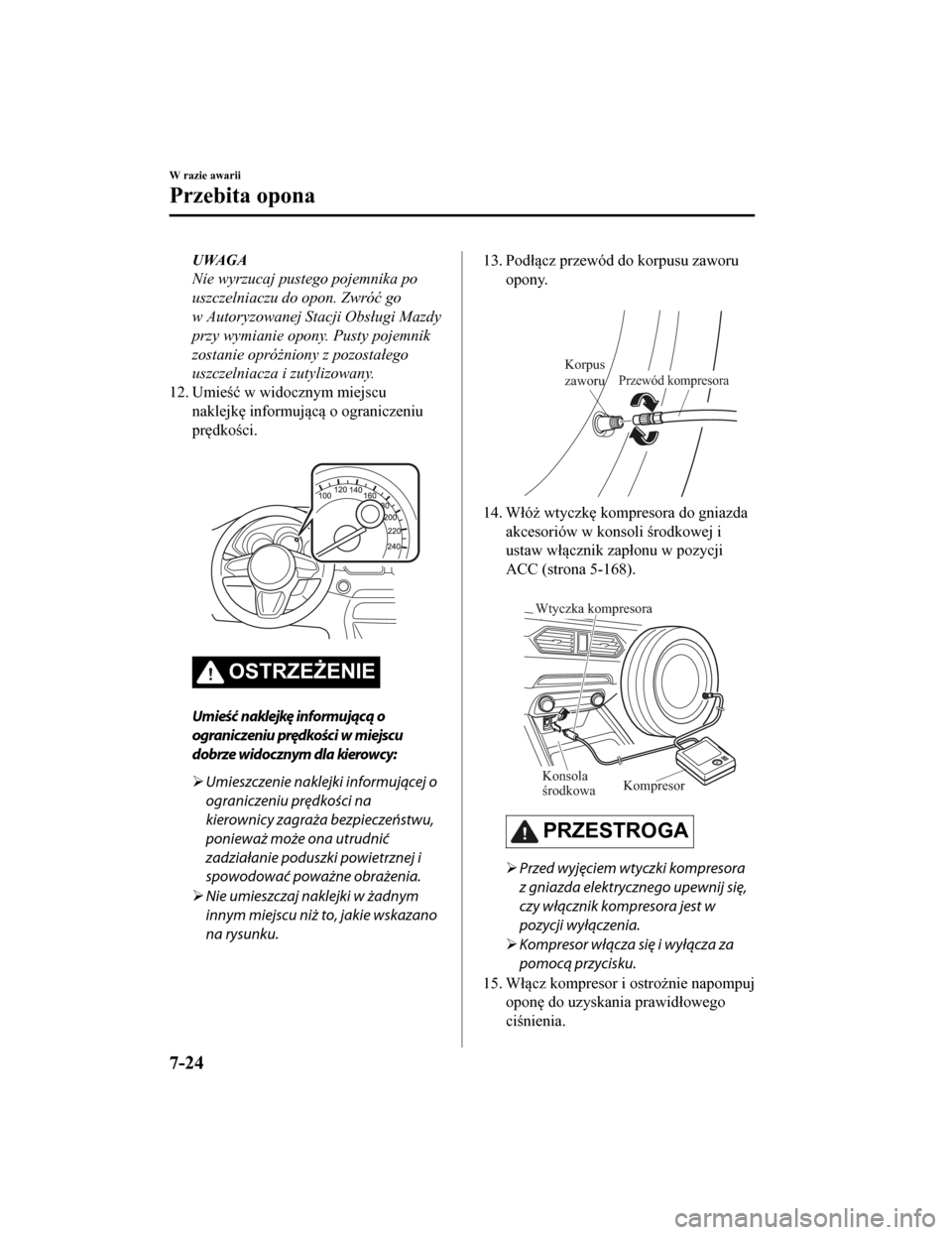

13. Podłącz przewód do korpusu zaworu
opony.
Korpus
zaworuPrzewód kompresora
14. Włóż wtyczkę kompresora do gniazdaakcesoriów w konsoli środkowej i
ustaw włącznik zapłonu w pozycji
ACC (strona 5-168).
Wtyczka kompresora
Kompresor
Konsola
środkowa
PRZESTROGA
Przed wyjęciem wtyczki kompresora
z gniazda elektrycznego upewnij się,
czy wł\bcznik kompresora jest w
pozycji wył\bczenia.
Kompresor wł\bcza się i wył\bcza za
pomoc\b przycisku.
15. Włącz kompresor i ostrożnie napompuj oponę do uzyskania prawidłowego
ciśnienia.
W razie awarii
Przebita opona
7-24
