MAZDA MODEL CX-9 2016 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2016, Model line: MODEL CX-9, Model: MAZDA MODEL CX-9 2016Pages: 646
Page 101 of 646
3–11
Avant de conduire
Système d'ouverture à télécommande
Plage de fonctionnement
Le système fonctionne uniquement lorsque
le conducteur se trouve dans le véhicule
ou dans la plage de fonctionnement et qu'il
est muni de la clé.
REMARQUE
Lorsque la pile est déchargée ou dans
les zones soumises à des ondes ou des
interférences radio de forte intensité la
plage de fonctionnement peut être réduite
ou le système peut ne pas fonctionner.
Pour déterminer le remplacement de la
pile, se référer à Système d'ouverture à
télécommande à la page 3-3 .
Verrouillage/déverrouillage des
portières et du hayon
Antenne extérieur
Verrouillage
seulement
Plage de
fonctionnement80 cm (31 po.) 80 cm (31 po.)
REMARQUE
Le système risque de ne pas fonctionner à
proximité immédiate des fenêtres ou des
poignées de portières ou du hayon.
Ouverture du hayon
Antenne extérieur
80 cm (31 po.)
Plage de
fonctionnement
CX-9_8FD7-FC-16B_Edition3.indb 11CX-9_8FD7-FC-16B_Edition3.indb 112017/02/15 16:19:262017/02/15 16:19:26
Page 102 of 646
3–12
Avant de conduire
Portières et serrures
Serrures des portières
PRUDENCE
Toujours emmener les enfants ou
les animaux de compagnie avec soi,
ou laisser avec eux une personne
responsable:
Le fait de laisser un enfant ou un
animal sans surveillance dans
un véhicule en stationnement est
dangereux. Lorsqu'il fait chaud, la
température intérieure d'un véhicule
peut augmenter à tel point que cela
peut entraîner une maladie cérébrale
ou même la mort.
Ne pas laisser la clé dans le véhicule si
des enfants s'y trouvent, et les garder
dans un endroit où les enfants ne les
trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le
véhicule avec la clé est dangereux. Cela
pourrait entraîner des blessures ou la
mort de quelqu'un.
Garder toutes les portières verrouillées
lors de la conduite:
Des portières déverrouillées dans
un véhicule en mouvement sont
dangereuses. Les passagers peuvent
tomber si une portière est ouverte par
inadvertance et peuvent facilement
être éjectés lors d'un accident.
Fermer toujours toutes les vitres et le
toit ouvrant transparent, verrouiller les
portières et le hayon et emporter la clé
avec soi lorsque le véhicule est laissé
sans surveillance:
Laisser votre véhicule déverrouillé
est dangereux, les enfants peuvent
s'enfermer dans un véhicule chaud,
pouvant entraîner leur mort. De même,
un véhicule non verrouillé est une cible
facile pour les voleurs et les intrus.
Après avoir fermé les portières et le
hayon, toujours vérifi er qu'ils sont bien
fermés:
Des portières et le hayon mal fermés
sont dangereux. Si le véhicule est
conduit avec une portière ou le hayon
mal fermé, la portière ou le hayon
risquerait en eff et de s'ouvrir de
manière inattendue et de causer un
accident.
Toujours confi rmer la sécurité du
véhicule avant d'ouvrir une portière et
le hayon:
Il est dangereux d'ouvrir une portière
ou le hayon de manière précipitée. Un
autre véhicule ou un piéton pourrait
être heurté et cela entraînerait un
accident.
ATTENTION
Toujours vérifi er les conditions autour
du véhicule avant l'ouverture/fermeture
des portières et du hayon et faire preuve
de prudence lors de vents forts ou
lorsque garé sur une pente. Ne pas être
au courant des conditions autour du
véhicule est dangereux car les doigts
pourraient se coincer dans la portière et
le hayon ou un piéton passant pourrait
être heurté, entraînant un accident
inattendu ou des blessures.
CX-9_8FD7-FC-16B_Edition3.indb 12CX-9_8FD7-FC-16B_Edition3.indb 122017/02/15 16:19:262017/02/15 16:19:26

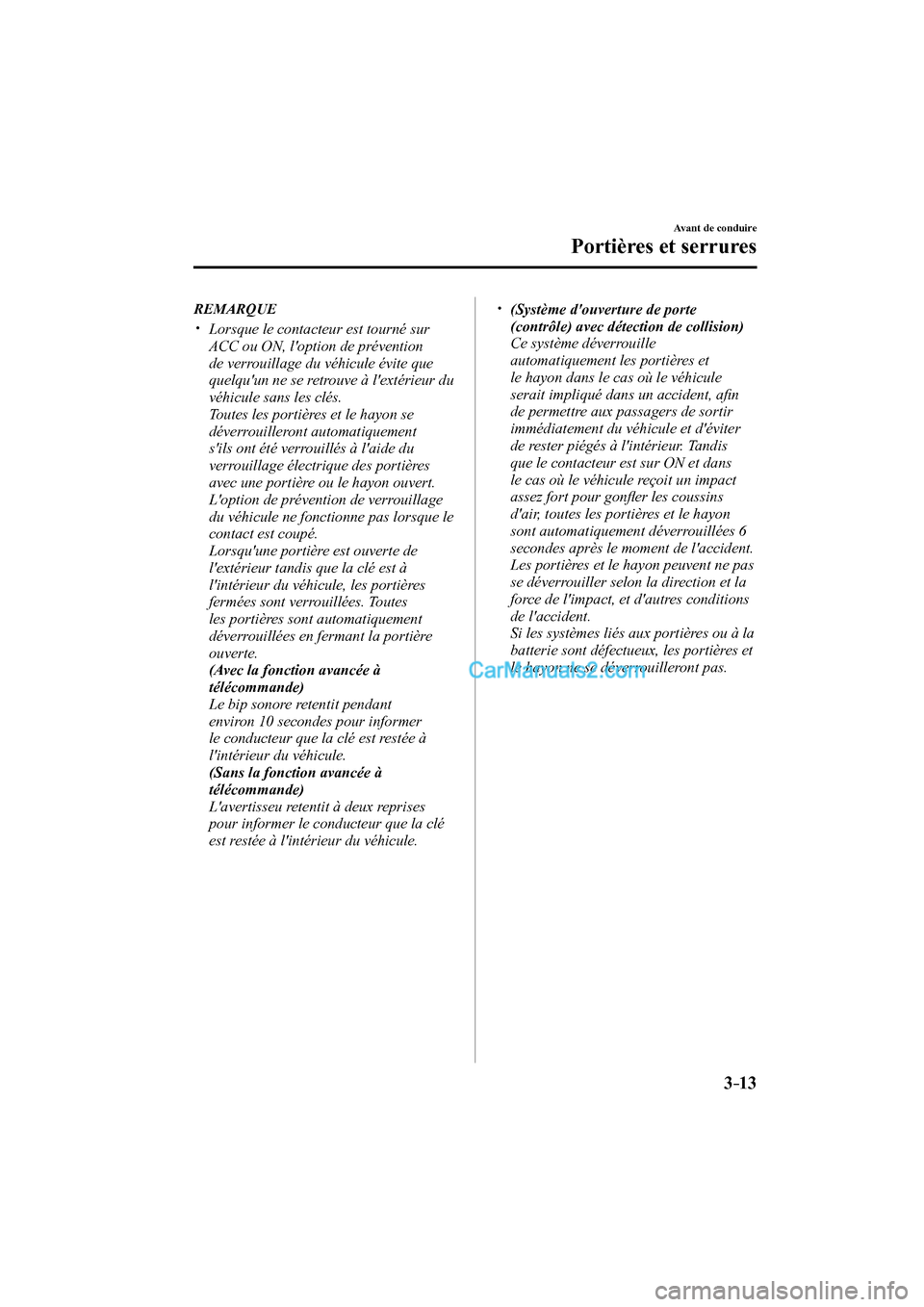

Page 103 of 646
3–13
Avant de conduire
Portières et serrures
REMARQUE
Lorsque le contacteur est tourné sur
ACC ou ON, l'option de prévention
de verrouillage du véhicule évite que
quelqu'un ne se retrouve à l'extérieur du
véhicule sans les clés.
Toutes les portières et le hayon se
déverrouilleront automatiquement
s'ils ont été verrouillés à l'aide du
verrouillage électrique des portières
avec une portière ou le hayon ouvert.
L'option de prévention de verrouillage
du véhicule ne fonctionne pas lorsque le
contact est coupé.
Lorsqu'une portière est ouverte de
l'extérieur tandis que la clé est à
l'intérieur du véhicule, les portières
fermées sont verrouillées. Toutes
les portières sont automatiquement
déverrouillées en fermant la portière
ouverte.
(Avec la fonction avancée à
télécommande)
Le bip sonore retentit pendant
environ 10 secondes pour informer
le conducteur que la clé est restée à
l'intérieur du véhicule.
(Sans la fonction avancée à
télécommande)
L'avertisseu retentit à deux reprises
pour informer le conducteur que la clé
est restée à l'intérieur du véhicule.
(Système d'ouverture de porte
(contrôle) avec détection de collision)
Ce système déverrouille
automatiquement les portières et
le hayon dans le cas où le véhicule
serait impliqué dans un accident, afi n
de permettre aux passagers de sortir
immédiatement du véhicule et d'éviter
de rester piégés à l'intérieur. Tandis
que le contacteur est sur ON et dans
le cas où le véhicule reçoit un impact
assez fort pour gonfl er les coussins
d'air, toutes les portières et le hayon
sont automatiquement déverrouillées 6
secondes après le moment de l'accident.
Les portières et le hayon peuvent ne pas
se déverrouiller selon la direction et la
force de l'impact, et d'autres conditions
de l'accident.
Si les systèmes liés aux portières ou à la
batterie sont défectueux, les portières et
le hayon ne se déverrouilleront pas.
CX-9_8FD7-FC-16B_Edition3.indb 13CX-9_8FD7-FC-16B_Edition3.indb 132017/02/15 16:19:262017/02/15 16:19:26
Page 104 of 646
3–14
Avant de conduire
Portières et serrures
Verrouillage, déverrouillage à
l'aide de la clé auxiliaire
Tourner la clé auxiliaire vers l'avant
pour verrouiller, vers l'arrière pour
déverrouiller.
Pour verrouiller
Toutes les portières et le hayon se
verrouillent automatiquement lorsque la
portière du conducteur est verrouillée en
utilisant la clé auxiliaire.
Pour déverrouiller
La portière du conducteur se
déverrouille lorsque la clé auxiliaire
est tournée brièvement sur la position
de déverrouillage puis immédiatement
replacée au centre.
Toutes les portières de même que le hayon
se déverrouillent lorsque la portière du
conducteur est déverrouillée et que la
clé auxiliaire est tenue en position de
déverrouillage pendant une seconde ou
plus.
Verrouiller
Déverrouiller
Verrouillage, déverrouillage à
l'aide de l'interrupteur de
commande (avec la fonction
avancée à télécommande)
Toutes les portières et le hayon peuvent
être verrouillés/déverrouillés en appuyant
sur l'interrupteur de commande des
portières avant lorsque le conducteur est
muni de la clé.
L'interrupteur de commande situé sur le
hayon peut être utilisé seulement pour
verrouiller toutes les portières et le hayon.
Portières avant
Interrupteur de
commande
Hayon (verrouillage seulement)
Interrupteur de
commande
CX-9_8FD7-FC-16B_Edition3.indb 14CX-9_8FD7-FC-16B_Edition3.indb 142017/02/15 16:19:262017/02/15 16:19:26
Page 105 of 646
3–15
Avant de conduire
Portières et serrures
Pour verrouiller
Pour verrouiller les portières et le hayon,
appuyer sur l'interrupteur de commande et
les feux de détresse clignoteront une fois.
Un bip sonore retentit une fois.
Pour déverrouiller
Interrupteur de commande de la
portière du conducteur
Pour déverrouiller la portière du
conducteur, appuyer sur l'interrupteur
de commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois.
Pour déverrouiller toutes les portières
et le hayon, appuyer de nouveau sur
l'interrupteur de commande avant 3
secondes; un bip sonore retentira alors
deux fois.
Interrupteur de commande de la
portière côté passager avant
Pour déverrouiller toutes les portières
et le hayon, appuyer sur l'interrupteur
de commande. Un bip sonore se fera
entendre deux fois et les feux de détresse
clignoteront deux fois. REMARQUE
Le système peut être confi guré de
manière à déverrouiller toutes les
portières en une seule opération.
Se référer à Fonctions de
personnalisation à la page 9-11 .
Utiliser la procédure suivante pour
modifi er le réglage.
1. Couper le contact et fermer toutes
les portières et le hayon.
2. Ouvrir la portière du conducteur.
3. Dans les 30 secondes de l'ouverture
de la portière du conducteur,
appuyer et maintenir enfoncé la
touche UNLOCK sur la clé pendant
5 secondes ou plus (on entend le
bruit des portières de verrouillage/
déverrouillage).
Après cela, le système commute
le réglage lorsque le conducteur
appuie une ou deux fois sur
l'interrupteur de commande pour
déverrouiller toutes les portières et
le hayon et ce à chaque fois qu'il
appuie sur la touche UNLOCK
(on entend le bruit des portières de
verrouillage/déverrouillage).
4. Le changement de réglage s'effectue
en suivant l'une des procédures
suivantes:
Mise du contacteur sur ACC ou
ON.
Fermeture de la portière du
conducteur.
Ouverture du hayon.
N'utiliser pas la clé pendant 10
secondes.
En appuyant sur n'importe
quelle touche sauf sur la touche
UNLOCK sur la clé.
En appuyant sur un interrupteur
de commande.
CX-9_8FD7-FC-16B_Edition3.indb 15CX-9_8FD7-FC-16B_Edition3.indb 152017/02/15 16:19:272017/02/15 16:19:27
Page 106 of 646
3–16
Avant de conduire
Portières et serrures
Vérifi er que toutes les portières et le
hayon sont correctement verrouillés.
Pour le hayon, le déplacer sans appuyer
sur le système d'ouverture électrique
du hayon pour vérifi er qu'il n'a pas été
laissé entrouvert.
Toutes les portières et le hayon ne
peuvent être verrouillés si l'une des
portières ou le hayon est ouvert.
Une fois l'interrupteur de commande
enclenché, il est possible que le
déverrouillage des portières nécessite
quelques secondes.
Un bip sonore de confi rmation se fait
entende lorsque les portières et le hayon
sont verrouillés/déverrouillés à l'aide
de l'interrupteur de commande. Si l'on
veut, on peut aussi mettre le bip sonore
hors service.
Il est également possible de modifi er
le volume du bip sonore. Se référer à
Fonctions de personnalisation à la page
9-11 .
Utiliser la procédure suivante pour
modifi er le réglage.
1. Couper le contact et fermer toutes
les portières et le hayon.
2. Ouvrir la portière du conducteur.
3. Dans les 30 secondes de l'ouverture
de la portière du conducteur,
appuyer et maintenir enfoncé la
touche LOCK sur la clé pendant 5
secondes ou plus.
Toutes les portes et le verrouillage
du hayon et le bip sonore s'active
au volume actuellement réglé. Le
réglage change à chaque fois que
l'on appuie sur la touche LOCK
sur la clé et le bip sonore s'active
au volume réglé. (Si le bip sonore
est actuellement réglé pour ne pas
s'activer, il ne s'activera pas.) 4. Le changement de réglage s'effectue
en suivant l'une des procédures
suivantes:
Mise du contacteur sur ACC ou
ON.
Fermeture de la portière du
conducteur.
Ouverture du hayon.
N'utiliser pas la clé pendant 10
secondes.
En appuyant sur n'importe quelle
touche sauf sur la touche LOCK
sur la clé.
En appuyant sur un interrupteur
de commande.
(Avec système antivol)
Les feux de détresse clignotent lorsque
le système antivol est armé ou désactivé.
Se référer à Système antivol à la page
3-52 .
CX-9_8FD7-FC-16B_Edition3.indb 16CX-9_8FD7-FC-16B_Edition3.indb 162017/02/15 16:19:272017/02/15 16:19:27
Page 107 of 646

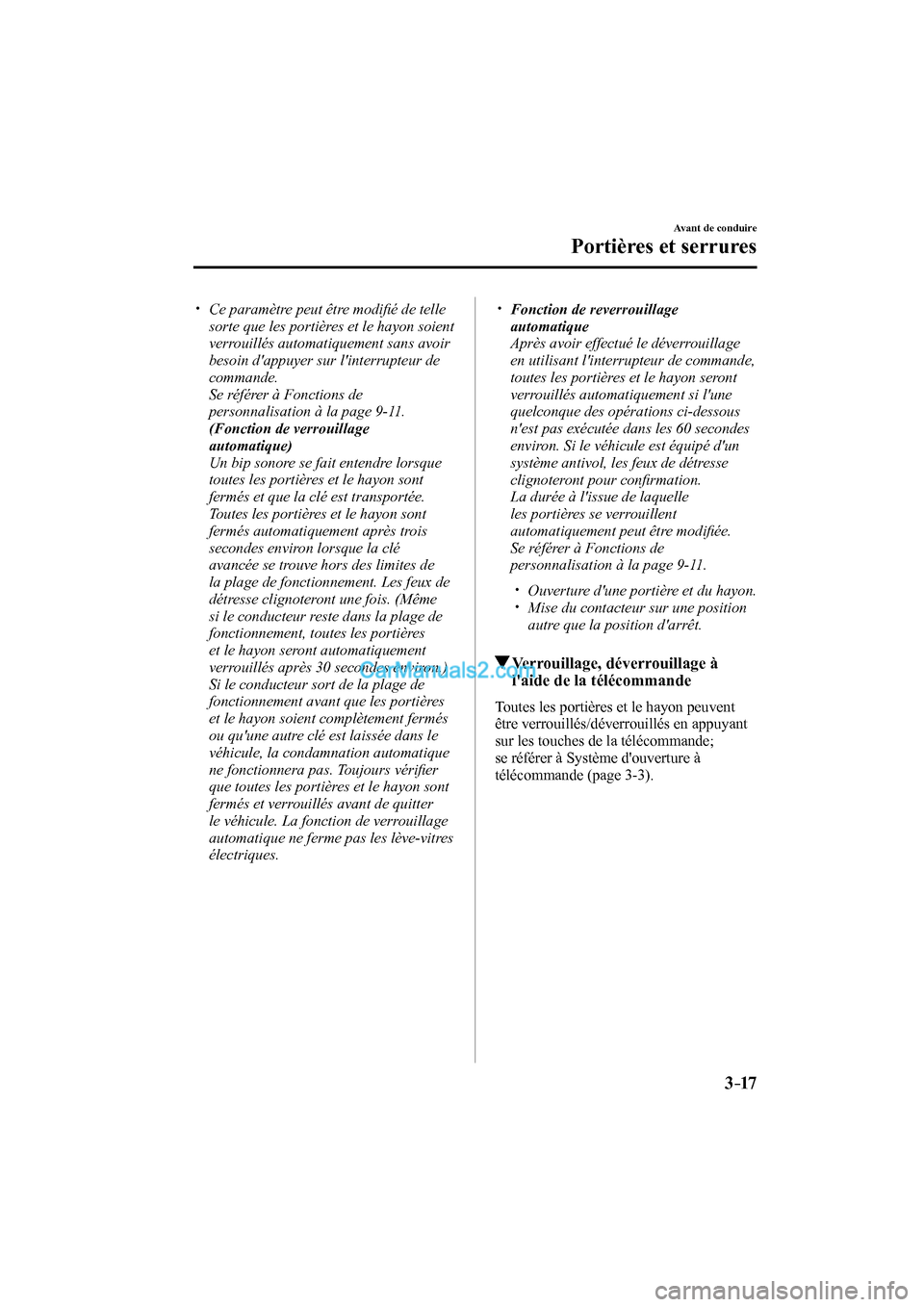

3–17
Avant de conduire
Portières et serrures
Ce paramètre peut être modifi é de telle
sorte que les portières et le hayon soient
verrouillés automatiquement sans avoir
besoin d'appuyer sur l'interrupteur de
commande.
Se référer à Fonctions de
personnalisation à la page 9-11 .
(Fonction de verrouillage
automatique)
Un bip sonore se fait entendre lorsque
toutes les portières et le hayon sont
fermés et que la clé est transportée.
Toutes les portières et le hayon sont
fermés automatiquement après trois
secondes environ lorsque la clé
avancée se trouve hors des limites de
la plage de fonctionnement. Les feux de
détresse clignoteront une fois. (Même
si le conducteur reste dans la plage de
fonctionnement, toutes les portières
et le hayon seront automatiquement
verrouillés après 30 secondes environ.)
Si le conducteur sort de la plage de
fonctionnement avant que les portières
et le hayon soient complètement fermés
ou qu'une autre clé est laissée dans le
véhicule, la condamnation automatique
ne fonctionnera pas. Toujours vérifi er
que toutes les portières et le hayon sont
fermés et verrouillés avant de quitter
le véhicule. La fonction de verrouillage
automatique ne ferme pas les lève-vitres
électriques.
Fonction de reverrouillage
automatique
Après avoir effectué le déverrouillage
en utilisant l'interrupteur de commande,
toutes les portières et le hayon seront
verrouillés automatiquement si l'une
quelconque des opérations ci-dessous
n'est pas exécutée dans les 60 secondes
environ. Si le véhicule est équipé d'un
système antivol, les feux de détresse
clignoteront pour confi rmation.
La durée à l'issue de laquelle
les portières se verrouillent
automatiquement peut être modifi ée.
Se référer à Fonctions de
personnalisation à la page 9-11 .
Ouverture d'une portière et du hayon.
Mise du contacteur sur une position
autre que la position d'arrêt.
Verrouillage, déverrouillage à
l'aide de la télécommande
Toutes les portières et le hayon peuvent
être verrouillés/déverrouillés en appuyant
sur les touches de la télécommande;
se référer à Système d'ouverture à
télécommande (page 3-3 ).
CX-9_8FD7-FC-16B_Edition3.indb 17CX-9_8FD7-FC-16B_Edition3.indb 172017/02/15 16:19:272017/02/15 16:19:27
Page 108 of 646
3–18
Avant de conduire
Portières et serrures
Verrouillage, déverrouillage à
l'aide de la commande de
verrouillage de la portière
Toutes les portières et le hayon se
verrouillent automatiquement lorsque
le côté verrouillé est enfoncé. Elles
se déverrouillent lorsque le côté
déverrouillage est enfoncé.
Portière du conducteur
Déverrouiller
Verrouiller
Portière du passager avant
DéverrouillerVerrouiller
Pour verrouiller toutes les portières et le
hayon depuis une portière avant ouverte,
appuyer sur le côté de verrouillage de
l'interrupteur de verrouillage de portière,
puis fermer la portière.
REMARQUE
En verrouillant les portières de cette
manière, faire attention de ne pas laisser
la clé dans le véhicule.
Fonction de verrouillage/
déverrouillage automatique
PRUDENCE
Ne pas tirer la poignée intérieure d'une
portière avant:
Il est dangereux de tirer la poignée
intérieure d'une portière avant
pendant que le véhicule se déplace.
Des passagers risquent de tomber
du véhicule si la portière s'ouvre
accidentellement, et de subir des
blessures graves ou mortelles.
Lorsque la vitesse du véhicule
dépasse 20 km/h (12 mi/h), toutes les
portières et le hayon se verrouillent
automatiquement.
Lorsque le contacteur est sur la position
d'arrêt, toutes les portières et le hayon
sont déverrouillés automatiquement.
Il est aussi possible de désactiver
ces fonctions de manière qu'elles ne
s'enclenchent pas.
Changement du réglage de la fonction
de verrouillage/déverrouillage
automatique à l'aide de l'interrupteur
de verrouillage de la portière
Les portières et le hayon peuvent être
réglés de manière à se verrouiller ou
se déverrouiller automatiquement en
sélectionnant l'une quelconque des
fonctions fi gurant dans le tableau suivant
et en utilisant l'interrupteur de verrouillage
de la portière du conducteur dans le
panneau de portière de l'habitacle.
CX-9_8FD7-FC-16B_Edition3.indb 18CX-9_8FD7-FC-16B_Edition3.indb 182017/02/15 16:19:272017/02/15 16:19:27
Page 109 of 646

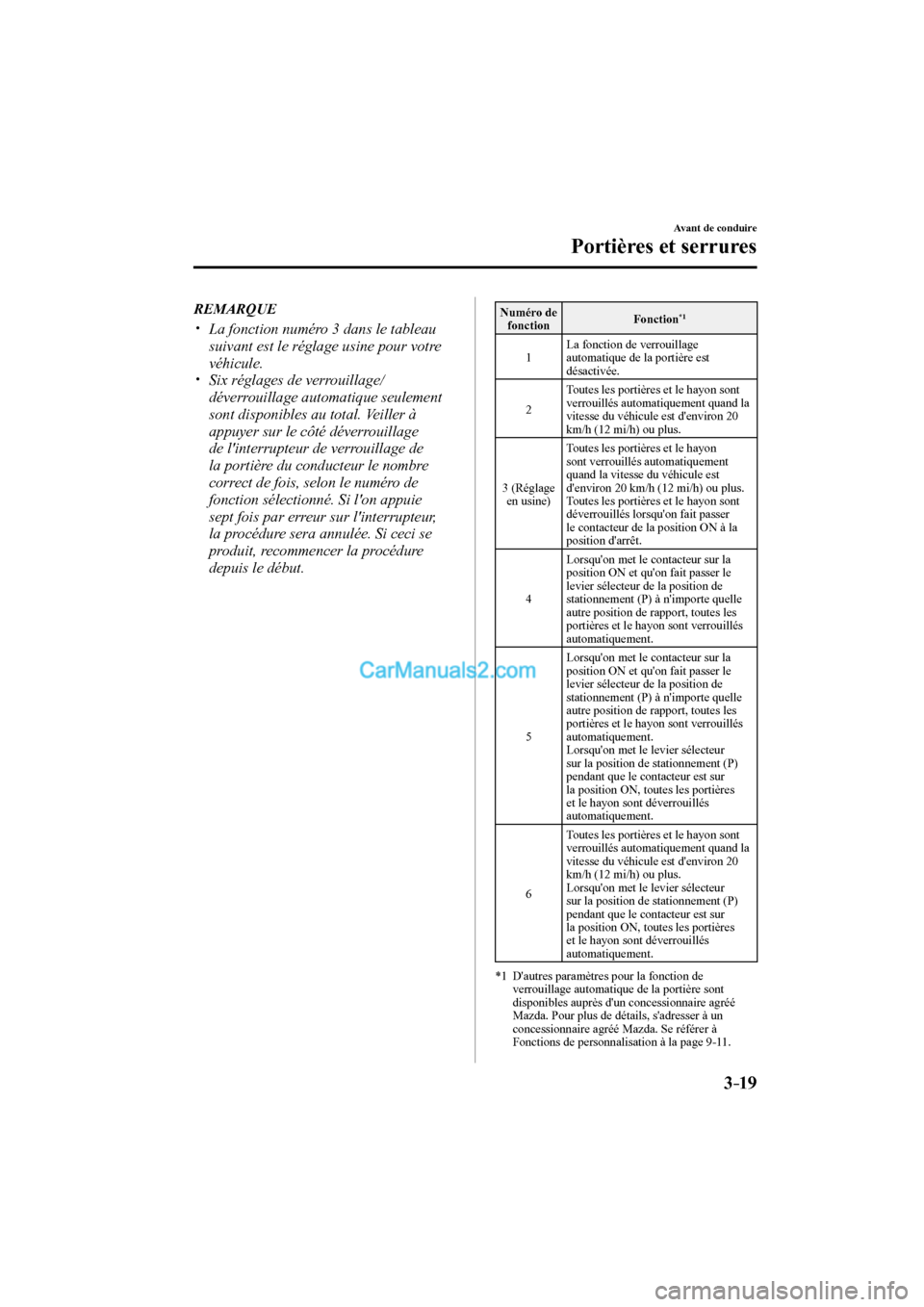

3–19
Avant de conduire
Portières et serrures
REMARQUE
La fonction numéro 3 dans le tableau
suivant est le réglage usine pour votre
véhicule.
Six réglages de verrouillage/
déverrouillage automatique seulement
sont disponibles au total. Veiller à
appuyer sur le côté déverrouillage
de l'interrupteur de verrouillage de
la portière du conducteur le nombre
correct de fois, selon le numéro de
fonction sélectionné. Si l'on appuie
sept fois par erreur sur l'interrupteur,
la procédure sera annulée. Si ceci se
produit, recommencer la procédure
depuis le début.
Numéro de
fonction Fonction *1
1 La fonction de verrouillage
automatique de la portière est
désactivée.
2 Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus.
3 (Réglage
en usine) Toutes les portières et le hayon
sont verrouillés automatiquement
quand la vitesse du véhicule est
d'environ 20 km/h (12 mi/h) ou plus.
Toutes les portières et le hayon sont
déverrouillés lorsqu'on fait passer
le contacteur de la position ON à la
position d'arrêt.
4 Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
5 Lorsqu'on met le contacteur sur la
position ON et qu'on fait passer le
levier sélecteur de la position de
stationnement (P) à n'importe quelle
autre position de rapport, toutes les
portières et le hayon sont verrouillés
automatiquement.
Lorsqu'on met le levier sélecteur
sur la position de stationnement (P)
pendant que le contacteur est sur
la position ON, toutes les portières
et le hayon sont déverrouillés
automatiquement.
6 Toutes les portières et le hayon sont
verrouillés automatiquement quand la
vitesse du véhicule est d'environ 20
km/h (12 mi/h) ou plus.
Lorsqu'on met le levier sélecteur
sur la position de stationnement (P)
pendant que le contacteur est sur
la position ON, toutes les portières
et le hayon sont déverrouillés
automatiquement.
*1 D'autres paramètres pour la fonction de
verrouillage automatique de la portière sont
disponibles auprès d'un concessionnaire agréé
Mazda. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda. Se référer à
Fonctions de personnalisation à la page 9-11 .
CX-9_8FD7-FC-16B_Edition3.indb 19CX-9_8FD7-FC-16B_Edition3.indb 192017/02/15 16:19:272017/02/15 16:19:27
Page 110 of 646
3–20
Avant de conduire
Portières et serrures
Il est possible de changer les réglages en
utilisant la procédure suivante.
1. Stationner le véhicule en toute sécurité.
Toutes les portières doivent rester
fermées.
2. Mettre le contacteur sur ON.
3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de
la portière du conducteur dans les 20
secondes ou moins après avoir mis
le contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. Se reporter au tableau de réglage
des fonctions de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction pour le
réglage souhaité. Appuyer sur le
côté déverrouillage de l'interrupteur
de verrouillage de la portière du
conducteur le nombre correct de fois,
selon le numéro de fonction sélectionné
(ex.: si l'on sélectionne la fonction 2,
appuyer sur le côté déverrouillage de
l'interrupteur 2 fois seulement). 5. Trois secondes après que le réglage
de la fonction a été changé, un bip
sonore retentira le nombre de fois
correspondant au numéro de fonction
sélectionné. (Ex. fonction numéro 3 = 3
bips sonores)
Appuyer une fois sur le côté déverrouillage
de l'interrupteur de verrouillage
Appuyer 2 fois
Appuyer 3 fois
Numéro de fonction actuel
Numéro de fonction 1
Numéro de fonction 2
Appuyer 4 fois
Numéro de fonction 3
Appuyer 5 fois
Numéro de fonction 4
Appuyer 7 fois
Numéro de fonction 5
Appuyer 6 fois
Numéro de fonction 6
Annuler le réglageAnnuler le réglage
Jeu de fonctions (Le
nombre de bips
entendus est le
même que le numéro
de fonction
sélectionné)
Appuyer sur le côté
verrouillage de l'interrupteur
de verrouillage
Attendre pendant 3
secondes
REMARQUE
Il est impossible de verrouiller ou de
déverrouiller les portières pendant
qu'on effectue le réglage de la fonction.
Il est possible d'annuler la procédure
en appuyant sur le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur.
CX-9_8FD7-FC-16B_Edition3.indb 20CX-9_8FD7-FC-16B_Edition3.indb 202017/02/15 16:19:282017/02/15 16:19:28
