MAZDA MODEL MX-5 2017 Instruktionsbog (in Danish)

FORSIGTIG
Hvis flasken rystet efter påskruning af
indsprøjtningsslange, kan der sprøjte
dæktætningsmiddel ud af slangen.
Dæktætningsmiddel, der kommer i
kontakt med beklædning eller andre
objekter, kan være umuligt at fjerne.
Ryst flasken godt før påskruning af
indsprøjtningsslangen.
BEMÆRK
Dæktætningsmidlet hærder let, og det
kan være svært at sprøjte det i koldt
vejr (0 °C eller lavere). Varm
dæktætningsmidlet i bilen for at lette
sprøjtearbejdet.
7. Tag hætten af flasken. Skru
indsprøjtningsslangen på med flaskens
indvendige hætte på for at bryde den
indvendige hætte.
Dækprop
Indsprøjtnings-
slange
Dækforsegler
8. Tag ventilhætten af det flade dæk. Tryk
bagenden af et ventilkegleværktøj ind
mod keglen af dækventilen, og lad al
resterende luft løbe ud.
Ventilkegleværktøj Ventil
Ventilhætte
FORSIGTIG
Hvis der er resterende luft i dækket, når
ventilkeglen fjernes, kan ventilkernen
flyve ud. Fjern derfor ventilkeglen
forsigtigt.
9. Drej ventilkeglen mod venstre vha.
ventilkegleværktøjet, og aftag
ventilkeglen.
Ventil
Ventilkegle
BEMÆRK
Opbevar ventilkeglen et sted, hvor den
ikke bliver snavset.
Hvis der opstår problemer
Punktering
7-9

10. Sæt indsprøjtningsslangen ind i
ventilen.
Ventil
Indsprøjt-
ningsslange
11. Hold flasken med bunden opad, tryk
på flasken med begge hænder, og
indsprøjt al dæktætningsmidlet i
dækket.
Ventil
12. Træk indsprøjtningsslangen af
ventilen.
BEMÆRK
Dæktætningsmidlet kan ikke
genanvendes. Køb et nyt sæt
dæktætningsmiddel hos en autoriseret
Mazda-forhandler.
13. Sæt ventilkeglen ind i ventilen igen, og
drej den mod højre for at montere den.
IndsprøjtningsslangeVentilkegleværktøj Ventil
Ventilkegle
BEMÆRK
Smid ikke den tomme flaske med
dæktætningsmidlet væk efter brug.
Returner den tomme flaske til
dæktætningsmiddel til et autoriseret
Mazda-værksted, når dækket udskiftes.
Den tomme flaske til
dæktætningsmiddel skal bruges til at
udtrække og kassere det brugte
tætningsmiddel fra dækket.
14. Derefter skal du sætte
indsprøjtningsslangen i flaskens tap, så
det resterende dæktætningsmiddel ikke
lækker.
Tap
Hvis der opstår problemer
Punktering
7-10

15. Fastgør klistermærket med
hastighedsbegrænsningen på et sted,
hvor føreren let kan se det.
ADVARSEL
Klistermærket for
hastighedsbegrænsning må ikke
klæbes på den polstrede del af rattet.
Det er farligt at klæbe klistermærket for
hastighedsbegrænsning på den
polstrede del af rattet, da airbaggen
eventuelt ikke fungerer (udløses)
normalt, hvilket kan medføre alvorlig
personskade. Desuden må du ikke
klæbe klistermærket på steder, hvor
advarselslamper eller speedometeret
ikke kan ses.
16. Træk luftkompressorslangen og
luftkompressorstikket ud af
luftkompressoren.
Kompressorslange
17. Sæt luftkompressorslangen på
dækventilen.
Ventil
Kompressorslange
18. Sæt luftkompressorstikket i
tilbehørsbøsningen inden i bilen, og
drej tændingskontakten til positionen
ACC.
Se afsnittet "Tilbehørsstik" på side
5-109.
Kompressor
Kompressorstik
FORSIGTIG
Sørg for, at kompressorkontakten er
slået fra, før du sætter
kompressorstikket i eller fjerne det igen
fra tilbehørsstikket. Når du tænder/
slukker kompressoren, skal du bruge
kompressorkontakten.
19. Tænd luftkompressoren, og oppump
forsigtigt dækket til det rigtige tryk.
Hvis der opstår problemer
Punktering
7-11

BEMÆRK
•Kontrollér dæktrykmærkaten i
dørrammen i førersiden for at se det
korrekte dæktryk.
•Lad ikke kompressoren køre i
længere end 10 minutter ad gangen,
da brug af kompressoren i længere
perioder kan medføre fejl.
•Hvis dæktrykket ikke stiger, kan
dækket ikke repareres. Hvis dækket
ikke når det angivne tryk inden for
10 minutter, er det formentlig
alvorligt beskadiget. I så fald
lykkedes reparation med
reparationssættet til punkteringer
ikke. Kontakt en fagekspert. Vi
anbefaler et autoriseret
Mazda-værksted.
•Hvis dækket er overoppumpet, skal
skruehætten på luftkompressoren
løsnes, og noget af luften lukkes ud.
20. Når dækket når det angivne dæktryk,
skal du slukke luftkompressoren, dreje
kappen på luftkompressorslangen til
venstre og trække den ud af
dækventilen.
21. Sæt hætten på dækventilen.
22. Læg reparationssættet til punkteringer i
bagagerummet.
23. Begynd at køre med det samme, så
dæktætningsmidlet fordeles i dækket.
FORSIGTIG
Kør bilen forsigtigt med en hastighed
på 80 km/t eller mindre. Hvis bilen køres
med 80 km/t eller hurtigere, kan bilen
vibrere.
BEMÆRK
(Med system til overvågning af
dæktryk)
Hvis dækket ikke er pumpet korrekt op,
tændes dæktrykovervågningssystemets
advarselslampe.
24. Når du har kørt i cirka 10 minutter
eller 5 km, skal kompressoren
forbindes til dækket (trin 17 af
proceduren), og du skal kontrollere
dæktrykket med dæktryksmåleren på
kompressoren. Hvis dæktrykket er
lavere end det angivne dæktryk, skal
du tænde kompressoren og vente, til
det når det angivne dæktryk.
ADVARSEL
Hvis dæktrykket er faldet til under 130
kPa (1,3 kgf/ c m
2 eller bar, 18,9 psi), skal
du standse og kontakte en fagekspert.
Vi anbefaler et autoriseret
Mazda-værksted:
Reparationen med reparationssættet til
punkteringer virkede ikke.
Hvis dæktrykket falder, selvom du
gentagne gange har udført trin 17-24,
skal du standse:
Kontakt en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis der opstår problemer
Punktering
7-12

FORSIGTIG
Før du kontrollerer dæktrykket med
dæktryksmåleren, skal du slukke for
luftkompressoren.
25. Nødreparationen af punkteringen er
gennemført, hvis dæktrykket ikke
falder. Kør forsigtig bilen til den
nærmeste fagekspert for at få skiftet
det punkterede dæk. Vi anbefaler et
autoriseret Mazda-værksted. Det
anbefales at udskifte dækket med et
nyt. Hvis dækket skal repareres eller
bruges igen, skal du kontakte en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
BEMÆRK
•Hvis der er udført nødreparation af
en punktering med reparationssættet
til punkteringer, anbefaler Mazda, at
dækket udskiftes med et nyt så
hurtigt som muligt. Hvis dækket skal
repareres eller bruges igen, skal du
kontakte en fagekspert. Vi anbefaler
et autoriseret Mazda-værksted.
•Dækket kan bruges igen, hvis
dæktætningsmidlet fjernes. Men
ventilen skal udskiftes med en ny.
tEftersyn af Reparationssættet
(Instant Mobility System) til
punkteringer
Inspicer reparationssættet til punkteringer
regelmæssigt.
•Kontrollér holdbarheden af
dæktætningsmidlet.
•Kontrollér funktionen af
dækkompressoren.
BEMÆRK
Dæktætningsmidlet har en bestemt
holdbarhed. Kontrollér holdbarheden, der
er angivet på etiketten, og brug ikke
produktet, hvis holdbarheden er
overskredet. Få dæktætningsmidlet
udskiftet hos et autoriseret
Mazda-værksted, før holdbarheden er
overskredet.
Hvis der opstår problemer
Punktering
7-13

Hjulskifte
ADVARSEL
Sørg for at følge anvisningerne for
hjulskifte:
Det er farligt at skifte hjul, hvis det ikke
gøres rigtigt. Bilen kan skride ned af
donkraften, og nogen kan komme alvorligt
til skade.
Placer aldrig nogen kropsdel under et
køretøj, der er løftet af en donkraft.
Lad aldrig nogen blive i bilen, mens den er
løftet af en donkraft:
Det er farligt at lade nogen blive i en bil, der
er løftet af en donkraft. En person i bilen
kan få den til at skride ned af donkraften
og medføre alvorlig personskade.
BEMÆRK
Sørg for, at donkraften er godt smurt, før
den bruges.
1. Parkér på en hård, jævn overflade væk
fra trafikken, og aktivér
parkeringsbremsen.
2. En bil med automatgear sættes i
position P (parkering), og en bil med
manuelt gear i position R (bakgear)
eller 1, og motoren slukkes.
3. Tænd havariblinket.
4. Sørg for, at alle er ude af bilen og væk
fra bilen og trafikken.
5. Fjern donkraften og værktøjet (side
7-5).
6. Bloker det hjul, der sidder diagonalt
modsat det punkterede. Der skal
blokeres både foran og bagved hjulet.
BEMÆRK
Ved blokering af et hjul anvendes
klippestykker eller træblokke af en
passende størrelse for at holde hjulet
på plads, hvis det er muligt.
ttAfmontering af hjul
ADVARSEL
Når du løfter en bil på donkraften, skal du
altid stille gearstangen til 1. eller R
(manuelt gear) eller stille gearvælgeren på
P (automatgear), aktivere
parkeringsbremsen og lægge hjulblokke i
positionen diagonalt modsat donkraften:
Skift af et punkteret hjul uden brug af
hjulblokke er farligt, fordi bilen kan bevæge
sig og falde af donkraften, selvom når
gearstangen står i 1. eller R, eller
gearvælgeren står i P, hvilket kunne føre til
en ulykke.
Hvis der opstår problemer
Punktering
7-14

1. Hjulmøtrikkerne løsnes en omgang
mod uret hver, men skru ingen af dem
helt af, før hjulet er blevet løftet fra
jorden.

2. Placer donkraften på jorden.
3. Drej løfteskruen, som vist på
illustrationen, og juster
donkrafthovedet, så det er tæt på
løftepunktet.

Donkrafthoved
4. Placer donkraften under det løftepunkt,
der er tættest på det hjul, der skal
skiftes, med donkrafthovedet direkte
under løftepunktet.

Løftepunkt
5. Forsæt med at hæve donkrafthovedet
gradvist ved at dreje på skruen med
hånden, indtil donkrafthovedet er ført
ind i løftepunktet.

Hjulblokke
Løftepunkt
Hvis der opstår problemer
Punktering
7-15

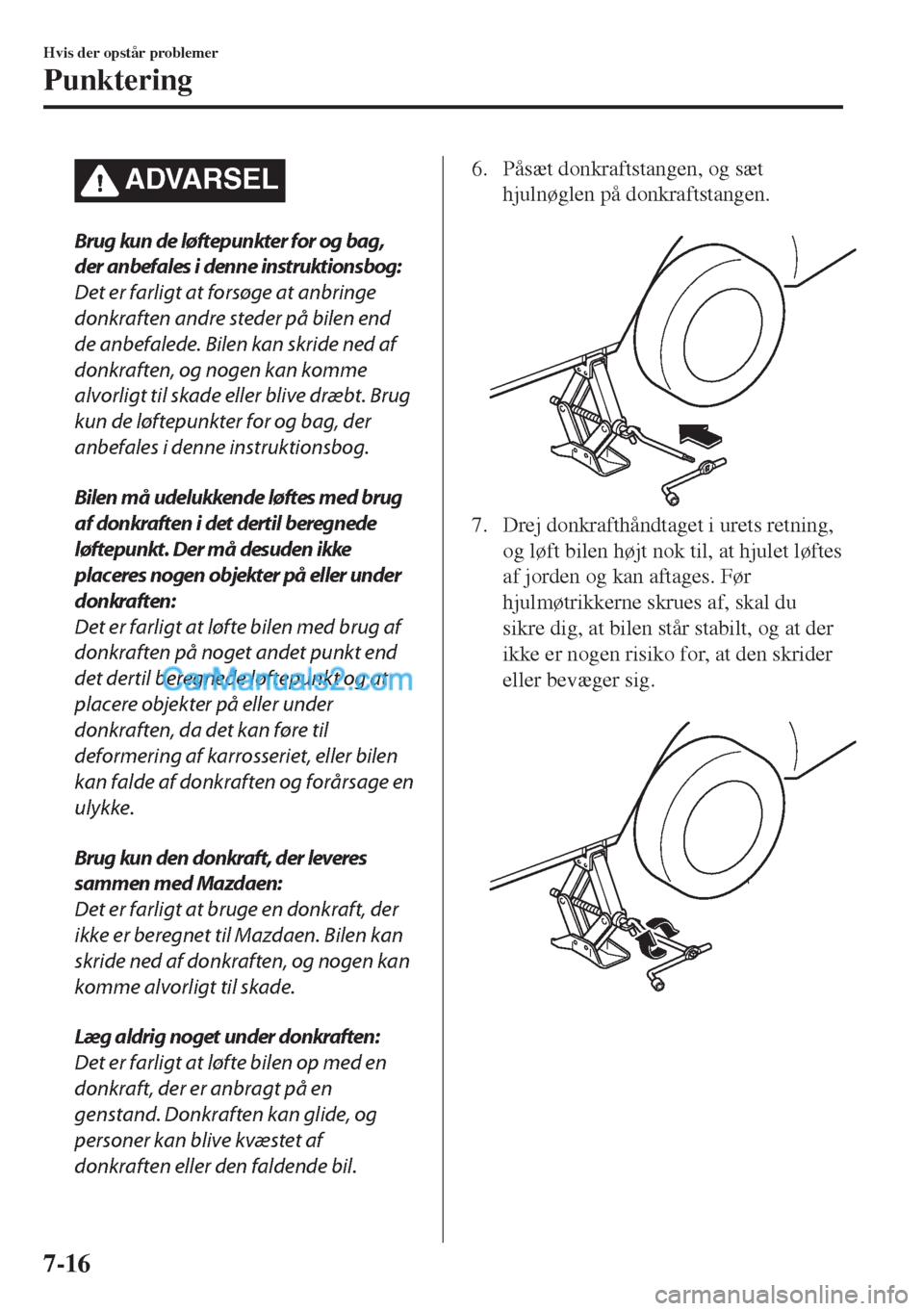

ADVARSEL
Brug kun de løftepunkter for og bag,
der anbefales i denne instruktionsbog:
Det er farligt at forsøge at anbringe
donkraften andre steder på bilen end
de anbefalede. Bilen kan skride ned af
donkraften, og nogen kan komme
alvorligt til skade eller blive dræbt. Brug
kun de løftepunkter for og bag, der
anbefales i denne instruktionsbog.
Bilen må udelukkende løftes med brug
af donkraften i det dertil beregnede
løftepunkt. Der m å desuden ikke
placeres nogen objekter på eller under
donkraften:
Det er farligt at løfte bilen med brug af
donkraften på noget andet punkt end
det dertil beregnede løftepunkt og at
placere objekter på eller under
donkraften, da det kan føre til
deformering af karrosseriet, eller bilen
kan falde af donkraften og forårsage en
ulykke.
Brug kun den donkraft, der leveres
sammen med Mazdaen:
Det er farligt at bruge en donkraft, der
ikke er beregnet til Mazdaen. Bilen kan
skride ned af donkraften, og nogen kan
komme alvorligt til skade.
Læg aldrig noget under donkraften:
Det er farligt at løfte bilen op med en
donkraft, der er anbragt på en
genstand. Donkraften kan glide, og
personer kan blive kvæstet af
donkraften eller den faldende bil.
6. Påsæt donkraftstangen, og sæt
hjulnøglen på donkraftstangen.

7. Drej donkrafthåndtaget i urets retning,
og løft bilen højt nok til, at hjulet løftes
af jorden og kan aftages. Før
hjulmøtrikkerne skrues af, skal du
sikre dig, at bilen står stabilt, og at der
ikke er nogen risiko for, at den skrider
eller bevæger sig.

Hvis der opstår problemer
Punktering
7-16

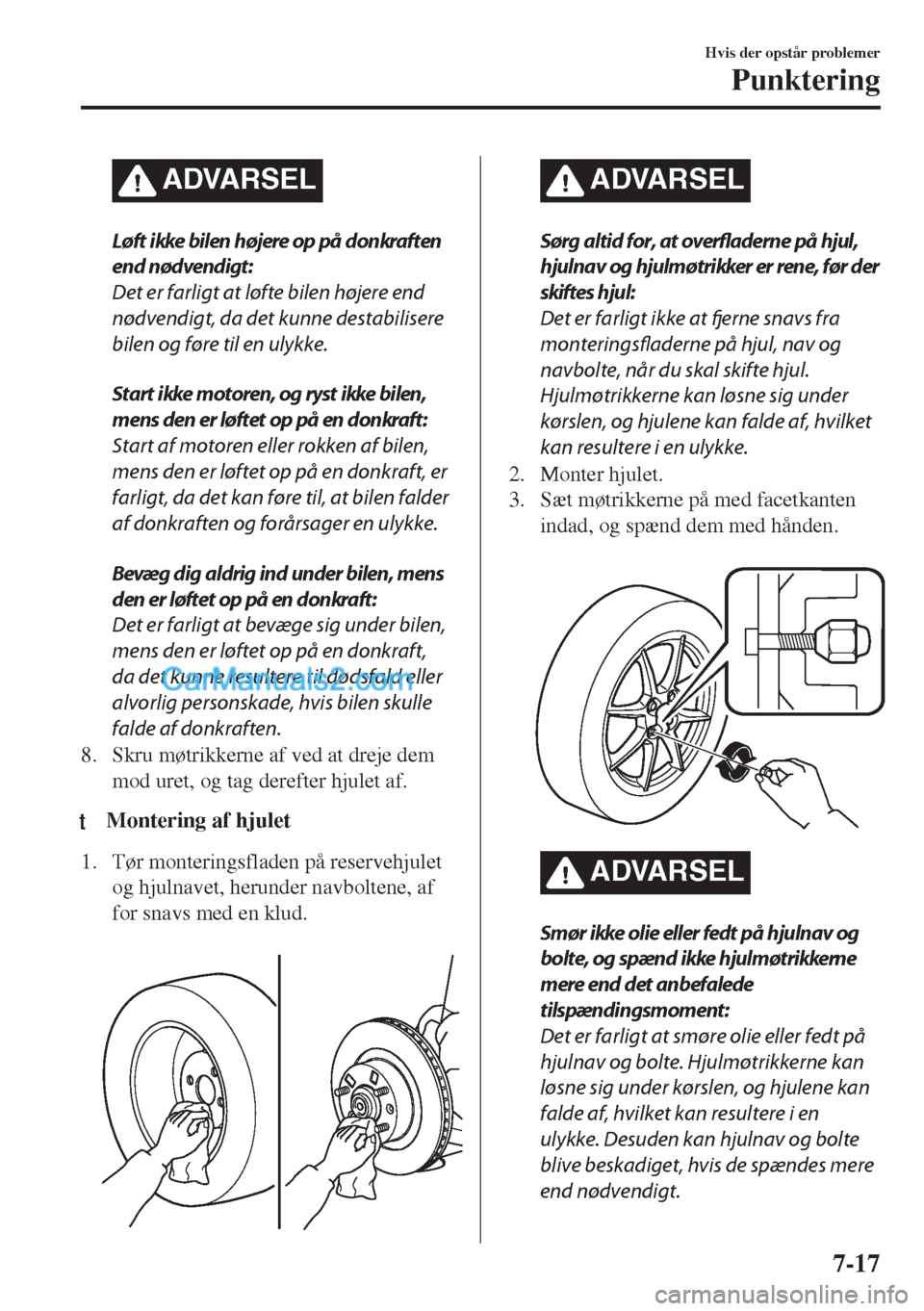

ADVARSEL
Løft ikke bilen højere op på donkraften
end nødvendigt:
Det er farligt at løfte bilen højere end
nødvendigt, da det kunne destabilisere
bilen og føre til en ulykke.
Start ikke m otoren, og ryst ikke bilen ,
mens den er løftet op på en donkraft:
Start af motoren eller rokken af bilen,
mens den er løftet op på en donkraft, er
farligt, da det kan føre til, at bilen falder
af donkraften og forårsager en ulykke.
Bevæg dig aldrig ind under bilen, mens
den er løftet op på en donkraft:
Det er farligt at bevæge sig under bilen,
mens den er løftet op på en donkraft,
da det kunne resultere til dødsfald eller
alvorlig personskade, hvis bilen skulle
falde af donkraften.
8. Skru møtrikkerne af ved at dreje dem
mod uret, og tag derefter hjulet af.
tMontering af hjulet
1. Tør monteringsfladen på reservehjulet
og hjulnavet, herunder navboltene, af
for snavs med en klud.

ADVARSEL
Sørg altid for, at overfladerne på hjul,
hjulnav og hjulmøtrikker er rene, før der
skiftes hjul:
Det er farligt ikke at fjerne snavs fra
monteringsfladerne på hjul, nav og
navbolte, når du skal skifte hjul.
Hjulmøtrikkerne kan løsne sig under
kørslen, og hjulene kan falde af, hvilket
kan resultere i en ulykke.
2. Monter hjulet.
3. Sæt møtrikkerne på med facetkanten
indad, og spænd dem med hånden.

ADVARSEL
Smør ikke olie eller fedt på hjulnav og
bolte, og spænd ikke hjulmøtrikkerne
mere end det anbefalede
tilspændingsmoment:
Det er farligt at smøre olie eller fedt på
hjulnav og bolte. Hjulmøtrikkerne kan
løsne sig under kørslen, og hjulene kan
falde af, hvilket kan resultere i en
ulykke. Desuden kan hjulnav og bolte
blive beskadiget, hvis de spændes mere
end nødvendigt.
Hvis der opstår problemer
Punktering
7-17

4. Drej hjulnøglen mod urets retning, og
sænk bilen.
5. Spænd møtrikkerne med hjulnøglen i
den anviste rækkefølge.

Hvis du ikke er sikker på, hvor hårdt
møtrikkerne skal spændes, skal du få
dem undersøgt hos en specialist, og vi
anbefaler et autoriseret
Mazda-værksted.
Møtrikkernes tilspændingsmoment
N·m (kgf·m) 108-147 (12-14)
ADVARSEL
Sørg altid for at spænde
hjulmøtrikkerne sikkert og korrekt:
Det er farligt, hvis møtrikkerne er
ukorrekt eller for løst spændt. Hjulet
kan blive løst eller falde af. Dette kan
medføre, at du mister kontrollen over
bilen, og at der sker en alvorlig ulykke.
Sørg for at anvende de samme
møtrikker ved montering af hjulet som
dem, der blev skruet af ved
afmontering, eller udskift dem med
metriske møtrikker af samme type:
Da hjulets gevindtapper og møtrikker
har metriske mål, er det farligt at
anvende en ikke-metrisk møtrik. Ved en
metrisk gevindtap ville den ikke kunne
fastgøre hjulet, og gevindtappen ville
blive beskadiget, så hjulet kan falde af
under kørslen, hvilket kan medføre en
ulykke.
6. Fjern hjulblokeringerne, og pak
værktøj og donkraft sammen.
7. Kontrollér dæktrykket. Se afsnittet
"Dæk" på side 9-8.
ADVARSEL
Kør ikke med dæk, der har et forkert
dæktryk:
Det er farligt at køre med dæk, der har et
forkert dæktryk. Dæk med forkert dæktryk
kan påvirke manøvreringen og medføre en
ulykke. Ved kontrol af trykket i de øvrige
dæk, bør reservehjulets dæktryk også
kontrolleres.
BEMÆRK
Pak donkraft og værktøj omhyggeligt, så
det ikke rasler under kørslen.
Hvis der opstår problemer
Punktering
7-18
