instrument panel MAZDA MODEL MX-5 RF 2017 Instruktionsbog (in Danish)

1Audiokontrolkontakter........................................................................................... side 5-60
2Greb til instrumentpanelbelysning......................................................................... side 4-26
3Instrumentgruppe................................................................................................... side 4-22
4Fartpilotkontakter.................................................................................................side 4-128
5Starttrykknap............................................................................................................ side 4-4
6Kontakt til eldrevet fastback.................................................................................. side 3-45
7Havariblinklys........................................................................................................ side 4-74
8Sædevarmerkontakter............................................................................................... side 2-6
9Ratskiftekontakt..................................................................................................... side 4-51
0Oplåsningsgreb....................................................................................................... side 3-27
AUdløserhåndtag til åbning af motorhjelm...............................................................side 6-14
Billedindeks
Indvendigt overblik (model med venstrestyring)
Udstyret og dets nøjagtige placeringer varierer fra model til model1-3

1Havariblinklys........................................................................................................ side 4-74
2Starttrykknap............................................................................................................ side 4-4
3Greb til instrumentpanelbelysning......................................................................... side 4-26
4Audiokontrolkontakter........................................................................................... side 5-60
5Instrumentgruppe................................................................................................... side 4-22
6Fartpilotkontakter.................................................................................................side 4-128
7Udløserhåndtag til åbning af motorhjelm...............................................................side 6-14
8Bagagerumsudløsningsknap................................................................................... side 3-20
9Oplåsningsgreb....................................................................................................... side 3-27
0Ratskiftekontakt..................................................................................................... side 4-51
ASædevarmerkontakter............................................................................................... side 2-6
BKontakt til eldrevet fastback.................................................................................. side 3-45
Billedindeks
Indvendigt overblik (model med højrestyring)
1-8Udstyret og dets nøjagtige placeringer varierer fra model til model

Forholdsregler ved brug af de supplerende
fastholdelsessystemer (SRS)
De supplerende fastholdelsessystemer (SRS) foran og i siden omfatter forskellige typer
airbags. Se hvilke airbagtyper, bilen er udstyret med, ved at finde
lokaliseringsindikatorerne "SRS AIRBAG". Indikatorerne er placeret på de steder, hvor
der er monteret airbags.
Der er monteret airbags på følgende steder:

•Rattet (førerairbag)
•Instrumentpanelet foran passageren (passagerairbag)
•På udvendig side af ryglænene (sideairbagge)
Airbagsystemerne er udelukkende udviklet med henblik på at yde supplerende beskyttelse i
visse situationer, så det er altid vigtigt at bruge sikkerhedsselerne af følgende grunde:

Uden brug af sikkerhedsselen kan airbaggene ikke yde tilstrækkelig beskyttelse ved en
ulykke. Brug af sikkerhedsselen er nødvendig af følgende grunde:
•For at personen ikke slynges ind i en airbag, der udløses.
•For at mindske risikoen for personskade ved en ulykke, der ikke udløser airbaggene, f.eks.
hvis bilen vælter eller påkøres bagfra.
•For at mindske risikoen for personskade ved frontale kollisioner, frontalt vinklede
kollisioner eller sidekollisioner, som ikke er kraftige nok til at udløse airbaggene.
•For at mindske risikoen for at blive slynget ud af bilen.
•For at mindske risikoen for skader på underkrop og ben i tilfælde af en ulykke, da airbags
ikke beskytter disse dele af kroppen.
•For at fastholde føreren i en position, der gør vedkommende i stand til at opretholde
kontrollen over bilen.

Hvis din bil også er udstyret med et system til klassificering af passager på sædet, skal
du se afsnittet "Passenger Occupant Classification System" (side 2-47) for at få flere
oplysninger.
Hvis din bil er udstyret med et system til klassificering af passager på sædet, lyser
indikatoren for deaktivering af passagerairbag i et specificeret tidsrum, efter at tændingen er
slået TIL.
Vigtigt sikkerhedsudstyr
SRS-airbags
2-33

Fjern ikke airbagrelaterede interiørdele:
Det er farligt at fjerne komponenter, f.eks. sæder, instrumentpanel, rattet eller andet,
der indeholder airbagdele eller sensorer. Disse komponenter indeholder vigtige
airbagdele. Airbags kan blive udløst ved et uheld og forårsage alvorlig personskade. Få
altid et autoriseret Mazda-værksted til at fjerne sådanne dele.
Airbagsystemet skal bortskaffes hensigtsmæssigt:
Uhensigtsmæssig bortskaffelse af en airbag eller en bil med ikke-udløste airbags kan
være ekstremt farligt. Medmindre alle sikkerhedsprocedurer følges, kan det føre til
personskade. Få en fagekspert til at skaffe airbagsystemet sikkert af vejen eller skrotte
en bil, der er udstyret med airbags. Vi anbefaler, at du kontakter et autoriseret
Mazda-værksted.
BEMÆRK
•Når en airbag udløses, sker det med en høj lyd, og der frigives røg. Ingen af delene er
skadelige, men pga. friktion kan airbaggens struktur give overfladiske hudskader på
kropsdele, som ikke er dækket af tøj.
•Hvis bilen videresælges, skal den nye ejer informeres om airbagsystemerne og gøres
opmærksom på, at det er vigtigt at læse alle de tilhørende anvisninger i
instruktionsbogen.
•På biler, der er udstyret med en passagerairbag, er der påklistret en advarselsmærkat,
som vist nedenfor. Dette advarselsmærkat vises i overensstemmelse med
bestemmelserne.
(Undtagen Taiwan) (Taiwan)
Vigtigt sikkerhedsudstyr
SRS-airbags
2-38

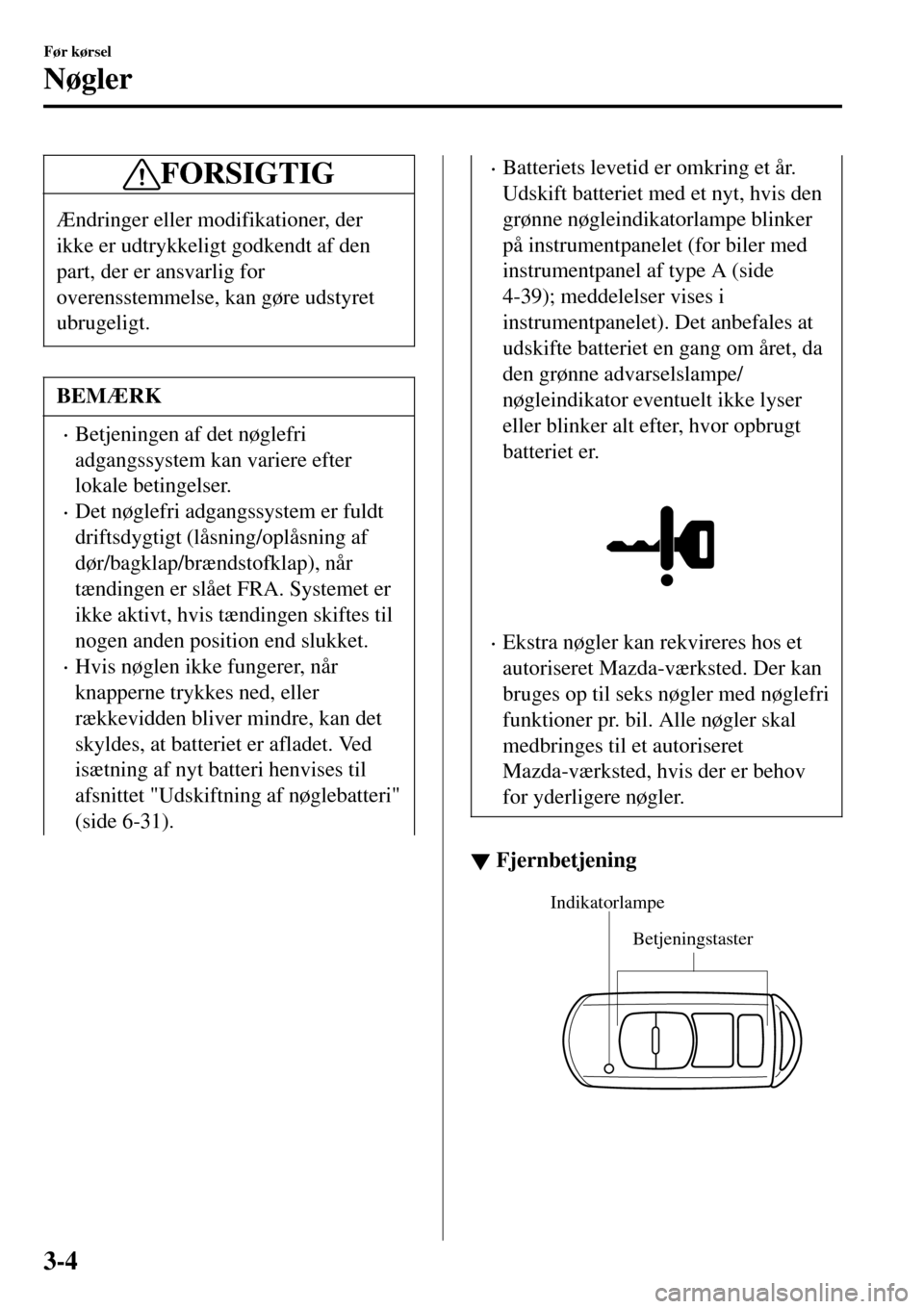

FORSIGTIG
Ændringer eller modifikationer, der
ikke er udtrykkeligt godkendt af den
part, der er ansvarlig for
overensstemmelse, kan gøre udstyret
ubrugeligt.
BEMÆRK
•Betjeningen af det nøglefri
adgangssystem kan variere efter
lokale betingelser.
•Det nøglefri adgangssystem er fuldt
driftsdygtigt (låsning/oplåsning af
dør/bagklap/brændstofklap), når
tændingen er slået FRA. Systemet er
ikke aktivt, hvis tændingen skiftes til
nogen anden position end slukket.
•Hvis nøglen ikke fungerer, når
knapperne trykkes ned, eller
rækkevidden bliver mindre, kan det
skyldes, at batteriet er afladet. Ved
isætning af nyt batteri henvises til
afsnittet "Udskiftning af nøglebatteri"
(side 6-31).
•Batteriets levetid er omkring et år.
Udskift batteriet med et nyt, hvis den
grønne nøgleindikatorlampe blinker
på instrumentpanelet (for biler med
instrumentpanel af type A (side
4-39); meddelelser vises i
instrumentpanelet). Det anbefales at
udskifte batteriet en gang om året, da
den grønne advarselslampe/
nøgleindikator eventuelt ikke lyser
eller blinker alt efter, hvor opbrugt
batteriet er.
•Ekstra nøgler kan rekvireres hos et
autoriseret Mazda-værksted. Der kan
bruges op til seks nøgler med nøglefri
funktioner pr. bil. Alle nøgler skal
medbringes til et autoriseret
Mazda-værksted, hvis der er behov
for yderligere nøgler.
▼▼Fjernbetjening
Betjeningstaster Indikatorlampe
Før kørsel
Nøgler
3-4

BEMÆRK
•Nøglerne er udstyret med en unik
elektronisk kode. Derfor og af hensyn
til sikkerheden kan der forekomme
en del ventetid, når der bestilles nye
nøgler. Nøglerne kan udelukkende
rekvireres fra et autoriseret
Mazda-værksted.
•Sørg altid for at have en
reservenøgle, hvis originalen skulle
blive væk. Hvis en nøgle bliver væk,
skal du kontakte et autoriseret
Mazda-værksted hurtigst muligt.
•Hvis en nøgle bliver væk, kan et
autoriseret Mazda-værksted foretage
en elektronisk omkodning af de
resterende nøgler og
startspærresystemet. Medbring alle
de resterende nøgler til et autoriseret
Mazda-værksted for at få dem
omkodet.
Det er ikke muligt at starte bilen med
en nøgle, der ikke er blevet omkodet.
▼Betjening
BEMÆRK
•Hvis nøglen anbringes på et sted,
hvor det er svært for systemet at
registrere signalet, f.eks. på
instrumentpanelet, starter motoren
muligvis ikke, og
sikkerhedsindikatoren kan lyse eller
blinke. Bring nøglen inden for
signalområdet, slå tændingen fra og
genstart derefter motoren.
•Signaler fra tv- eller radiostationer,
en transceiver eller en mobiltelefon
kan forstyrre startspærresystemet.
Hvis den korrekte nøgle anvendes, og
motoren ikke vil starte, skal
sikkerhedsindikatoren undersøges.
Aktivering
Systemet aktiveres, når tændingen slås fra
tændt til slukket.
Sikkerhedsindikatoren i instrumentbrættet
blinker hvert 2. sekund, til systemet
deaktiveres.

Deaktivering
Systemet deaktiveres, når tændingen slås
til med den korrekt programmerede nøgle.
Sikkerhedsindikatoren tænder i cirka tre
sekunder og slukker derefter. Hvis
motoren ikke kan startes med den korrekte
nøgle, og sikkerhedsindikatoren bliver ved
med at lyse eller blinke, skal der forsøges
følgende:
Sørg for, at nøglen er inden for
funktionsområdet for signaltransmission.
Slå tændingen fra og genstart derefter
motoren. Hvis motoren ikke starter efter 3
eller flere forsøg, skal du kontakte et
autoriseret Mazda-værksted.
Før kørsel
Sikkerhedssystem
3-49

4. Tryk på låseknappen på
fjernbetjeningen, eller lås førerdøren
udefra vha. ekstranøglen.
Havariblinket blinker én gang.
(Med avanceret nøglefri funktion)
Trykke på en betjeningskontakt.

Sikkerhedsindikatoren i
instrumentpanelet blinker to gange i
sekundet i 20 sekunder.

5. Efter 20 sekunder er systemet fuldt
aktiveret.
BEMÆRK
•Tyverialarmen kan også aktiveres ved
at aktivere den automatiske
genlåsefunktion, når dørene,
bagklappen og motorhjelmen er
lukket.
Se afsnittet "Fjernbetjening" på 3-4.
•Systemet deaktiveres, hvis en af
følgende handlinger udføres inden for
20 sekunder efter at have trykket på
låseknappen:
•Oplåsning af en dør.
•Åbning af en dør.
•Åbning af motorhjelmen.
•Aktivering af tændingen.
Systemet kan aktiveres igen ved at
gentage aktiveringsproceduren.
•Når dørene låses ved at trykke på
låseknappen på fjernbetjeningen eller
bruge ekstranøglen, mens
tyverialarmsystemet er aktivt, blinker
havariblinket én gang for at indikere,
at systemet er aktiveret.
▼Afbrydning af indbrudsføleren (med
indbrudsføler)
Hvis tyverialarmen er aktiveret under
følgende omstændigheder, kan du
deaktivere indbrudsføleren for at
forhindre, at alarmen udløses uden grund.
(Indbrudsføler)
•Bilen efterlades med bevægelige
genstande, passagerer eller kæledyr i
kabinen.
•Bilen efterlades med en genstand i
kabinen, der kan rulle rundt, for
eksempel under en færgeoverfart.
•Der er hængt små genstande op i
kabinen, eller der er anbragt andre
genstande, der let kan bevæge sig i
kabinen.
•Bilen er parkeret i et område med stærke
vibrationer eller høje lyde.
•Bilen vaskes med en højtryksrenser eller
i en vaskehal.
•Bilen er udsat for konstante stød og
vibrationer fra hagl eller torden.
•Dørene er låst, men en af ruderne er
åben.
•Bilen efterlades med et tændt
varmeapparat eller andet ekstraudstyr,
der frembringer luftstrømme og
vibrationer, mens tyverialarmen er
aktiveret.
BEMÆRK
Hvis en dør eller bagklappen forbliver
lukkede i 30 sekunder, låses begge døre
og bagklappen automatisk igen, og
tyverisystemet aktiveres, selvom en
rude stadig er åben, eller kalechen
stadig er åben.
Før kørsel
Sikkerhedssystem
3-52

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren........................ 4-4
Tændingskontakt.......................... 4-4
Start af motoren............................ 4-5
Slukning af motoren................... 4-11
i-stop
*......................................... 4-12
Instrumentpanel og display............ 4-22
Måleinstrumenter........................4-22
Multiinformationsdisplay og INFO-
kontakt
*...................................... 4-31
Advarselslamper og
indikatorer...................................4-39
Gearkasse......................................... 4-45
Betjening af manuel
transmission................................ 4-45
Betjening af automatgear............4-48
Kontakter og kontrolknapper........ 4-59
Lyskontrol................................... 4-59
Tågebaglygter
*........................... 4-66
Blinklys og signal for
vognbaneskift............................. 4-67
Forrudeviskere og -vasker.......... 4-68
Forlygtevasker
*.......................... 4-72
Elbagrude....................................4-72
Horn............................................ 4-74
Havariblink................................. 4-74
Bremse.............................................. 4-76
Bremsesystem............................. 4-76
Signalsystem ved nødstop.......... 4-79
Bakkestartshjælp (HLA).............4-79
ABS/TCS/DSC................................. 4-81
Blokeringsfri bremser (ABS)..... 4-81
Traction Control System
(vejgrebssystem)......................... 4-82
Dynamic Stability Control
(dynamisk stabilitetskontrol)...... 4-83
i-ELOOP.......................................... 4-85
i-ELOOP
*................................... 4-85
Brændstoføkonomiovervågning..... 4-88
Brændstoføkonomiovervågning
*.................................................. 4-88
Drive Selection................................. 4-92
Drive Selection
*..........................4-92
Servostyring..................................... 4-94
Servostyring................................4-94
*Visse modeller.4-1

Slukning af motoren
ADVARSEL
Sluk ikke motoren, mens bilen kører:
Det kan være farligt at slukke
motoren, mens bilen kører, og det må
kun gøres i en nødsituation.
Standsning af motoren, mens bilen
kører, gør det vanskeligere at bremse
bilen, da bremseforstærkerne sættes
ud af kraft. Dette kan medføre uheld
og alvorlige personskader.
1. Stop motoren helt.
2.(Manuelt gear)
Sæt i neutral position, og træk
parkeringsbremsen.
(Automatgear)
Sæt gearvælgeren i positionen P, og
træk parkeringsbremsen.
3. Tryk på starttrykknappen for at slukke
motoren. Tændingen står i slukket
position.
FORSIGTIG
Kontrollér, at starttrykknappen er
slukket, inden bilen forlades.
BEMÆRK
•Køleventilatoren i motorrummet kan
aktiveres i et par minutter, efter
tændingen slås fra tændt til slukket
uanset om airconditionanlægget er
tændt eller slukket, for hurtigt at
afkøle motorrummet.
•Hvis systemet registrerer, at nøglens
resterende batteriopladning er lav, når
tændingen skiftes fra ON til ACC
eller OFF, angives følgende.
Udskift batteriet, før nøglen holder
op med at fungere.
Se "Udskiftning af nøglebatteri" på
side 6-31.
(Bil udstyret med instrumentpanel
af type A)
Der vises en meddelelse på displayet
på instrumentpanelet.
(Bil udstyret med instrumentpanel
af type B)
Den grønne indikator for nøgle
blinker i ca. 30 sekunder.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-39.
•(Automatgear)
Hvis motoren slukkes, mens
gearvælgeren er i en anden position
end P, skifter tændingen til ACC.
▼Nødstop
Hvis der trykkes vedvarende på
starttrykknappen, mens motoren kører,
eller bilen køres, eller hvis der trykkes
hurtigt på den et antal gange, stoppes
motoren øjeblikkeligt. Tændingskontakten
skiftes til ACC.
Under kørsel
Start/stop af motoren
4-11

Grøn indikatorlampe for i-stop
Når lyset er tændt
•Denne lampe tændes, mens motortomgang er stoppet, og slukker, når motoren startes
igen.
•(Undtagen europæisk model)
Lyset tændes, når betingelserne for motortomgangsstop er opfyldt, mens bilen kører.
Når indikatoren blinker
•(Manuelt gear)
Lyset blinker, når gearstangen flyttes til en anden position end frigear, mens
motortomgangen er standset, for at underrette føreren om, at motortomgang er standset.
Når du trykker på koblingspedalen, startes motoren automatisk igen, og lampen slukkes.
•(Europæisk model)
•Lyset blinker, når førerdøren åbnes, mens motortomgang er standset, for at gøre føreren
opmærksom på, at motortomgang er standset. Den slukkes, når førerdøren lukkes.
•Hvis motoren startes igen på grund af lav batterispænding, mens motortomgang er
stoppet, blinker den grønne indikator for i-stop i instrumentpanelet i ca. 3 sekunder. Når
motoren dog er genstartet automatisk efter betjening af kontakten til den eldrevne
fastback, blinker den grønne i-stop-indikator i instrumentpanelet ikke.
•(Undtagen europæisk model)
•(Automatgear)
Lampen blinker, hvis bilen standser, men der ikke trykkes på bremsepedalen med
tilstrækkelig kraft. Tryk bremsepedalen en smule mere ned, fordi pedalkraften kan være
utilstrækkelig.
Under kørsel
Start/stop af motoren
4-18
