Page 140 of 257

138Conduite et utilisationIndication
La fonction Autostop est indiquée parl'aiguille à la position AUTOSTOP
dans le compte-tours.
Lors d'un Autostop, les performances
de freinage et du chauffage sont con‐ servées.
Conditions pour un Autostop
Le système d'arrêt-démarrage vérifie
si toutes les conditions suivantes sont
remplies:
● Le système Stop/Start n'est pas désactivé manuellement.
● Le capot est complètement fermé.
● La porte du conducteur est fer‐ mée ou la ceinture de sécurité du
conducteur est bouclée.
● La batterie du véhicule est suffi‐ samment chargée et en bon état.
● Le moteur est chaud.
● La température de liquide de re‐ froidissement du moteur n'est
pas trop élevée.
● La température de gaz d'échap‐ pement n'est pas trop élevée, parexemple après avoir conduit le
véhicule avec une charge de mo‐ teur élevée.
● La température ambiante est su‐ périeure à -5 °C.
● Le système de commande de cli‐
matisation permet un Autostop.
● La dépression de frein est suffi‐ sante.
● Le véhicule a été conduit au moins à une vitesse de marche à
pied depuis le dernier Autostop.
Sinon, l'Autostop sera inhibé.Certains réglages du système de cli‐
matisation peuvent empêcher un Au‐
tostop. Se reporter au chapitre « Cli‐
matisation » pour obtenir des infor‐
mations plus détaillées 3 128.
La fonction Autostop peut être inter‐
rompue immédiatement après une
conduire sur autoroute.
Rodage d'un véhicule neuf 3 135.
Protection contre le déchargement de la batterie du véhicule
Pour assurer le redémarrage fiable
du moteur, le système d'arrêt-démar‐
rage intègre plusieurs fonctions de
protection contre la décharge de la
batterie du véhicule.
Mesures d'économie d'énergie
Pendant un Autostop, plusieurs équi‐ pements électriques, par ex. le chauf‐
fage de lunette arrière, sont désacti‐
vés ou commutés en mode d'écono‐ mie d'énergie. La vitesse de soufflerie du système de climatisation est ré‐duite pour économiser de l'énergie.
Page 141 of 257

Conduite et utilisation139Redémarrage du moteur par le
conducteurVéhicules avec boîte manuelle :
Enfoncer la pédale d'embrayage pour
redémarrer le moteur.
Le démarrage du moteur est indiqué
par l'aiguille sur la position de ralenti
dans le compte-tours.
Si le levier sélecteur est déplacé hors
de la position neutre avant d'avoir
d'abord enfoncé la pédale d'em‐ brayage, le témoin - s'allume ou un
symbole apparaît dans le centre d'in‐
formations du conducteur.
Témoin - 3 92.Véhicules avec boîte manuelle auto‐
matisée:
Relâcher la pédale de frein ou dépla‐ cer le levier sélecteur hors de la po‐
sition D pour redémarrer le moteur.
Le démarrage du moteur est indiqué
par l'aiguille sur la position de ralenti
dans le compte-tours.Redémarrage du moteur par le
système Stop/Start
Le levier sélecteur doit être en posi‐
tion neutre pour qu'un redémarrage
automatique soit possible.
Si l'une des conditions suivantes se
produit pendant un Autostop, le sys‐
tème d'arrêt-démarrage redémarrera
automatiquement le moteur :
● Le système Stop/Start est désac‐
tivé manuellement.
● Le capot est ouvert.
● La ceinture de sécurité du con‐ ducteur n'est pas attachée et laporte du conducteur est ouverte.
● La température du moteur est trop basse.
● Le niveau de charge de la batte‐ rie du véhicule est inférieur au ni‐veau défini.
● La dépression de frein est insuf‐ fisante.
● Le véhicule est conduit au moins
à une vitesse de marche à pied.● Le système de commande de cli‐
matisation demande le démar‐
rage du moteur.
● La climatisation est activée ma‐ nuellement.
Si le capot n'est pas complètement
fermé, un message d'avertissement
est affiché sur le centre d'informations
du conducteur.
Si un accessoire électrique, un lec‐
teur CD portable par exemple, est
branché sur la prise de courant, une
brève chute de tension au redémar‐
rage peut être perçue.
Stationnement9 Attention
● Ne pas stationner le véhicule
sur une surface aisément in‐
flammable. La température éle‐ vée du système d'échappe‐
ment pourrait enflammer la sur‐
face.
Page 148 of 257

146Conduite et utilisationEn cas de défaillance, le témoin g
s'allume. De plus, un message
d'avertissement est affiché sur le cen‐ tre d'informations du conducteur.
Messages du véhicule 3 103.
Il est impossible de continuer à con‐ duire ou la conduire est restreinte, en
fonction de la défaillance.
Faire remédier à la cause du pro‐
blème par un atelier.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 92.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein.
Ne pas réduire la pression sur la pé‐
dale.
Avant de prendre la route, le système
procède à un test de fonctionnement
automatique qui pourrait être percep‐ tible.
Témoin u 3 93.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Page 150 of 257

148Conduite et utilisationfreins sont automatiquement relâ‐
chés dès que le véhicule commence
à accélérer ou que le temps de con‐
servation de deux secondes est ter‐
miné.
L'aide au démarrage en côte n'est
pas activée pendant un Autostop.Systèmes de contrôle
de conduite
Système antipatinage Le système antipatinage (TC, Trac‐
tion Control) est un composant de l'Electronic Stability Control (ESC).
Le système antipatinage améliore la
stabilité de conduite lorsque c'est né‐ cessaire, quels que soient le type de
revêtement ou l'adhérence des
pneus, empêchant ainsi les roues
motrices de patiner.
Dès que les roues motrices commen‐
cent à patiner, la puissance délivrée
par le moteur est réduite et la roue qui patine le plus est freinée individuelle‐
ment. Ainsi, même sur chaussée glis‐
sante, la stabilité du véhicule est con‐ sidérablement améliorée.
Le système TC est opérationnel
après chaque démarrage du moteur,
dès que le témoin b s'éteint.
Quand le TC fonctionne, b clignote.
9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Page 151 of 257

Conduite et utilisation149Désactivation
Le TC peut être désactivé quand le
patinage des roues est requis : ap‐
puyer brièvement sur b.
Un message d'état apparaît sur le
centre d'informations du conducteur
lorsque le système antipatinage (TC)
est désactivé.
Lorsque TC est désactivé, ESC reste activé.
Le système antipatinage (TC) est ré‐ activé en appuyant sur la touche b.
Un message d'état apparaît sur le
centre d'informations du conducteur
lorsque le système antipatinage (TC)
est réactivé.
Le TC est également réactivé la pro‐ chaine fois que le contact est mis.
Défaillance En cas de défaillance du système, le
témoin b s'allume en continu et un
message ou code d'avertissement
s'affiche sur le centre d'informations
du conducteur. Le système n'est pas
opérationnel.
Faire remédier à la cause du pro‐
blème par un atelier.
Electronic Stability Control
L'Electronic Stability Control (ESC)
améliore la stabilité de la conduite
lorsque c'est nécessaire, quel que
soit le type de surface de revêtement
ou l'adhérence des pneus.
Dès que le véhicule menace de déra‐
per (sous-virage, survirage), la puis‐
sance du moteur est réduite et les
roues sont freinées individuellement.
L'ESC fonctionne en combinaison
avec le système antipatinage (TC). Il
empêche les roues motrices de pati‐
ner.
L'ESC est opérationnel après chaque
démarrage du moteur, dès que le té‐ moin b s'éteint.
Quand l'ESC fonctionne, b clignote.
9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Témoin b 3 94.
Page 154 of 257

152Conduite et utilisationSystèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut enre‐
gistrer et maintenir des vitesses d'en‐ viron 30 km/h jusqu'à la vitesse maxi‐
male du véhicule. Descentes et mon‐ tées peuvent provoquer des écarts
par rapport à la vitesse mémorisée.
Pour des raisons de sécurité le régu‐
lateur de vitesse ne peut être activé
qu'après que vous avez appuyé une
fois sur la pédale de frein. Une acti‐
vation en première vitesse n'est pas
possible.
Ne pas activer le régulateur de vi‐
tesse lorsqu'une vitesse constante
n'est pas conseillée.
Sur les véhicules équipés d'une boîte
manuelle automatisée, le régulateur
de vitesse peut être activé en mode
automatique et en mode manuel.
Témoin m 3 95.
Mise en marche Appuyer sur m ; le témoin m s'allume
en blanc dans le combiné d'instru‐
ments.
Activation
Accélérer jusqu'à la vitesse désirée et tourner la molette sur SET/- ; la vi‐
tesse actuelle est mémorisée et main‐
tenue. Le témoin m s'allume en vert
sur le combiné d'instruments. La pé‐ dale d'accélérateur peut être relâ‐
chée.
Il est possible d'augmenter la vitesse
en enfonçant la pédale d'accéléra‐
teur. Après relâchement de la pédale
d'accélérateur, la vitesse mémorisée
est rétablie.
Le régulateur de vitesse reste activé
pendant le changement de vitesse.
Augmentation de la vitesse
Avec le régulateur de vitesse activé,
maintenir la molette sur RES/+ ou la
tourner brièvement plusieurs fois sur RES/+ : la vitesse augmente en con‐
tinu ou pas à pas.
En variante, accélérer jusqu'à la vi‐
tesse souhaitée et la mémoriser en
tournant la molette sur SET/-.
Page 171 of 257

Conduite et utilisation169Défaillances et remèdes
Si le mode gaz n'est pas possible, vé‐
rifier les points suivants :
● Y a-t-il suffisamment de gaz de pétrole liquéfié ?
● Y a-t-il suffisamment d'essence pour démarrer ?
En cas de températures extrêmes
combinées à la composition du gaz,
cela peut prendre un peu plus de
temps pour que le système passe du
mode essence au mode gaz.
Dans des situations extrêmes, le sys‐
tème peut également repasser au
mode essence si les exigences mini‐
males ne sont pas satisfaites. Si les
conditions le permettent, il peut être
possible de revenir manuellement au
fonctionnement au gaz de pétrole li‐
quéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas dé‐
marrer le moteur. Faire remédier à la
cause du problème par un atelier.
En cas d'utilisation de parkings sou‐
terrains, prière de suivre les instruc‐
tions de l'exploitant et de la législation locale.
Remarque
En cas d'accident, couper le contact
et éteindre les feux.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact.
Lors du remplissage du réservoir,
respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Page 172 of 257

170Conduite et utilisationAvertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que lorsque le véhicule est
déverrouillé.
Appuyer sur la trappe pour l'enclen‐
cher. Ouvrir ensuite la trappe.
Tourner doucement le bouchon de remplissage dans le sens anti-horaire pour ouvrir.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après une coupure automatique, l'ap‐
point peut être fait en opérant la buse
de pompe deux fois de plus au maxi‐
mum.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jus‐ qu'au déclic.
Fermer la trappe et laisser s'engager.
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, res‐ pecter les prescriptions d'utilisation etde sécurité de la station-service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la
trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Page 173 of 257

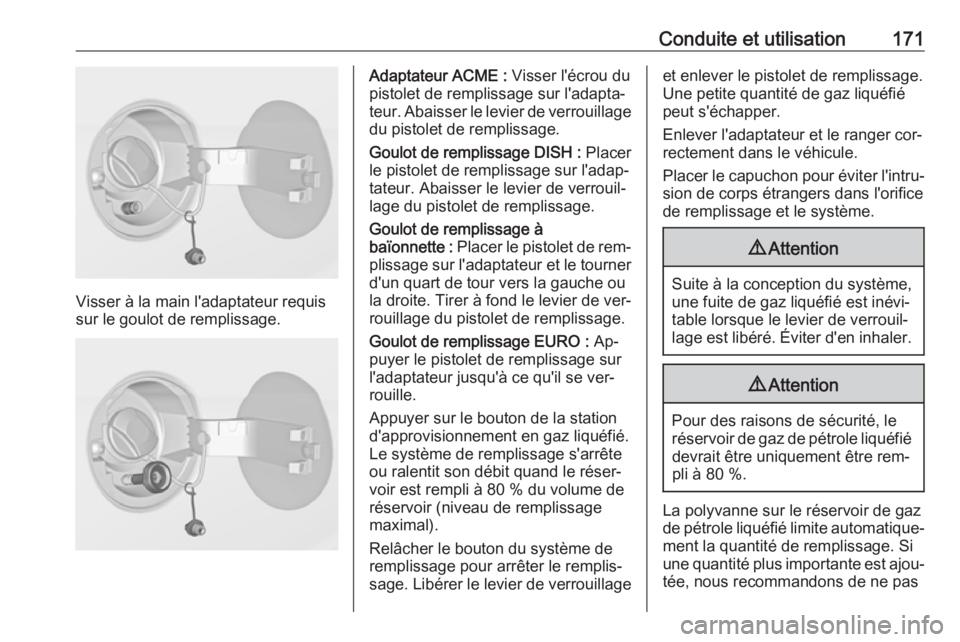

Conduite et utilisation171
Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH : Placer
le pistolet de remplissage sur l'adap‐
tateur. Abaisser le levier de verrouil‐
lage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de rem‐
plissage sur l'adaptateur et le tourner d'un quart de tour vers la gauche ou
la droite. Tirer à fond le levier de ver‐
rouillage du pistolet de remplissage.
Goulot de remplissage EURO : Ap‐
puyer le pistolet de remplissage sur
l'adaptateur jusqu'à ce qu'il se ver‐
rouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐
voir est rempli à 80 % du volume de réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillageet enlever le pistolet de remplissage. Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger cor‐
rectement dans le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié devrait être uniquement être rem‐
pli à 80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
Page 176 of 257

174Soins du véhiculeSoins du véhiculeInformations générales..............175
Accessoires et modifications du véhicule .................................. 175
Stockage du véhicule ..............175
Reprise des véhicules hors d'usage ................................... 176
Contrôles du véhicule ................176
Exécution du travail .................176
Capot ....................................... 176
Huile moteur ............................ 177
Liquide de refroidissement du moteur .................................... 178
Liquide de lave-glace ..............179
Freins ...................................... 179
Liquide de frein ........................179
Batterie du véhicule .................180
Remplacement des balais d'essuie-glace ........................ 181
Remplacement des ampoules ...182
Phares halogènes ...................182
Clignotants avant .....................184
Feux arrière ............................. 186
Clignotants latéraux .................189
Éclairage de plaque d'immatriculation ....................190Éclairage intérieur ...................191
Éclairage du tableau de bord ..191
Circuit électrique ........................191
Fusibles ................................... 191
Boîte à fusibles du compartiment moteur .............192
Boîte à fusibles du tableau de bord ........................................ 195
Outillage du véhicule .................196
Outillage .................................. 196
Jantes et pneus ......................... 198
Pneus d'hiver ........................... 198
Désignations des pneus ..........198
Pression des pneus .................199
Système de surveillance de la pression des pneus ................200
Profondeur de sculptures ........204
Changement de taille de pneus et de jantes ............................. 204
Enjoliveurs ............................... 205
Chaînes à neige ......................205
Kit de réparation des pneus ....205
Changement d'une roue ..........209
Roue de secours .....................212
Démarrage par câbles auxiliai‐
res .............................................. 217Remorquage.............................. 219
Remorquage du véhicule ........219
Remorquage d'un autre véhicule .................................. 221
Soins extérieurs et intérieurs .....222
Entretien extérieur ...................222
Entretien intérieur ....................225
