Condução e funcionamento161O sistema desliga-se
automaticamente quando a marcha-
-atrás é desengrenada.
A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Em ambos os casos o LED
incorporado no botão apaga-se.
Avaria
Em caso de avaria ou se o sistema
não funciona temporariamente, por
exemplo, porque existe um nível
sonoro exterior muito elevado ou
outros factores de interferência, o
LED incorporado no botão pisca
durante 3 segundos e, depois,
apaga-se. A luz de aviso r acende-
-se no conjunto de instrumentos
3 95 e surge uma mensagem no
Centro de Informação do Condutor.Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.
O sistema tem seis sensores ultra- -sónicos de estacionamento nos
para-choques traseiro e dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente.
Os sensores de estacionamento
dianteiros e traseiros são sempre
combinados com o apoio avançado
ao estacionamento, consultar a
secção "Apoio avançado ao
estacionamento" mais abaixo.

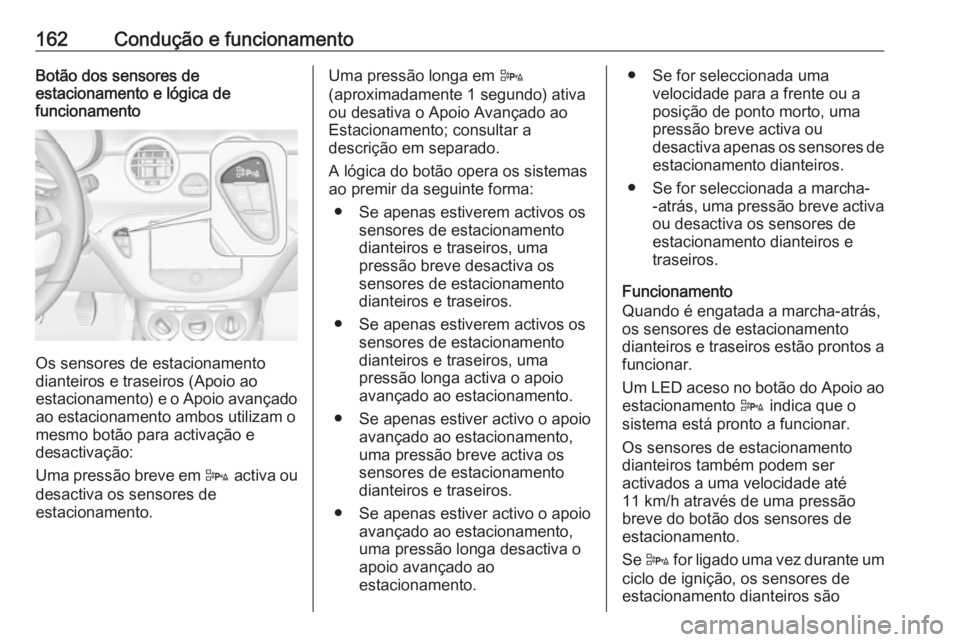

162Condução e funcionamentoBotão dos sensores de
estacionamento e lógica de
funcionamento
Os sensores de estacionamento
dianteiros e traseiros (Apoio ao
estacionamento) e o Apoio avançado
ao estacionamento ambos utilizam o mesmo botão para activação e
desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D
(aproximadamente 1 segundo) ativa
ou desativa o Apoio Avançado ao
Estacionamento; consultar a
descrição em separado.
A lógica do botão opera os sistemas
ao premir da seguinte forma:
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão breve desactiva os
sensores de estacionamento
dianteiros e traseiros.
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão longa activa o apoio
avançado ao estacionamento.
● Se apenas estiver activo o apoio avançado ao estacionamento,
uma pressão breve activa os
sensores de estacionamento
dianteiros e traseiros.
● Se apenas estiver activo o apoio avançado ao estacionamento,
uma pressão longa desactiva o
apoio avançado ao
estacionamento.● Se for seleccionada uma velocidade para a frente ou a
posição de ponto morto, uma
pressão breve activa ou
desactiva apenas os sensores de estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores deestacionamento dianteiros e
traseiros.
Funcionamento
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a
funcionar.
Um LED aceso no botão do Apoio ao estacionamento D indica que o
sistema está pronto a funcionar.
Os sensores de estacionamento
dianteiros também podem ser
activados a uma velocidade até
11 km/h através de uma pressão
breve do botão dos sensores de
estacionamento.
Se D for ligado uma vez durante um
ciclo de ignição, os sensores de
estacionamento dianteiros são

Condução e funcionamento163desativados a uma velocidade acima
de 11 km/h. Serão reativados se a
velocidade do veículo não tiver
excedido anteriormente 25 km/h. Se a velocidade do veículo tiver sido
anteriormente superior a 25 km/h, os
sensores de estacionamento
dianteiros permanecem
desactivados se a velocidade descer
abaixo de 11 km/h.
Quando o sistema é desactivado, o
LED incorporado no botão apaga-se
e surge Assistên de estacionament
desligada no Centro de Informação
do Condutor.
O sistema é desactivado
automaticamente se o veículo
exceder os 25 km/h.
Indicação
O sistema avisa o condutor através
de sinais acústicos contra obstáculos potencialmente perigosos
localizados na traseira do veículo até
uma distância de 1,5 metros e na
dianteira até uma distância de
1,2 metros. Consoante o lado do
veículo que se encontra mais
próximo de um obstáculo, ouvirá
sinais acústicos de aviso no interiordo veículo do respectivo lado. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Adicionalmente, a distância aos
obstáculos é apresentada no Centro
de Informação do Condutor 3 98 ou,
em função da versão, no Mostrador de informação a cores 3 103.
A distância em relação a um
obstáculo dianteiro e traseiro é
apresentada através de linhas de
distância variáveis no Centro de
Informação do Condutor.
A indicação de distância pode ser
inibida por mensagens do veículo
mais prioritárias. Depois de aprovar a
mensagem premindo SET/CLR na
alavanca do indicador de mudança de direcção, a indicação da distância aparece novamente.
A distância em relação aos
obstáculos é mostrada no Visor
Cromático de Informação através de zonas coloridas à frente ou atrás do
veículo 3 103.
Avaria
Em caso de avaria ou se o sistema
não funcionar temporariamente, por
exemplo porque existe um nível de

164Condução e funcionamentoruído exterior elevado ou outros
fatores de interferência, o LED no
botão pisca durante 3 segundos e em seguida apaga-se. A luz de aviso
r acende-se no conjunto de
instrumentos 3 95 e surge uma
mensagem no Centro de Informação do Condutor.
Mensagens do veículo 3 105.
Apoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O Apoio avançado ao
estacionamento mede um espaço
adequado para estacionamento
enquanto passa, calcula a trajectória
e guia automaticamente o veículo
para um lugar de estacionamento em
paralelo ou na perpendicular.
São fornecidas instruções no Centro
de Informação do Condutor 3 98 ou,
em função da versão, no Visor
Cromático de Informação 3 103,
apoiadas por sinais acústicos.
O condutor deve controlar a
aceleração, travagem e mudança de
velocidades, enquanto a direcção é
feita automaticamente.
O Apoio avançado ao
estacionamento apenas pode ser
activado em deslocamento para a
frente.O Apoio avançado ao
estacionamento é sempre
combinado com os sensores de
estacionamento dianteiros e
traseiros, consultar a secção anterior.
Ambos os sistemas utilizam os
mesmos sensores nos pára-choques
dianteiro e traseiro.
Botão D e lógica operacional
O Apoio avançado ao
estacionamento e os sensores de
estacionamento dianteiros e traseiros ambos utilizam o mesmo botão para
activação e desactivação:
Uma pressão breve em D activa ou
desactiva os sensores de
estacionamento.
Uma pressão longa em D (aprox.
1 segundo) activa ou desactiva o
Apoio Avançado ao Estacionamento; consultar a descrição em separado
abaixo.
A lógica do botão opera os sistemas
ao premir da seguinte forma:
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma

Condução e funcionamento165pressão breve desactiva os
sensores de estacionamento
dianteiros e traseiros.
● Se apenas estiverem activos os sensores de estacionamento
dianteiros e traseiros, uma
pressão longa activa o apoio
avançado ao estacionamento.
● Se apenas estiver activo o apoio avançado ao estacionamento,
uma pressão breve activa os
sensores de estacionamento
dianteiros e traseiros.
● Se apenas estiver activo o apoio avançado ao estacionamento,
uma pressão longa desactiva o
apoio avançado ao
estacionamento.
● Se for seleccionada uma velocidade para a frente ou a
posição de ponto-morto, uma
pressão breve activa ou
desactiva apenas os sensores de estacionamento dianteiros.
● Se for seleccionada a marcha- -atrás, uma pressão breve activaou desactiva os sensores de
estacionamento dianteiros e
traseiros.Activação
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar através de uma pressão
longa em D.
O sistema reconhece e memoriza (10
metros para lugares de
estacionamento paralelos ou 6
metros para lugares de
estacionamento perpendiculares)
inclusive no modo de sensores de
estacionamento. Uma pressão longa
em D activa o Apoio Avançado ao
Estacionamento para iniciar a
manobra de estacionamento.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida em
paralelo entre o veículo e uma fila de
automóveis estacionados é de
1,8 metros para estacionamento em
paralelo e de 2,5 metros para
estacionamento na perpendicular.
FuncionalidadeModo de procura de lugar de
estacionamento

Condução e funcionamento167Modo de orientação do
estacionamento
O lugar de estacionamento sugerido
pelo sistema é aceite quando o
condutor imobiliza o veículo num
espaço de 10 metros para lugares de
estacionamento paralelos ou 6
metros para lugares de
estacionamento perpendiculares depois de ser apresentada a
mensagem Parar. O sistema calcula
o melhor caminho para o lugar de
estacionamento.
Uma vibração breve no volante
depois de engatar a marcha-atrás
indica que a direcção é controlada pelo sistema. Então o veículo é
conduzido automaticamente até ao
lugar dando ao condutor instruções
detalhadas quanto a travagem,
aceleração e mudança de
velocidades. O condutor deve afastar
as mãos do volante.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo indica que a distância a um obstáculo é
inferior a aprox. 30 cm.Se, por algum motivo, o condutor tiver
de assumir a direcção, segurar o
volante apenas na borda exterior. A
direcção automática é cancelada
nesta situação.Mudar o lado do estacionamento O sistema está configurado por
predefinição para detectar lugares de estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento vagos do lado do
condutor, ligar os indicadores de
mudança de direcção para o lado do
condutor durante a procura.
Assim que os indicadores de
mudança de direcção sejam
desligados, o sistema procura
novamente lugares de
estacionamento vagos do lado do
passageiro.Indicação de amostragem
As instruções no mostrador indicam:
● dicas gerais e mensagens de aviso● um dica quando conduz avelocidade superior a 30 km/h
durante o modo de procura de
lugar de estacionamento, ou
8 km/h no modo director
● a exigência de parar o veículo quando é detectado um lugar de
estacionamento
● a direcção da condução durante a manobra de estacionamento
● o pedido de engrenar a marcha- -atrás ou engrenar mudançapara a frente
● o pedido para acelerar ou travar
● para outras instruções é apresentada uma barra de
progresso no Centro de
Informação do Condutor
● sendo que o estacionamento bem sucedido é indicado pelo
aparecimento de um símbolo e
de um sinal sonoro,
● o cancelamento de uma manobra de estacionamento

Condução e funcionamento169Atenção
O funcionamento do sistema podeser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de
estacionamento. O sistema poderá
reconhecer uma entrada, um portão, um pátio ou mesmo uma passadeiracomo lugar de estacionamento.
Depois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter em atenção a
disponibilidade do lugar de
estacionamento sugerido.
Irregularidades na superfície, p.ex.
em zonas de obras, não são
detectadas pelo sistema. O
condutor aceita a responsabilidade.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r ou D durante breves instantes
para desactivar os sensores de
estacionamento.
Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação para

170Condução e funcionamentoestacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento que
estão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● Veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente.
● Peões, ciclistas ou animais. Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
amarelo B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso B começa a piscar
a amarelo para avisar o condutor de
que não deve mudar de faixa.O aviso de ângulo morto encontra-se
activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores

198Conservação do veículoColocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1–2Interruptor do espelho retrovisor
exterior3Módulo de controlo da carro‐
çaria4Tecto de abrir dobrável/Módulo
de comando do chassis5ABS6Luz de circulação diurna do lado
esquerdo7–8Módulo de controlo da carro‐
çaria9Sensor da bateria do veículo10Regulação dos faróis/TPMS/
Tecto de abrir dobrável11Limpa-vidros traseiro12Desembaciamento dos vidros13Luz de circulação diurna do lado direito

Conservação do veículo205A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 246.
Identificar o respectivo pneu.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição relevante na
página Carga dos pneus no Centro
de Informação do Condutor (DIC)
3 98.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de 10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneuarrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
Sistema de controlo da
pressão dos pneus
O sistema de controlo da pressão dos pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
