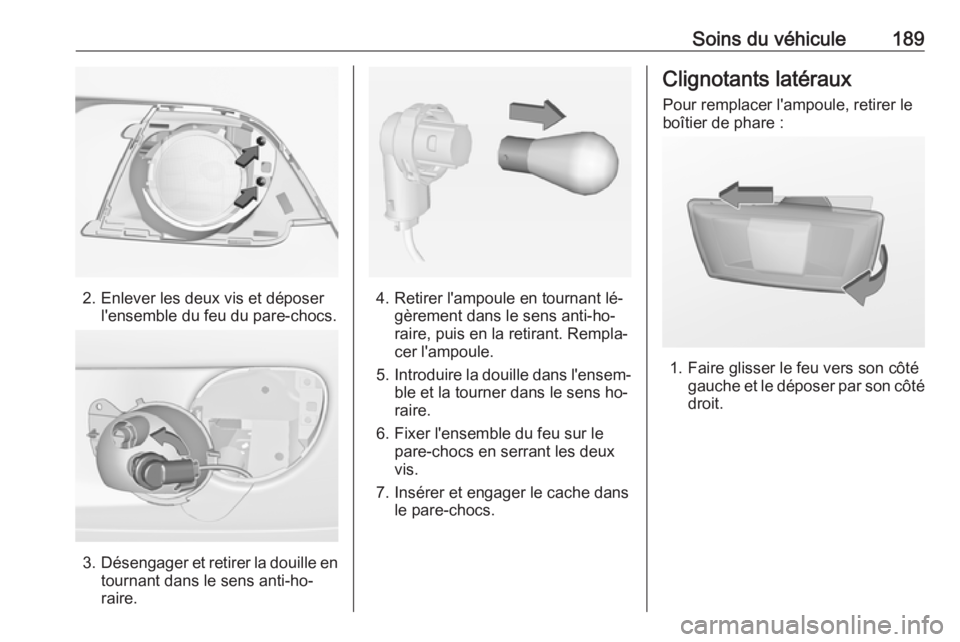

Soins du véhicule189
2. Enlever les deux vis et déposerl'ensemble du feu du pare-chocs.
3.Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.
4. Retirer l'ampoule en tournant lé‐ gèrement dans le sens anti-ho‐
raire, puis en la retirant. Rempla‐
cer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
7. Insérer et engager le cache dans le pare-chocs.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

190Soins du véhicule
2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule ettourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.

Soins du véhicule1914. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer la lampe dans le pare- chocs et l'engager dans son loge‐
ment.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Plafonnier Faire remplacer les ampoules par un
atelier.
Éclairage véhicule Faire remplacer les ampoules par un
atelier.Panneau Starlight
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur ;
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les vé‐
hicules avec direction à droite,
derrière la boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.

192Soins du véhicule
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

Soins du véhicule193N°Circuit électrique1–2Commutateur de rétroviseur
extérieur3Module de commande de carros‐ serie4Module de commande du toit
ouvrant pliant/ châssis5ABS6Feux de jour, gauche7–8Module de commande de carros‐ serie9Capteur de batterie du véhicule10Réglage de la portée des phares/
TPMS/ toit ouvrant pliant11Essuie-glace arrière12Désembuage de vitre13Feux de jour, droite14Désembuage de rétroviseurN°Circuit électrique15–16Module de commande du
châssis/système GPL17Rétroviseur intérieur18Module de commande du moteur19Pompe à carburant20–21Bobine d'injection22–23Système d'injection24Système de lave-glace25Système d'éclairage26Module de commande du moteur27–28Module de commande du moteur29Module de commande du moteur30–

194Soins du véhiculeN°Circuit électrique31Phare gauche32Phare droit33Module de commande du moteur34Avertisseur sonore35Embrayage36–N°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord5–6–7Pompe à vide électrique8Ventilateur de refroidissement,
bas9Ventilateur de refroidissement,
haut10Ventilateur de refroidissement/
Pompe à vide électrique11Démarreur
Après avoir remplacé des fusibles dé‐
fectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en ap‐ puyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐
fonctionnement peut survenir.

Soins du véhicule195Boîte à fusibles du tableaude bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du ta‐ bleau de bord.
Tenir la poignée, puis tirer et rabattre le commutateur d'éclairage.
N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐
serie 16Module de commande de carros‐ serie 27Module de commande de carros‐serie 38Module de commande de carros‐serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐
serie 712Module de commande de carros‐ serie 8

196Soins du véhiculeN°Circuit électrique13–14Hayon15Connecteur de diagnostic16Raccordement de liaison de
données17Allumage18Système de climatisation19Amplificateur audio20Aide au stationnement21Commutateur de freinage22Système audio23Affichage24–25Onstar26Tableau de bord27Chauffage de siège, conducteur28–N°Circuit électrique29–30Tableau de bord31Avertisseur sonore32Chauffage de siège, passager33Volant chauffé34–35–36–37Essuie-glace arrière38Allume-cigares39–40–Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher. Sur les versions
avec une boîte de rangement, dépo‐
ser tout d'abord la boîte 3 68.

Soins du véhicule197
Sur les versions avec un système de
transport arrière ou un moteur à gaz
liquide, les outils se trouvent avec l'œillet de remorquage et le kit de ré‐paration des pneus, dans une valise
fixée avec une sangle sur la paroi
gauche du coffre.Sur la version avec la boîte de range‐ ment, la valise contenant les outils,
l'œillet de remorquage et le kit de ré‐ paration des pneus se trouve dans
une chambre de la boîte, dans le cof‐
fre 3 68.Sur les versions avec caisson de
basse, les outils et l'œillet de remor‐
quage se trouvent avec le kit de ré‐
paration des pneus et le triangle de
présignalisation dans la boîte sous le tapis de sol. Pour accéder, retirer tout
d'abord le tapis de sol : plier la partie
arrière vers l'avant et tirer le tapis vers
l'arrière 3 69.

198Soins du véhiculeVéhicules avec roue de secours
Le cric, la clé de roue, les outils et
deux sangles de retenue de la roue
endommagée se trouvent dans la
boîte à outils sous le tapis de sol du
coffre 3 69.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient doncêtre montés sur toutes les roues.
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 240.La taille de pneu 185/60 R 15 est uni‐
quement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
