Automašīnas kopšana189signāllukturu 3 gaismas diodes,
dodieties uz autoservisu.
5. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā un
pagrieziet pulksteņrādītāju
kustības virzienā. Gādājiet, lai
kabeļi paliktu kabeļkanālos.
Ievietojiet lukturu bloku ar
fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriezni no
bagāžas nodalījuma iekšpuses.
Pārvelciet apaļo starpliku pār
padziļinājumu luktura korpusā.
Aizveriet un nofiksējiet vāku.
Atpakaļgaitas gaismas lukturis/
aizmugurējais miglas lukturis
Atpakaļgaitas gaismas lukturis
atrodas bufera labajā pusē, un
aizmugurējais miglas lukturis atrodas bufera kreisajā pusē.
Spuldžu apmaiņas apraksts abiem
lukturu veidiem ir vienāds.
1. Izskrūvējiet skrūvi un noņemiet vāciņu.
2. Izskrūvējiet skrūvi un izņemietlukturu bloku no bufera.

190Automašīnas kopšana3. Atvienojiet un izņemiet spuldzesietveri, pagriežot to pretēji
pulksteņrādītāju kustības
virzienam.
4. Izņemiet spuldzi, nedaudz pagriežot to pretēji
pulksteņrādītāju kustības
virzienam un pēc tam izvelkot.
Nomainiet spuldzi.
5. Ievietojiet spuldzes ietveri atpakaļ
lukturu blokā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lukturu bloku buferī un nostipriniet ar skrūvi.
7. Ievietojiet vāciņu buferī un nostipriniet ar skrūvi.
Adam Rocks
1.Noņemiet vāciņu, ar roku pavelkot
atzīmētajā vietā — skatiet bultiņu
attēlā.
2. Izskrūvējiet abas skrūves un izņemiet lukturu bloku no bufera.
3. Atvienojiet un izņemiet spuldzes ietveri, pagriežot to pretējipulksteņrādītāju kustības
virzienam.

Automašīnas kopšana191
4. Izņemiet spuldzi, nedaudzpagriežot to pretēji
pulksteņrādītāju kustības
virzienam un pēc tam izvelkot.
Nomainiet spuldzi.
5. Ievietojiet spuldzes ietveri atpakaļ
lukturu blokā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Piestipriniet lukturu bloku buferim un nostipriniet ar abām skrūvēm.
7. Ievietojiet un nofiksējiet vāciņu buferī.
Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no korpusa.

192Automašīnas kopšana3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Piesardzīgi izņemiet lukturi virzienā uz leju, lai neparautu
vadu.
3. Izņemiet spuldzes ietveri no lukturu korpusa, pagriežot to
pretēji pulksteņrādītāju kustības
virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes ietveri lukturu korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lukturi buferī, lai tas nofiksējas.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Griestu lampa
Uzticiet spuldžu nomaiņu
autoservisam.

Automašīnas kopšana193Salona apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Jumta gaismas panelis
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnās ar stūri labajā pusē aiz apgaismojuma slēdža vai —
automašīnās ar stūri kreisajā
pusē — aiz cimdu nodalījuma.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.

194Automašīnas kopšanaAtkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.Neatkarīgi no drošinātāja veida no
augšas satveriet to ar drošinātāju
izvilkšanas instrumentu un izvelciet.
Dzinēja nodalījuma drošinātāju bloks
Drošinātāju bloks atrodas dzinēja
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.

Automašīnas kopšana195Nr.Elektriskā ķēde1–2Ārējo spoguļu slēdzis3Virsbūves elektronisko sistēmu
vadības modulis4Salokāma jumta lūka/šasijas vadības modulis5ABS6Kreisais dienas gaitas gaismas
lukturis7–8Virsbūves elektronisko sistēmu
vadības modulis9Automašīnas akumulatora
sensors10Priekšējo lukturu līmeņa regulē‐
šana/TPMS/salokāma jumta
lūka11Aizmugurējā stikla tīrītājs12Logu aizsvīduma mazināšana13Labais dienas gaitas gaismas
lukturis14Spoguļu aizsvīduma mazinā‐
šana15–Nr.Elektriskā ķēde16Šasijas vadības modulis/LPG
sistēma17Salona spogulis18Motora vadības modulis19Degvielas sūknis20–21Iesmidzināšanas sistēmas spole22–23Iesmidzināšanas sistēma24Apskalošanas sistēma25Apgaismojuma sistēma26Motora vadības modulis27–28Motora vadības modulis29Motora vadības modulis30–31Kreisais priekšējais lukturis32Labais priekšējais lukturis33Motora vadības modulis34Signāltaure35Sajūgs36–Nr.Elektriskā ķēde1ABS sūknis2Priekšējā stikla tīrītājs3Ventilators

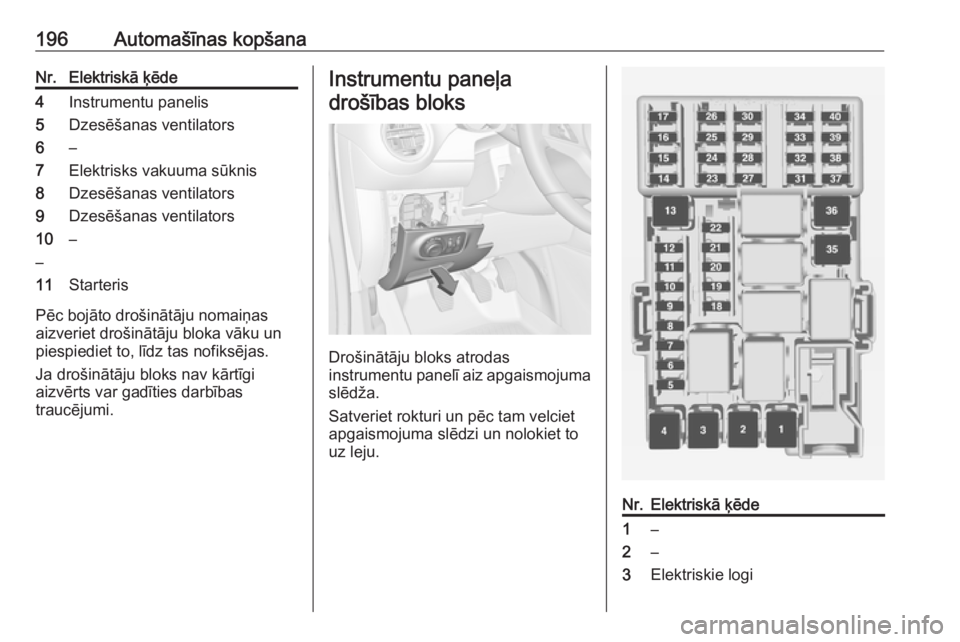

196Automašīnas kopšanaNr.Elektriskā ķēde4Instrumentu panelis5Dzesēšanas ventilators6–7Elektrisks vakuuma sūknis8Dzesēšanas ventilators9Dzesēšanas ventilators10
––11Starteris
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas
instrumentu panelī aiz apgaismojuma slēdža.
Satveriet rokturi un pēc tam velciet
apgaismojuma slēdzi un nolokiet to
uz leju.
Nr.Elektriskā ķēde1–2–3Elektriskie logi

Automašīnas kopšana197Nr.Elektriskā ķēde4Sprieguma pārveidotājs5Virsbūves elektronisko sistēmu
vadības modulis 16Virsbūves elektronisko sistēmu
vadības modulis 27Virsbūves elektronisko sistēmu
vadības modulis 38Virsbūves elektronisko sistēmu
vadības modulis 49Virsbūves elektronisko sistēmu
vadības modulis 510Virsbūves elektronisko sistēmu
vadības modulis 611Virsbūves elektronisko sistēmu
vadības modulis 712Virsbūves elektronisko sistēmu
vadības modulis 813–14Bagāžas nodalījuma durvis15Diagnostikas iekārtu pieslēg‐
vieta16Datu saites savienojums17Aizdedzi18Gaisa kondicionēšanas sistēmaNr.Elektriskā ķēde19Audio pastiprinātājs20Atvieglotas parkošanās sistēma21Bremžu slēdzis22Audiosistēma23Displejs24–25Onstar26Instrumentu panelis27Vadītāja sēdekļa apsilde28–29–30Instrumentu panelis31Signāltaure32Pasažiera sēdekļa apsilde33Stūres rata apsilde34–35–36–37Aizmugurējā stikla tīrītājs38Cigarešu piesmēķētājs39–40–Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā zem bagāžas
nodalījuma grīdas pārsega. Versijā ar
bagāžas kārbu vispirms izņemiet
kārbu 3 69.

198Automašīnas kopšana
Versijās ar aizmugurējo velosipēdu
pārvadāšanas sistēmu vai
sašķidrinātās gāzes dzinēju
instrumenti kopā ar vilkšanas cilpu un
riepu remonta komplektu atrodas
koferī, kas ir ar saiti piestiprināts pie
bagāžas nodalījuma kreisās sānu
sienas.Versijā ar bagāžas kārbu koferis ar
instrumentiem, vilkšanas cilpu un
riepu remonta komplektu atrodas
vienā no bagāžas nodalījumā
uzstādītās bagāžas kārbas kamerām
3 69.Versijā ar zemfrekvenču skaļruni
instrumenti un vilkšanas cilpa kopā ar
riepu remonta komplektu un avārijas
trīsstūri atrodas kārbā zem bagāžas
nodalījuma grīdas pārsega. Lai tiem
piekļūtu, noņemiet grīdas pārsegu:
nolokiet aizmugurējo daļu uz priekšu
un velciet pārsegu uz aizmuguri
3 71.
