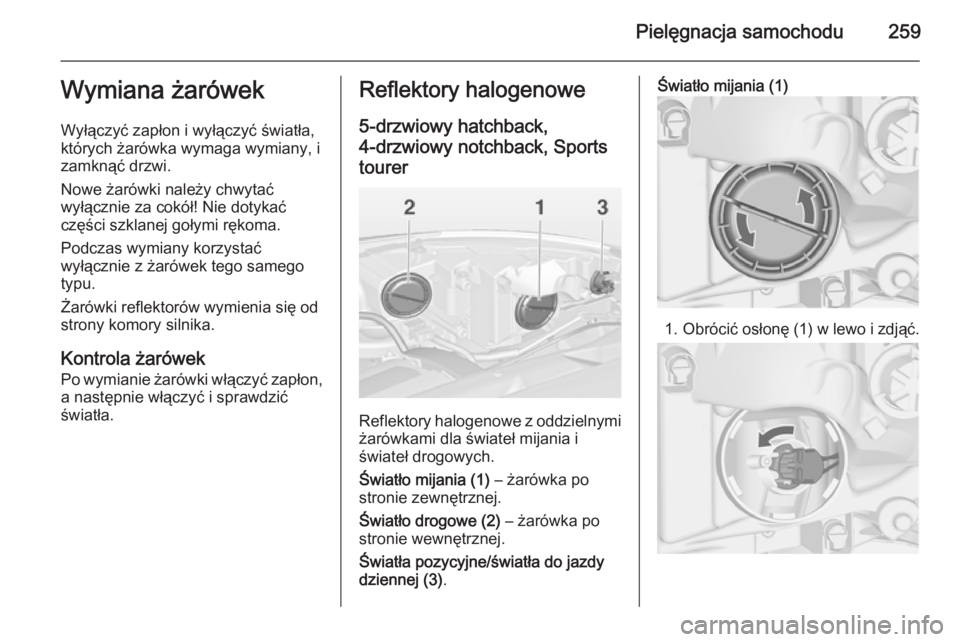

Pielęgnacja samochodu259Wymiana żarówek
Wyłączyć zapłon i wyłączyć światła,
których żarówka wymaga wymiany, i
zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.Reflektory halogenowe
5-drzwiowy hatchback,
4-drzwiowy notchback, Sports tourer
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.
Światło mijania (1) – żarówka po
stronie zewnętrznej.
Światło drogowe (2) – żarówka po
stronie wewnętrznej.
Światła pozycyjne/światła do jazdy
dziennej (3) .
Światło mijania (1)
1.Obrócić osłonę (1) w lewo i zdjąć.

260Pielęgnacja samochodu

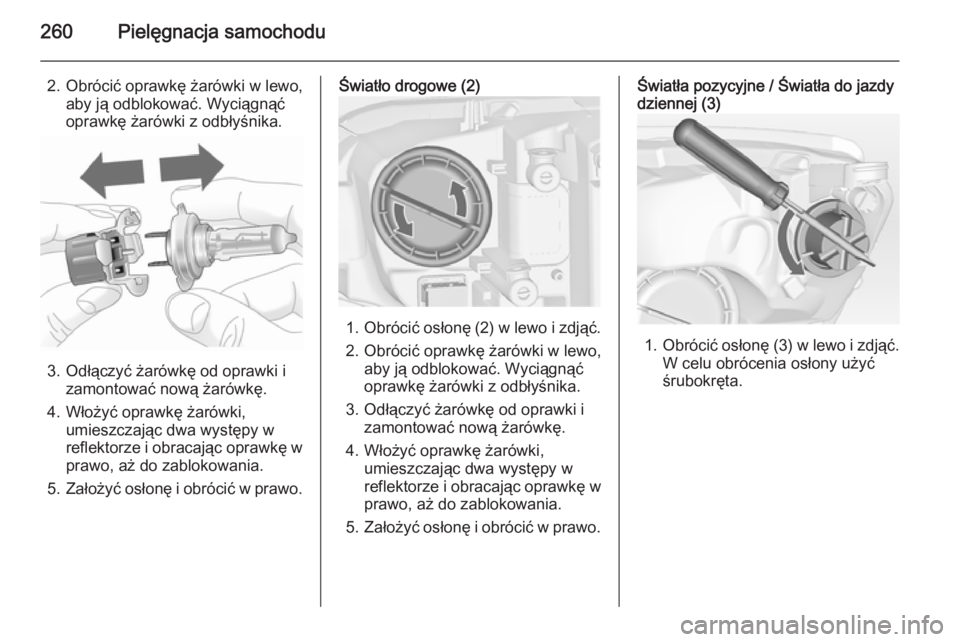

2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z odbłyśnika.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
5. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1.Obrócić osłonę (2) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo, aby ją odblokować. Wyciągnąć
oprawkę żarówki z odbłyśnika.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
5. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do jazdy
dziennej (3)
1. Obrócić osłonę (3) w lewo i zdjąć.
W celu obrócenia osłony użyć
śrubokręta.

Pielęgnacja samochodu261

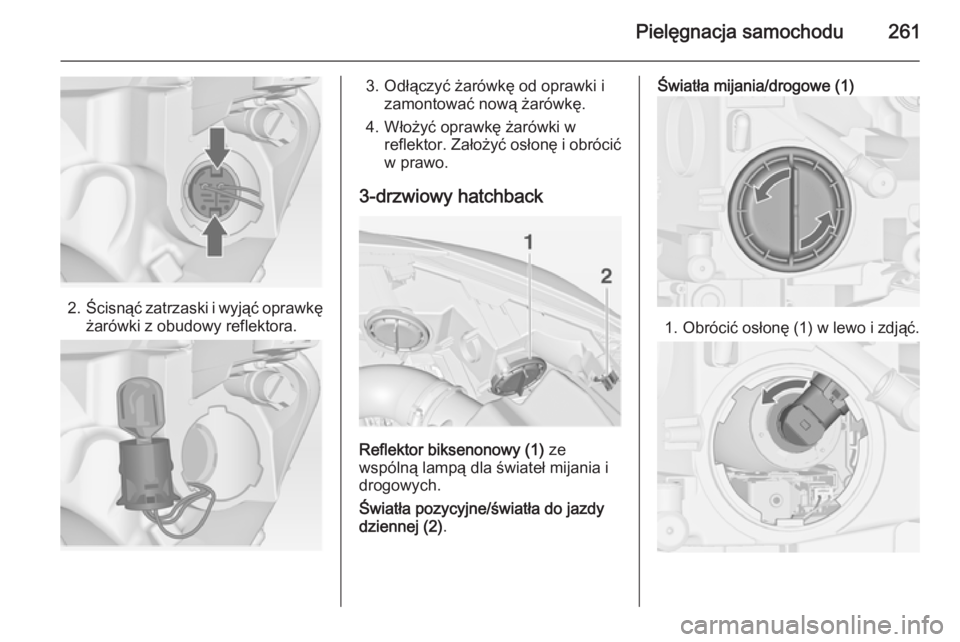

2.Ścisnąć zatrzaski i wyjąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor. Założyć osłonę i obrócić
w prawo.
3-drzwiowy hatchback
Reflektor biksenonowy (1) ze
wspólną lampą dla świateł mijania i
drogowych.
Światła pozycyjne/światła do jazdy
dziennej (2) .
Światła mijania/drogowe (1)
1.Obrócić osłonę (1) w lewo i zdjąć.

262Pielęgnacja samochodu

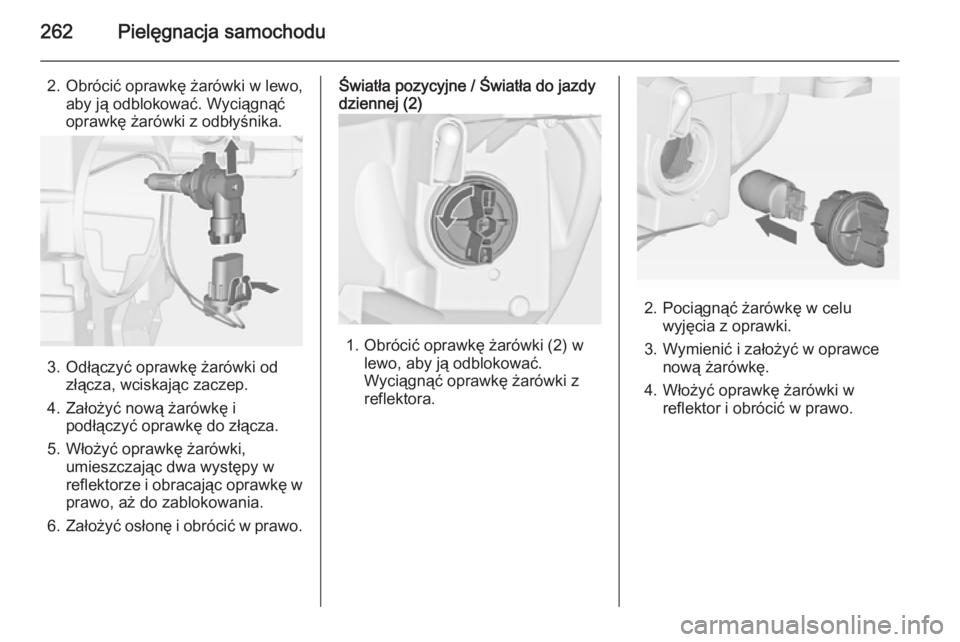

2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z odbłyśnika.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do jazdy
dziennej (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.

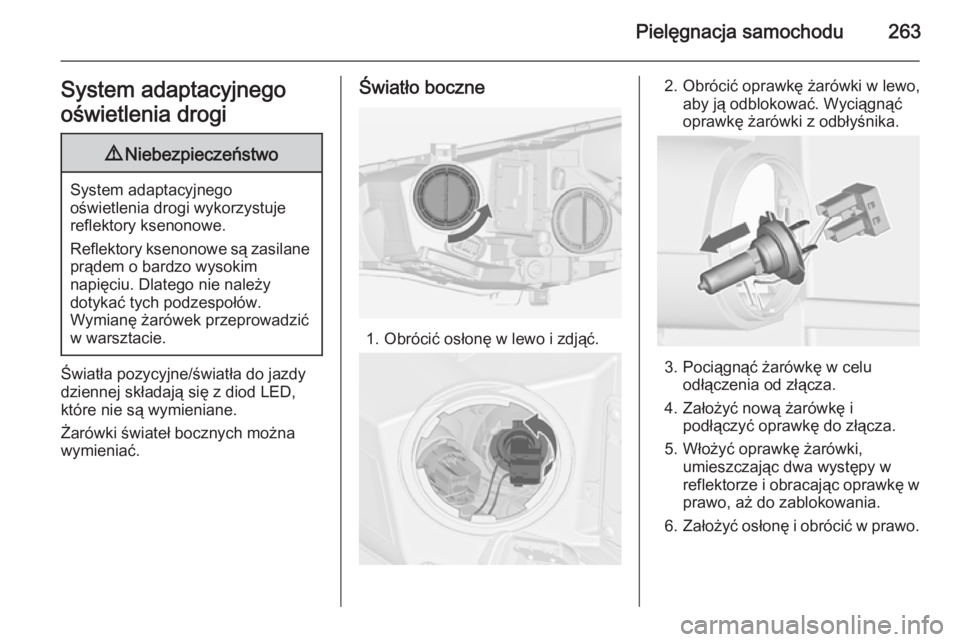

Pielęgnacja samochodu263System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Światło boczne
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo, aby ją odblokować. Wyciągnąć
oprawkę żarówki z odbłyśnika.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.

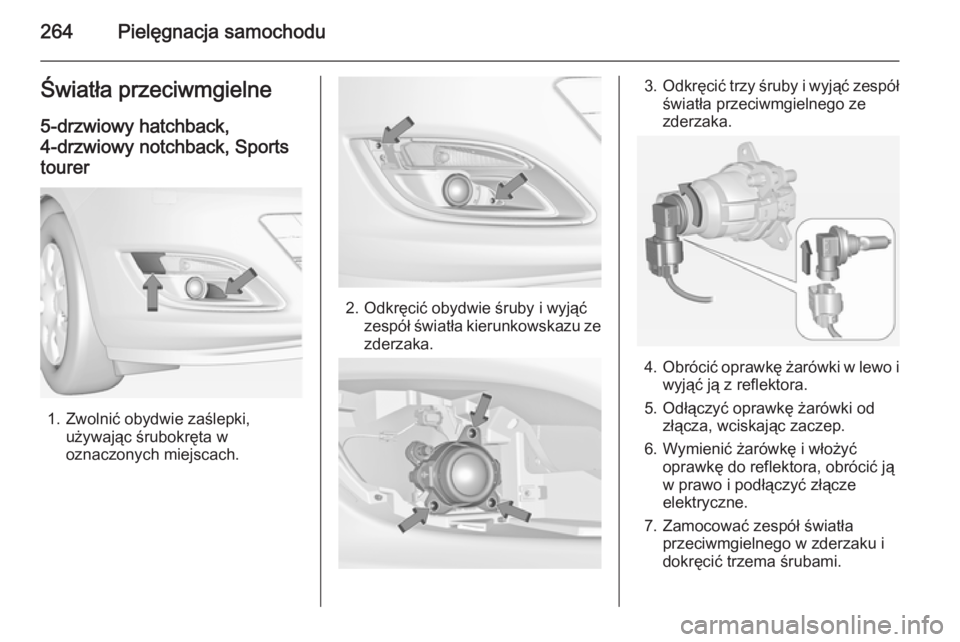

264Pielęgnacja samochoduŚwiatła przeciwmgielne5-drzwiowy hatchback,
4-drzwiowy notchback, Sports
tourer
1. Zwolnić obydwie zaślepki, używając śrubokręta w
oznaczonych miejscach.
2. Odkręcić obydwie śruby i wyjąć zespół światła kierunkowskazu ze
zderzaka.
3. Odkręcić trzy śruby i wyjąć zespół
światła przeciwmgielnego ze
zderzaka.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
5. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
6. Wymienić żarówkę i włożyć oprawkę do reflektora, obrócić ją
w prawo i podłączyć złącze
elektryczne.
7. Zamocować zespół światła przeciwmgielnego w zderzaku i
dokręcić trzema śrubami.

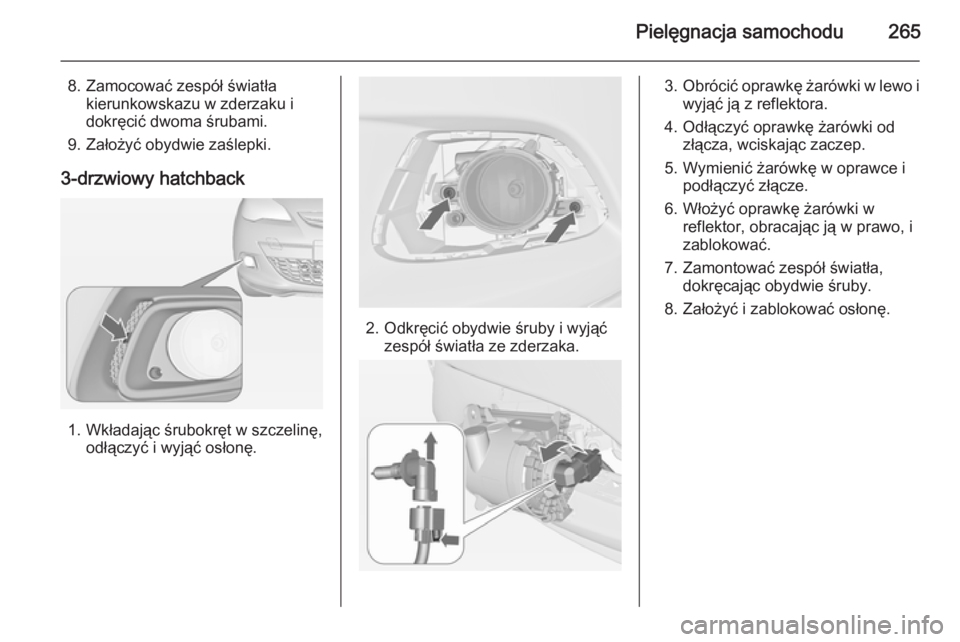

Pielęgnacja samochodu265
8. Zamocować zespół światłakierunkowskazu w zderzaku i
dokręcić dwoma śrubami.
9. Założyć obydwie zaślepki.
3-drzwiowy hatchback
1. Wkładając śrubokręt w szczelinę, odłączyć i wyjąć osłonę.
2. Odkręcić obydwie śruby i wyjąćzespół światła ze zderzaka.
3.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
4. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
7. Zamontować zespół światła, dokręcając obydwie śruby.
8. Założyć i zablokować osłonę.

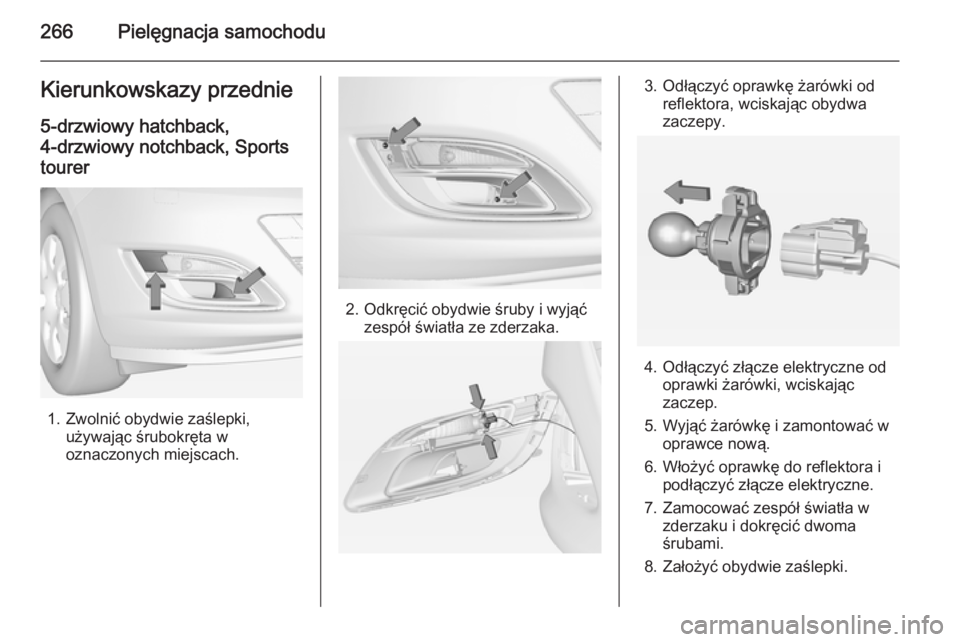

266Pielęgnacja samochoduKierunkowskazy przednie
5-drzwiowy hatchback,
4-drzwiowy notchback, Sports
tourer
1. Zwolnić obydwie zaślepki, używając śrubokręta w
oznaczonych miejscach.
2. Odkręcić obydwie śruby i wyjąć zespół światła ze zderzaka.
3. Odłączyć oprawkę żarówki odreflektora, wciskając obydwa
zaczepy.
4. Odłączyć złącze elektryczne od oprawki żarówki, wciskając
zaczep.
5. Wyjąć żarówkę i zamontować w oprawce nową.
6. Włożyć oprawkę do reflektora i podłączyć złącze elektryczne.
7. Zamocować zespół światła w zderzaku i dokręcić dwoma
śrubami.
8. Założyć obydwie zaślepki.

Pielęgnacja samochodu267

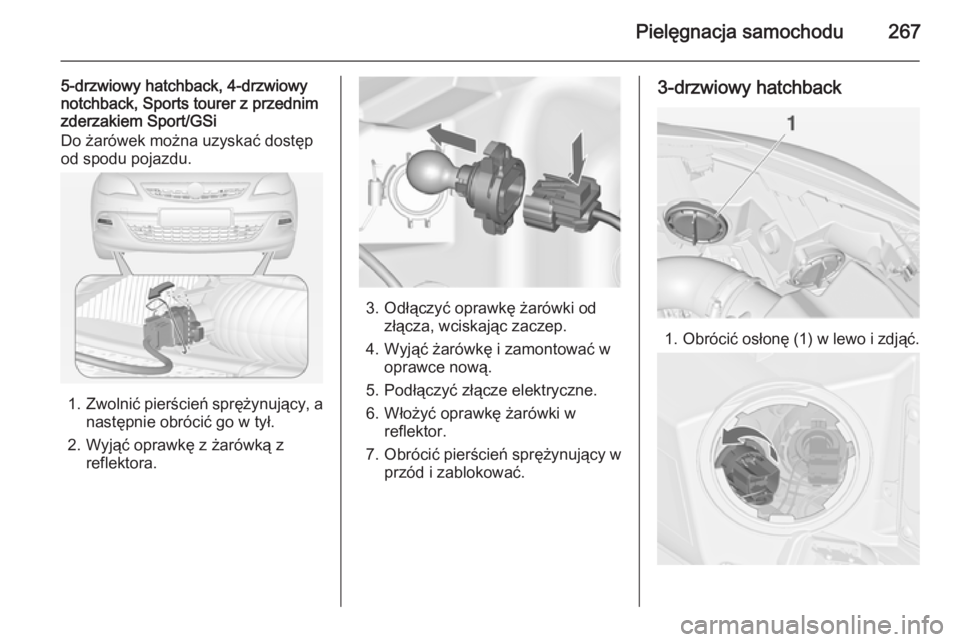

5-drzwiowy hatchback, 4-drzwiowy
notchback, Sports tourer z przednim
zderzakiem Sport/GSi
Do żarówek można uzyskać dostęp
od spodu pojazdu.
1. Zwolnić pierścień sprężynujący, a
następnie obrócić go w tył.
2. Wyjąć oprawkę z żarówką z reflektora.
3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Wyjąć żarówkę i zamontować w oprawce nową.
5. Podłączyć złącze elektryczne.
6. Włożyć oprawkę żarówki w reflektor.
7. Obrócić pierścień sprężynujący w
przód i zablokować.
3-drzwiowy hatchback
1. Obrócić osłonę (1) w lewo i zdjąć.

268Pielęgnacja samochodu

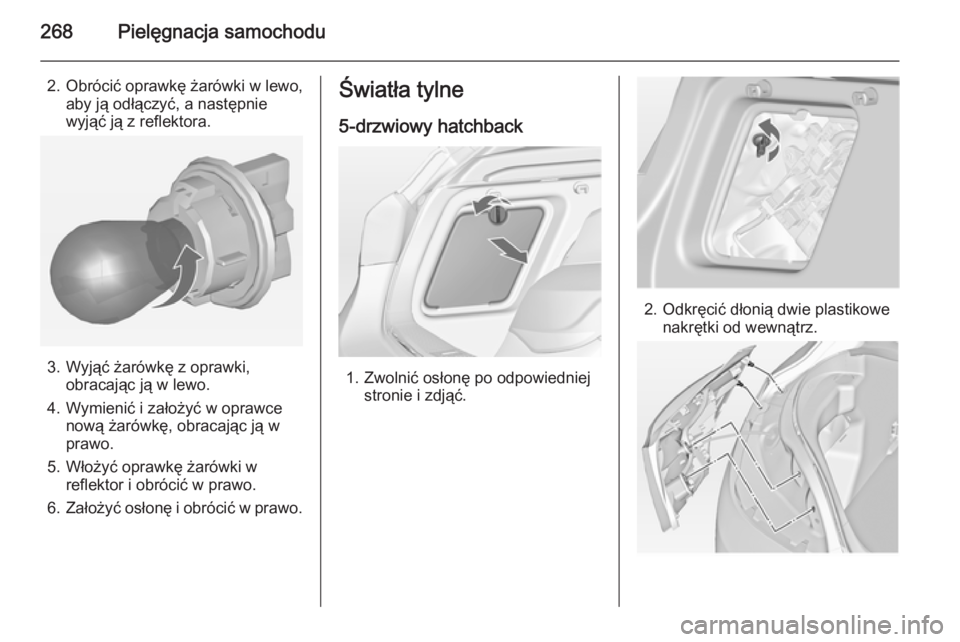

2. Obrócić oprawkę żarówki w lewo,aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Wyjąć żarówkę z oprawki, obracając ją w lewo.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Założyć osłonę i obrócić w prawo.
Światła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
