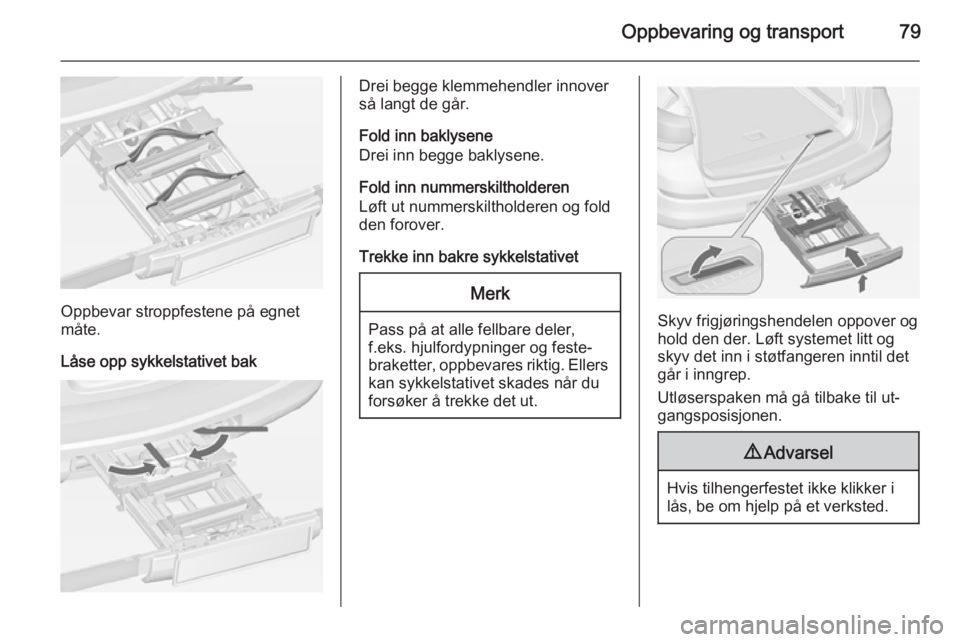

Oppbevaring og transport79
Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendler innover
så langt de går.
Fold inn baklysene
Drei inn begge baklysene.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold
den forover.
Trekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.

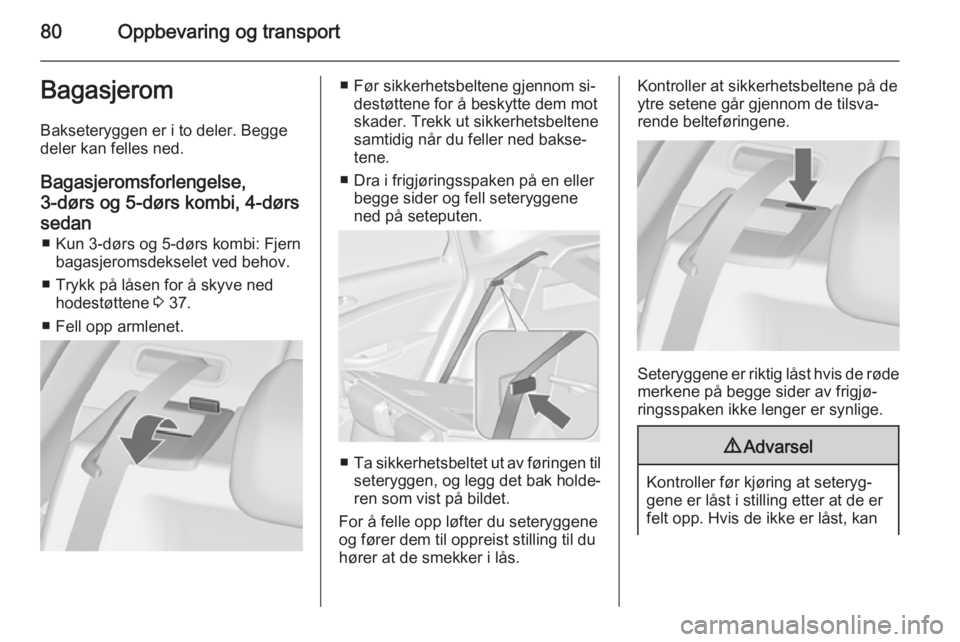

80Oppbevaring og transportBagasjerom
Bakseteryggen er i to deler. Begge
deler kan felles ned.
Bagasjeromsforlengelse,
3-dørs og 5-dørs kombi, 4-dørs sedan ■ Kun 3-dørs og 5-dørs kombi: Fjern bagasjeromsdekselet ved behov.
■ Trykk på låsen for å skyve ned hodestøttene 3 37.
■ Fell opp armlenet.■ Før sikkerhetsbeltene gjennom si‐ destøttene for å beskytte dem mot
skader. Trekk ut sikkerhetsbeltene
samtidig når du feller ned bakse‐
tene.
■ Dra i frigjøringsspaken på en eller begge sider og fell seteryggene
ned på seteputen.
■ Ta sikkerhetsbeltet ut av føringen til
seteryggen, og legg det bak holde‐
ren som vist på bildet.
For å felle opp løfter du seteryggene
og fører dem til oppreist stilling til du
hører at de smekker i lås.
Kontroller at sikkerhetsbeltene på de ytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggene er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan

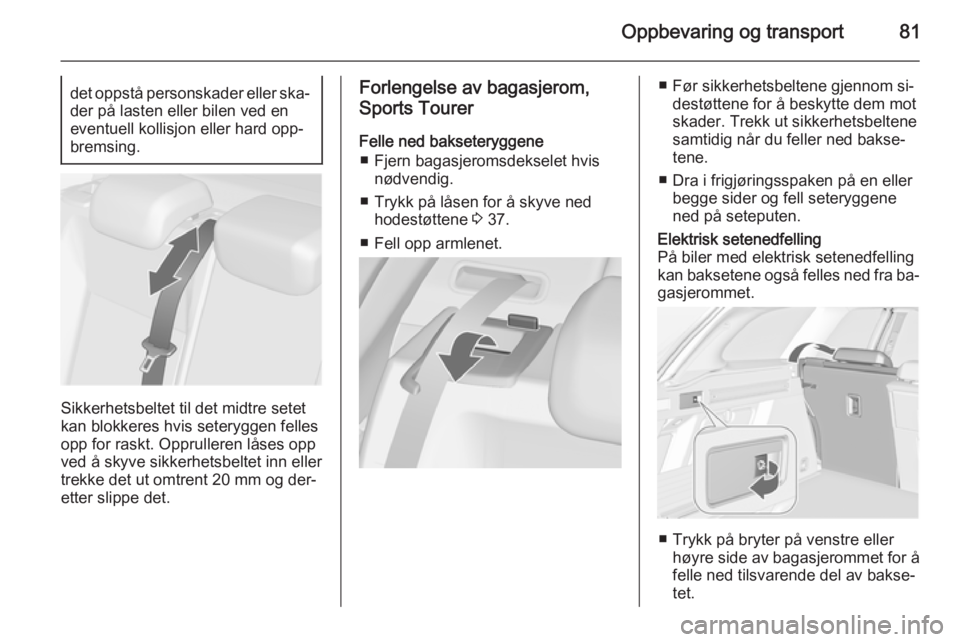

Oppbevaring og transport81det oppstå personskader eller ska‐der på lasten eller bilen ved en
eventuell kollisjon eller hard opp‐
bremsing.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og der‐
etter slippe det.
Forlengelse av bagasjerom,
Sports Tourer
Felle ned bakseteryggene ■ Fjern bagasjeromsdekselet hvis nødvendig.
■ Trykk på låsen for å skyve ned hodestøttene 3 37.
■ Fell opp armlenet.■ Før sikkerhetsbeltene gjennom si‐ destøttene for å beskytte dem mot
skader. Trekk ut sikkerhetsbeltene
samtidig når du feller ned bakse‐
tene.
■ Dra i frigjøringsspaken på en eller begge sider og fell seteryggene
ned på seteputen.Elektrisk setenedfelling
På biler med elektrisk setenedfelling
kan baksetene også felles ned fra ba‐ gasjerommet.
■ Trykk på bryter på venstre eller høyre side av bagasjerommet for å
felle ned tilsvarende del av bakse‐
tet.

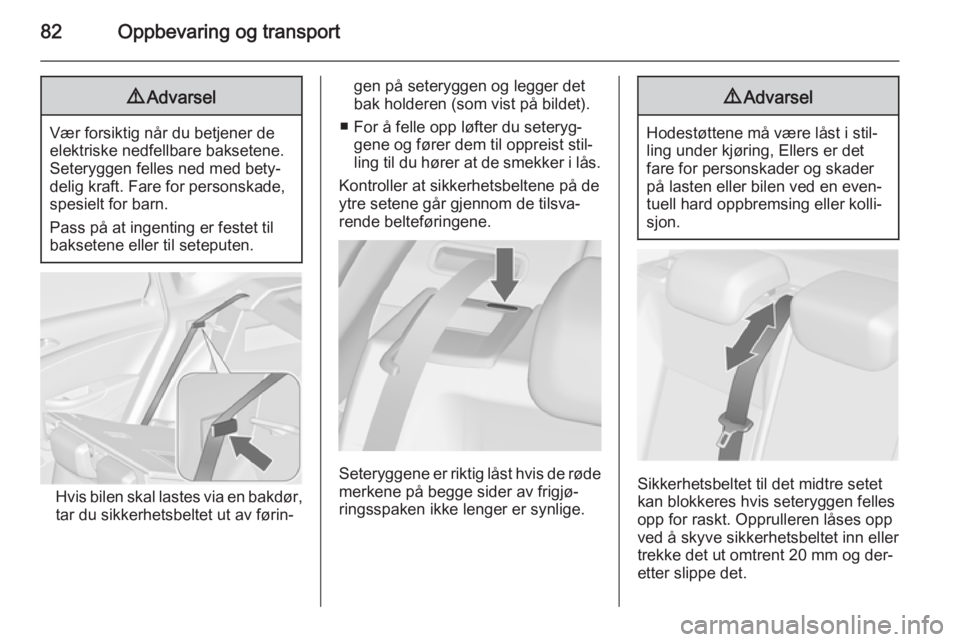

82Oppbevaring og transport9Advarsel
Vær forsiktig når du betjener de
elektriske nedfellbare baksetene.
Seteryggen felles ned med bety‐
delig kraft. Fare for personskade,
spesielt for barn.
Pass på at ingenting er festet til
baksetene eller til seteputen.
Hvis bilen skal lastes via en bakdør,
tar du sikkerhetsbeltet ut av førin‐
gen på seteryggen og legger det
bak holderen (som vist på bildet).
■ For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐
ling til du hører at de smekker i lås.
Kontroller at sikkerhetsbeltene på de
ytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggene er riktig låst hvis de røde
merkene på begge sider av frigjø‐
ringsspaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, Ellers er det
fare for personskader og skader på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og der‐
etter slippe det.

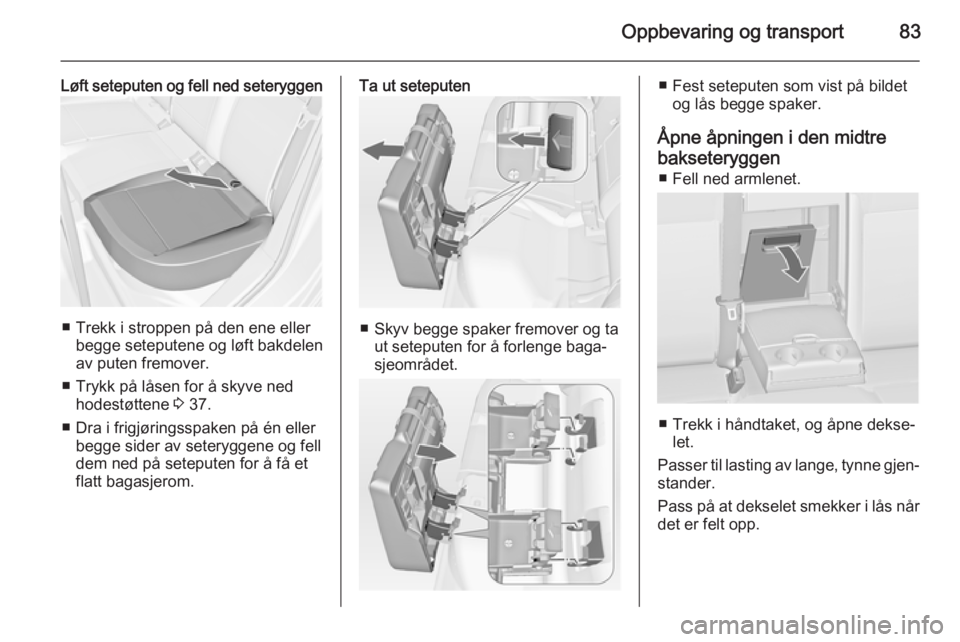

Oppbevaring og transport83
Løft seteputen og fell ned seteryggen
■ Trekk i stroppen på den ene ellerbegge seteputene og løft bakdelen
av puten fremover.
■ Trykk på låsen for å skyve ned hodestøttene 3 37.
■ Dra i frigjøringsspaken på én eller begge sider av seteryggene og fell
dem ned på seteputen for å få et
flatt bagasjerom.
Ta ut seteputen
■ Skyv begge spaker fremover og ta ut seteputen for å forlenge baga‐
sjeområdet.
■ Fest seteputen som vist på bildet og lås begge spaker.
Åpne åpningen i den midtre bakseteryggen ■ Fell ned armlenet.
■ Trekk i håndtaket, og åpne dekse‐ let.
Passer til lasting av lange, tynne gjen‐ stander.
Pass på at dekselet smekker i lås når
det er felt opp.

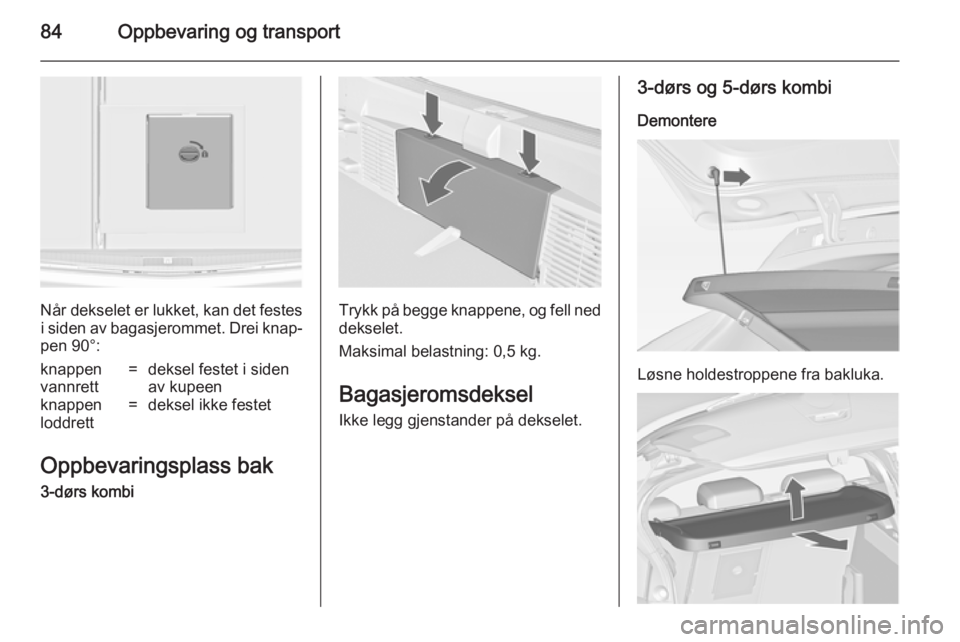

84Oppbevaring og transport
Når dekselet er lukket, kan det festesi siden av bagasjerommet. Drei knap‐
pen 90°:
knappen
vannrett=deksel festet i siden
av kupeenknappen
loddrett=deksel ikke festet
Oppbevaringsplass bak
3-dørs kombi
Trykk på begge knappene, og fell neddekselet.
Maksimal belastning: 0,5 kg.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
3-dørs og 5-dørs kombi
Demontere
Løsne holdestroppene fra bakluka.

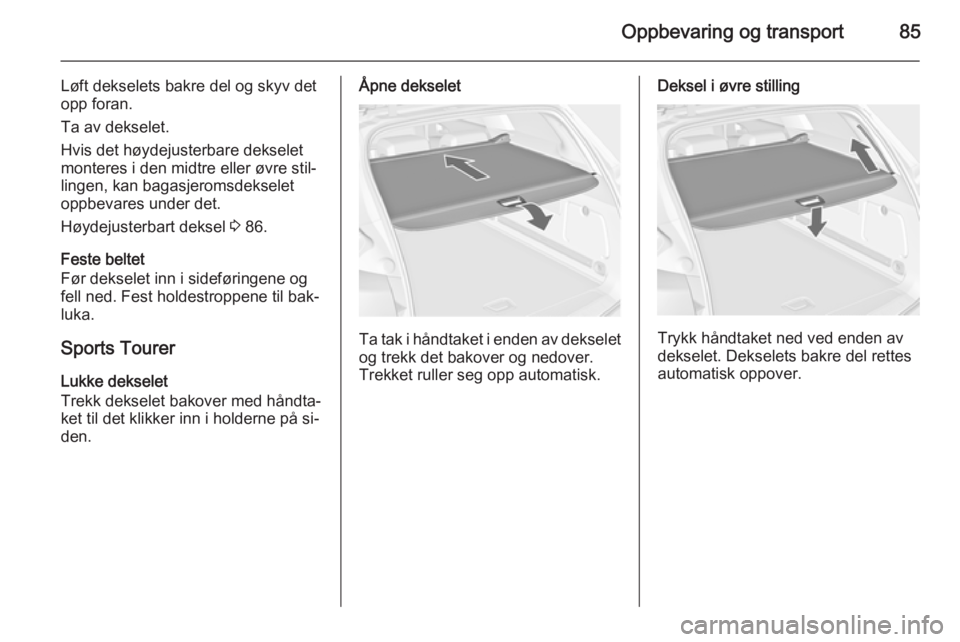

Oppbevaring og transport85
Løft dekselets bakre del og skyv det
opp foran.
Ta av dekselet.
Hvis det høydejusterbare dekselet
monteres i den midtre eller øvre stil‐
lingen, kan bagasjeromsdekselet
oppbevares under det.
Høydejusterbart deksel 3 86.
Feste beltet
Før dekselet inn i sideføringene og
fell ned. Fest holdestroppene til bak‐
luka.
Sports Tourer
Lukke dekselet
Trekk dekselet bakover med håndta‐
ket til det klikker inn i holderne på si‐
den.Åpne dekselet
Ta tak i håndtaket i enden av dekselet
og trekk det bakover og nedover.
Trekket ruller seg opp automatisk.
Deksel i øvre stilling
Trykk håndtaket ned ved enden av
dekselet. Dekselets bakre del rettes
automatisk oppover.

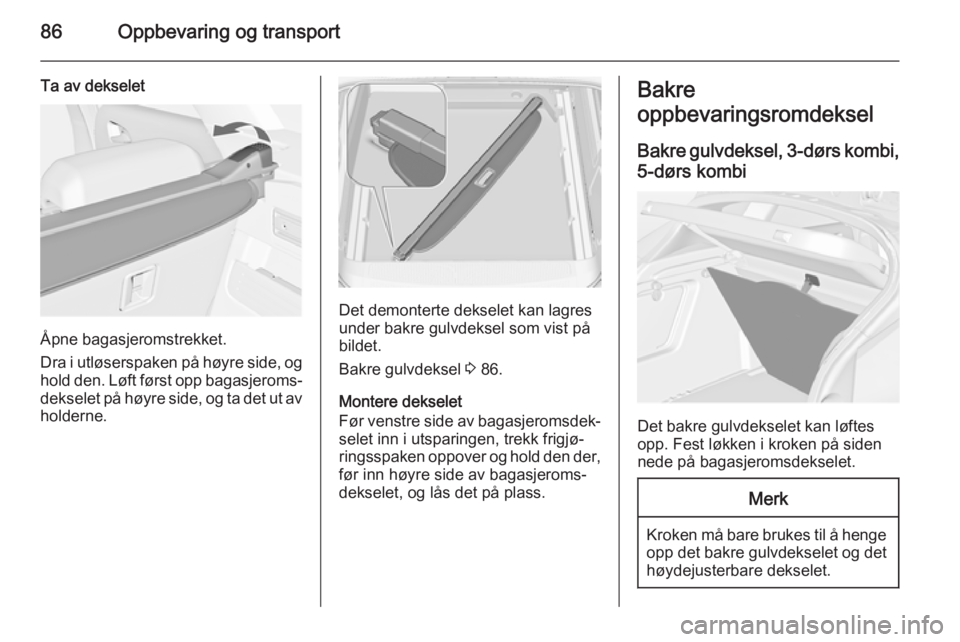

86Oppbevaring og transport
Ta av dekselet
Åpne bagasjeromstrekket.
Dra i utløserspaken på høyre side, og
hold den. Løft først opp bagasjeroms‐ dekselet på høyre side, og ta det ut av holderne.
Det demonterte dekselet kan lagres
under bakre gulvdeksel som vist på
bildet.
Bakre gulvdeksel 3 86.
Montere dekselet
Før venstre side av bagasjeromsdek‐
selet inn i utsparingen, trekk frigjø‐
ringsspaken oppover og hold den der, før inn høyre side av bagasjeroms‐
dekselet, og lås det på plass.
Bakre
oppbevaringsromdeksel
Bakre gulvdeksel, 3-dørs kombi,
5-dørs kombi
Det bakre gulvdekselet kan løftes
opp. Fest løkken i kroken på siden
nede på bagasjeromsdekselet.
Merk
Kroken må bare brukes til å henge opp det bakre gulvdekselet og dethøydejusterbare dekselet.

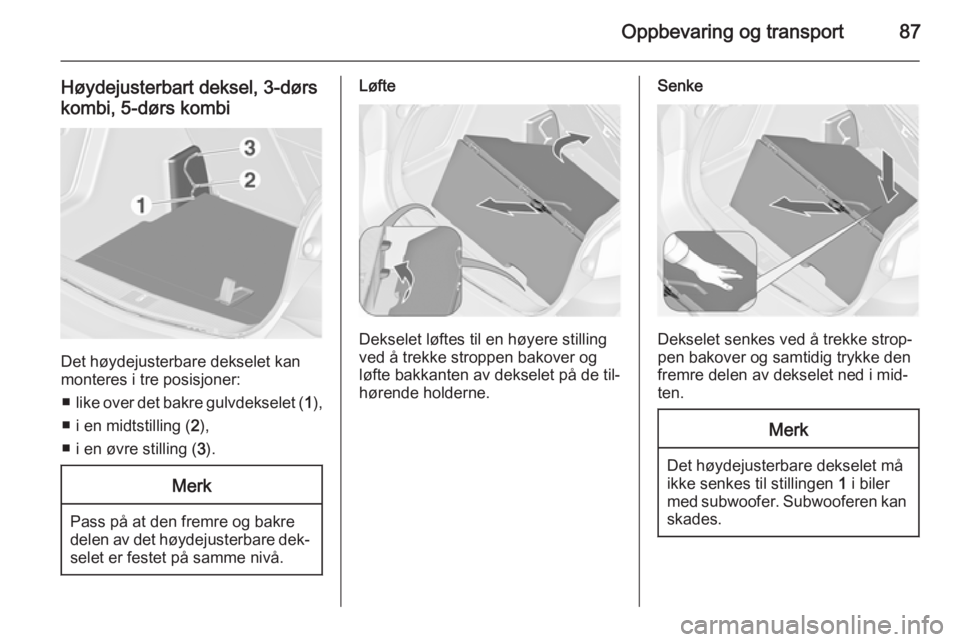

Oppbevaring og transport87
Høydejusterbart deksel, 3-dørskombi, 5-dørs kombi
Det høydejusterbare dekselet kan
monteres i tre posisjoner:
■ like over det bakre gulvdekselet ( 1),
■ i en midtstilling ( 2),
■ i en øvre stilling ( 3).
Merk
Pass på at den fremre og bakre
delen av det høydejusterbare dek‐ selet er festet på samme nivå.
Løfte
Dekselet løftes til en høyere stilling
ved å trekke stroppen bakover og
løfte bakkanten av dekselet på de til‐
hørende holderne.
Senke
Dekselet senkes ved å trekke strop‐
pen bakover og samtidig trykke den
fremre delen av dekselet ned i mid‐
ten.
Merk
Det høydejusterbare dekselet må
ikke senkes til stillingen 1 i biler
med subwoofer. Subwooferen kan skades.

88Oppbevaring og transport
Les dette■ Hvis dekselet monteres i stillingen 2 eller 3, kan det bakre
gulvdekselet og det høydejuster‐ bare dekselet brukes som oppbe‐
varingsrom.
■ Det høydejusterbare dekselet kan
løftes og festes med stroppen når
det er montert i stillingen 1 eller 2.
■ Hvis det monteres i stillingen 2, får
du en nesten helt flat lasteflate
hvis bakseteryggene felles frem.
■ Det er bare mulig å åpne side‐ dekslene (for eksempel for å skiftelyspærer bak) når det høydeju‐
sterbare dekselet er montert i stil‐
lingen 1 eller 2.Merk
Det høydejusterbare dekselet tå‐
ler en belastning på maksimalt
100 kg.
Bakre gulvdeksel, Sports Tourer
Løft bakre gulvdeksel ved å trekke i
håndtaket. Fell dekselet opp og plas‐ ser det bak baksetene.
Bagasjerommet under bakre gulv‐
deksel kan deles opp med en stang.
Skyv stangen inn i utsparingene på
sideveggene.
Merk
Skyv stangen inn i den bakerste utsparingen når du transporterer
tunge gjenstander i bagasjerom‐
met. Ellers kan bakre gulvdeksel
bli ødelagt.
