OPEL ASTRA J 2014 Uporabniški priročnik

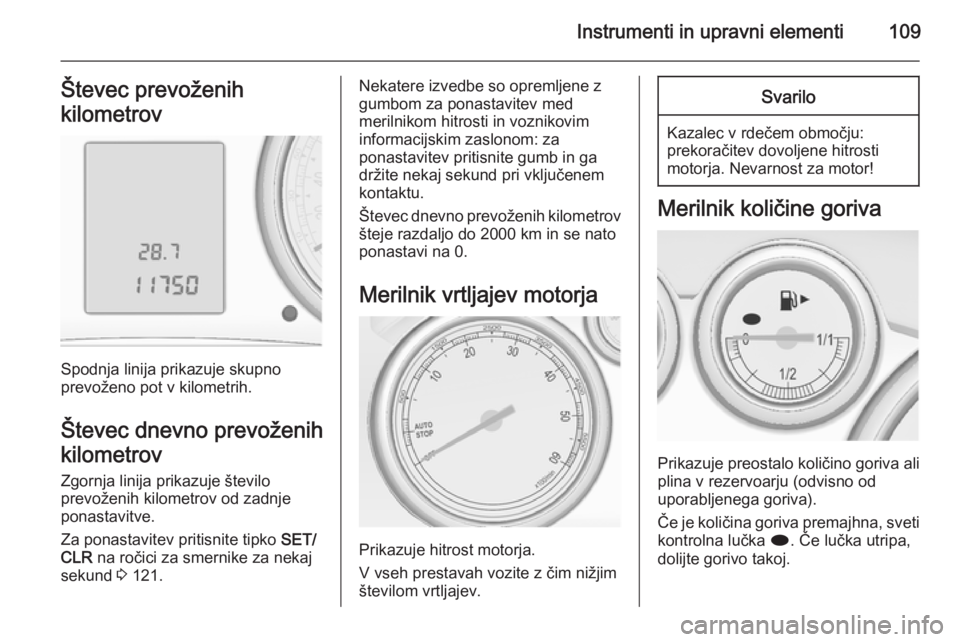

Instrumenti in upravni elementi109Števec prevoženih
kilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevoženihkilometrov
Zgornja linija prikazuje število
prevoženih kilometrov od zadnje
ponastavitve.
Za ponastavitev pritisnite tipko SET/
CLR na ročici za smernike za nekaj
sekund 3 121.
Nekatere izvedbe so opremljene z
gumbom za ponastavitev med
merilnikom hitrosti in voznikovim
informacijskim zaslonom: za
ponastavitev pritisnite gumb in ga
držite nekaj sekund pri vključenem
kontaktu.
Števec dnevno prevoženih kilometrov
šteje razdaljo do 2000 km in se nato
ponastavi na 0.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite z čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikazuje preostalo količino goriva ali
plina v rezervoarju (odvisno od
uporabljenega goriva).
Če je količina goriva premajhna, sveti kontrolna lučka i. Če lučka utripa,
dolijte gorivo takoj.

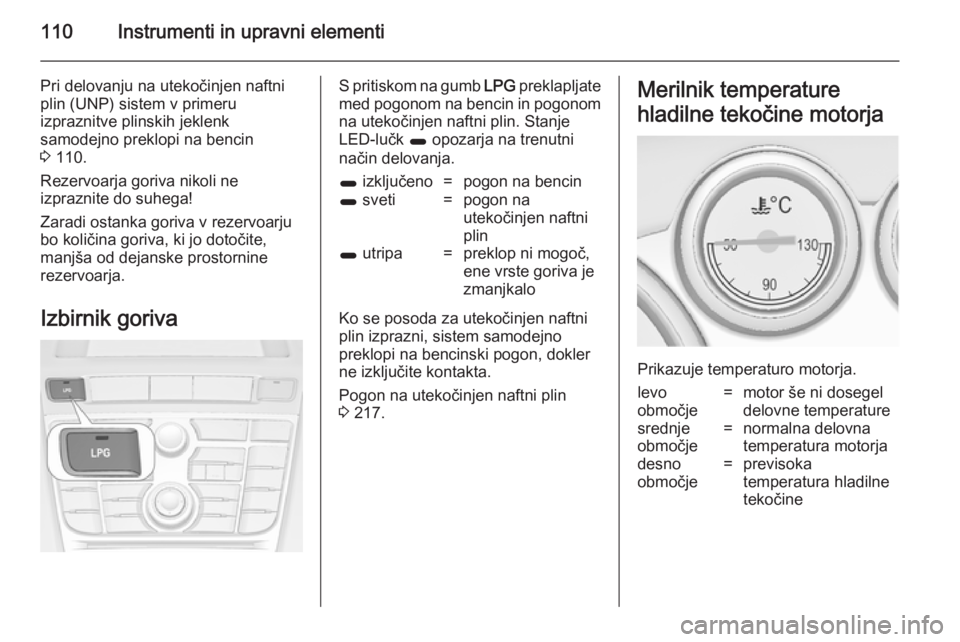

110Instrumenti in upravni elementi
Pri delovanju na utekočinjen naftniplin (UNP) sistem v primeru
izpraznitve plinskih jeklenk
samodejno preklopi na bencin
3 110.
Rezervoarja goriva nikoli ne
izpraznite do suhega!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik gorivaS pritiskom na gumb LPG preklapljate
med pogonom na bencin in pogonom na utekočinjen naftni plin. Stanje
LED-lučk 1 opozarja na trenutni
način delovanja.1 izključeno=pogon na bencin1 sveti=pogon na
utekočinjen naftni
plin1 utripa=preklop ni mogoč,
ene vrste goriva je
zmanjkalo
Ko se posoda za utekočinjen naftni
plin izprazni, sistem samodejno
preklopi na bencinski pogon, dokler
ne izključite kontakta.
Pogon na utekočinjen naftni plin
3 217.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
levo
območje=motor še ni dosegel
delovne temperaturesrednje
območje=normalna delovna
temperatura motorjadesno
območje=previsoka
temperatura hladilne
tekočine

Instrumenti in upravni elementi111Svarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Na voznikovem zaslonu višje stopnje
ali kombiniranem zaslonu višje
stopnje je trajanje olja prikazano v
Vehicle Information Menu (meni
informacij vozila) .
Na srednjestopenjskem voznikovem
zaslonu je trajanje olja označeno s
kontrolno lučko I, kontakt mora biti
za to vključen in motor mora biti
ugasnjen.
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za prikaz preostale dobe trajanja
motornega olja:Pritisnite tipko MENU za izbiro
Vehicle Information Menu (meni
informacij vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (preostala doba trajanja olja) .
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite strokovno pomoč v servisni delavnici.
Za ponastavitev pritisnite tipko SET/
CLR . Pri tem mora biti kontakt
vključen in motor mora biti ugasnjen.
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi Change

112Instrumenti in upravni elementi
Engine Oil Soon (zamenjajte motorno
olje) ali opozorilna koda. Dajte
motorno olje zamenjati v servisni
delavnici v roku enega tedna ali v
naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 121.
Servisne informacije 3 290.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Položaj kontrolnih lučk
se lahko razlikuje odvisno od opreme. Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča=nevarnost, pomemben
indikatorrumena=opozorilo, svarilo, motnjezelena=potrditev vklopamodra=potrditev vklopabela=potrditev vklopa

Instrumenti in upravni elementi113

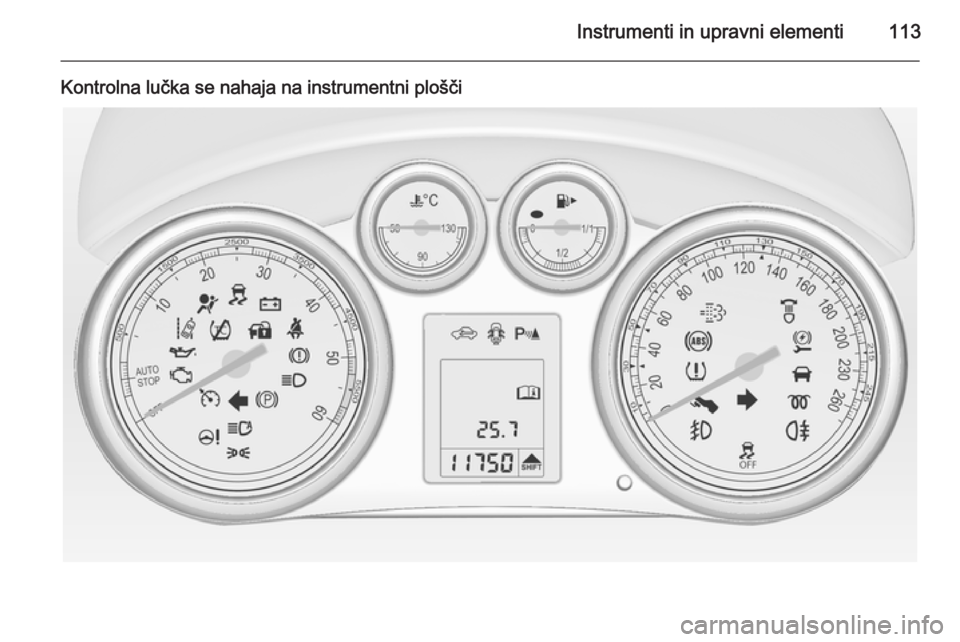

Kontrolna lučka se nahaja na instrumentni plošči

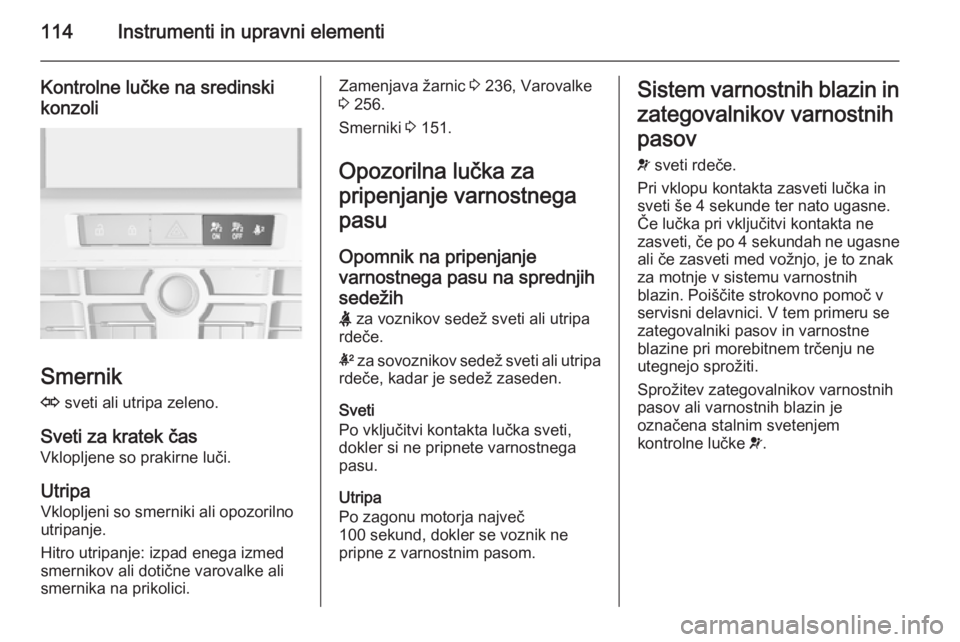

114Instrumenti in upravni elementi
Kontrolne lučke na sredinskikonzoli
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 236, Varovalke
3 256.
Smerniki 3 151.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih X za voznikov sedež sveti ali utripa
rdeče.
k za sovoznikov sedež sveti ali utripa
rdeče, kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.Sistem varnostnih blazin in
zategovalnikov varnostnih
pasov
v sveti rdeče.
Pri vklopu kontakta zasveti lučka in
sveti še 4 sekunde ter nato ugasne.
Če lučka pri vključitvi kontakta ne
zasveti, če po 4 sekundah ne ugasne
ali če zasveti med vožnjo, je to znak za motnje v sistemu varnostnih
blazin. Poiščite strokovno pomoč v
servisni delavnici. V tem primeru se
zategovalniki pasov in varnostne
blazine pri morebitnem trčenju ne
utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.

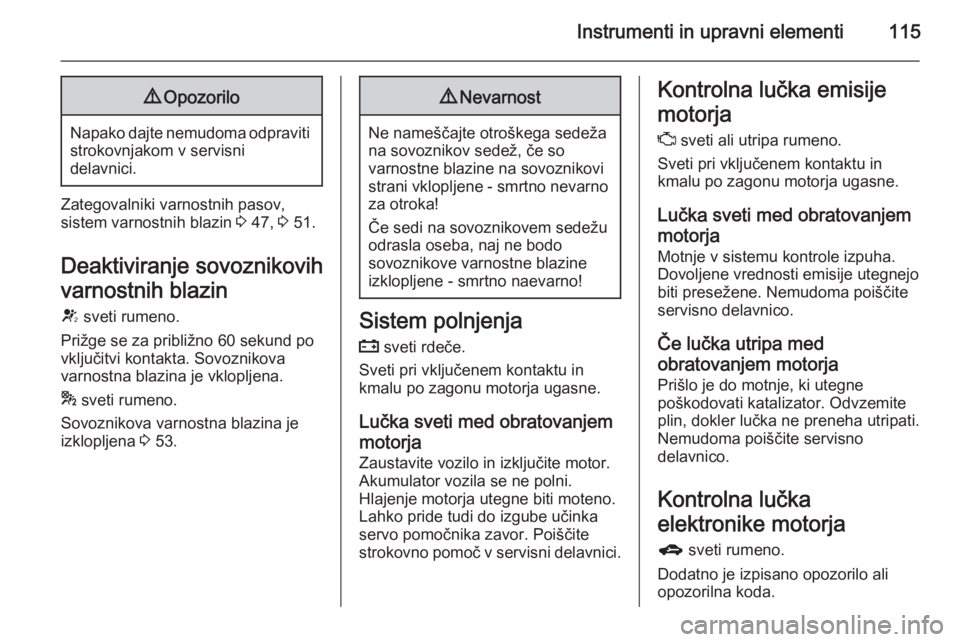

Instrumenti in upravni elementi1159Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 47, 3 51.
Deaktiviranje sovoznikovih
varnostnih blazin
V sveti rumeno.
Prižge se za približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 53.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjemmotorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjemmotorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka
elektronike motorja
g sveti rumeno.
Dodatno je izpisano opozorilo ali
opozorilna koda.

116Instrumenti in upravni elementi
Vozilo potrebuje popravilo.
Poiščite strokovno pomoč v servisni delavnici.
Opozorila in obvestila o vozilu
3 128.
Zavorni sistem in sistem
sklopke
Nivo zavorne tekočine in
tekočine sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 233.9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 179.
Upravljanje s pedalom - sveti ali utripa rumeno.
Za zagon motorja morate pritisniti na
stopalko sklopke. Sistem Stop-start
3 170.
Sveti
Zavorni pedal je potrebno pritisniti za
sprostitev električne ročne zavore
3 179.
Utripa
Za zagon motorja morate pritisniti na
stopalko sklopke 3 169.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena
3 179.Utripa
Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti Električna ročna zavora deluje z
zmanjšano silo 3 179.
Utripa Električna ročna zavora je v
servisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.

Instrumenti in upravni elementi1179Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v ABS sistemu. Zavorni sistem še vedno deluje,
vendar brez ABS regulacije.
Sistem proti blokiranju koles 3 178.
Preklop v višjo prestavo Ko je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, sveti [ v zeleni barvi kot
kontrolna lučka ali se prikaže kot
simbol na voznikovem
informacijskem zaslonu višje stopnje.
Pri nekaterih izvedbah se prikaz
prestave pojavi kot polna stran na
voznikovem informacijskem zaslonu.
Pomočnik pri vožnji EcoFlex 3 132.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori
servo krmiljenja Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 170.
Sveti pri onemogočeni podpori servo krmiljenja Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno Sistem prepozna nenamerno
menjavo voznega pasu.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemu
ali
motnje v delovanju senzorjev, ki so
prekriti s snegom ali umazanijo
ali
motnje zaradi močnih zunanjih virov
ultra zvoka. Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.

118Instrumenti in upravni elementi
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 202.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.
Sveti V sistemu je napaka. Vožnjo lahko
nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja; priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 182,
sistem proti zdrsu pogonskih koles
3 181.
Traction Control sistem
izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev
% sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja
nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 173, sistem
Stop-start 3 170.
Sistem za nadzor tlaka v pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
