OPEL ASTRA J 2015.5 Сопственички прирачник

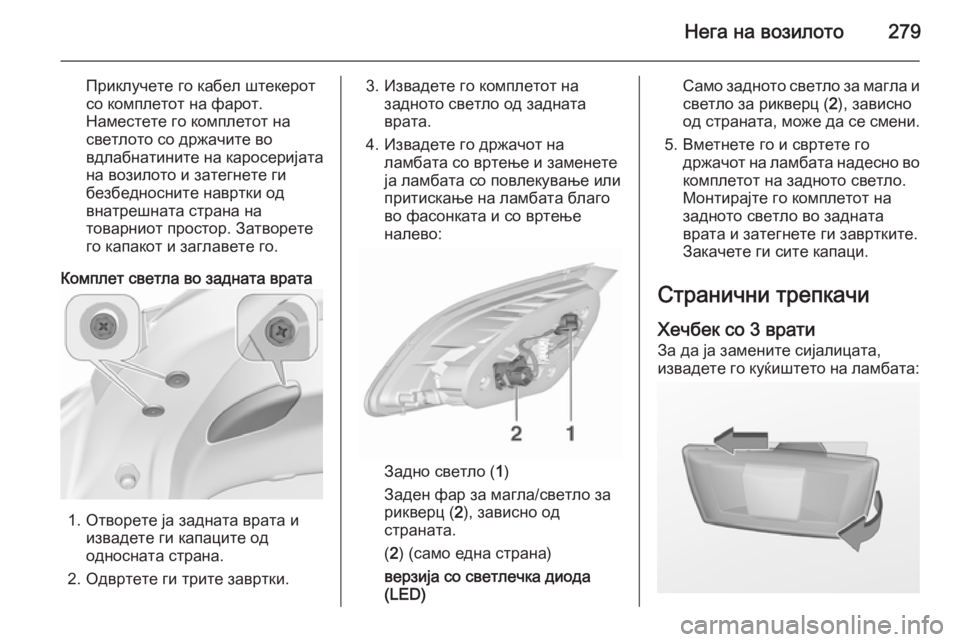

Нега на возилото279
Приклучете го кабел штекерот
со комплетот на фарот.
Наместете го комплетот на
светлото со држачите во
вдлабнатините на каросеријата
на возилото и затегнете ги
безбедносните навртки од
внатрешната страна на
товарниот простор. Затворете
го капакот и заглавете го.
Комплет светла во задната врата
1. Отворете ја задната врата и извадете ги капаците ододносната страна.
2. Одвртете ги трите завртки.
3. Извадете го комплетот на задното светло од задната
врата.
4. Извадете го држачот на ламбата со вртење и заменете
ја ламбата со повлекување или
притискање на ламбата благо
во фасонката и со вртење
налево:
Задно светло ( 1)
Заден фар за магла/светло за
рикверц ( 2), зависно од
страната.
( 2 ) (само една страна)
верзија со светлечка диода
(LED)
Само задното светло за магла и
светло за рикверц ( 2), зависно
од страната, може да се смени.
5. Вметнете го и свртете го држачот на ламбата надесно во
комплетот на задното светло.
Монтирајте го комплетот на
задното светло во задната
врата и затегнете ги завртките. Закачете ги сите капаци.
Странични трепкачи
Хечбек со 3 врати
За да ја замените сијалицата,
извадете го куќиштето на ламбата:

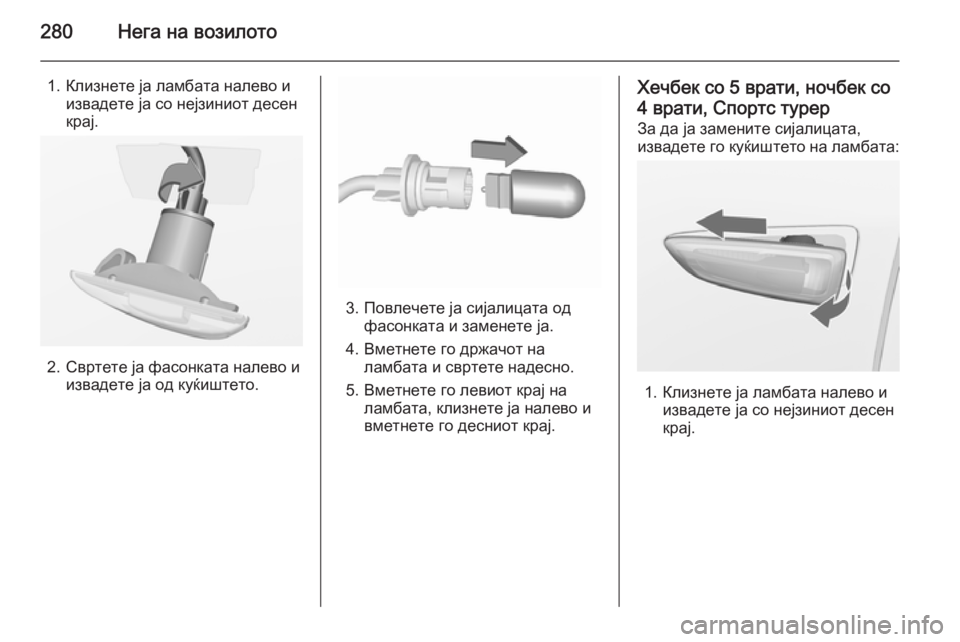

280Нега на возилото
1. Клизнете ја ламбата налево иизвадете ја со нејзиниот десенкрај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Хечбек со 5 врати, ночбек со
4 врати, Спортс турер
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.

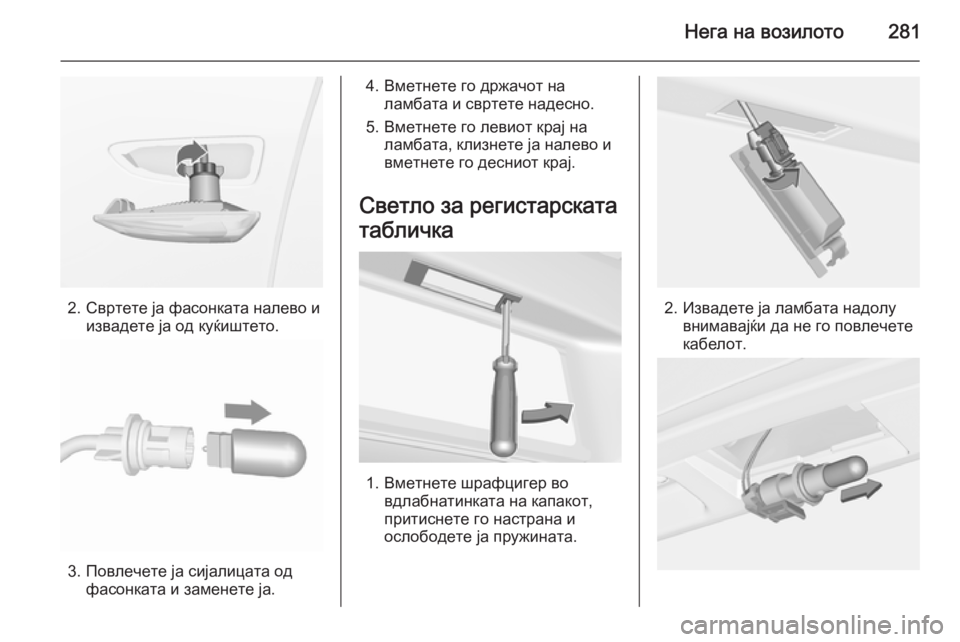

Нега на возилото281
2. Свртете ја фасонката налево иизвадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.

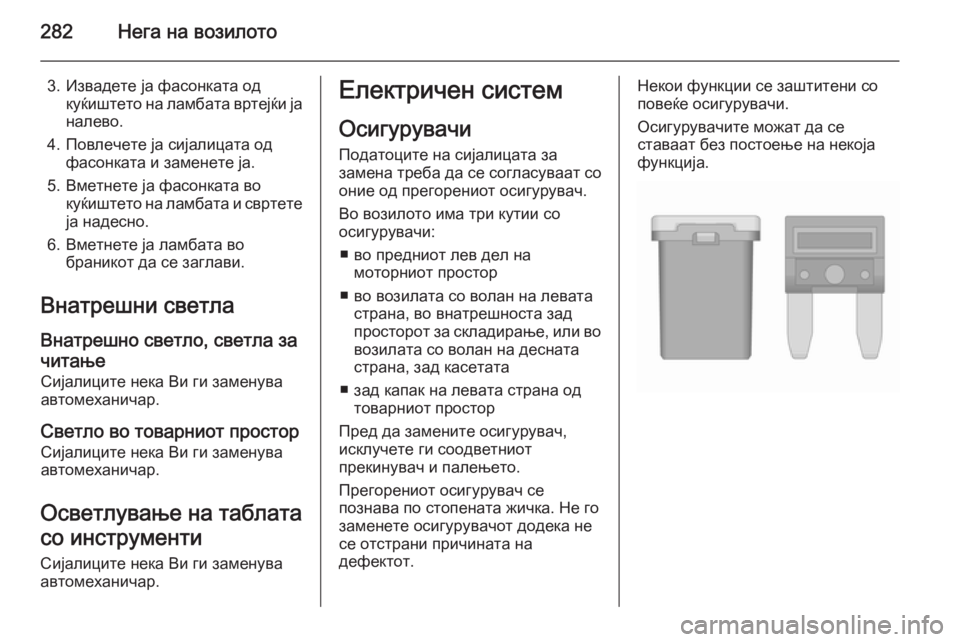

282Нега на возилото
3. Извадете ја фасонката одкуќиштето на ламбата вртејќи јаналево.
4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртете
ја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла
Внатрешно светло, светла за
читање Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата
со инструменти Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
■ во предниот лев дел на моторниот простор
■ во возилата со волан на левата страна, во внатрешноста зад
просторот за складирање, или во возилата со волан на десната
страна, зад касетата
■ зад капак на левата страна од товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.

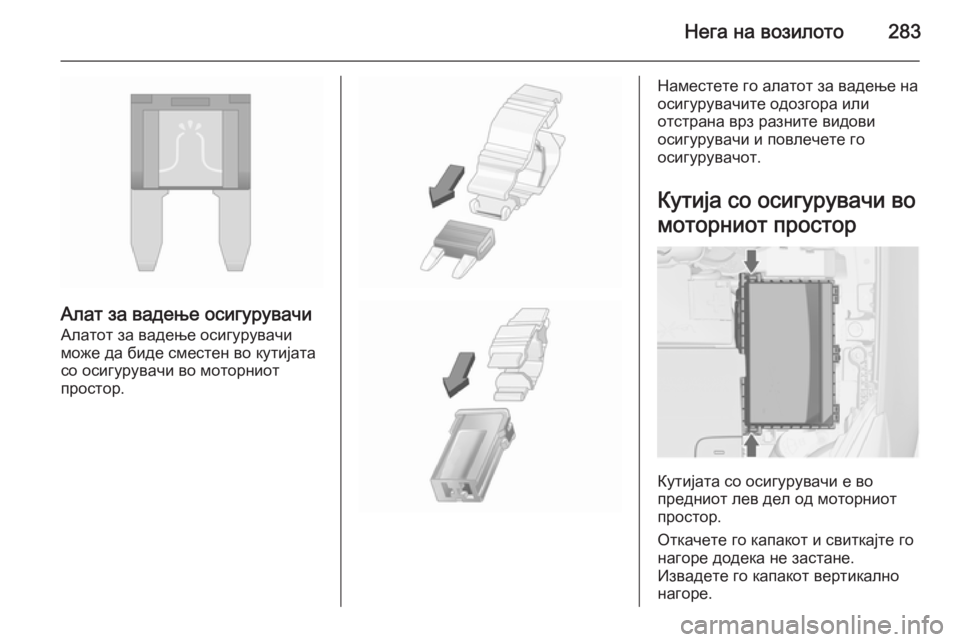

Нега на возилото283
Алат за вадење осигурувачи
Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.
Кутија со осигурувачи вомоторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.

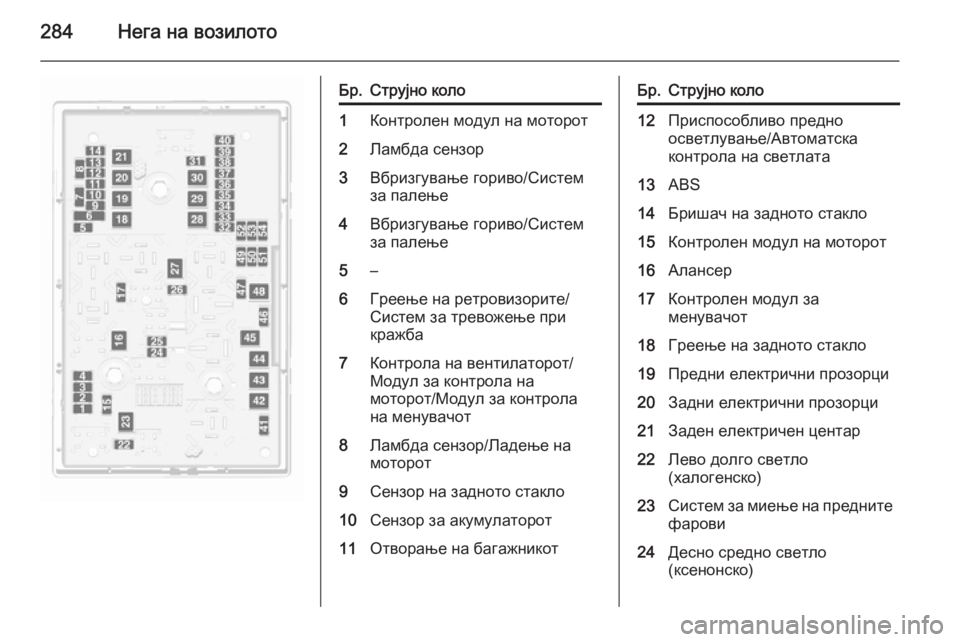

284Нега на возилото
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување гориво/Системза палење4Вбризгување гориво/Систем
за палење5–6Греење на ретровизорите/
Систем за тревожење при
кражба7Контрола на вентилаторот/
Модул за контрола на
моторот/Модул за контрола
на менувачот8Ламбда сензор/Ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникотБр.Струјно коло12Приспособливо предно
осветлување/Автоматска
контрола на светлата13ABS14Бришач на задното стакло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23Систем за миење на предните
фарови24Десно средно светло
(ксенонско)

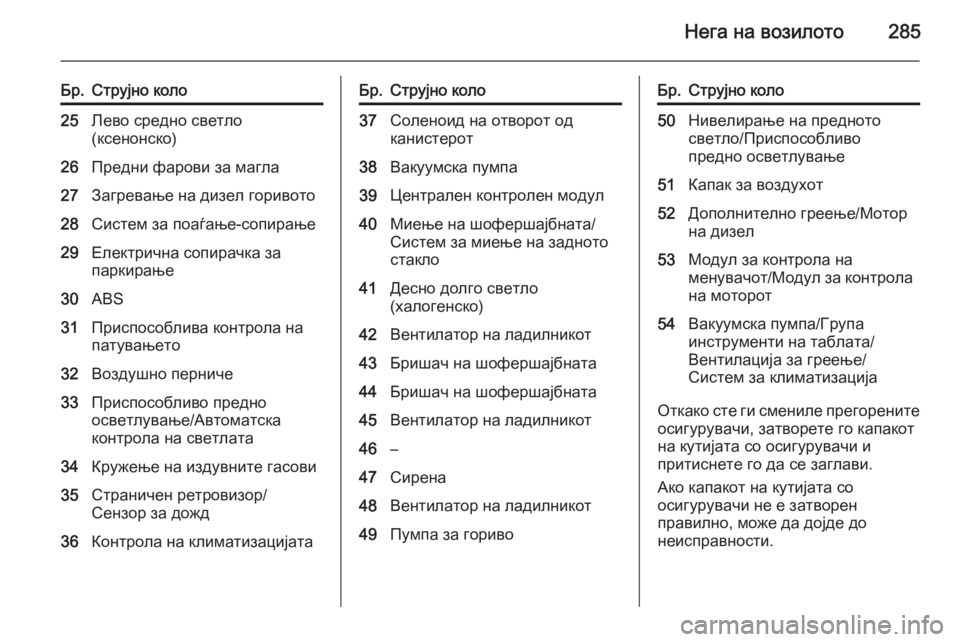

Нега на возилото285
Бр.Струјно коло25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за поаѓање-сопирање29Електрична сопирачка за
паркирање30ABS31Приспособлива контрола на
патувањето32Воздушно перниче33Приспособливо предно
осветлување/Автоматска
контрола на светлата34Кружење на издувните гасови35Страничен ретровизор/
Сензор за дожд36Контрола на климатизацијатаБр.Струјно коло37Соленоид на отворот од
канистерот38Вакуумска пумпа39Централен контролен модул40Миење на шофершајбната/
Систем за миење на задното
стакло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44Бришач на шофершајбната45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за горивоБр.Струјно коло50Нивелирање на предното
светло/Приспособливо
предно осветлување51Капак за воздухот52Дополнително греење/Мотор
на дизел53Модул за контрола на
менувачот/Модул за контрола на моторот54Вакуумска пумпа/Група
инструменти на таблата/
Вентилација за греење/
Систем за климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.

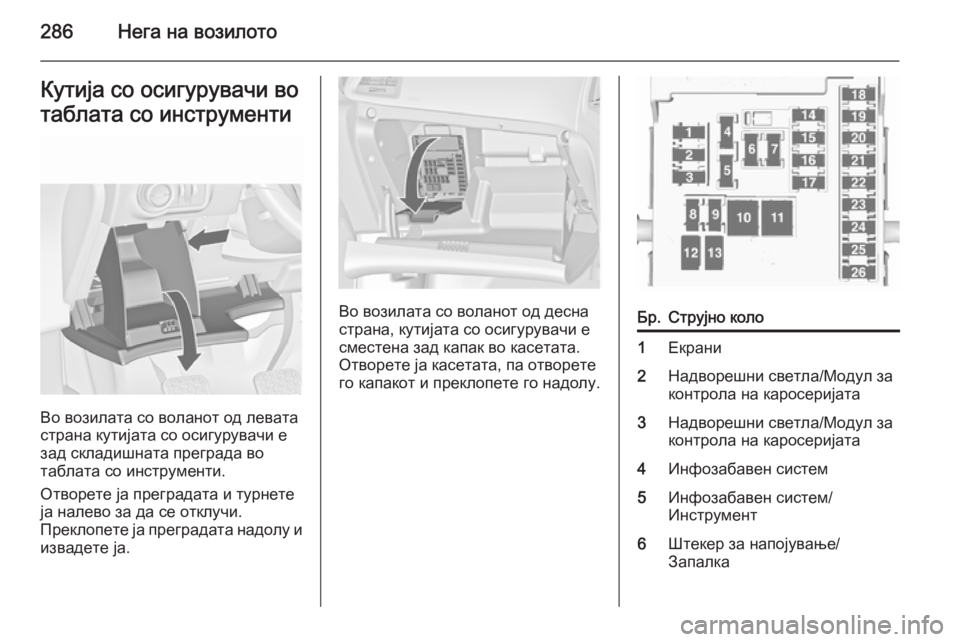

286Нега на возилотоКутија со осигурувачи вотаблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.
Бр.Струјно коло1Екрани2Надворешни светла/Модул за
контрола на каросеријата3Надворешни светла/Модул за контрола на каросеријата4Инфозабавен систем5Инфозабавен систем/
Инструмент6Штекер за напојување/
Запалка

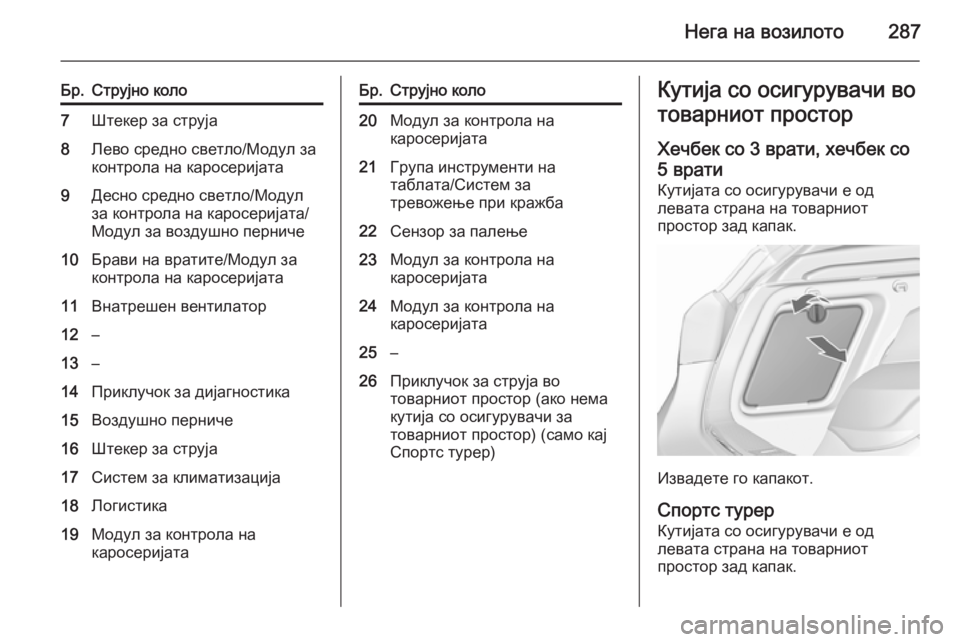

Нега на возилото287
Бр.Струјно коло7Штекер за струја8Лево средно светло/Модул за
контрола на каросеријата9Десно средно светло/Модул
за контрола на каросеријата/
Модул за воздушно перниче10Брави на вратите/Модул за
контрола на каросеријата11Внатрешен вентилатор12–13–14Приклучок за дијагностика15Воздушно перниче16Штекер за струја17Систем за климатизација18Логистика19Модул за контрола на
каросеријатаБр.Струјно коло20Модул за контрола на
каросеријата21Група инструменти на
таблата/Систем за
тревожење при кражба22Сензор за палење23Модул за контрола на
каросеријата24Модул за контрола на
каросеријата25–26Приклучок за струја во
товарниот простор (ако нема
кутија со осигурувачи за
товарниот простор) (само кај
Спортс турер)Кутија со осигурувачи во
товарниот простор
Хечбек со 3 врати, хечбек со5 врати
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.
Извадете го капакот.
Спортс турер
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.

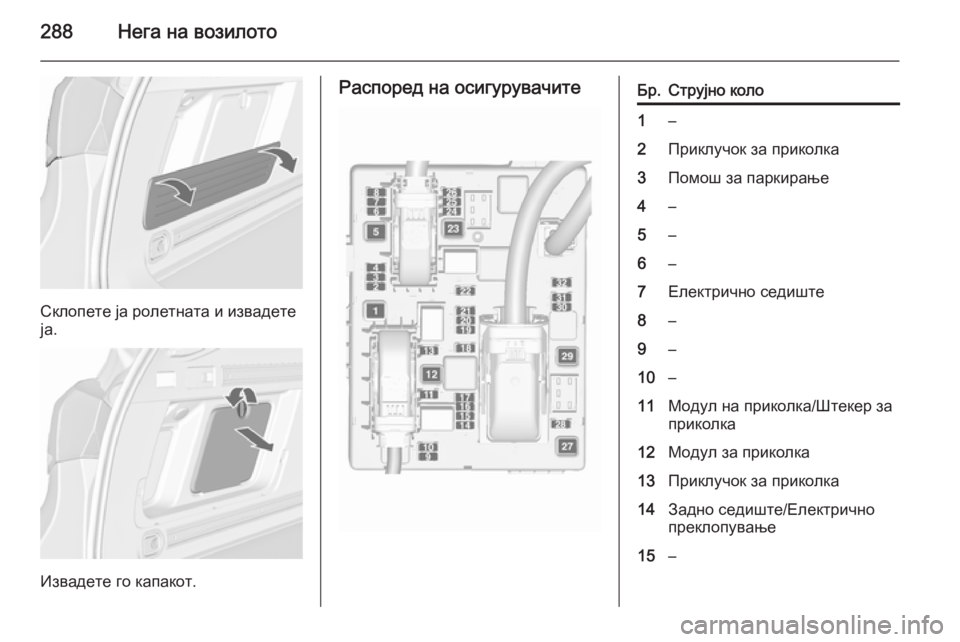

288Нега на возилото
Склопете ја ролетната и извадете
ја.
Извадете го капакот.
Распоред на осигурувачитеБр.Струјно коло1–2Приклучок за приколка3Помош за паркирање4–5–6–7Електрично седиште8–9–10–11Модул на приколка/Штекер за
приколка12Модул за приколка13Приклучок за приколка14Задно седиште/Електрично
преклопување15–
