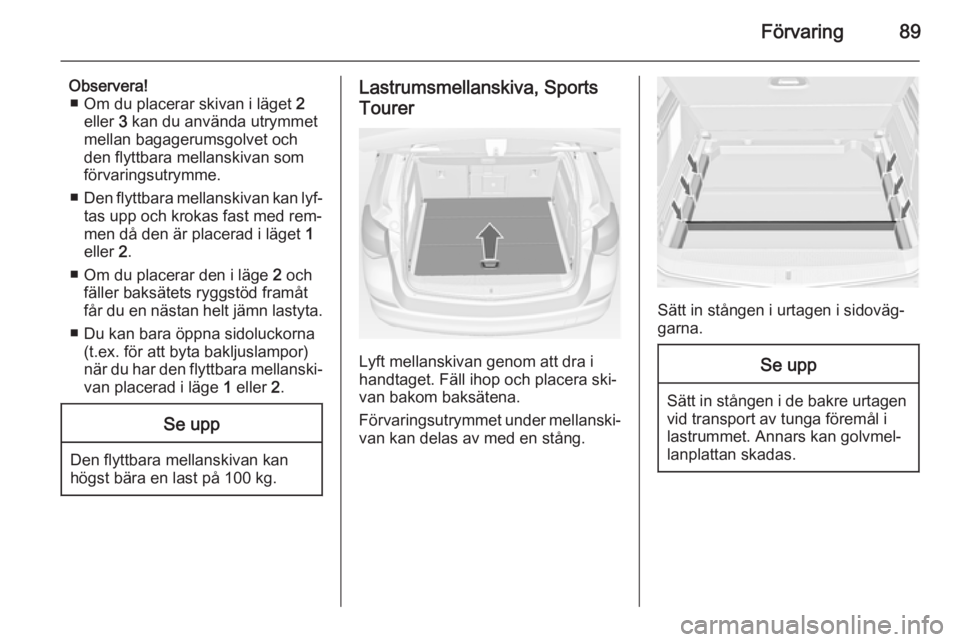

Page 91 of 337

Förvaring89
Observera!■ Om du placerar skivan i läget 2
eller 3 kan du använda utrymmet
mellan bagagerumsgolvet och
den flyttbara mellanskivan som
förvaringsutrymme.
■ Den flyttbara mellanskivan kan lyf‐
tas upp och krokas fast med rem‐
men då den är placerad i läget 1
eller 2.
■ Om du placerar den i läge 2 och
fäller baksätets ryggstöd framåt får du en nästan helt jämn lastyta.
■ Du kan bara öppna sidoluckorna (t.ex. för att byta bakljuslampor)
när du har den flyttbara mellanski‐ van placerad i läge 1 eller 2.Se upp
Den flyttbara mellanskivan kan
högst bära en last på 100 kg.
Lastrumsmellanskiva, Sports
Tourer
Lyft mellanskivan genom att dra i
handtaget. Fäll ihop och placera ski‐
van bakom baksätena.
Förvaringsutrymmet under mellanski‐ van kan delas av med en stång.
Sätt in stången i urtagen i sidoväg‐
garna.
Se upp
Sätt in stången i de bakre urtagen vid transport av tunga föremål i
lastrummet. Annars kan golvmel‐
lanplattan skadas.

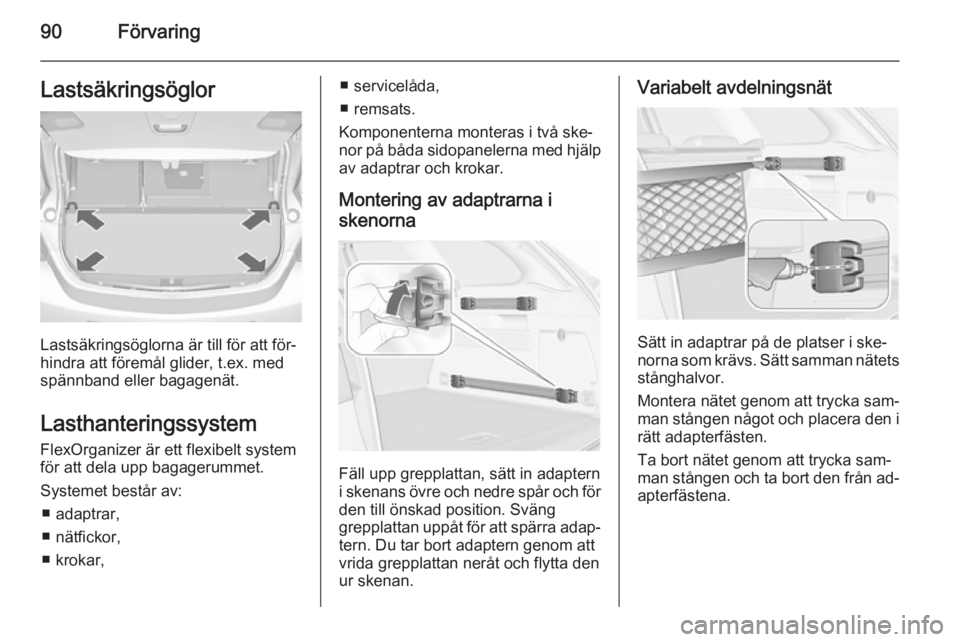

Page 92 of 337

90FörvaringLastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ■ adaptrar,
■ nätfickor,
■ krokar,
■ servicelåda,
■ remsats.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna iskenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för
den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.

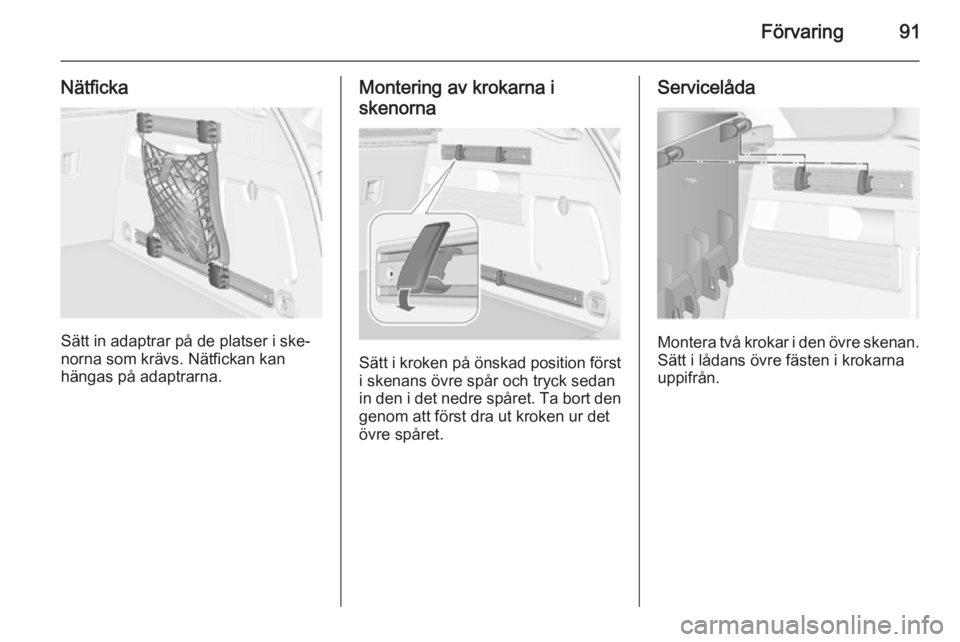

Page 93 of 337

Förvaring91
Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i
skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.

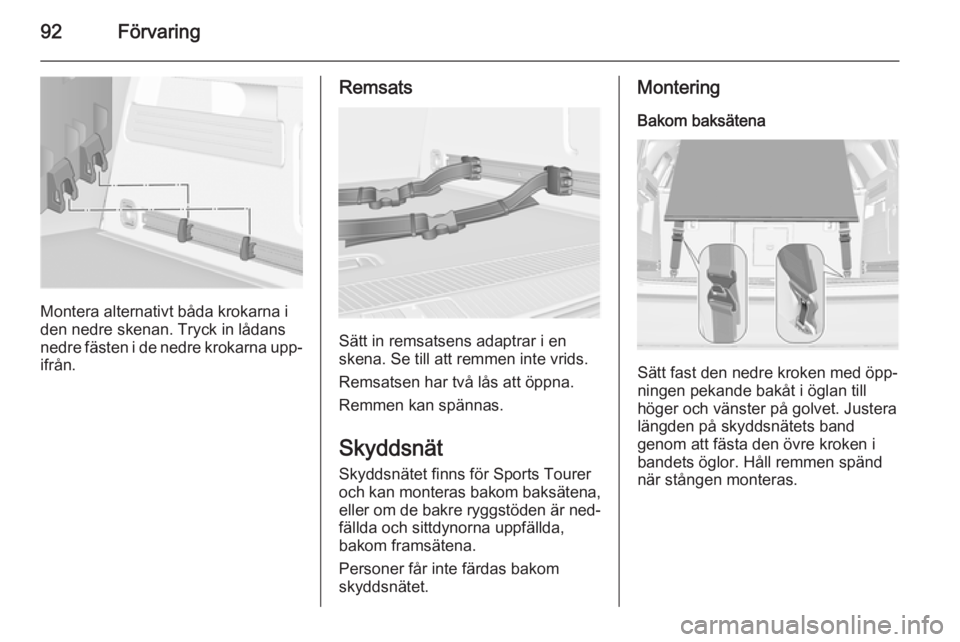

Page 94 of 337

92Förvaring
Montera alternativt båda krokarna i
den nedre skenan. Tryck in lådans
nedre fästen i de nedre krokarna upp‐ ifrån.
Remsats
Sätt in remsatsens adaptrar i en
skena. Se till att remmen inte vrids.
Remsatsen har två lås att öppna.
Remmen kan spännas.
Skyddsnät
Skyddsnätet finns för Sports Tourer och kan monteras bakom baksätena, eller om de bakre ryggstöden är ned‐
fällda och sittdynorna uppfällda,
bakom framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering
Bakom baksätena
Sätt fast den nedre kroken med öpp‐
ningen pekande bakåt i öglan till
höger och vänster på golvet. Justera
längden på skyddsnätets band
genom att fästa den övre kroken i
bandets öglor. Håll remmen spänd
när stången monteras.

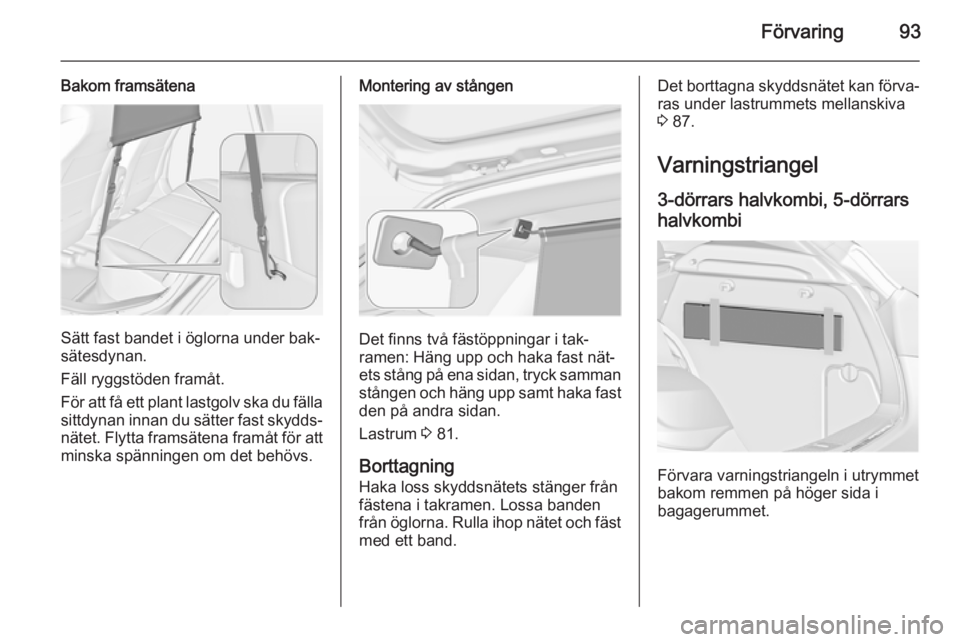

Page 95 of 337

Förvaring93
Bakom framsätena
Sätt fast bandet i öglorna under bak‐
sätesdynan.
Fäll ryggstöden framåt.
För att få ett plant lastgolv ska du fälla
sittdynan innan du sätter fast skydds‐ nätet. Flytta framsätena framåt för att
minska spänningen om det behövs.
Montering av stången
Det finns två fästöppningar i tak‐
ramen: Häng upp och haka fast nät‐
ets stång på ena sidan, tryck samman stången och häng upp samt haka fast
den på andra sidan.
Lastrum 3 81.
Borttagning
Haka loss skyddsnätets stänger från
fästena i takramen. Lossa banden
från öglorna. Rulla ihop nätet och fäst med ett band.
Det borttagna skyddsnätet kan förva‐
ras under lastrummets mellanskiva
3 87.
Varningstriangel 3-dörrars halvkombi, 5-dörrars
halvkombi
Förvara varningstriangeln i utrymmet
bakom remmen på höger sida i
bagagerummet.

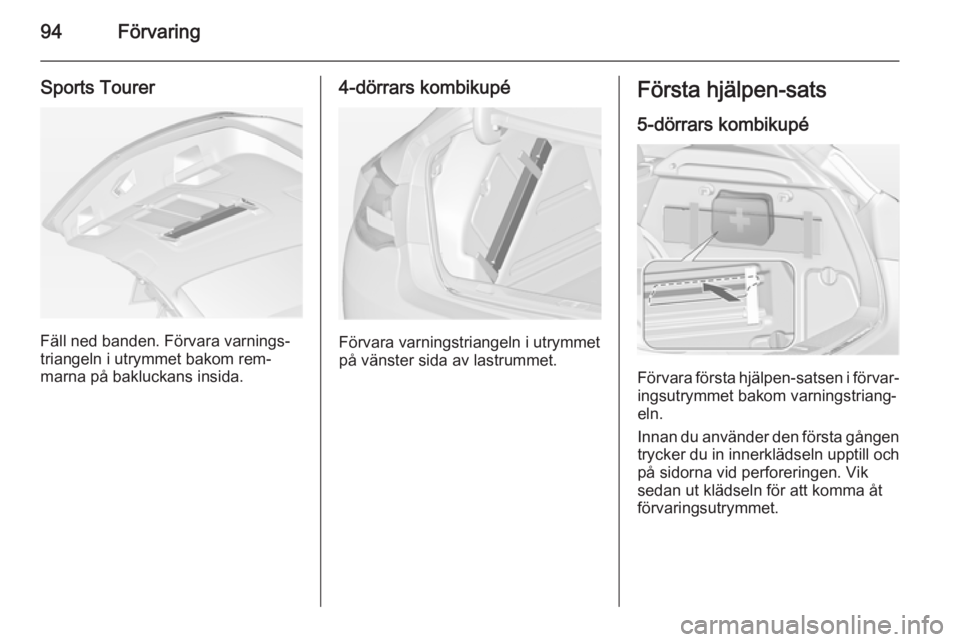

Page 96 of 337

94Förvaring
Sports Tourer
Fäll ned banden. Förvara varnings‐
triangeln i utrymmet bakom rem‐
marna på bakluckans insida.
4-dörrars kombikupé
Förvara varningstriangeln i utrymmet
på vänster sida av lastrummet.
Första hjälpen-sats
5-dörrars kombikupé
Förvara första hjälpen-satsen i förvar‐
ingsutrymmet bakom varningstriang‐
eln.
Innan du använder den första gången trycker du in innerklädseln upptill och
på sidorna vid perforeringen. Vik
sedan ut klädseln för att komma åt förvaringsutrymmet.

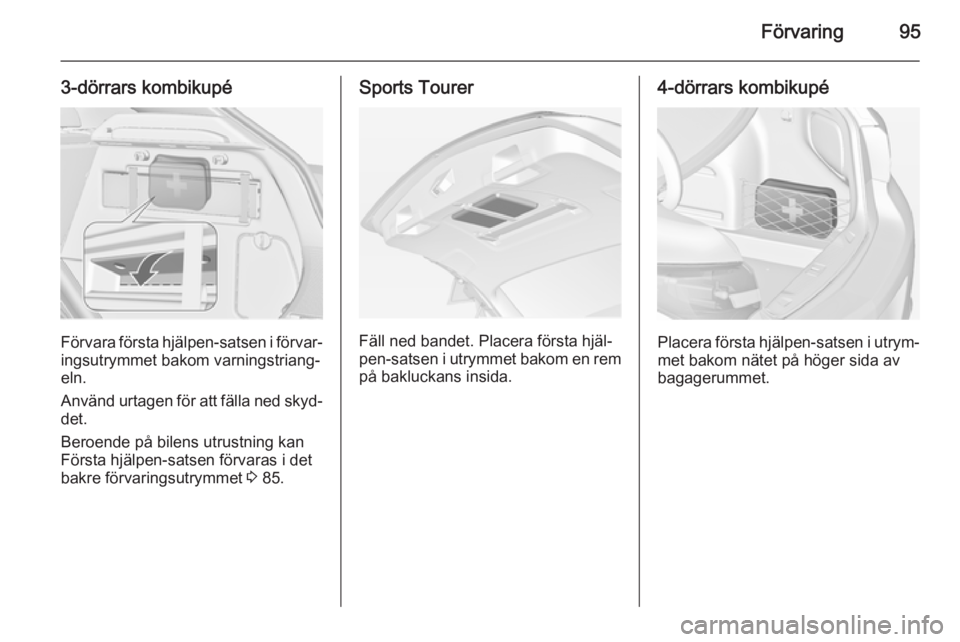

Page 97 of 337

Förvaring95
3-dörrars kombikupé
Förvara första hjälpen-satsen i förvar‐
ingsutrymmet bakom varningstriang‐
eln.
Använd urtagen för att fälla ned skyd‐ det.
Beroende på bilens utrustning kan
Första hjälpen-satsen förvaras i det
bakre förvaringsutrymmet 3 85.
Sports Tourer
Fäll ned bandet. Placera första hjäl‐
pen-satsen i utrymmet bakom en rem
på bakluckans insida.
4-dörrars kombikupé
Placera första hjälpen-satsen i utrym‐ met bakom nätet på höger sida av
bagagerummet.

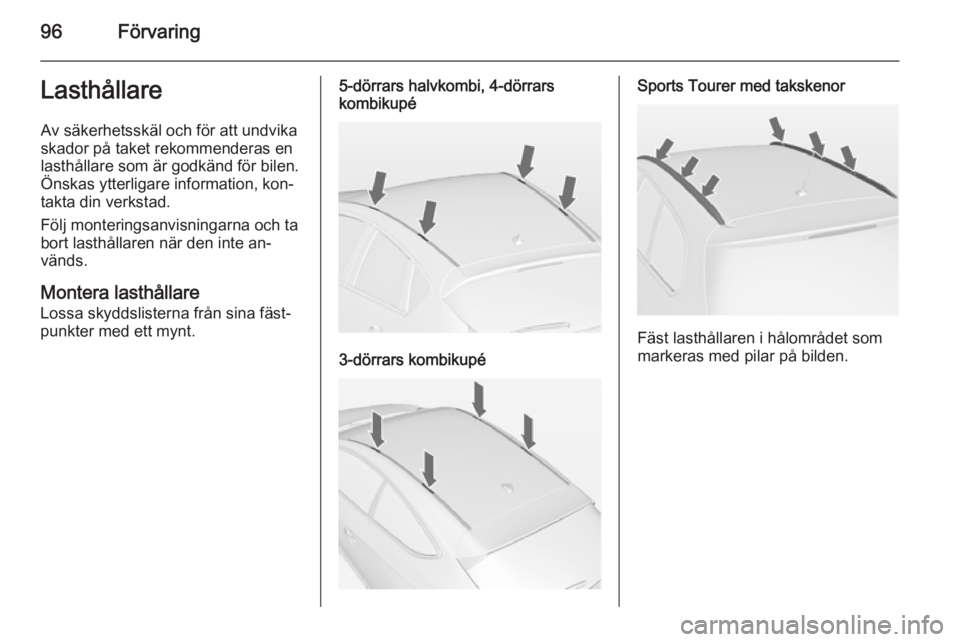

Page 98 of 337

96FörvaringLasthållareAv säkerhetsskäl och för att undvikaskador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Montera lasthållare
Lossa skyddslisterna från sina fäst‐
punkter med ett mynt.5-dörrars halvkombi, 4-dörrars
kombikupé
3-dörrars kombikupé
Sports Tourer med takskenor
Fäst lasthållaren i hålområdet som
markeras med pilar på bilden.
Page 99 of 337

Förvaring97Lastningsinformation
■Tunga föremål i bagagerummet ska
placeras mot ryggstöden. Se till att
ryggstöden gått i lås ordentligt. Om föremål kan staplas ska de tyngreföremålen placeras underst.
■ Säkra föremål med spännband fästa i lastsäkringsöglorna 3 90.
Fäst den flyttbara mellanskivan i sitt lägsta läge (1) 3 87.
■ Använd de fyra krokarna på bagagerummets sidoväggar för att
hänga påsar. Största belastning:
5 kg per krok.
■ Sports Tourer: Använd krokarna på
bagagerummets sidoväggar för att
hänga påsar. Fäll ut kroken genom att trycka på den.
■ Säkra lösa föremål i bagage‐ rummet så att de inte glider om‐kring.
■ Vid transport av föremål i bagage‐ utrymmet får ryggstöden i baksätet
inte vara lutade framåt.
■ Låt inte lasten skjuta upp över rygg‐
stödens överkant.
■ Placera inte några föremål på bagagerummets insynsskydd eller
instrumentpanelen och täck inte
över sensorn längst upp på instru‐
mentpanelen.
■ Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller be‐ gränsa förarens rörelsefrihet. För‐
vara inga lösa föremål i kupén.
■ Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
■ Lastförmågan är skillnaden mellan den tillåtna totalvikten (se typskylt
3 282) och tjänstevikten enligt EU-
norm.
För att beräkna lastförmågan skri‐
ver du in informationen för din bil i
tabellen Vikter längst fram i denna
instruktionsbok.
Page 100 of 337

98Förvaring
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor (tanken fylld till 90 %).
Specialutrustning och tillbehör ökar tjänstevikten.
■ Körning med taklast ökar bilens sid‐
vindskänslighet och försämrar bil‐
ens köregenskaper eftersom
tyngdpunkten ligger högre. Fördela
lasten jämnt och säkra den ordent‐
ligt med spännband. Anpassa ring‐
trycket och bilens hastighet till last‐
förhållandena. Kontrollera och dra
åt spännbanden ofta.
Kör inte fortare än 120 km/h.
Den tillåtna lasten på taket är
75 kg för 3-dörrars / 5-dörrars halv‐
kombi och 4-dörrars kombikupé, för
Sports tourer är det 100 kg. Taklas‐
ten utgörs av taklasthållarens och
lastens vikt.
