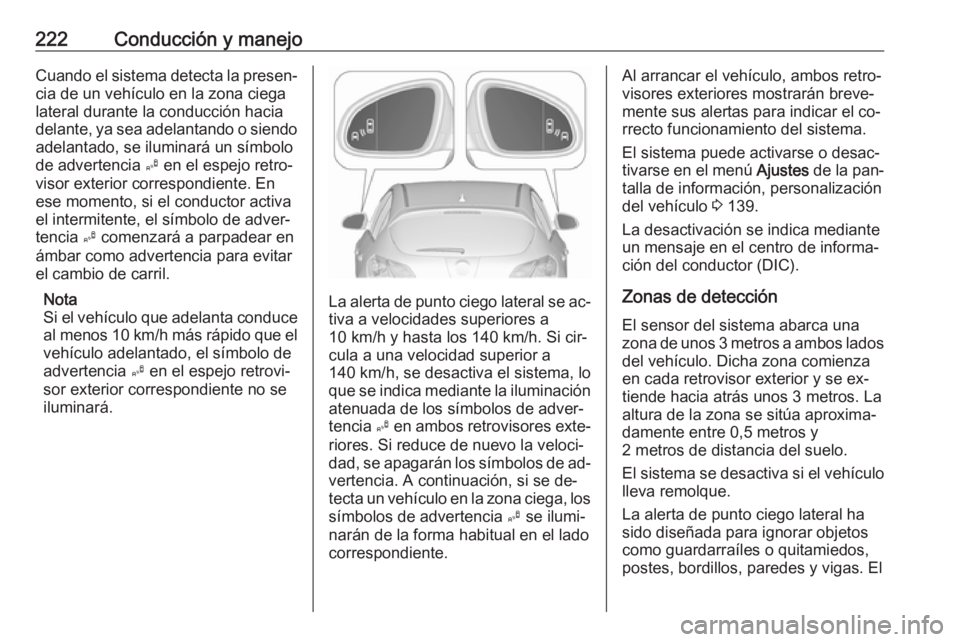

222Conducción y manejoCuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar como advertencia para evitar
el cambio de carril.
Nota
Si el vehículo que adelanta conduce
al menos 10 km/h más rápido que el vehículo adelantado, el símbolo de
advertencia B en el espejo retrovi‐
sor exterior correspondiente no se iluminará.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización
del vehículo 3 139.
La desactivación se indica mediante un mensaje en el centro de informa‐
ción del conductor (DIC).
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐ tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El

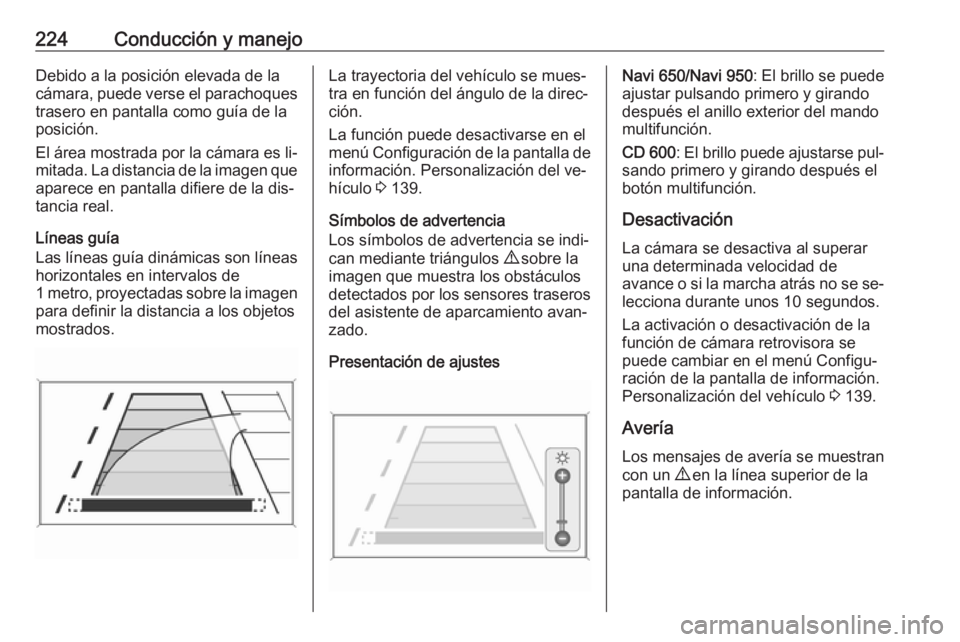

224Conducción y manejoDebido a la posición elevada de lacámara, puede verse el parachoques trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐
mitada. La distancia de la imagen que aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 139.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Presentación de ajustesNavi 650/Navi 950 : El brillo se puede
ajustar pulsando primero y girando
después el anillo exterior del mando
multifunción.
CD 600 : El brillo puede ajustarse pul‐
sando primero y girando después el
botón multifunción.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 139.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.

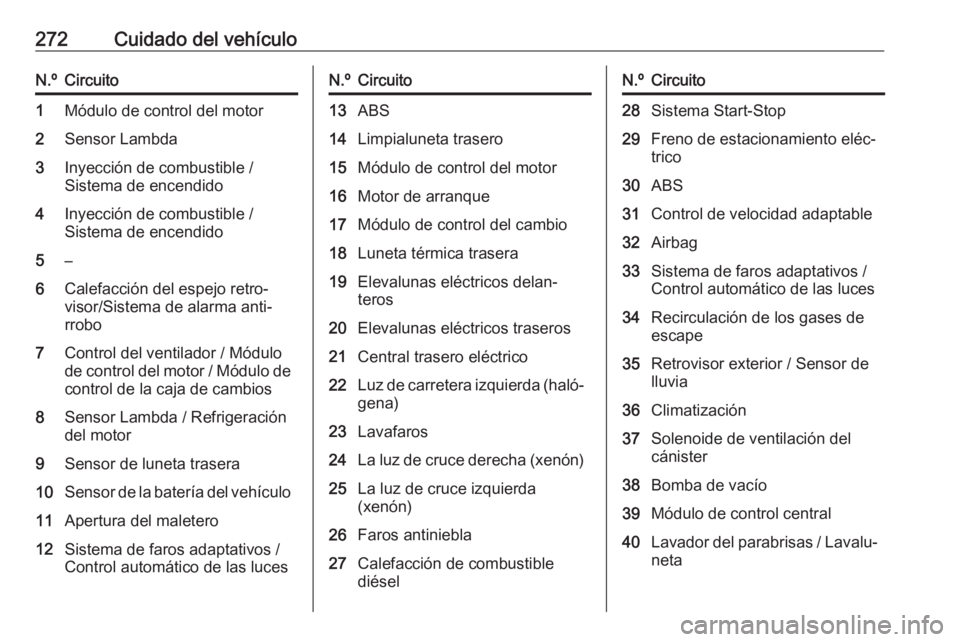

272Cuidado del vehículoN.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del espejo retro‐
visor/Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos /
Control automático de las lucesN.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diéselN.ºCircuito28Sistema Start-Stop29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de los gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
neta

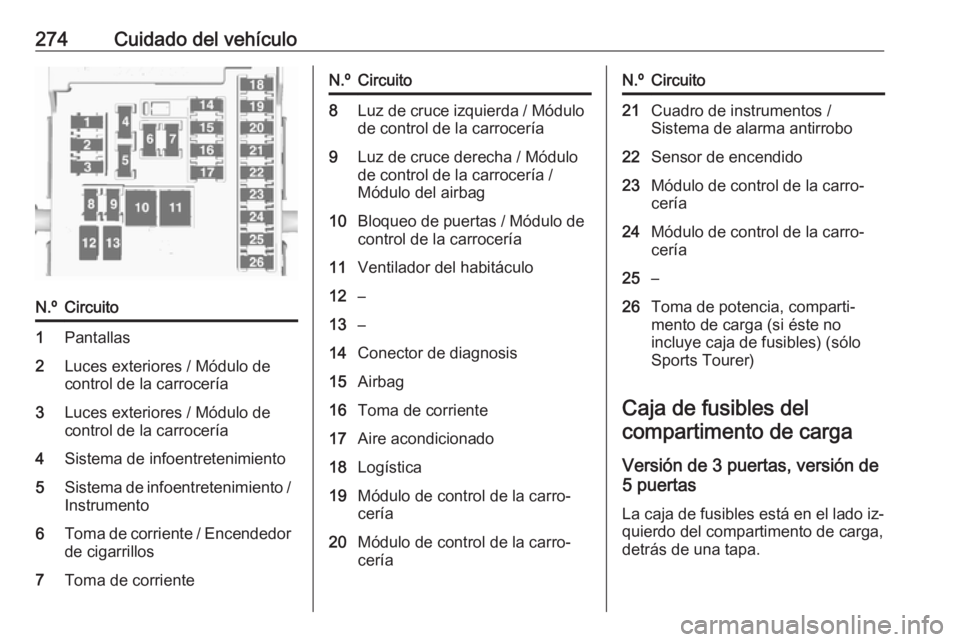

274Cuidado del vehículoN.ºCircuito1Pantallas2Luces exteriores / Módulo de
control de la carrocería3Luces exteriores / Módulo de
control de la carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento /
Instrumento6Toma de corriente / Encendedor de cigarrillos7Toma de corrienteN.ºCircuito8Luz de cruce izquierda / Módulode control de la carrocería9Luz de cruce derecha / Módulo
de control de la carrocería /
Módulo del airbag10Bloqueo de puertas / Módulo de control de la carrocería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Toma de corriente17Aire acondicionado18Logística19Módulo de control de la carro‐
cería20Módulo de control de la carro‐
ceríaN.ºCircuito21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26Toma de potencia, comparti‐
mento de carga (si éste no
incluye caja de fusibles) (sólo
Sports Tourer)
Caja de fusibles del
compartimento de carga
Versión de 3 puertas, versión de
5 puertas
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa.

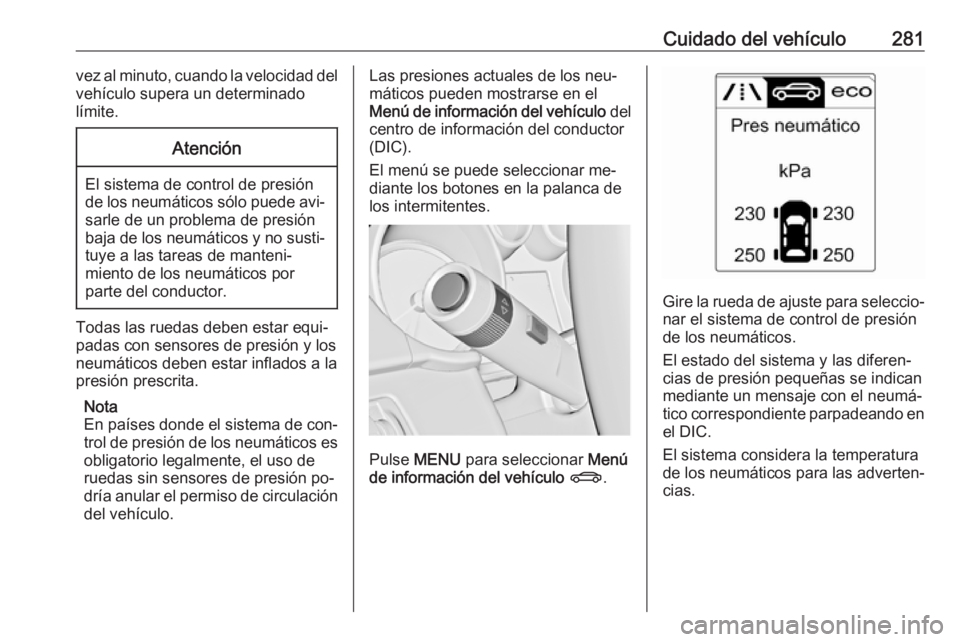

Cuidado del vehículo281vez al minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor
(DIC).
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el DIC.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.

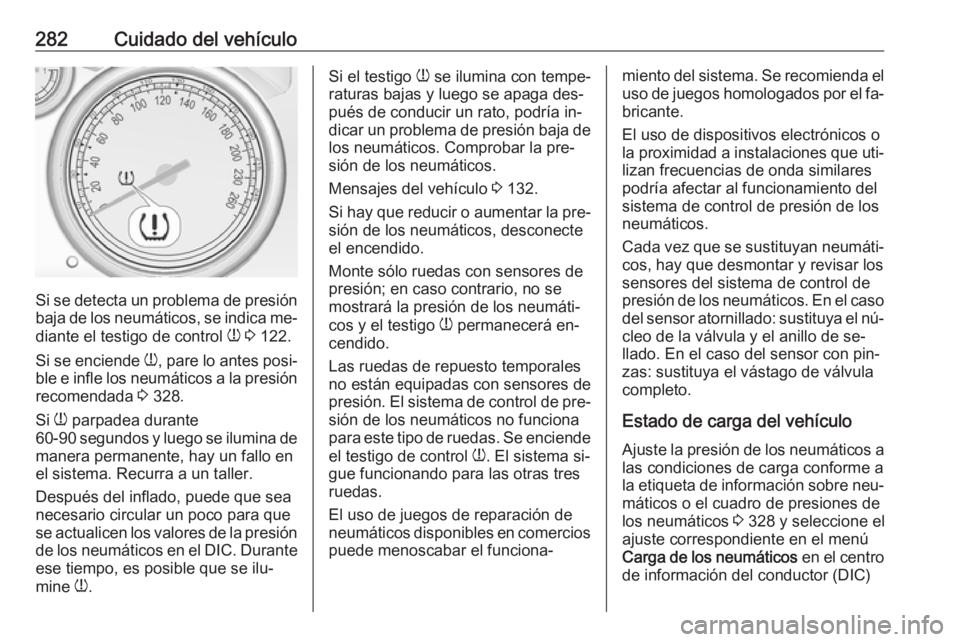

282Cuidado del vehículo
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 122.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 328.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Después del inflado, puede que sea
necesario circular un poco para que
se actualicen los valores de la presión
de los neumáticos en el DIC. Durante ese tiempo, es posible que se ilu‐
mine w.
Si el testigo
w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Comprobar la pre‐sión de los neumáticos.
Mensajes del vehículo 3 132.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
Las ruedas de repuesto temporales
no están equipadas con sensores de
presión. El sistema de control de pre‐
sión de los neumáticos no funciona
para este tipo de ruedas. Se enciende
el testigo de control w. El sistema si‐
gue funcionando para las otras tres
ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐miento del sistema. Se recomienda eluso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado: sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐
zas: sustituya el vástago de válvula
completo.
Estado de carga del vehículo Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 328 y seleccione el
ajuste correspondiente en el menú
Carga de los neumáticos en el centro
de información del conductor (DIC)

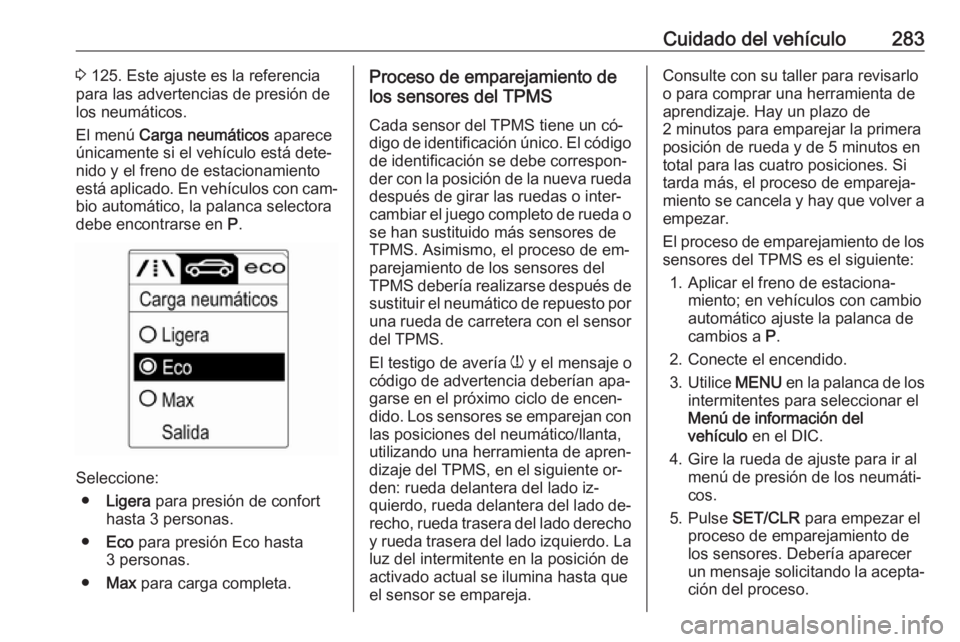

Cuidado del vehículo2833 125. Este ajuste es la referencia
para las advertencias de presión de
los neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con cam‐
bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de emparejamiento de
los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código
de identificación se debe correspon‐
der con la posición de la nueva rueda después de girar las ruedas o inter‐
cambiar el juego completo de rueda o se han sustituido más sensores de
TPMS. Asimismo, el proceso de em‐
parejamiento de los sensores del
TPMS debería realizarse después de
sustituir el neumático de repuesto por una rueda de carretera con el sensor
del TPMS.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: rueda delantera del lado iz‐
quierdo, rueda delantera del lado de‐ recho, rueda trasera del lado derecho
y rueda trasera del lado izquierdo. La
luz del intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.Consulte con su taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de
2 minutos para emparejar la primera
posición de rueda y de 5 minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.
El proceso de emparejamiento de los
sensores del TPMS es el siguiente:
1. Aplicar el freno de estaciona‐ miento; en vehículos con cambio
automático ajuste la palanca de
cambios a P.
2. Conecte el encendido.
3. Utilice MENU en la palanca de los
intermitentes para seleccionar el
Menú de información del
vehículo en el DIC.
4. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.

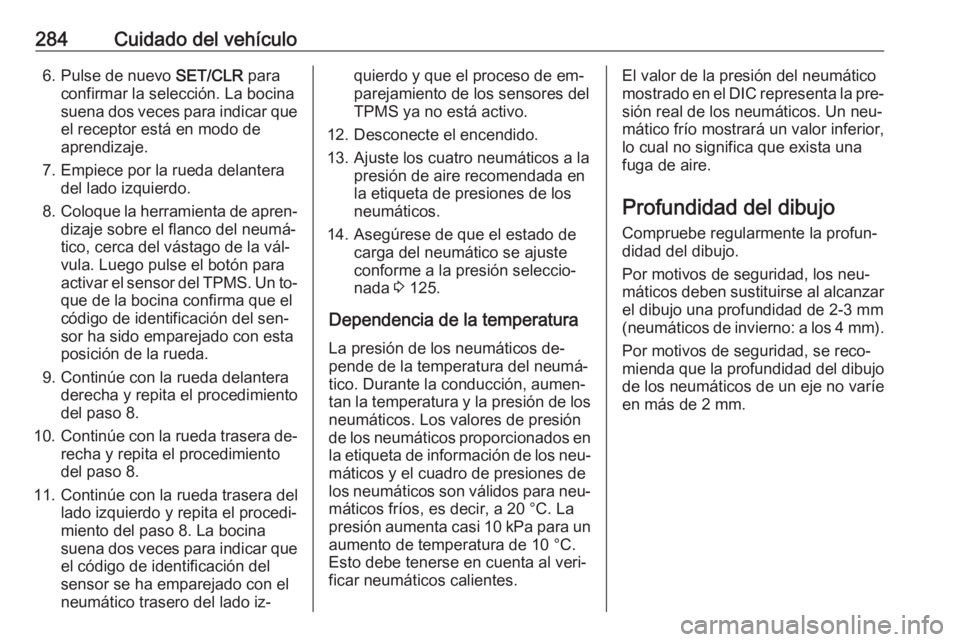

5. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería aparecer
un mensaje solicitando la acepta‐
ción del proceso.

284Cuidado del vehículo6. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
7. Empiece por la rueda delantera del lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐ que de la bocina confirma que el
código de identificación del sen‐ sor ha sido emparejado con esta
posición de la rueda.
9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.
10. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera del lado izquierdo y repita el procedi‐
miento del paso 8. La bocina
suena dos veces para indicar que el código de identificación del
sensor se ha emparejado con el
neumático trasero del lado iz‐quierdo y que el proceso de em‐
parejamiento de los sensores del
TPMS ya no está activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 125.
Dependencia de la temperatura
La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos. Los valores de presión
de los neumáticos proporcionados en la etiqueta de información de los neu‐
máticos y el cuadro de presiones de
los neumáticos son válidos para neu‐
máticos fríos, es decir, a 20 °C. La
presión aumenta casi 10 kPa para un
aumento de temperatura de 10 °C.
Esto debe tenerse en cuenta al veri‐
ficar neumáticos calientes.El valor de la presión del neumático
mostrado en el DIC representa la pre‐ sión real de los neumáticos. Un neu‐
mático frío mostrará un valor inferior, lo cual no significa que exista una
fuga de aire.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm
(neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
