56Sièges, systèmes de sécurité9Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand l'air‐ bag pour passager avant est ac‐
tivé.
Risque de blessure mortelle pour
un adulte quand l'airbag pour pas‐ sager avant est désactivé.
Si le témoin V
s'allume pendant en‐
viron 60 secondes après avoir mis le contact, le système d'airbags de pas‐
sager avant se gonflera en cas de
collision.
Si les deux témoins sont allumés en même temps, le système présente
une défaillance. Le statut du système est indéterminé et personne n'est au‐
torisé à occuper le siège de passager avant. Prendre immédiatement con‐
tact avec un atelier.
Ne changer de mode que si le
véhicule est à l'arrêt avec le contact
coupé.
L'état reste le même jusqu'au pro‐
chain changement.
Témoin de désactivation d'airbag
3 117.Systèmes de sécurité
pour enfant
Nous vous recommandons l'utilisa‐ tion du système de sécurité pour en‐
fants Opel car il a été spécialement
conçu pour votre véhicule.
Quand un système de sécurité pour
enfant est employé, faire attention
aux instructions de montage et d'uti‐
lisation qui suivent ainsi qu'à celles
fournies avec le système de sécurité pour enfant.
Toujours se plier aux réglementations locales ou nationales. Dans certainspays, l'utilisation de systèmes de sé‐
curité pour enfant est interdite sur cer‐
tains sièges.

Sièges, systèmes de sécurité579Attention
Lors de l'utilisation d'un système
de sécurité pour enfant sur le
siège du passager avant, les sys‐
tèmes d'airbags du siège de pas‐
sager avant doivent être désacti‐
vés ; si ce n'est pas le cas, le dé‐
clenchement des airbags entraîne un risque de blessure mortelle
pour l'enfant.
Ceci est particulièrement vrai si un système de sécurité pour enfant
dos à la route est utilisé sur le
siège du passager avant.
Désactivation d'airbag 3 55.
Étiquette d'airbag 3 52.
Sélection du système adéquat L'emplacement le plus pratique pourfixer le système de sécurité pour en‐
fants est les sièges arrière.
Les enfants devraient voyager aussi
longtemps que possible avec le dos à
la route. En cas d'accident, ceci as‐
sure que moins de contraintes sollici‐
tent la colonne vertébrale de l'enfant,
toujours très fragile.
Les systèmes de sécurité adaptés
sont tous ceux conformes aux régle‐
mentations UN ECE en vigueur. Vé‐
rifier les lois et réglementations loca‐
les concernant l'utilisation obligatoire
de systèmes de sécurité pour enfant.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les tableaux suivants.
Ne laisser les enfants monter et des‐
cendre du véhicule que du côté op‐
posé au trafic.
Quand le système de sécurité pour enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes
de sécurité pour enfant et ne pas les
recouvrir d'autres matériaux.Il faut remplacer les systèmes de sé‐ curité pour enfant qui ont subi des
contraintes dans un accident.

58Sièges, systèmes de sécuritéEmplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant
Catégorie de poids et classe d'âge
Sur le siège du passager avantSur les sièges arrière
extérieursSur le siège arrière
centralairbag activéairbag désactivéGroupe 0 : jusqu'à 10 kg
ou environ 10 moisXU 1UUGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansXU 1UUGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXU 1UUGroupe II : de 15 à 25 kg
ou environ de 3 mois à 7 ansXXUUGroupe III : de 22 à 36 kg
ou environ de 6 mois à 12 ansXXUU1:si le système de sécurité pour enfant est attaché par une ceinture de sécurité à trois points, régler le siège à sa hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point d'ancragesupérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale
afin de s'assurer que la ceinture est bien serrée du côté de la boucle.U:valable universellement en combinaison avec ceinture de sécurité à trois points.X:aucun système de sécurité pour enfant autorisé dans cette catégorie de poids.

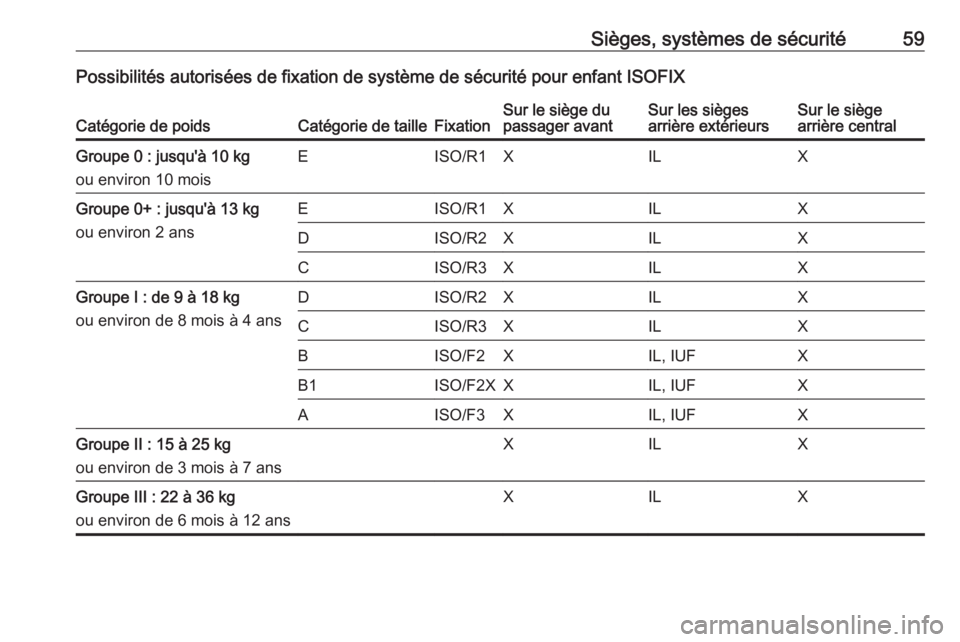

Sièges, systèmes de sécurité59Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCatégorie de poidsCatégorie de tailleFixationSur le siège du
passager avantSur les sièges
arrière extérieursSur le siège
arrière centralGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansEISO/R1XILXDISO/R2XILXCISO/R3XILXGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroupe II : 15 à 25 kg
ou environ de 3 mois à 7 ansXILXGroupe III : 22 à 36 kg
ou environ de 6 mois à 12 ansXILX

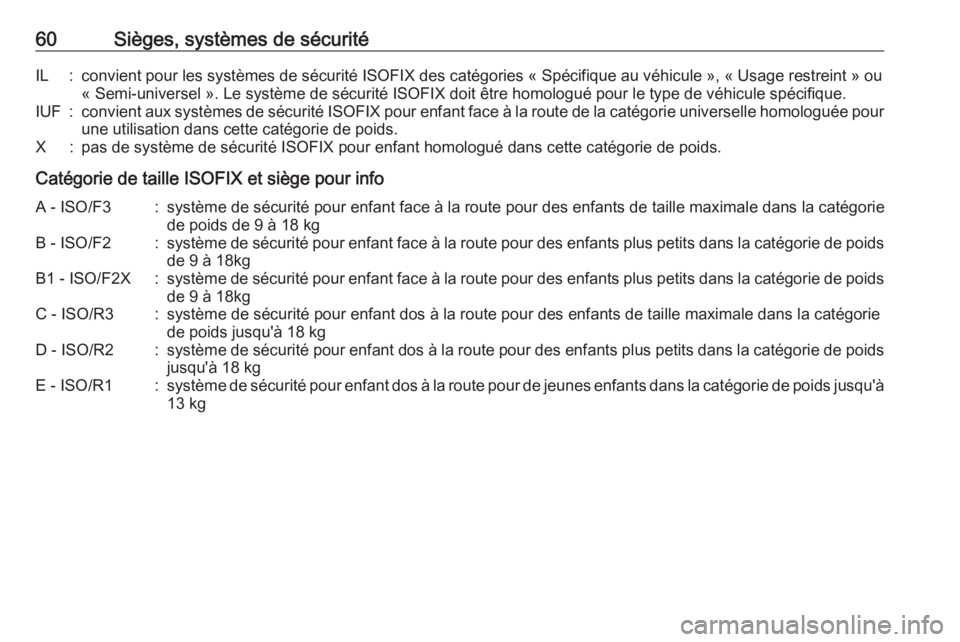

60Sièges, systèmes de sécuritéIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Catégorie de taille ISOFIX et siège pour info
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie
de poids de 9 à 18 kgB - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgB1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18kgC - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kgD - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 18 kgE - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kg

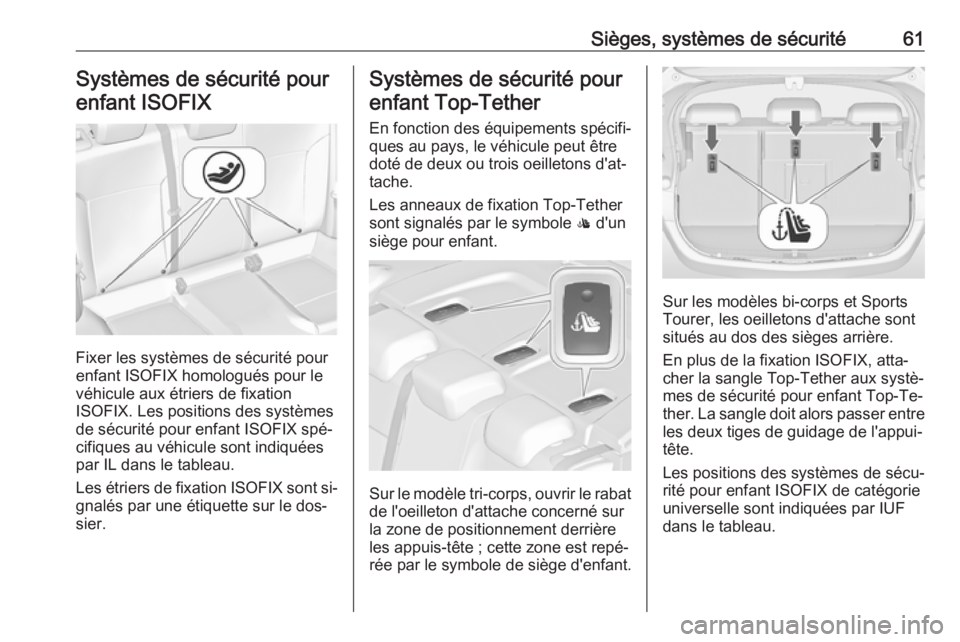

Sièges, systèmes de sécurité61Systèmes de sécurité pourenfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX. Les positions des systèmes
de sécurité pour enfant ISOFIX spé‐ cifiques au véhicule sont indiquées
par IL dans le tableau.
Les étriers de fixation ISOFIX sont si‐
gnalés par une étiquette sur le dos‐
sier.
Systèmes de sécurité pour
enfant Top-Tether
En fonction des équipements spécifi‐
ques au pays, le véhicule peut être
doté de deux ou trois oeilletons d'at‐
tache.
Les anneaux de fixation Top-Tether sont signalés par le symbole : d'un
siège pour enfant.
Sur le modèle tri-corps, ouvrir le rabat de l'oeilleton d'attache concerné sur
la zone de positionnement derrière
les appuis-tête ; cette zone est repé‐
rée par le symbole de siège d'enfant.
Sur les modèles bi-corps et Sports
Tourer, les oeilletons d'attache sont
situés au dos des sièges arrière.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐
ther. La sangle doit alors passer entre
les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

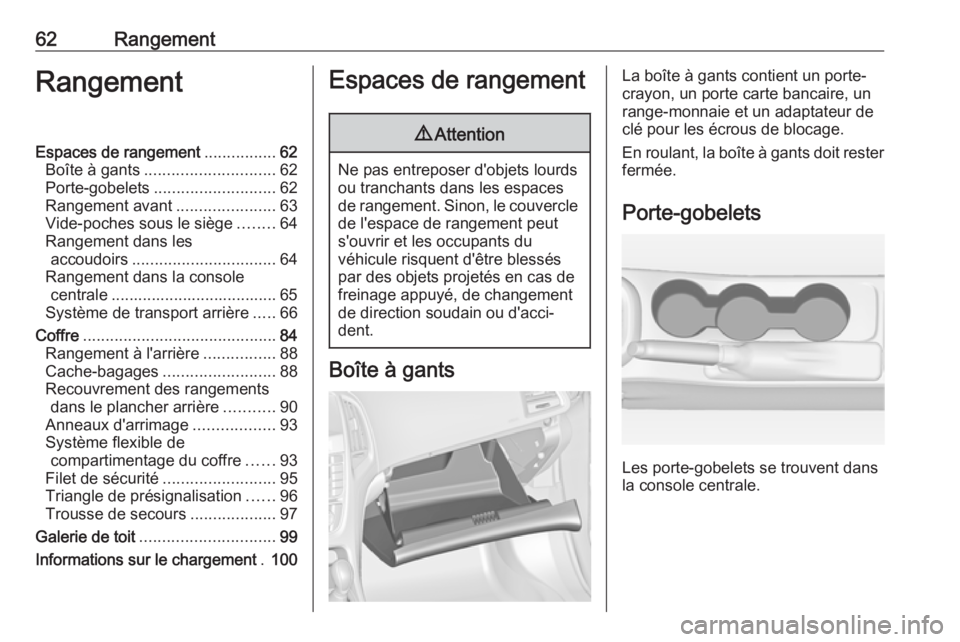

62RangementRangementEspaces de rangement................62
Boîte à gants ............................. 62
Porte-gobelets ........................... 62
Rangement avant ......................63
Vide-poches sous le siège ........64
Rangement dans les accoudoirs ................................ 64
Rangement dans la console centrale ..................................... 65
Système de transport arrière .....66
Coffre ........................................... 84
Rangement à l'arrière ................88
Cache-bagages ......................... 88
Recouvrement des rangements dans le plancher arrière ...........90
Anneaux d'arrimage ..................93
Système flexible de compartimentage du coffre ......93
Filet de sécurité ......................... 95
Triangle de présignalisation ......96
Trousse de secours ...................97
Galerie de toit .............................. 99
Informations sur le chargement .100Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
La boîte à gants contient un porte-
crayon, un porte carte bancaire, un
range-monnaie et un adaptateur de
clé pour les écrous de blocage.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets se trouvent dans
la console centrale.

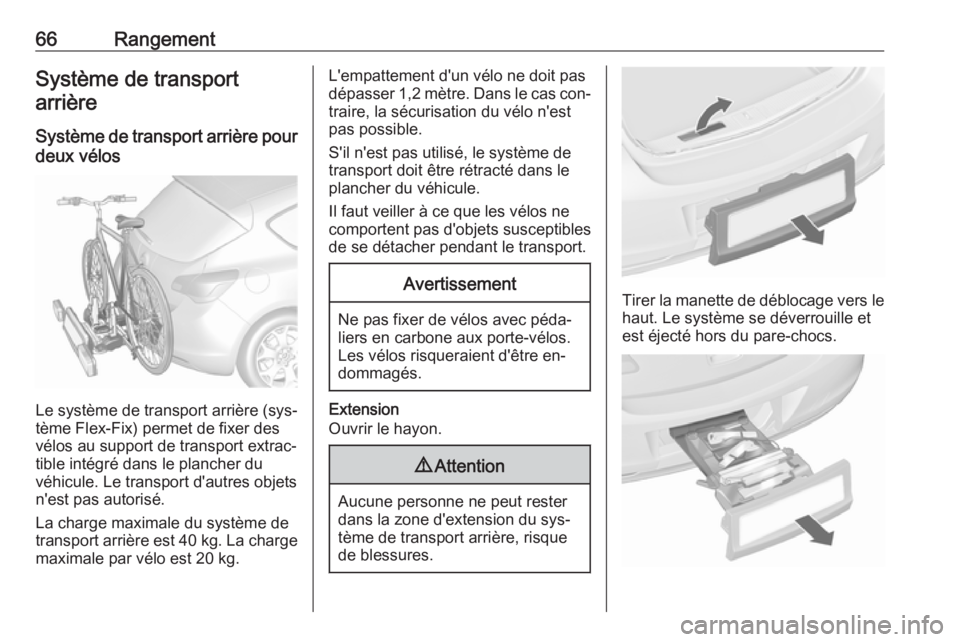

66RangementSystème de transport
arrière
Système de transport arrière pour
deux vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer des
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Le transport d'autres objets
n'est pas autorisé.
La charge maximale du système de
transport arrière est 40 kg. La charge
maximale par vélo est 20 kg.
L'empattement d'un vélo ne doit pas dépasser 1,2 mètre. Dans le cas con‐
traire, la sécurisation du vélo n'est
pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Ne pas fixer de vélos avec péda‐
liers en carbone aux porte-vélos.
Les vélos risqueraient d'être en‐ dommagés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système se déverrouille et
est éjecté hors du pare-chocs.

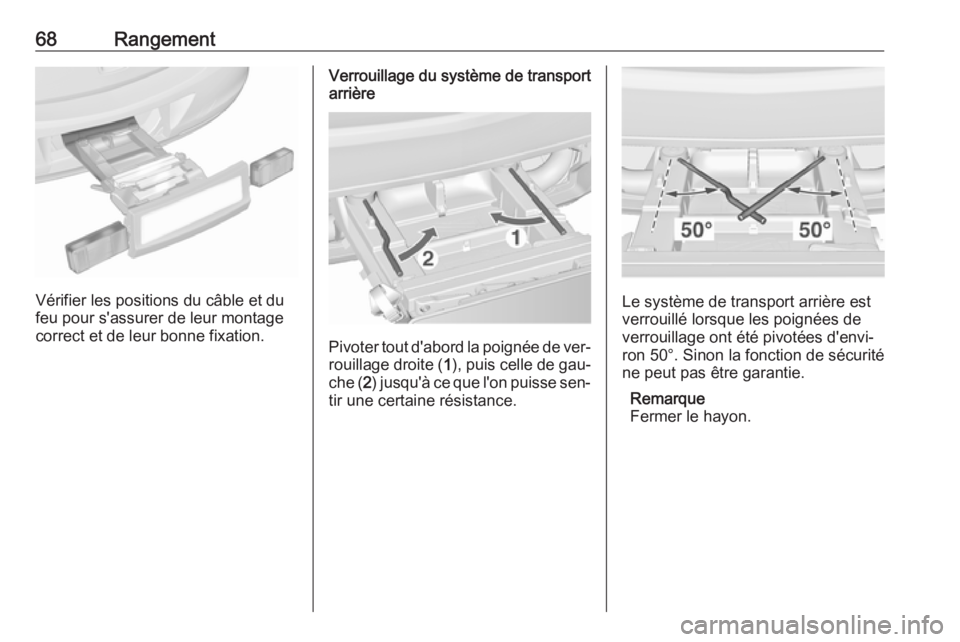

68Rangement
Vérifier les positions du câble et du
feu pour s'assurer de leur montage
correct et de leur bonne fixation.
Verrouillage du système de transport
arrière
Pivoter tout d'abord la poignée de ver‐
rouillage droite ( 1), puis celle de gau‐
che ( 2) jusqu'à ce que l'on puisse sen‐
tir une certaine résistance.
Le système de transport arrière est
verrouillé lorsque les poignées de
verrouillage ont été pivotées d'envi‐
ron 50°. Sinon la fonction de sécurité
ne peut pas être garantie.
Remarque
Fermer le hayon.

Rangement75
Pousser le levier de déverrouillage
vers le haut et le tenir. Soulever légè‐ rement le système et le pousser dans
le pare-chocs jusqu'à ce qu'il s'encli‐
que.
La manette de déblocage doit revenir
dans sa position de départ.
9 Attention
Si le système ne peut pas être cor‐
rectement engagé, prendre con‐
tact avec un atelier.
Système de transport arrière pour
quatre vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer deux
vélos au support de transport extrac‐
tible intégré dans le plancher du
véhicule. Il est possible de fixer deux
vélos supplémentaires sur un adap‐
tateur. Le transport d'autres objets
n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 80 kg avec
un adaptateur fixé et de 60 kg sans
l'adaptateur. La charge maximale par
vélo sur le support de transport ex‐
tractible est de 30 kg. Ceci permet la
fixation de vélos électriques sur le
support de transport extractible. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas
contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe,
bosse, etc.
