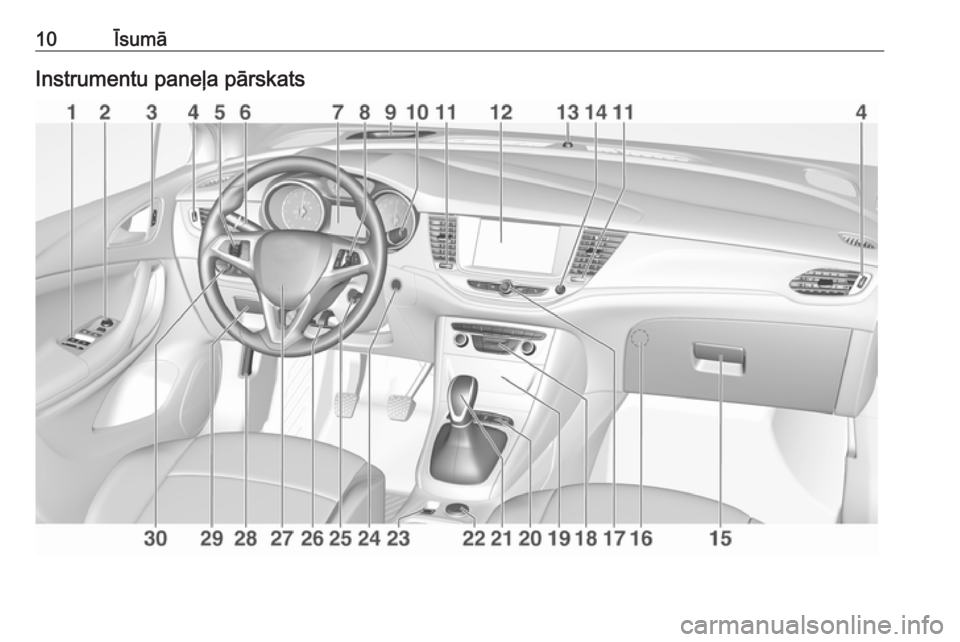

10ĪsumāInstrumentu paneļa pārskats

Atslēgas, durvis un logi39Aktivizēšana bez pasažieru
salona pārraudzības un slīpuma
kontroles
Izslēdziet pasažieru salona
pārraudzības un automašīnas
slīpuma kontroles funkciju, ja jūs atstājat automašīnā mājdzīvniekus, jo
skaļi ultraskaņas signāli vai kustība
var aktivizēt trauksmi. Izslēdziet to arī tad, ja automašīna atrodas uz prāmja
vai uz vilciena.
1. Aizveriet bagāžas nodalījuma durvis, motora pārsegu, logus un
jumta lūku.
2. Nospiediet o. Taustiņā o
iebūvētā gaismas diode deg līdz desmit minūtēm.
3. Aizveriet durvis.
4. Aktivizējiet pretaizdzīšanas signalizācijas sistēmu.
Vadītāja informācijas centrā tiek
parādīts statusa ziņojums.
Statusa gaismas diode (LED)
Statusa gaismas diode ir integrēta
sensorā, kas atrodas instrumentu
paneļa virspusē.
Statuss pirmo 30 sekunžu laikā pēc
pretaizdzīšanas signalizācijas
sistēmas aktivizēšanas:Gaismas diode
deg:testēšana,
apsardzes režīma
ieslēgšanas
aizkaveGaismas diode
ātri mirgo:nav kārtīgi
aizvērtas durvis,
bagāžas
nodalījums vai
motora pārsegs,
vai arī sistēmā ir
kļūme
Statuss pēc sistēmas pārejas
apsardzes režīmā:
Gaismas
diode mirgo
lēni:sistēma atrodas
apsardzes režīmā
Kļūmes gadījumā meklējiet palīdzību
autoservisā.
Deaktivizēšana Tālvadības pults: Ja automašīnu
atslēdz, nospiežot taustiņu c,
pretaizdzīšanas signalizācijas
sistēma tiek deaktivizēta.

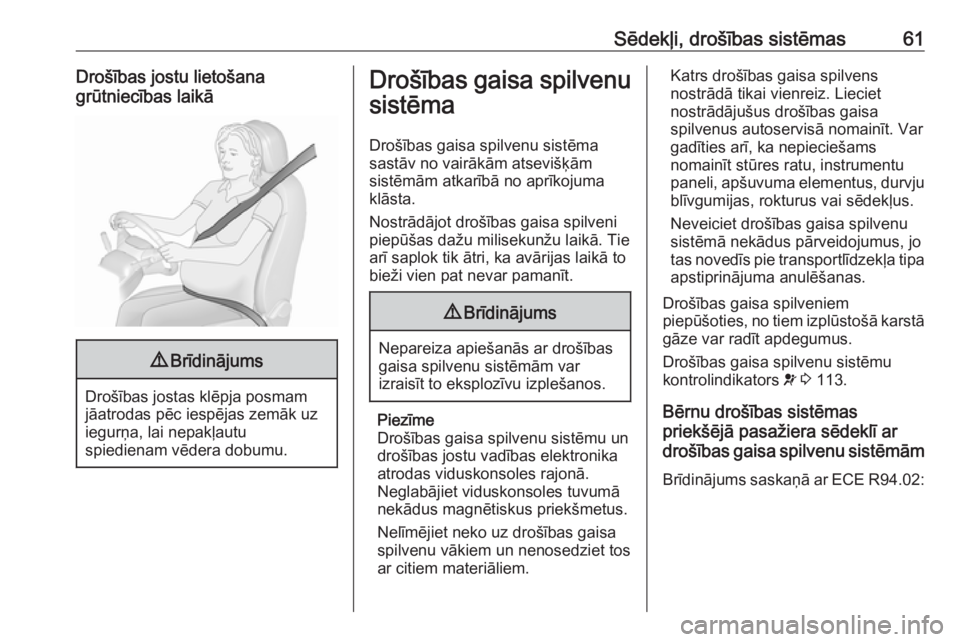

Sēdekļi, drošības sistēmas61Drošības jostu lietošana
grūtniecības laikā9 Brīdinājums
Drošības jostas klēpja posmam
jāatrodas pēc iespējas zemāk uz
iegurņa, lai nepakļautu
spiedienam vēdera dobumu.
Drošības gaisa spilvenu
sistēma
Drošības gaisa spilvenu sistēma
sastāv no vairākām atsevišķām
sistēmām atkarībā no aprīkojuma
klāsta.
Nostrādājot drošības gaisa spilveni
piepūšas dažu milisekunžu laikā. Tie
arī saplok tik ātri, ka avārijas laikā to
bieži vien pat nevar pamanīt.9 Brīdinājums
Nepareiza apiešanās ar drošības
gaisa spilvenu sistēmām var
izraisīt to eksplozīvu izplešanos.
Piezīme
Drošības gaisa spilvenu sistēmu un
drošības jostu vadības elektronika
atrodas viduskonsoles rajonā.
Neglabājiet viduskonsoles tuvumā
nekādus magnētiskus priekšmetus.
Nelīmējiet neko uz drošības gaisa
spilvenu vākiem un nenosedziet tos
ar citiem materiāliem.
Katrs drošības gaisa spilvens
nostrādā tikai vienreiz. Lieciet
nostrādājušus drošības gaisa
spilvenus autoservisā nomainīt. Var
gadīties arī, ka nepieciešams
nomainīt stūres ratu, instrumentu
paneli, apšuvuma elementus, durvju
blīvgumijas, rokturus vai sēdekļus.
Neveiciet drošības gaisa spilvenu
sistēmā nekādus pārveidojumus, jo
tas novedīs pie transportlīdzekļa tipa apstiprinājuma anulēšanas.
Drošības gaisa spilveniem
piepūšoties, no tiem izplūstošā karstā
gāze var radīt apdegumus.
Drošības gaisa spilvenu sistēmu
kontrolindikators v 3 113.
Bērnu drošības sistēmas
priekšējā pasažiera sēdeklī ar
drošības gaisa spilvenu sistēmām
Brīdinājums saskaņā ar ECE R94.02 :

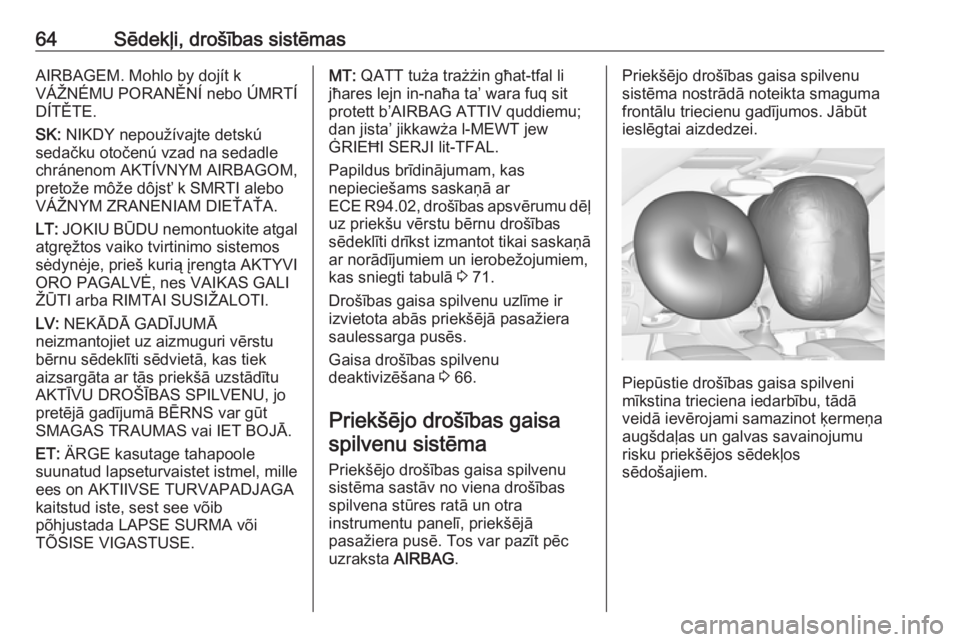

64Sēdekļi, drošības sistēmasAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪBAS SPILVENU, jo
pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
Papildus brīdinājumam, kas
nepieciešams saskaņā ar
ECE R94.02, drošības apsvērumu dēļ
uz priekšu vērstu bērnu drošības
sēdeklīti drīkst izmantot tikai saskaņā ar norādījumiem un ierobežojumiem,
kas sniegti tabulā 3 71.
Drošības gaisa spilvenu uzlīme ir izvietota abās priekšējā pasažiera
saulessarga pusēs.
Gaisa drošības spilvenu
deaktivizēšana 3 66.
Priekšējo drošības gaisa spilvenu sistēma
Priekšējo drošības gaisa spilvenu
sistēma sastāv no viena drošības
spilvena stūres ratā un otra
instrumentu panelī, priekšējā
pasažiera pusē. Tos var pazīt pēc
uzraksta AIRBAG.Priekšējo drošības gaisa spilvenu
sistēma nostrādā noteikta smaguma
frontālu triecienu gadījumos. Jābūt
ieslēgtai aizdedzei.
Piepūstie drošības gaisa spilveni
mīkstina trieciena iedarbību, tādā
veidā ievērojami samazinot ķermeņa
augšdaļas un galvas savainojumu
risku priekšējos sēdekļos
sēdošajiem.

Sēdekļi, drošības sistēmas67

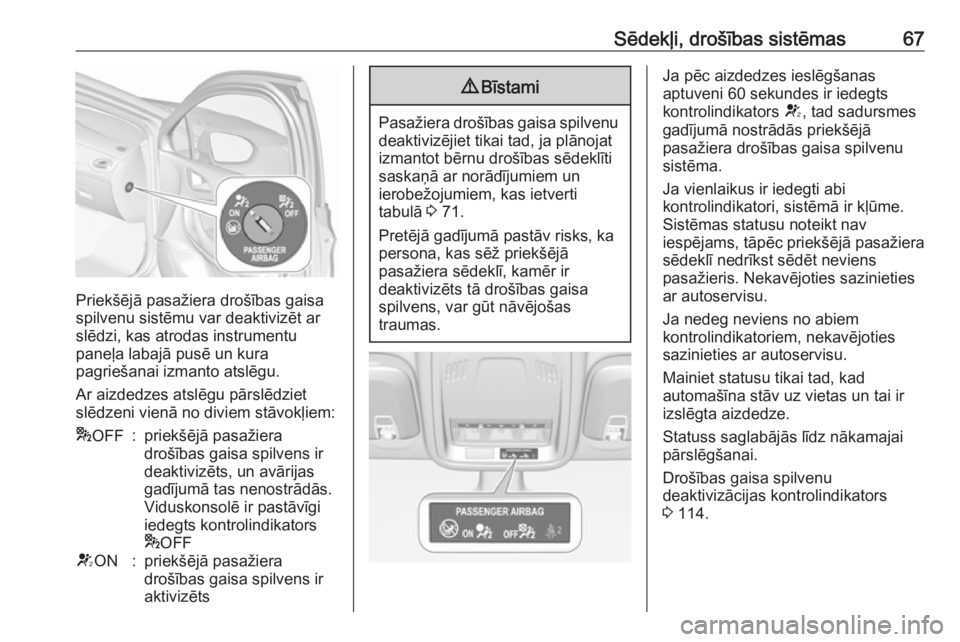

Priekšējā pasažiera drošības gaisa
spilvenu sistēmu var deaktivizēt ar
slēdzi, kas atrodas instrumentu
paneļa labajā pusē un kura
pagriešanai izmanto atslēgu.
Ar aizdedzes atslēgu pārslēdziet
slēdzeni vienā no diviem stāvokļiem:
* OFF:priekšējā pasažiera
drošības gaisa spilvens ir
deaktivizēts, un avārijas
gadījumā tas nenostrādās.
Viduskonsolē ir pastāvīgi
iedegts kontrolindikators
* OFFV ON:priekšējā pasažiera
drošības gaisa spilvens ir
aktivizēts9 Bīstami
Pasažiera drošības gaisa spilvenu
deaktivizējiet tikai tad, ja plānojat
izmantot bērnu drošības sēdeklīti
saskaņā ar norādījumiem un
ierobežojumiem, kas ietverti
tabulā 3 71.
Pretējā gadījumā pastāv risks, ka persona, kas sēž priekšējā
pasažiera sēdeklī, kamēr ir
deaktivizēts tā drošības gaisa
spilvens, var gūt nāvējošas
traumas.
Ja pēc aizdedzes ieslēgšanas
aptuveni 60 sekundes ir iedegts
kontrolindikators V, tad sadursmes
gadījumā nostrādās priekšējā
pasažiera drošības gaisa spilvenu
sistēma.
Ja vienlaikus ir iedegti abi
kontrolindikatori, sistēmā ir kļūme.
Sistēmas statusu noteikt nav
iespējams, tāpēc priekšējā pasažiera
sēdeklī nedrīkst sēdēt neviens
pasažieris. Nekavējoties sazinieties
ar autoservisu.
Ja nedeg neviens no abiem
kontrolindikatoriem, nekavējoties
sazinieties ar autoservisu.
Mainiet statusu tikai tad, kad
automašīna stāv uz vietas un tai ir
izslēgta aizdedze.
Statuss saglabājās līdz nākamajai
pārslēgšanai.
Drošības gaisa spilvenu
deaktivizācijas kontrolindikators
3 114.

86Bagāžas novietnes un glabāšanas nodalījumi

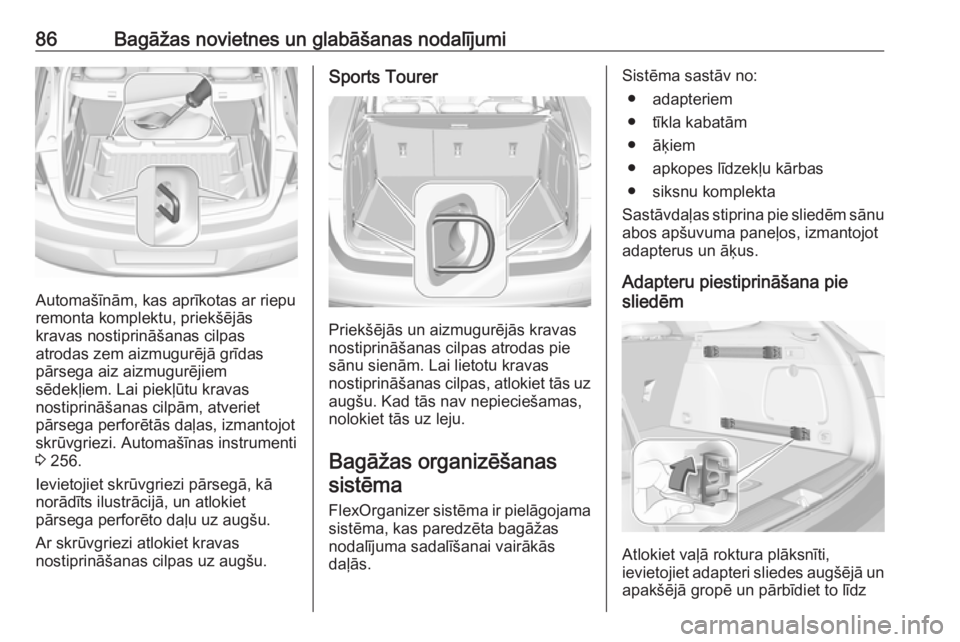

Automašīnām, kas aprīkotas ar riepu
remonta komplektu, priekšējās
kravas nostiprināšanas cilpas
atrodas zem aizmugurējā grīdas
pārsega aiz aizmugurējiem
sēdekļiem. Lai piekļūtu kravas
nostiprināšanas cilpām, atveriet
pārsega perforētās daļas, izmantojot
skrūvgriezi. Automašīnas instrumenti
3 256.
Ievietojiet skrūvgriezi pārsegā, kā
norādīts ilustrācijā, un atlokiet
pārsega perforēto daļu uz augšu.
Ar skrūvgriezi atlokiet kravas
nostiprināšanas cilpas uz augšu.
Sports Tourer
Priekšējās un aizmugurējās kravas
nostiprināšanas cilpas atrodas pie
sānu sienām. Lai lietotu kravas
nostiprināšanas cilpas, atlokiet tās uz augšu. Kad tās nav nepieciešamas,
nolokiet tās uz leju.
Bagāžas organizēšanas sistēma
FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās.
Sistēma sastāv no:
● adapteriem
● tīkla kabatām
● āķiem
● apkopes līdzekļu kārbas
● siksnu komplekta
Sastāvdaļas stiprina pie sliedēm sānu
abos apšuvuma paneļos, izmantojot
adapterus un āķus.
Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz

92Bagāžas novietnes un glabāšanas nodalījumiStiprināšanas punkti atroda
automašīnas virsbūvē katrā durvju
ailē.
Piestipriniet jumta bagāžnieku
saskaņā ar uzstādīšanas
norādījumiem, kurus saņēmāt kopā ar
jumta bagāžnieku.
Noņemiet jumta bagāžnieku, kad tas
netiek lietots.9 Brīdinājums
Sports Tourer
Jumta sliedes ir tikai stila elements, un tās nav paredzētas
kravas pārvadāšanai. Jumta
bagāžnieka vai citu piederumu
uzstādīšana nav atļauta.
Izmantojiet tikai norādītos
montāžas punktus durvju rāmjos.
Informācija par bagāžas
iekraušanu
● Smagi priekšmeti bagāžas nodalījumā jānovieto pie pašām
sēdekļu atzveltnēm.
Pārliecinieties, vai atzveltnes ir
kārtīgi nofiksētas, t.i., vai to sānos
pie atbloķēšanas svirām nav
redzamas sarkanās atzīmes. Ja
priekšmetus ir iespējams kraut
citu uz cita, smagākie priekšmeti jānovieto apakšā.
● Nostipriniet priekšmetus ar bagāžas nostiprināšanas
siksnām pie bagāžas
nostiprināšanas cilpām 3 85.
● Nodrošiniet nenostiprinātus priekšmetus bagāžas nodalījumā
pret slīdēšanu.
● Pārvadājot priekšmetus bagāžas
nodalījumā, aizmugurējo sēdekļuatzveltnes nedrīkst atrasties uz
priekšu sagāztā stāvoklī.
● Nekraujiet bagāžu augstāk par sēdekļu atzveltņu augšmalas
līmeni.
● Sports Tourer: kad bagāžas nodalījumā pārvadājat
priekšmetus, uzstādiet drošības
tīklu.
● Nenovietojiet nekādus priekšmetus uz bagāžas
nodalījuma pārsega, kā arī uz
instrumentu paneļa, un
nenosedziet sensoru, kas
atrodas instrumentu paneļa
virspusē.

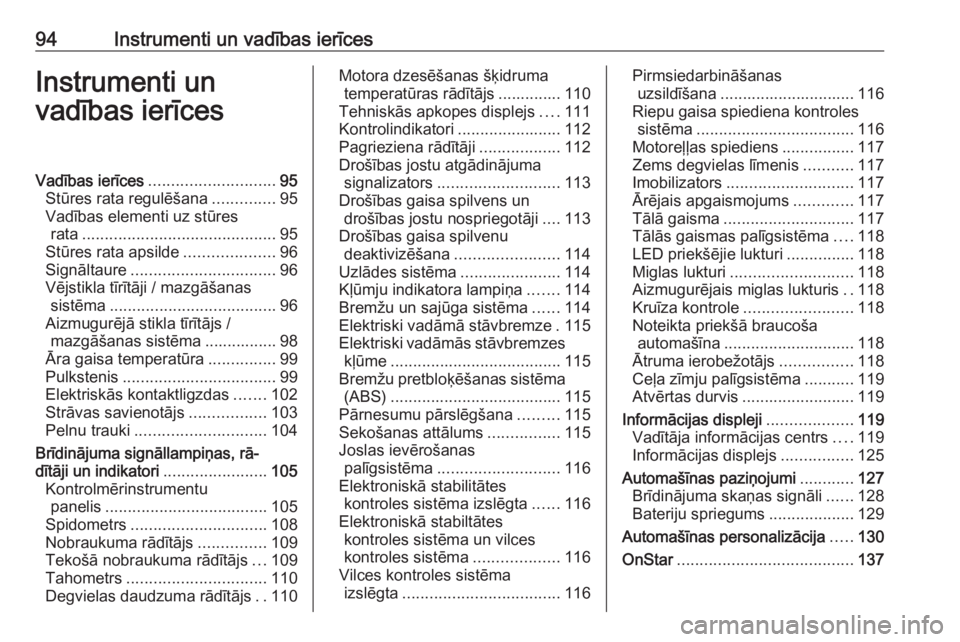

94Instrumenti un vadības ierīcesInstrumenti un
vadības ierīcesVadības ierīces ............................ 95
Stūres rata regulēšana ..............95
Vadības elementi uz stūres rata ........................................... 95
Stūres rata apsilde ....................96
Signāltaure ................................ 96
Vējstikla tīrītāji / mazgāšanas sistēma ..................................... 96
Aizmugurējā stikla tīrītājs / mazgāšanas sistēma ................ 98
Āra gaisa temperatūra ...............99
Pulkstenis .................................. 99
Elektriskās kontaktligzdas .......102
Strāvas savienotājs .................103
Pelnu trauki ............................. 104

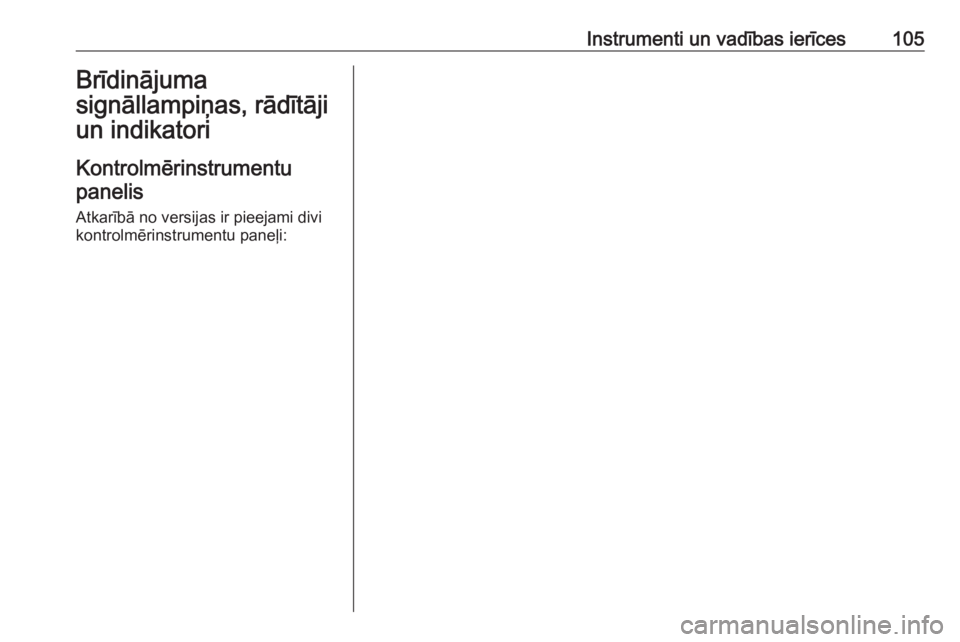

Brīdinājuma signāllampiņas, rā‐
dītāji un indikatori .......................105
Kontrolmērinstrumentu panelis .................................... 105
Spidometrs .............................. 108
Nobraukuma rādītājs ...............109
Tekošā nobraukuma rādītājs ...109
Tahometrs ............................... 110
Degvielas daudzuma rādītājs ..110Motora dzesēšanas šķidruma
temperatūras rādītājs .............. 110
Tehniskās apkopes displejs ....111
Kontrolindikatori .......................112
Pagrieziena rādītāji ..................112
Drošības jostu atgādinājuma signalizators ........................... 113
Drošības gaisa spilvens un drošības jostu nospriegotāji ....113
Drošības gaisa spilvenu deaktivizēšana ....................... 114
Uzlādes sistēma ......................114
Kļūmju indikatora lampiņa .......114
Bremžu un sajūga sistēma ......114
Elektriski vadāmā stāvbremze . 115
Elektriski vadāmās stāvbremzes kļūme ...................................... 115
Bremžu pretbloķēšanas sistēma (ABS) ...................................... 115
Pārnesumu pārslēgšana .........115
Sekošanas attālums ................115
Joslas ievērošanas palīgsistēma ........................... 116
Elektroniskā stabilitātes kontroles sistēma izslēgta ......116
Elektroniskā stabiltātes kontroles sistēma un vilces
kontroles sistēma ...................116
Vilces kontroles sistēma izslēgta ................................... 116Pirmsiedarbināšanas
uzsildīšana .............................. 116
Riepu gaisa spiediena kontroles sistēma ................................... 116
Motoreļļas spiediens ................117
Zems degvielas līmenis ...........117
Imobilizators ............................ 117
Ārējais apgaismojums .............117
Tālā gaisma ............................. 117
Tālās gaismas palīgsistēma ....118
LED priekšējie lukturi ...............118
Miglas lukturi ........................... 118
Aizmugurējais miglas lukturis ..118
Kruīza kontrole ........................ 118
Noteikta priekšā braucoša automašīna ............................. 118
Ātruma ierobežotājs ................118
Ceļa zīmju palīgsistēma ...........119
Atvērtas durvis ......................... 119
Informācijas displeji ...................119
Vadītāja informācijas centrs ....119
Informācijas displejs ................125
Automašīnas paziņojumi ............127
Brīdinājuma skaņas signāli ......128
Bateriju spriegums ...................129
Automašīnas personalizācija .....130
OnStar ....................................... 137

Instrumenti un vadības ierīces103Strāvas savienotājs
Strāvas savienotāju (PowerFlex Bar)
piestiprina instrumentu paneļa
drošinātāju kārbas vāciņam. Strāvas
savienotājam var pievienot smaržu
difuzoru (AirWellness) vai telefona
turētāju.
Plašāka informācija par telefona
turētāju ir pieejama informācijas un
izklaides sistēmas rokasgrāmatā.
Smaržu difuzors
1. Piestipriniet smaržu difuzoru strāvas savienotāja augšmalai (1)un pagrieziet to uz leju, lai
nofiksētu (2).
2. Nospiediet priekšējo taustiņu, lai aktivizētu vai deaktivizētu smaržu
difuzoru. Gaismas diode norāda
uz aktivizēšanu.
3. Lai noņemtu smaržu difuzoru, spiediet difuzoru uz leju un
pagrieziet atpakaļ.
4. Lai nomainītu smaržu plāksnīti, pagrieziet kasetni uz augšu un
noņemiet.

Instrumenti un vadības ierīces105Brīdinājuma
signāllampiņas, rādītāji
un indikatori
Kontrolmērinstrumentu panelis
Atkarībā no versijas ir pieejami divi
kontrolmērinstrumentu paneļi:
