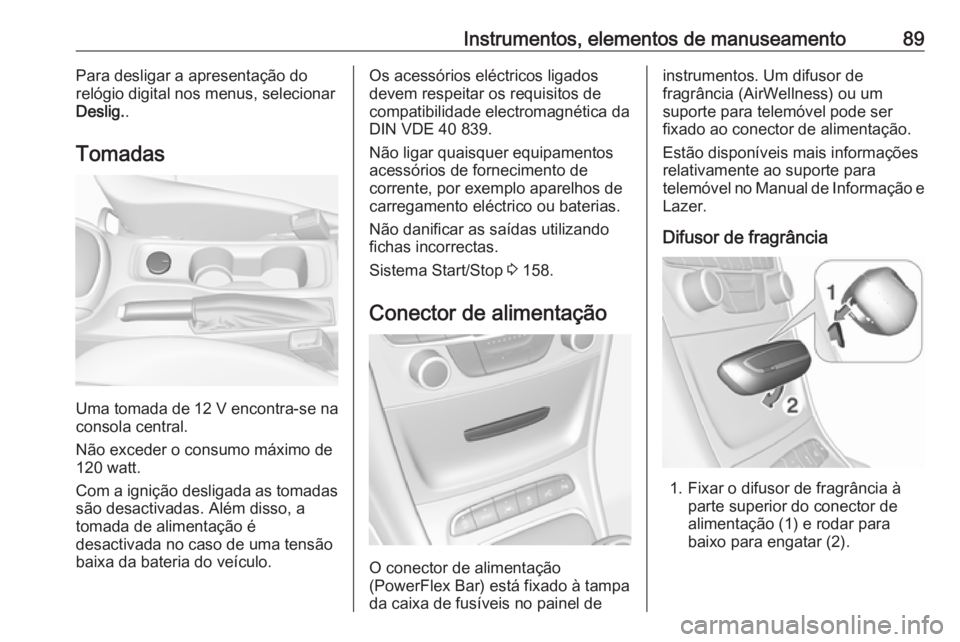

Instrumentos, elementos de manuseamento89Para desligar a apresentação do
relógio digital nos menus, selecionar Deslig. .
Tomadas
Uma tomada de 12 V encontra-se na
consola central.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada as tomadas são desactivadas. Além disso, a
tomada de alimentação é
desactivada no caso de uma tensão
baixa da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar as saídas utilizandofichas incorrectas.
Sistema Start/Stop 3 158.
Conector de alimentação
O conector de alimentação
(PowerFlex Bar) está fixado à tampa
da caixa de fusíveis no painel de
instrumentos. Um difusor de
fragrância (AirWellness) ou um
suporte para telemóvel pode ser
fixado ao conector de alimentação.
Estão disponíveis mais informações
relativamente ao suporte para
telemóvel no Manual de Informação e
Lazer.
Difusor de fragrância
1. Fixar o difusor de fragrância à parte superior do conector de
alimentação (1) e rodar para
baixo para engatar (2).

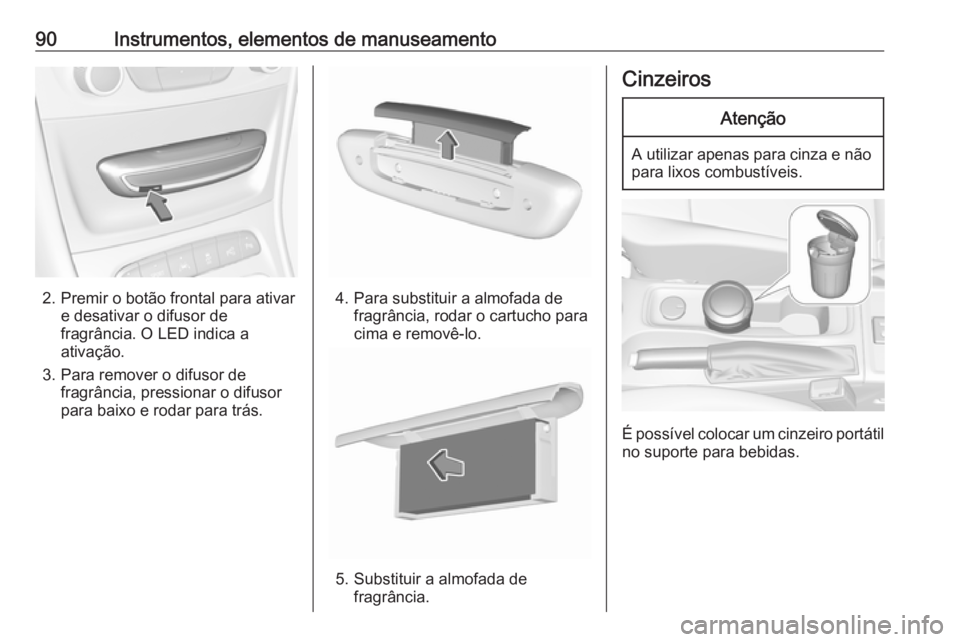

90Instrumentos, elementos de manuseamento
2. Premir o botão frontal para ativare desativar o difusor de
fragrância. O LED indica a
ativação.
3. Para remover o difusor de fragrância, pressionar o difusor
para baixo e rodar para trás.4. Para substituir a almofada de fragrância, rodar o cartucho para
cima e removê-lo.
5. Substituir a almofada de fragrância.
CinzeirosAtenção
A utilizar apenas para cinza e nãopara lixos combustíveis.
É possível colocar um cinzeiro portátil no suporte para bebidas.

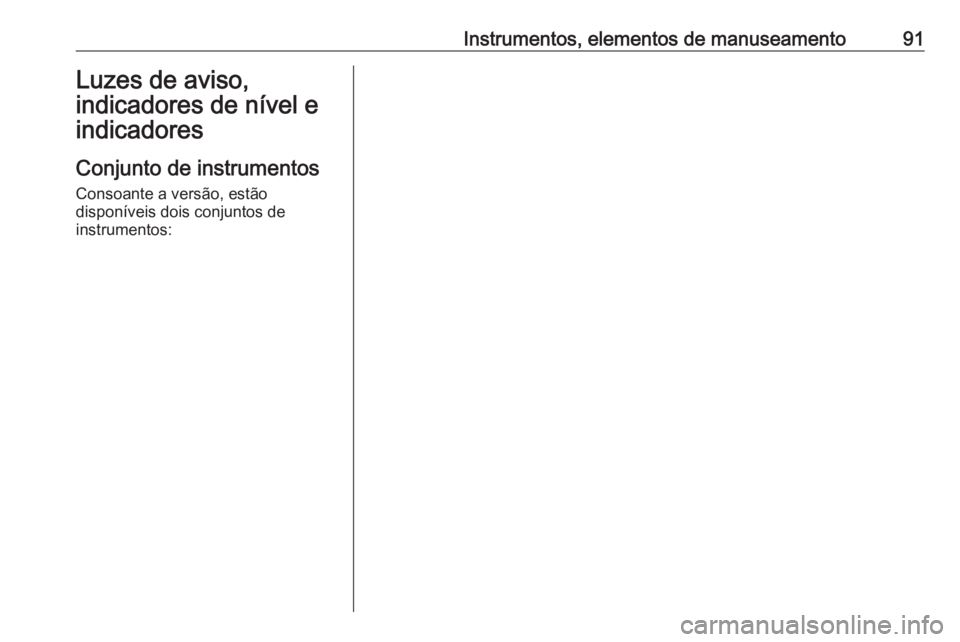

Instrumentos, elementos de manuseamento91Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Consoante a versão, estão
disponíveis dois conjuntos de
instrumentos:

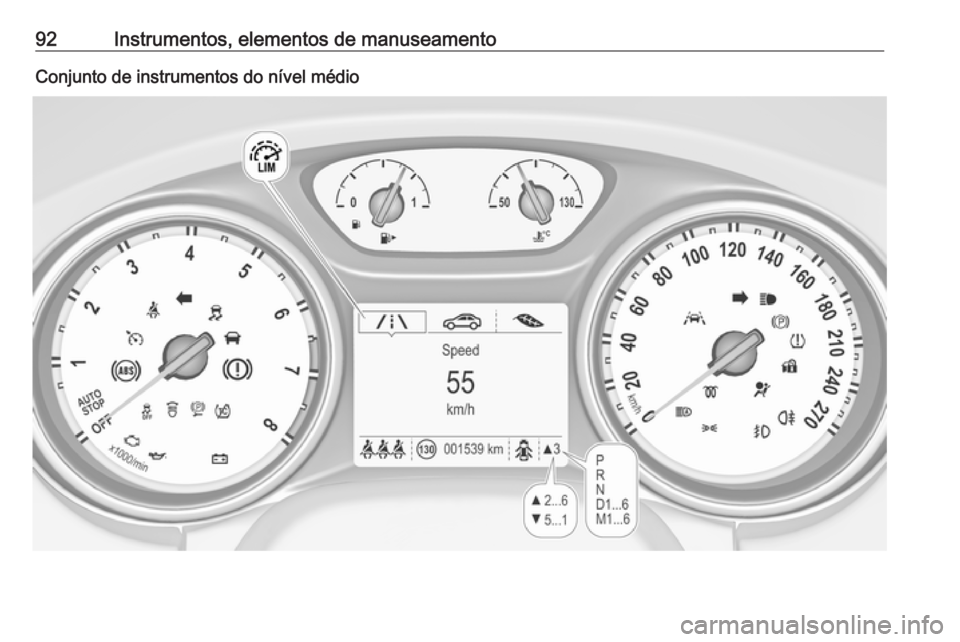

92Instrumentos, elementos de manuseamentoConjunto de instrumentos do nível médio

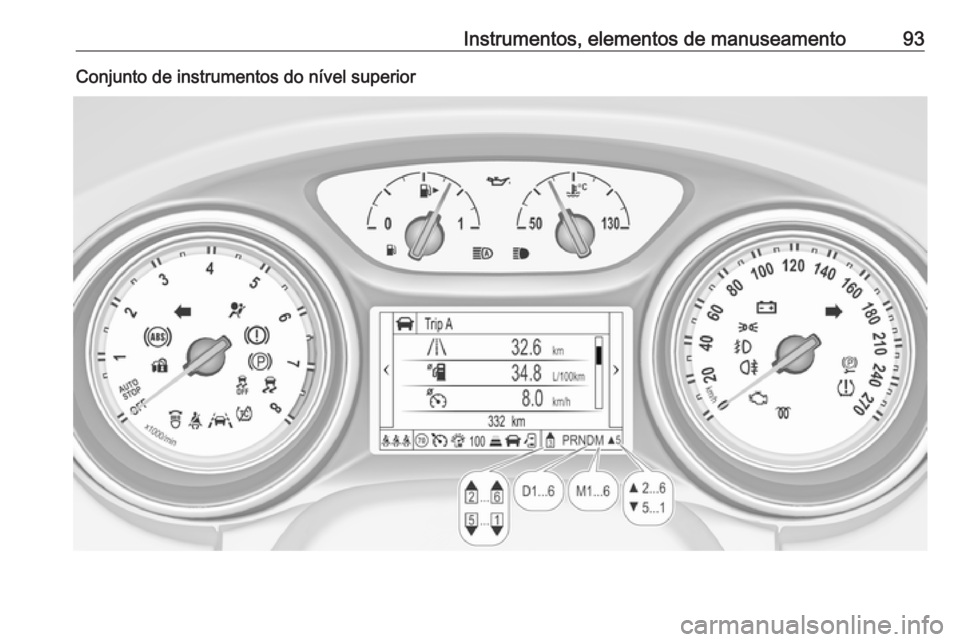

Instrumentos, elementos de manuseamento93Conjunto de instrumentos do nível superior

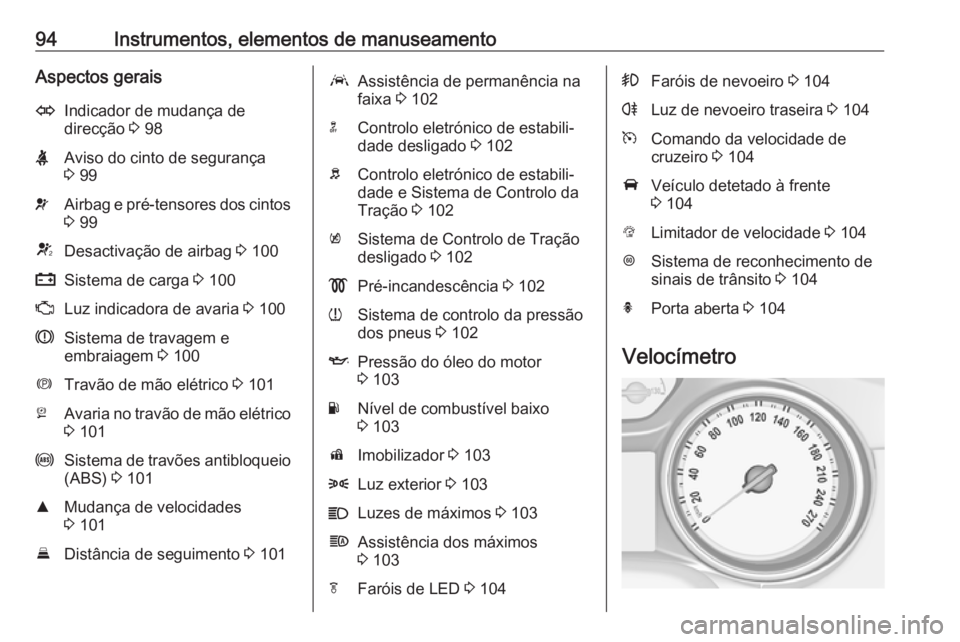

94Instrumentos, elementos de manuseamentoAspectos geraisOIndicador de mudança de
direcção 3 98XAviso do cinto de segurança
3 99vAirbag e pré-tensores dos cintos
3 99VDesactivação de airbag 3 100pSistema de carga 3 100ZLuz indicadora de avaria 3 100RSistema de travagem e
embraiagem 3 100mTravão de mão elétrico 3 101jAvaria no travão de mão elétrico
3 101uSistema de travões antibloqueio
(ABS) 3 101RMudança de velocidades
3 101EDistância de seguimento 3 101aAssistência de permanência na
faixa 3 102nControlo eletrónico de estabili‐
dade desligado 3 102bControlo eletrónico de estabili‐
dade e Sistema de Controlo da
Tração 3 102kSistema de Controlo de Tração
desligado 3 102!Pré-incandescência 3 102wSistema de controlo da pressão
dos pneus 3 102IPressão do óleo do motor
3 103YNível de combustível baixo
3 103dImobilizador 3 1038Luz exterior 3 103CLuzes de máximos 3 103fAssistência dos máximos
3 103fFaróis de LED 3 104>Faróis de nevoeiro 3 104rLuz de nevoeiro traseira 3 104mComando da velocidade de
cruzeiro 3 104AVeículo detetado à frente
3 104LLimitador de velocidade 3 104LSistema de reconhecimento de
sinais de trânsito 3 104hPorta aberta 3 104
Velocímetro

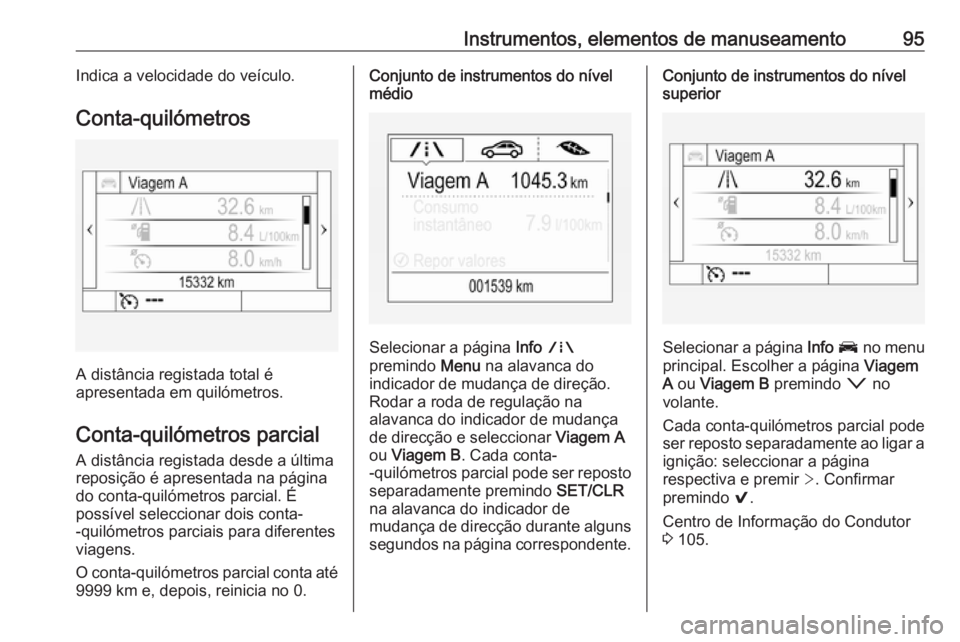

Instrumentos, elementos de manuseamento95Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial. É
possível seleccionar dois conta-
-quilómetros parciais para diferentes
viagens.
O conta-quilómetros parcial conta até 9999 km e, depois, reinicia no 0.
Conjunto de instrumentos do nível
médio
Selecionar a página Info ;
premindo Menu na alavanca do
indicador de mudança de direção.
Rodar a roda de regulação na
alavanca do indicador de mudança
de direcção e seleccionar Viagem A
ou Viagem B . Cada conta-
-quilómetros parcial pode ser reposto
separadamente premindo SET/CLR
na alavanca do indicador de
mudança de direcção durante alguns segundos na página correspondente.
Conjunto de instrumentos do nível
superior
Selecionar a página Info J no menu
principal. Escolher a página Viagem
A ou Viagem B premindo o no
volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.
Centro de Informação do Condutor
3 105.

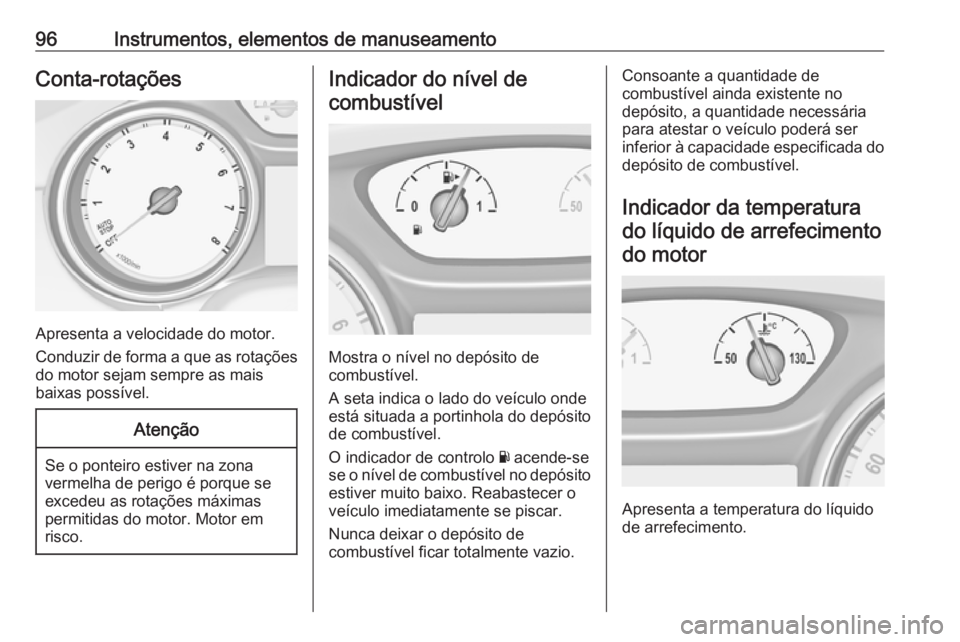

96Instrumentos, elementos de manuseamentoConta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível no depósito de
combustível.
A seta indica o lado do veículo onde
está situada a portinhola do depósito de combustível.
O indicador de controlo Y acende-se
se o nível de combustível no depósito estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do
depósito de combustível.
Indicador da temperatura do líquido de arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.

Instrumentos, elementos de manuseamento9750:temperatura de
funcionamento do motor
ainda não foi atingidaárea
central:temperatura normal de
funcionamento130:temperatura demasiado
elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de tempo de vida do óleodo motor informa quando deve ser
mudado o óleo e o filtro. Com base
nas condições de condução, o
intervalo a que o óleo do motor e filtro
devem ser mudados pode variar
consideravelmente.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 105.
No Visor médio, selecionar o menu
Definições premindo MENU na
alavanca do indicador de mudança de direção. Rodar a roda de
regulação para seleccionar a página
Remanescent duração do óleo .
No Visor superior, selecionar o menu
Info premindo p no volante. Premir
P para seleccionar a página
Remanescent duração do óleo .
A duração do tempo de vida restante do óleo é indicada em percentagem.

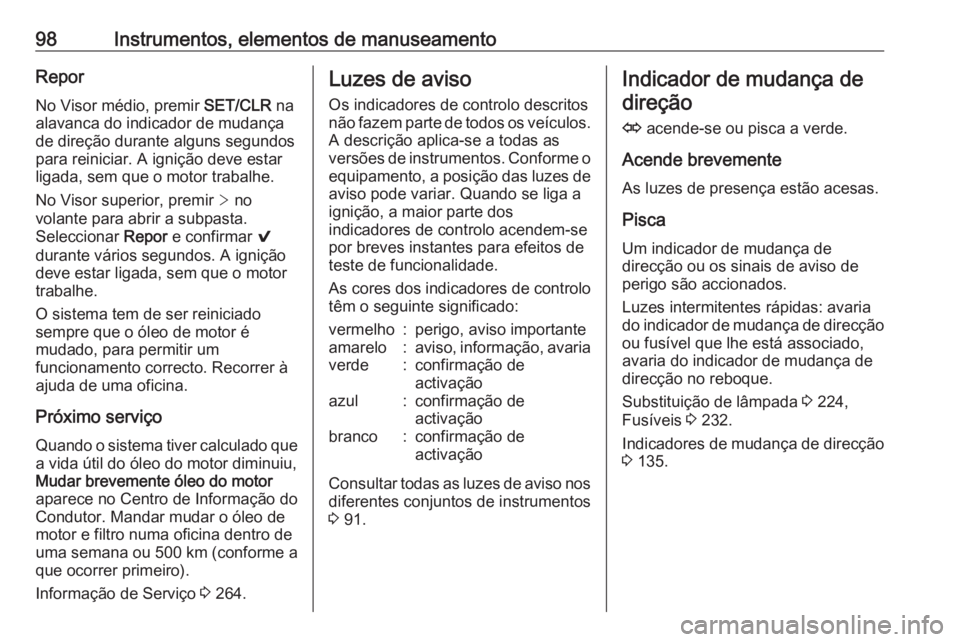

98Instrumentos, elementos de manuseamentoReporNo Visor médio, premir SET/CLR na
alavanca do indicador de mudança de direção durante alguns segundos
para reiniciar. A ignição deve estar
ligada, sem que o motor trabalhe.
No Visor superior, premir > no
volante para abrir a subpasta.
Seleccionar Repor e confirmar 9
durante vários segundos. A ignição
deve estar ligada, sem que o motor
trabalhe.
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir um
funcionamento correcto. Recorrer à
ajuda de uma oficina.
Próximo serviço Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e filtro numa oficina dentro de
uma semana ou 500 km (conforme a
que ocorrer primeiro).
Informação de Serviço 3 264.Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o
equipamento, a posição das luzes de
aviso pode variar. Quando se liga a ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:vermelho:perigo, aviso importanteamarelo:aviso, informação, avariaverde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activação
Consultar todas as luzes de aviso nos diferentes conjuntos de instrumentos
3 91.
Indicador de mudança de
direção
O acende-se ou pisca a verde.
Acende brevemente As luzes de presença estão acesas.
Pisca
Um indicador de mudança de
direcção ou os sinais de aviso de perigo são accionados.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 224,
Fusíveis 3 232.
Indicadores de mudança de direcção
3 135.
