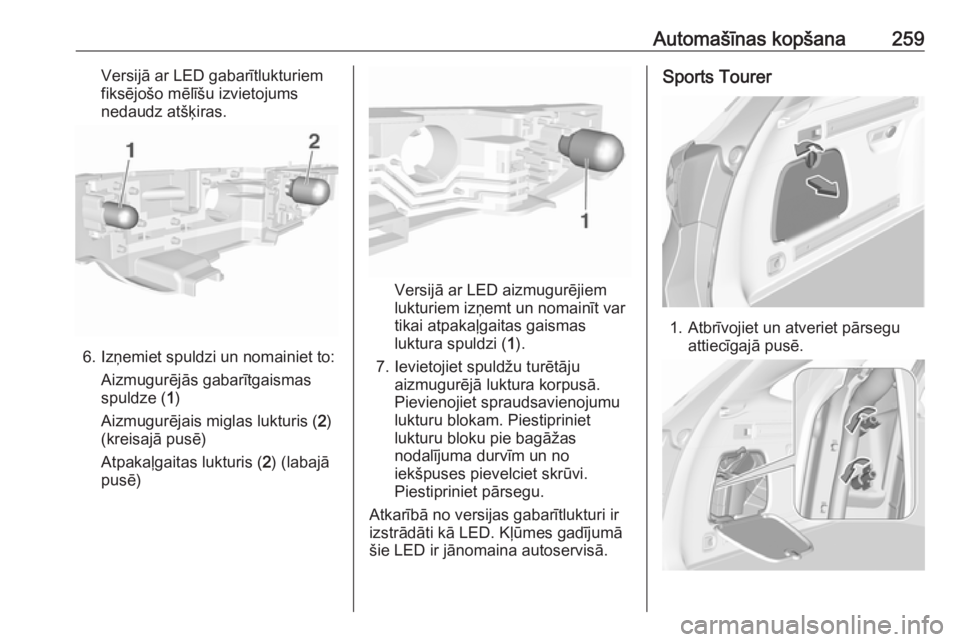

Automašīnas kopšana259Versijā ar LED gabarītlukturiem
fiksējošo mēlīšu izvietojums
nedaudz atšķiras.
6. Izņemiet spuldzi un nomainiet to:
Aizmugurējās gabarītgaismas
spuldze ( 1)
Aizmugurējais miglas lukturis ( 2)
(kreisajā pusē)
Atpakaļgaitas lukturis ( 2) (labajā
pusē)
Versijā ar LED aizmugurējiem
lukturiem izņemt un nomainīt var
tikai atpakaļgaitas gaismas luktura spuldzi ( 1).
7. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Pievienojiet spraudsavienojumu
lukturu blokam. Piestipriniet
lukturu bloku pie bagāžas
nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Sports Tourer
1. Atbrīvojiet un atveriet pārsegu attiecīgajā pusē.

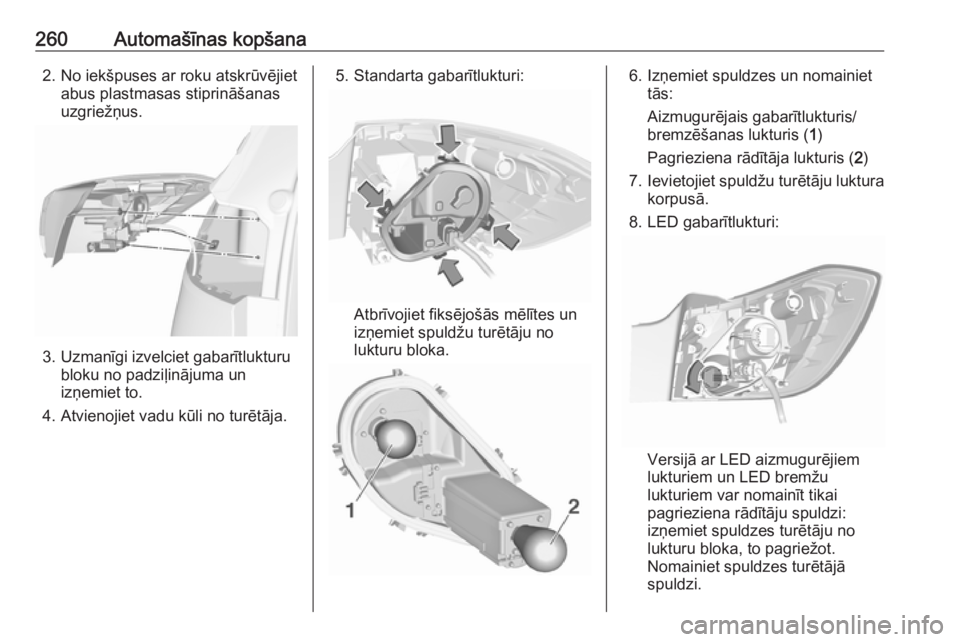

260Automašīnas kopšana2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājuma un
izņemiet to.
4. Atvienojiet vadu kūli no turētāja.
5. Standarta gabarītlukturi:
Atbrīvojiet fiksējošās mēlītes un
izņemiet spuldžu turētāju no lukturu bloka.
6. Izņemiet spuldzes un nomainiet tās:
Aizmugurējais gabarītlukturis/
bremzēšanas lukturis ( 1)
Pagrieziena rādītāja lukturis ( 2)
7. Ievietojiet spuldžu turētāju luktura
korpusā.
8. LED gabarītlukturi:
Versijā ar LED aizmugurējiem
lukturiem un LED bremžu
lukturiem var nomainīt tikai
pagrieziena rādītāju spuldzi:
izņemiet spuldzes turētāju no
lukturu bloka, to pagriežot. Nomainiet spuldzes turētājā
spuldzi.

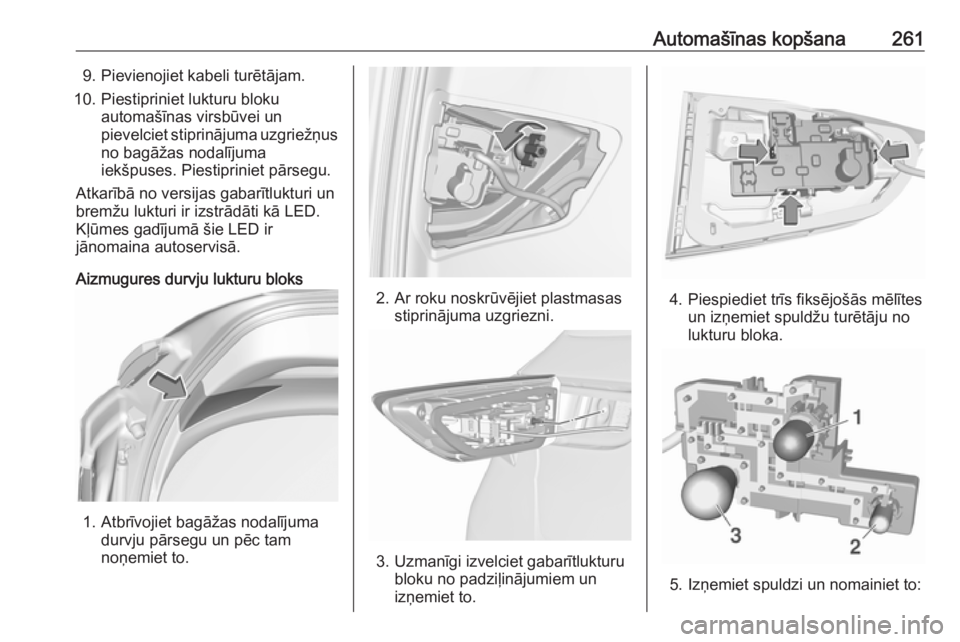

Automašīnas kopšana2619. Pievienojiet kabeli turētājam.
10. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi un
bremžu lukturi ir izstrādāti kā LED.
Kļūmes gadījumā šie LED ir
jānomaina autoservisā.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Piespiediet trīs fiksējošās mēlītes un izņemiet spuldžu turētāju no
lukturu bloka.
5. Izņemiet spuldzi un nomainiet to:

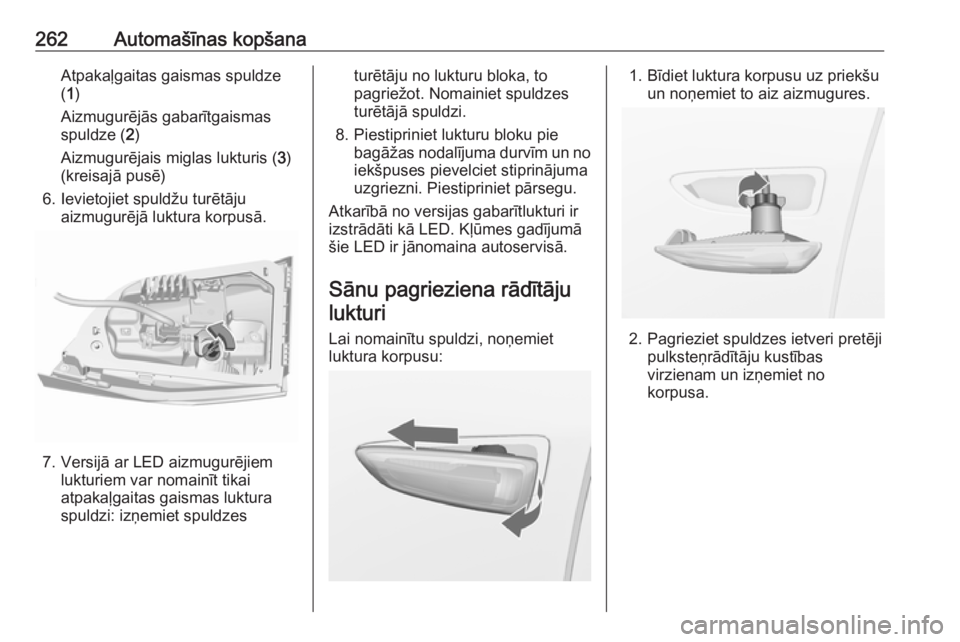

262Automašīnas kopšanaAtpakaļgaitas gaismas spuldze
( 1 )
Aizmugurējās gabarītgaismas
spuldze ( 2)
Aizmugurējais miglas lukturis ( 3)
(kreisajā pusē)
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
7. Versijā ar LED aizmugurējiemlukturiem var nomainīt tikai
atpakaļgaitas gaismas luktura
spuldzi: izņemiet spuldzes
turētāju no lukturu bloka, to
pagriežot. Nomainiet spuldzes
turētājā spuldzi.
8. Piestipriniet lukturu bloku pie bagāžas nodalījuma durvīm un no
iekšpuses pievelciet stiprinājuma
uzgriezni. Piestipriniet pārsegu.
Atkarībā no versijas gabarītlukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Sānu pagrieziena rādītājulukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:1. Bīdiet luktura korpusu uz priekšu un noņemiet to aiz aizmugures.
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

Automašīnas kopšana263

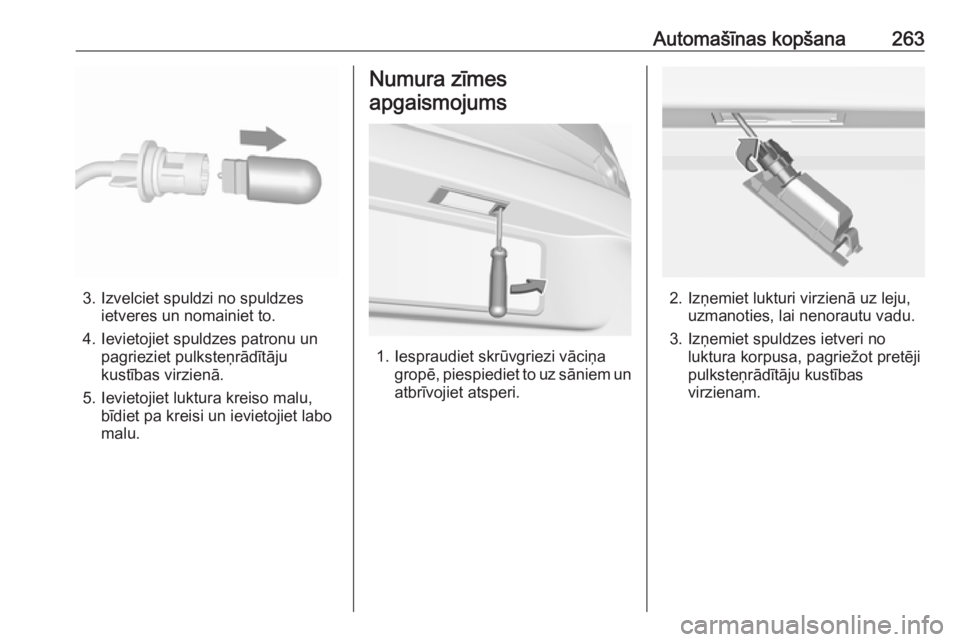

3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri no luktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības
virzienam.

264Automašīnas kopšana
4. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Dažām versijām ir LED numura zīmes apgaismojums. Ja LED lukturi ir
bojāti, palūdziet autoservisa
darbiniekiem tos nomainīt.
Salona apgaismojums
Tālāk norādīto spuldžu nomaiņu
uzticiet autoservisam:
● iekāpšanas apgaismojuma lampa, lasāmlampiņas
● bagāžas nodalījuma apgaismojums
● instrumentu paneļa apgaismojumsElektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
● bagāžas nodalījumu
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

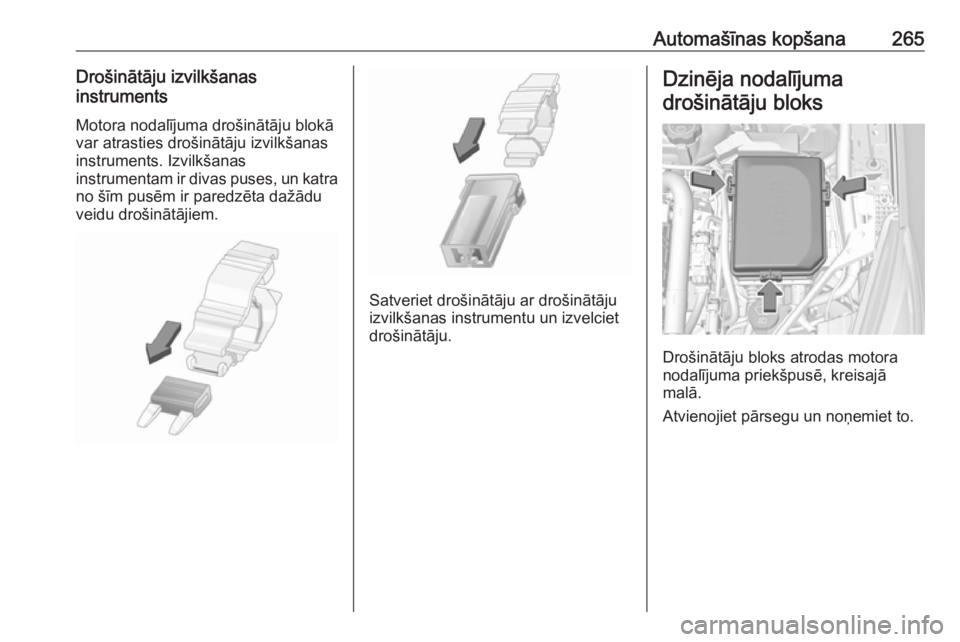

Automašīnas kopšana265Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments. Izvilkšanas
instrumentam ir divas puses, un katra
no šīm pusēm ir paredzēta dažādu
veidu drošinātājiem.
Satveriet drošinātāju ar drošinātāju
izvilkšanas instrumentu un izvelciet
drošinātāju.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

266Automašīnas kopšanaNr.Elektriskā ķēde1Starteris2Starteris3Izplūdes gāzu sensors4Motora vadības modulis5Dzinēja funkcijas / Aeroshutter6Pārnesumkārbas vadības
modulis7Turpgaitas sadursmes brīdinā‐
juma sistēma/adaptīvā kruīza
kontrole8Motora vadības modulis9Klimata kontroles sistēma10Dīzeļdzinēja izplūdes sistēma11Bagāžas nodalījuma durvju
aizslēgšanas sistēma/transmi‐
sija12Sēdekļa gurnu masāžas funkcija13Papildu elektriskais dzesēšanas
šķidruma sūknis14Dīzeļdzinēja izplūdes sistēma15Izplūdes gāzu sensors16Degvielas iesmidzināšana17Degvielas iesmidzināšanaNr.Elektriskā ķēde18Dīzeļdzinēja izplūdes sistēma19Dīzeļdzinēja izplūdes sistēma20–21–22ABS23Apskalotāja sistēma vējstiklam
un aizmugurējam logam24Priekšējo lukturu apskalotājs25Dīzeļdegvielas sildītājs26Pārnesumkārbas vadības
modulis27Bagāžas nodalījuma durvju elek‐ triskās vadības modulis28–29Aizmugurējā stikla apsilde30Spoguļu atkausēšana31Pretaizdzīšanas signalizācijas
modulis32Līdzstrāvas pārveidotājs/LED
displejs/elektriskais sildītājs/
klimata kontroles sistēma/kvēl‐
sveču kontrollers33Pretaizdzīšanas signalizācijas
signāltaure

Automašīnas kopšana267Nr.Elektriskā ķēde34Signāltaure35Elektriskā kontaktligzda
bagāžas nodalījumā36Labais tālās gaismas lukturis
(halogēnu) / labais tuvās
gaismas lukturis (LED)37Kreisās puses tālā gaisma (halo‐
gēnu)38LED priekšējais lukturis /
priekšējo lukturu gaismas kūļa
augstuma automātiska regulē‐
šana39Priekšējie miglas lukturi40Centrālais vārtejas modulis41Ūdens degvielā sensors / ūdens sūknis42Priekšējo lukturu gaismas kūļa
augstuma manuālā regulēšana43Degvielas sūknis44Atpakaļskata kamera/salona
atpakaļskata spogulis/piekabes
modulisNr.Elektriskā ķēde45LED kreisais priekšējais
lukturis / kreisā priekšējā luktura
gaismas kūļa augstuma automā‐ tiska regulēšana46Kontrolmērinstrumentu panelis47Stūres statņa bloķētājs48Aizmugurējā stikla tīrītājs49Ārējie atpakaļskata spoguļi50LED labais priekšējais lukturis /
labā priekšējā luktura gaismas
kūļa augstuma automātiska
regulēšana51Kreisais tuvās gaismas lukturis
(LED)52Dzinēja vadības modulis / pārne‐
sumkārbas vadības modulis53Dīzeļdzinēja izplūdes sistēma54Vējstikla tīrītāji55Aizmugurējā sēdekļa elektriska
nolocīšana56–57–
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.

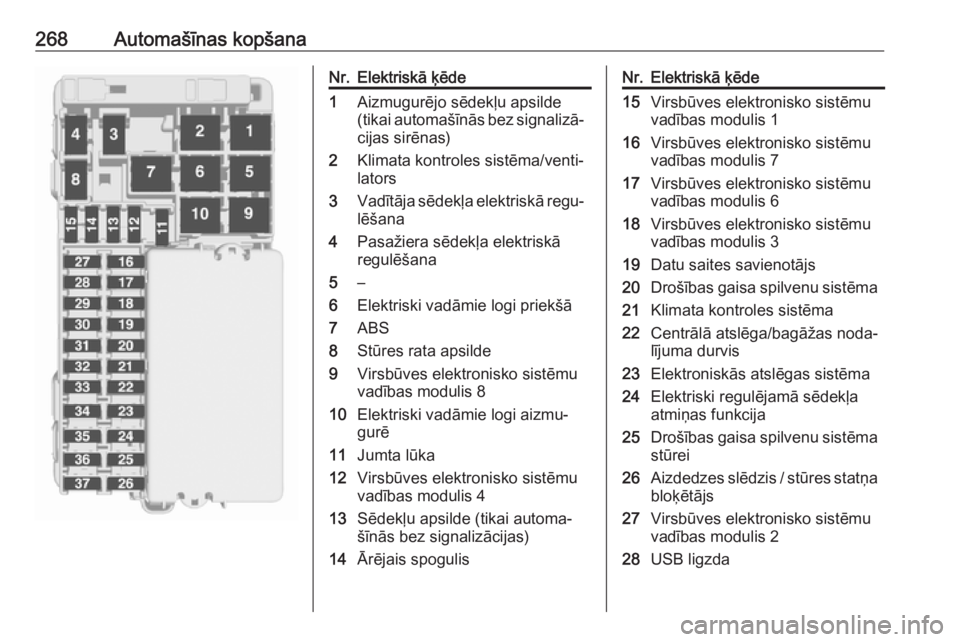

Instrumentu paneļa drošības bloks
Drošinātāju bloks atrodas aiz
pārsega.
Velciet pārsegu kreisajā pusē, lai to
noņemtu.

268Automašīnas kopšanaNr.Elektriskā ķēde1Aizmugurējo sēdekļu apsilde
(tikai automašīnās bez signalizā‐
cijas sirēnas)2Klimata kontroles sistēma/venti‐
lators3Vadītāja sēdekļa elektriskā regu‐
lēšana4Pasažiera sēdekļa elektriskā
regulēšana5–6Elektriski vadāmie logi priekšā7ABS8Stūres rata apsilde9Virsbūves elektronisko sistēmu
vadības modulis 810Elektriski vadāmie logi aizmu‐
gurē11Jumta lūka12Virsbūves elektronisko sistēmu
vadības modulis 413Sēdekļu apsilde (tikai automa‐
šīnās bez signalizācijas)14Ārējais spogulisNr.Elektriskā ķēde15Virsbūves elektronisko sistēmu
vadības modulis 116Virsbūves elektronisko sistēmu
vadības modulis 717Virsbūves elektronisko sistēmu
vadības modulis 618Virsbūves elektronisko sistēmu
vadības modulis 319Datu saites savienotājs20Drošības gaisa spilvenu sistēma21Klimata kontroles sistēma22Centrālā atslēga/bagāžas noda‐
lījuma durvis23Elektroniskās atslēgas sistēma24Elektriski regulējamā sēdekļa
atmiņas funkcija25Drošības gaisa spilvenu sistēma
stūrei26Aizdedzes slēdzis / stūres statņa bloķētājs27Virsbūves elektronisko sistēmu
vadības modulis 228USB ligzda
