OPEL ASTRA K 2020 Uporabniški priročnik

Sedeži in varnostni sistemi69Mesta namestitve otroškega sedeža
Dovoljeni načini zapenjanja otroškega varnostnega sedeža s tritočkovnim varnostnim pasom
Težnostni razred
Na sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem
sredinskem sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineSkupina 0: do 10 kgXU 1, 2U/L 3USkupina 0+: do 13 kgXU1, 2U/L 3USkupina I: 9 do 18 kgXU1, 2U/L 3, 4U4Skupina II: 15 do 25 kgU1, 2XU/L 3, 4U4Skupina III: 22 do 36 kgU1, 2XU/L 3, 4U4U:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomL:primeren za določene otroške varnostne sedeže kategorij "posebno vozilo", "omejeno" ali "poluniverzalno". Otroški
varnostni sedež mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu1:sedež pomaknite naprej, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni passpeljan naprej od zgornje sidrne točke2:sedež pomaknite navzgor, koliko je potrebno, in nastavite naslonjalo v ustrezen navpični položaj, da je varnostni pas
zategnjen na strani zaskočnika3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite

70Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža z držali ISOFIX
Težnostni razredVelikostni
razredVpetje
Na sovoznikovem sedežu
Na zadnjih
stranskih sedežihNa zadnjem
sredinskem
sedežu
vklopljene
varnostne
blazineizklopljene
varnostne
blazineSkupina 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XSkupina 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XSkupina I: 9 do 18 kgDISO/R2XXIL 3, 4XCISO/R3XXIL3, 4XBISO/F2XXIL, IUF 3, 4XB1ISO/F2XXXIL, IUF3, 4XAISO/F3XXIL, IUF3, 4XSkupina II: 15 do 25 kgXXIL3, 4XSkupina III: 22 do 36 kgXXIL 3, 4X

Sedeži in varnostni sistemi71IL:ustrezen za posamezna varovala ISOFIX kategorije "posebno vozilo", "omejeno" ali "pol-univerzalno". VarovaloISOFIX mora biti odobreno za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu ni dovoljena1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je
varnostni pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kgF- ISO/L1:levi, bočno usmerjen otroški varnostni sedež (prenosna košara)G - ISO/L2:desni, bočno usmerjen otroški varnostni sedež (prenosna košara)

72Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža z oznako i-size z držali ISOFIXNa sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem sredinskem
sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineotroški
varnostni
sedeži z
oznako i-sizeXXi - UXi - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže z oznako i-sizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže z oznako i-size

Prostori za spravljanje73Prostori za
spravljanjeProstori za spravljanje .................73
Sovoznikov predal .....................73
Držala za pijačo .........................73
Sprednji shranjevalni prostori ....74
Prostor za spravljanje v naslonu za roko ...................................... 74
Prtljažnik ...................................... 75
Prekrivalo tovornega prostora ...81
Pokrov podtalnega prostora za spravljanje zadaj ....................... 83
Pritrdilna ušesca ........................83
Sistem urejanja prtljage .............84
Varnostna mreža .......................86
Opozorilni trikotnik .....................88
Pribor za prvo pomoč ................88
Sistem strešnega prtljažnika ........89
Strešni prtljažnik ........................89
Informacije o natovarjanju ...........90Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kovance in adapterjem za zaklepanje kolesnih matic.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.
Ilustracije prikazujejo različne
izvedbe.

74Prostori za spravljanje
Odvisno od izvedenke so držala za
pijačo pod pokrovom v sredinski
kozoli. Potisnite pokrov nazaj.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Kombinirani prostor za spravljanje in
za odlaganje mobilne naprave je v
sredinski konzoli armaturne plošče.
Prostor za spravljanje vnaslonu za roko
Prostor za spravljanje pod
naslonom za roko
Pritisnite gumb za preklop naslona za
roko navzgor. Naslon za roko mora
biti v skrajnem zadnjem položaju.

Prostori za spravljanje75Prtljažnik
Odvisno od opreme je lahko
naslonjalo zadnje klopi razdeljeno na
dva ali tri dele. Vse dele lahko
poklopite navzdol.
Preden zložite naslonjala zadnjih
sedežev, po potrebi izvedite naslednji postope:
● 5-vratna izvedba: odstranite prekrivalo tovornega prostora
3 81.
● Sports Tourer: odstranite senčni rolo 3 81.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 47.
● Odstranite vzglavnike zadnjih sedežev, da bodo naslonjala
popolnoma naslonjena na
blazine sedežev 3 47.Razširitev prtljažnika (dvodelno
naslonjalo zadnjega sedeža), 5-
vratna izvedba
● Varnostna pasova zunanjih sedežev napeljite skozi stranski
vodili, da ju po nesreči ne
poškodujete. Pri preklapljanju
sedežnih naslonjal, potegnite z njimi skupaj tudi varnostne
pasove.
● Potegnite vzvod na eni ali obeh zunanjih straneh in spustite
naslonjalo na sedež.
● Vzemite varnostni pas iz vodila
sedežnega naslonjala in ga
namestite za držalo, kot je
prikazano na sliki.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.

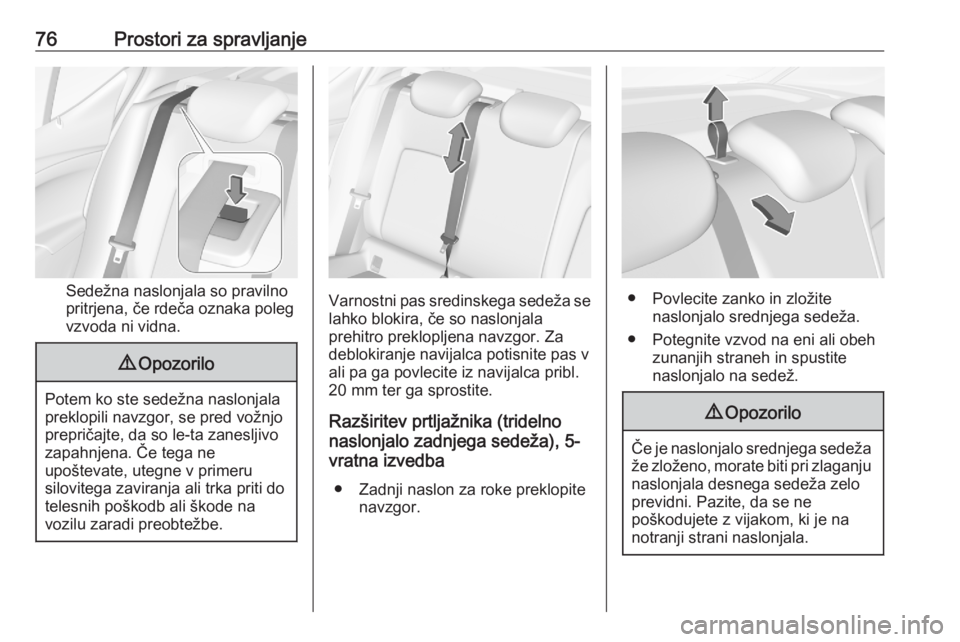

76Prostori za spravljanje
Sedežna naslonjala so pravilno
pritrjena, če rdeča oznaka poleg
vzvoda ni vidna.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Razširitev prtljažnika (tridelno
naslonjalo zadnjega sedeža), 5-
vratna izvedba
● Zadnji naslon za roke preklopite navzgor.● Povlecite zanko in zložitenaslonjalo srednjega sedeža.
● Potegnite vzvod na eni ali obeh zunanjih straneh in spustite
naslonjalo na sedež.
9 Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.

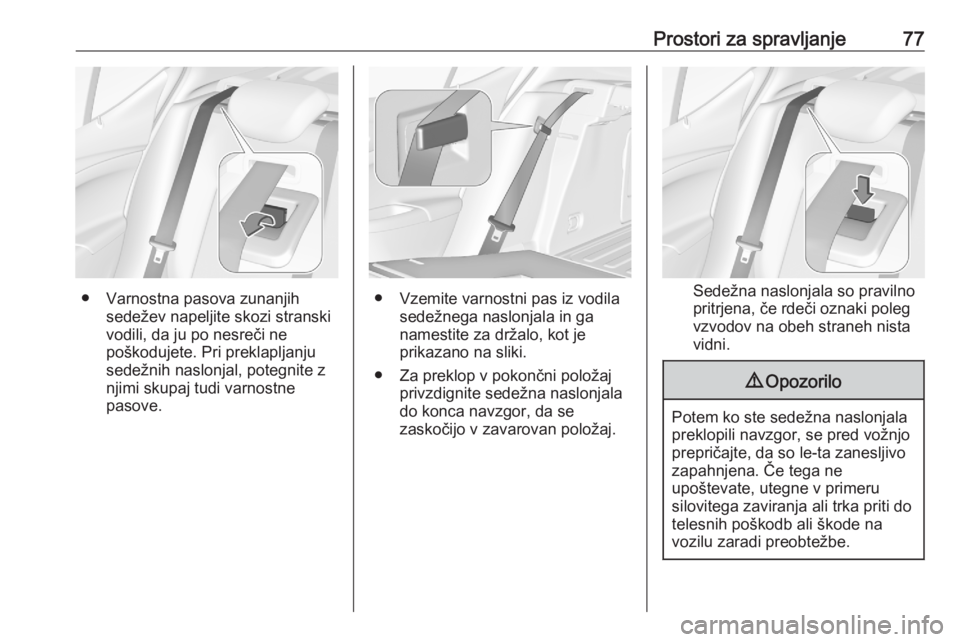

Prostori za spravljanje77
● Varnostna pasova zunanjihsedežev napeljite skozi stranski
vodili, da ju po nesreči ne
poškodujete. Pri preklapljanju
sedežnih naslonjal, potegnite z njimi skupaj tudi varnostne
pasove.● Vzemite varnostni pas iz vodila sedežnega naslonjala in ga
namestite za držalo, kot je
prikazano na sliki.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.Sedežna naslonjala so pravilno
pritrjena, če rdeči oznaki poleg
vzvodov na obeh straneh nista
vidni.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.

78Prostori za spravljanje
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Razširitev prtljažnika (dvodelno
naslonjalo zadnjega sedeža),
izvedba Sports Tourer
● Zaporni ploščici zunanjih varnostnih pasov vstavite v
stransko držalo, da pasove
zavarujete pred poškodbami.
● Potegnite vzvod na eni ali obeh zunanjih straneh in spustite
naslonjalo na sedež.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.
