Page 41 of 145
Urządzenia zewnętrzne41
Aktywacja funkcji udostępnianiapołączenia internetowego
(tethering) w smartfonie
Uaktywnić funkcje Tethering i
Bluetooth w smartfonie (skorzystać z
instrukcji obsługi smartfonu).
Uwaga
Funkcję udostępniania połączenia
internetowego należy
skonfigurować prawidłowo dla
danego operatora sieci.
Podłączyć smartfon do systemu
audio-nawigacyjnego przez
Bluetooth 3 69.
Tworzenie nowego konta
Nacisnąć przycisk ; a następnie
wybrać ikonę Aplikacje, aby
wyświetlić ekran powitalny.
Aby utworzyć nowe konto, wybrać
odpowiedni przycisk ekranowy na dole ekranu. Wyświetlą się ekrany
kolejnych etapów konfiguracji.
Najpierw wyświetla się lista
wszystkich telefonów sparowanych z
systemem. Wybrać telefon, przezktóry zostanie nawiązane połączenie
internetowe ze sklepem z
aplikacjami.
Następnie wyświetla się klawiatura
do wpisania adresu email.
Wprowadzić swój adres email.
W menu, które wyświetli się w
następnej kolejności, należy ustawić
kod PIN. Wybrać pole wprowadzania
nowego kodu PIN. Wyświetla się
klawiatura. Wybrać żądane cyfry. Aby potwierdzić kod PIN, wybrać pole
potwierdzenia nowego kodu PIN.
Ponownie wyświetli się klawiatura.
Ponownie wprowadzić kod PIN.
Potwierdzić wprowadzenie.
Wyświetli się menu wyboru kraju.
Przewinąć listę i wybrać żądany kraj.
Na zakończenie wyświetlą się
informacje o polityce prywatności
sklepu z aplikacjami. Wybrać przycisk
ekranowy Wyrażam zgodę , aby
utworzyć konto.
Wyświetla się główne menu aplikacji.Instalowanie nowych aplikacji
Nacisnąć przycisk ; a następnie
wybrać ikonę Aplikacje, aby
wyświetlić menu główne aplikacji.
Wybrać przycisk ekranowy Aplikacje
na dole ekranu, aby wyświetlić menu
aplikacji.
Wszystkie
Aby wyświetlić listę wszystkich
dostępnych aplikacji, wybrać przycisk
ekranowy Aplikacje na dole ekranu.
Przewinąć listę i wybrać żądaną
aplikację. Wyświetla się podmenu ze
szczegółowymi informacjami o
odpowiedniej aplikacji.
Aby zainstalować aplikację w
systemie audio-nawigacyjnym,
wybrać przycisk ekranowy Instaluj na
dole ekranu. Aplikacja zostaje
zainstalowana.
Po zakończeniu instalacji, przycisk ekranowy Instaluj zmienia się na
Uruchom .
Page 42 of 145
42Urządzenia zewnętrzne
Uwaga
Aplikacje zainstalowane w systemie
audio-nawigacyjnym wyświetlają się
na stronach głównych w postaci
ikon.
o
Aby wyszukać określoną aplikacje,
wybrać przycisk ekranowy o.
Wyświetla się klawiatura.
Wprowadzić nazwę wyszukiwania. Wyświetli się lista wszystkich aplikacji
spełniających kryterium szukanej
nazwy.
Wybrać żądaną aplikację. Wyświetla
się podmenu ze szczegółowymi
informacjami o odpowiedniej
aplikacji.
Aby zainstalować aplikację w
systemie audio-nawigacyjnym,
wybrać przycisk ekranowy Instaluj na
dole ekranu. Aplikacja zostaje
zainstalowana.
Po zakończeniu instalacji, przycisk ekranowy Instaluj zmienia się na
Uruchom .Uwaga
Aplikacje zainstalowane w systemie
audio-nawigacyjnym wyświetlają się
na stronach głównych w postaci ikon.
Moje aplikacje
Nacisnąć przycisk ; a następnie
wybrać ikonę Aplikacje, aby
wyświetlić menu główne aplikacji.
Wybrać przycisk ekranowy Aplikacje
na dole ekranu, aby wyświetlić menu aplikacji.
Aby wyświetlić listę wszystkich
aplikacji zainstalowanych w
systemie, wybrać przycisk ekranowy
Moje aplikacje na dole ekranu.
Wybrać żądane opcje np.
uruchomienie lub usunięcie aplikacji.
Ustawienia
Menu ustawień zapewnia opcje
zarządzania kontami.
Nacisnąć przycisk ; a następnie
wybrać ikonę Aplikacje, aby
wyświetlić menu główne aplikacji.Wybrać przycisk ekranowy
Ustawienia na dole ekranu, aby
wyświetlić odpowiednie podmenu.
Wyregulować ustawienia stosownie
do potrzeb.
Page 43 of 145
Nawigacja43NawigacjaInformacje ogólne........................43
Obsługa ....................................... 44
Wprowadzanie punktu
docelowego .................................. 48
Prowadzenie po trasie .................58Informacje ogólne
Aplikacja nawigacyjna niezawodnie
poprowadzi kierowcę do celu bez
potrzeby korzystania z
nieporęcznych map.
W obliczeniach trasy uwzględniana
jest aktualna sytuacja na drodze. W
tym celu system audio-nawigacyjny
odbiera komunikaty drogowe RDS-
TMC, jeśli są dostępne na danym
obszarze.
Aplikacja nawigacyjna nie może
jednak wziąć pod uwagę wypadków
drogowych, zmian przepisów /
oznakowania dróg, które nastąpiły
niedawno, lub też niebezpieczeństw
bądź problemów występujących
nagle (np. prace drogowe).Przestroga
Stosowanie systemu
nawigacyjnego nie zwalnia
kierowcy z odpowiedzialności
prawidłowego, czujnego
zachowania, jako uczestnika
ruchu drogowego. Należy zawsze
postępować zgodnie ze
stosownymi przepisami ruchu
drogowego. Jeśli instrukcje
systemu nawigacyjnego są
sprzeczne z przepisami ruchu
drogowego, zawsze mają
zastosowanie przepisy.
Działanie aplikacji nawigacyjnej
Pozycja i ruch pojazdu wykrywane są
przez aplikację nawigacyjną przy
użyciu czujników. Przejechany
dystans jest obliczany na podstawie
sygnału z prędkościomierza a zmiany kierunku jazdy na łukach są
wykrywane przez żyroskop. Pozycja
określana jest przez satelity GPS
(Globalnego Systemu Ustalania
Pozycji).
Poprzez porównanie sygnałów z
czujników z mapami cyfrowymi
możliwe jest określenie pozycji z
dokładnością do ok. 10 m.
System działa również w sytuacji słabego sygnału GPS, zmniejsza się
jednak wówczas dokładność
ustalania pozycji.
Page 44 of 145
44Nawigacja
Po wprowadzeniu adresu punktu
docelowego lub POI (najbliższa
stacja benzynowa, hotel itp.)
obliczana jest trasa z bieżącej
lokalizacji do wybranego punktu
docelowego.
Prowadzenie po trasie odbywa się za
pomocą poleceń głosowych i strzałki
kierunkowej, a także z pomocą
kolorowej mapy poglądowej.
Obsługa Informacje pokazywane na
wyświetlaczu mapy Aby wyświetlić mapę obszaru wokół
bieżącej lokalizacji, można
opcjonalnie:
■ Nacisnąć przycisk NAVI.
■ Nacisnąć przycisk ; a następnie
wybrać ikonę Nawigacja.Prowadzenie po trasie nie jest
włączone
Jeżeli prowadzenie po trasie nie jest
aktywne, wyświetla się następująca
informacja:
■ W górnym wierszu: informacje o aktualnie aktywnym źródle sygnału
audio i godzina.
■ Poniżej górnego wiersza: symbol GPS .
■ W górnym lewym rogu: kompas wskazujący północ.
■ Widok mapy obszaru otaczającego
aktualną pozycję.
■ Bieżąca pozycja: oznaczona czerwonym trójkątem w szarym
kółku.
■ Interesujące miejsca (POI), np. oznaczone odpowiednimi
symbolami stacje benzynowe,
parkingi lub restauracje (jeśli opcja
jest aktywna).
■ W dolnym wierszu: nazwa ulicy bieżącej lokalizacji.
Prowadzenie po trasie jest włączone
Page 45 of 145
Nawigacja45
Jeżeli prowadzenie po trasie jest
aktywne, wyświetla się następująca
informacja:
■ W górnym wierszu: informacje o aktualnie aktywnym źródle sygnału
audio i godzina.
■ Poniżej górnego wiersza: symbol GPS .
■ Poniżej górnego wiersza: nazwa ulicy, którą należy kierować się po
przejechaniu następnego
skrzyżowania.
■ W górnym lewym rogu: symbol kompasu wskazujący północ.
■ Widok mapy obszaru otaczającego
aktualną pozycję.
■ Bieżąca pozycja: oznaczona czerwonym trójkątem w szarym
kółku.
■ Trasa: oznaczona niebieską linią.
■ Cel podróży: oznaczony flagą z czarno-białą szachownicą.
■ Punkt nawigacyjny (punkt pośredni) jest oznaczony
czerwonym symbolem diamentu.■ Interesujące miejsca (POI), np. oznaczone odpowiednimi
symbolami stacje benzynowe,
parkingi lub restauracje (jeśli opcja
jest aktywna).
■ Wydarzenia drogowe np. zator drogowy są oznaczone
odpowiednimi symbolami (jeśli
opcja jest włączona).
■ Z lewej strony: strzałka kierunku i odległość do następnego
manewru.
■ Z lewej strony: odległość pozostała
do końcowego celu podróży lub do
następnego punktu pośredniego.
■ Z lewej strony: szacunkowa godzina przyjazdu lub czas do
końca podróży.
■ W dolnym wierszu: nazwa ulicy bieżącej lokalizacji.Obsługa mapy
Przesuwanie widocznego fragmentu
mapy
Widoczny na wyświetlaczu fragment
mapy można przesuwać w dowolnym
kierunku za pomocą przełącznika
ośmiokierunkowego.
Przełącznik ośmiokierunkowy
znajdujący się w środku pokrętła
wielofunkcyjnego można pochylać w
dowolnym kierunku.
Pochylić przełącznik w jedną stronę.
Widoczna sekcja mapy przesunie się
w odpowiednim kierunku.
Aby ponownie wyświetlić mapę
obszaru wokół bieżącej lokalizacji,
nacisnąć przycisk BACK.
Zmiana skali mapy
Gdy wyświetla się mapa, obrócić
pokrętło wielofunkcyjne, aby
wyświetlić pasek skali na dole
ekranu.
Ponownie obrócić pokrętło
wielofunkcyjne, aby ustawić żądaną
skalę.
Page 46 of 145
46Nawigacja
Zmiana trybu wyświetlania mapy
Mapę można wyświetlać w trzech
(nieaktywne prowadzenie po trasie)
lub pięciu (aktywne prowadzenie po
trasie) różnych trybach, patrz
„Konfiguracja mapy” poniżej.
Kilkakrotnie nacisnąć przycisk NAVI,
aby przełączyć między różnymi trybami mapy.
Konfiguracja mapy Wskaźnik kierunku jazdy
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Orientacja mapy
menu, aby wyświetlić odpowiednie
podmenu.
Dostępne są następujące opcje: ■ 2D, północ u góry ekranu : widok
2D, orientacja- na północ.
■ 2D, kierunek jazdy u góry ekranu :
widok 2D, orientacja - w kierunku
ruchu.
■ 3D, kierunek jazdy u góry ekranu :
widok 3D, orientacja - w kierunku
ruchu.
Wybrać żądaną opcję.Tryby wyświetlania mapy
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Tryby wyświetlania
mapy menu, aby wyświetlić
odpowiednie podmenu.
Dostępne są następujące opcje: ■ Pełnoekranowy tryb mapy (widok
„Normalny”): widok pełnoekranowy mapy, wyświetlone wszystkie
ekranowe przyciski funkcyjne i
wskaźnikowe.
■ Tylko mapa : widok pełnoekranowy
mapy, ukryta większość
przycisków funkcyjnych i
wskaźnikowych.
■ Dzielony z listą zakrętów : ekran
podzielony, z lewej strony mapa, z
prawej strony lista zakrętów.
■ Dzielony ze strzałką skrętu : ekran
podzielony, z lewej strony mapa, z prawej strony strzałka skrętu dla
następnego manewru.
■ Dzielony z mediami : ekran
podzielony, z lewej strony mapa, z
prawej strony aktualnie aktywne
źródło sygnału audio.Wybrać żądaną opcję.
Mapa poglądowa
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Ustawienia mapy
menu a następnie Wyświetlacz
mapy , aby wyświetlić odpowiednie
podmenu.
W zależności od oświetlenia
zewnętrznego, uaktywnić pozycję
Dzień lub Noc menu.
Aby system dostosowywał się
automatycznie, uaktywnić opcję
Automatycz. .
Wyświetlanie POI
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać pozycję Pokaż interesujące
miejsca menu, aby wyświetlić
odpowiednie podmenu.
Jeśli na mapie mają być wyświetlane wszystkie POI dostępne w systemie,
uaktywnić opcję Pokaż wszystkie
interesujące miejsca .
Page 47 of 145
Nawigacja47
Jeśli POI mają być ukryte, uaktywnić
opcję Ukryj wszystkie interesujące
miejsca .
Aby wyświetlić tylko określone POI, uaktywnić pozycję Zdefiniowane
przez użytkownika menu a następnie
uaktywnić kategorie POI, które mają
być wyświetlane.
Zmiana informacji wyświetlanych na
ekranie
Informacje o trasie wyświetlane na
ekranie podczas aktywnego
prowadzenia po trasie można
dostosować do własnych potrzeb.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Przewinąć listę i wybrać opcję
Przełącz czas przejazdu/cel podróży .Informacje o czasie
Aby zmienić wyświetlane informacje
o czasie, wybrać Przełącz czas
podróży/godz. przejazdu w celu
wyświetlenia odpowiedniego
submenu.
Uaktywnić ustawienia informacji,
które mają być wyświetlane.Informacje o celu podróży
W trakcie podróży z punktami
pośrednimi istnieje możliwość
wyświetlania informacji o trasie dla
punktu pośredniego zamiast dla
końcowego celu podróży.
Aby zmienić ustawienia, wybrać
Przełącz punkt trasy/cel podróży .
Wyświetli się lista wszystkich
punktów pośrednich w aktualnie
aktywnej podróży z punktami
pośrednimi.
Uaktywnić ustawienia informacji,
które mają być wyświetlane.
Informacje o pozycji Bieżąca pozycja
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać punkt menu Informacja o
bieżącej pozycji .
Na mapie z prawej strony ekranu wyświetla się bieżąca pozycja. Z
lewej strony pokazują się
współrzędne GPS bieżącej pozycji.Pozycja celu podróży
Jeśli prowadzenie po trasie jest
aktywne, można wyświetlać
informacje o wprowadzonym celu
podróży.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Wybrać punkt menu Informacja o
pozycji celu podróży .
Na mapie z prawej strony ekranu wyświetla się cel podróży. Z lewej
strony pokazują się współrzędne
GPS celu podróży.
Zapisywanie pozycji
W książce adresowej można zapisać
pozycję bieżącą lub pozycję celu
podróży.
Wybrać przycisk ekranowy Zapisz.
Szczegółowy opis zapisywania adresów w książce adresowej
3 48.
Symulacja trasy
System audio-nawigacyjny posiada
opcję trybu symulacji trasy
przeznaczoną do celów testowych.
Page 48 of 145
48Nawigacja
Aby rozpocząć symulację trasy,
nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
nawigacji menu.
Przewinąć listę i wybrać Symulacja
trasy , aby wyświetlić odpowiednie
podmenu.
Pozycja początkowa
W trybie symulacji nie jest
wykorzystywany sygnał GPS
określający bieżącą pozycję pojazdu, więc pozycję początkową należywprowadzić ręcznie.Wykorzystanie ostatniej znanej
pozycji
Aby jako punkt początkowy ustawić ostatnią pozycję określoną na
podstawie sygnału GPS, wybrać
pozycję Użyj ostatniej znanej pozycji
menu.Wykorzystanie poprzedniego celu
podróży
Aby jako punkt początkowy ustawić ostatni wprowadzony cel podróży,
wybrać pozycję Użyj poprzedniego
celu podróży menu. Wyświetli się lista
poprzednich celów podróży.Wybrać żądany adres.Wykorzystanie określonej lokalizacji
Aby jako punkt początkowy ustawić
określoną lokalizację, wybrać pozycję Użyj podanej lokalizacji menu.
Wprowadzić adres. Szczegółowy
opis 3 48.
Rozpocznie się symulacja.
Anulowanie trybu symulacji
Aby wyjść z trybu symulacji trasy,
nacisnąć przycisk CONFIG a
następnie wybrać pozycję Ustawienia
nawigacji menu.
Przewinąć listę i wybrać Symulacja
trasy , aby wyświetlić odpowiednie
podmenu.
Wybrać pozycję menu Anuluj
symulację trasy .
Menu symulacji dodatkowej trasy
Gdy prowadzenie po trasie jest
aktywne w trybie symulacji, w Menu
nawigacji wyświetla się dodatkowe
menu.
Nacisnąć pokrętło wielofunkcyjne,
aby wyświetlić opcję Menu nawigacji.
Przewinąć listę i wybrać pozycję Symulacja trasy menu, aby wyświetlić
odpowiednie podmenu.
Aby zatrzymać symulowane
prowadzenie po trasie, wybrać
pozycję Zatrzymaj symulację menu.
Proces prowadzenia po trasie zostaje
zatrzymany, tryb prowadzenia po
trasie nadal jest aktywny.
Aby wyświetlić symulację
następnego manewru skrętu na
mapie, wybrać pozycję Następny
manewr menu.
Wprowadzanie punktu
docelowego Aplikacja Cel podróży zapewnia
różne opcje ustawiania celu podróży dla prowadzenia po trasie.
Nacisnąć przycisk DEST (gdy
prowadzenie po trasie nie jest
aktywne), aby wyświetlić menu
Wprowadzanie celu podróży .

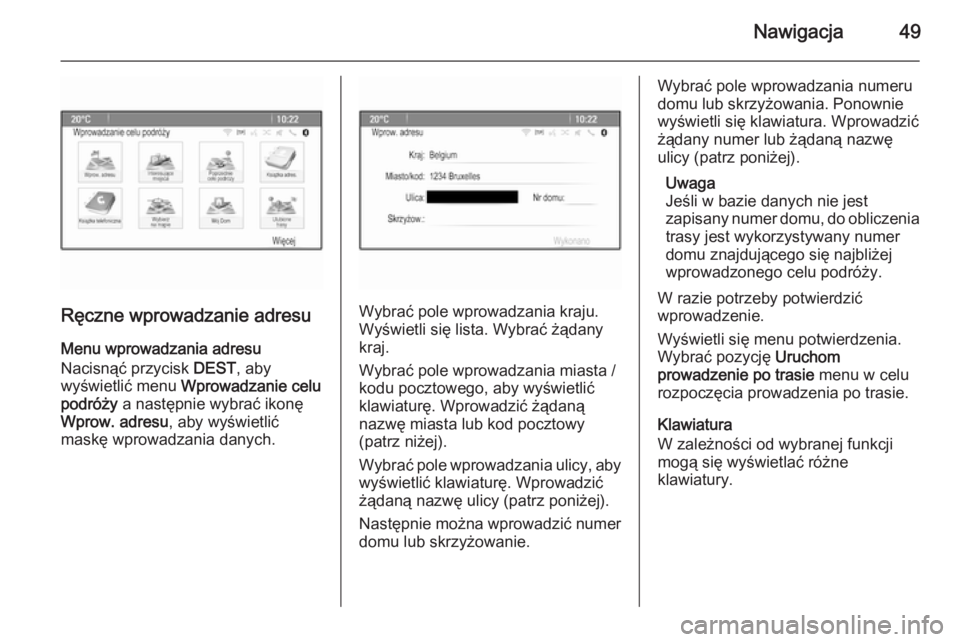

Page 49 of 145
Nawigacja49
Ręczne wprowadzanie adresuMenu wprowadzania adresu
Nacisnąć przycisk DEST, aby
wyświetlić menu Wprowadzanie celu
podróży a następnie wybrać ikonę
Wprow. adresu , aby wyświetlić
maskę wprowadzania danych.Wybrać pole wprowadzania kraju.
Wyświetli się lista. Wybrać żądany
kraj.
Wybrać pole wprowadzania miasta /
kodu pocztowego, aby wyświetlić
klawiaturę. Wprowadzić żądaną
nazwę miasta lub kod pocztowy
(patrz niżej).
Wybrać pole wprowadzania ulicy, aby
wyświetlić klawiaturę. Wprowadzić żądaną nazwę ulicy (patrz poniżej).
Następnie można wprowadzić numer domu lub skrzyżowanie.
Wybrać pole wprowadzania numeru
domu lub skrzyżowania. Ponownie
wyświetli się klawiatura. Wprowadzić
żądany numer lub żądaną nazwę
ulicy (patrz poniżej).
Uwaga
Jeśli w bazie danych nie jest
zapisany numer domu, do obliczenia
trasy jest wykorzystywany numer
domu znajdującego się najbliżej
wprowadzonego celu podróży.
W razie potrzeby potwierdzić
wprowadzenie.
Wyświetli się menu potwierdzenia.
Wybrać pozycję Uruchom
prowadzenie po trasie menu w celu
rozpoczęcia prowadzenia po trasie.
Klawiatura
W zależności od wybranej funkcji
mogą się wyświetlać różne
klawiatury.
Page 50 of 145
50Nawigacja
Aby zmienić układ liter na klawiaturze
alfabetycznej, wybrać przycisk
ekranowy ABC z lewej strony
klawiatury. Litery będą
przedstawione w kolejności
alfabetycznej.
Aby wprowadzić ciąg znaków, należy
kolejno wybierać żądane znaki.
Uwaga
Przy wprowadzaniu adresu
wykorzystywana jest inteligentna
funkcja klawiatury, która blokuje
wszystkie znaki, które nie mogą się
pojawić na następnej pozycji w
odpowiednim ciągu znaków.
Aby wprowadzić znaki specjalne
niedostępne na klawiaturze
alfabetycznej, wybrać przycisk
ekranowy ÄÖ z prawej strony
klawiatury. Wyświetli się klawiatura ze znakami specjalnymi. Wybrać
żądany znak.
Aby wprowadzić cyfry lub symbole,
wybrać przycisk ekranowy Sym z
prawej strony klawiatury ze znakami
specjalnymi. Wyświetli się klawiatura
z symbolami. Wybrać żądany znak.
Aby ponownie wyświetlić klawiaturę
alfabetyczną, wybrać przycisk
ekranowy ABC z prawej strony
klawiatury z symbolami. W ten
sposób można przełączać między
trzema klawiaturami.
Aby usunąć już wprowadzone znaki,
wybrać przycisk ekranowy Usuń z
prawej strony odpowiedniej
klawiatury lub nacisnąć przycisk
BACK .
Przy wprowadzaniu adresu
automatycznie wyświetli się lista
pasujących wpisów, jeśli ich liczba w
pamięci adresów nie przekracza
sześciu.Aby ręcznie wyświetlić listę
pasujących wpisów dla aktualnie
wprowadzonego ciągu znaków,
wybrać odpowiedni przycisk
ekranowy Lista na dole klawiatury.
Aby wyświetlić ostatnie pięć wpisów,
wybrać przycisk ekranowy 5
ostatnich na dole klawiatury.
Wybrać żądany wpis z listy.
W razie potrzeby wybrać przycisk
potwierdzenia wyświetlony na dole
klawiatury.
Punkty zainteresowania
Interesujące miejsce (POI) to
specjalna lokalizacja, która może być
interesująca dla użytkownika np.
stacja benzynowa, parking czy
restauracja.
Dane zapisane w systemie audio-
nawigacyjnym zawierają dużą liczbę
wstępnie zdefiniowanych
interesujących miejsc (POI), które
oznaczone są symbolami na mapie.
Te miejsca POI można wybrać jako
cele podróży dla prowadzenia po
trasie.
